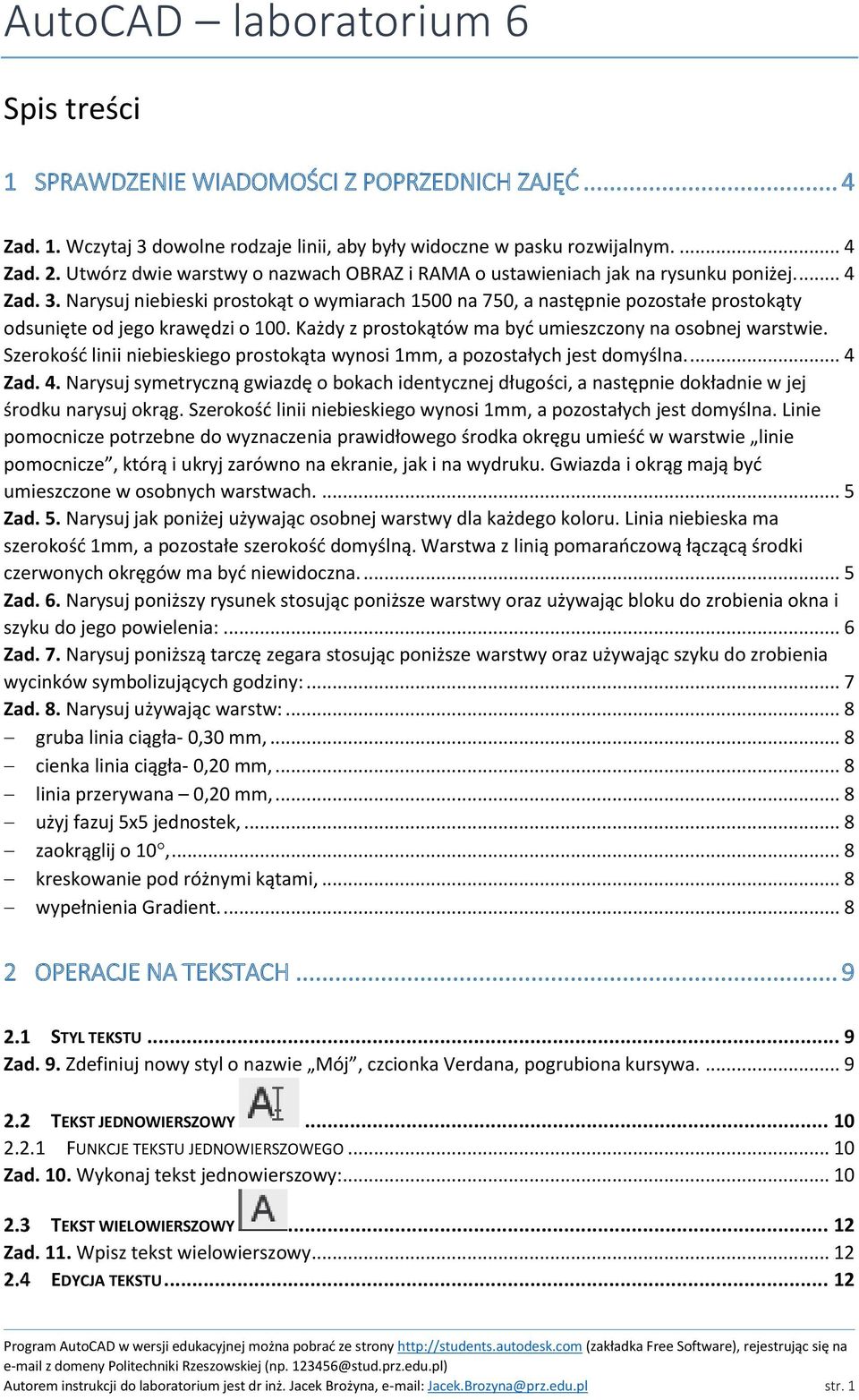

1 AutoCAD laboratorium 6 Spis treści 1 SPRAWDZENIE WIADOMOŚCI Z POPRZEDNICH ZAJĘĆ... 4 Zad. 1. Wczytaj 3 dowolne rodzaje linii, aby były widoczne w pasku rozwijalnym Zad. 2. Utwórz dwie warstwy o nazwach OBRAZ i RAMA o ustawieniach jak na rysunku poniżej Zad. 3. Narysuj niebieski prostokąt o wymiarach 1500 na 750, a następnie pozostałe prostokąty odsunięte od jego krawędzi o 100. Każdy z prostokątów ma być umieszczony na osobnej warstwie. Szerokość linii niebieskiego prostokąta wynosi 1mm, a pozostałych jest domyślna Zad. 4. Narysuj symetryczną gwiazdę o bokach identycznej długości, a następnie dokładnie w jej środku narysuj okrąg. Szerokość linii niebieskiego wynosi 1mm, a pozostałych jest domyślna. Linie pomocnicze potrzebne do wyznaczenia prawidłowego środka okręgu umieść w warstwie linie pomocnicze, którą i ukryj zarówno na ekranie, jak i na wydruku. Gwiazda i okrąg mają być umieszczone w osobnych warstwach Zad. 5. Narysuj jak poniżej używając osobnej warstwy dla każdego koloru. Linia niebieska ma szerokość 1mm, a pozostałe szerokość domyślną. Warstwa z linią pomarańczową łączącą środki czerwonych okręgów ma być niewidoczna Zad. 6. Narysuj poniższy rysunek stosując poniższe warstwy oraz używając bloku do zrobienia okna i szyku do jego powielenia:... 6 Zad. 7. Narysuj poniższą tarczę zegara stosując poniższe warstwy oraz używając szyku do zrobienia wycinków symbolizujących godziny:... 7 Zad. 8. Narysuj używając warstw:... 8 gruba linia ciągła- 0,30 mm,... 8 cienka linia ciągła- 0,20 mm,... 8 linia przerywana 0,20 mm,... 8 użyj fazuj 5x5 jednostek,... 8 zaokrąglij o 10,... 8 kreskowanie pod różnymi kątami,... 8 wypełnienia Gradient OPERACJE NA TEKSTACH... 9 STYL TEKSTU... 9 Zad. 9. Zdefiniuj nowy styl o nazwie Mój, czcionka Verdana, pogrubiona kursywa TEKST JEDNOWIERSZOWY FUNKCJE TEKSTU JEDNOWIERSZOWEGO Zad. 10. Wykonaj tekst jednowierszowy: TEKST WIELOWIERSZOWY Zad. 11. Wpisz tekst wielowierszowy EDYCJA TEKSTU Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 1

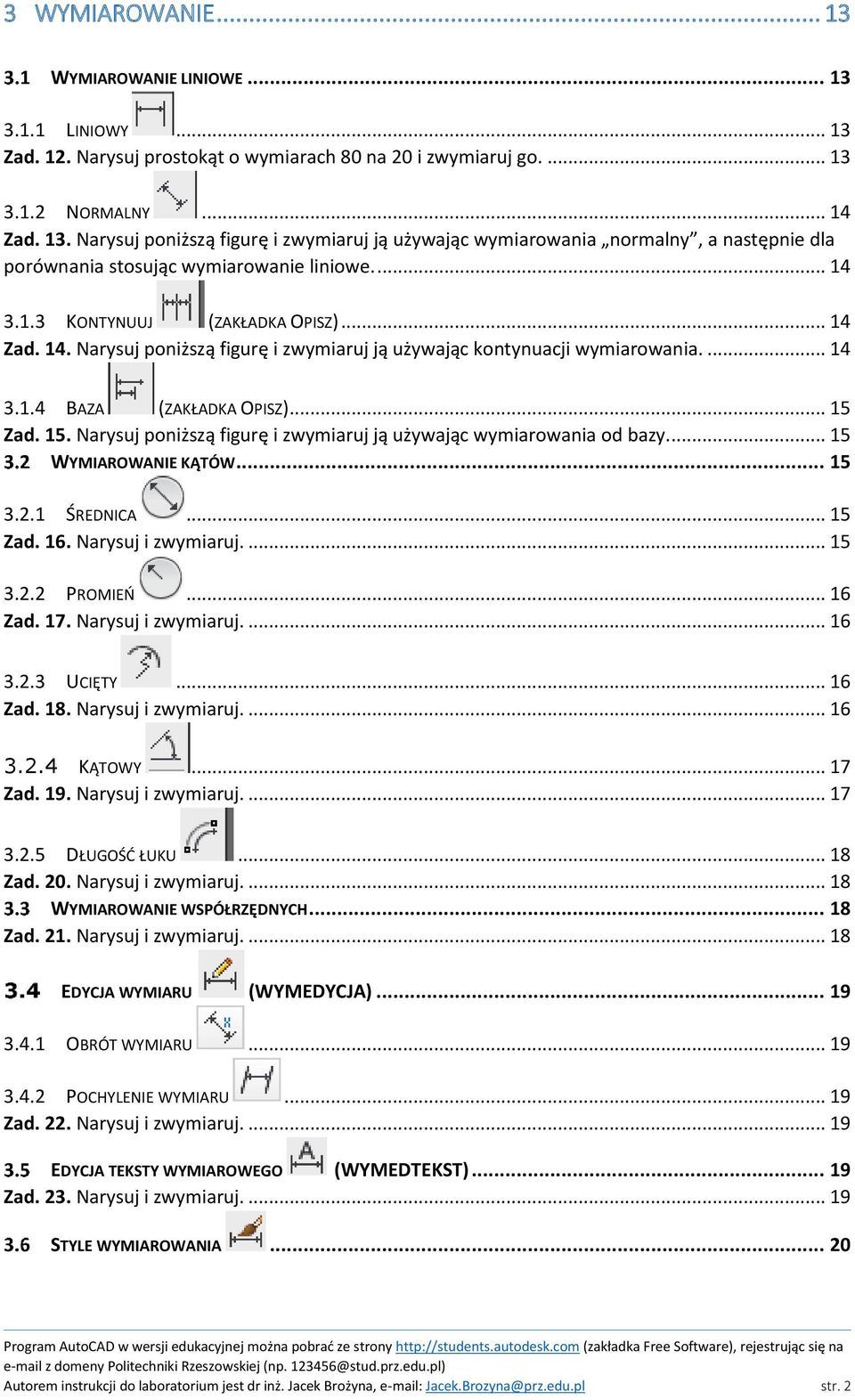

2 3 WYMIAROWANIE WYMIAROWANIE LINIOWE LINIOWY Zad. 12. Narysuj prostokąt o wymiarach 80 na 20 i zwymiaruj go NORMALNY Zad. 13. Narysuj poniższą figurę i zwymiaruj ją używając wymiarowania normalny, a następnie dla porównania stosując wymiarowanie liniowe KONTYNUUJ (ZAKŁADKA OPISZ) Zad. 14. Narysuj poniższą figurę i zwymiaruj ją używając kontynuacji wymiarowania BAZA (ZAKŁADKA OPISZ) Zad. 15. Narysuj poniższą figurę i zwymiaruj ją używając wymiarowania od bazy WYMIAROWANIE KĄTÓW ŚREDNICA Zad. 16. Narysuj i zwymiaruj PROMIEŃ Zad. 17. Narysuj i zwymiaruj UCIĘTY Zad. 18. Narysuj i zwymiaruj KĄTOWY Zad. 19. Narysuj i zwymiaruj DŁUGOŚĆ ŁUKU Zad. 20. Narysuj i zwymiaruj WYMIAROWANIE WSPÓŁRZĘDNYCH Zad. 21. Narysuj i zwymiaruj EDYCJA WYMIARU (WYMEDYCJA) OBRÓT WYMIARU POCHYLENIE WYMIARU Zad. 22. Narysuj i zwymiaruj EDYCJA TEKSTY WYMIAROWEGO (WYMEDTEKST) Zad. 23. Narysuj i zwymiaruj STYLE WYMIAROWANIA Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 2

3 4 ZADANIA DO SAMODZIELNEJ REALIZACJI Zad. 24. Narysuj i zwymiaruj jak na rysunku poniżej: Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 3

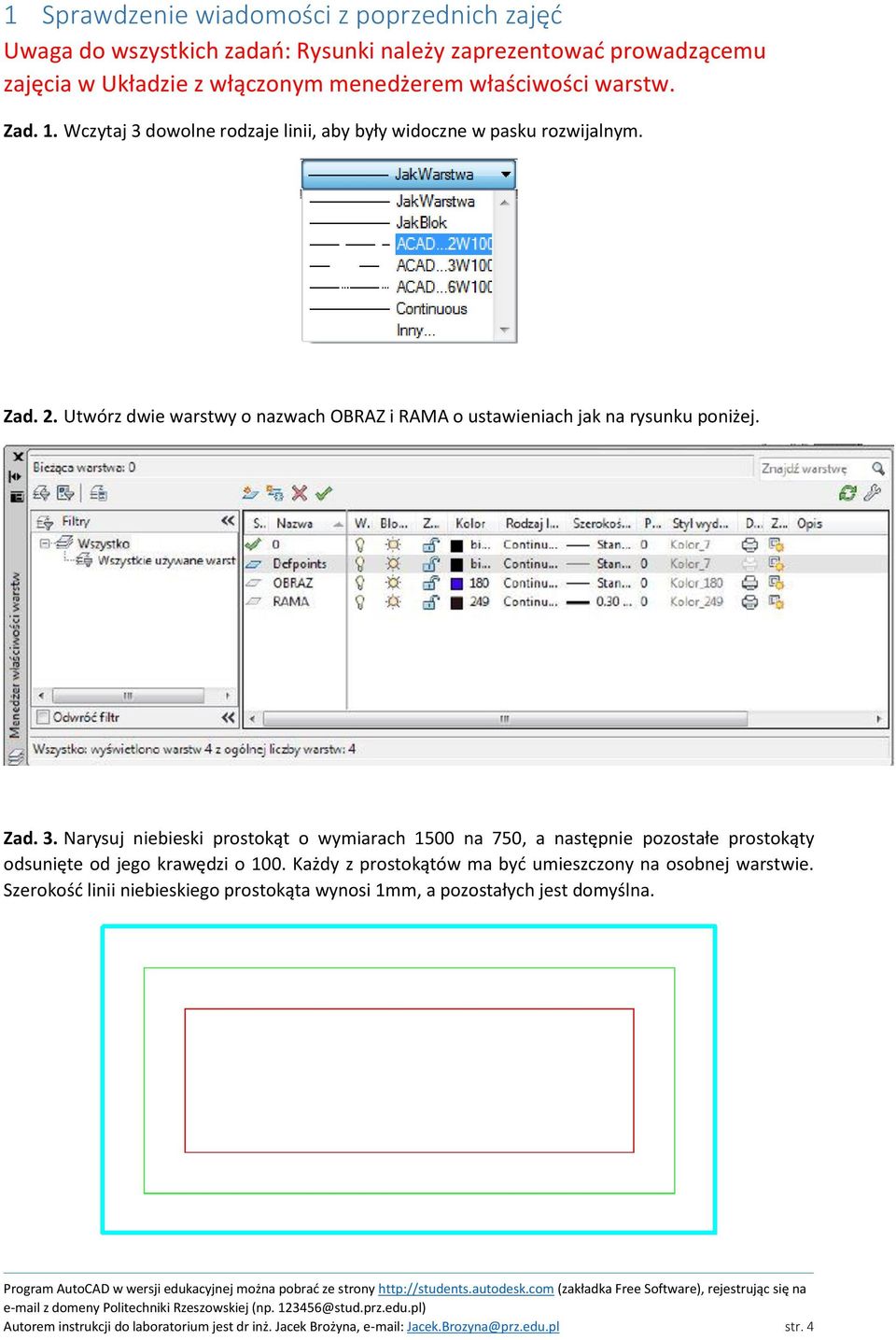

4 1 Sprawdzenie wiadomości z poprzednich zajęć Uwaga do wszystkich zadań: Rysunki należy zaprezentować prowadzącemu zajęcia w Układzie z włączonym menedżerem właściwości warstw. Zad. 1. Wczytaj 3 dowolne rodzaje linii, aby były widoczne w pasku rozwijalnym. Zad. 2. Utwórz dwie warstwy o nazwach OBRAZ i RAMA o ustawieniach jak na rysunku poniżej. Zad. 3. Narysuj niebieski prostokąt o wymiarach 1500 na 750, a następnie pozostałe prostokąty odsunięte od jego krawędzi o 100. Każdy z prostokątów ma być umieszczony na osobnej warstwie. Szerokość linii niebieskiego prostokąta wynosi 1mm, a pozostałych jest domyślna. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 4

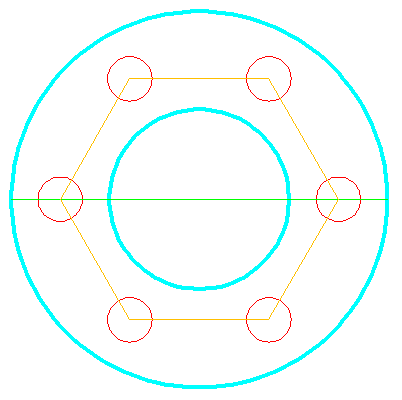

5 Zad. 4. Narysuj symetryczną gwiazdę o bokach identycznej długości, a następnie dokładnie w jej środku narysuj okrąg. Szerokość linii niebieskiego wynosi 1mm, a pozostałych jest domyślna. Linie pomocnicze potrzebne do wyznaczenia prawidłowego środka okręgu umieść w warstwie linie pomocnicze, którą i ukryj zarówno na ekranie, jak i na wydruku. Gwiazda i okrąg mają być umieszczone w osobnych warstwach. Zad. 5. Narysuj jak poniżej używając osobnej warstwy dla każdego koloru. Linia niebieska ma szerokość 1mm, a pozostałe szerokość domyślną. Warstwa z linią pomarańczową łączącą środki czerwonych okręgów ma być niewidoczna. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 5

6 Zad. 6. Narysuj poniższy rysunek stosując poniższe warstwy oraz używając bloku do zrobienia okna i szyku do jego powielenia: Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 6

7 Zad. 7. Narysuj poniższą tarczę zegara stosując poniższe warstwy oraz używając szyku do zrobienia wycinków symbolizujących godziny: Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 7

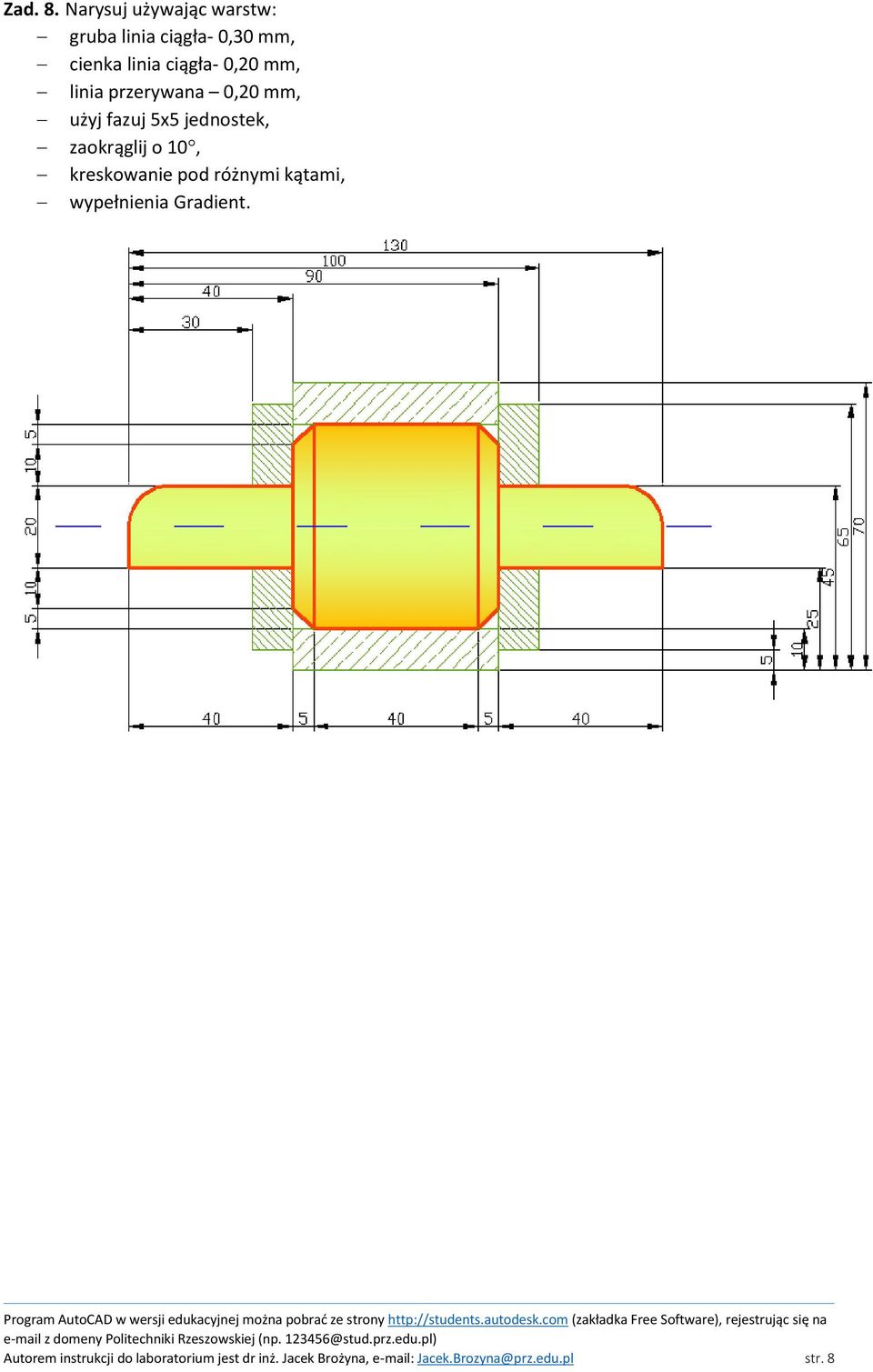

8 Zad. 8. Narysuj używając warstw: gruba linia ciągła- 0,30 mm, cienka linia ciągła- 0,20 mm, linia przerywana 0,20 mm, użyj fazuj 5x5 jednostek, zaokrąglij o 10, kreskowanie pod różnymi kątami, wypełnienia Gradient. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 8

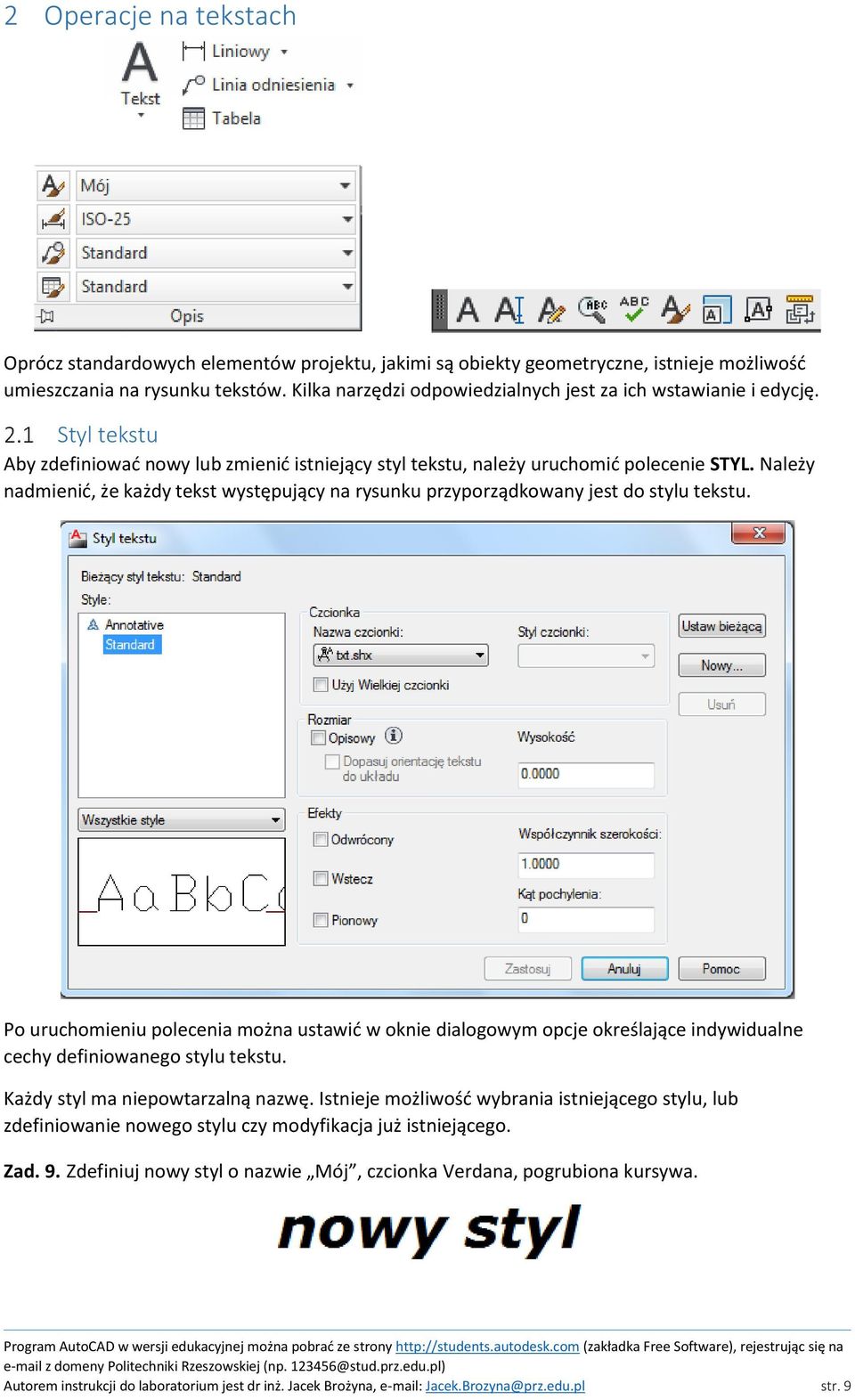

9 2 Operacje na tekstach Oprócz standardowych elementów projektu, jakimi są obiekty geometryczne, istnieje możliwość umieszczania na rysunku tekstów. Kilka narzędzi odpowiedzialnych jest za ich wstawianie i edycję. Styl tekstu Aby zdefiniować nowy lub zmienić istniejący styl tekstu, należy uruchomić polecenie STYL. Należy nadmienić, że każdy tekst występujący na rysunku przyporządkowany jest do stylu tekstu. Po uruchomieniu polecenia można ustawić w oknie dialogowym opcje określające indywidualne cechy definiowanego stylu tekstu. Każdy styl ma niepowtarzalną nazwę. Istnieje możliwość wybrania istniejącego stylu, lub zdefiniowanie nowego stylu czy modyfikacja już istniejącego. Zad. 9. Zdefiniuj nowy styl o nazwie Mój, czcionka Verdana, pogrubiona kursywa. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 9

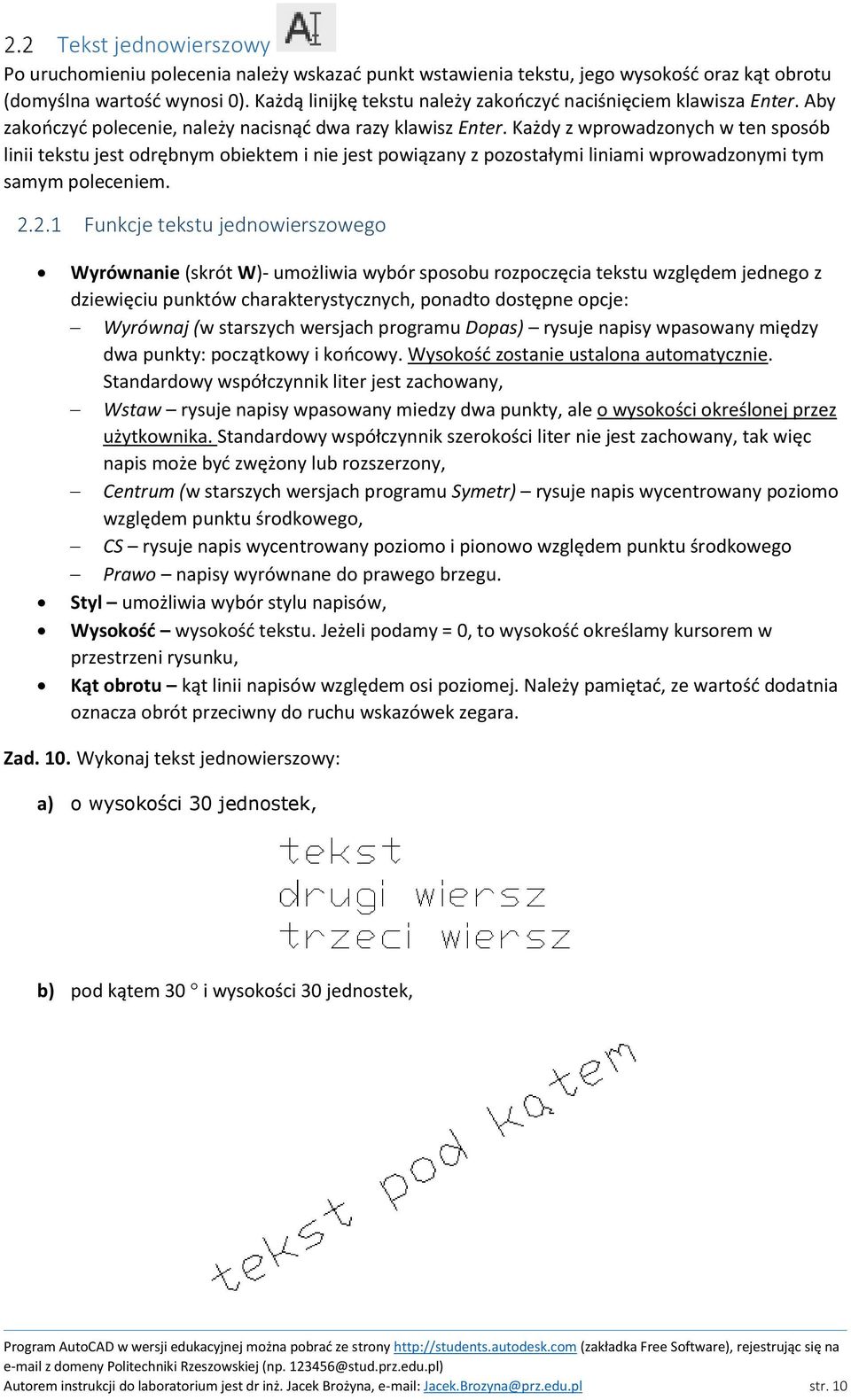

10 Tekst jednowierszowy Po uruchomieniu polecenia należy wskazać punkt wstawienia tekstu, jego wysokość oraz kąt obrotu (domyślna wartość wynosi 0). Każdą linijkę tekstu należy zakończyć naciśnięciem klawisza Enter. Aby zakończyć polecenie, należy nacisnąć dwa razy klawisz Enter. Każdy z wprowadzonych w ten sposób linii tekstu jest odrębnym obiektem i nie jest powiązany z pozostałymi liniami wprowadzonymi tym samym poleceniem Funkcje tekstu jednowierszowego Wyrównanie (skrót W)- umożliwia wybór sposobu rozpoczęcia tekstu względem jednego z dziewięciu punktów charakterystycznych, ponadto dostępne opcje: Wyrównaj (w starszych wersjach programu Dopas) rysuje napisy wpasowany między dwa punkty: początkowy i końcowy. Wysokość zostanie ustalona automatycznie. Standardowy współczynnik liter jest zachowany, Wstaw rysuje napisy wpasowany miedzy dwa punkty, ale o wysokości określonej przez użytkownika. Standardowy współczynnik szerokości liter nie jest zachowany, tak więc napis może być zwężony lub rozszerzony, Centrum (w starszych wersjach programu Symetr) rysuje napis wycentrowany poziomo względem punktu środkowego, CS rysuje napis wycentrowany poziomo i pionowo względem punktu środkowego Prawo napisy wyrównane do prawego brzegu. Styl umożliwia wybór stylu napisów, Wysokość wysokość tekstu. Jeżeli podamy = 0, to wysokość określamy kursorem w przestrzeni rysunku, Kąt obrotu kąt linii napisów względem osi poziomej. Należy pamiętać, ze wartość dodatnia oznacza obrót przeciwny do ruchu wskazówek zegara. Zad. 10. Wykonaj tekst jednowierszowy: a) o wysokości 30 jednostek, b) pod kątem 30 i wysokości 30 jednostek, Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 10

11 c) Wyrównaj (lub dopasowany) o długości linii tekstu 20 jednostek, d) WStaw długość ramki pola tekstowego 20 jednostek, wysokość tekstu 30 jednostek. e) Centrum (lub Symetr). Narysuj okrąg o promieniu 15 i wstaw w jego centrum tekst z omawianą opcją. Tekst ma mieć wysokość 3 i być obrócony o 45 stopni. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 11

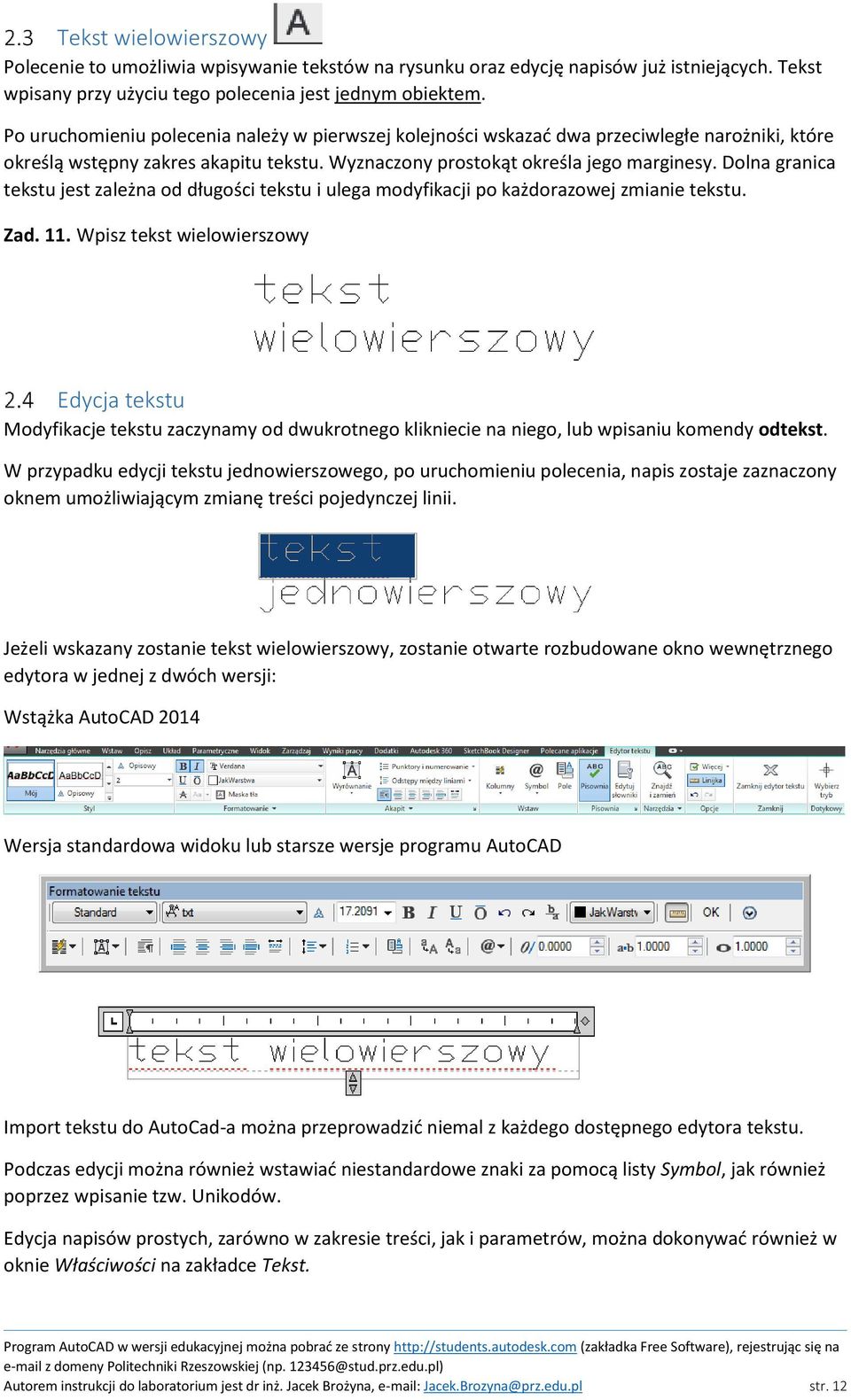

12 Tekst wielowierszowy Polecenie to umożliwia wpisywanie tekstów na rysunku oraz edycję napisów już istniejących. Tekst wpisany przy użyciu tego polecenia jest jednym obiektem. Po uruchomieniu polecenia należy w pierwszej kolejności wskazać dwa przeciwległe narożniki, które określą wstępny zakres akapitu tekstu. Wyznaczony prostokąt określa jego marginesy. Dolna granica tekstu jest zależna od długości tekstu i ulega modyfikacji po każdorazowej zmianie tekstu. Zad. 11. Wpisz tekst wielowierszowy Edycja tekstu Modyfikacje tekstu zaczynamy od dwukrotnego klikniecie na niego, lub wpisaniu komendy odtekst. W przypadku edycji tekstu jednowierszowego, po uruchomieniu polecenia, napis zostaje zaznaczony oknem umożliwiającym zmianę treści pojedynczej linii. Jeżeli wskazany zostanie tekst wielowierszowy, zostanie otwarte rozbudowane okno wewnętrznego edytora w jednej z dwóch wersji: Wstążka AutoCAD 2014 Wersja standardowa widoku lub starsze wersje programu AutoCAD Import tekstu do AutoCad-a można przeprowadzić niemal z każdego dostępnego edytora tekstu. Podczas edycji można również wstawiać niestandardowe znaki za pomocą listy Symbol, jak również poprzez wpisanie tzw. Unikodów. Edycja napisów prostych, zarówno w zakresie treści, jak i parametrów, można dokonywać również w oknie Właściwości na zakładce Tekst. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 12

13 3 Wymiarowanie AutoCAD oferuje duże możliwości wymiarowania rysunków, poniżej zostaną przedstawione podstawowe sposoby wymiarowania rysunku za pomocą różnych narzędzi. W zakładce Narzędzia główne znajdują się podstawowe narzędzia do wymiarowania: Rozszerzone narzędzia wymiarowania znajdują się w zakładce Opisz : Dodatkowo można wyciągnąć pasek narzędzi Wymiar (Widok Interfejs Paski narzędzi Wymiar) Wymiarowanie liniowe Wymiarowanie liniowe stosowane jest do wymiarowania względem osi ortogonalnych do układu współrzędnych lub równolegle do linii Liniowy Tworzenie wymiaru liniowego odbywa się poprzez wskazanie dwóch punktów pomiędzy którymi wymiar ma być umieszczony, i wybraniu miejsca położenia samego wymiaru. Zad. 12. Narysuj prostokąt o wymiarach 80 na 20 i zwymiaruj go. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 13

14 3.1.2 Normalny Jeżeli chcemy zwymiarować długość krawędzi położonej pod pewnym kątem możemy użyć opcji Normalny. Podobnie jak w wymiarze liniowym, po wybraniu polecenia Normalny musimy wskazać dwa punkty, końce wymiarowanej krawędzi. Zad. 13. Narysuj poniższą figurę i zwymiaruj ją używając wymiarowania normalny, a następnie dla porównania stosując wymiarowanie liniowe Kontynuuj (zakładka Opisz) W tym wypadku mamy możliwość utworzenia łańcucha wymiarowego. Aby użyć tej opcji musimy wcześniej utworzyć przynajmniej jeden wymiar za pomocą opcji liniowy. Zad. 14. Narysuj poniższą figurę i zwymiaruj ją używając kontynuacji wymiarowania. Po utworzeniu pierwszego wymiaru pomiędzy punktami P1 i P2, wybieramy Kontynuuj i zaznaczamy uprzednio utworzony wymiar. Następnie zaznaczamy punkty do których mają zostać utworzone kolejne wymiary łańcucha, kolejno P3, P4 P8 Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 14

15 3.1.4 Baza (zakładka Opisz) Za pomocą narzędzia Baza możemy wykonać wymiarowanie od bazy. Zad. 15. Narysuj poniższą figurę i zwymiaruj ją używając wymiarowania od bazy. Podobnie jak w wymiarowaniu z kontynuacją musimy na początku utworzyć pierwszy wymiar pomiędzy punktami P1 i P2. Następnie wybieramy polecenie Baza, zaznaczamy pierwszy wymiar i następnie kolejne punkty do których mają być poprowadzone wymiary. Wymiarowanie kątów Do wymiarowania okręgów i kątów będziemy posługiwali się następującymi narzędziami: Średnica, Promień, Ucięty, Kątowy, Długość łuku Średnica Za pomocą tego narzędzia możemy zwymiarować średnicę okręgów. Po wybraniu polecenia Średnica zaznaczamy okręg, który chcemy zwymiarować i wskazujemy miejsce gdzie ma być umiejscowiony wymiar. Program AutoCAD automatycznie doda oznaczenie ø przed wartością wymiaru. Zad. 16. Narysuj i zwymiaruj. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 15

16 3.2.2 Promień Za pomocą tego narzędzia możemy zwymiarować promień okręgów. Po wybraniu polecenia Promień zaznaczamy okręg, który chcemy zwymiarować i wskazujemy miejsce gdzie ma być umiejscowiony wymiar. Program AutoCAD automatycznie doda oznaczenie R przed wartością wymiaru. Zad. 17. Narysuj i zwymiaruj Ucięty Jeżeli chcemy zwymiarować łuk którego środek nie jest w polu rysunku możemy użyć narzędzia Ucięty. Po wybraniu tego narzędzia zaznaczamy łuk który ma być zwymiarowany, następnie wskazujemy miejsce od którego linia wymiarowa ma się zaczynać, i jej kształt. Zad. 18. Narysuj i zwymiaruj. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 16

17 3.2.4 Kątowy Aby zwymiarować wymiar kątowy należy wybrać narzędzie Kątowy a następnie wybrać krawędzie kąta, który chcemy zwymiarować jak na rysunku A w kolejnym zadaniu. Narzędzie to pozwala także na zwymiarowanie kąta który nie jest fizycznie przedstawiony za pomocą linii, jak na rysunku B. Aby to zrobić należy po wybraniu narzędzia wcisnąć Enter, a następnie jak na rysunku zaznaczyć środki okręgów 1, 2, 3. Zad. 19. Narysuj i zwymiaruj. Rozwiązanie zad 19.B: Po narysowaniu trzech okręgów użyj polecenia WYMKĄTOWY Zamiast wskazywać obiekty poprzez klikanie w nie lewym klawiszem myszy, kliknij gdziekolwiek na ekranie prawym klawiszem myszy, aby przejść do opcji <wybierz wierzchołek> Następnie określ wierzchołek kąta, klikając w środek okręgu 1. W kolejnych krokach określ pierwszy i drugi punkt końcowy kąta, klikając w środki okręgu 2 i 3. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 17

18 3.2.5 Długość łuku Aby zwymiarować długość łuku należy wybrać narzędzie Długość łuku, a następnie wskazać łuk, który chcemy zwymiarować. Kolejnym krokiem jest wybranie miejsca umieszczenia wymiaru. Zad. 20. Narysuj i zwymiaruj. Wymiarowanie współrzędnych Dzięki funkcji współrzędne możemy dokładnie zwymiarować położenie poszczególnych punktów rysunku. Aby tego dokonać należy wybrać narzędzie Współrzędne, a następnie wybrać punkty które chcemy zwymiarować. Następnie przesuwając kursor wybieramy współrzędną która ma określać położenie punktu oraz miejsce położenia wymiaru. Poniżej zwymiarowano punkty P1 i P2. Zad. 21. Narysuj i zwymiaruj. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 18

19 Edycja wymiaru (WYMEDYCJA) Za pomocą narzędzia Edycja wymiarów możemy dokonać obrotu wymiaru lub pochylenia. Edycję wymiaru można znaleźć na wyciągniętym pasku narzędzi Wymiar lub używając osobno narzędzi pochylania i obrotu z zakładki Opisz Obrót wymiaru Aby obrócić wymiar należy wybrać narzędzie Edycja wymiaru z paska wymiar, następnie po przejechaniu kursorem na płaszczyznę roboczą wyświetli się menu opcji z których wybieramy Obrót. Następnie poprzez wskazanie dwóch punktów definiujemy kąt pod jakim wymiar ma być obrócony, a następnie wybieramy wymiar, który ma zostać obrócony i wciskamy Enter. Równie dobrze można od razu wpisać wielkość kąta obrócenia Pochylenie wymiaru Aby pochylić wymiar należy wybrać narzędzie Edycja wymiaru z paska wymiar, następnie po przejechaniu kursorem na płaszczyznę roboczą wyświetli się menu opcji z których wybieramy Pochyl. Następnie wskazujemy wymiar, który ma zostać pochylony zatwierdzamy wciskając Enter. Kolejnym krokiem jest wskazanie dwóch punktów które zdefiniują nam kąt pochylenia, przy czym jako pierwszy punt zaznaczamy początek linii wymiarowanej, a drugi punt określi nam w która stronę wymiar ma być pochylony. Zad. 22. Narysuj i zwymiaruj. Edycja teksty wymiarowego (WYMEDTEKST) Za pomocą narzędzia Edycja tekstu wymiarowego (z wyciągniętego paska narzędzi Wymiar) mamy możliwość zmiany położenia tekstu wymiaru. Po wybraniu narzędzia z paska Wymiar, wskazujemy wymiar który chcemy zmienić, a następnie wskazujemy jego nowe położenie. Zad. 23. Narysuj i zwymiaruj. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 19

20 Style wymiarowania W celu uruchomienia okna Menadżera stylów wymiarowania, należy wybrać kolejno zakładkę Opisz Wymiary Styl wymiarowania, co przyczyni się do otwarcia poniższego okna dialogowego. Jak widać program ma automatycznie zdefiniowany jeden styl wymiarowania ISO 25. Na podstawie tego stylu można tworzyć własny. Aby to zrobić należy w oknie Menadżera stylów wymiarowania kliknąć przycisk Nowy. Pojawi się widoczne poniżej okno dialogowe. W okienku Nowy styl wymiarowania możemy nadać naszemu nowemu stylowi własną nazwę. Również istnieje możliwość wyboru stylu bazowania w okienku Rozpocznij z. Gdy już nadamy nazwę stylu wymiarowania klikamy przycisk Kontynuuj. Pojawi się wtedy poniższe okno dialogowe. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 20

21 Parametry stylu wymiarowania są pogrupowane za pomocą kilku odpowiednich zakładek: - Linie w zakładce tej możemy określić wszystkie parametry dotyczące linii wymiarowych i pomocniczych, np. kolor, rodzaj linii. - Symbole i strzałki - umożliwia określenie parametrów miedzy innymi związanych z graficznym przedstawieniem grotów linii wymiarowych. - Tekst Umożliwia określenie parametrów dotyczących napisów, takich jak, np. wygląd czy położenie tekstu. Wyróżniamy tu następujące elementy: - Dopasowanie - daje możliwość zmiany parametrów odpowiadających za ustawienie tekstu wymiarowego w przypadku braku miejsca na wstawienie standardowego tekstu. Podzielona ona jest na pięć elementów, za pomocą których można określić odpowiednie parametry dopasowania: - Jednostki podstawowe - określa format jednostek wymiarowania. Używa jej się w celu ustalenia parametrów takich jak dokładność wymiarów czy wygląd separatora dziesiętnego - Jednostki dodatkowe - używa ją się w celu określenia, czy konieczne jest wyświetlenie jednostek w dodatkowym systemie wymiarowania. - Tolerancja - pozwala na ustalenie formatu dla tolerancji wymiarowych. Użytkownik może z łatwością dodać tolerancje w taki sam sposób jak tekst wymiarowy, używając tej zakładki w celu nadania im odpowiedniego formatu. Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 21

22 4 Zadania do samodzielnej realizacji Zad. 24. Narysuj i zwymiaruj jak na rysunku poniżej: Autorem instrukcji do laboratorium jest dr inż. Jacek Brożyna, str. 22
