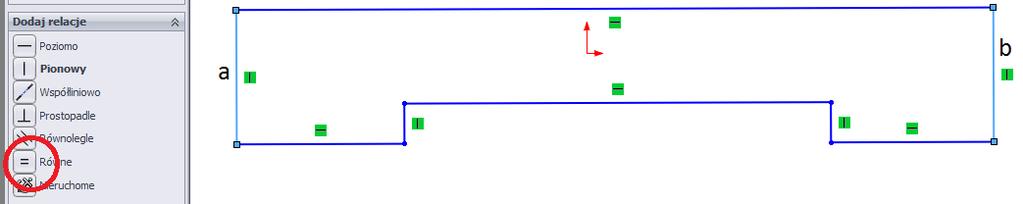

1 Łożysko z pochyleniami Wykonamy model części jak na rys. 1 Rys. 1 Część ta ma płaszczyznę symetrii (pokazaną na rys. 1). Płaszczyzna ta może być płaszczyzną podziału formy odlewniczej. Aby model można było z tej formy wyjąć - musimy wprowadzić pochylenia. Narysujemy połowę modelu, a drugą połowe uzyskamy posługując się konstrukcja Lustro. Najpierw narysujemy podstawę (dokładniej połowę podstawy). Szkic tworzymy na Płaszczyźnie przedniej, rys. 2. Początkowo dbamy jedynie o to by odpowiednie krawędzie szkicu były poziome i pionowe. Rys. 2 Po wykonaniu szkicu narzućmy odpowiednie wiązania. Niech krawędzie pionowe boczne będą miały wiązanie Równe, rys. 3 Rys. 3 Copyright 2016, mgr inż. Janusz Bonarowski 1

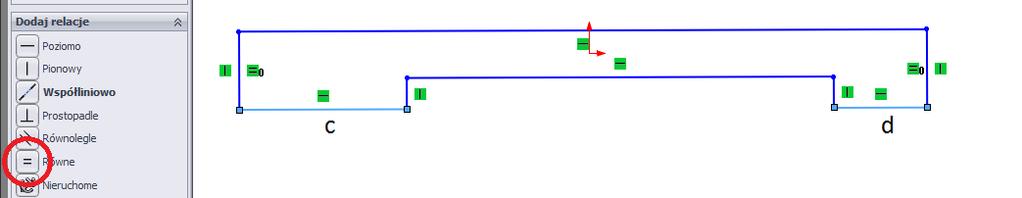

2 Dolne odcinki c i d także zwiążmy relacją Równe, rys. 4. Kolejno wstawmy wymiary, rys. 5. Rys. 4 Rys. 5 Pomimo wstawienia wszystkich relacji i wymiarów szkic nadal będzie Niedodefiniowany (niebieski). Wynika to z tego, że próba zniekształcenia szkicu poprzez przesuwanie dowolnego jego narożnika powoduje, że szkic wprawdzie nie zmienia kształtu, ale może być przemieszczany względem środka układu współrzędnych. Aby szkic został unieruchomiony na płaszczyźnie rysunku należy związać środek układu współrzędnych z wybranym elementem szkicu. Jeśli przemyślimy dalsze kroki jakie będziemy wykonywać podczas budowaniu modelu dojdziemy do wniosku, że najlepiej będzie związać środek układu współrzędnych ze środkiem dolnej, poziomej linii szkicu. Wykonajmy zatem takie związanie. Próbując dodać takie wiązanie pojawi się pytanie jak wskazać środek dolnej linii (którego nie widać w szkicu)? Posłużymy się prawym klawiszem myszy - jeśli klikniemy linię prawym klawiszem myszy, w kontekstowym menu należy wybrać: Wybierz punkt środkowy - punkt środkowy linii pojawi się w jej środku. Następnie z wciśniętym klawiszem Ctrl kliknijmy środek układu współrzędnych i w oknie Dodaj relacje wybierzmy: Wspólne. Rys. 6 Copyright 2016, mgr inż. Janusz Bonarowski 2

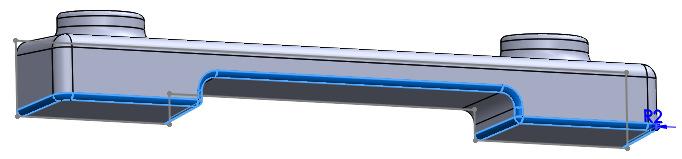

3 Możemy zakończyć szkic i przystąpić do Wyciągnięcia. Wykonajmy Wyciągnięcie na odległość 30 mm z pochyleniem 3 stopnie, rys. 7. Rys. 7 Przy takim jak na rys. 7, ustawieniu modelu - wyraźnie widzimy wprowadzone pochylenia. Narysujmy teraz fragment "główki". Szkic wykonamy na płaszczyźnie tylnej podstawy, rys. 8. Rys. 8 Najpierw narysujmy pionową linię konstrukcyjną, a następnie okrąg o środku leżącym na tej linii, średnicy 70 mm i odległości 110 mm od Płaszczyzny górnej lub środka układu współrzędnych, rys. 9 Rys. 9 Copyright 2016, mgr inż. Janusz Bonarowski 3

4 Szkic okręgu Wyciągamy na 30 mm z pochyleniem 3 stopnie. Uwaga należy mieć zaznaczoną kratkę Scalaj wyniki, rys. 10. Rys. 10 Teraz wykonamy jedną połówkę nadlewu pod śruby, a następnie Lustrem wykonamy drugą połówkę. Szkic pod wyciągnięcie nie może być wykonany na powierzchni płaszczyzny podstawy, bo płaszczyzna ta ma pochylenie. Szkic zatem wykonamy na Płaszczyźnie górnej, na której narysujemy okrąg o średnicy 30 mm i środku leżącym na krawędzi podstawy, rys. 11. Położenie okręgu na nadlewy pod śruby powinno być zwymiarowane tak, jak wymiarujemy rozstawienie śrub czyli od osi jednego nadlewu (środka okręgu) do osi drugiego nadlewu (środka drugiego Rys. 11 okręgu). Oba okręgi leżą symetrycznie względem środka układu współrzędnych. Skoro tak definiujemy ich położenie, to (1) należy narysować linię będącą osią symetrii i jeśli, (2) przy wymiarowaniu, wskażemy oś symetrii i okrąg to postać wymiaru pokaże odległość nadlewów, rys. 12. Rys. 12 Copyright 2016, mgr inż. Janusz Bonarowski 4

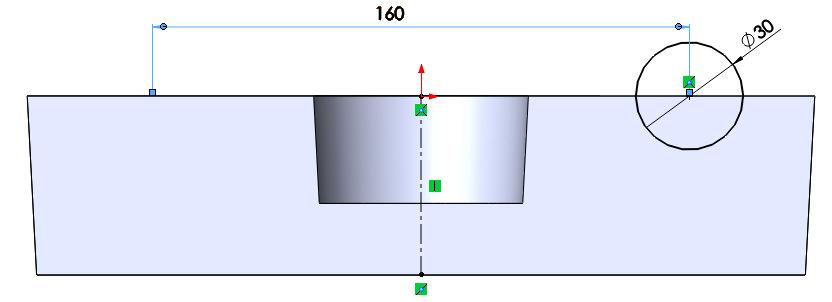

5 Szkic okręgu (rys. 12) został wykonany, ale nie nadaje się na Wyciągnięcie, bo jego górna połowa znajduje się "w powietrzu". Utniemy zatem górną część okręgu i Wyciągniemy jedynie jego połówkę. Aby wykonać ucinanie musimy mieć krawędź którą wykonamy cięcie. W tym celu narysujemy poziomy odcinek, w kolorze pomarańczowym, rys. 13. Rys. 13 Aby wykonać ucięcie - nadal pozostając w szkicu wybieramy Przytnij elementy. rys. 14. Rys. 14 W opcjach wybieramy Przytnij do najbliższego i wskazujemy górną część okręgu do odcięcia, rys. 15, rys. 16. Rys. 15 Copyright 2016, mgr inż. Janusz Bonarowski 5

6 Teraz możemy Wyciągnąć na 25 mm połówkę nadlewu dla otworów pod śruby, rys. 17. Rys. 16 Rys. 17 Górna płaszczyzna nadlewu jest prostopadła do płaszczyzny podziału i może się zakleszczać przy wyjmowaniu z formy musimy ja pochylić. W tym celu na zakładce Operacje wybieramy Pochylenie. Jako Płaszczyznę neutralna wskazujemy płaszczyznę podziału, a jako Ściany do pochylenia wskazujemy górną płaszczyznę nadlewu. Może też pojawić się potrzeba zmiany kierunku pochylenia w tym celu należy kliknąć poziomą strzałkę, rys. 18. Rys. 18 Wprowadźmy zaokrąglenia dla nadlewu 5 mm, rys. 19 i 2 mm rys. 20 Rys. 19. Zaokrąglenie 5 mm Rys. 20. Zaokrąglenie 2 mm Copyright 2016, mgr inż. Janusz Bonarowski 6

7 Wykonajmy lustrzane odbicie nadlewu. Z paska Operacje wybierzmy Lustro, jako Ściana/płaszczyzna lustra wskażmy, w drzewie modelu, Płaszczyznę prawą, a jako Operacje do odbicia lustrzanego wskażmy, w drzewie modelu, wyciągnięcie nadlewu, pochylenie i oba promienie, rys. 21 Rys. 21 Dodajmy kolejne zaokrąglenia 5 mm, rys. 22 i 2 mm, rys. 23 Rys. 22 Rys. 23 Copyright 2016, mgr inż. Janusz Bonarowski 7

8 Narzędziem Wyciągnięcie (a nie Żebro) narysujemy żebro łączące "główkę" z rys. 10 i podstawy. Szkic wykonamy na płaszczyźnie symetrii (Płaszczyźnie przedniej), ale szkic ustawimy "odwrotnie", czyli tak, aby widocznie były krawędzie zaokrągleń. Najpierw narysujemy część linię konstrukcyjną styczną do zewnętrznego okręgu "główki" i kończącą się na górnej krawędzi podstawy, rys. 24. Proszę zwrócić uwagę na końce linii konstrukcyjnej i istniejące relacje Wspólne i Styczne. Rys. 24 Linią ciągłą, punkty 1-2, od punktu styczność, w dół rysujemy odcinek, rys. 25. Rys. 25 Copyright 2016, mgr inż. Janusz Bonarowski 8

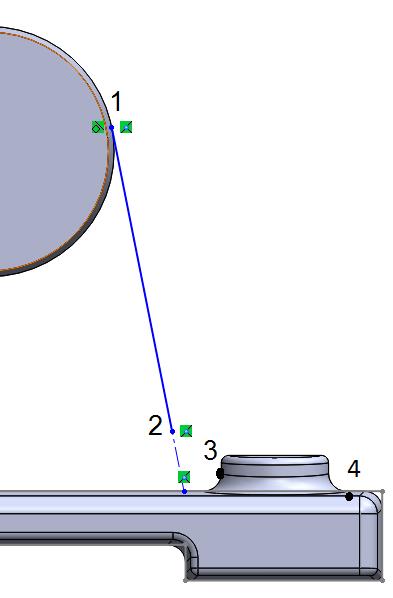

9 Następnie, nadal linią ciągłą zamierzamy narysować łuk, do punktu 2 do p-tu 3, zakończenia promienia R5 na nadlewie. Aby wymusić rysowanie łuku (a nie prostej) należy przesunąć mysz do punktu 3 i ponownie przesunąć ją w prawo pojawi się łuk i klikniemy w punkcie 3. Dalej, wymusiwszy łuk, klikniemy (w dużym powiększeniu) punkt 4 na krawędzi łuku, rys. 26. Rys. 26 Następnie, narzućmy więzy równości obu łuków 2-3 i 3-4, zaznaczając je, przy wciśniętym klawiszu Ctrl i wybraniu Równe. Następnie dodajmy więz styczności łuku 3-4 i poziomej krawędzi zaokrąglenia, a także dodajmy wymiar 110 mm jak na rys. 27. Rys. 27 W dalszym ciągu pozostając w szkicu wykonajmy odbicie lustrzane, rys. 28, (narzędzie szkicu: Lustro elementów) wykonanych linii ciągłej i konstrukcyjnej, a także dwóch łuków. Jako Elementy do odbicia lustrzanego wybierzmy linie i łuki , jako Lustro względem wskażmy pionową linię konstrukcyjną widoczna na rys. 27 Copyright 2016, mgr inż. Janusz Bonarowski 9

10 Rys. 28 Istnieje zatem prawa i lewa krawędź szkicu do wyciągnięcia żebra połączmy górne i dolne punkty styczności liniami poziomymi, a następnie wykonajmy Wyciągnięcie tego szkicu na 5 mm z Pochyleniem 3 stopnie, rys. 29. Należy pamiętać o zaznaczeniu kratki Scalaj wyniki. Rys. 29 Wykonajmy drugie żebro tym razem posługując się narzędziem Żebro. Copyright 2016, mgr inż. Janusz Bonarowski 10

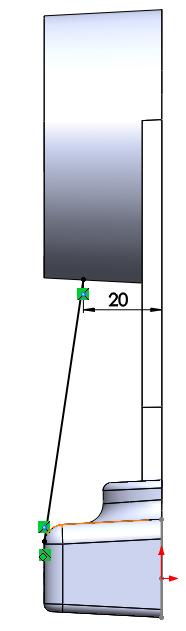

11 Szkic jedna linia - do żebra wykonamy na Płaszczyźnie prawej, rys. 30. Uwaga na wiązanie styczności. Grubość żebra 10 mm, Pochylenie 3 stopnie, rys. 31 Rys. 30 Rys. 31 Dodajmy otwór ø38 mm z Pochyleniem 3 stopnie, Zaokrąglenie 2 mm, rys. 32. Rys. 32 Copyright 2016, mgr inż. Janusz Bonarowski 11

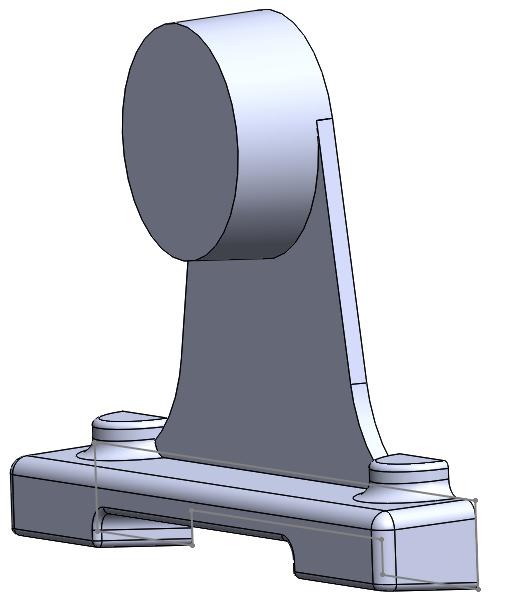

12 Wykonanie pełnego modelu Lustrem, rys. 33. Uwaga: Jako Ścianę/płaszczyznę lustra przyjmujemy Płaszczyznę przednią, a następnie jako Obiekty do odbicia lustrzanego wskazujemy gdziekolwiek wykonaną połówkę modelu. Rys. 33 Copyright 2016, mgr inż. Janusz Bonarowski 12
