Tryby pracy Access Pointa na przykładzie urządzenia TP-Link TL- WA500G

Wielkość: px

Rozpocząć pokaz od strony:

Download "Tryby pracy Access Pointa na przykładzie urządzenia TP-Link TL- WA500G"

Amelia Morawska
8 lat temu
Przeglądów:

1 Tryby pracy Access Pointa na przykładzie urządzenia TP-Link TL- WA500G Access Point jest urządzeniem, które łączy sieć bezprzewodową z siecią przewodową. Z tego powodu wyposażony jest w minimum dwa interfejsy: interfejs bezprzewodowy WLAN pracujący w standardzie oraz interfejs przewodowy LAN w standardzie Widok na interfejsy Access Pointa TP-Link TL-WA500G Jak pokazuje powyższe zdjęcie, oba interfejsy różnią się znacząco od siebie, więc nie ma możliwości pomylenia się podczas próby podłączenia np. anteny zewnętrznej do tego urządzenia. Standardowe złącze antenowe w Access Poincie to SMA R/P, choć można spotkać również TNC R/P (np. urządzenia marki Linksys). Przykładem Punktu dostępowego może być TP-Link TL-WA500G N2941. Jest to urządzenie pracujące w standardzie b/g, oferujące różne tryby pracy: Access Point, Access Point Client, Repeater, Point, Point to Multipoint). Access Point oferuje bardzo przydatne funkcje umożliwiające zastosowanie go jako punktu dostępowego w małych komórkach bazowych sieci WLAN. Dzięki zastosowaniu szyfrowania WPA/WPA2, WPA-PSK/WPA2-PSK, TKIP/AES oraz filtracji adresów MAC pozwala zapewnić wysoki poziom bezpieczeństwa. Możliwość podłączenia anteny zewnętrznej jest dodatkowym atutem tego urządzenia. Przyjazny interfejs użytkownika oraz prosta konfiguracja nie sprawi problemów nawet początkującym instalatorom. Każdy Access Point ma możliwość skonfigurowania go w różnych trybach pracy, pozwalających na realizację określonych funkcji w sieci. Niektóre mają możliwość łączenia kilku trybów pracy w jeden, przez co zwiększają się możliwości wykorzystania tego urządzenia. Należy jednak pamiętać, że zwiększona ilość wykonywanych zadań przez urządzenie negatywnie wpływa na jego stabilność, zależy to również od możliwości operacyjnych urządzenia z którego korzystamy.

Widok na interfejsy Access Pointa TP-Link TL-WA500G Jak pokazuje powyższe zdjęcie, oba interfejsy różnią się znacząco od siebie, więc nie ma możliwości pomylenia się podczas próby podłączenia np.

2 Widok na tryby pracy, które można ustawić w urządzeniu TP-Link TL-WA500G Opisy trybów pracy Access Pointa * Access Point Jest to podstawowy tryb pracy umożliwiający bezprzewodową komunikację dla klientów z lokalną siecią przewodową. Jedynym wymaganiem jest wyposażenie w bezprzewodową kartę WLAN, umożliwiającą ą komunikację. W tym trybie użytkownicy łączą się do urządzenia jako klienci w trybie Infrastructure

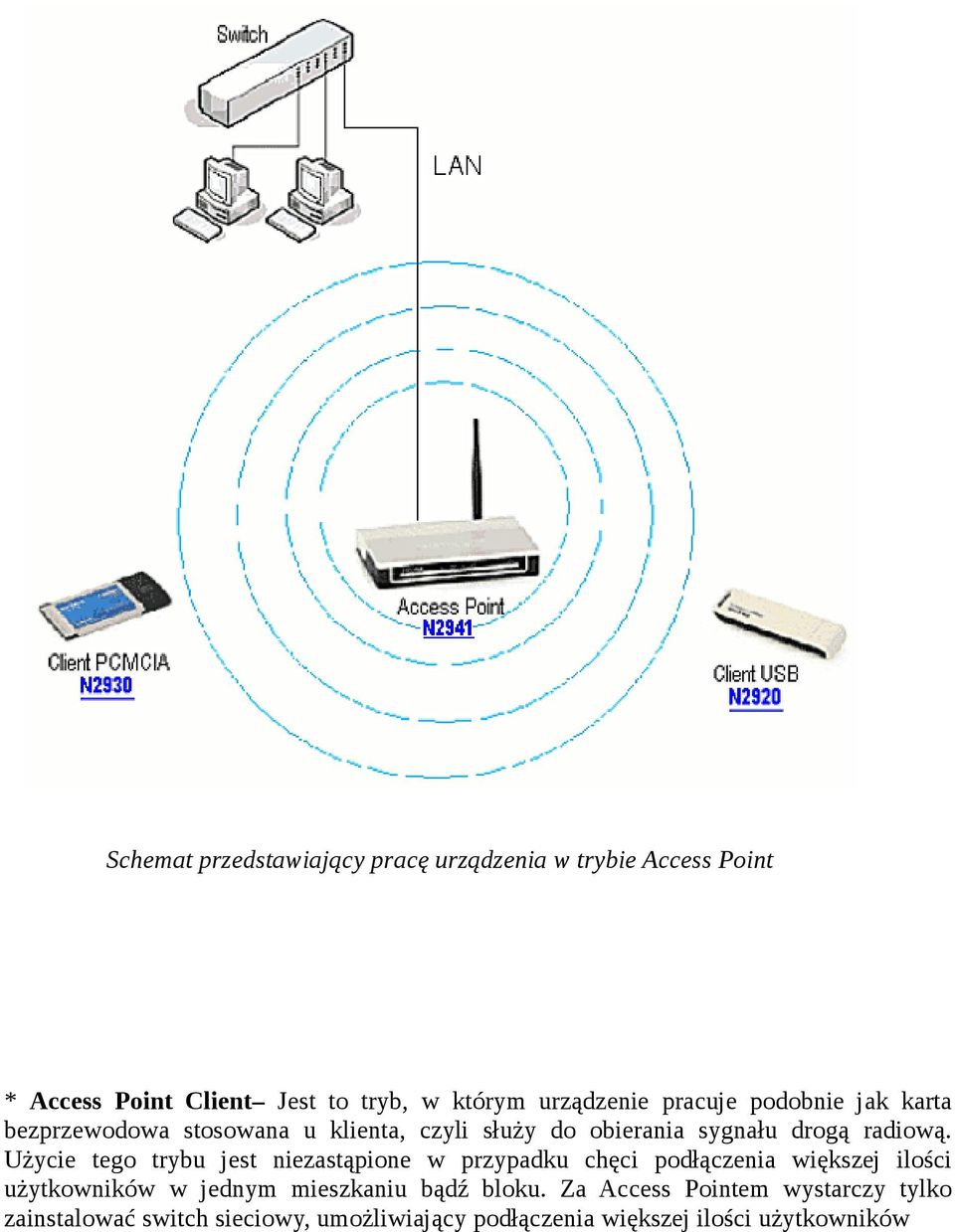

3 Schemat przedstawiający pracę urządzenia w trybie Access Point * Access Point Client Jest to tryb, w którym urządzenie pracuje podobnie jak karta bezprzewodowa stosowana u klienta, czyli służy do obierania sygnału drogą radiową. Użycie tego trybu jest niezastąpione w przypadku chęci podłączenia większej ilości użytkowników w jednym mieszkaniu bądź bloku. Za Access Pointem wystarczy tylko zainstalować switch sieciowy, umożliwiający podłączenia większej ilości użytkowników

Użycie tego trybu jest niezastąpione w przypadku chęci podłączenia większej ilości użytkowników w jednym mieszkaniu

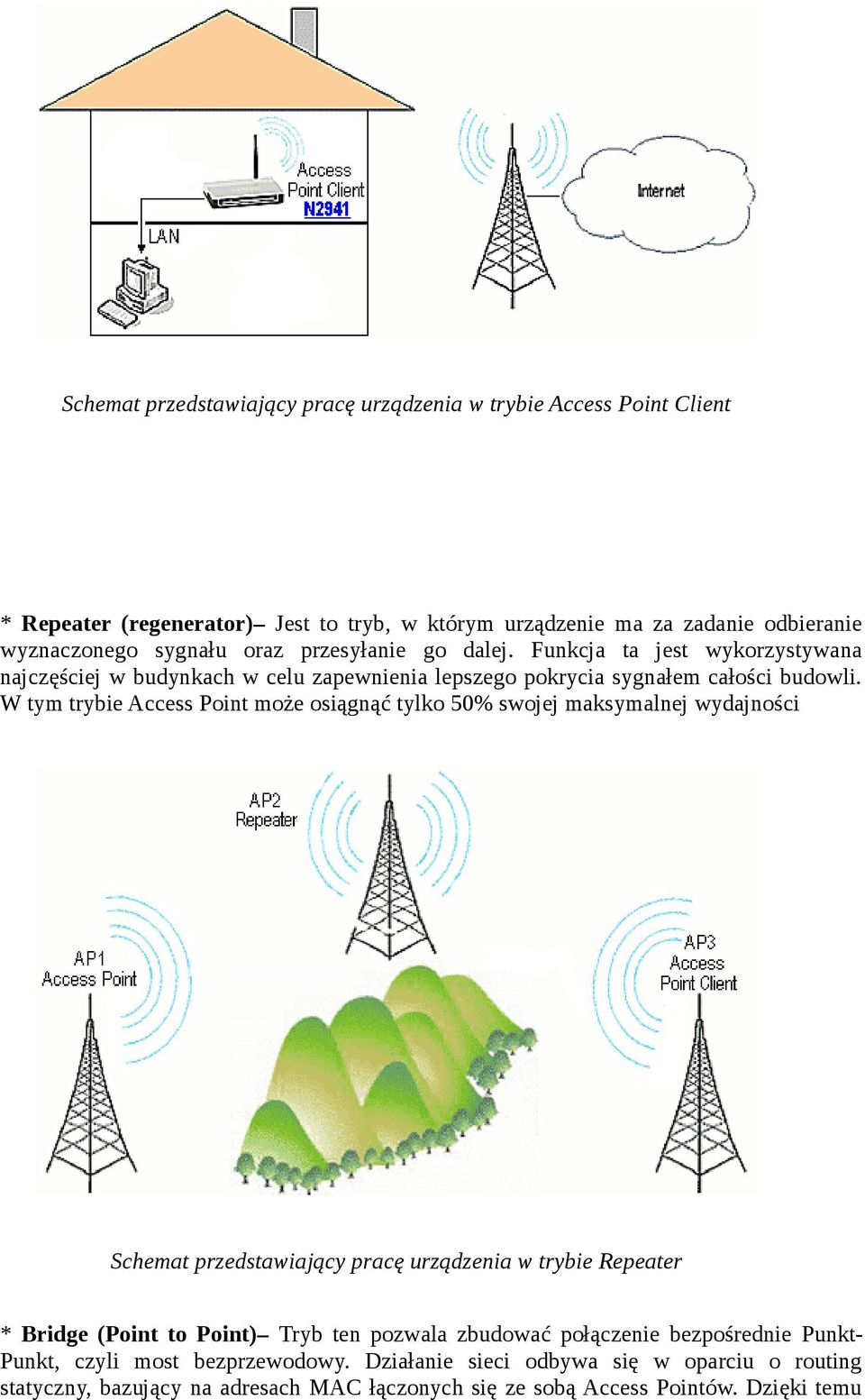

4 Schemat przedstawiający pracę urządzenia w trybie Access Point Client * Repeater (regenerator) Jest to tryb, w którym urządzenie ma za zadanie odbieranie wyznaczonego sygnału oraz przesyłanie go dalej. Funkcja ta jest wykorzystywana najczęściej w budynkach w celu zapewnienia lepszego pokrycia sygnałem całości budowli. W tym trybie Access Point może osiągnąć tylko 50% swojej maksymalnej wydajności Schemat przedstawiający pracę urządzenia w trybie Repeater * Point) Tryb ten pozwala zbudować połączenie bezpośrednie Punkt- Punkt, czyli most bezprzewodowy. Działanie sieci odbywa się w oparciu o routing statyczny, bazujący na adresach MAC łączonych się ze sobą Access Pointów. Dzięki temu

W tym trybie Access Point może osiągnąć tylko 50% swojej maksymalnej wydajności Schemat przedstawiający pracę urządzenia w trybie Repeater * Point) Tryb ten pozwala

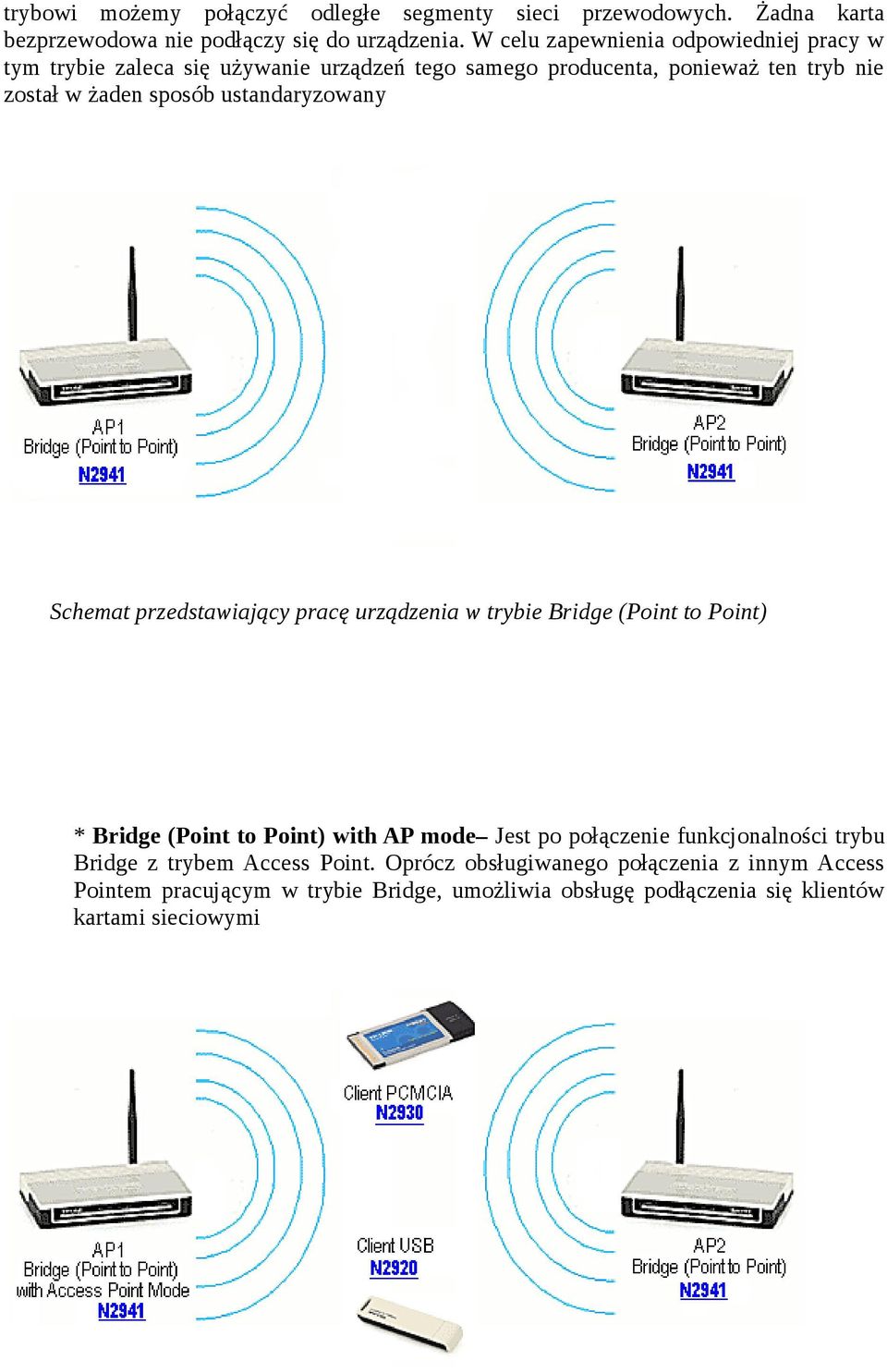

5 trybowi możemy połączyć odległe segmenty sieci przewodowych. Żadna karta bezprzewodowa nie podłączy się do urządzenia. W celu zapewnienia odpowiedniej pracy w tym trybie zaleca się używanie urządzeń tego samego producenta, ponieważ ten tryb nie został w żaden sposób ustandaryzowany Schemat przedstawiający pracę urządzenia w trybie Point) * Point) with AP mode Jest po połączenie funkcjonalności trybu Bridge z trybem Access Point. Oprócz obsługiwanego połączenia z innym Access Pointem pracującym w trybie Bridge, umożliwia obsługę podłączenia się klientów kartami sieciowymi

sposób ustandaryzowany Schemat przedstawiający pracę urządzenia w trybie Point) * Point) with AP mode Jest po połączenie funkcjonalności trybu

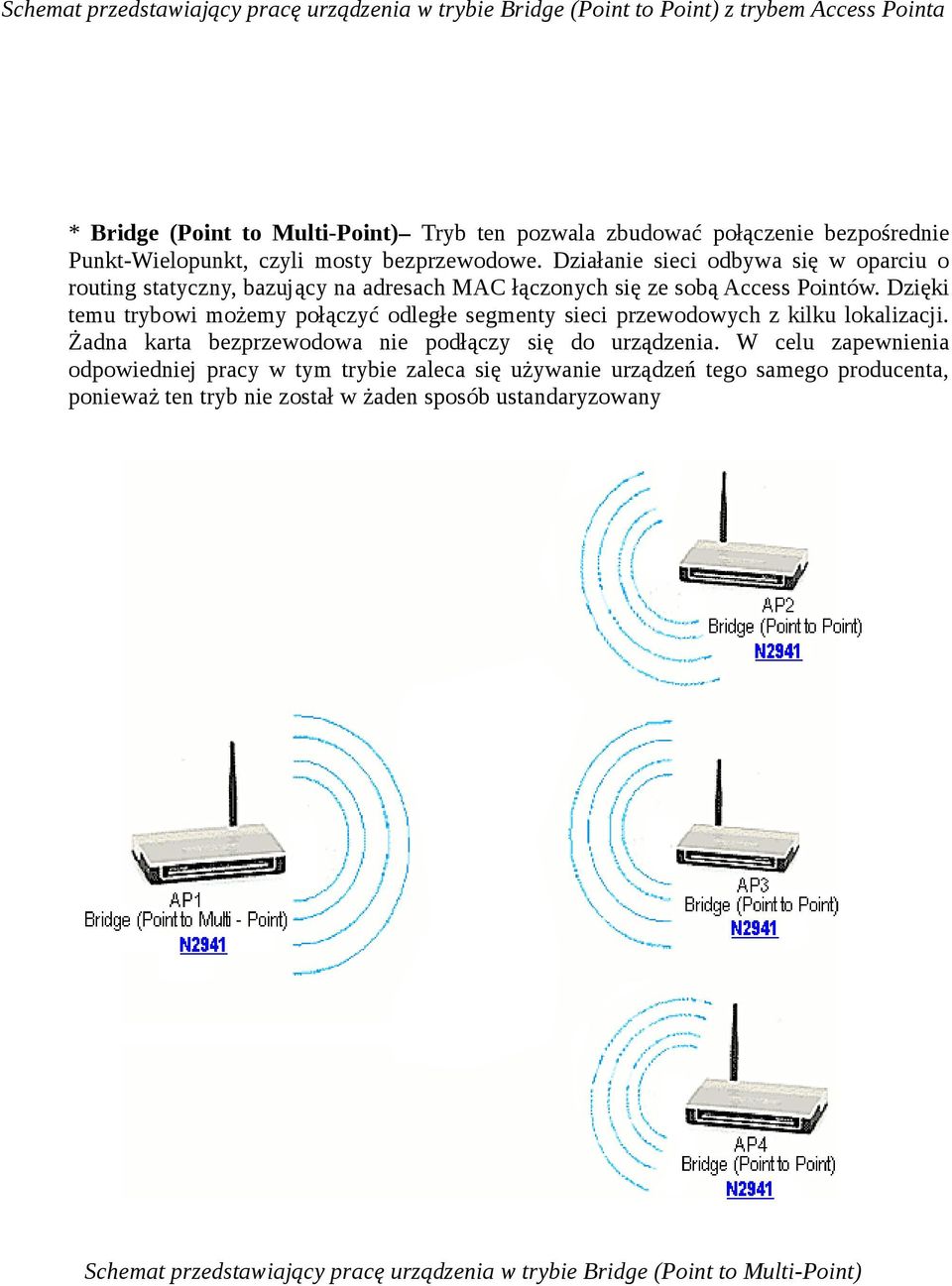

6 Schemat przedstawiający pracę urządzenia w trybie Point) z trybem Access Pointa * Multi-Point) Tryb ten pozwala zbudować połączenie bezpośrednie Punkt-Wielopunkt, czyli mosty bezprzewodowe. Działanie sieci odbywa się w oparciu o routing statyczny, bazujący na adresach MAC łączonych się ze sobą Access Pointów. Dzięki temu trybowi możemy połączyć odległe segmenty sieci przewodowych z kilku lokalizacji. Żadna karta bezprzewodowa nie podłączy się do urządzenia. W celu zapewnienia odpowiedniej pracy w tym trybie zaleca się używanie urządzeń tego samego producenta, ponieważ ten tryb nie został w żaden sposób ustandaryzowany Schemat przedstawiający pracę urządzenia w trybie Multi-Point)

Dzięki temu trybowi możemy połączyć odległe segmenty sieci przewodowych z kilku lokalizacji. Żadna karta bezprzewodowa nie podłączy się do urządzenia.

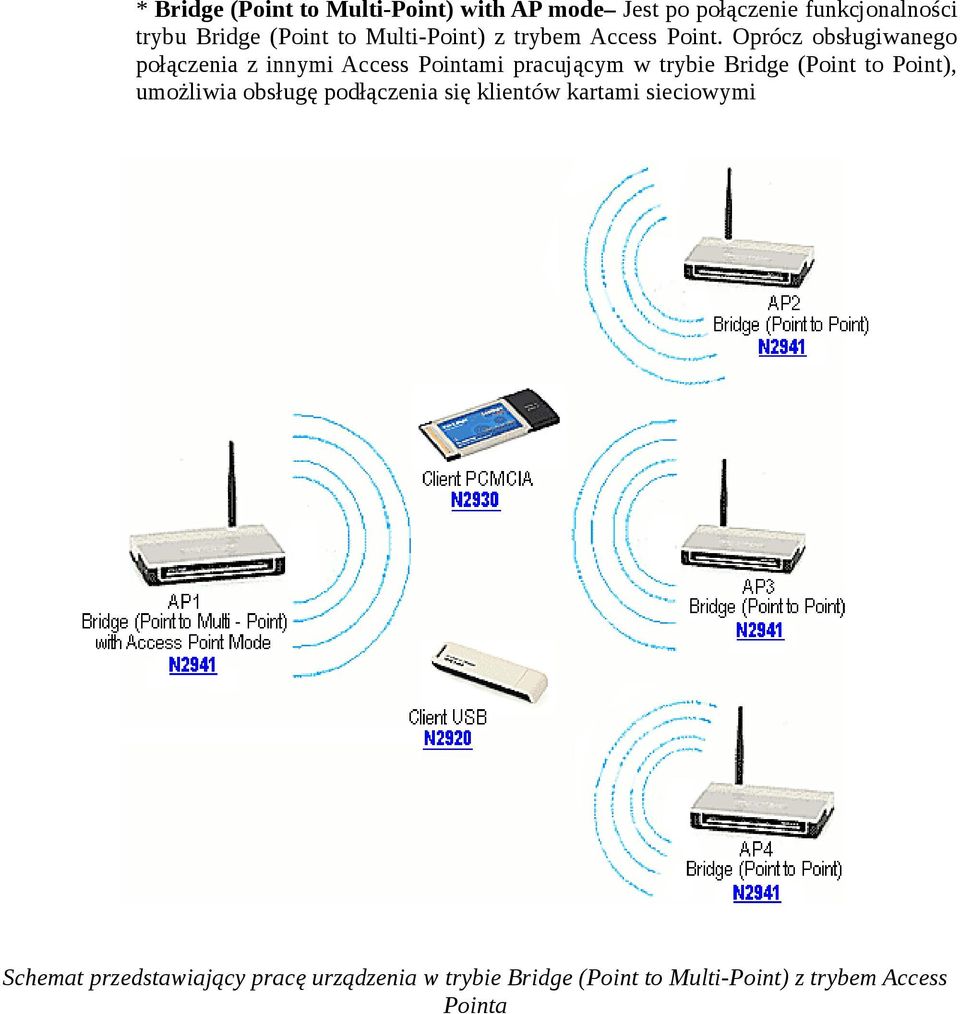

7 * Multi-Point) with AP mode Jest po połączenie funkcjonalności trybu Multi-Point) z trybem Access Point. Oprócz obsługiwanego połączenia z innymi Access Pointami pracującym w trybie Point), umożliwia obsługę podłączenia się klientów kartami sieciowymi Schemat przedstawiający pracę urządzenia w trybie Multi-Point) z trybem Access Pointa

Oprócz obsługiwanego połączenia z innymi Access Pointami pracującym w trybie Point),

8 Tryby pracy Access Pointa Tryb pracy punktu dostępowego Obsługa sieci LAN Obsługa klientów wyposażonych w karty radiowe Tryb pracy urządzenia powiązanego siecią Access Point Repeater, klient punktu dostępowego Access Point Client nie Access Point Repeater nie Access Point Point) nie Point) Point) with AP mode Point), klient punktu dostępowego Multi-Point) nie Point) Multi-Point) with AP mode Point), klient punktu dostępowego

Access Point Client nie Access Point Repeater nie Access Point Point) nie Point) Point) with AP mode
