1 INWESTOR Gmina Olsztyn Plac Jana Pawła II-go nr Olsztyn NAZWA I ADRES OBIEKTU Klub osiedlowy ul. Towarowa 18 w Olsztynie dz. nr 84-28/3, 84-27/1 RODZAJ OPRACOWANIA Projekt budowlany Część: Instalacje sanitarne PROJEKTANT mgr inŝ. Romuald Iwaszkiewicz NR ARCH DATA WYKONANIA ZUP/397/15 lipiec 2015 r. 1

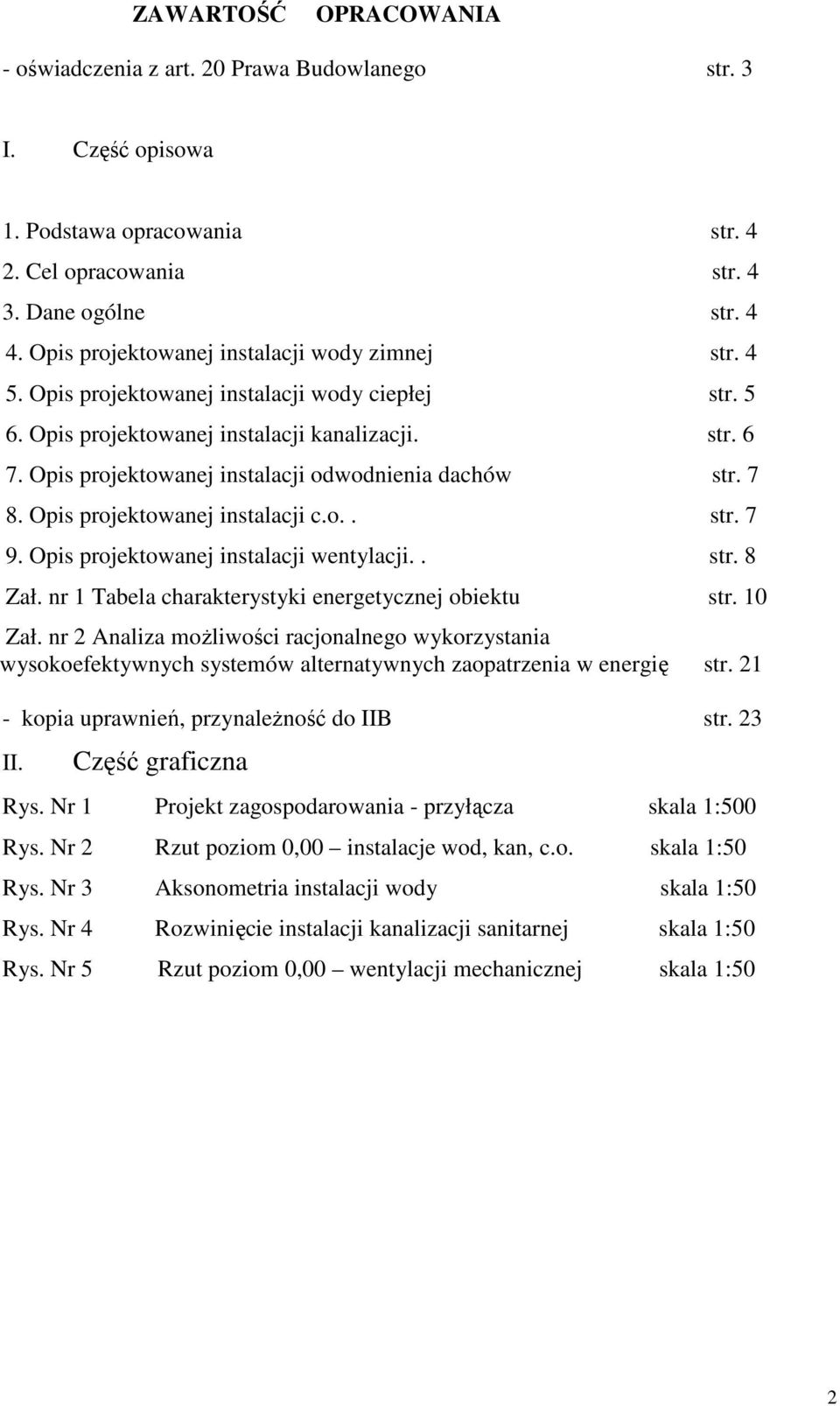

2 ZAWARTOŚĆ OPRACOWANIA - oświadczenia z art. 20 Prawa Budowlanego str. 3 I. Część opisowa 1. Podstawa opracowania str Cel opracowania str Dane ogólne str Opis projektowanej instalacji wody zimnej str Opis projektowanej instalacji wody ciepłej str Opis projektowanej instalacji kanalizacji. str Opis projektowanej instalacji odwodnienia dachów str Opis projektowanej instalacji c.o.. str Opis projektowanej instalacji wentylacji.. str. 8 Zał. nr 1 Tabela charakterystyki energetycznej obiektu str. 10 Zał. nr 2 Analiza moŝliwości racjonalnego wykorzystania wysokoefektywnych systemów alternatywnych zaopatrzenia w energię str kopia uprawnień, przynaleŝność do IIB str. 23 II. Część graficzna Rys. Nr 1 Projekt zagospodarowania - przyłącza skala 1:500 Rys. Nr 2 Rzut poziom 0,00 instalacje wod, kan, c.o. skala 1:50 Rys. Nr 3 Aksonometria instalacji wody skala 1:50 Rys. Nr 4 Rozwinięcie instalacji kanalizacji sanitarnej skala 1:50 Rys. Nr 5 Rzut poziom 0,00 wentylacji mechanicznej skala 1:50 2

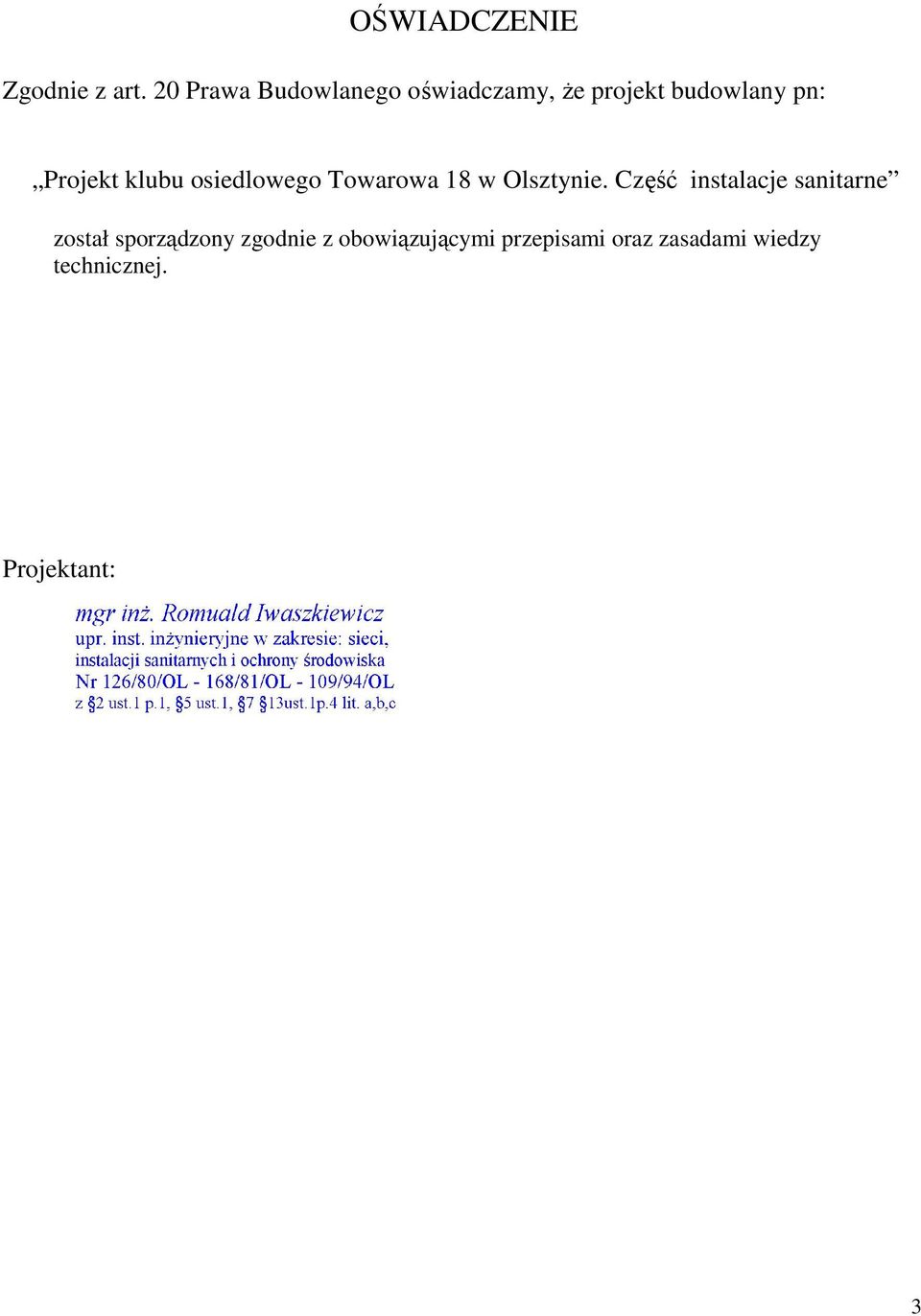

3 OŚWIADCZENIE Zgodnie z art. 20 Prawa Budowlanego oświadczamy, Ŝe projekt budowlany pn: Projekt klubu osiedlowego Towarowa 18 w Olsztynie. Część instalacje sanitarne został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant: 3

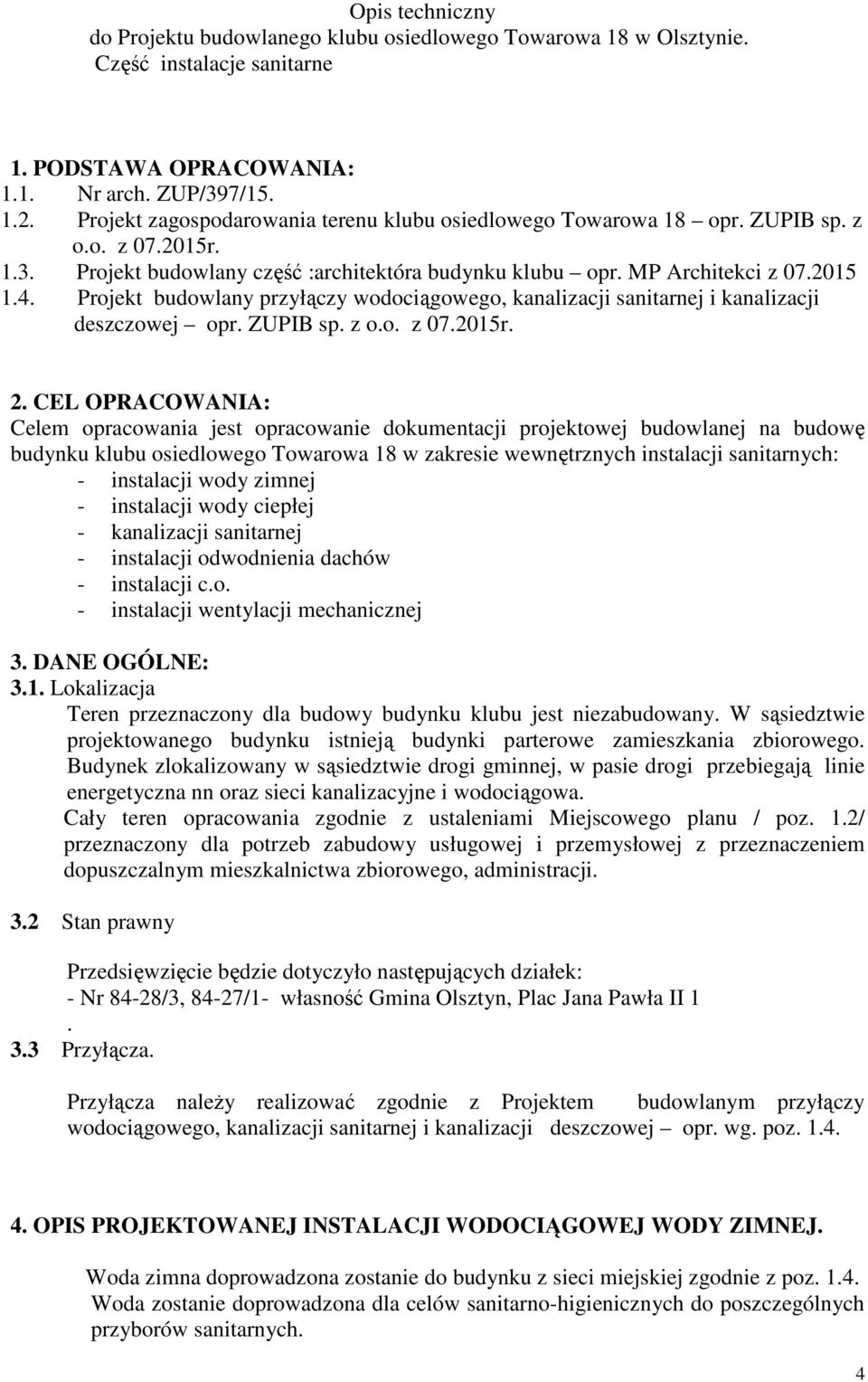

4 Opis techniczny do Projektu budowlanego klubu osiedlowego Towarowa 18 w Olsztynie. Część instalacje sanitarne 1. PODSTAWA OPRACOWANIA: 1.1. Nr arch. ZUP/397/ Projekt zagospodarowania terenu klubu osiedlowego Towarowa 18 opr. ZUPIB sp. z o.o. z r Projekt budowlany część :architektóra budynku klubu opr. MP Architekci z Projekt budowlany przyłączy wodociągowego, kanalizacji sanitarnej i kanalizacji deszczowej opr. ZUPIB sp. z o.o. z r. 2. CEL OPRACOWANIA: Celem opracowania jest opracowanie dokumentacji projektowej budowlanej na budowę budynku klubu osiedlowego Towarowa 18 w zakresie wewnętrznych instalacji sanitarnych: - instalacji wody zimnej - instalacji wody ciepłej - kanalizacji sanitarnej - instalacji odwodnienia dachów - instalacji c.o. - instalacji wentylacji mechanicznej 3. DANE OGÓLNE: 3.1. Lokalizacja Teren przeznaczony dla budowy budynku klubu jest niezabudowany. W sąsiedztwie projektowanego budynku istnieją budynki parterowe zamieszkania zbiorowego. Budynek zlokalizowany w sąsiedztwie drogi gminnej, w pasie drogi przebiegają linie energetyczna nn oraz sieci kanalizacyjne i wodociągowa. Cały teren opracowania zgodnie z ustaleniami Miejscowego planu / poz. 1.2/ przeznaczony dla potrzeb zabudowy usługowej i przemysłowej z przeznaczeniem dopuszczalnym mieszkalnictwa zbiorowego, administracji. 3.2 Stan prawny Przedsięwzięcie będzie dotyczyło następujących działek: - Nr 84-28/3, 84-27/1- własność Gmina Olsztyn, Plac Jana Pawła II Przyłącza. Przyłącza naleŝy realizować zgodnie z Projektem budowlanym przyłączy wodociągowego, kanalizacji sanitarnej i kanalizacji deszczowej opr. wg. poz OPIS PROJEKTOWANEJ INSTALACJI WODOCIĄGOWEJ WODY ZIMNEJ. Woda zimna doprowadzona zostanie do budynku z sieci miejskiej zgodnie z poz Woda zostanie doprowadzona dla celów sanitarno-higienicznych do poszczególnych przyborów sanitarnych. 4

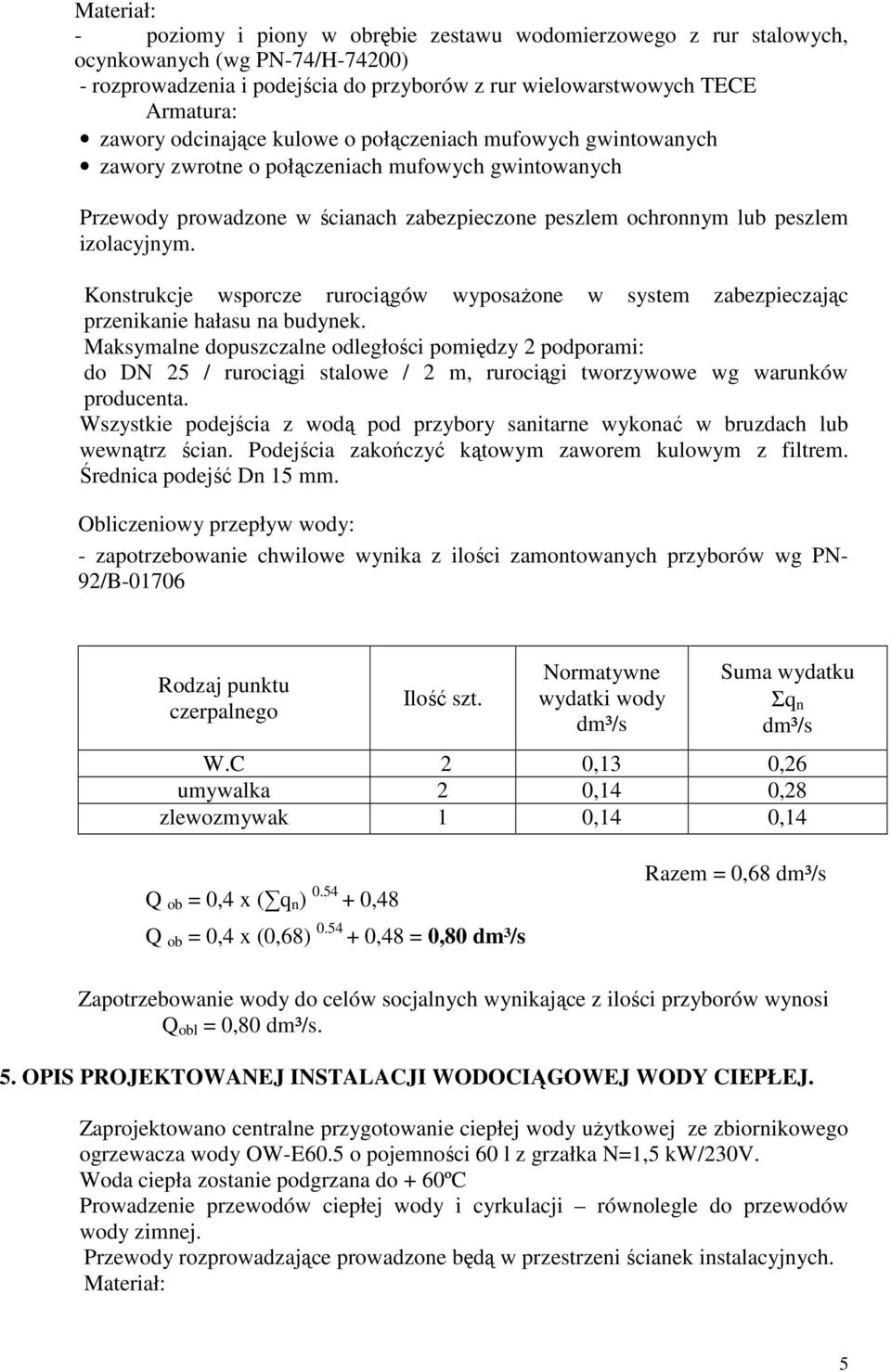

5 Materiał: - poziomy i piony w obrębie zestawu wodomierzowego z rur stalowych, ocynkowanych (wg PN-74/H-74200) - rozprowadzenia i podejścia do przyborów z rur wielowarstwowych TECE Armatura: zawory odcinające kulowe o połączeniach mufowych gwintowanych zawory zwrotne o połączeniach mufowych gwintowanych Przewody prowadzone w ścianach zabezpieczone peszlem ochronnym lub peszlem izolacyjnym. Konstrukcje wsporcze rurociągów wyposaŝone w system zabezpieczając przenikanie hałasu na budynek. Maksymalne dopuszczalne odległości pomiędzy 2 podporami: do DN 25 / rurociągi stalowe / 2 m, rurociągi tworzywowe wg warunków producenta. Wszystkie podejścia z wodą pod przybory sanitarne wykonać w bruzdach lub wewnątrz ścian. Podejścia zakończyć kątowym zaworem kulowym z filtrem. Średnica podejść Dn 15 mm. Obliczeniowy przepływ wody: - zapotrzebowanie chwilowe wynika z ilości zamontowanych przyborów wg PN- 92/B Rodzaj punktu czerpalnego Ilość szt. Normatywne wydatki wody dm³/s Suma wydatku Σq n dm³/s W.C 2 0,13 0,26 umywalka 2 0,14 0,28 zlewozmywak 1 0,14 0,14 Q ob = 0,4 x ( q n ) ,48 Q ob = 0,4 x (0,68) ,48 = 0,80 dm³/s Razem = 0,68 dm³/s Zapotrzebowanie wody do celów socjalnych wynikające z ilości przyborów wynosi Q obl = 0,80 dm³/s. 5. OPIS PROJEKTOWANEJ INSTALACJI WODOCIĄGOWEJ WODY CIEPŁEJ. Zaprojektowano centralne przygotowanie ciepłej wody uŝytkowej ze zbiornikowego ogrzewacza wody OW-E60.5 o pojemności 60 l z grzałka N=1,5 kw/230v. Woda ciepła zostanie podgrzana do + 60ºC Prowadzenie przewodów ciepłej wody i cyrkulacji równolegle do przewodów wody zimnej. Przewody rozprowadzające prowadzone będą w przestrzeni ścianek instalacyjnych. Materiał: 5

6 - rozprowadzenia i podejścia do przyborów z rur wielowarstwowych TECE lub innego producenta podobnej klasy łączonych za pomocą złącz zaciskowych z pierścieniem pełnym do instalacji sanitarnych Armatura: zawory odcinające kulowe o połączeniach mufowych gwintowanych dla wody gorącej do 90ºC zawory zwrotne o połączeniach mufowych gwintowanych dla wody gorącej Przewody prowadzone w rejonie podgrzewacza zaizolowane termicznie pianką polietylenową w osłonie lub za pomocą otulin izolacyjnych z wełny szklanej o grubości izolacji min 30 mm Przewody prowadzone w ścianach zabezpieczone peszlem ochronnym lub peszlem izolacyjnym Wszystkie podejścia z wodą pod przybory sanitarne wykonać w bruzdach lub wewnątrz ścian. Podejścia zakończyć kątowym zaworem kulowym z filtrem. Średnica podejść Dn 15 mm. Przepływ chwilowy wynikający z PN-92/B : Rodzaj punktu czerpalnego Ilość szt. Normatywne wydatki wody dm³/s Suma wydatku Σq n dm³/s umywalka 2 0,07 0,14 zlewozmywak 1 0,07 0,07 Q ob = 0,4 x ( q n ) ,48 Q ob = 0,4 x (0,21) ,48 = 0,65 dm³/s Razem = 0,21 dm³/s Chwilowy przepływ ciepłej wody uŝytkowej wynikający z ilości przyborów wynosi Q obl = 0,65 dm³/s. 6. OPIS PROJEKTOWANEJ INSTALACJI KANALIZACYJNEJ Ilość ścieków sanitarnych przyjęto równą ilości wody dla potrzeb bytowogospodarczych. Ścieki sanitarne z części nadziemnej obiektu odprowadzane będą przewodami z PCV do rojektowanego przykanalika na zewnątrz budynku. Instalację kanalizacji sanitarnej (poziomy i piony) wykonać zgodnie z normą PN-92/B , o złączach uszczelnionych uszczelkami fabrycznymi. Złącza rur i kształtek wykonać za pomocą fabrycznie wmontowanej gumowej uszczelki dwuwargowej. Przewody poziome prowadzone pod posadzką oraz na zewnątrz budynku wykonać z rury kanalizacyjnej PVC dla kanalizacji zewnętrznej układać na podsypce piaskowej gr.10 cm. Podejścia do urządzeń - z PVC. Przybory sanitarne montowane na stelaŝach. Piony kanalizacyjne naleŝy wyprowadzić ponad dach budynku i zakończyć wywiewką kanalizacyjną. 6

7 7. OPIS PROJEKTOWANEJ INSTALACJA ODWODNIENIE DACHÓW I TARASÓW Wody deszczowe z dachu budynku odprowadzone zostaną do projektowanego przykanalika kanalizacji deszczowej zgodnie z opracowaniem poz OPIS PROJEKTOWANEJ INSTALACJI C.O. ZałoŜenia projektowe Parametry obliczeniowe powietrza zewnętrznego przyjęto zgodnie z: PN-B-02403:1982 Ogrzewnictwo Temperatury obliczeniowe zewnętrzne. Okres zimowy: Strefa klimatyczna IV, t z = -22 C, Parametry obliczeniowe w pomieszczeniach Parametry obliczeniowe powietrza zewnętrznego przyjęto zgodnie z: PN-82/B Ogrzewnictwo Temperatury ogrzewanych pomieszczeń w budynkach. WC, kuchnia Sala spotkań 20 0 C 20 0 C Przegrody budowlane Parametry cieplne przegród budowlanych oraz obciąŝenie cieplne obliczono zgodnie z: - PN-EN ISO 6946: Komponenty budowlane i elementy budynku. Opór cieplny i współczynniki przenikania ciepła. Metoda obliczeń. - PN-EN ISO 13370:2008 Cieplne właściwości uŝytkowe budynków- Wymiana ciepła- PN-EN ISO 13789:2008 Cieplne właściwości uŝytkowe budynków- Współczynnik wymiany ciepła przez przenikanie i wentylację. Metody obliczania przez grunt. Metody obliczania - PN-EN ISO 13789:2008 Cieplne właściwości uŝytkowe budynków- Współczynnik wymiany ciepła przez przenikanie i wentylację. Metody obliczania - PN-EN 12831:2006 Instalacje ogrzewcze w budynkach- metody obliczania projektowego obciąŝenia cieplnego.. Współczynniki przenikania podstawowych przegród budowlanych dla projektowanego budynku, jakie zostały przyjęte do obliczenia strat i zysków ciepła podano w załączniku nr 1 Projektu budowlanego. Bilans zapotrzebowania ciepła dla poszczególnych potrzeb: Centralne ogrzewanie projektowane obciąŝenie budynku cieplne 4,58 kw 7

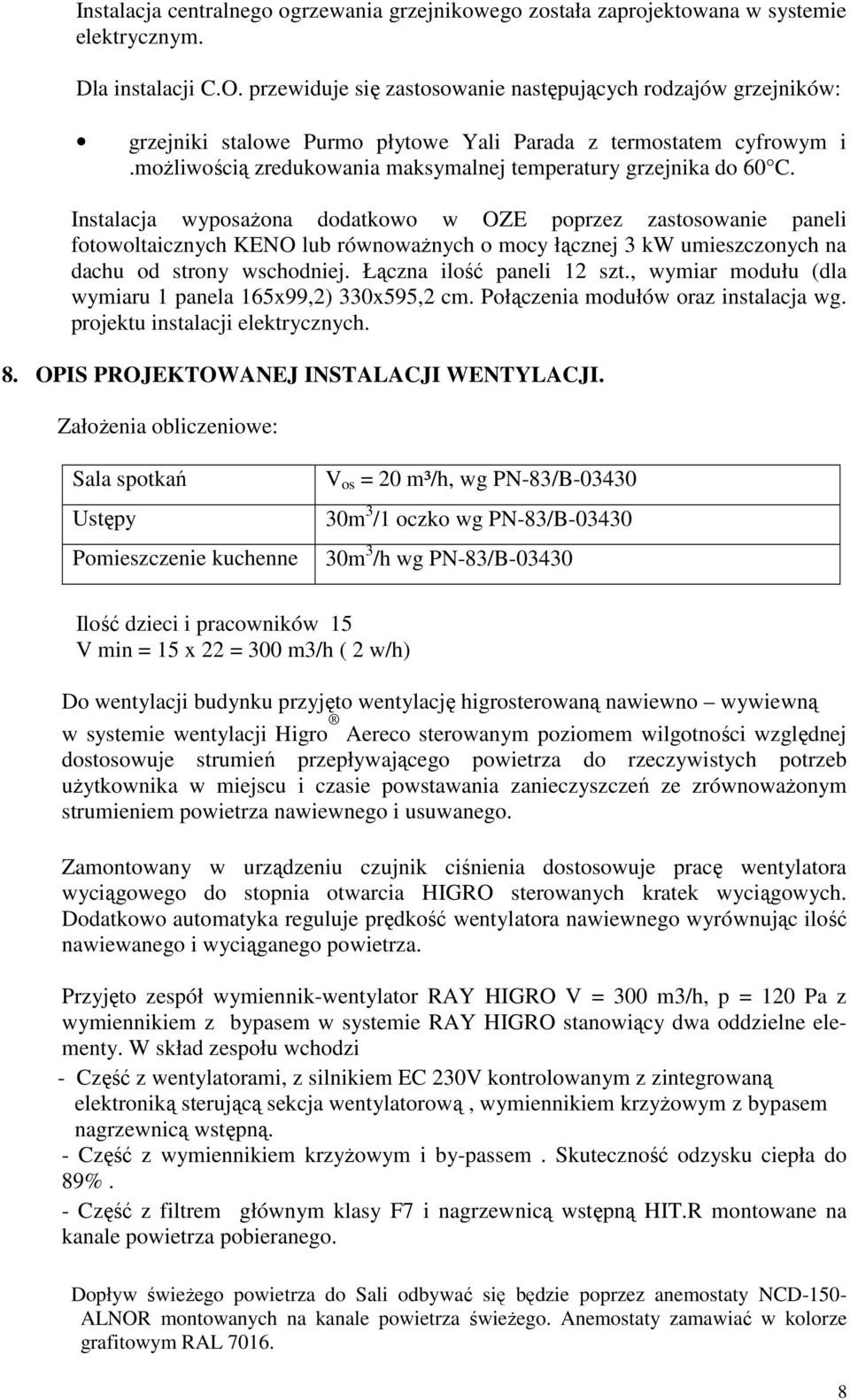

8 Instalacja centralnego ogrzewania grzejnikowego została zaprojektowana w systemie elektrycznym. Dla instalacji C.O. przewiduje się zastosowanie następujących rodzajów grzejników: grzejniki stalowe Purmo płytowe Yali Parada z termostatem cyfrowym i.moŝliwością zredukowania maksymalnej temperatury grzejnika do 60 C. Instalacja wyposaŝona dodatkowo w OZE poprzez zastosowanie paneli fotowoltaicznych KENO lub równowaŝnych o mocy łącznej 3 kw umieszczonych na dachu od strony wschodniej. Łączna ilość paneli 12 szt., wymiar modułu (dla wymiaru 1 panela 165x99,2) 330x595,2 cm. Połączenia modułów oraz instalacja wg. projektu instalacji elektrycznych. 8. OPIS PROJEKTOWANEJ INSTALACJI WENTYLACJI. ZałoŜenia obliczeniowe: Sala spotkań Ustępy Pomieszczenie kuchenne V os = 20 m³/h, wg PN-83/B m 3 /1 oczko wg PN-83/B m 3 /h wg PN-83/B Ilość dzieci i pracowników 15 V min = 15 x 22 = 300 m3/h ( 2 w/h) Do wentylacji budynku przyjęto wentylację higrosterowaną nawiewno wywiewną w systemie wentylacji Higro Aereco sterowanym poziomem wilgotności względnej dostosowuje strumień przepływającego powietrza do rzeczywistych potrzeb uŝytkownika w miejscu i czasie powstawania zanieczyszczeń ze zrównowaŝonym strumieniem powietrza nawiewnego i usuwanego. Zamontowany w urządzeniu czujnik ciśnienia dostosowuje pracę wentylatora wyciągowego do stopnia otwarcia HIGRO sterowanych kratek wyciągowych. Dodatkowo automatyka reguluje prędkość wentylatora nawiewnego wyrównując ilość nawiewanego i wyciąganego powietrza. Przyjęto zespół wymiennik-wentylator RAY HIGRO V = 300 m3/h, p = 120 Pa z wymiennikiem z bypasem w systemie RAY HIGRO stanowiący dwa oddzielne elementy. W skład zespołu wchodzi - Część z wentylatorami, z silnikiem EC 230V kontrolowanym z zintegrowaną elektroniką sterującą sekcja wentylatorową, wymiennikiem krzyŝowym z bypasem nagrzewnicą wstępną. - Część z wymiennikiem krzyŝowym i by-passem. Skuteczność odzysku ciepła do 89%. - Część z filtrem głównym klasy F7 i nagrzewnicą wstępną HIT.R montowane na kanale powietrza pobieranego. Dopływ świeŝego powietrza do Sali odbywać się będzie poprzez anemostaty NCD-150- ALNOR montowanych na kanale powietrza świeŝego. Anemostaty zamawiać w kolorze grafitowym RAL

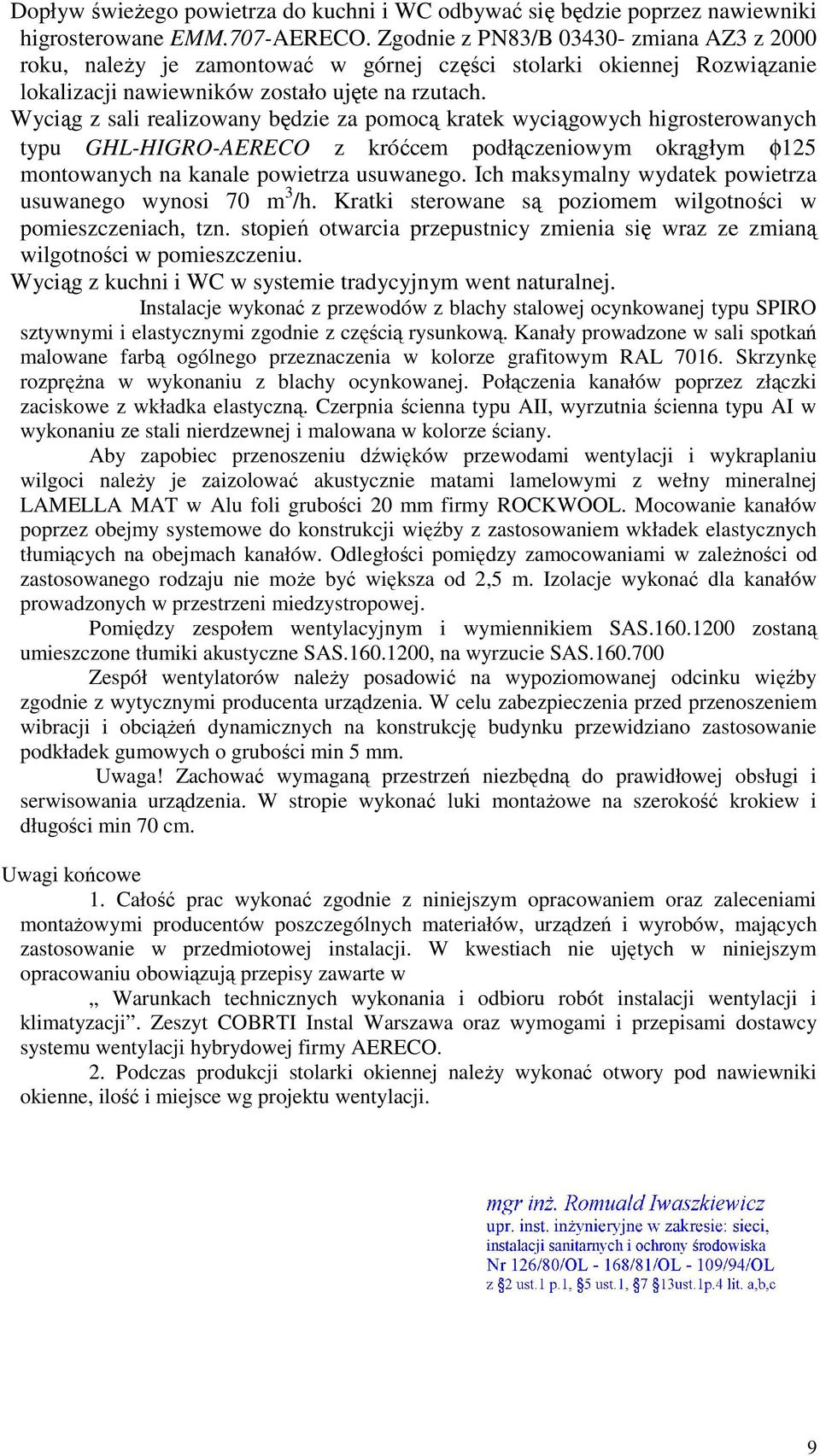

9 Dopływ świeŝego powietrza do kuchni i WC odbywać się będzie poprzez nawiewniki higrosterowane EMM.707-AERECO. Zgodnie z PN83/B zmiana AZ3 z 2000 roku, naleŝy je zamontować w górnej części stolarki okiennej Rozwiązanie lokalizacji nawiewników zostało ujęte na rzutach. Wyciąg z sali realizowany będzie za pomocą kratek wyciągowych higrosterowanych typu GHL-HIGRO-AERECO z króćcem podłączeniowym okrągłym φ125 montowanych na kanale powietrza usuwanego. Ich maksymalny wydatek powietrza usuwanego wynosi 70 m 3 /h. Kratki sterowane są poziomem wilgotności w pomieszczeniach, tzn. stopień otwarcia przepustnicy zmienia się wraz ze zmianą wilgotności w pomieszczeniu. Wyciąg z kuchni i WC w systemie tradycyjnym went naturalnej. Instalacje wykonać z przewodów z blachy stalowej ocynkowanej typu SPIRO sztywnymi i elastycznymi zgodnie z częścią rysunkową. Kanały prowadzone w sali spotkań malowane farbą ogólnego przeznaczenia w kolorze grafitowym RAL Skrzynkę rozpręŝna w wykonaniu z blachy ocynkowanej. Połączenia kanałów poprzez złączki zaciskowe z wkładka elastyczną. Czerpnia ścienna typu AII, wyrzutnia ścienna typu AI w wykonaniu ze stali nierdzewnej i malowana w kolorze ściany. Aby zapobiec przenoszeniu dźwięków przewodami wentylacji i wykraplaniu wilgoci naleŝy je zaizolować akustycznie matami lamelowymi z wełny mineralnej LAMELLA MAT w Alu foli grubości 20 mm firmy ROCKWOOL. Mocowanie kanałów poprzez obejmy systemowe do konstrukcji więźby z zastosowaniem wkładek elastycznych tłumiących na obejmach kanałów. Odległości pomiędzy zamocowaniami w zaleŝności od zastosowanego rodzaju nie moŝe być większa od 2,5 m. Izolacje wykonać dla kanałów prowadzonych w przestrzeni miedzystropowej. Pomiędzy zespołem wentylacyjnym i wymiennikiem SAS zostaną umieszczone tłumiki akustyczne SAS , na wyrzucie SAS Zespół wentylatorów naleŝy posadowić na wypoziomowanej odcinku więźby zgodnie z wytycznymi producenta urządzenia. W celu zabezpieczenia przed przenoszeniem wibracji i obciąŝeń dynamicznych na konstrukcję budynku przewidziano zastosowanie podkładek gumowych o grubości min 5 mm. Uwaga! Zachować wymaganą przestrzeń niezbędną do prawidłowej obsługi i serwisowania urządzenia. W stropie wykonać luki montaŝowe na szerokość krokiew i długości min 70 cm. Uwagi końcowe 1. Całość prac wykonać zgodnie z niniejszym opracowaniem oraz zaleceniami montaŝowymi producentów poszczególnych materiałów, urządzeń i wyrobów, mających zastosowanie w przedmiotowej instalacji. W kwestiach nie ujętych w niniejszym opracowaniu obowiązują przepisy zawarte w Warunkach technicznych wykonania i odbioru robót instalacji wentylacji i klimatyzacji. Zeszyt COBRTI Instal Warszawa oraz wymogami i przepisami dostawcy systemu wentylacji hybrydowej firmy AERECO. 2. Podczas produkcji stolarki okiennej naleŝy wykonać otwory pod nawiewniki okienne, ilość i miejsce wg projektu wentylacji. 9
