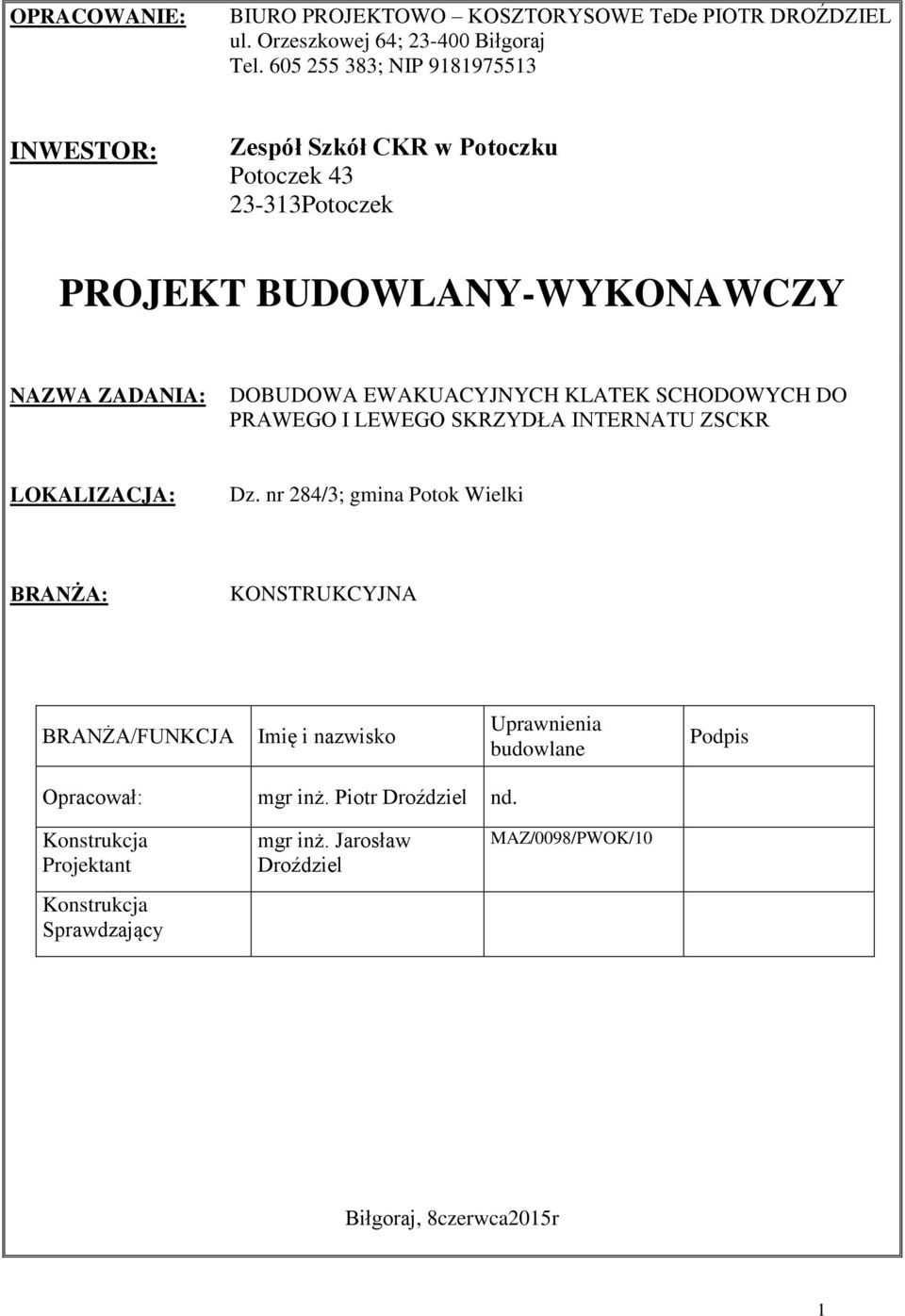

1 OPRACOWANIE: BIURO PROJEKTOWO KOSZTORYSOWE TeDe PIOTR DROŹDZIEL ul. Orzeszkowej 64; Biłgoraj Tel ; NIP INWESTOR: Zespół Szkół CKR w Potoczku Potoczek Potoczek PROJEKT BUDOWLANY-WYKONAWCZY NAZWA ZADANIA: DOBUDOWA EWAKUACYJNYCH KLATEK SCHODOWYCH DO PRAWEGO I LEWEGO SKRZYDŁA INTERNATU ZSCKR LOKALIZACJA: Dz. nr 284/3; gmina Potok Wielki BRANŻA: KONSTRUKCYJNA BRANŻA/FUNKCJA Imię i nazwisko Uprawnienia budowlane Podpis Opracował: mgr inż. Piotr Droździel nd. Konstrukcja Projektant Konstrukcja Sprawdzający mgr inż. Jarosław Droździel MAZ/0098/PWOK/10 Biłgoraj, 8czerwca2015r 1

2 SPIS ZAWARTOŚCIPROJEKTU Lp. I II III PK-1 PK-2 PK-3 PK-4 PK-5 PK-6 PK-7 Nazwa SPIS TREŚCI OPIS TECHNICZNY- CZĘŚĆ BUDOWLANA RYSUNKI KONSTRUKCYJNE Rzut klatki schodowej A i B Rzut fundamentów Stopa fundamentowa Widok A-A Widok B-B Widok C-C i D-D Rzut płatwii PK-8 Przekrój przez bieg 1 PK-9 Przekrój przez bieg 2 PK-10 Przykładowy standard wykonania barierki 2

3 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA Przedmiot opracowania Podstawa opracowania Lokalizacja Zakres opracowania Wykaz norm 4 2. WARUNKI POSADOWIENIA KONSTRUKCJI 5 3. PROJEKTOWANE ELEMENTY KONSTRUKCJI Założenia do obliczeń statycznych Obciążenie śniegiem Rozwiązania konstrukcyjno-materiałowe podstawowych elementów konstrukcyjnych ZABEZPIECZENIA ANTYKOROZYJNE- Wytyczne Przygotowanie powierzchni 8 Konstrukcja projektowana Skład powłoki malarskiej Warunki wykonania prac malarskich Kontrola jakości wykonanej powłoki Warunki BHP IZOLACJE WILGOCIOWE i WODNE Warunki bhp w trakcie montażu i eksploatacji obiektu ZALECENIA WYKONAWCZE 11 3

4 IOPIS TECHNICZNY- 1. CZĘŚĆ OGÓLNA 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany dotyczący Dobudowy ewakuacyjnych klatek schodowych do budynku Internatu Zespół Szkół Centrum Kształcenia Rolniczego w Potoczku, Potoczek Podstawa opracowania Projekt architektoniczny Inwentaryzacja obiektu oraz dokumentacja fotograficzna, Aktualne przepisy i normy Lokalizacja. Budynek internatu zlokalizowany jest w miejscowości Potoczek nr 43 gm. Potok Wielki Zakres opracowania Zakresem opracowania jest projekt budowlany klatek schodowych, które zostaną wykonane po dwóch stronach budynku Interrnatu. Projektuje się klatki schodowe o konstrukcji stalowej posadowione na stopach żelbetowych. Projekt konstrukcyjny jest integralną częścią wielobranżowego projektu i należy go rozpatrywać łącznie z innymi projektami. Opracowanie obejmuje część konstrukcyjną projeku architektonicznobudowlanego budynku mieszkalnego wielorodzinnego. Projekt obejmuje opis techniczny, przyjęte obciążenia oraz wyciąg z obliczeń statycznych Wykaz norm PPN-EN Eurokod : Podstawy projektowania konstrukcji PN-EN : Eurokod 7: Projektowanie geotechniczne. Część 1: Zasady ogólne PN-EN : Eurokod 7: Projektowanie geotechniczne. Część 2: Rozpoznanie i badanie podłoża gruntowego PN-EN : Eurokod 1: Oddziaływania na konstrukcje. Część 1-1. Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach. PN-EN : Eurokod 1: Oddziaływania na konstrukcje-część 1-3: Oddziaływania ogólne- Obciążenie śniegiem. 4

5 PN-EN : Eurokod 1: Oddziaływania na konstrukcje-część 1-4: Oddziaływania ogólne- Oddziaływania wiatru PN-EN : Eurokod 1: Oddziaływania na konstrukcje. Część 1-6: Oddziaływania ogólne Oddziaływania w czasie wykonywania konstrukcji. PN-EN : Eurokod 2: Projektowanie konstrukcji z betonu-część 1-1: Reguły ogólne i reguły dla budynków PN-EN : Eurokod 3: Projektowanie konstrukcji stalowych - Część 1-1: Reguły ogólne i reguły dla budynków. 2. WARUNKI POSADOWIENIA KONSTRUKCJI Przedmiotowa dokumentacja w rozumieniu art.6 Prawo geologiczne i górnicze nie wymaga zatwierdzenia przez organy samorządowej administracji geologicznej. Projektowany obiekt zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych należy zaliczyć do I kategorii geotechnicznej. Fundament należy posadowić na gruncie rodzimym nośnym. W przypadku natrafienia na grunt nie nośny lub nasypowy należy go wybrać aż do poziomu gruntu nośnego i zastąpić chudym betonem lub piaskiem zagęszczonym warstwami grubości 20cm do stopnia zagęszczenia Is = 0,98 (wg. Proctora). Nie dopuszczalne jest uplastycznienia się gruntów spoistych. Uplastyczniony grunt należy wybrać i zastąpić piaskiem zagęszczonym warstwami do stopnia zagęszczenia Is = 0,98. W przypadku konieczności prowadzenia robót ziemnych i fundamentowych poniżej poziomu wody gruntowej należy stosować odwodnienie tymczasowe igłofiltrami lub zapomocą metody studniarskiej. Poziom posadowienia dla miasta Biłgoraja wynosi 1,2m poniżej poziomu terenu. Do obliczeń przyjęto maksymalne naprężenia w gruncie równe 150kPa. Roboty ziemne i fundamentowe należy wykonywać zgodnie z normą PN-68/B oraz wytycznymi podanymi w opracowaniu ITB: "Warunki techniczne wykonania i odbioru robót budowlano-montażowych" tom 1, część 1, wydanym przez Arkady w 1989r. 5

6 Roboty żelbetowe prowadzić zgodnie z PN-63/B oraz Warunkami Technicznymi Odbioru Robót Budowlano-Montażowych ITB Tom I i IV. Stosowane materiały muszą posiadać niezbędne atesty i świadectwa dopuszczenia, urządzenia powinny posiadać deklarację zgodności z PN lub aprobatę techniczną. Stopy przybudynku Internatu należy wykonać odcinkami 1m i posadowić na poziomie istniejących ław. Niedopuszczalne jest całkowite odsłonienie ściany fundamentowej oraz ław fundamentowych sąsiedniego obiektu. Wszelkie różnice pomiędzy stanem projektowanym a stanem istniejącym należy zgłosić Projektantowi. 3. PROJEKTOWANE ELEMENTY KONSTRUKCJI Projektowane klatki schodowe zostaną wykonane po obu stronach budynku Internatu. Zaprojektowano klatki schodowe w postaci przestrzennych konstrukcji stalowych, których główna konstrukcja składać się będzie z słupów HEB160 i belek IPE180. Biegi schodowe zaprojektowano z ceowników walcowanych C180 oraz stopni schodowych Mostostal typ 1200x240x150. Na spocznikach zostaną ułożone kraty pomostowe Mostostal o wys. 40mm. Klatkę podzielono na elementy montażowe montowane za pomocą śrub, oraz elementy prefabrykowane- ramy w osiach A i B, które zostaną połączone w zakładzie prefabrykacji. Dach klatek zaprojektowany został jako blacha trapezowa oparta na płatwiach IPE120. Blachę należy mocować na każdej fali do płatwii Założenia do obliczeń statycznych Obciążenie wiatrem Wysokość nad poziomem morza [m] A= 200 m Strefa obciążenia wiatrem Strefa 1 Wartość podstawowa bazowej prędkości wiatru Vb.o 22,00 m/s Wartość podstawowa bazowej ciśnienia prędkości wiatru qb.o 0,30 kn/m2 Współczynnik kierunkowy Cdir 1 Współczynnik sezonowy Cseason 1 6

7 Wartość bazowa prędkości wiatru Vb 22 m/s Kategoria terenu Kategoria III Wymiar chropowatości zo 0,3 Wysokość minimalna zmin 5 Wysokość maksymalna zmax 400 Wysokość obiektu nad poziomem gruntu [m] h= 6,2 m Wymiar budynku prostopadły do kierunku wiatru- długość b= 5,6 m Wymiar budynku równolegle do kierunku wiatru- szerokość d= 3,4 m Obliczeniowa wysokość nad poziomem gruntu [m] z 6,2 m Współczynnik chropowatości terenu Cr(z) 0,731 Współczynnik ekspozycji Ce(z) 1,68 Współczynnik rzeźby terenu Co 1,00 Średnia prędkość wiatru Vm(z) 23,73 m/s Obliczeniowa wysokość nad poziomem gruntu [m] z=h 1 m Współczynnik turbulencji ki 1 Turbulenicja wiatru Iv(z=h) 0,33 Gęstość powietrza ρ 1,25 kg/m3 Wartość szczytowa ciśnienia prędkości wiatru qp(z) 534,59 Pa 0,54 kn/m2 WSPÓŁCZYNNIK KONSTRUKCYJNY CsCd 1, Obciążenie śniegiem Strefa obciążenia śniegiem Strefa 3 Wartość charakterystyczna obciążenia śniegiem gruntu sk 1,20 kn/m2 Zestawienie obciążeń na połać dachową [kn/m 2 ] s=μi Ce Ct sk Ct 1,00 Ce 1 μ1 0,80 Wartość charakterystyczna obciążenia śniegiem s(μ1) 0,96 kn/m Rozwiązania konstrukcyjno-materiałowe podstawowych elementów konstrukcyjnych Podstawowe elementy konstrukcyjne zaprojektowane zostały z następujących materiałów: - beton konstrukcyjny fundamentów C20/25 (cement hutniczy III/A 32.5 NA) - klasy ekspozycji XC1, XF3, XA1; - beton podkładowy C8/10; 7

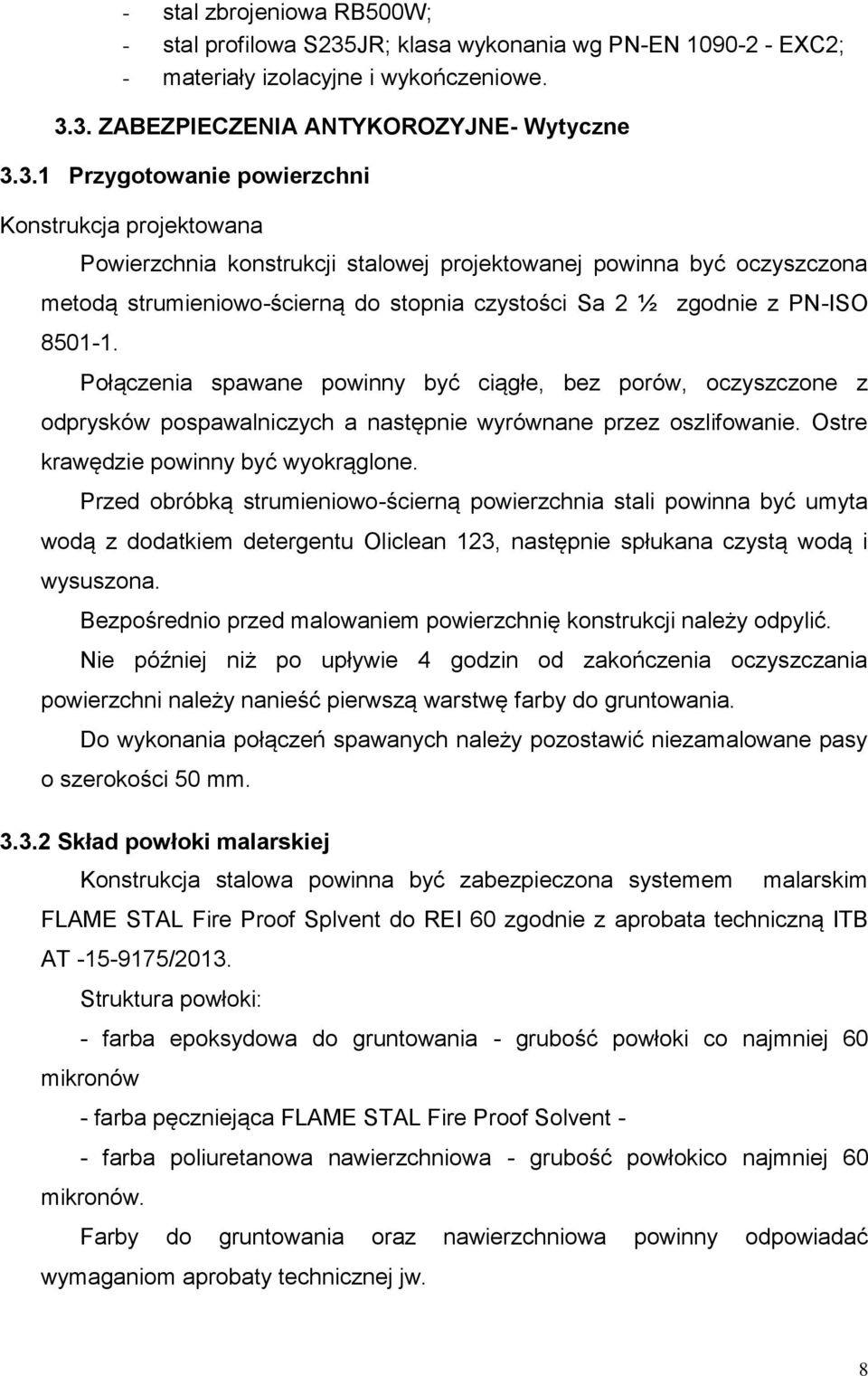

8 - stal zbrojeniowa RB500W; - stal profilowa S235JR; klasa wykonania wg PN-EN EXC2; - materiały izolacyjne i wykończeniowe ZABEZPIECZENIA ANTYKOROZYJNE- Wytyczne Przygotowanie powierzchni Konstrukcja projektowana Powierzchnia konstrukcji stalowej projektowanej powinna być oczyszczona metodą strumieniowo-ścierną do stopnia czystości Sa 2 ½ zgodnie z PN-ISO Połączenia spawane powinny być ciągłe, bez porów, oczyszczone z odprysków pospawalniczych a następnie wyrównane przez oszlifowanie. Ostre krawędzie powinny być wyokrąglone. Przed obróbką strumieniowo-ścierną powierzchnia stali powinna być umyta wodą z dodatkiem detergentu Oliclean 123, następnie spłukana czystą wodą i wysuszona. Bezpośrednio przed malowaniem powierzchnię konstrukcji należy odpylić. Nie później niż po upływie 4 godzin od zakończenia oczyszczania powierzchni należy nanieść pierwszą warstwę farby do gruntowania. Do wykonania połączeń spawanych należy pozostawić niezamalowane pasy o szerokości 50 mm Skład powłoki malarskiej Konstrukcja stalowa powinna być zabezpieczona systemem malarskim FLAME STAL Fire Proof Splvent do REI 60 zgodnie z aprobata techniczną ITB AT /2013. Struktura powłoki: - farba epoksydowa do gruntowania - grubość powłoki co najmniej 60 mikronów - farba pęczniejąca FLAME STAL Fire Proof Solvent - - farba poliuretanowa nawierzchniowa - grubość powłokico najmniej 60 mikronów. Farby do gruntowania oraz nawierzchniowa powinny odpowiadać wymaganiom aprobaty technicznej jw. 8

9 3.3.3 Warunki wykonania prac malarskich Wykonanie robót malarskich należy powierzyć firmie specjalistycznej. Podczas wykonywania robót należy zapewnić temperaturę podłoża i otoczenia optymalnie co najmniej 5oC oraz co najmniej 3oC wyższą od temperatury punktu rosy powietrza. Nie należy malować powierzchni ogrzanych powyżej 40oC. Wilgotność względna powietrza nie powinna przekraczać 80%. Nie wolno wykonywać prac malarskich na zewnątrz w czasie deszczu, mgły, mżawki oraz gdy na konstrukcji występuje rosa. Podczas wykonywania robót należy kontrolować warunki klimatyczne, sposób nakładania wyrobu malarskiego, kolejność nakładania warstw oraz okres czasu do nakładania kolejnych warstw. Sposób przygotowania farb do malowania, parametry natrysku oraz parametry technologiczne wykonania, w tym czasy schnięcia i sezonowania powłoki malarskiej, przyjąć zgodnie z instrukcją producenta wyrobów. Krawędzie, naroża, połączenia spawane oraz śrubowe należy wstępnie pomalować pędzlem. Świeżo wykonane powłoki powinny być chronione przed wilgocią i zapyleniem. Powierzchnia do malowania powinna być sucha i czysta, zarówno przy nakładaniu farby do gruntowania, jak i następnych. Farby powinny być nanoszone natryskiem bezpowietrznym lub pędzlem. W przypadku malowania pędzlem wskazane jest rozcieńczenie farby oraz należy przewidzieć konieczność nałożenia dodatkowych warstw dla uzyskania żądanej grubości powłoki. Świeżo wykonane powłoki powinny być chronione przed wilgocią i zapyleniem. Farby powinny posiadać świadectwa badań, aktualny termin ważności oraz oryginalne i szczelnie zamknięte opakowania. Uwaga! Przed pomalowaniem starej powłoki zaleca się wykonanie próbnego wymalowania na małej powierzchni. Do wykonania powłok malarskich mogą być zastosowane inne materiały o równorzędnych parametrach technicznych. 9

10 3.3.4 Kontrola jakości wykonanej powłoki Kontrola wykonania zabezpieczenia powinna obejmować: przygotowanie powierzchni - stopień czystości przez porównanie z wzorcem zgodnie z PN-ISO ocenę wizualną pokrycia niedopuszczalne są wady powierzchniowe takie jak: niedomalowania, zacieki, zmarszczenia, kratery, pęcherze, odstawanie powłoki, wtrącenia ciał obcych w powłoce. Defekty w powłoce powinny być usuwane na bieżąco. pomiary grubości suchej powłoki - należy wykonywać po pełnym utwardzeniu powłoki zgodnie z PN-EN ISO Wyniki pomiarów powinny być zaakceptowane jeśli osiągają wartości 0,8 do 1,0 wartości specyfikowanej, jeśli średnia arytmetyczna z wszystkich pomiarów ma wartość grubości specyfikowanej lub ją przewyższa. Obszary, w których grubość jest niższa od 0,8 wartości specyfikowanej muszą być domalowane. Pojedynczy wynik maksymalny nie powinien przekraczać trzykrotnej grubości specyfikowanej Warunki BHP Farby wchodzące w skład zestawu malarskiego zawierają szkodliwe dla zdrowia i palne substancje, które wydzielają się podczas aplikacji farb i schnięcia powłok. Należy unikać wdychania par i mgły wyrobów oraz kontaktu z oczami i skórą. Prace malarskie należy wykonywać przy dobrej wentylacji. W rejonie wykonywanych prac należy wprowadzić zakaz stosowania otwartego ognia i narzędzi powodujących iskrzenie. Do wykonywania robót należy dopuścić osoby przeszkolone w zakresie bezpieczeństwa i higieny pracy, wyposażone w odzież ochronną i ochrony osobiste. Należy stosować się do zaleceń zawartych w kartach charakterystyki substancji niebezpiecznej. Stanowiska pracy wyposażyć w podręczny sprzęt gaśniczy. Konstrukcje stalowe należy oczyścić do stopnia czystości Sa 21/2 zgodnie z PN ISO 85011, a następnie zabezpieczyć powłoką malarską z farb epoksydowych i poliuretanowych zgodnie z PN-EN ISO , przyjmując kategorię korozyjności atmosfery C5I i długi okres trwałości powłoki malarskiej. 10

11 Dla zastosowanych materiałów powinny być uzyskane od producenta deklaracje właściwości użytkowych. 3.4 IZOLACJE WILGOCIOWE i WODNE Powierzchnie betonu stóp fundamentowych należy zabezpieczyć przeciwilgociowo powierzchniowo. 3.5 Warunki bhp w trakcie montażu i eksploatacji obiektu. Przed podjęciem pracy przez pracownika należy przeprowadzić ocenę ryzyka oraz określić zakres działania i zapewnić bezpieczeństwo pracy. Każdy pracownik musi posiadać zgodę Zarządcy obiektu na prowadzoną pracę. W trakcie montażu i eksploatacji konstrukcji pracownicy przystępujący do pracy na wysokości powinni być do ww. prac przeszkoleni. Każdy pracownik powinien znać przepisy i zasady bezpieczeństwa i higieny pracy. Pracownicy pracujący na wysokości powinni: posiadać aktualne badania lekarskie, uprawnienia do pracy na wysokości oraz wyposażenie w postaci szelek i kasków ochronnych. Prace montażowe na zewnątrz prowadzić przy dobrych warunkach pogodowych. Zgodnie z Rozporządzeniem MSWiA z dnia r. w sprawie ochrony ppoż. budynków i innych obiektów budowlanych i terenów (Dz. U. z 2010 r. Nr 109 poz. 719) projekt niniejszy nie wymaga uzgodnienia pod względem zgodności z wymaganiami ochrony przeciwpożarowej. Całość robót wykonać pod nadzorem osoby uprawnionej oraz zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montażowych i przy zachowaniu obowiązujących przepisów BHP. 3.6 ZALECENIA WYKONAWCZE Przed przystąpieniem do wykonania robót związanych z montażem konstrukcji, należy sprawdzić wymiary w naturze i dokładnie zlokalizować wszystkie konstrukcje oraz sprawdzić zgodność ich ustawienia z wymaganiami technologicznymi. Należy dokonać analizy warunków montażu poszczególnych elementów z uwzględnieniem istniejącego zagospodarowania dachu, należy uwzględnić te warunki podczas prowadzenia prac. Przyjęte rozwiązania projektowe mogą być zmienione przez Projektanta w ramach nadzoru autorskiego z uwzględnieniem zobowiązań wynikających z przepisów prawa budowlanego oraz z praw osób trzecich. Wykonanie i tolerancje konstrukcji stalowej wg: - PN-B-06200/2002 Warunki wykonania i odbioru konstrukcji stalowych oraz zgodnie z warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych t.iii 11

12 Montaż elementów mocujących należy wykonać pod nadzorem osoby posiadającej doświadczenie oraz wymagane uprawnienia wykonawcze. Wszystkie śruby-wkręty zastosowane do montażu belek aluminiowych należy wykonać z należytą starannością. Po wykonaniu instalacji modułów fotowoltaicznej należy przeprowadzać okresowe kontrole; kontroli podlegają przede wszystkim połączenia. Kontrolę połączeń należy przeprowadzić także po każdorazowym odśnieżaniu dachu. W przypadku stwierdzenia wadliwego połączenia należy zastosować prace naprawcze. Stosowane materiały muszą posiadać niezbędne atesty i świadectwa dopuszczenia, urządzenia powinny posiadać deklarację zgodności z PN lub aprobatę techniczną. Uwaga! Przypominam, że w razie występowania niekorzystnych warunków atmosferycznych, które mogą spowodować uszkodzenie obiektu budowlanego lub sprowadzić zagrożenie dla życia lub zdrowia ludzi, bezpieczeństwa mienia lub środowiska, właściciele i zarządcy zobowiązani są do zapewnienia bezpiecznego użytkowania obiektu budowlanego, zgodnie z art. 61 pkt. 2 ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2006 r. Nr 156, poz z pózn. zm.). W szczególności do obowiązków inwestora należy dbałość o należyty stan techniczny budynku, w tym nie dopuszczanie do przeciążenia konstrukcji budynku przez zalęgający na dachu śnieg i zapewnienie w razie konieczności odśnieżania dachu (wykonywać ręcznie) i elementów elewacji budynku. Obowiązek ten obejmuje także usuwanie sopli, brył, nawisów lodowych i śniegowych, mogących zagrozić bezpieczeństwu osób znajdujących się na ciągach pieszych i jezdnych przebiegających bezpośrednio do budynku. Należy przy tym pamiętać, że niewłaściwe wykonywanie prac związanych z usuwaniem śniegu z dachu może stwarzać ogromne zagrożenie zarówno dla samego budynku, jak i osób wykonujących te prace. Dlatego musza być one prowadzone z zachowaniem zasad bezpieczeństwa i przepisów BHP. Upr. bud. mgr inż. Jarosław Droździel MAZ/0098/PWOK/10 12
