1 Projekt budowlany PRZEBUDOWA INSTALACJI GAZOWEJ Budynek mieszkalny wielorodzinny ul. Małeckiego 16, Poznań DOKUMENTACJA TECHNICZNA PROJEKT : Przebudowa instalacji gazowej STADIUM : Projekt Budowlany OBIEKT : Budynek mieszkalny wielorodzinny kategoria XIII ADRES : ul. Małeckiego 16 Obręb Łazarz, arkusz 32, działka 42 Poznań INWESTOR : Wspólnota Mieszkaniowa ul. Małeckiego 16 Poznań Biuro Obsługi Mieszkańców nr 5 ul. Nehringa Poznań PROJEKTANT : inż. Aleksander Grembowski upr. 143/80/Pw SPRAWDZIŁA : mgr inż. Izabela Wojciechowska upr. WKP/0160/PWOS/16 OPRACOWAŁA : inż. Monika Niedźwiedzińska Poznań, grudzień 2018r. ` 1 Projekt sporządził: "KlimaX" Aleksander Grembowski

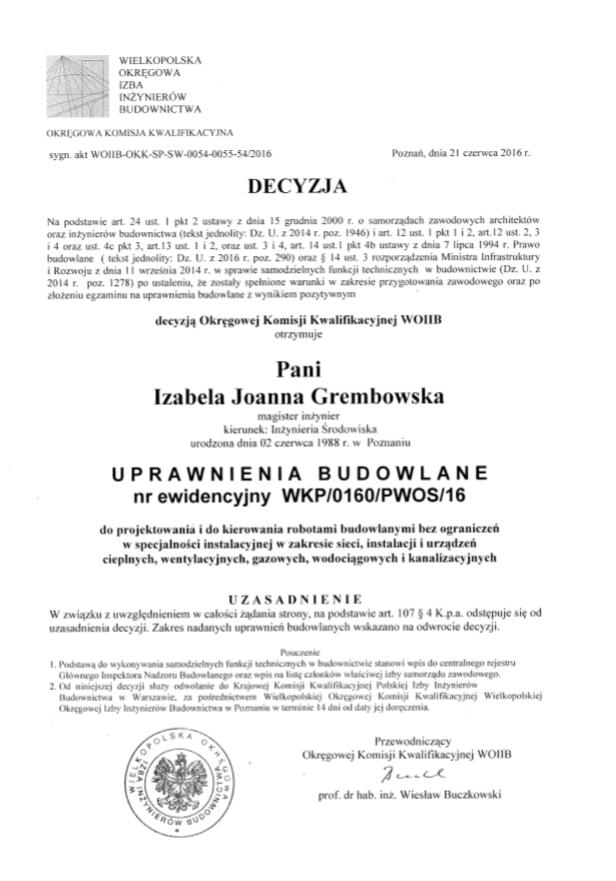

2 Projekt budowlany PRZEBUDOWA INSTALACJI GAZOWEJ Budynek mieszkalny wielorodzinny ul. Małeckiego 16, Poznań Spis treści 1. Dane ogólne Przedmiot opracowania Podstawa opracowania Zakres opracowania Opis stanu istniejącego Rozwiązanie techniczne Wewnętrzna instalacja gazowa Zestawienie kubatury oraz obciążeń pomieszczeń mocą cieplną urządzeń gazowych Odprowadzenie spalin Wentylacja pomieszczeń Zabezpieczenie antykorozyjne Próba szczelności instalacji gazowej Odbiór i uruchomienie instalacji Uwagi końcowe... 7 Załączniki 1. Opinia kominiarska nr 289/2018 z dnia r. kominiarz Krzysztof Szafrański 2. Uprawnienia projektanta i sprawdzającego 3. Oświadczenie projektanta i sprawdzającego 4. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zestawienie rysunków skala 1. Rzut piwnicy istniejąca instalacja gazowa 1 : Rzut parteru istniejąca instalacja gazowa 1 : Rzut I piętra istniejąca instalacja gazowa 1 : Rzut II piętra istniejąca instalacja gazowa 1 : Rzut III piętra istniejąca instalacja gazowa 1 : Rzut IV piętra istniejąca instalacja gazowa 1 : Rzut poddasza- istniejąca instalacja gazowa 1 : Rzut piwnicy projektowana instalacja gazowa 1 : Rzut parteru projektowana instalacja gazowa 1 : Rzut I piętra projektowana instalacja gazowa 1 : Rzut II piętra projektowana instalacja gazowa 1 : Rzut III piętra projektowana instalacja gazowa 1 : Rzut IV piętra projektowana instalacja gazowa 1 : Rzut poddasze projektowa instalacja gazowa 1 : Aksonometria instalacji gazowej od zaworu głównego do gazomierzy 1 : 100 ` 2 Projekt sporządził: "KlimaX" Aleksander Grembowski

3 Projekt budowlany PRZEBUDOWA INSTALACJI GAZOWEJ Budynek mieszkalny wielorodzinny ul. Małeckiego 16, Poznań 1. Dane ogólne 1.1. Przedmiot opracowania Przedmiotem opracowania jest projekt budowlany przebudowy instalacji gazowej w budynku mieszkalnym wielorodzinnym zlokalizowanym przy ul. Małeckiego 16 w Poznaniu Podstawa opracowania Zlecenie Inwestora. Archiwalne podkłady architektoniczno budowlane. Opinia kominiarska protokół z okresowej kontroli przewodów kominowych. Wizja lokalna. Katalogi urządzeń. Obowiązujące przepisy i normy Zakres opracowania W zakres opracowania wchodzi przebudowa wewnętrznej instalacji gazowej w budynku mieszkalnym. Modernizacja przyłącza nie wchodzi w zakres opracowania. Projekt obejmuje wymianę instalacji rurowej wraz z zapewnieniem wentylacji pomieszczeń z urządzeniami gazowymi oraz prawidłowym odprowadzeniem spalin z urządzeń gazowych. 2. Opis stanu istniejącego Odbiorniki gazu w przedmiotowym budynku zasilane są z przyłącza gazowego niskiego ciśnienia. Kurek główny znajduje się na elewacji budynku. Instalacja zasila kuchenki gazowe, kotły gazowe oraz podgrzewacze c.w.u. Poziom od przyłącza do pionów prowadzony jest pod stropem piwnicy. Piony i gazomierze znajdują się w mieszkaniach lub na klatkach schodowych. 3. Rozwiązanie techniczne 3.1. Wewnętrzna instalacja gazowa Projektuje się wymianę przewodów instalacji gazowej. Piony oraz gazomierze zamontować zgodnie z załączonymi rysunkami. Instalację wewnętrzną prowadzoną w piwnicy oraz piony, do gazomierzy, wykonać z rur stalowych czarnych przewodowych bez szwu łączonych przez spawanie, natomiast przy gazomierzach na gwint łącznikami czarnymi. Instalację od gazomierzy do odbiorników wykonać z rur miedzianych łączonych przez lutowanie lutem twardym. Dopuszcza się stosowanie innych sposobów łączenia rur, jeżeli spełniają one wymagania szczelności i trwałości określone w Polskiej Normie dotyczącej przewodów gazowych dla budynków. Odbiorniki gazowe łączyć z instalacją za pomocą połączeń gwintowanych. Do mocowania rur instalacji gazowej z miedzi należy stosować uchwyty wykonane z materiałów niepalnych z przekładkami ` 3 Projekt sporządził: "KlimaX" Aleksander Grembowski

4 Projekt budowlany PRZEBUDOWA INSTALACJI GAZOWEJ Budynek mieszkalny wielorodzinny ul. Małeckiego 16, Poznań tłumiącymi drgania. Uchwyty (obejmy) powinny być mocowane przy pomocy stalowych kołków rozporowych o konstrukcji uwzględniającej materiał, z którego wykonana została przegroda budowlana. Wszystkie przewody wewnątrz budynku prowadzić po wierzchu ścian pod stropem poszczególnych pomieszczeń. Połączenia instalacji z urządzeniami gazowymi wykonać jako rozłączne stosując śrubunki. Przed kuchenkami zamontować zawory odcinające do gazu DN15. Przed przepływowymi podgrzewaczami wody zamontować zawory odcinające oraz siatkowe filtry do gazu DN 20. Należy zapewnić odległość gazomierzy od przyborów gazowych w rzucie poziomym min.1,0 m oraz min. 3,0 m po rozwinięciu instalacji. Do pomiaru ilości zużytego gazu dla mieszkań wyposażonych w podgrzewacz gazowy i kuchenkę gazową projektuje się gazomierze miechowe G 4. Do pomiaru ilości zużytego gazu dla mieszkań wyposażonych w kuchenkę gazową projektuje się gazomierze miechowe G 1,6. Poziom podstawy gazomierza powinien mieścić się w przedziale od 0,3 m do 1,80 m nad posadzką. Przed każdym gazomierzem należy zamontować zawór odcinający DN25. Przewody instalacji gazowej, w stosunku do przewodów innych instalacji stanowiących wyposażenie budynku (centralnego ogrzewania, wodnej, kanalizacyjnej, elektrycznej, piorunochronnej itp.), należy lokalizować w sposób zapewniający bezpieczeństwo ich użytkowania. Odległość między przewodami instalacji gazowej a innymi przewodami powinna umożliwiać wykonanie prac konserwacyjnych. Poziome odcinki instalacji gazowych powinny być usytuowane w odległości co najmniej 0,1 m powyżej tych przewodów instalacyjnych. Przewody instalacji gazowej krzyżujące się z innymi przewodami instalacyjnymi powinny być od nich oddalone co najmniej o 20 mm. Przejścia przewodów przez przegrody budowlane wykonać w rurach stalowych ochronnych, których średnica wewnętrzna będzie co najmniej 20 mm większa od średnicy rury gazowej. Przestrzeń między rurami należy uszczelnić ogniochronną masą uszczelniającą. W rurze ochronnej nie należy wykonywać żadnych połączeń rurociągów Zestawienie kubatury oraz obciążeń pomieszczeń mocą cieplną urządzeń gazowych Kubatura pomieszczeń z urządzeniami gazowymi pobierającymi powietrze z pomieszczenia powinna wynosić co najmniej 8 m 3 i nie może być przekroczone dopuszczalne obciążenie pomieszczeń mocą cieplną urządzeń gazowych. Wysokość pomieszczenia z urządzeniami gazowymi min. 2,2 m. Kubatura pomieszczeń z urządzeniami gazowymi z zamkniętą komorą spalania co najmniej 6,5 m 3. Do obliczeń obciążeń pomieszczeń mocą cieplną urządzeń przyjęto: - kuchenka gazowa 4-palnikowa z piekarnikiem gazowym: 11 kw, - kuchenka gazowa 4-palnikowa z piekarnikiem elektrycznym: 8 kw,. - podgrzewacz gazowy z otwartą komorą spalania: 17 kw ` Projekt sporządził: "KlimaX" Aleksander Grembowski 4

5 Projekt budowlany PRZEBUDOWA INSTALACJI GAZOWEJ Budynek mieszkalny wielorodzinny ul. Małeckiego 16, Poznań Maksymalne obciążenie pomieszczeń mocą cieplną urządzeń gazowych zgodnie z 172 pkt. 1. Dz.U z póź. zm., nie może zostać przekroczone. Zestawienie obciążeń przedstawiono w części rysunkowej. W pomieszczeniach, w których warunki nie są spełnione, urządzenia należy wymienić Odprowadzenie spalin Do projektu dołączono opinię kominiarską wskazującą przewody kominowe, do których odprowadzone są spaliny z podgrzewaczy przepływowych. ul. Małeckiego 16 Mieszkanie 5: - odłączyć odprowadzenie spalin z grupy kominowej 7 przewód nr 4 i podłączyć do przewodu nr 2 w grupie kominowej Wentylacja pomieszczeń Wentylacja wywiewna z pomieszczeń z urządzeniami gazowymi realizowana jest poprzez kratki wentylacyjne przyłączone do istniejących przewodów kominowych. Powierzchnia netto kratki powinna wynosić co najmniej 200cm 2. Górna krawędź kratek wentylacyjnych powinna znajdować się 15 cm od sufitu. W celu zapewnienia prawidłowej pracy urządzeń gazowych, pobierających powietrze do spalania z pomieszczenia, należy wykonać: - do kuchni z oknem i kuchenką gazową i/lub gazowym podgrzewaczem wody z otwartą komorą spalania nawiewnik o regulowanym stopniu otwarcia montowany w górnej części okna (w ościeżnicy, ramie skrzydła, między ramą skrzydła a górną krawędzią szyby zespolonej) lub w otworze okiennym (między nadprożem a górną krawędzią ościeżnicy, w obudowie rolety zewnętrznej) lub w przegrodzie zewnętrznej ponad oknem w przypadku wymiany okien na stolarkę PCV. W przypadku stolarki starej drewnianej przez okno wyposażone w skrzydło uchylno-rozwieralne, górny wywietrznik uchylny lub górne skrzydło uchylne, - do kuchni z oknem i kuchenką gazową i/lub kotłem z otwartą komorą spalania nawiew bezpośrednio z zewnątrz o powierzchni min. netto 200cm 2, - do łazienki z oknem lub bez okna oraz z kotłem z otwartą komorą spalania nawiew bezpośrednio z zewnątrz o powierzchni min. netto 200cm 2, - do łazienki z oknem oraz z podgrzewaczem wody z otwartą komorą spalania nawiewnik zgodnie w opisem powyżej, - do łazienki bez okna oraz z podgrzewaczem wody z otwartą komorą spalania nawiew pośredni z pomieszczeń sąsiednich. W pomieszczeniach sąsiednich należy zamontować nawiewniki okienne zgodnie z opisem powyżej, ` 5 Projekt sporządził: "KlimaX" Aleksander Grembowski

6 Projekt budowlany PRZEBUDOWA INSTALACJI GAZOWEJ Budynek mieszkalny wielorodzinny ul. Małeckiego 16, Poznań - w drzwiach do pomieszczeń z urządzeniami gazowymi należy wykonać otwory w dolnej części o powierzchni min. 220 cm 2 (powierzchnia netto, czynna), - drzwi do pomieszczeń z urządzeniami gazowymi należy wykonać otwierane na zewnątrz pomieszczenia, - na klatce schodowej w górnej części wykonać otwór o powierzchni netto 200 cm 2. Uwaga: W celu zapewniania bezpiecznego użytkowania pomieszczeń z urządzeniami gazowymi zaleca się zamontować czujniki tlenku węgla i gazu. Małeckiego 16: Mieszkanie 12 -wentylację kuchni podłączyć do przewodu nr 1 w grupie kominowej Zabezpieczenie antykorozyjne W celu zabezpieczenia przed korozją przewodów gazowych, należy wszystkie rury stalowe oczyścić szczotkami stalowymi i pomalować dwoma warstwami farby antykorozyjnej. Rozprowadzenie przewodów do poszczególnych gazomierzy oraz od gazomierzy do mieszkań pomalować w kolorze ścian. 5. Próba szczelności instalacji gazowej Przed przekazaniem do użytkowania instalacji gazowej należy przeprowadzić główną próbę szczelności. Próbę wykonać oddzielnie dla części instalacji przed gazomierzem, odrębnie dla pozostałej części instalacji z pominięciem gazomierzy. Próbę wykonać przed wykonaniem zabezpieczenia antykorozyjnego, po jej oczyszczeniu, zaślepieniu końcówek, otwarciu kurków i odłączeniu odbiorników. Próbę szczelności wykonać przy użyciu sprężonego powietrza o ciśnieniu 0,05 MPa, a dla instalacji znajdującej się w pomieszczeniu mieszkalnym 0,1 MPa. Manometr użyty do przeprowadzenia próby szczelności powinien spełniać wymagania klasy dokładności 0,6 i posiadać świadectwo legalizacji. Zakres pomiarowy manometru powinien wynosić: 0-0,06 MPa w przypadku ciśnienia próbnego wynoszącego 0,05 MPa, 0-0,16 MPa w przypadku ciśnienia próbnego wynoszącego 0,1 MPa. Wynik głównej próby szczelności uznaje się za pozytywny, jeżeli w czasie 30 minut od ustabilizowania się ciśnienia czynnika próbnego nie nastąpi spadek ciśnienia. Z przeprowadzenia próby szczelności sporządza się protokół, który powinien być podpisany przez właściciela budynku oraz wykonawcę instalacji gazowej. Po dokonaniu montażu gazomierzy należy: - odpowietrzyć i napełnić instalację gazem, ` 6 Projekt sporządził: "KlimaX" Aleksander Grembowski

7 Projekt budowlany PRZEBUDOWA INSTALACJI GAZOWEJ Budynek mieszkalny wielorodzinny ul. Małeckiego 16, Poznań - sprawdzić szczelność połączeń gazomierza z instalacją gazową przyrządem o czułości co najmniej 0,25 % metanu lub przy zastosowaniu środka spieniającego. 6. Odbiór i uruchomienie instalacji Odbiór instalacji gazowej może być przeprowadzony po wykonaniu pozytywnych prób szczelności. Napełnienie instalacji gazem przez otwarcie dopływu gazu i usunięcie z rurociągu powietrza może nastąpić dopiero po sprawdzeniu szczelności instalacji. Przed uruchomieniem instalacji gazowej należy zapewnić prawidłową wentylację w pomieszczeniach oraz odprowadzenie spalin z urządzeń gazowych. Należy sprawdzić szczelność oraz drożność istniejących przewodów kominowych. W razie konieczności przewody udrożnić oraz uszczelnić. 7. Uwagi końcowe Wszystkie prace należy wykonać zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej z zachowaniu należytej staranności oraz zgodnie z zasadami bhp i p.poż. Wszystkie materiały zastosowane do montażu instalacji muszą posiadać niezbędne atesty, aprobaty techniczne oraz deklaracje zgodności, dopuszczające je do stosowania do montażu instalacji gazowej i wentylacyjnej na terenie Polski. Urządzenia i armaturę podłączyć zgodnie z DTR tych urządzeń dostarczonymi przez producentów. Sposób układania i mocowania przewodów wykonać zgodnie z wytycznymi producenta rur. Należy wykonać uziemienie instalacji gazowej. Przed montażem przewodów wentylacyjnych i spalinowych, w razie konieczności zdemontować istniejące wyposażenia pomieszczeń (kuchenki, piece, umywalki, wanny, itd.). Po wykonaniu przewodów należy zamontować wyposażenie. Po dokonaniu zmian podłączeń kominowych należy zlecić wykonanie nowej ekspertyzy kominiarskiej celem sprawdzenia prawidłowości podłączeń. Przyjmuje się, że wykonawca ma odpowiednie kwalifikacje i wyposażenie do wykonania robót zgodnie z projektem. Zmiana użytych materiałów na inne, niż określone w projekcie, może być dokonana jedynie w uzgodnieniu z autorem projektu. Brak wskazania na rysunku technicznym elementu, którego zastosowanie wynika ze znanych lub powszechnie przyjętych rozwiązań w zakresie sztuki budowlanej nie zwalnia wykonawcy z konieczności skalkulowania i zastosowania takiego elementu w porozumieniu z Inwestorem, a także projektantem i za jego zgodą. Każdy składnik projektowy należy rozpatrywać w dokumentacji w kontekście wszystkich rysunków oraz z uwzględnieniem części opisowej projektu i zasad sztuki budowlanej. ` Projekt sporządził: "KlimaX" Aleksander Grembowski 7

8 Projekt budowlany PRZEBUDOWA INSTALACJI GAZOWEJ Budynek mieszkalny wielorodzinny ul. Małeckiego 16, Poznań Uwagi i opisy zamieszczone w części opisowej projektu są integralną częścią niniejszego opracowania. Rysunki należy rozpatrywać łącznie z opisem technicznym. Obszar oddziaływania obiektu obejmuje działkę Inwestora. Został wyznaczony w oparciu o rozporządzenie w sprawie warunków technicznych jakimi powinny odpowiadać budynki i ich usytuowanie (Dz.U. z 2002 r. nr.75 poz.690 z póź. zm.). ` 8 Projekt sporządził: "KlimaX" Aleksander Grembowski

9 9

10 10

11 11

12 12

13 13

14 14

15 15

16 16

17 17

18 18

19 Poznań, dnia r. OŚWIADCZENIE W świetle art.20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Dz.U. Nr 156 poz.1118 z 2006 r. z późniejszymi zmianami), składamy niniejsze oświadczenie do projektu: Przebudowa instalacji gazowej w budynku mieszkalnym ul. Małeckiego 16 w Poznaniu o sporządzeniu projektu zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant : inż. Aleksander Grembowski upr. 143/80/Pw Sprawdził : mgr inż. Izabela Wojciechowska upr. WKP/0160/PWOS/16 19

20 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA OBIEKT : Budynek mieszkalny wielorodzinny przebudowa instalacji gazowej ADRES : ul. Małeckiego 16 Poznań INWESTOR : Wspólnota Mieszkaniowa ul. Małeckiego 16 Poznań Zarządca: Biuro Obsługi Mieszkańców nr 5 ul. Nehringa Poznań PROJEKTANT : inż. Aleksander Grembowski upr. 143/80/Pw SPRAWDZIŁ : mgr inż. Izabela Wojciechowska upr. WKP/0160/PWOS/16 Poznań, grudzień 2018 r. 20

21 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Zakres i kolejność robót: demontaż przewodów istniejącej instalacji gazowej, montaż nowej instalacji gazowej: - wykonanie przebić w ścianach, stropach i założenie rur ochronnych, - montaż przewodów i zaworów odcinających, wykonanie głównej próby szczelności, podłączenie urządzeń gazowych do instalacji, zabezpieczenie antykorozyjne instalacji, prace montażowe instalacji wentylacyjnej: - udrożnienie istniejących przewodów kominowych, - montaż kratek wentylacyjnych, - sprawdzenie szczelności oraz drożności istniejących przewodów kominowych, odpowietrzenie i napełnienie instalacji gazem. 2. Wykaz istniejących obiektów budowlanych Budynek mieszkalny wielorodzinny. 3. Wykaz elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Brak elementów zagospodarowania działki lub terenu stwarzających zagrożenie. 4. Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia a) wybuch gazu lub pożar prace demontażowe instalacji gazowej, napełnianie instalacji gazem, b) upadek z wysokości - montaż oraz demontaż przewodów gazowych i spalinowych, c) uderzenia spowodowane upadkiem przedmiotów z wysokości - montaż i demontaż przewodów gazowych, d) porażenie prądem elektrycznym dotyczy wszystkich prac, przy których stosowane są urządzenia elektryczne, niezabezpieczone przewody elektryczne, przebicia na przewodach, e) skaleczenia, uderzenia dotyczy wszystkich prac, f) podrażnienia oczy spawanie przewodów. 21

22 5. Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych a) przeprowadzenie szkolenia stanowiskowego oraz zapoznanie pracowników z ryzykiem, b) zapoznanie pracowników z instrukcją postępowania na wypadek pożaru, c) zapoznanie pracowników z instrukcją przeciwpożarową ogólną, d) zapoznanie pracowników z instrukcją BHP, e) zapoznanie pracowników z instrukcją postępowania w sytuacji zaistnienia wypadku, f) zapoznanie pracowników z instrukcją wykonywania prac szczególnie niebezpiecznych oraz w strefie szczególnie niebezpiecznej (prace na wysokości). W przypadku wystąpienia zagrożenia należy stosować się do zaleceń instrukcji postępowania na wypadek zagrożenia. Kierownik budowy (robót) zapozna pracowników z w/w instrukcjami oraz wyznaczy pomieszczenie na punkt pierwszej pomocy sanitarnej i poinformuje o tym wszystkich pracowników. Ponadto poda informację o najbliższym punkcie lekarskim, najbliższej Jednostce Ratowniczo Gaśniczej, najbliższej Komendzie Policji, najbliższym Pogotowiu Gazowniczym. 6. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych a) egzekwowanie przestrzegania przez pracowników przepisów i zasad bezpieczeństwa i higieny pracy przy wykonywaniu robót, b) stosowanie odpowiedniego sprzętu posiadającego pełne zabezpieczenie i dopuszczonego do pracy, c) wyposażenie pracowników w odpowiednią odzież i sprzęt ochrony indywidualnej oraz kontrolowanie jego stosowania, d) wykonywanie pomiarów stanu izolacji przewodów i kabli energetycznych oraz pomiarów skuteczności zabezpieczenia przed porażeniem prądem elektrycznym, e) zabezpieczenie w sposób prawidłowy otworów w ścianach i stropach oraz innych miejsc grożących upadkiem z wysokości, f) wydzielenie strefy niebezpiecznej gdzie jest to niezbędne, g) kierownik budowy (robót) wyznaczy i przeszkoli osoby do bezpośredniego nadzoru nad pracami szczególnie niebezpiecznymi, h) kierownik budowy (robót) określi sposób przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie placu budowy, i) kierownik budowy (robót) wyznaczy pomieszczenie na swoje biuro oraz poda wszystkim pracownikom zatrudnionym na tym placu budowy nr telefonu do biura lub na telefon komórkowy, j) kierownik budowy (robót) wyznaczy miejsca parkowania samochodów dostawczych, pracowników. Ponadto wyznaczy drogi bezpiecznej i sprawnej komunikacji na terenie budowy umożliwiające szybką ewakuację na wypadek pożaru, awarii czy innych zagrożeń, 22

23 k) dokumentacja budowy oraz projekt budowlany będzie znajdować się na terenie budowy, l) kierownik budowy (robót) zapozna pracowników z zakresem robót, m) dokumenty niezbędne do prawidłowej eksploatacji maszyn i innych urządzeń technicznych przechowywane będą na terenie budowy u operatorów maszyn, urządzeń lub u kierownika budowy, n) kierownik budowy (robót) wskaże miejsce lokalizacji pomieszczeń higienicznosanitarnych. 7. Uwagi końcowe Wszelkie materiały użyte do realizacji muszą posiadać atesty i certyfikaty zgodne z obowiązującymi normami. Wszystkie roboty wykonać zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (DZ.U. Nr 47 z 2003r. poz. 401) 23
