Konfiguracja urządzenia WGR614v7. S p i s t r eści

Transkrypt

1 S p i s t r eści 1. Wstęp Podłączenie urządzenia do modemu kablowego (Krok 1) Dostęp do panelu konfiguracji urządzenia (Krok: 2 7) Konfiguracja portu WAN (Krok: 8 9) Kontrola statusu urządzenia (Krok: 10 11) Aktualizacja oprogramowania (Krok: 12 15) Zmiana hasła dostępu do panelu konfiguracji urządzenia (Krok 16) Zmiana parametrów sieci bezprzewodowej (Krok: 17 19) FAQ (Najczęściej zadawane pytania)

2 Niniejszy dokument opisuje konfigurację urządzenia WGR614 do współpracy z usługodawcami internetowymi typu: UPC, Aster 1. Konfiguracja została przeprowadzona dla urządzenia WGR614 w wersji 7 oraz zainstalowanego firmware u w wersji _ Wszystkie dostępne wersje urządzenia można znaleźć na stronie: Stronę wsparcia technicznego dedykowanego urządzeniu WGR614v7 można znaleźć pod następującym adresem: Z przodu urządzenia Netgear WGR614 znajduje się 8 diod (Rysunek 1). Służą one do sygnalizowania poszczególnych funkcji routera. Szczegółowy opis znaczenia poszczególnych diod został umieszczony w Tabeli 1. Rysunek 1 Widok przodu urządzenia WGR614 Tabela 1 Opis znaczenia oraz zachowani diod urządzenia Oznaczenie Zachowanie Opis Zasilanie (Power) Test Sieć bezprzewodowa (Wireless) Internet (Internet Port) Włączona Kolor bursztynowy (mruga) Włączona Kolor zielony Wyłączona Kolor bursztynowy Włączona Wyłączona Włączona Wyłączona Włączona Mruga Zasilanie jest podłączone i urządzenie przeprowadza testy diagnostyczne. Zasilanie jest podłączone i urządzenie przeszło pomyślnie testy diagnostyczne. Zasilanie nie jest podłączone. Urządzenie nie przeszło pomyślnie testów diagnostycznych. Inicjalizacja urządzenia. Urządzenie jest gotowe do działania. Zintegrowany AP 2 jest włączony. Zintegrowany AP jest wyłączony lub zaistniał inny problem. Port WAN urządzenia wykrył połączenie z drugim urządzeniem. Dane są wysyłane/odbierane przez port WAN urządzenia. 1 Są to zwykle usługodawcy, którzy oferują w swoim pakiecie modem kablowy. 2 AP Access Point punkt dostępowy sieci bezprzewodowej

3 Oznaczenie Zachowanie Opis Włączona Kolor zielony Port switcha wykrył połączenie FastEthernet (100Mbps). Mruga Kolor zielony Dane są wysyłane/otrzymywane dla połączenia FastEthernet (100Mbps). LAN (LAN Port 4) Włączona kolor Dane są wysyłane/otrzymywane dla połączenia Ethernet bursztynowy (10Mbps). Mruga kolor bursztynowy Dane są wysyłane/otrzymywane dla połączenia Ethernet (10Mbps). Wyłączona Nie wykryto połączenia dla danego portu. Z tyłu urządzenia Netgear WGR614 znajduje się zestaw elementów (Rysunek 2). Służą one głównie do podłączenia zasilania oraz innych urządzeń do routera. Ich szczegółowy opis został umieszczony w Tabeli 2. Rysunek 2 Widok tyłu urządzenia WGR614 Tabela 2 Opis elementów dostępnych z tyłu urządzenia Oznaczenie Opis Zasilanie (Power) Zasilanie urządzenia: prąd stały, 12V, 1A, 22W. LAN (4 LAN Ports) RJ-45, porty LAN switcha urządzenia. Służą podłączeniu komputerów do routera 3. WAN (Internet Port) RJ-45, port WAN urządzenia. Służy do podłączenia routera do linii z danymi lub modemu DSL. Przycisk reset (Reset Button) Przycisk RESET. Antena (Wireless Antenna) Antena zintegrowanego AP sieci bezprzewodowej. Krok 1. Proszę podłączyć WGR614 do swojego komputera osobistego (PC, laptop) oraz modemu jak to zostało przedstawione na rysunku poniżej (Rysunek 3). 3 Dla typowych zastosowań będą to komputery. Istnieje oczywiście możliwość podłączenia innych urządzeń: kolejnego routera, switcha, print servera, itp. urządzeń

4 Konfiguracja urządzenia WGR614v7 Rysunek 3 Sposób podłączenia urządzenia Krok 2. Do poprawnej konfiguracji routera potrzebne są dane, które można odszukać na spodzie obudowy urządzenia (Rysunek 4): adres IP interfejsu LAN: domyślna nazwa użytkownika: admin domyślne hasło użytkownika: password Rysunek 4 Widok spodu obudowy urządzenia Krok 3. Przed przystąpieniem do konfiguracji urządzenia proszę przywrócić mu ustawienia fabryczne. Sposób, w jaki można to wykonać, został opisany w punkcie 1 FAQ. Krok 4. Po zgromadzeniu niezbędnych danych (Krok 2), proszę uruchomić okno przeglądarki Internet Explorer (v. 5.0 lub wyższa)4. W pasku adresu proszę wpisać adres interfejsu LAN urządzenia w następującym formacie: (Rysunek 5): 4 Przeglądarka Internet Explorer (w wersji 5.0 lub wyższej) jest zalecana do konfiguracji wszystkich urządzeń firmy Netgear (jeżeli oczywiście posiadają możliwość konfiguracji poprzez protokół HTTP). -4-

5 Rysunek 5 Okno wstępnej konfiguracji routera Krok 5. Proszę wybrać opcję drugą opcję: No, I am advanced user i kliknąć na przycisk <Next>. Krok 6. Pojawi się okno służące autoryzacji dostępu do panelu konfiguracji danego urządzenia. W dostępnych polach proszę wpisać odpowiednio (Rysunek 6): User name: admin Password: password - 5 -

6 Rysunek 6 Autoryzacja użytkownika podczas dostępu do panelu sterownia routera Krok 7. Po wpisaniu odpowiednich danych proszę kliknąć przycisk <OK>. Jeżeli dane zostały wprowadzone poprawnie, w oknie przeglądarki pojawi się panel konfiguracyjny urządzenia (Rysunek 7). W przeciwnym przypadku proszę wrócić do kroku nr

7 Rysunek 7 Strona główna panelu konfiguracji routera Krok 8. Proszę wybrać polecenie Basic Settings znajdujące się w okienku po lewej. Krok 9. W oknie zatytułowanym Basic Settings proszę dokonać następujących zmian (Rysunek 8): dla sekcji: Does Your Internet Connection Require A Login? -> proszę wybrać opcję: No, pola z opisami: Account Name oraz Domain Name proszę pozostawić bez zmian, dla sekcji: Internet IP Address -> proszę wybrać opcję: Get Dynamically from ISP, dla sekcji: Domain Name Server (DNS) Address -> proszę wybrać opcję: Get Automatically from ISP, dla sekcji: Router MAC Address -> proszę zaznaczyć opcję: Use Computer MAC Address 5, dokonane zmiany proszę zatwierdzić klikając na przycisk <Apply>. 5 Przy założeniu, że są do urządzenia jest podłączony komputer, który do tej pory był wykorzystywany do łączenia z Internetem. W przeciwnym przypadku proszę wybrać opcję: Use this MAC Address i zdefiniować adres fizyczny kraty sieciowej wykorzystywanej do tej pory. Przy założeniu, że Państwa ISP nie wprowadził zabezpieczeń typu MAC Address Spoofing, proszę wybrać opcję -> Use Default Address

8 Rysunek 8 Strona Basic Settings Krok 10. Proszę wybrać polecenie Router Status znajdujące się w okienku po lewej. Krok 11. W oknie zatytułowanym Router Status proszę sprawdzić następujące dane (Rysunek 9): Firmware Version, który obecnie został zainstalowany na routerze, dla sekcji Internet Port -> wartość IP Address przy dokonaniu poprawnej konfiguracji, wartość tego pola powinna wyglądać: XXX.XXX.XXX.XXX, gdzie X cyfry z przedziału

9 Rysunek 9 Strona Router Status Krok 12. Proszę otworzyć nowe okno przeglądarki. W pasku adresu proszę wpisać następujący adres: (Rysunek 10) proszę sprawdzić wersję najnowszego firmware opublikowanego dla tego urządzenia. Jeżeli obydwie wersje są identyczne (zainstalowana na urządzeniu oraz znaleziona na stronie) proszę przejść do kroku 16. W przeciwnym przypadku proszę przejść do kroku

10 Rysunek 10 Strona wsparcia pomocy technicznej urządzenia WGR614v7 Krok 13. Proszę kliknąć na link prowadzący do najnowszej wersji firmware. Zostaną Państwo przekierowani do następnej strony umożliwiającej pobranie pliku z najnowszym oprogramowaniem. Proszę wybrać wersję odpowiadającą Państwa lokacji geograficznej (Rysunek 11) oraz kliknąć na przycisk prowadzący do odpowiedniego pliku. Proszę zapisać go na swoim dysku lokalnym. Otrzymają Państwo plik w postaci *.chk

11 Rysunek 11 Strona z najnowszą wersją firmware dla urządzenia Krok 14. Proszę wrócić do okna przeglądarki, w którym mieli Państwo wyświetlony panel służący do konfiguracji routera. Z okienka po lewej proszę wybrać polecenie Router Upgrade (Rysunek 12). W nowym oknie, które Państwo otrzymają, przy pomocy przycisku <Browse> proszę zlokalizować plik, który Państwo uzyskali niedawno po zapisaniu: *.chk. Następnie proszę kliknąć przycisk <Upload>. Proces wgrywania nowego oprogramowania może zająć około 1 minuty

12 Rysunek 12 Strona Router Upgrade Krok 15. Po pomyślnym załadowaniu nowego firmware, z okienka po lewej proszę wybrać polecenie: Router Status i sprawdzić, czy router pracuje używając najnowszego oprogramowania (Rysunek 9). Jeżeli obecna wersja firmware odpowiada wersji pobranej z naszej strony -> proszę przejść do następnego kroku. Jeżeli są one różne -> proszę przejść do kroku poprzedniego. Krok 16. Z okienka po lewej proszę wybrać polecenie: Set Password (Rysunek 13). Przy pomocy tego okna mają Państwo możliwość dokonania zmiany domyślnego hasła dostępu do panelu sterującego urządzenia. W celu zmiany hasła proszę wpisać odpowiednio: w polu Old Password -> stare hasło dostępu (domyślnie - password), w polu New Password -> proszę wpisać nowe hasło dostępu: 1 16 znaków alfanumerycznych (wielkość znaków ma znaczenie), w polu Repeat New Password -> proszę wpisać ponownie raz nowe hasło, a następnie kliknąć na przycisk <Apply>

13 Rysunek 13 Strona Set Password Krok 17. Z okienka po lewej proszę wybrać polecenie: Wireless Settings (Rysunek 14). Przy pomocy tego okna mają Państwo możliwość dokonania zmian dla sieci bezprzewodowej wbudowanego punktu dostępowego dla tego urządzenia

14 Rysunek 14 Strona Wireless Settings Krok 18. W celu dokonania zmian domyślnych ustawień dla sieci bezprzewodowej, dla sekcji Wireless Network, proszę wprowadzić w następujących polach (Rysunek 15): w polu Name (SSID) -> nazwę dla swojej sieci bezprzewodowej: maksymalnie 32 znaki alfanumeryczne (wielkość znaków ma znaczenie), w polu Region -> region geograficzny, w Państwa przypadku Europe, w polu Channel -> numer kanału, na którym ma pracować punkt dostępowy 6, w polu Mode -> tryb pracy punktu dostępowego 7. 6 Wybór numeru kanału jest uwarunkowany obecnością innych sieci bezprzewodowych w zasięgu działania Państwa urządzenia. Proszę kierować się zasadą wyboru najmniej okupowanego kanału. 7 Wybór trybu pracy punktu dostępowego zależy głownie od rodzaju karty sieciowej, której będą Państwo używali do łączenia się z urządzeniem, a dokładniej od obsługiwanych przez nią standardów sieci bezprzewodowych: IEEE b oraz IEEE g. Jeżeli Państwa adapter sieciowy obsługuje tryb pracy g, to proszę ustawić wartość g only dla pola Mode. W przeciwnym wypadku proszę pozostać przy domyślnym ustawieniu: b & g

15 Rysunek 15 Strona Wireless Settings - przykładowe zmiany parametrów dla sieci bezprzewodowej Krok 19. W celu ustawienia zabezpieczeń dla sieci bezprzewodowej, dla sekcji Security Options, proszę wprowadzić następujące zmiany (Rysunek 15): proszę wybrać jeden ze sposobów szyfrowania sieci -> np. WPA-PSK 8, w zależności od wybranego w poprzednim kroku szyfrowania sieci proszę wpisać klucz szyfrujący bądź też hasło dostępu do sieci -> w tym przypadku hasło: Network Key,o długości: 8 64 znaków. w celu zatwierdzenia wprowadzonych zmian: dla kroku 18 oraz 19, proszę klinnąć na przycisk <Apply>. 8 Wybór sposobu szyfrowania dla sieci zależy od: posiadanego adaptera sieci bezprzewodowej oraz od możliwości Państwa systemu operacyjnego. Dla systemów Windows: 2000 oraz XP (w różnych edycjach) zalecamy wgranie wszystkich dostępnych poprawek w celu korzystania ze sposobów szyfrowania innych niż WEP. Zalecamy ustawienie sposobu szyfrowania tak jak w przykładzie

16 F A Q 1. W jaki sposób przywrócić ustawienia fabryczne urządzeniu? Istnieją dwa sposoby na przywrócenie ustawień fabrycznych dla urządzeń firmy Netgear. Zostały one przedstawione w tabeli poniżej: Lp. Typ reset u Poszczególne kroki 1 Soft reset 1. Wcisnąć przycisk Reset z tyłu obudowy urządzenia. 2. Przytrzymać go ok. 30 sekund a następnie zwolnić. 3. Poczekać na wyłączenie diody Test. 2 Hard reset 1. Odłączyć zasilanie od urządzenia. 2. Wcisnąć przycisk Reset z tyłu obudowy urządzenia. 3. Przytrzymując wciśnięty przycisk Reset podłączyć zasilanie do urządzenia. 4. Zwolnić przycisk Reset po upływie ok. 30 sekund od chwili podłączenia zasilania. 5. Poczekać na wyłączenie diody Test. 2. Po zresetowaniu urządzenia diody Zasilanie oraz Test mrugają na przemian. Co powinienem zrobić w takim przypadku? Proszę odłączyć zasilanie od urządzenia, odczekać 10 sekund i ponownie je podłączyć. 3. W jaki sposób skonfigurować przekierowanie portów (Port Forwarding)? Przekierowanie portów (Port Forwarding) zostanie opisane na przykaładzie jendej z najczęściej używanych aplikacji do udostępniania plików P2P: emule. Na rysunku poniżej (Rysunek 17) zostało przedstawione okno konfiguracyjne tego programu. Informacjami niezbędnymi do konfiguracji jest zakres i rodzaj portów, na jakich działa dana aplikacja. W tym przypadku są to odpowiednio: port TCP o numerze: 21026, port UDP o numerze:

17 Rysunek 16 Okno konfiguracyjne programu emule Niezbędnym warunkiem poorawnego działania tej funcjonalności jest zepewnienie przydziału stałego (zawsze tego samego) adresu IP. Zostanie on zarezerwowany we wcześniej zdefiniowanej puli adresów IP wbudowanego i uruchomionego serwera DHCP. W celu skonfigurowania rezerwacji stałego adresu IP dla naszego komputera proszę uruchomić panel konfiguracyjny urządzenia, z okienka po lewej stroni wybrać polecenie: LAN IP Setup (Rysunek 17). Następnie proszę kliknąć na przycisk <Add> dla secji Address Reservation. Zostaną Państwo przekierowani do okna: Address Reservation (Rysunek 18)

18 Rysunek 17 Strona LAN IP Setup W niżej umieszczonych polach wpisujemy odpowiednio (Rysunek 18): IP Address -> adres IP, który chcemy zarezerwować danemu komputerowi, MAC Address -> adres MAC danego komputera, Device Name -> nazwa, którą możemy przypisać w celu jednoznacznej identyfikacji danego komputera. Po wupełnieniu tych pól proszę kliknąć na przycisk <Add> w celu zapamiętania ustawień. Zostaną Państwo z powrotem przekierowani do okna LAN IP Setup a w tabeli Address Reservation pojawi się informacja o zdefiniowanej rezerwacji (Rysunek 19)

19 Rysunek 18 Strona Address Reservation Rysunek 19 Strona LAN IP Setup przykład rezerwacji jednego adresu IP

20 Kolejnym krokiem będzie zdefiniowanie w konfiguracji urządzenia odpowiednich usług działających na odpowiednich portach. Standardowo w urządzeniach firmy Netgear znajdują się wcześniej zdefiniowane najczęściej używane usługi, takie jak: DNS, FTP, HTTP, HTTPS itp. Pośród nich nie ma jednak usługi odpowiadającej parametrami pracy oprogramowaniu emule. W celu zdefiniowania przekierowania portów dla tego programu (dla ustawień jak na Rysunku 16) musimy zdefiniować dwie nowe usługi. W panelu konfiguracyjnym routera, z okienka po lewej proszę wybrać polecenie Port Forwarding/Port Triggering a nastepnie kliknąć na przycisk <Add Custom Service>. Zostaną Państwo przekierowani do okna: Ports Custom Services (Rysunek 20 i 21). Rysunek 20 Strona Ports Custom Services przykład definicji nowej usługi

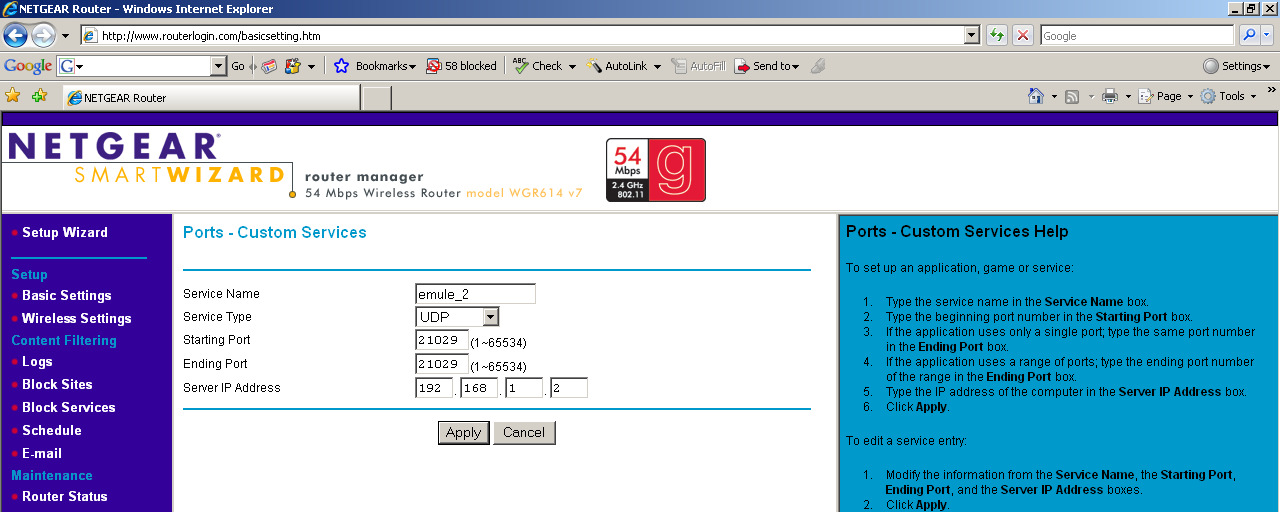

21 Rysunek 21 Strona Ports - Custom Services przykład definicji nowej usługi Konfiguracja urządzenia WGR614v7 W wyżej umieszczonych polach wpisujemy odpowiednio: Service Name -> nazwę nowo tworzonego serwisu, Service Type -> typ portu, na którym działa dana usługa: TCP, UDP, TCP/UDP, Starting Port, Ending Port -> numer portu początkowego, numer portu końcowego dla całego zaresu portów. Jeżeli usługa działa na jednym porcie, jak w naszym przykładzie, dla obydwu pól wpisujemy ten sam numer poru, Server IP Address -> adres IP komputera z aplikacją. Na koniec proszę kliknąć na przycisk <Apply> w celu zachowania zdefiniowanej usługi (Rysunek 22)

22 Rysunek 22 Okno Port Forwarding/Port Triggering z nowo zdefiniowanymi regułami 4. W jaki sposób mogę zabezpieczyć dostęp do swojej sieci bezprzewodowej? Najprostszym przykładem zabezpieczenia dostępu do sieci bezprzewodowej jest: zmiana domyślnych ustawień dla punktu dostępowego wbudowanego w urządzeniu oraz ustawienie szyfrowania sieci bezprzewodowej (omówione w krokach: niniejszego dokumentu). Dodatkowo można skorzystać z tzw. funkcji listy dostępu ( Setup Access List ). proszę wyświetlić panel konfiguracji urządzenia w nowym oknie przeglądarki, z okienka po lewej, z sekcji: Advanced proszę wybrać polecenie: Wireless Settings, w oknie Advanced Wireless Settings proszę kliknąć na przycisk <Setup Access List> (Rysunek 23), w kolejnym oknie (Rysunek 24) w tabeli otrzymają Państwo listę stacji roboczych uprawnionych do korzystania z Państwa sieci bezprzewodowej. W celu dodania kolejnych komputerów proszę kliknąć na przycisk <Add>. Zostaną Państwo przekserowani do strony: Wireless Card Access Setup (strona 24). W tabeli zatytułowanej: Available Wireless Cards zostaną wyświetlone stacje robocze, wykryte w zasięgu punktu dostępowego. Poszczególne komputery można rozpoznać po: nazwie komputera (dla systemu Windows) oraz adresie fizycznym (MAC)

23 bezprzewodowego interfejsu sieciowego. Stacje robocze, którym chcą Państwo udostępnić korzystanie z punktu dostępowego, należy po kolei zaznaczyć i dodać do listy dostępu klikając na przycisk <Add>. Na końcu proszę kliknąć na pole oznaczone: Turn Access Control On i wcisnąć przycisk <Apply> (Rysunek 26). UWAGA!!! Od tej chwili dostęp do sieci bezprzewodowej będą miały jedynie jednostki, którym Państwo na to zezwolili w poprzednim kroku (Rysunek 26). Rysunek 23 Strona Advanced Wireless Setting

24 Rysunek 24 Strona Wireless Card Access List

25 Rysunek 25 Strona Wireless Card Access Setup

26 Rysunek 26 Strona Wireless Card Access List przykład zastosowania Konfiguracja urządzenia WGR614v7-26 -
