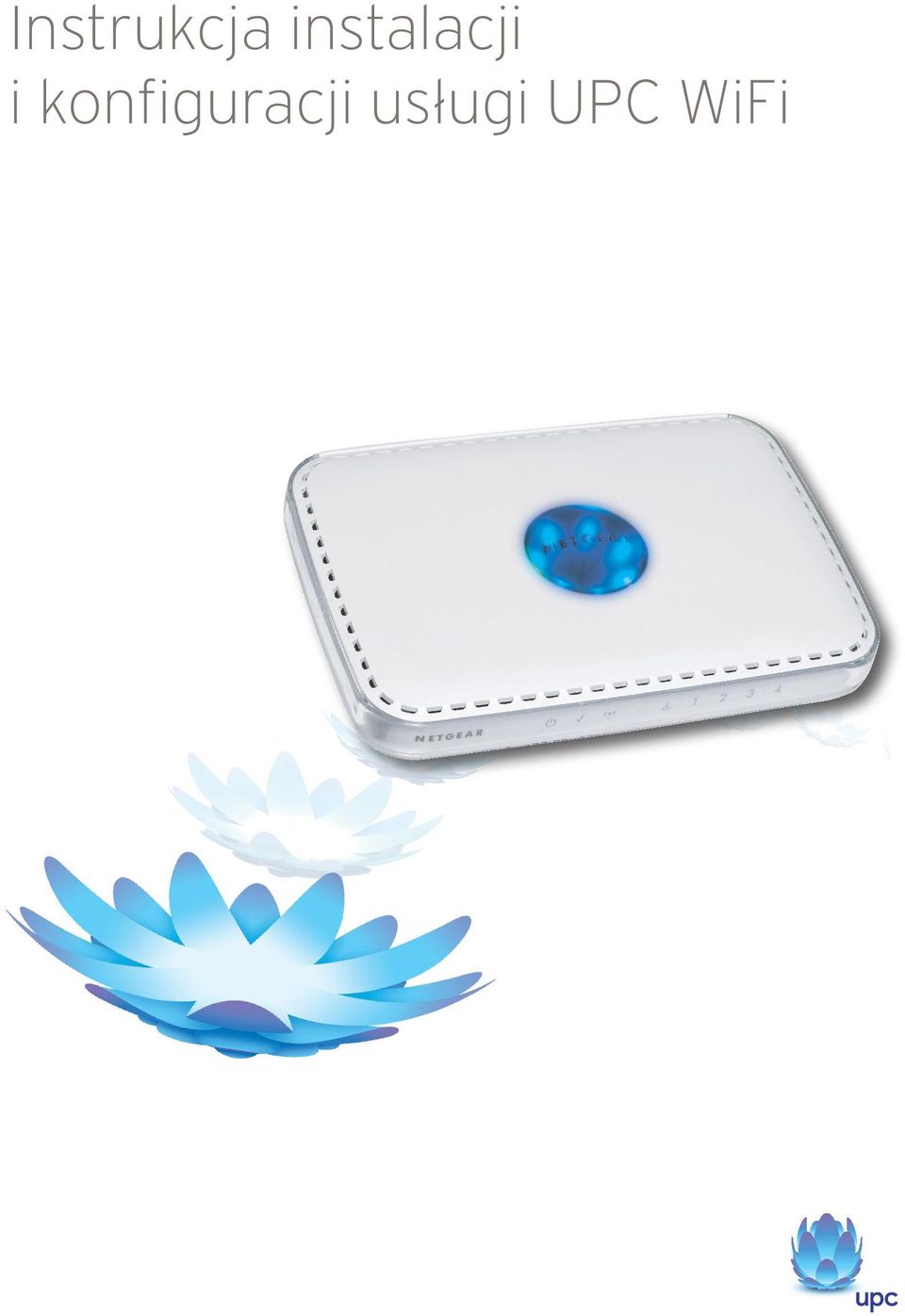

1 Instrukcja instalacji i konfiguracji usługi UPC WiFi

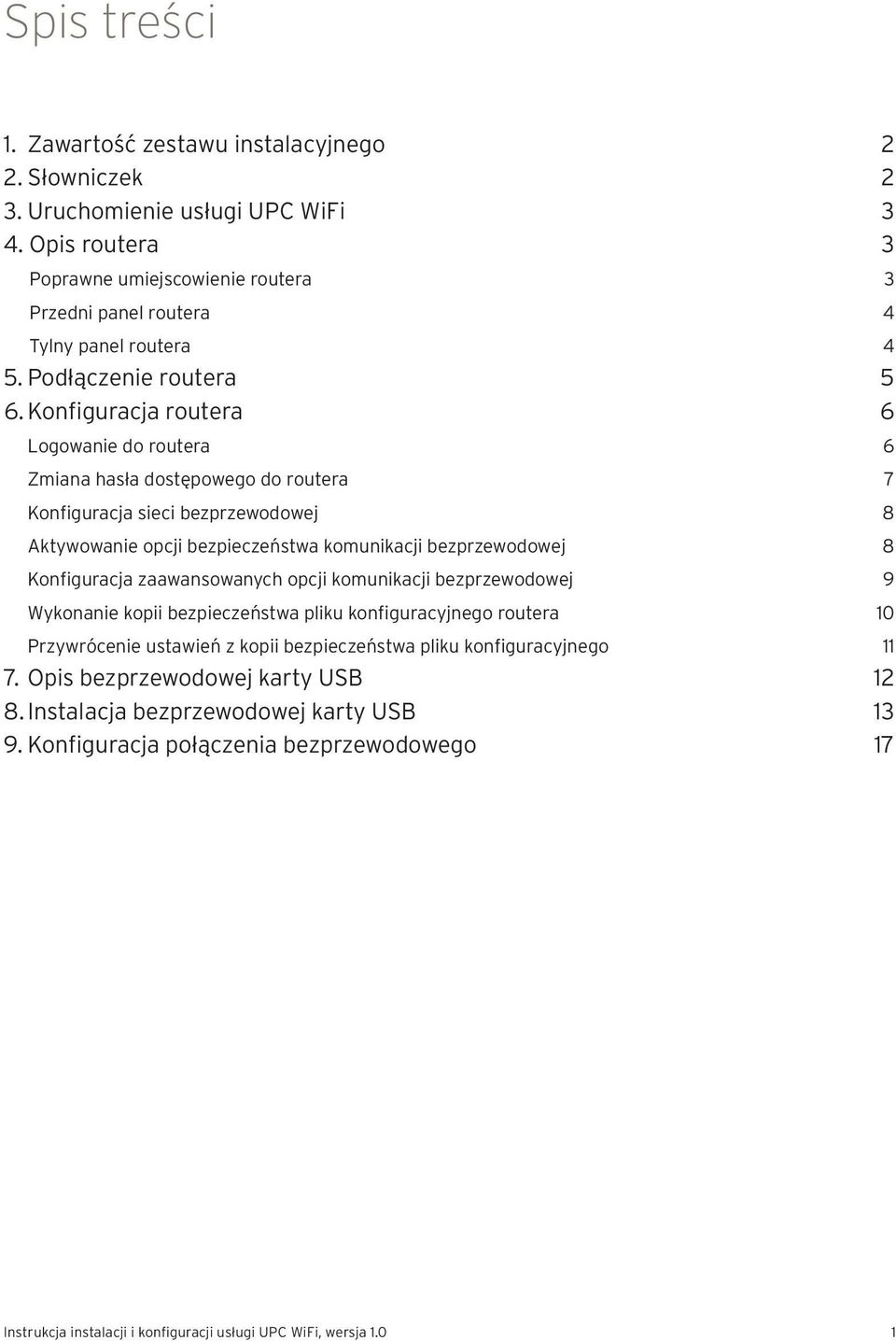

2 Spis treści 1. Zawartość zestawu instalacyjnego 2 2. Słowniczek 2 3. Uruchomienie usługi upc wifi 3 4. Opis routera 3 Poprawne umiejscowienie routera 3 Przedni panel routera 4 Tylny panel routera 4 5. Podłączenie routera 5 6. Konfiguracja routera 6 Logowanie do routera 6 Zmiana hasła dostępowego do routera 7 Konfiguracja sieci bezprzewodowej 8 Aktywowanie opcji bezpieczeństwa komunikacji bezprzewodowej 8 Konfiguracja zaawansowanych opcji komunikacji bezprzewodowej 9 Wykonanie kopii bezpieczeństwa pliku konfiguracyjnego routera 10 Przywrócenie ustawień z kopii bezpieczeństwa pliku konfiguracyjnego Opis bezprzewodowej karty USB Instalacja bezprzewodowej karty USB Konfiguracja połączenia bezprzewodowego 17 Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0 1

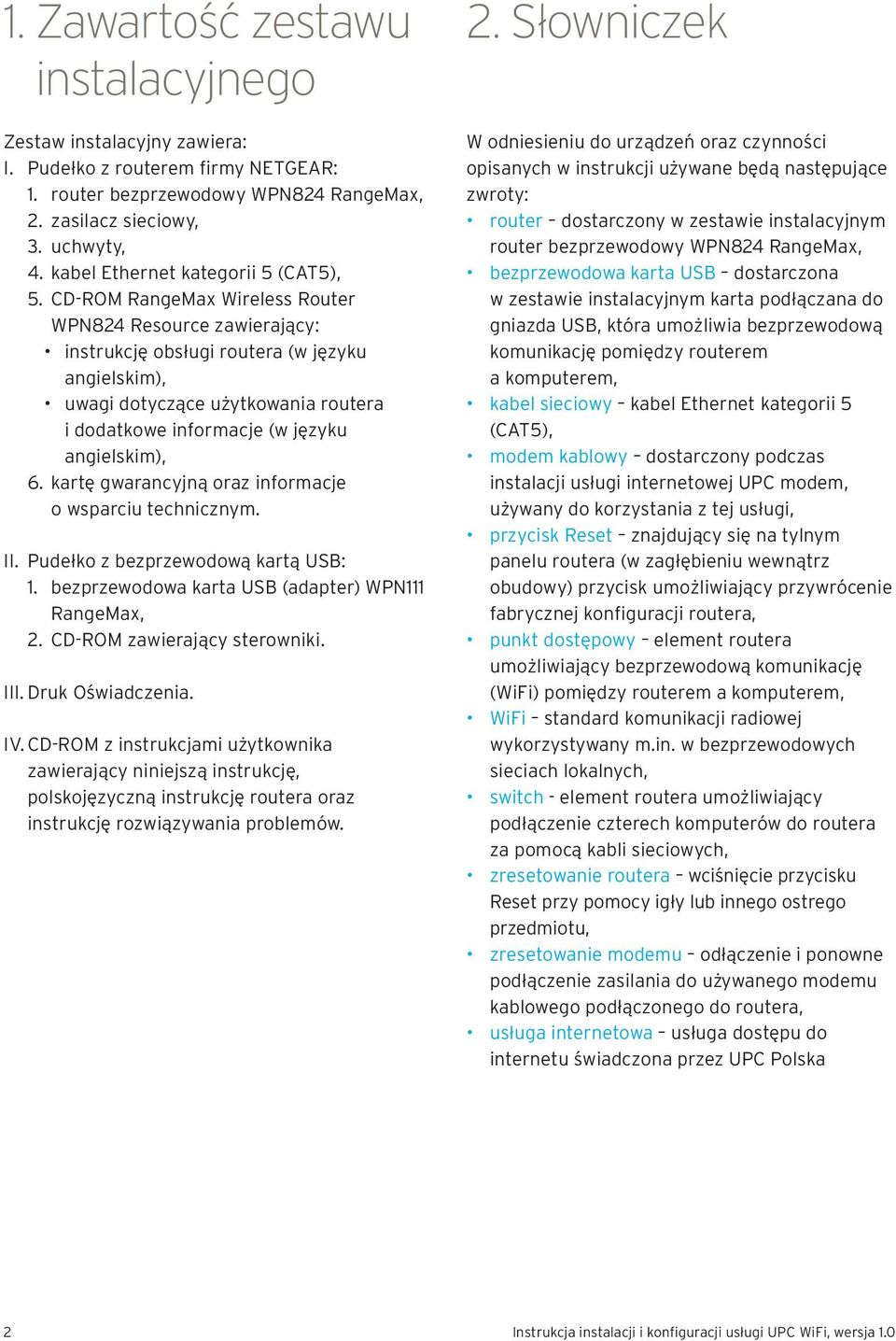

3 1. Zawartość zestawu instalacyjnego Zestaw instalacyjny zawiera: I. Pudełko z routerem firmy NETGEAR: 1. router bezprzewodowy WPN824 RangeMax, 2. zasilacz sieciowy, 3. uchwyty, 4. kabel Ethernet kategorii 5 (CAT5), 5. cd-rom RangeMax Wireless Router WPN824 Resource zawierający: instrukcję obsługi routera (w języku angielskim), uwagi dotyczące użytkowania routera i dodatkowe informacje (w języku angielskim), 6. kartę gwarancyjną oraz informacje o wsparciu technicznym. II. Pudełko z bezprzewodową kartą USB: 1. bezprzewodowa karta USB (adapter) WPN111 RangeMax, 2. CD-ROM zawierający sterowniki. III. Druk Oświadczenia. IV. CD-ROM z instrukcjami użytkownika zawierający niniejszą instrukcję, polskojęzyczną instrukcję routera oraz instrukcję rozwiązywania problemów. 2. Słowniczek W odniesieniu do urządzeń oraz czynności opisanych w instrukcji używane będą następujące zwroty: router dostarczony w zestawie instalacyjnym router bezprzewodowy WPN824 RangeMax, bezprzewodowa karta USB dostarczona w zestawie instalacyjnym karta podłączana do gniazda USB, która umożliwia bezprzewodową komunikację pomiędzy routerem a komputerem, kabel sieciowy kabel Ethernet kategorii 5 (CAT5), modem kablowy dostarczony podczas instalacji usługi internetowej UPC modem, używany do korzystania z tej usługi, przycisk Reset znajdujący się na tylnym panelu routera (w zagłębieniu wewnątrz obudowy) przycisk umożliwiający przywrócenie fabrycznej konfiguracji routera, punkt dostępowy element routera umożliwiający bezprzewodową komunikację (WiFi) pomiędzy routerem a komputerem, WiFi standard komunikacji radiowej wykorzystywany m.in. w bezprzewodowych sieciach lokalnych, switch - element routera umożliwiający podłączenie czterech komputerów do routera za pomocą kabli sieciowych, zresetowanie routera wciśnięcie przycisku Reset przy pomocy igły lub innego ostrego przedmiotu, zresetowanie modemu odłączenie i ponowne podłączenie zasilania do używanego modemu kablowego podłączonego do routera, usługa internetowa usługa dostępu do internetu świadczona przez UPC Polska 2 Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0

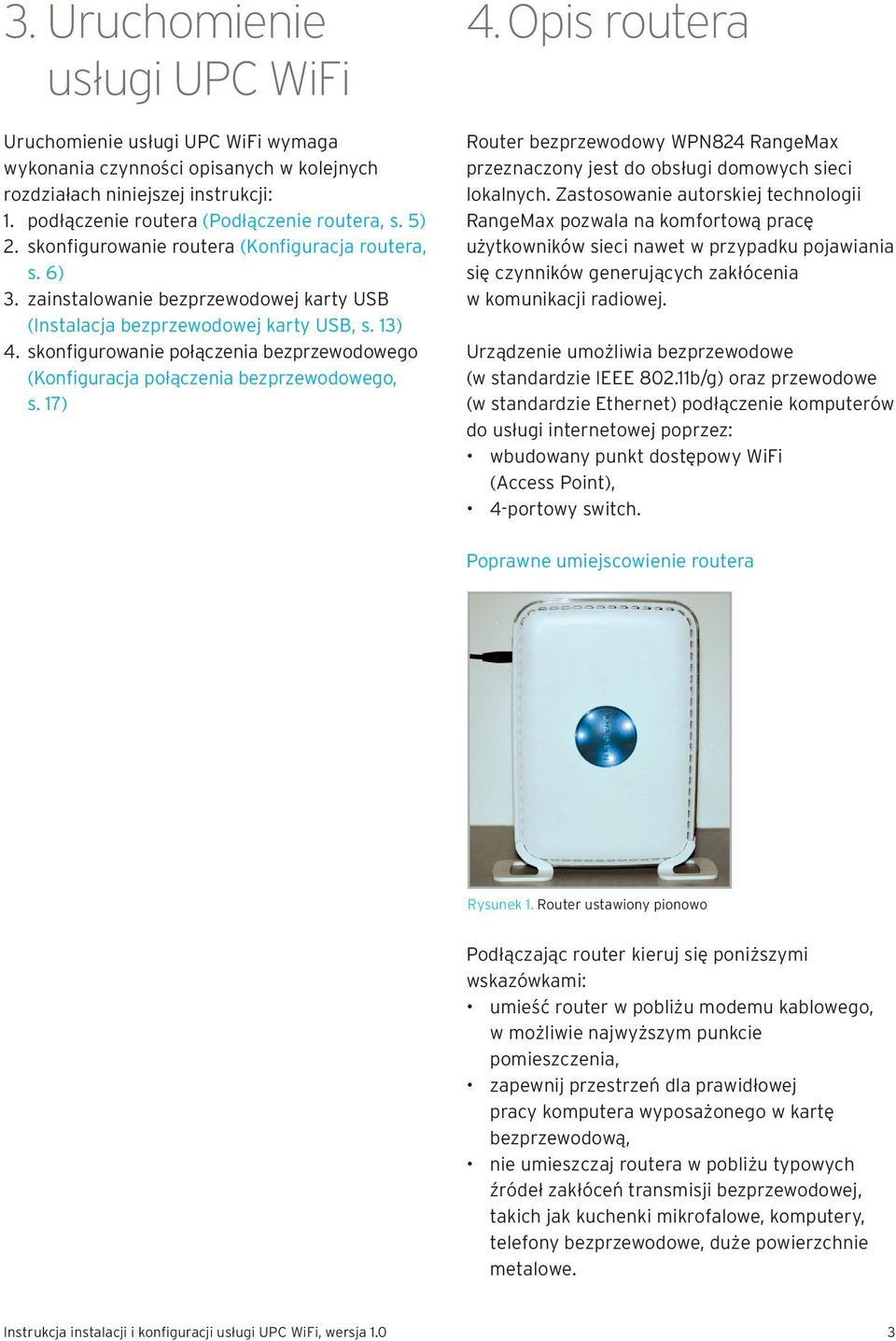

4 3. Uruchomienie usługi UPC WiFi Uruchomienie usługi UPC WiFi wymaga wykonania czynności opisanych w kolejnych rozdziałach niniejszej instrukcji: 1. podłączenie routera (Podłączenie routera, s. 5) 2. skonfigurowanie routera (Konfiguracja routera, s. 6) 3. zainstalowanie bezprzewodowej karty USB (Instalacja bezprzewodowej karty USB, s. 13) 4. skonfigurowanie połączenia bezprzewodowego (Konfiguracja połączenia bezprzewodowego, s. 17) 4. Opis routera Router bezprzewodowy WPN824 RangeMax przeznaczony jest do obsługi domowych sieci lokalnych. Zastosowanie autorskiej technologii RangeMax pozwala na komfortową pracę użytkowników sieci nawet w przypadku pojawiania się czynników generujących zakłócenia w komunikacji radiowej. Urządzenie umożliwia bezprzewodowe (w standardzie IEEE b/g) oraz przewodowe (w standardzie Ethernet) podłączenie komputerów do usługi internetowej poprzez: wbudowany punkt dostępowy WiFi (Access Point), 4-portowy switch. Poprawne umiejscowienie routera Rysunek 1. Router ustawiony pionowo Podłączając router kieruj się poniższymi wskazówkami: umieść router w pobliżu modemu kablowego, w możliwie najwyższym punkcie pomieszczenia, zapewnij przestrzeń dla prawidłowej pracy komputera wyposażonego w kartę bezprzewodową, nie umieszczaj routera w pobliżu typowych źródeł zakłóceń transmisji bezprzewodowej, takich jak kuchenki mikrofalowe, komputery, telefony bezprzewodowe, duże powierzchnie metalowe. Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0 3

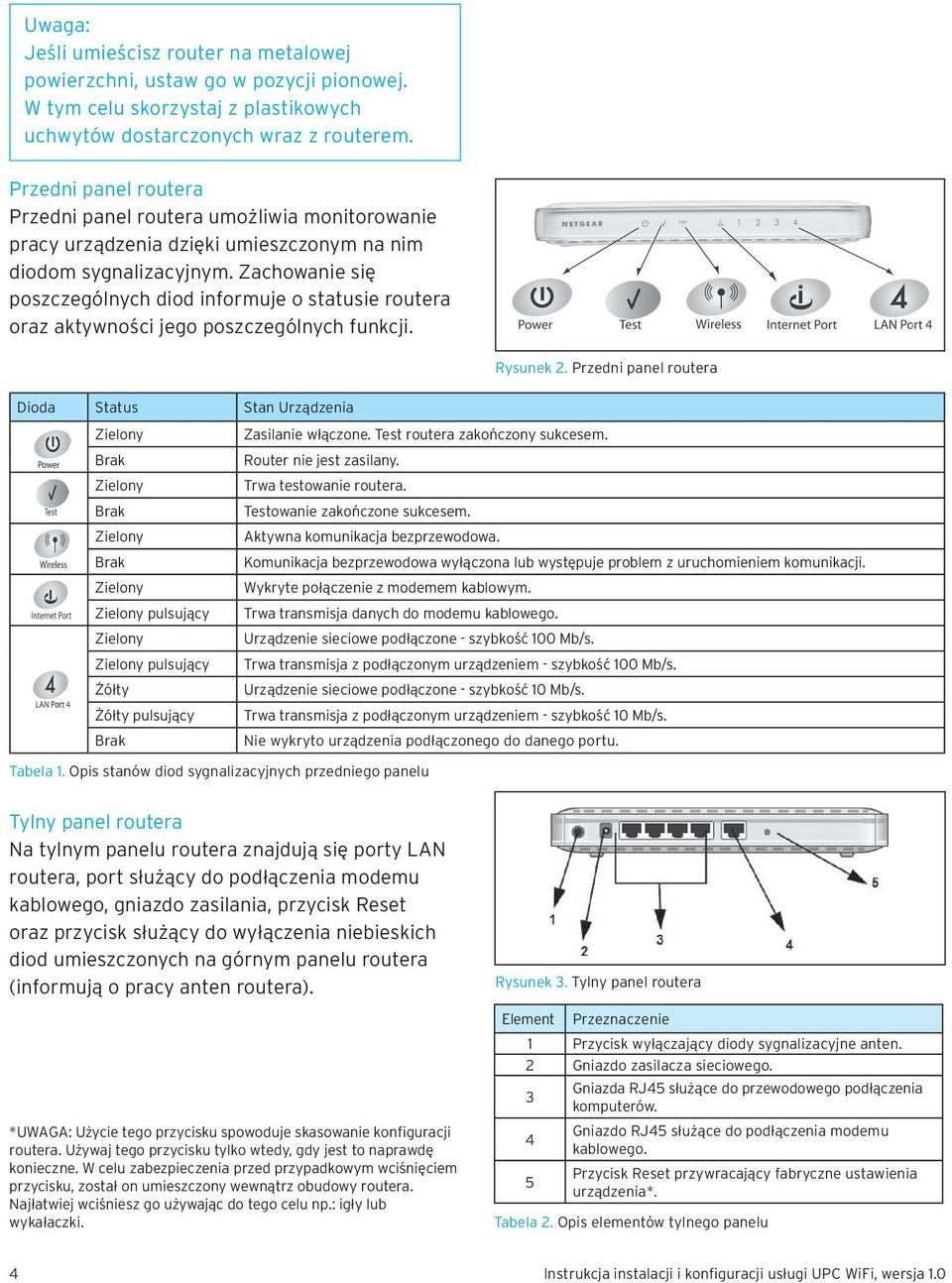

5 Uwaga: Jeśli umieścisz router na metalowej powierzchni, ustaw go w pozycji pionowej. W tym celu skorzystaj z plastikowych uchwytów dostarczonych wraz z routerem. Przedni panel routera Przedni panel routera umożliwia monitorowanie pracy urządzenia dzięki umieszczonym na nim diodom sygnalizacyjnym. Zachowanie się poszczególnych diod informuje o statusie routera oraz aktywności jego poszczególnych funkcji. Rysunek 2. Przedni panel routera Dioda Status Stan Urządzenia Zielony Zasilanie włączone. Test routera zakończony sukcesem. Brak Router nie jest zasilany. Zielony Trwa testowanie routera. Brak Testowanie zakończone sukcesem. Zielony Aktywna komunikacja bezprzewodowa. Brak Komunikacja bezprzewodowa wyłączona lub występuje problem z uruchomieniem komunikacji. Zielony Wykryte połączenie z modemem kablowym. Zielony pulsujący Trwa transmisja danych do modemu kablowego. Zielony Urządzenie sieciowe podłączone - szybkość 100 Mb/s. Zielony pulsujący Trwa transmisja z podłączonym urządzeniem - szybkość 100 Mb/s. Żółty Urządzenie sieciowe podłączone - szybkość 10 Mb/s. Żółty pulsujący Trwa transmisja z podłączonym urządzeniem - szybkość 10 Mb/s. Brak Nie wykryto urządzenia podłączonego do danego portu. Tabela 1. Opis stanów diod sygnalizacyjnych przedniego panelu Tylny panel routera Na tylnym panelu routera znajdują się porty LAN routera, port służący do podłączenia modemu kablowego, gniazdo zasilania, przycisk Reset oraz przycisk służący do wyłączenia niebieskich diod umieszczonych na górnym panelu routera (informują o pracy anten routera). *UWAGA: Użycie tego przycisku spowoduje skasowanie konfiguracji routera. Używaj tego przycisku tylko wtedy, gdy jest to naprawdę konieczne. W celu zabezpieczenia przed przypadkowym wciśnięciem przycisku, został on umieszczony wewnątrz obudowy routera. Najłatwiej wciśniesz go używając do tego celu np.: igły lub wykałaczki. Rysunek 3. Tylny panel routera Element Przeznaczenie 1 Przycisk wyłączający diody sygnalizacyjne anten. 2 Gniazdo zasilacza sieciowego Gniazda RJ45 służące do przewodowego podłączenia komputerów. Gniazdo RJ45 służące do podłączenia modemu kablowego. Przycisk Reset przywracający fabryczne ustawienia urządzenia*. Tabela 2. Opis elementów tylnego panelu 4 Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0

6 5. Podłączenie routera Właściwe podłączenie routera do modemu kablowego oraz do komputera umożliwi jego poprawną konfigurację oraz zapewni optymalną pracę urządzenia. Rozpoczynając instalację wyłącz komputer oraz odłącz kabel zasilający modem kablowy (powinny zgasnąć wszystkie diody modemu). Dioda Status Świeci się na zielono Nie świeci się (zgaśnie po zakończeniu testu routera) Nie świeci się Świeci się 1. połącz Internet Port w routerze z gniazdem LAN w modemie kablowym za pomocą kabla sieciowego. Użyj kabla stosowanego do tej pory do łączenia modemu z komputerem. 2. połącz jeden z portów LAN routera z kartą sieciową w komputerze. Użyj niebieskiego kabla sieciowego dostarczonego wraz z routerem. To połączenie będzie Ci potrzebne do wykonania pierwszej konfiguracji routera opisanej w kolejnym rozdziale. Po zakończeniu konfiguracji routera odłącz kabel łączący modem z komputerem. Świeci się Tabela 3. Opis stanów diod sygnalizacyjnych po poprawnym podłączeniu routera Po prawidłowym podłączeniu routera, urządzenie zaczyna działać z ustawieniami domyślnymi i można rozpocząć jego konfigurację. 3. podłącz zasilanie modemu kablowego i odczekaj 2 minuty aż modem zaloguje się. 4. podłącz zasilanie routera i wciśnij przycisk RESET znajdujący się na tylnym panelu (np. za pomocą igły), a następnie przytrzymaj go przez 5 sekund aż zaświecą się jednocześnie wszystkie diody routera. Zwolnij przycisk i odczekaj 1 minutę. 5. Włącz komputer i poczekaj aż uruchomi się system operacyjny. 6. porównaj stan diod na przednim panelu routera z Tabelą 3. potwierdzając jego poprawną pracę. Rysunek 4. Podłączenie routera Uwaga: Jeżeli po kilkunastu sekundach od podłączenia routera diody wskazują jego nieprawidłową pracę (patrz Tabela 3.), upewnij się czy podłączyłeś kabel łączący router z modemem oraz kabel łączący router z komputerem zgodnie z opisanymi powyżej zaleceniami, a następnie ponownie zresetuj router. Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0 5

7 6. Konfiguracja routera Uwaga: Fabryczna konfiguracja routera umożliwia uruchomienie komunikacji bezprzewodowej w trybie niezabezpieczonym. Nie korzystaj z tej opcji! Korzystanie z trybu transmisji niezabezpieczonej umożliwia włamanie się do niechronionej sieci bez wiedzy użytkownika. Z poniższych instrukcji dowiesz się, w jaki sposób zmienić konfigurację fabryczną routera po to, aby odpowiednio zabezpieczyć router i dostęp do sieci bezprzewodowej. Logowanie do routera 1. Jeśli do tej pory tego nie zrobiłeś, uruchom komputer, który podłączyłeś do routera. 2. uruchom przeglądarkę internetową, której używasz (np. Internet Explorer). 3. wpisz w polu adresowym przeglądarki adres lub i naciśnij klawisz Enter. Zostanie wyświetlony poniższy ekran powitalny (Rysunek 5.) Jeżeli ekran powitalny routera nie pojawia się, sprawdź ustawienia połączenia sieciowego w systemie operacyjnym (uzyskaj adres IP oraz adres serwera DNS automatycznie) lub ustawienia przeglądarki internetowej (wyłącz serwer proxy). Jeśli nie wiesz jak to zrobić, zajrzyj do Instrukcji rozwiązywania problemów zamieszczonej na płycie CD-ROM z instrukcjami użytkownika. 4. Kliknij opcję (Rysunek 5.) w celu wywołania okna logowania. 5. Wpisz domyślną nazwę użytkownika i hasło. Nazwa użytkownika: admin Hasło: password Jeżeli w czasie konfiguracji routera nastąpi dłuższa przerwa w komunikacji z routerem, okno logowania pojawi się ponownie i zostaniesz poproszony o wpisanie nazwy użytkownika oraz hasła. Rysunek 5. Ekran powitalny routera Rysunek 6. Okno logowania 6 Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0

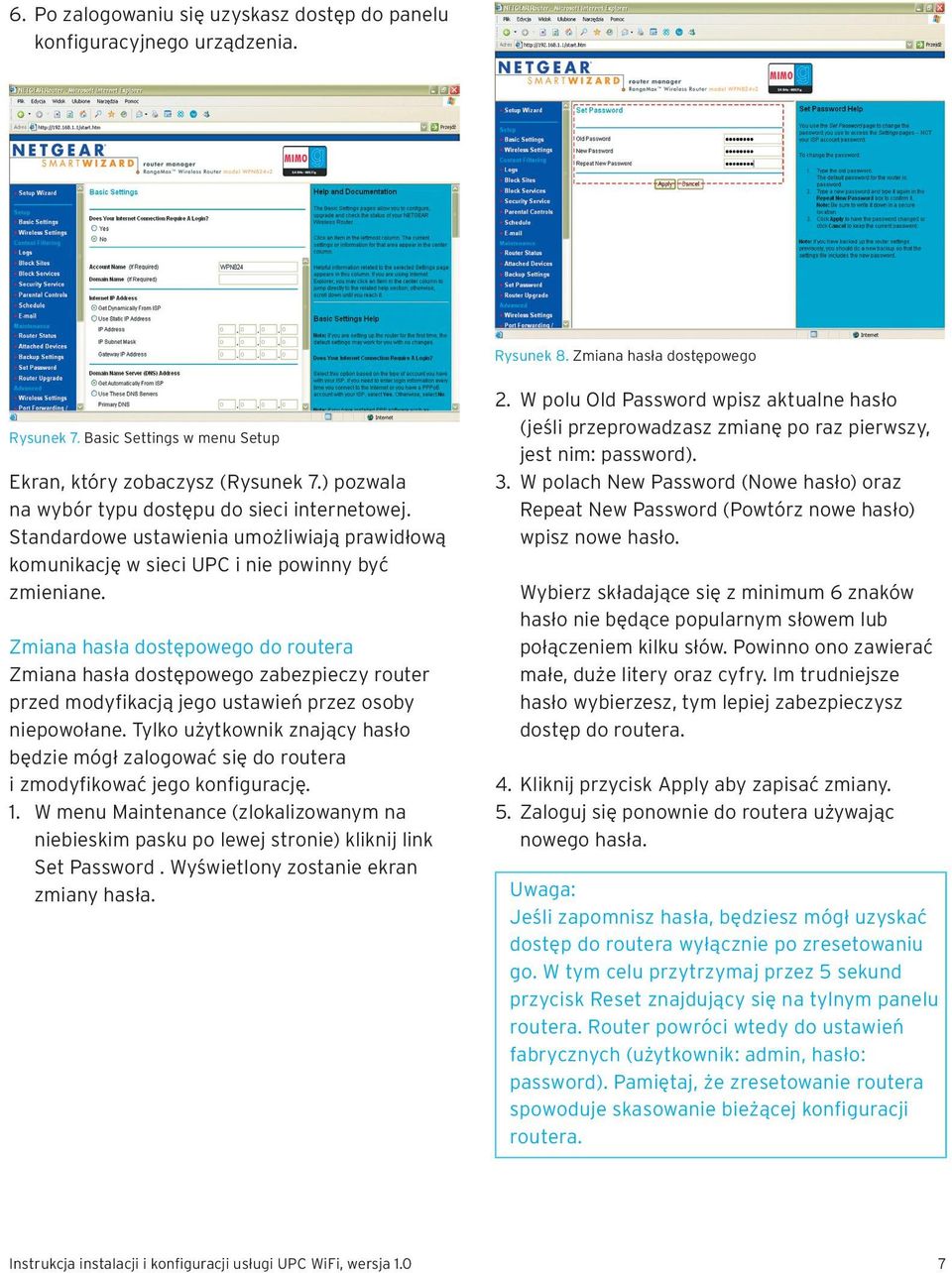

8 6. po zalogowaniu się uzyskasz dostęp do panelu konfiguracyjnego urządzenia. Rysunek 8. Zmiana hasła dostępowego Rysunek 7. Basic Settings w menu Setup Ekran, który zobaczysz (Rysunek 7.) pozwala na wybór typu dostępu do sieci internetowej. Standardowe ustawienia umożliwiają prawidłową komunikację w sieci UPC i nie powinny być zmieniane. Zmiana hasła dostępowego do routera Zmiana hasła dostępowego zabezpieczy router przed modyfikacją jego ustawień przez osoby niepowołane. Tylko użytkownik znający hasło będzie mógł zalogować się do routera i zmodyfikować jego konfigurację. 1. w menu Maintenance (zlokalizowanym na niebieskim pasku po lewej stronie) kliknij link Set Password. Wyświetlony zostanie ekran zmiany hasła. 2. w polu Old Password wpisz aktualne hasło (jeśli przeprowadzasz zmianę po raz pierwszy, jest nim: password). 3. w polach New Password (Nowe hasło) oraz Repeat New Password (Powtórz nowe hasło) wpisz nowe hasło. wybierz składające się z minimum 6 znaków hasło nie będące popularnym słowem lub połączeniem kilku słów. Powinno ono zawierać małe, duże litery oraz cyfry. Im trudniejsze hasło wybierzesz, tym lepiej zabezpieczysz dostęp do routera. 4. Kliknij przycisk Apply aby zapisać zmiany. 5. Zaloguj się ponownie do routera używając nowego hasła. Uwaga: Jeśli zapomnisz hasła, będziesz mógł uzyskać dostęp do routera wyłącznie po zresetowaniu go. W tym celu przytrzymaj przez 5 sekund przycisk Reset znajdujący się na tylnym panelu routera. Router powróci wtedy do ustawień fabrycznych (użytkownik: admin, hasło: password). Pamiętaj, że zresetowanie routera spowoduje skasowanie bieżącej konfiguracji routera. Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0 7

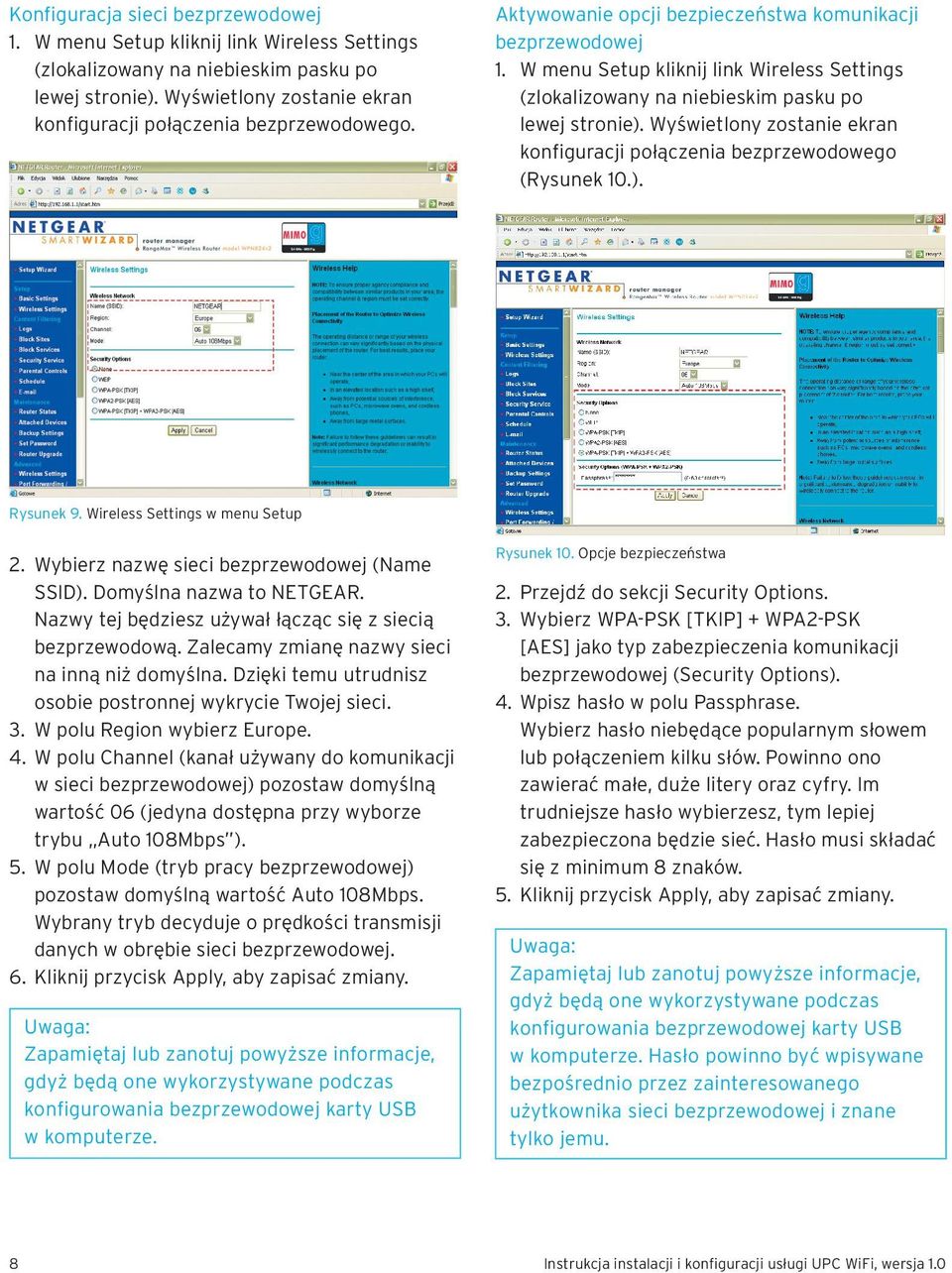

9 Konfiguracja sieci bezprzewodowej 1. w menu Setup kliknij link Wireless Settings (zlokalizowany na niebieskim pasku po lewej stronie). Wyświetlony zostanie ekran konfiguracji połączenia bezprzewodowego. Aktywowanie opcji bezpieczeństwa komunikacji bezprzewodowej 1. w menu Setup kliknij link Wireless Settings (zlokalizowany na niebieskim pasku po lewej stronie). Wyświetlony zostanie ekran konfiguracji połączenia bezprzewodowego (Rysunek 10.). Rysunek 9. Wireless Settings w menu Setup 2. wybierz nazwę sieci bezprzewodowej (Name SSID). Domyślna nazwa to NETGEAR. Nazwy tej będziesz używał łącząc się z siecią bezprzewodową. Zalecamy zmianę nazwy sieci na inną niż domyślna. Dzięki temu utrudnisz osobie postronnej wykrycie Twojej sieci. 3. w polu Region wybierz Europe. 4. W polu Channel (kanał używany do komunikacji w sieci bezprzewodowej) pozostaw domyślną wartość 06 (jedyna dostępna przy wyborze trybu Auto 108Mbps ). 5. w polu Mode (tryb pracy bezprzewodowej) pozostaw domyślną wartość Auto 108Mbps. Wybrany tryb decyduje o prędkości transmisji danych w obrębie sieci bezprzewodowej. 6. Kliknij przycisk Apply, aby zapisać zmiany. Uwaga: Zapamiętaj lub zanotuj powyższe informacje, gdyż będą one wykorzystywane podczas konfigurowania bezprzewodowej karty USB w komputerze. Rysunek 10. Opcje bezpieczeństwa 2. przejdź do sekcji Security Options. 3. wybierz WPA-PSK [TKIP] + WPA2-PSK [AES] jako typ zabezpieczenia komunikacji bezprzewodowej (Security Options). 4. wpisz hasło w polu Passphrase. wybierz hasło niebędące popularnym słowem lub połączeniem kilku słów. Powinno ono zawierać małe, duże litery oraz cyfry. Im trudniejsze hasło wybierzesz, tym lepiej zabezpieczona będzie sieć. Hasło musi składać się z minimum 8 znaków. 5. Kliknij przycisk Apply, aby zapisać zmiany. Uwaga: Zapamiętaj lub zanotuj powyższe informacje, gdyż będą one wykorzystywane podczas konfigurowania bezprzewodowej karty USB w komputerze. Hasło powinno być wpisywane bezpośrednio przez zainteresowanego użytkownika sieci bezprzewodowej i znane tylko jemu. 8 Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0

10 Konfiguracja zaawansowanych opcji komunikacji bezprzewodowej 1. w menu Advanced kliknij link Wireless Settings (zlokalizowany na niebieskim pasku po lewej stronie). Wyświetlony zostanie ekran zaawansowanych opcji konfiguracyjnych połączenia bezprzewodowego. utworzenie listy urządzeń pozwoli Ci na ustalenie, które komputery będą mogły połączyć się z siecią bezprzewodową. Komputer, którego nie będzie na liście, nie uzyska połączenia i nie będzie mógł korzystać z dostępu do internetu. 5. Zaznacz pole Turn Access Control On w celu uruchomienia mechanizmu kontroli dostępu do tworzonej sieci bezprzewodowej (Rysunek 12.). Rysunek 11. Zaawansowane opcje komunikacji bezprzewodowej 2. wyłącz opcję Enable SSID Broadcast odpowiadającą za rozgłaszanie identyfikatora (nazwy) Twojej sieci bezprzewodowej. Wyłączenie tej opcji spowoduje, że osobą postronna, która uruchomi w obrębie sieci bezprzewodowej komputer wyposażony w kartę bezprzewodową, nie zobaczy sieci. Nazwa sieci (SSID) nie będzie bowiem wyświetlana podczas wykrywania dostępnych sieci bezprzewodowych. Zalogowanie się do sieci będzie możliwe dopiero po bezpośrednim podaniu jej nazwy. Nie zmieniaj pozostałych domyślnych ustawień. Rysunek 12. Aktywowanie mechanizmu kontroli dostępu do sieci bezprzewodowej Uwaga: Włączenie opcji Turn Access Control On i pozostawienie listy pustej dostępu, spowoduje, że żadne urządzenie bezprzewodowe nie będzie mogło połączyć się z internetem. Komputer podłączony za pomocą kabla sieciowego będzie mógł uzyskać dostęp do internetu. 6. Kliknij przycisk Apply, aby zapisać zmiany. 7. Kliknij przycisk Add, aby dodać kartę do listy urządzeń, które mogą się łączyć z tworzoną siecią bezprzewodową (Rysunek 13.) 3. Kliknij przycisk Apply, aby zapisać zmiany. 4. Kliknij przycisk Setup Access List w celu otwarcia okna tworzenia listy urządzeń, które będą mogły połączyć się z siecią bezprzewodową (Rysunek 11.). Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0 9

11 Rysunek 13. Dodawanie karty do listy dostępu do sieci bezprzewodowej 8. w polu Device Name wpisz nazwę swojej karty (może być to dowolnie wybrana nazwa, która ułatwi Ci jej późniejszą identyfikację). 9. w polu Mac Address wpisz adres MAC bezprzewodowej karty USB, którą otrzymałeś w zestawie instalacyjnym. Adres MAC znajdziesz na obudowie bezprzewodowej karty USB. Składa się on z 12 znaków z przedziału 0-9 i A-F. 10. Kliknij przycisk Add, aby zatwierdzić dodanie karty do listy urządzeń, które mogą łączyć się z tworzoną siecią bezprzewodową. Wrócisz do ekranu listy urządzeń (Rysunek 12.). Jeśli chciałbyś dodać kolejne karty do listy, powtórz kroki w menu Advanced kliknij link Remote Management. Wyświetlony zostanie ekran konfiguracji zdalnego (poprzez internet) zarządzania routerem. 12. Sprawdź czy opcja Turn Remote Management On (Rysunek 14.) jest wyłączona. Jeśli nie to wyłącz ją. 13. Kliknij przycisk Apply, aby zapisać zmiany. Rysunek 14. Zdalne zarządzanie routerem Przed przejściem do kolejnego etapu konfiguracji usługi UPC WiFi, którym jest konfiguracja bezprzewodowej karty USB, zalecamy wykonanie kopii bezpieczeństwa pliku konfiguracyjnego routera. Dzięki kopii bezpieczeństwa będziesz mógł szybko przywrócić własne ustawienia routera jeśli, np. zresetujesz router przyciskiem Reset lub gdy router zacznie działać nieprawidłowo. Wykonanie kopii bezpieczeństwa pliku konfiguracyjnego routera 1. w menu Maintenance kliknij link Backup Settings (zlokalizowany na niebieskim pasku po lewej stronie). Wyświetlony zostanie ekran zarządzania kopią bezpieczeństwa pliku konfiguracyjnego. Gratulujemy! Właśnie zakończyłeś proces konfiguracji routera urządzenie jest gotowe do pracy. Rysunek 15. Sekcja zarządzania kopią bezpieczeństwa ustawień konfiguracyjnych 10 Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0

12 Router umożliwia wykonanie kopii bezpieczeństwa wszystkich ustawień konfiguracyjnych w formie pliku konfiguracyjnego oraz jego późniejsze wykorzystanie w celu przywrócenia tych ustawień. Zalecamy wykonanie kopii ustawień routera zaraz po jego poprawnym skonfigurowaniu. 2. Kliknij przycisk Backup, aby wykonać kopię ustawień konfiguracyjnych. Wyświetlone zostanie okno zapisywania kopii bezpieczeństwa. 3. Kliknij przycisk Zapisz i wpisz nazwę pliku, np. upc-wifi.cfg i wskaż miejsce, w którym ma zostać zapisany, np. Dysk lokalny (C:). Przywrócenie ustawień z kopii bezpieczeństwa pliku konfiguracyjnego 1. w menu Maintenance kliknij link Backup Settings (zlokalizowany na niebieskim pasku po lewej stronie). Wyświetlony zostanie ekran zarządzania kopią bezpieczeństwa (Rysunek 15.). 2. Kliknij przycisk Przeglądaj i wskaż lokalizację pliku konfiguracyjnego, np. C:\upc-wifi.cfg. po wskazaniu pliku powrócisz do ekranu Backup Settings. 3. Kliknij przycisk Restore router rozpocznie przywracanie ustawień. Proces ten może trwać około minuty. Nie przerywaj go! Uwaga! Przerwanie procesu odtwarzania konfiguracji routera może spowodować nieprawidłową pracę urządzenia, a sam proces trzeba będzie powtórzyć. Po zakończeniu przywracania ustawień router automatycznie zresetuje się i przerwie połączenie z przeglądarką internetową. W celu ponownego zalogowania się do routera użyj hasła, z którego korzystałeś w czasie wykonywani kopii bezpieczeństwa. Rysunek 16. Zapisywanie kopii bezpieczeństwa po zapisaniu na dysku plik będzie dostępny w lokalizacji C:\upc-wifi.cfg. Przechowuj plik na dysku komputera lub innym nośniku. Wykorzystasz go w razie konieczności przywrócenia prawidłowej konfiguracji routera. Instrukcja instalacji i konfiguracji usługi upc wifi, wersja

13 7. Opis bezprzewodowej karty USB Dostarczona w zestawie instalacyjnym bezprzewodowa karta USB WPN111 RangeMax jest urządzeniem bezprzewodowym współpracującym z punktami dostępowymi WiFi pracującymi w standardzie IEEE b/g. Karta podłączona do portu USB komputera umożliwia dostęp do usługi internetowej bez konieczności podłączania komputera do routera przy użyciu okablowania sieciowego (Ethernet). Karta może zostać podłączona do gniazda USB bezpośrednio lub za pomocą znajdującego się w zestawie przedłużacza USB. Urządzenie zostało wyposażone w diodę wskazującą bieżący status pracy. Rysunek 17. Bezprzewodowa karta USB Status Nie świeci Pulsuje Stan urządzenia Urządzenie nie jest podłączone do komputera lub pracuje w trybie oszczędzania energii. Urządzenie nawiązuje łączność lub uzyskało połączenie z punktem dostępowym. Tabela 4. Opis stanów diody sygnalizacyjnej 12 Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0

14 8. Instalacja bezprzewodowej karty USB Uwaga: Podczas instalacji karty nie wyjmuj płyty instalacyjnej, nie podłączaj innych urządzeń ani nie uruchamiaj żadnych aplikacji. Bezprzewodową kartę USB włóż do dowolnego gniazda USB dopiero wtedy, gdy zostaniesz o to poproszony. Kliknij przycisk Next aby kontynuować instalację. Jeśli do tej pory tego nie zrobiłeś, odłącz kabel łączący router z komputerem. Włóż do napędu CD-ROM płytę ze sterownikami do urządzenia (RangeMax Wireless USB 2.0 adapter WPN111). Wyświetlony zostanie ekran asystenta instalacji. Jeśli ekran nie pojawi się, uruchom program instalacyjny ręcznie, np. klikając przycisk Start, a następnie Mój komputer. Gdy zostanie wyświetlona lista wszystkich napędów komputera, kliknij prawym klawiszem myszy CD-ROM. W Menu, które się pojawi, wybierz opcję Eksploruj. Wyświetlona zostanie lista plików znajdujących się na płycie. Dwukrotnie kliknij plik AUTORUN.exe Rysunek 19. Ekran powitalny instalatora NETGEAR Wyświetlony zostanie ekran wyboru regionu, w którym będziesz korzystał z karty. Wybierz Europe i kliknij przycisk Next. Kliknij opcję Install Driver and Utility. Rysunek 20. Wybór regionu Wyświetlony zostanie komunikat informujący o konieczności potwierdzenia wyboru. Rysunek 18. Ekran startowy instalatora NETGEAR Jeśli wybrałeś inny region niż Europe kliknij przycisk Anuluj i wybierz Europe. Jeśli wybrałeś Europe, kliknij przycisk OK. Wyświetlony zostanie powitalny ekran instalatora sterowników. Instrukcja instalacji i konfiguracji usługi upc wifi, wersja

15 Rysunek 21. Potwierdzenie wyboru regionu Wyświetlona zostanie licencja dotycząca korzystania ze sterowników. Zapoznaj się z licencją i zaakceptuj ją, klikając przycisk Yes. Rysunek 23. Wybór katalogu instalacji Wyświetlony zostanie ekran wyboru nazwy grupy programów, w której ma się pojawiać program narzędziowy NETGEAR. Zaakceptuj domyślną nazwę i kliknij przycisk Next. Rysunek 22. Licencja NETGEAR Wyświetlony zostanie ekran wyboru katalogu, w którym chcesz zainstalować sterowniki karty. Jeśli nie masz istotnego powodu, nie zmieniaj proponowanej lokalizacji. Kliknij przycisk Next, aby kontynuować instalację karty. Rysunek 24. Wybór nazwy grupy programów Wyświetlony zostanie komunikat informujący o braku zgodności sterowników. Zignoruj komunikat i kliknij przycisk Mimo to kontynuuj. 14 Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0

16 Zaznacz opcję Nie, nie tym razem i kliknij przycisk Dalej. Rysunek 25. Komunikat o niezgodności Kreator rozpocznie instalację sterowników. Po jej zakończeniu zostanie wyświetlony komunikat informujący o konieczności ponownego uruchomienia systemu Windows. Zaznacz pole Yes, I want to restart my computer now oraz kliknij przycisk Finish. Kreator instalacji automatycznie zrestartuje system operacyjny. Podczas ponownego uruchamiania systemu nie wyjmuj płyty ze sterownikami z napędu CD-ROM. Rysunek 27. Wykrycie sprzętu Wyświetlony zostanie ekran wyboru lokalizacji sterowników. Zaznacz opcję Zainstaluj oprogramowanie automatycznie (zalecane) i kliknij Dalej. Rysunek 28. Wskazanie lokalizacji sterowników Rysunek 26. Ponowne uruchomienie systemu Po uruchomieniu systemu Windows podłącz bezprzewodową kartę USB do wolnego gniazda USB. System wyświetli komunikat informujący o wykryciu nowego urządzenia. W oknie informującym o zakończeniu instalacji sterownika kliknij przycisk Zakończ. Instrukcja instalacji i konfiguracji usługi upc wifi, wersja

17 Kreator rozpocznie automatyczną instalację drugiego sterownika i wyświetli ekran wykrywania nowego urządzenia. Jako sterownik wskaż plik netwpn11.inf, znajdujący się w głównym katalogu płyty CD, np. F:\netwpn11.inf, jeżeli Twój napęd CD-ROM został oznaczony literą F. Zatwierdź wybór klikając przycisk DALEJ. Jeśli dioda umieszczona na karcie USB pulsuje na niebiesko oznacza to, że karta działa poprawnie. Gratulujemy! Właśnie zakończyłeś proces konfiguracji bezprzewodowej karty USB - urządzenie jest gotowe do pracy. Ostatnim etapem instalacji usługi UPC WiFi jest konfiguracja połączenia bezprzewodowego pomiędzy komputerem a routerem. Rysunek 29. Wskazanie lokalizacji pliku Jeśli pojawi się informacja o niezgodności sterowników, kliknij przycisk Mimo to kontynuuj. Po zakończeniu instalacji wyświetlony zostanie komunikat. Kliknij Zakończ, aby rozpocząć korzystanie z karty bezprzewodowej USB. Rysunek 30. Zakończanie instalacji. 16 Instrukcja instalacji i konfiguracji usługi upc wifi, wersja 1.0

18 9. Konfiguracja połączenia bezprzewodowego W celu połączenia się z Twoją siecią bezprzewodową skorzystaj z oprogramowania dołączonego do bezprzewodowej karty USB (obsługuje systemy Windows 98SE/ME/2000/XP). Konfiguracja połączenia przy pomocy oprogramowania karty USB 1. Kliknij ikonę aplikacji NETGEAR SMART WIZARD znajdującą się w pasku systemowym obok zegara (Rysunek 31.). Wyświetlone zostanie okno konfiguracyjne połączenia bezprzewodowego. Rysunek 31. Ikona NETGEAR SMART WIZARD Rysunek 33. Okno wprowadzania hasła WPA-PSK. 4. Wpisz hasło (PASSPHRASE), którego użyłeś konfigurując router (Aktywowanie opcji bezpieczeństwa komunikacji bezprzewodowej, s. 8) i kliknij przycisk OK. 5. Kliknij przycisk Zastosuj w oknie konfiguracyjnym. Aplikacja rozpocznie nawiązywanie połączenia z siecią bezprzewodową. 6. Kliknij przycisk Close, aby zamknąć okno Netgear Smart Wizard. 7. po uzyskaniu połączenia z siecią bezprzewodową uruchom przeglądarkę internetową, wpisz dowolny adres internetowy, np. i sprawdź czy możesz się połączyć ze stroną internetową. Gratulujemy! Właśnie zakończyłeś proces konfiguracji usługi UPC WiFi. Życzymy przyjemnego korzystania z internetu. Rysunek 32. Okno konfiguracyjne połączenia bezprzewodowego. 2. w polu Network Name (SSID) wpisz nazwę sieci wybraną podczas instalacji routera. 3. Zaznacz opcję Advanced i kliknij przycisk Advanced Security. Wyświetlone zostanie okno służące do wpisanie hasła WPA-PSK (PASSPHRASE) porównaj z Aktywowanie opcji bezpieczeństwa komunikacji bezprzewodowej (s. 8). Instrukcja instalacji i konfiguracji usługi upc wifi, wersja
