Optyczne przyrządy pomiarowe. Wersja polska

Transkrypt

1 Optyczne przyrządy pomiarowe Wersja polska

2 Jakość i efektywność w produkcji

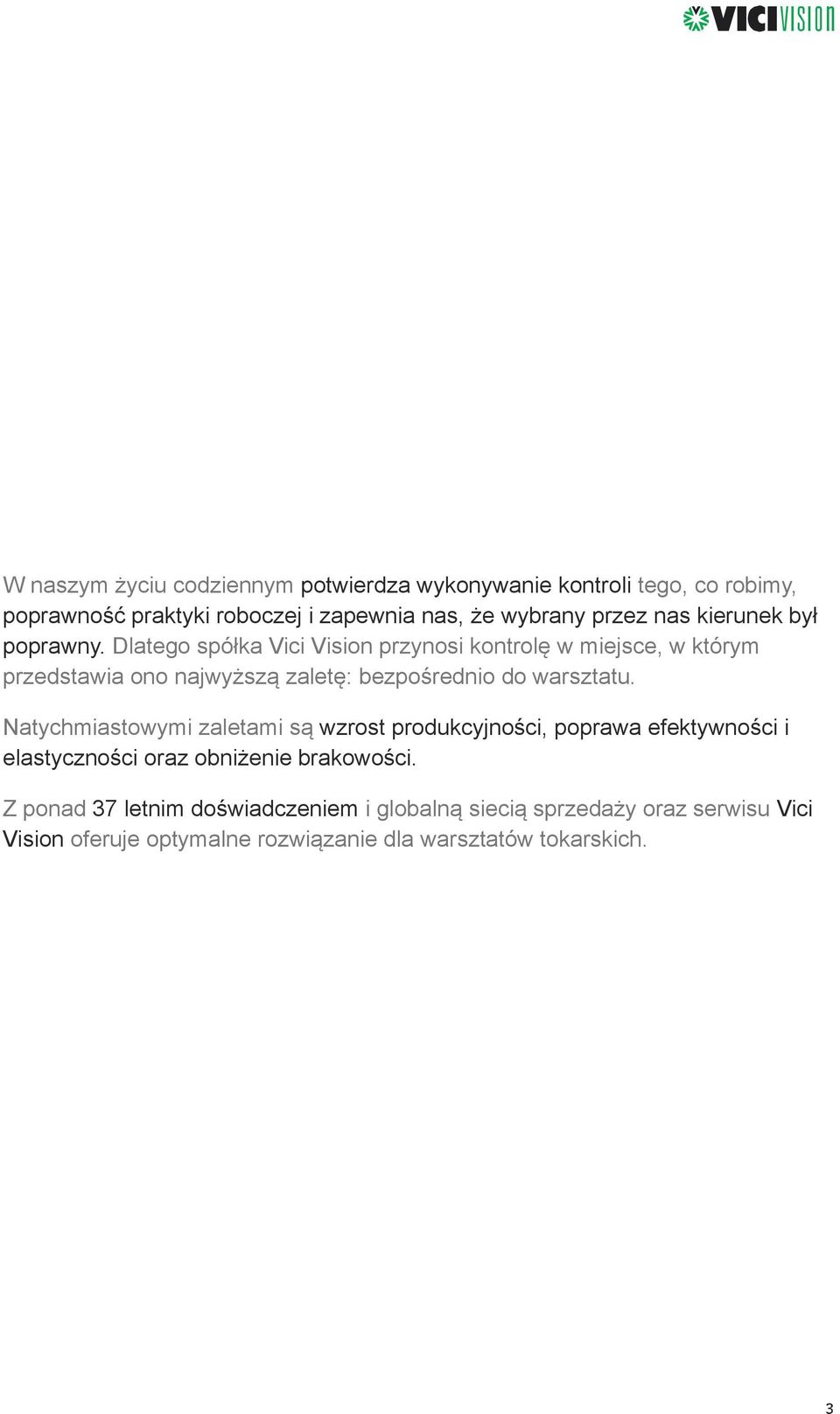

3 W naszym życiu codziennym potwierdza wykonywanie kontroli tego, co robimy, poprawność praktyki roboczej i zapewnia nas, że wybrany przez nas kierunek był poprawny. Dlatego spółka Vici Vision przynosi kontrolę w miejsce, w którym przedstawia ono najwyższą zaletę: bezpośrednio do warsztatu. Natychmiastowymi zaletami są wzrost produkcyjności, poprawa efektywności i elastyczności oraz obniżenie brakowości. Z ponad 37 letnim doświadczeniem i globalną siecią sprzedaży oraz serwisu Vici Vision oferuje optymalne rozwiązanie dla warsztatów tokarskich.

4 Najlepszy sposób pomiaru najmniejszych części RZETELNIE OKREŚLONE ROZWIĄZANIE DLA IMPLANTOLOGII STOMATOLOGICZNEJ I TECHNOLOGII BIOMEDYCZNEJ. MTL X5 zaprojektowany specjalnie do pomiaru implantów stomatologicznych, części biomedycznych, części do zegarków oraz ogólnie małych części mikromechanicznych. Wysoka rozdzielczość, jedyna w swej kategorii, wykrywa nawet najmniejsze detale, co pasuje urządzenie w roli unikatowego rozwiązania na polu produkcji narzędzi. Jego wykonanie z bezpośrednim dostępem ułatwia wkładanie i wyjmowanie nawet najtrudniejszych części do manipulacji. Konfiguracja z nieruchomymi częściami i poruszającą się optyką zapobiega drganiom, ruchom lub upadkom części podczas pomiaru. Konstrukcja bez otworów lub rowków oznacza, iż można małe części łatwo podnieść, jeżeli spadną podczas operacji.

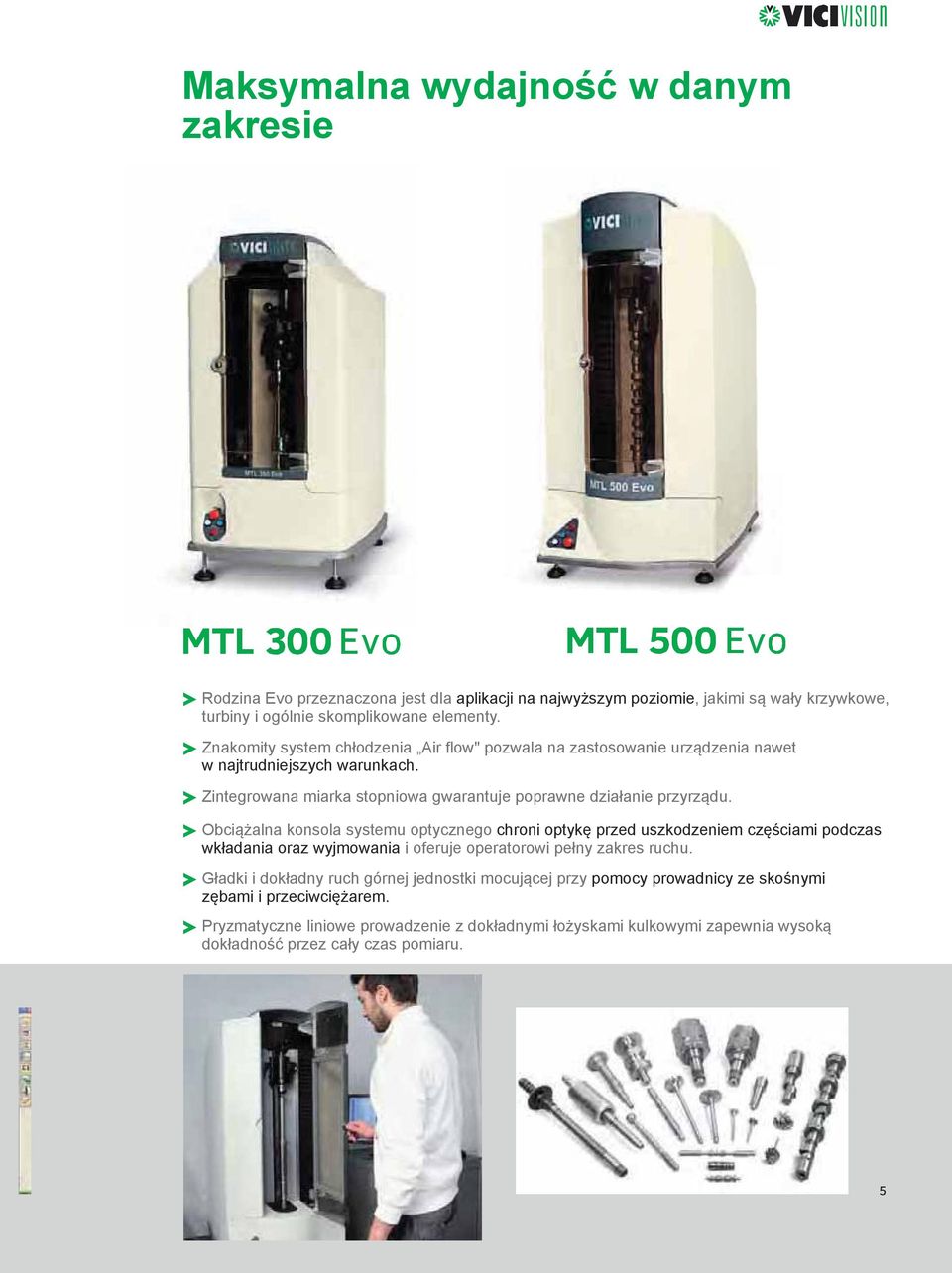

5 Maksymalna wydajność w danym zakresie Rodzina Evo przeznaczona jest dla aplikacji na najwyższym poziomie, jakimi są wały krzywkowe, turbiny i ogólnie skomplikowane elementy. Znakomity system chłodzenia Air flow" pozwala na zastosowanie urządzenia nawet w najtrudniejszych warunkach. Zintegrowana miarka stopniowa gwarantuje poprawne działanie przyrządu. Obciążalna konsola systemu optycznego chroni optykę przed uszkodzeniem częściami podczas wkładania oraz wyjmowania i oferuje operatorowi pełny zakres ruchu. Gładki i dokładny ruch górnej jednostki mocującej przy pomocy prowadnicy ze skośnymi zębami i przeciwciężarem. Pryzmatyczne liniowe prowadzenie z dokładnymi łożyskami kulkowymi zapewnia wysoką dokładność przez cały czas pomiaru.

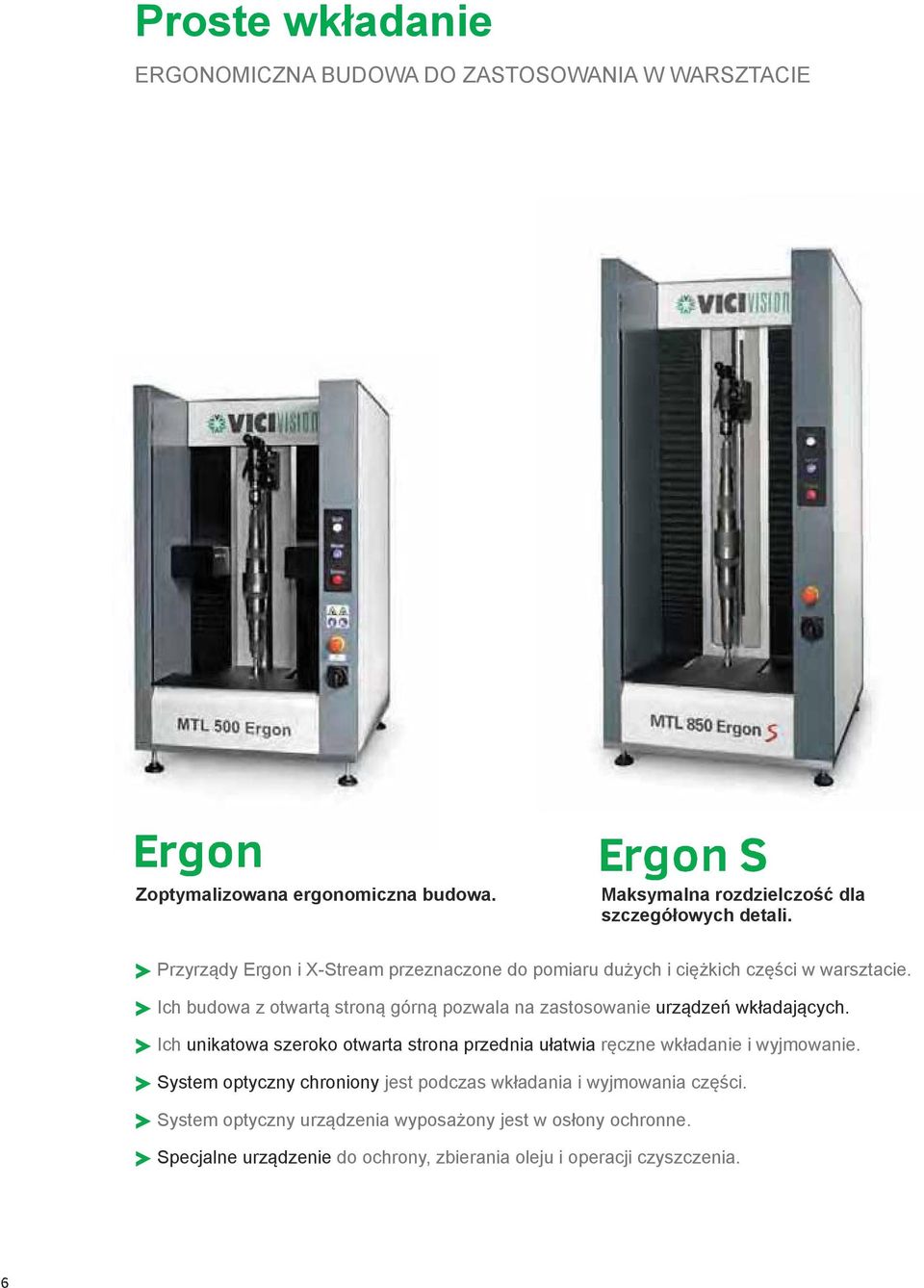

6 Proste wkładanie ERGONOMICZNA BUDOWA DO ZASTOSOWANIA W WARSZTACIE Zoptymalizowana ergonomiczna budowa. Maksymalna rozdzielczość dla szczegółowych detali. Przyrządy Ergon i X-Stream przeznaczone do pomiaru dużych i ciężkich części w warsztacie. Ich budowa z otwartą stroną górną pozwala na zastosowanie urządzeń wkładających. Ich unikatowa szeroko otwarta strona przednia ułatwia ręczne wkładanie i wyjmowanie. System optyczny chroniony jest podczas wkładania i wyjmowania części. System optyczny urządzenia wyposażony jest w osłony ochronne. Specjalne urządzenie do ochrony, zbierania oleju i operacji czyszczenia.

7 Najlepsze rozwiązanie dla ciężkich części. Większy otwór do łatwego wkładania Nawet do 60 kg.

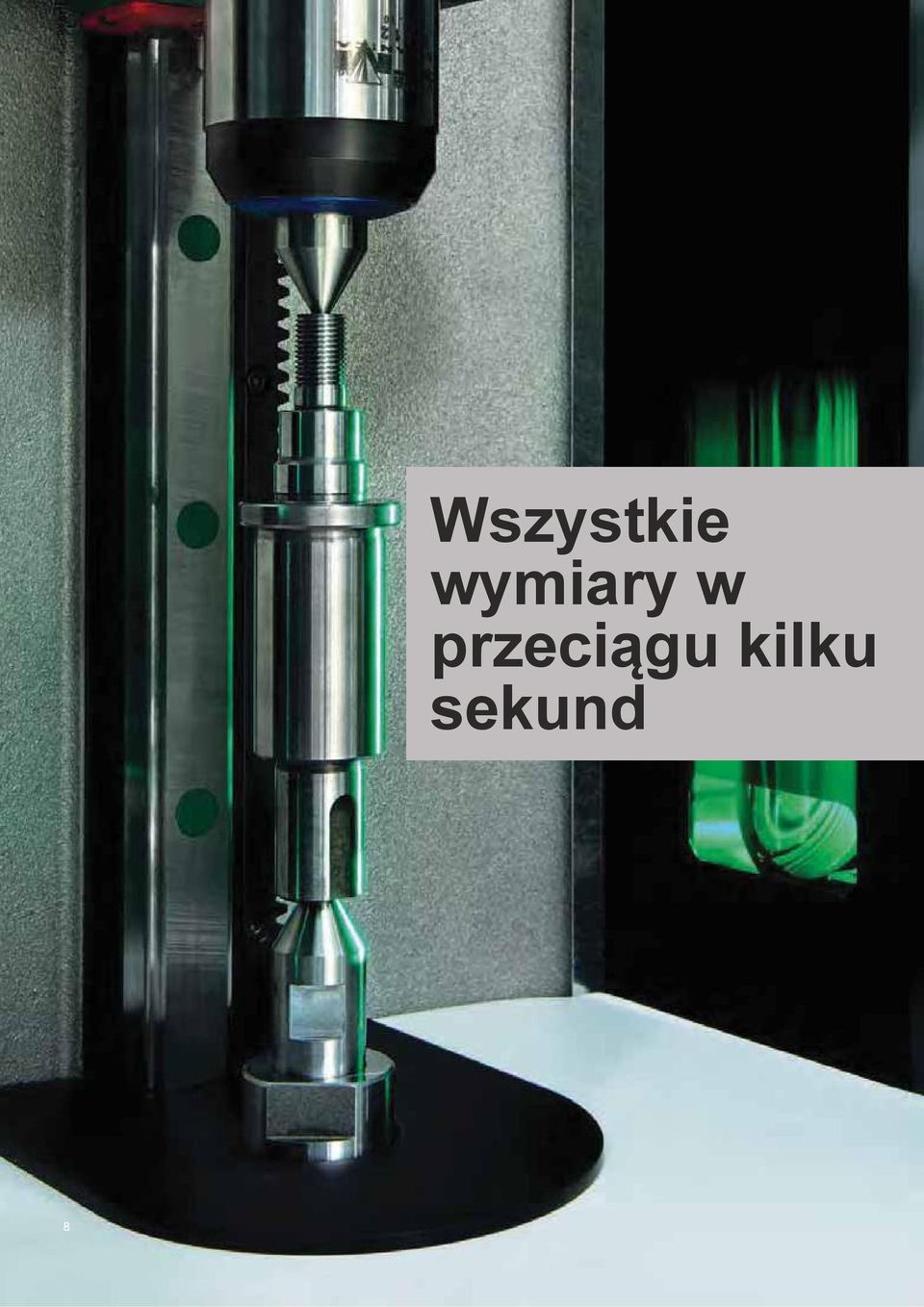

8 Wszystkie wymiary w przeciągu kilku sekund

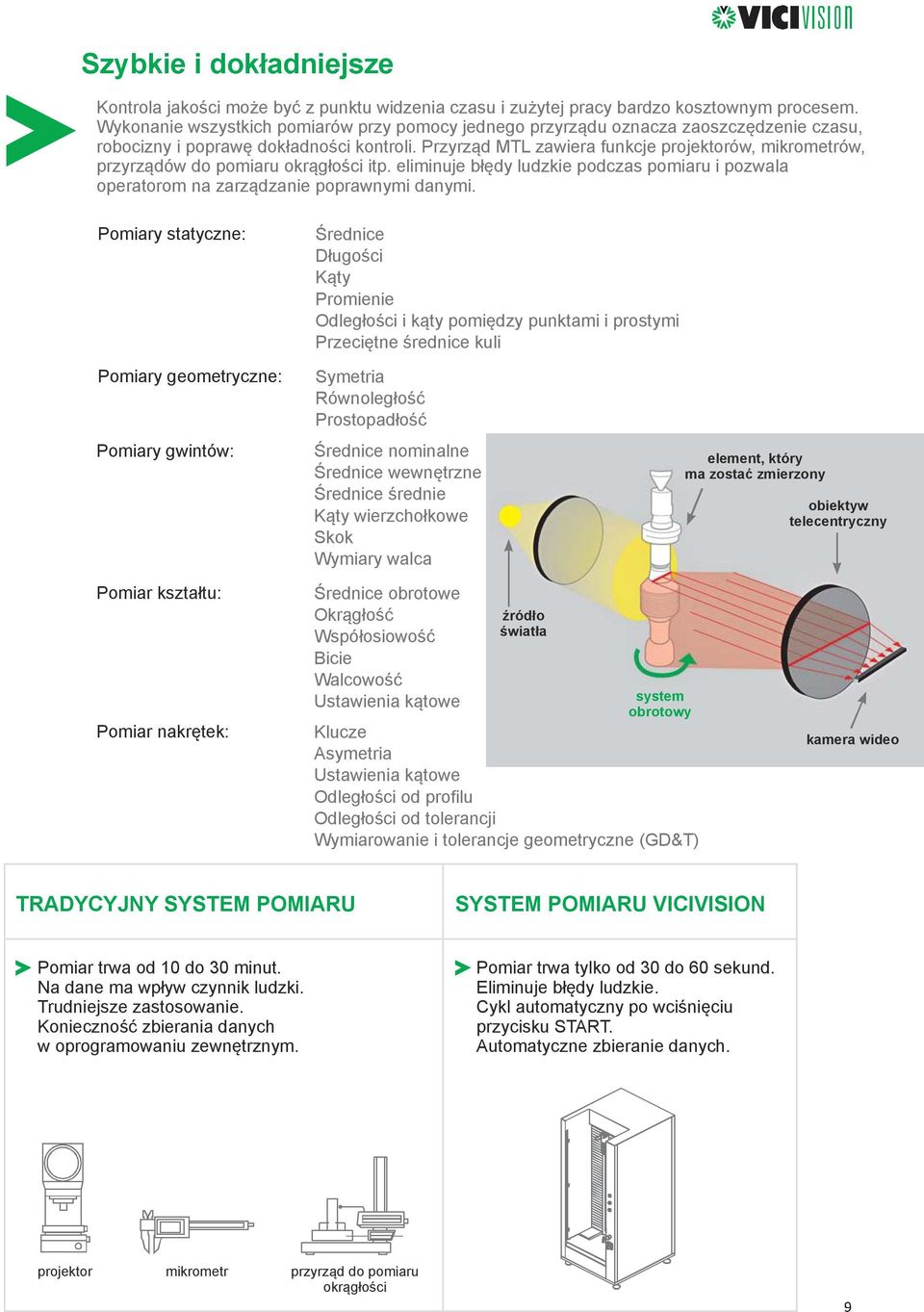

9 Szybkie i dokładniejsze Kontrola jakości może być z punktu widzenia czasu i zużytej pracy bardzo kosztownym procesem. Wykonanie wszystkich pomiarów przy pomocy jednego przyrządu oznacza zaoszczędzenie czasu, robocizny i poprawę dokładności kontroli. Przyrząd MTL zawiera funkcje projektorów, mikrometrów, przyrządów do pomiaru okrągłości itp. eliminuje błędy ludzkie podczas pomiaru i pozwala operatorom na zarządzanie poprawnymi danymi. Pomiary statyczne: Pomiary geometryczne: Pomiary gwintów: Pomiar kształtu: Pomiar nakrętek: Średnice Długości Kąty Promienie Odległości i kąty pomiędzy punktami i prostymi Przeciętne średnice kuli Symetria Równoległość Prostopadłość Średnice nominalne Średnice wewnętrzne Średnice średnie Kąty wierzchołkowe Skok Wymiary walca Średnice obrotowe Okrągłość Współosiowość Bicie Walcowość Ustawienia kątowe źródło światła system obrotowy Klucze Asymetria Ustawienia kątowe Odległości od profilu Odległości od tolerancji Wymiarowanie i tolerancje geometryczne (GD&T) element, który ma zostać zmierzony obiektyw telecentryczny kamera wideo TRADYCYJNY SYSTEM POMIARU SYSTEM POMIARU VICIVISION Pomiar trwa od 10 do 30 minut. Na dane ma wpływ czynnik ludzki. Trudniejsze zastosowanie. Konieczność zbierania danych w oprogramowaniu zewnętrznym. Pomiar trwa tylko od 30 do 60 sekund. Eliminuje błędy ludzkie. Cykl automatyczny po wciśnięciu przycisku START. Automatyczne zbieranie danych. projektor mikrometr przyrząd do pomiaru okrągłości

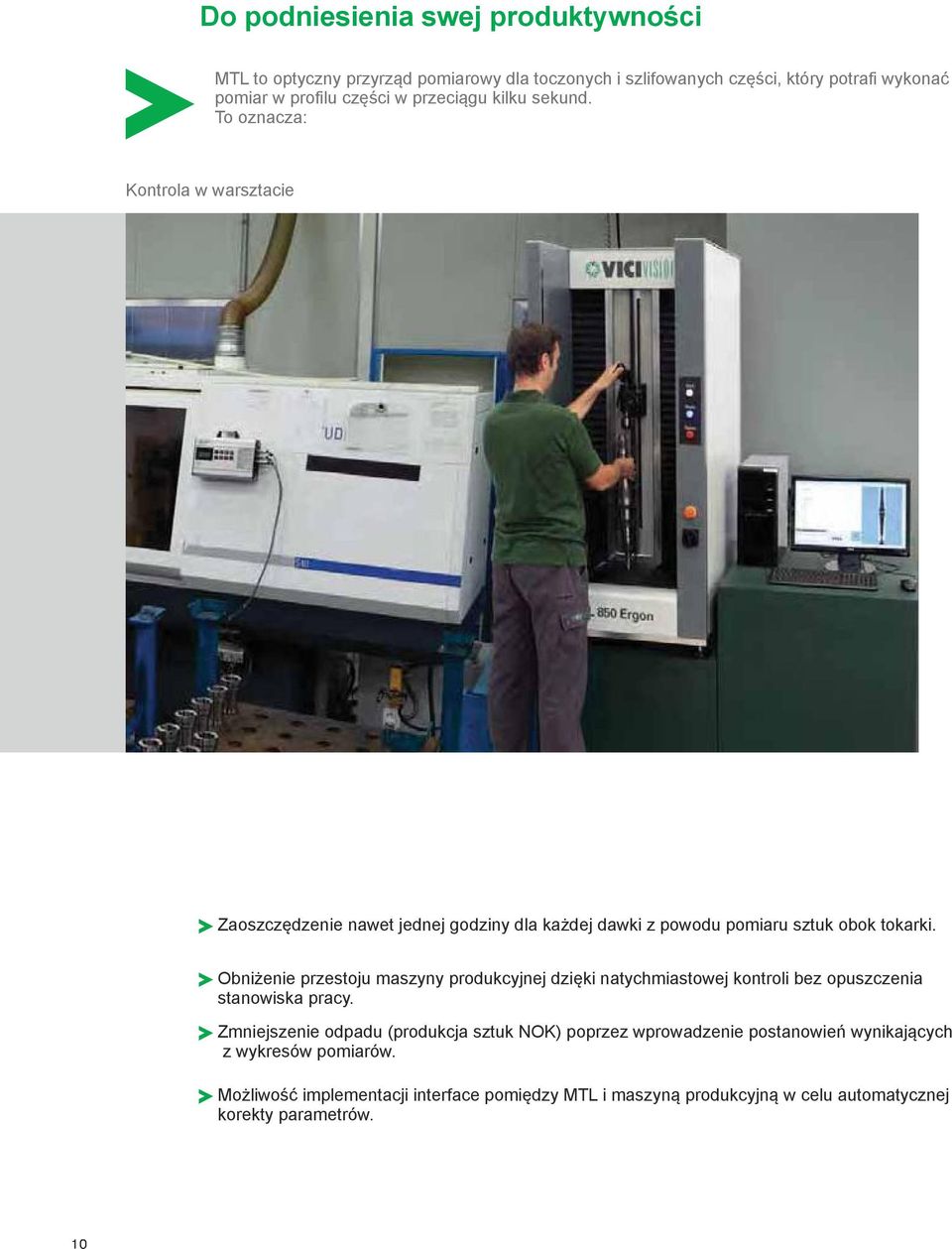

10 Do podniesienia swej produktywności MTL to optyczny przyrząd pomiarowy dla toczonych i szlifowanych części, który potrafi wykonać pomiar w profilu części w przeciągu kilku sekund. To oznacza: Kontrola w warsztacie Zaoszczędzenie nawet jednej godziny dla każdej dawki z powodu pomiaru sztuk obok tokarki. Obniżenie przestoju maszyny produkcyjnej dzięki natychmiastowej kontroli bez opuszczenia stanowiska pracy. Zmniejszenie odpadu (produkcja sztuk NOK) poprzez wprowadzenie postanowień wynikających z wykresów pomiarów. Możliwość implementacji interface pomiędzy MTL i maszyną produkcyjną w celu automatycznej korekty parametrów.

11 Statystyka Wyniki pomiarów w histogramach do natychmiastowej konsultacji. Protokół mierzonych części może operator uruchomić wprost w urządzeniu. Wykresy wyników pomiarów jednym kliknięciem. Analiza wyników pomiarów pozwala wcześniej operatorowi dostosować offsety narzędzia. Kontrole wyników w środku tolerancji zapewniają mniej odpadu.

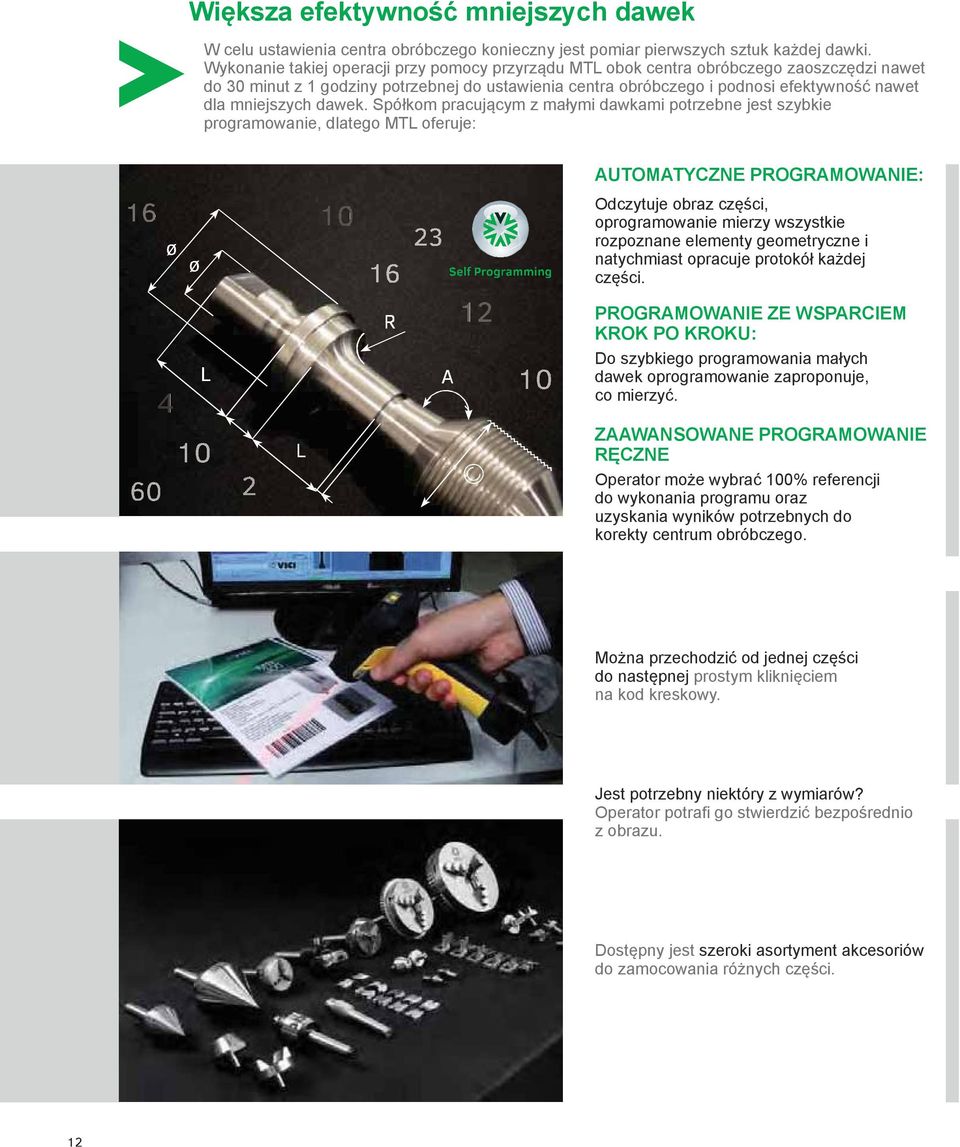

12 Większa efektywność mniejszych dawek W celu ustawienia centra obróbczego konieczny jest pomiar pierwszych sztuk każdej dawki. Wykonanie takiej operacji przy pomocy przyrządu MTL obok centra obróbczego zaoszczędzi nawet do 30 minut z 1 godziny potrzebnej do ustawienia centra obróbczego i podnosi efektywność nawet dla mniejszych dawek. Spółkom pracującym z małymi dawkami potrzebne jest szybkie programowanie, dlatego MTL oferuje: AUTOMATYCZNE PROGRAMOWANIE: Odczytuje obraz części, oprogramowanie mierzy wszystkie rozpoznane elementy geometryczne i natychmiast opracuje protokół każdej części. PROGRAMOWANIE ZE WSPARCIEM KROK PO KROKU: Do szybkiego programowania małych dawek oprogramowanie zaproponuje, co mierzyć. ZAAWANSOWANE PROGRAMOWANIE RĘCZNE Operator może wybrać 100% referencji do wykonania programu oraz uzyskania wyników potrzebnych do korekty centrum obróbczego. Można przechodzić od jednej części do następnej prostym kliknięciem na kod kreskowy. Jest potrzebny niektóry z wymiarów? Operator potrafi go stwierdzić bezpośrednio z obrazu. Dostępny jest szeroki asortyment akcesoriów do zamocowania różnych części.

13 Specyficzne rozwiązania procesowe Procesy produkcyjne często wymagają rozwiązań jednozadaniowych, które muszą być proste i niezawodne do kontroli "na linii". Dlatego spółka Vici Vision udoskonala przy pomocy specjalnych narzędzi i aplikacji systemy do pomiaru optycznego całego typoszeregu MTL. Porównywanie z plikiem DXF Porównuje profil części z CAD plikiem DXF. Stwierdza: maksymalną odległość profilu maksymalną odległość od tolerancji wymiarowanie i tolerancje geometryczne (GD&T) POMIAR TURBIN Dynamicznie określa pozycję znanej średnicy na kole turbiny. Porównanie profilu z plikiem DXF. MOŻLIWOŚĆ INTEGRACJI Z ROBOTYKĄ Automatyczne wkładanie i wyjmowanie sterowane bez jakichkolwiek kolejnych kosztów 100% produkcji.

14 BEZPOŚREDNIE WYŚWIETLENIE REALNEGO OBRAZU CZĘŚCI Pozwala operatorowi na kontrolę, czy pomiar nie został zakłócony wiórami lub zanieczyszczeniami. PROGRAMOWANIE OFF-LINE Można ustawiać programy pomiarów wygodnie za biurkiem, a maszyna wykorzystywana jest przez operatorów. Programowanie na realnym obrazie części albo z pliku DXF z wyborem systemów mocowania z bazy danych. Podczas zapisu programu na serwerze można zaprogramować kilka typów maszyn MTL jednocześnie. Wczytać obrazy z archiwum i sprawdzić wcześniej mierzone części bez ich realnej obecności. To jest przydatne w przypadku prototypowania, części bezpieczeństwa albo w przypadku sporów z klientami dotyczących dostarczonych części. OFF-LINE zastosowane może zostać również dla inżynierii rewersyjnej z ręcznym wykrywaniem wymiarów profilu. TELESERWIS Zdalne wsparcie przez technika spółki Vici Vision dla diagnostyki awarii, aktualizacji i pomocy z zaprogramowaniem skomplikowanych części. MODELE Pole pomiarowe Maks. wkładane wielkości Ciężar Rozdzielczość Obroty Dokładność Powtarzalność Zasilanie Napięcie Częstotliwość Moc znamionowa
