Współrzędnościowa technika pomiarowa wpływ interpretacji tolerancji wymiarowych na dobraną strategię pomiarową i uzyskany wynik.

Transkrypt

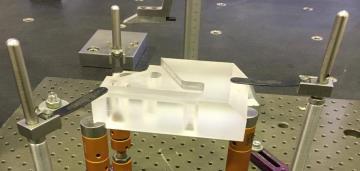

1 TEMAT: Współrzędnościowa technika pomiarowa wpływ interpretacji tolerancji wymiarowych na dobraną strategię pomiarową i uzyskany wynik. CEL PRACY: Celem pracy jest przeprowadzenie analizy wpływu różnorodnych strategii pomiarowych na poprawność oceny dokładności wymiarowokształtowej wybranych części. Zeiss Accura 7 Analizowany element Analizowane strategie pom. Przykład oceny graficznej - okrągłość Analizowane strategie pomiarowe - płaskość

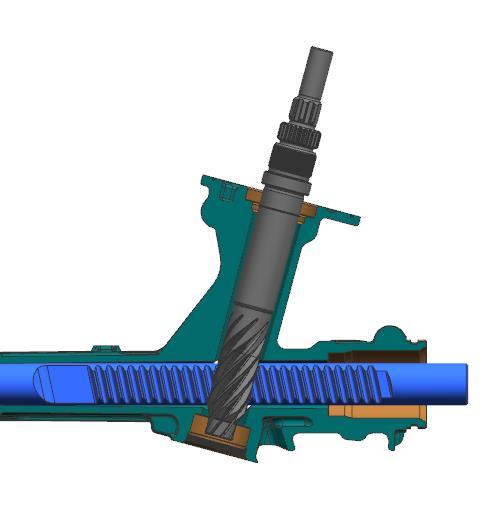

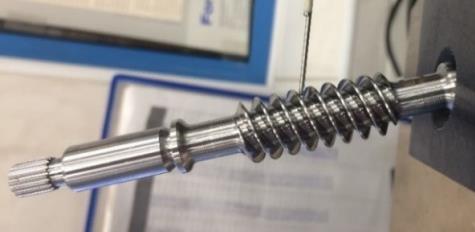

2 TEMAT: Zastosowanie metod optycznych do badań struktury geometrycznej powierzchni, na przykładzie określenia wpływu jakości powierzchni na współpracę ślimaka i ślimacznicy. CEL PRACY: Celem pracy była diagnoza i rozwiązanie problemu zbyt małej siły wspomagania podczas testu dynamicznego obciążenia na przekładni kierowniczej, oraz wskazanie systemu i narzędzia pomiarowego, dzięki któremu będzie można zminimalizować koszty. Analizowany zespół Stanowisko pomiarowe Analizowana powierzchnia Pomiary chropowatości Analiza wyników

3 TEMAT: Wpływ ustawienia kątowego trzpienia na dokładność pomiaru kątów na WMP, wyposażonych w głowice. CEL PRACY: Celem niniejszej pracy jest opracowanie przyrządu służącego do kątowego ustawiania trzpieni pomiarowych z zastosowaniem przegubu oraz przeprowadzenie pomiarów pozwalających na wyznaczenie dokładności ustawianych kątów zaprojektowanego przyrządu. Opracowany przyrząd kąt α Opracowany przyrząd kąt β Testy wykonanego przyrząd

4 TEMAT: Opracować metodykę pomiaru faz o zarysie krzywoliniowym. CEL PRACY: Celem pracy było dokonanie analizy przyrządów do pomiaru faz (dostępnych na rynku), i ocena możliwości dokładnego pomiaru zarysów krzywoliniowych na WMP. Przykładowy sprzęt warsztatowy do pomiaru faz Testy prowadzone na mikroskopie warsztatowym Testy prowadzone na maszynie współrzędnościowej Pomiary zarysów krzywoliniowych na WMP

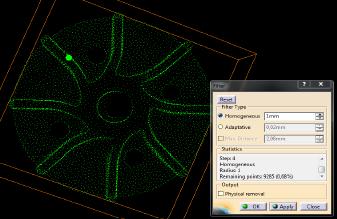

5 TEMAT: Wpływ wybranych metod modelowania powierzchniowego na dokładność odwzorowania postaci geometrycznej części maszyn. CEL PRACY: Celem pracy było zaproponowanie metody opracowanie modelu powierzchniowego wskazanego elementu, połączone z oceną dokładności analizowanych metod modelowania. Wynik digitalizacji detalu Tworzenie powierzchni fasetkowej alternatywnymi metodami Tworzenie krzywych do modelu powierzchniowego Modelu powierzchniowy i ocena jego dokładności

6 TEMAT: Zaproponować metodę postępowania w ramach odtworzenia postaci geometrycznej lampy. CEL PRACY: Celem pracy było odtworzenie postaci geometrycznej lampy samochodowej. Zaprojektowane mocowanie pod model lampy Wynik digitalizacji analizowanej lampy Etapy tworzenia modelu powierzchniowego Ocena dokładności modelu względem detalu fizycznego /WMP/

7 TEMAT: Zaproponować metodę pomiaru małych faz na współrzędnościowej maszynie pomiarowej. CEL PRACY: Głównym celem pracy jest dokonanie oceny wymiarów geometrycznych zatępień wykonanych na kole zębatym, i w oparciu o przeprowadzone testy zaproponowanie metodyki pomiaru faz o niewielkich. Mocowanie detalu testowego Analiza wpływu różnych parametrów (skanowania) na wynik digitalizacji Analizowane koło zębate Analiza wyników digitalizacji w rozpatrywanych przekrojach

8 TEMAT: Zaproponować rozbudowę systemu mocowania Eco-Fix firmy KOMEG zwiększającą możliwości ww. systemu pod kątem montażu części z tworzyw sztucznych. CEL PRACY: Głównym celem pracy było zaproponowanie koncepcji rozbudowy istniejącego systemu mocowania Eco-Fix firmy Komeg pod kątem montażu na stole pomiarowym, elementów z tworzyw sztucznych o różnych wymiarach. Przykładowe zastosowania systemów pomiarowych na maszynach współrzędnościowych Proponowana modyfikacja / koncepcja nr 1 Proponowana modyfikacja / koncepcja nr 2 Proponowana modyfikacja / koncepcja nr 3
