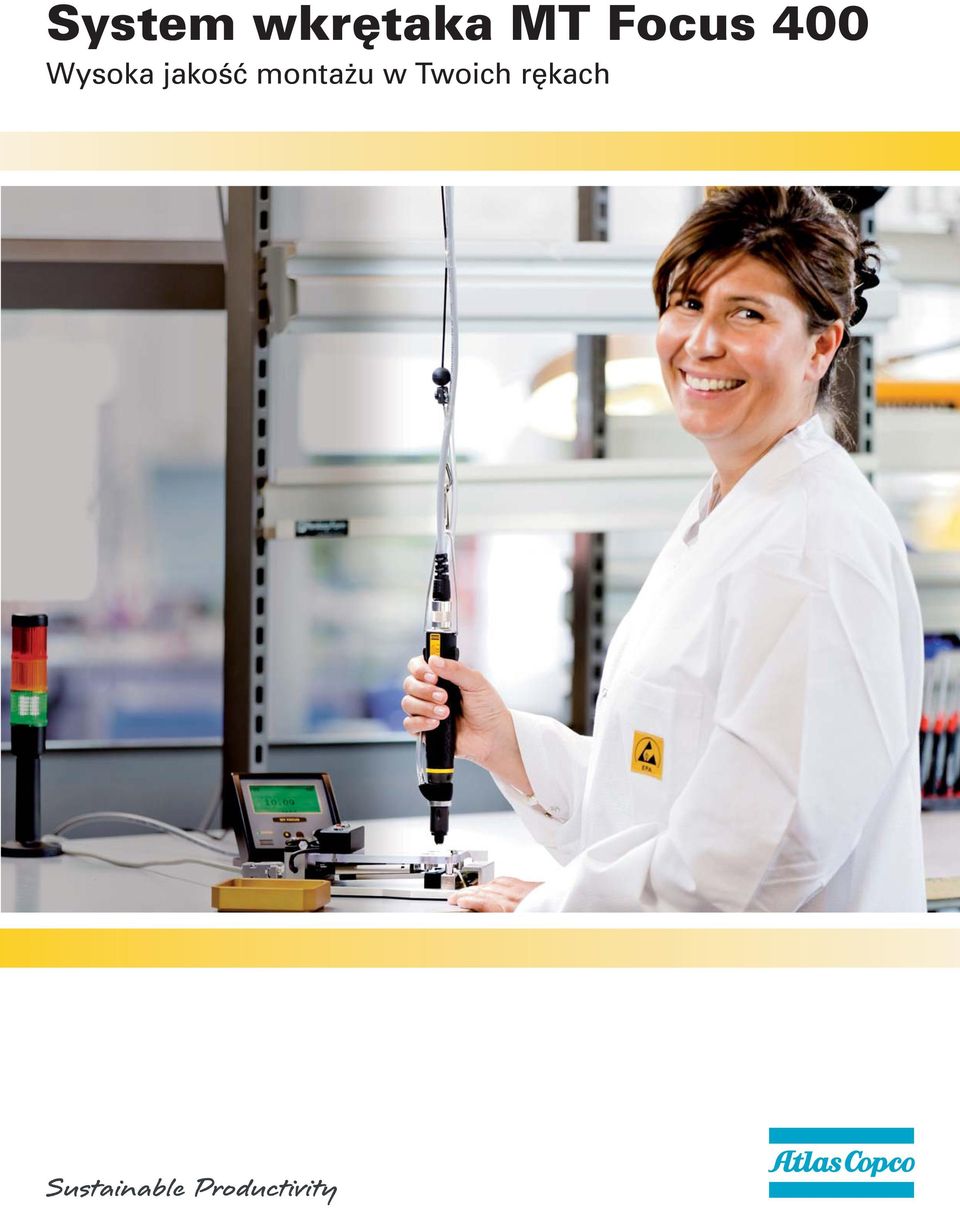

System wkrętaka MT Focus 400 Wysoka jakość montażu w Twoich rękach

Transkrypt

1 System wkrętaka MT Focus 400 Wysoka jakość montażu w Twoich rękach

2 Czyni z dokręcania Nowy system wkrętarki MT Focus 400 firmy Atlas Copco. Dzięki zachowaniu zasad ergonomii obsługa wkrętarki jest intuicyjna - naciśnięcie kilku przycisków na sterowniku umożliwia ustawienie prędkości i momentu powoduje gotowość systemu do eksploatacji! Ta nowoczesna technologia zwiększy wydajność i jakość procesu dokręcania. System może być wykorzystany do wszelkich operacji dokręcania w przemyśle elektronicznym do produkcji np. telefonów komórkowych, dysków twardych, systemów multimedialnych, przemysłowych i medycznych urządzeń elektronicznych i innych... Jasna informacja zwrotna dla operatora Inteligentny system MT Focus 400 wykrywa i eliminuje typowe problemy montażowe takie jak brak lub niewkręcanie się śruby. Informacja zwrotna przekazywana operatorowi umożliwia zablokowanie procesu w celu przekazania nieprawidłowego złącza do ponownego dokręcenia. Pozwala to na obniżenie ryzyka związanego z błędem operatora i czyni z dokręcania zagadnienie naukowe. Niższy koszty, wyższa jakość montażu System MT Focus 400 oferuje obniżenie kosztów oraz stopy zwrotu inwestycji poprzez zmniejszenie odpadu do minimum oraz zwiększenie końcowej jakości produktu. Połączenie to może być niezwykle ważną zaletą każdego procesu produkcyjnego.

3 zagadnienie naukowe... Łatwa obsługa oraz ustawianie za pomocą funkcji Auto-set! Sterownik MT Focus z wyświetlaczem, przyciskami oraz znajdujący się na przednim panelu uchwyt narzędzia dla małych narzędzi. System może zostać zaprogramowany za pośrednictwem przedniego panela sterownika. Funkcja Auto-set umożliwia ustawienie optymalnego dla danego złącza momentu i prędkości dokręcania. Możliwość bezpośredniego zaprogramowania wielkości partii jest dodatkowym ułatwieniem eksploatacji. Panel może zostać zablokowany w celu uniknięcia niezamierzonej modyfikacji parametrów dokręcania, odblokowanie panelu następuje po wprowadzeniu kodu znanego wyłącznie administratorowi. Obok programowania sterownika za pośrednictwem panela przedniego, istnieje możliwość zastosowania oprogramowania ToolsTalk MT PC. Wersja Advanced jest wyposażona w oprogramowanie analityczne i sieciowe ToolsTalk MT. Umożliwia ono dostęp do kluczowych informacji koniecznych do przeprowadzenia pełnej analizy procesu esu dokręcania wraz z przebiegami prrzebiegami oraz gromadzenie i zapiss danych procesowych. esowych. Funkcje systemu Inteligencja w kontroli procesu Model MT Focus 400 jest urządzeniem inteligentnym funkcja monitorowania momentu i kąta dokręcania umożliwia kontrolę całego procesu od umieszczenia śruby poprzez jej wkręcanie aż do dokręcenia. Wykrywanie problemów związanych z dokręcaniem u źródła eliminuje kosztowne operacje powtórne na późniejszych etapach produkcji. Pozwala to na oszczędność czasu oraz zwiększa jakość produkcji oraz jakość produktu końcowego. Jasna informacja zwrotna dla operatora Basic (podstawowy) Zaawansowane Liczba narzędzi Ilość zestawów Pset 3 Liczenie serii Konfiguracja wyświetlacza Auto-set Blokowanie po odrzuceniu Liczba kroków dokręcania 5 5 Wyświetlacz programowy Kontrola momentu i kąta RS232 USB Wyjście sterowania pompą podciśnienia Stałe I/O Funkcja Sterownik MT Focus 400 może współpracować z gamą nowoczesnych narzędzi MT Digitork pokrywających szeroki zakres momentu dokręcania i umożliwiających wykorzystanie w wielu zastosowaniach. Modele MT Digitork zawierają urządzenia stanowiskowe i ręczne należące do linii Ergo. Wejścia/wyjścia Konfiguracja I/O OK Partia OK. NOK System generuje jasną informacje zwrotną dla operatora. Intuicyjny wyświetlacz podaje w czasie rzeczywistym stan produkcji, co gwarantuje pełną kontrolę nad procesem produkcyjnym, podwyższając poziom jakości. Zdalne uruchamianie za pośrednictwem I/O Tools Talk MT programowanie Analiza w czasie rzeczywistym (przebiegi) Sieć (gromadzenie danych)

4 Przyjazny dla użytkownika system zwiększający jakość montażu Nowy, przyjazny dla użytkownika model wkrętarki MT Focus 400 odznacza się łatwą instalacją i eksploatacją i zwiększa precyzję oraz jakość procesu dokręcania. Funkcja Auto-set umożliwia ustawienie momentu bezpośrednio na przednim panelu sterownika. Wersja podstawowa została wyposażona w jeden zestaw parametrów (p-set) umożliwiający zapis programu dokręcania. Wersja Advanced została wyposażona w trzy zestawy p-set oraz może współpracować z oprogramowaniem analitycznym i sieciowym ToolsTalk MT. Wyeliminowanie problemów montażowych System przekazuje operatorowi wizualną i dźwiękową informację zwrotną dotyczącą stanu dokręcenia za pośrednictwem intuicyjnego wyświetlacza oraz brzęczyka. Kontrola momentu i kąta dokręcania gwarantuje wykrywanie problemów montażowych oraz umożliwia eliminację pełnej kontroli jakości. Sterownik MT Focus 400 współpracuje z nowoczesnymi, ręcznymi i stanowiskowymi narzędziami MT Digitork i umożliwia wykorzystanie zestawu do szerokiej gamy zastosowań. Wszystkie urządzenia uwzględniają wymagania przemysłowe dotyczące zabezpieczenia elektrostatycznego ESD. MT Focus 400 zwiększa jakość i wydajność!

5 Dane techniczne Informacje ogólne Zakres momentu Prędkość Długość Szerokość Masa Końcówka Nr zamó- Model Ncm in lb obr/min. mm mm kg lb Napęd wieniowy Ręczna wkrętarka Digitork bez włącznika dociskowego, MT Focus 400A ETD M 20 ABL 400A ,44-, ,26 0,57 HM 4 mm ETD M 27 ABL 400A 7,5-27 0,66-2, ,26 0,57 HM 4 mm ETD M 03 A 400A 0,5-2,5 0,04-0, , 0,22 Ø 2 mm ETD M 05 A 400A,5-5 0,3-0, , 0,22 Ø 2 mm ETD M 0 A 400A 3-0 0,27-0, , 0,22 Ø 2 mm ETD M 25 AVB 400A 7,5-25 0,66-2, ,25 0,55 HM 4 mm Ręczna wkrętarka Digitork bez włącznika dociskowego, MT Focus 400B ETD M 20 ABL 400B ,44-, ,26 0,57 HM 4 mm ETD M 27 ABL 400B 7,5-27 0,66-2, ,26 0,57 HM 4 mm ETD M 03 A 400B 0,5-2,5 0,04-0, , 0,22 Ø 2 mm ETD M 05 A 400B,5-5 0,3-0, , 0,22 Ø 2 mm ETD M 0 A 400B 3-0 0,27-0, , 0,22 Ø 2 mm ETD M 25 AVB 400B 7,5-25 0,66-2, ,25 0,55 HM 4 mm Ręczna wkrętarka Digitork z włącznikiem dociskowym, MT Focus 400A ETD M 50 ABL 400A 5-50,33-4, ,56,23 HM 4 mm ETD M 80 ABL 400A 20-80,77-7, ,56,23 HM 4 mm ETD M 20 ABL 400A ,7-0, ,65,43 /4" He ETD M 200 ABL 400A ,42-7, ,65,43 /4" He ETD M 250 ABL 400A ,64-22, ,65,43 /4" He Ręczna wkrętarka Digitork z włącznikiem dociskowym, MT Focus 400B ETD M 50 ABL 400B 5-50,33-4, ,56,23 HM 4 mm ETD M 80 ABL 400B 20-80,77-7, ,56,23 HM 4 mm ETD M 20 ABL 400B ,7-0, ,65,43 /4" He ETD M 200 ABL 400B ,42-7, ,65,43 /4" He ETD M 250 ABL 400B ,64-22, ,65,43 /4" He Stanowiskowy model Digitork MT Focus 400A ETF M A,5-5 0,3-0, ,4 0,90 HM 4 mm ETF M A 3-0 0,27-0, ,40 0,90 HM 4 mm ETF M A ,44-, ,40 0,90 HM 4 mm ETF M A 5-50,33-4, ,8,76 HM 4 mm ETF M A 20-80,77-7, ,2 2,64 HM 4 mm ETF M A ,2-8, ,2 2,64 /4" HEX ETF M A ,42-7, ,2 2,64 /4" HEX Stanowiskowy model Digitork MT Focus 400B ETF M A,5-5 0,3-0, ,40 0,90 HM 4 mm ETF M A 3-0 0,27-0, ,40 0,90 HM 4 mm ETF M A ,44-, ,40 0,90 HM 4 mm ETF M A 5-50,33-4, ,8,76 HM 4 mm ETF M A 20-80,77-7, ,2 2,64 HM 4 mm ETF M A ,2-8, ,2 2,64 /4" HEX ETF M A ,42-7, ,2 2,64 /4" HEX ETD M: V - przewód podciśnieniowy, B - przycisk zmiany kierunku Pełen system (jeden numer zamówienia ) składa się z: Sterownika, wkrętarki, kabla narzędzia, Tools Talk MT, przewodu złącza USB, wspornika sterownika oraz z zasilacza. Oprogramowanie oraz urządzenia zewnętrzne IO Kabel narzędziowy Dodatkowe elementy kabli Model katalogowy ToolsTalk MT (do MTF 400) Zestaw (zdalne sterowanie przełącznik programu) Zdalne sterowanie Cyfrowy przełącznik programu Przełącznik stopowy Przewód Y do złącza I/O a Adapter b, (5 pin/26 pin d-sub) a Przewód Y przystosowany do wykorzystania dwóch urządzeń zewnętrznych I/O. b Do podłączenia MT Focus 400 oraz urządzeń zewnętrznych I/O. Model Długość katalogowy M-(AB)L 2 m M/M-AXXX 2 m M-(AB)L 3,5 m M/M-AXXX 3,5 m M/M-AXXX, kąt 2 m stopni Model katalogowy Przewód, RS Przewód, USB Przewód przetwornika Uchwyt przewodu Zeskanuj kod i obejrzyj film watch?v=2y4y9xb0r-i Åtta.45 Tryckeri AB 202:
