1 Rozwiązanie dla standardowych urządzeń... PROCESS FIELD BUS Page 1

2 PROFIBUS i SIMATIC pozwala osiągnąć Obniżenie kosztów okablowania Łatwy wybór produktu Łatwość instalacji i uruchomienia Krótki czas rozruchu Procesy bardziej wydajne Pewność działania Page 2

3 Obniżenie kosztów okablowania Obniżenie kosztów okablowania!- kabel sieciowy dwużyłowy Page 3

4 20% obniżenia kosztów okablowania, n.p. poprzez... Zmniejszenie ilości kabli Obniżenia liczby listw zaciskowych i przyłączy Liczby szaf i miejsca w szafach Czasu instalacji Koszt Struktura centralna Struktura rozproszona Odległość Page 4

zaciskowych i przyłączy Liczby szaf i miejsca w szafach

5 Łatwy wybór produktu PROFIBUS - otwarty standard wg normy EN50170 EN50170 Jeden standard dla narzędzi inżynierskich, sieci zarządzającej i urządzeń polowych Większość Firm oferuje urządzenia z interfejsem do sieci PROFIBUS Wszystkie urządzenia mogą razem współpracować bez żadnych przeszkód optymalne rozwiązanie dla układów automatyki Page 5

Większość Firm oferuje urządzenia z interfejsem do sieci PROFIBUS Wszystkie

6 Prosta i łatwa konfiguracja sieci - poprzez integrację łącza PROFIBUS-DP w CPU W odróżnieniu od innych sieci polowych, PROFIBUS-DP nie wymaga żadnych dodatkowych łączy SIMATIC posiada zintegrowane łącze PROFIBUS-DP PROCESS FIELD BUS...a oprogramowanie? Page 6

PROFIBUS-DP nie wymaga żadnych dodatkowych łączy SIMATIC posiada

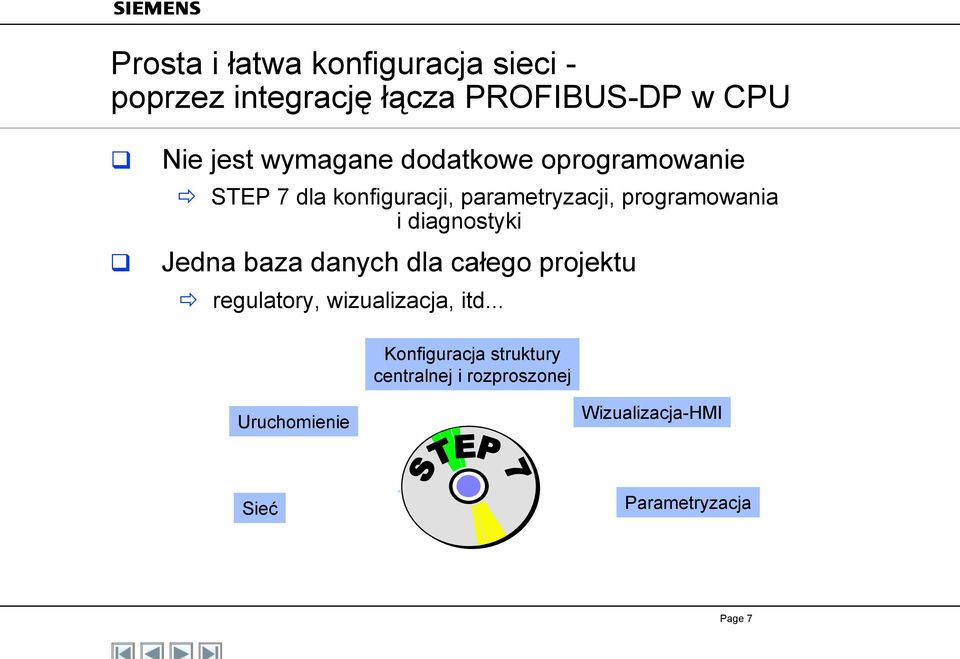

7 Prosta i łatwa konfiguracja sieci - poprzez integrację łącza PROFIBUS-DP w CPU Nie jest wymagane dodatkowe oprogramowanie STEP 7 dla konfiguracji, parametryzacji, programowania i diagnostyki Jedna baza danych dla całego projektu regulatory, wizualizacja, itd... Konfiguracja struktury centralnej i rozproszonej Uruchomienie Wizualizacja-HMI Sieć Parametryzacja Page 7

diagnostyki Jedna baza danych dla całego projektu regulatory, wizualizacja, itd.

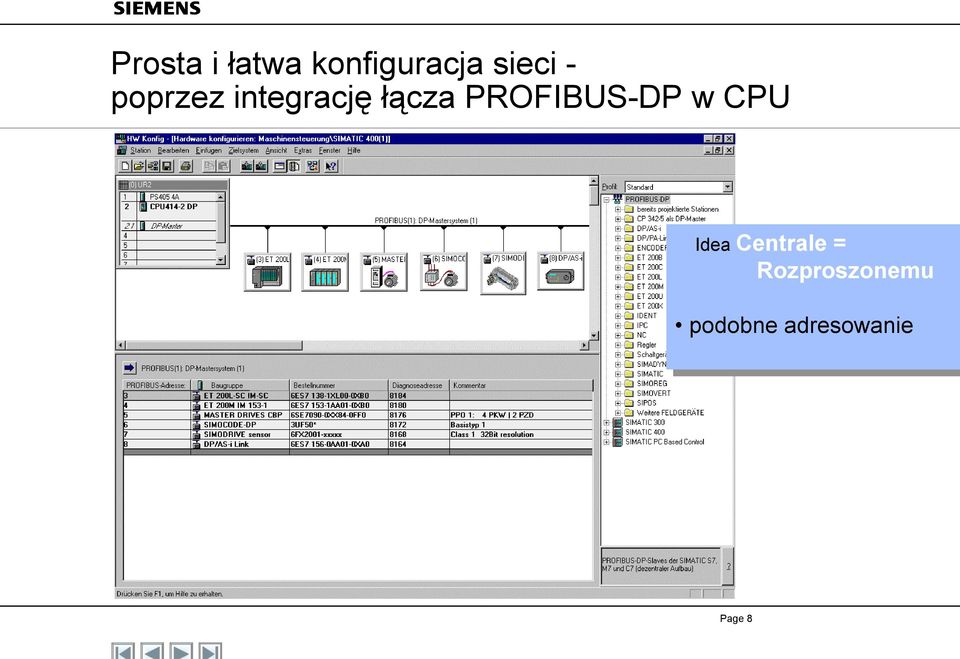

8 Prosta i łatwa konfiguracja sieci - poprzez integrację łącza PROFIBUS-DP w CPU Idea Idea Centrale = Rozproszonemu podobne adresowanie Page 8

9 Prosta i łatwa konfiguracja sieci - poprzez integrację łącza PROFIBUS-DP w CPU Parametryzacja urządzeń polowych poprzez software -bezpośrednio poprzez PROFIBUS-DP... poprzez łącze sieciowe... z PC/PG Page 9

urządzeń polowych poprzez software -bezpośrednio

10 Prosta i łatwa konfiguracja sieci - poprzez integrację łącza PROFIBUS-DP w CPU... Z dowolnego miejsca sieci Bez żadnych dodatkowych elementów Page 10

11 Krótki czas uruchomienia z siecią PROFIBUS-DP... Np. maszyny lub obiektu Page 11

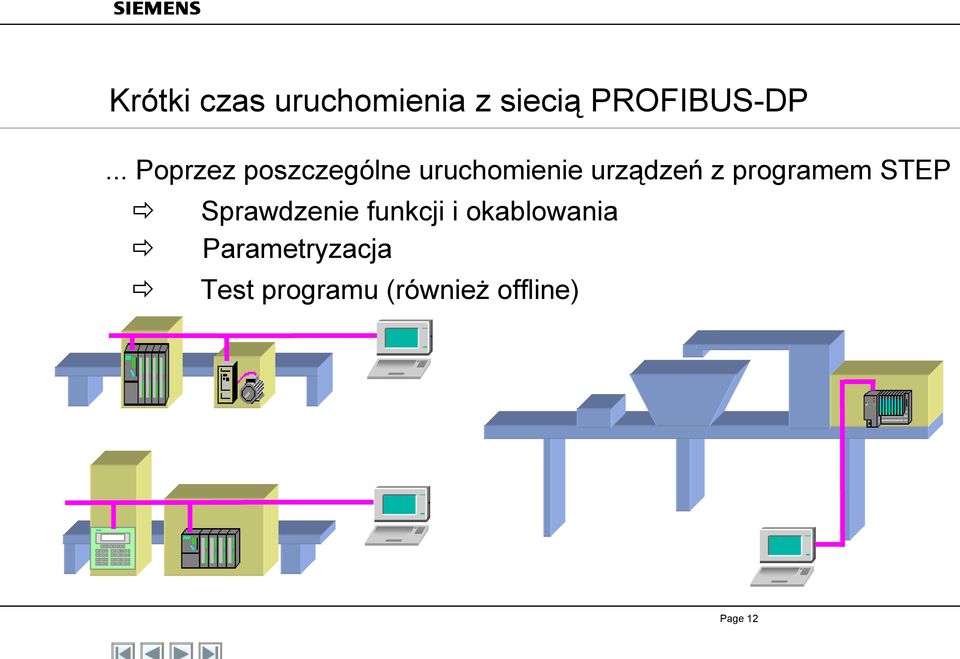

12 Krótki czas uruchomienia z siecią PROFIBUS-DP... Poprzez poszczególne uruchomienie urządzeń z programem STEP Sprawdzenie funkcji i okablowania Parametryzacja Test programu (również offline) Page 12

programem STEP Sprawdzenie funkcji i okablowania

13 Krótki czas uruchomienia z siecią PROFIBUS-DP... Poprzez poszczególne uruchomienie urządzeń z programem STEP 7...gdziekolwiek na świecie Page 13

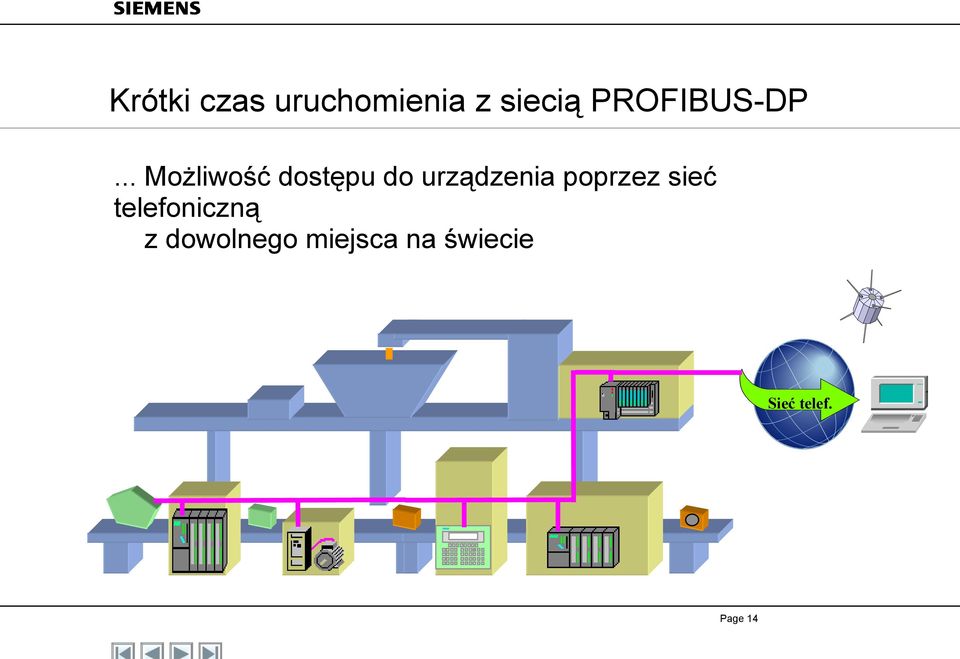

14 Krótki czas uruchomienia z siecią PROFIBUS-DP... Możliwość dostępu do urządzenia poprzez sieć telefoniczną z dowolnego miejsca na świecie Sieć telef. Page 14

15 Łatwość uruchomienia poprzez Użycie standardowych modułów Page 15

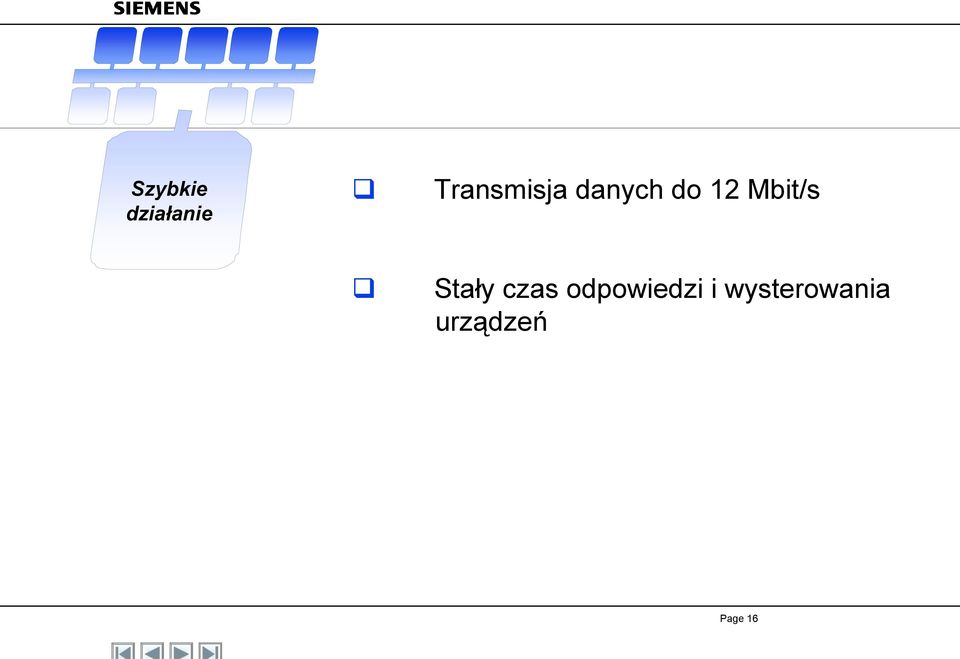

16 Szybkie działanie Transmisja danych do 12 Mbit/s Stały czas odpowiedzi i wysterowania urządzeń Page 16

17 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Master przesyła dane lub parametry do slave ów Czas cyklu sieci: 0.05 ms Dane wyjściowe, wartość zadana Page 17

18 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Slave odpowiada natychmiast przesyłając dane masterowi Czas cyklu sieci: 0,05ms 0.10 ms Dane wejściowe, bieżące wartości Page 18

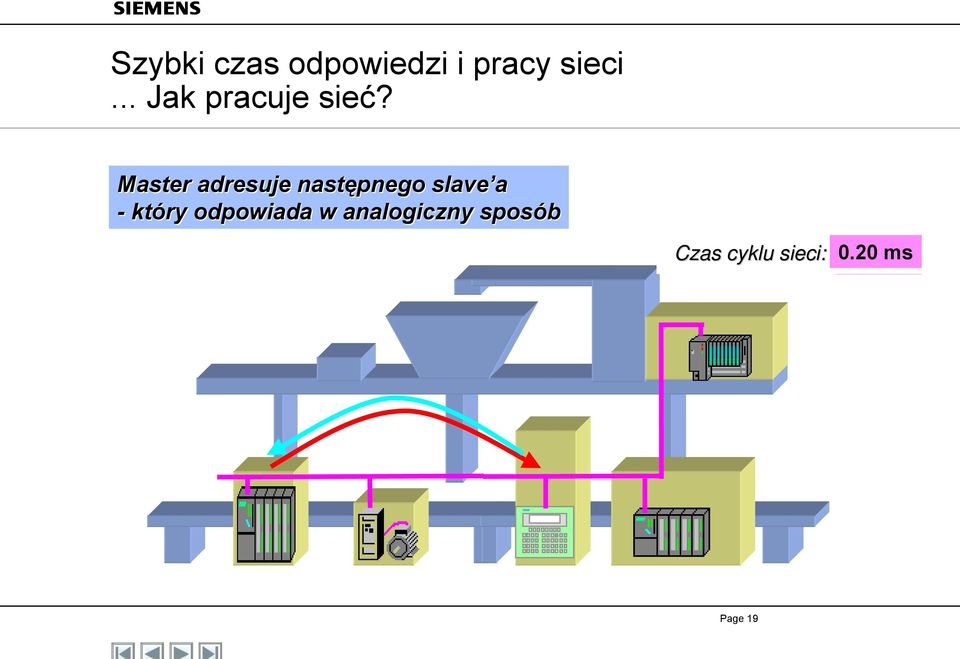

19 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Master adresuje następnego slave a - który odpowiada w analogiczny sposób Czas Czas cyklu cyklu sieci: sieci: ,10ms Page 19

20 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć?... I następny slave Czas Czascyklu cyklusieci: ,20ms Page 20

21 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć?... I ostatni slave Czas cyklu sieci: 0,30ms 0.40 Page 21

22 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Teraz cykl jest zakończony i wszystko rozpoczyna się od nowa Czas cyklu sieci: 0.10 ms Page 22

23 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Całkowity czas odpowiedzi? Przykład: : Moment wykrycia zmiany na wejściu do momentu przełączenia wyjścia Sensor Stycznik Page 23

24 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Obliczenie całkowitego czasu odpowiedzi: 3 ms Filtr wejściowy 03 ms Czas odpowiedzi Sensor Page 24

25 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Obliczenie całkowitego czasu odpowiedzi: 3 ms Filtr wejściowy 0.40 ms Cykl sieci 3.43 ms ms Czas odpowiedzi Sensor Page 25

26 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Obliczenie całkowitego czasu odpowiedzi: 3 ms Filtr wejściowy 0.40 ms Cykl sieci 20 ms Cykl programu ,4 ms Czas odpowiedzi Sensor Page 26

27 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Obliczenie całkowitego czasu odpowiedzi: 3 ms Filtr wejściowy 0.40 ms Cykl sieci 20 ms Cykl programu 0.40 ms Cykl sieci 23, ms Czas odpowiedzi Sensor Page 27

28 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Obliczenie całkowitego czasu odpowiedzi: 3 ms Filtr wejściowy 0.40 ms Cykl sieci 20 ms Cykl programu 0.40 ms Cykl sieci 50 ms Opóżnienie zał ,8 ms Czas odpowiedzi Sensor Stycznik Page 28

29 Szybki czas odpowiedzi i pracy sieci... Jak pracuje sieć? Wniosek : czas cyklu sieci jest pomijalnie mały! Sensor Stycznik Page 29

30 Krótki czas uruchamiania, duża elastyczność Duża elastyczność przy doborze topologii sieci Prosta i łatwa diagnostyka urządzeń Page 30

31 Topologia sieci - struktura liniowa Przy kablu dwużyłowym struktura liniowa......ale podłączenie stacji jest dowolne Stacje rozróżnia się poprzez adresy w sieci Stacja 4 Stacja 1 Stacja 3 Stacja 5 Stacja 2 Page 31

32 Topologia sieci - struktura liniowa... Jak podpiąć stację do sieci? Page 32

33 Topologia sieci - struktura liniowa... Poprzez wtyczki sieciowe... Które łączą poszczególne stacje z siecią Page 33

34 Prosta i szybka diagnostyka Rozpoznawanie automatyczne wypadnięcia stacji Inicjalizacja nowego cyklu... Page 34

35 Prosta i szybka diagnostyka Rozpoznawanie automatyczne wypadnięcia stacji Slave numer 4 jest odłączony lub uszkodzony Page 35

36 Prosta i szybka diagnostyka Rozpoznawanie automatyczne wypadnięcia stacji Slave numer 4 jest adresowany przez mastera w cyklu sieci Master próbuje ponownie połączyć się ze slave nr 4 Master rozpoczyna diagnostykę Stacja Stacjanr nr 4 nie niepracuje poprawnie poprawnie Page 36

37 Prosta i szybka diagnostyka Rozpoznawanie automatyczne wypadnięcia stacji Master odpytuje kolejną stację slave Page 37

38 Prosta i szybka diagnostyka Slave zgłasza awarię Slave Inicjalizacja numercyklu 4 zgłasza awarię (n.p. brak napięcia zasilania) Page 38

39 Prosta i szybka diagnostyka Slave zgłasza awarię Slave numer 4 zgłasza awarię (n.p. brak napięcia zasilania) Master adresuje slave a Slave przesyłą diagnostykę do master a Master zgłasza raport i informacje diagnostyczne Stacja Stacjanr nr 4 brak braknapięcia napięciazasilania Page 39

40 Prosta i szybka diagnostyka Slave zgłasza awarię Master adresuje następną stację Page 40

41 Prosta i szybka diagnostyka... Łatwo odnaleźć przyczynę błędu w sieci poprzez program narzędziowy STEP Poprzez teleservice Diagnostyka możliwość poprzez szybki podgląd stacji diagnostyki w sieci sieci poprzez PROFIBUS-DP telefon Sieć tele. Page 41

42 Duża gama produktów z interfejsem do sieci PROFIBUS DP Page 42

43 Totally Integrated Automation Page 43

44 Połączenie poprzez światłowody...pełna separacja galwaniczna i ochrona...odporne na zakłócenia Page 44

45 Połączenie poprzez światłowody...proste połączenie przy światłowodach plastikowych...bardzo duże odległości przy światłowodach szklanych Page 45
