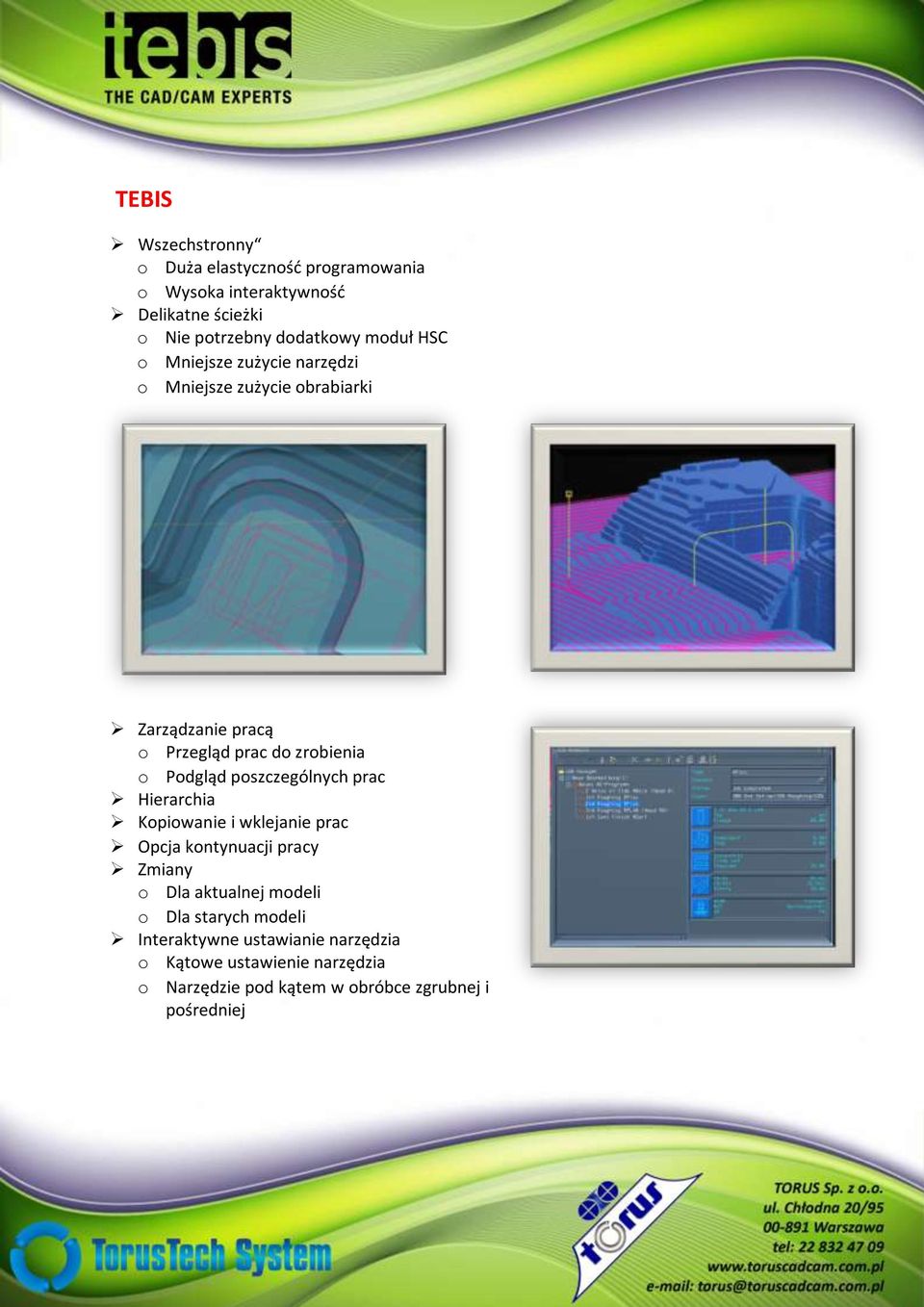

1 TEBIS Wszechstronny o Duża elastyczność programowania o Wysoka interaktywność Delikatne ścieżki o Nie potrzebny dodatkowy moduł HSC o Mniejsze zużycie narzędzi o Mniejsze zużycie obrabiarki Zarządzanie pracą o Przegląd prac do zrobienia o Podgląd poszczególnych prac Hierarchia Kopiowanie i wklejanie prac Opcja kontynuacji pracy Zmiany o Dla aktualnej modeli o Dla starych modeli Interaktywne ustawianie narzędzia o Kątowe ustawienie narzędzia o Narzędzie pod kątem w obróbce zgrubnej i pośredniej

2 Obróbka po realnej powierzchni o Bez siatki trójkątów o Lepsza jakość po obróbce wykańczającej o Tylko jedna tolerancja jakości powierzchni Efektywność strategii o Optymalne przejście z punktu do punktu przy przeskokach z uwzględnieniem modelu surówki o Dokładny model surówki o Optymalizacja wszystkich ruchów szybkich o Bezpieczne dojścia/ wyjścia Jakość modelu surówki o Mały rozmiar pliku o Porównanie modelu części z modelem surówki o Możliwość wielu surówek w jednym projekcie o Kontrola kolizji w odniesieniu do modelu surówki

3 Szybkie generowanie programu o Również z generowaniem modelu surówki o Nawet pomimo 32-bitowego systemu Wybór obszaru frezowania i obszaru bezpiecznego o Łatwy wybór obszarów do frezowania o Łatwy wybór obszarów bezpiecznych o Obsługa krzywych i granic Biblioteka narzędzi o Dokładność o Budowanie własnych narzędzi o Rzeczywisty profil i długość skrawania o Narzędzia frezowania i toczenia w jednej bazie Magazyny narzędzi o Wirtualna biblioteka możliwych kombinacji o Narzędzia powiązane z magazynem narzędzi obrabiarki

4

5 TEBIS 2.5D Dla powtarzalnych elementów Cechy są parametrycznymi obiektami zdefiniowanymi w środowisku CAD Automatyczne programowanie dla standardowych cech o Otwory o Otwory stopniowe o Pogłębienia o Gwinty o Pasowania o Powierzchnie o Kieszenie o Geometrie Użytkownika NC-Sets o NC-Set łączą standardowe operacje w całość o NC-Set są sekwencją dla operacji Zmienne o Zmienne średnice i rozmiary, nie tylko głębokość o Różne materiały o Różne obrabiarki Auto wybór najlepszych narzędzi o System szuka najlepszego narzędzia dostępnego w bibliotece narzędzi Dostosowanie operacji pomiędzy typami obrabiarek o Dla dużych i mocnych obrabiarek o Dla małych i szybkich obrabiarek Mała całkowita liczba NC set o Jeden dla nawet kilkudziesięciu cech o Łatwe do zarządzania o Łatwe do aktualizacji Tworzenie cech CAD w Tebis Dobre interfejsy do wykrycia wszystkich cech o Catia V4 & V5 o ProE o NX o Solid Works

6 Znajdowanie cech poprzez o Definiowanie z użyciem tekstu o Geometrię o Kolor Większość niemieckich firm z zakresu przemysłu motoryzacyjnego używa standardowej tabeli koloru cech Niezawodny i Powtarzalny o Skanowanie Tebis 2.5D oznacza to, że żadne cechy nie zostaną pominięte podczas programowania o Wszystkie stanowiska Tebis CAM używają zestawu NC Set utworzonego w firmie

7 Szablony NC o Łatwe łączenie NC-Set pozwala tworzyć Szablony NC do standaryzacji programowania Integracja o Wszystko w tym samym środowisku programowania, 3+2, 5 osi i inne moduły o Połączenie 3+2, 5 osi i operacji 2.5D w jedno duże zadanie NC pozwala na łatwe zarządzanie całym procesem przy użyciu Job Manager o Modele resztek z obróbki zgrubnej 3+2 mogą być użyte do operacji 2.5D o Łączenie lub dzielenie procesów o Łączenie 2.5D i innych operacji poszerza zakres możliwości programisty i czynie obrabiarki bardziej elastycznymi o Wydzielenie 2.5D z innych operacji redukuje czas programowania do minimum i pozwala utworzyć oddzielny wydział. Redukcja wysiłku programowania o Na obrabiarce o Na systemie CAM Użyte strategie o Możliwość użycia strategii przecięć otworów o Strategie dla otworów przelotowych o Specjalne cykle dla Gun Drilling Zarządzanie kierunkiem pochylenia o Niezawodne o Szybkie przełączanie stron o Użycie kierunku pochylenia do symulacji o Użycie kierunku pochylenia dla planowania

8 TEBIS Ogólne założenia Tebis jest jednym dużym systemem o Sprzedawcy mają wiele modułów do zaproponowania. Dla programisty jest jeden spójny system. Niskie wymagania sprzętowe o Nadal 32 bit, ale ciągle jest szybki. Tebis bardzo rzadko ma problemy natury technicznej o Brak problemów z dużymi plikami Tebis nie ma przycisku zapisz o Tebis zapisuje każde polecenie jakie wykona operator o Zawsze uruchamia się w miejscu gdzie zakończył Tebis unikalne jądro systemowe o Tebis jest właścicielem swojej wartości intelektualnej o Tebis wie jak działa jego program Możliwość wczytania dowolnego rozmiaru pliku o Wczytywanie skanów nie jest problemem Szybka analiza modelu o Wszystkich promieni o Wszystkich otworów o Wszystkich płaszczyzn o Wszystkich podcięć (pod dowolnym kątem)

9 Wykrywanie błędów geometrii o Minięć o Duplikatów o Mini powierzchni o Szczelin o Krzywizn

10 Porównanie o Porównanie pliku z poprzednią wersją, z danymi skanowania, modelem resztek itd. Wszyscy klienci mają takie same cele: Lepsza lub bardziej powtarzalna JAKOŚĆ SZYBSZE uzyskanie produktu Redukcja KOSZTÓW Źródło: Tebis AG
