1 Czujniki podczerwieni do bezkontaktowego pomiaru temperatury Niemiecka firma Micro-Epsilon, której WObit jest wyłącznym przedstawicielem w Polsce, uzupełniła swoją ofertę sensorów o czujniki podczerwieni do bezkontaktowego pomiaru temperatury Czujniki tego typu wykorzystywane są w różnych gałęziach przemysłu, gdzie wymagana jest bezstykowa kontrola temperatury Katalog czujników temperatury firmy Micro-Epsilon można bezpośrednio pobrać ze strony link: Więcej informacji na temat producenta czujników, firmy Micro-Epsilon znajdą Państwo na stronie WWW: wwwmicro-epsiloncom Czujniki stacjonarne thermometer CTlaser z celownikiem laserowym Rys 1 Czujnik z serii CTlaser Czujnik z serii CTlaser zbudowany jest z głowicy pomiarowej o małych wymiarach oraz osobnego kontrolera Zaletą czujnika tej serii jest wysoka rozdzielczość optyczna, szybkość, niewielkie rozmiary i przede wszystkim laser wskazujący (celownik), który znacznie ułatwia nakierowanie wiązki podczerwieni na badany obiekt Ponadto elektronika czujnika umożliwia dowolną konfigurację wyjść w zależności od potrzeb aplikacji Wyjście analogowe: Kanał 1: 0/420mA, 05/10V, symulacja termopar J i K

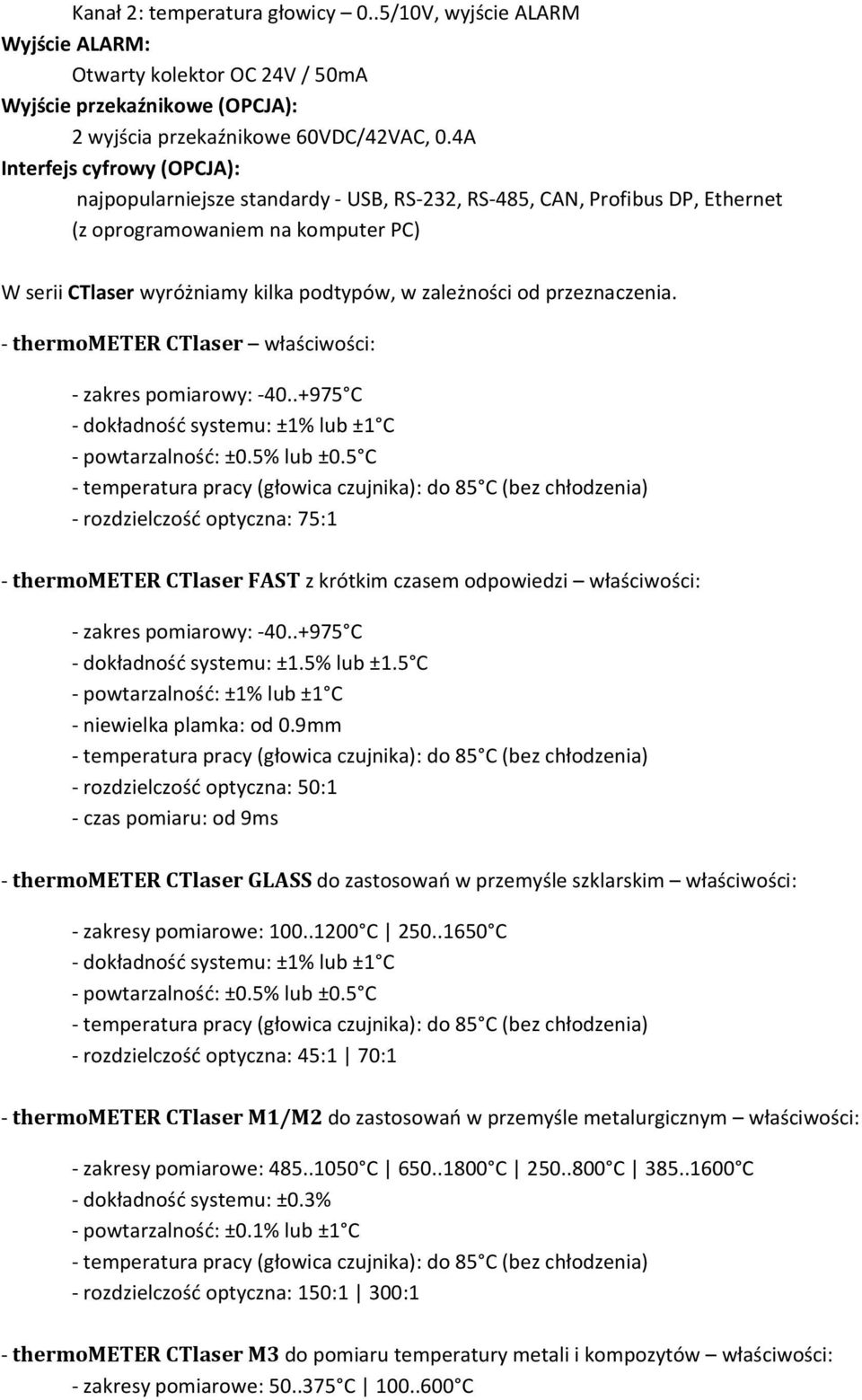

2 Kanał 2: temperatura głowicy 05/10V, wyjście ALARM Wyjście ALARM: Otwarty kolektor OC 24V / 50mA Wyjście przekaźnikowe (OPCJA): 2 wyjścia przekaźnikowe 60VDC/42VAC, 04A Interfejs cyfrowy (OPCJA): najpopularniejsze standardy - USB, RS-232, RS-485, CAN, Profibus DP, Ethernet (z oprogramowaniem na komputer PC) W serii CTlaser wyróżniamy kilka podtypów, w zależności od przeznaczenia - thermometer CTlaser właściwości: - zakres pomiarowy: C - dokładność systemu: ±1% lub ±1 C - powtarzalność: ±05% lub ±05 C - rozdzielczość optyczna: 75:1 - thermometer CTlaser FAST z krótkim czasem odpowiedzi właściwości: - zakres pomiarowy: C - dokładność systemu: ±15% lub ±15 C - powtarzalność: ±1% lub ±1 C - niewielka plamka: od 09mm - rozdzielczość optyczna: 50:1 - czas pomiaru: od 9ms - thermometer CTlaser GLASS do zastosowań w przemyśle szklarskim właściwości: - zakresy pomiarowe: C C - dokładność systemu: ±1% lub ±1 C - powtarzalność: ±05% lub ±05 C - rozdzielczość optyczna: 45:1 70:1 - thermometer CTlaser M1/M2 do zastosowań w przemyśle metalurgicznym właściwości: - zakresy pomiarowe: C C C C - dokładność systemu: ±03% - powtarzalność: ±01% lub ±1 C - rozdzielczość optyczna: 150:1 300:1 - thermometer CTlaser M3 do pomiaru temperatury metali i kompozytów właściwości: - zakresy pomiarowe: C C

3 - dokładność systemu: ±03% lub ±2 C - rozdzielczość optyczna: 60:1 100:1 Więcej informacji na temat serii CTlaser znajdą Państwo na stronie producenta czujników, firmy Micro-Epsilon link: thermometer CS ze zintegrowanym kontrolerem (do aplikacji OEM) Rys 2 Czujnik z serii CS Seria CS to miniaturowe czujniki podczerwieni do stacjonarnego pomiaru temperatury Czujniki tej serii nie wymagają osobnego kontrolera Elektronika została bowiem zintegrowana wewnątrz głowicy ( typ CS) lub w przewodzie (typ CSmicro) Na wyjściu samego czujnika otrzymujemy sygnał analogowy lub opcjonalnie interfejs USB umożliwiający transmisję danych Zaletą tego czujnika jest przede wszystkim brak dodatkowego kontrolera oraz korzystna cena (dedykowane do aplikacji OEM) Wyprowadzenie czujnika serii CS Wyjście analogowe: 05/10V, 1/10/100 mv / C Wyjście cyfrowe (OPCJA): USB lub ALARM W serii CS wyróżniamy kilka podtypów - thermometer CS właściwości: - zakres pomiarowy: C - dokładność systemu: ±15% lub ±15 C - powtarzalność: ±075% lub ±075 C - temperatura pracy (głowica czujnika): do 75 C (bez chłodzenia)

4 - rozdzielczość optyczna: 10:1 - wymiary czujnika: długość 87mm średnica 12mm (mocowanie M12) - thermometer CSmicro właściwości: - zakres pomiarowy: C - dokładność systemu: ±15% lub ±15 C - powtarzalność: ±075% lub ±075 C - temperatura pracy (głowica czujnika): do 120 C (bez chłodzenia) - rozdzielczość optyczna: 10:1 - elektronika zintegrowana w przewodzie (mniejsze wymiary głowicy) - wymiary czujnika: Długość 28mm Średnica 14mm (mocowanie M12) Więcej informacji na temat serii CS znajdą Państwo na stronie producenta czujników, firmy Micro- Epsilon link: ThermoMETER CT, uniwersalny czujnik temperatury Rys 3 Czujnik z serii CT Seria CT należy do grupy uniwersalnych czujników stacjonarnych przeznaczonych do zastosowań w warunkach przemysłowych a także laboratoryjnych Czujnik zbudowany jest z dwóch części, głowicy pomiarowej oraz osobnego kontrolera Dodatkowo kontroler został wyposażony w wyświetlacz LCD oraz przyciski funkcyjne do prostej konfiguracji czujnika

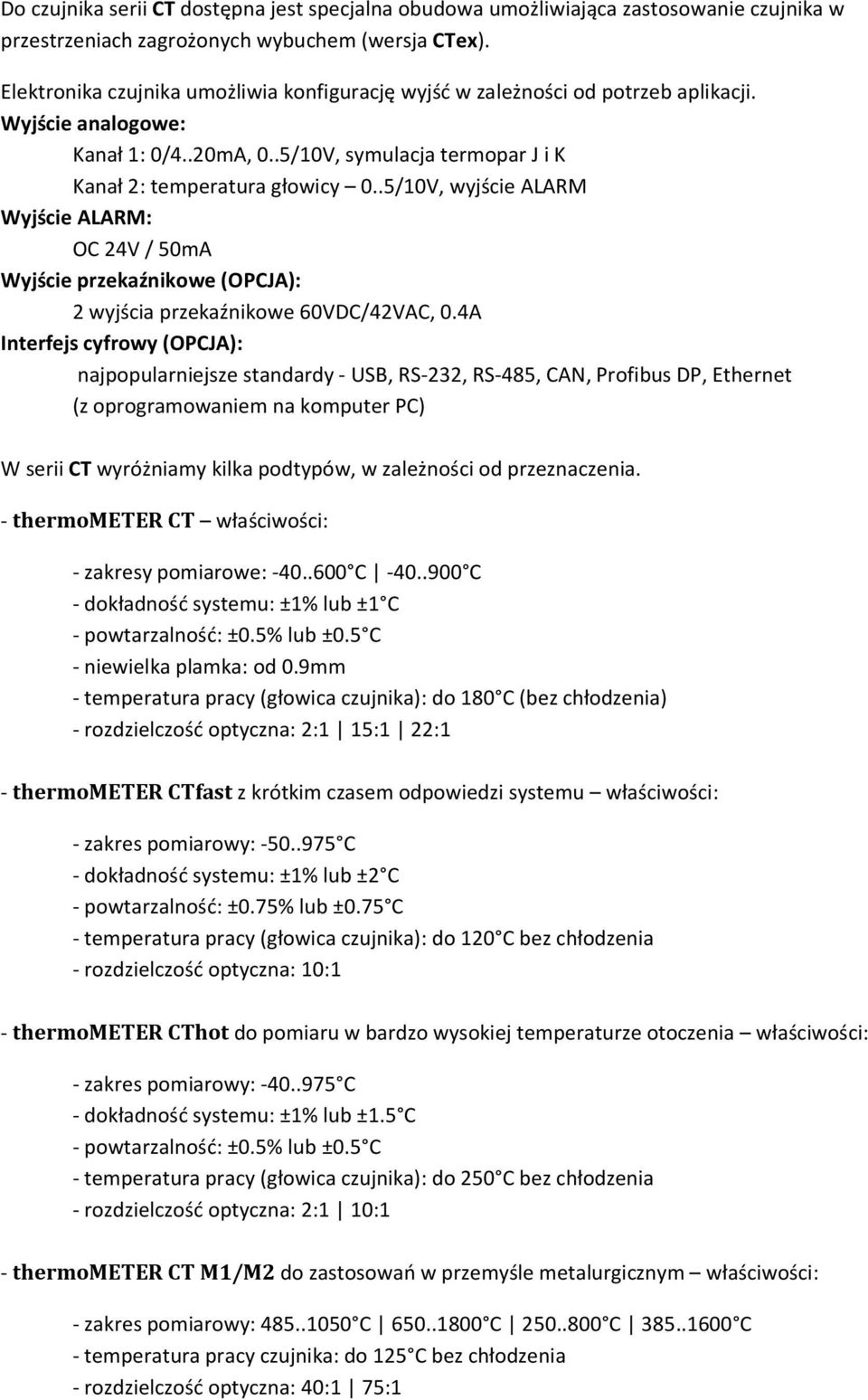

5 Do czujnika serii CT dostępna jest specjalna obudowa umożliwiająca zastosowanie czujnika w przestrzeniach zagrożonych wybuchem (wersja CTex) Elektronika czujnika umożliwia konfigurację wyjść w zależności od potrzeb aplikacji Wyjście analogowe: Kanał 1: 0/420mA, 05/10V, symulacja termopar J i K Kanał 2: temperatura głowicy 05/10V, wyjście ALARM Wyjście ALARM: OC 24V / 50mA Wyjście przekaźnikowe (OPCJA): 2 wyjścia przekaźnikowe 60VDC/42VAC, 04A Interfejs cyfrowy (OPCJA): najpopularniejsze standardy - USB, RS-232, RS-485, CAN, Profibus DP, Ethernet (z oprogramowaniem na komputer PC) W serii CT wyróżniamy kilka podtypów, w zależności od przeznaczenia - thermometer CT właściwości: - zakresy pomiarowe: C C - dokładność systemu: ±1% lub ±1 C - powtarzalność: ±05% lub ±05 C - niewielka plamka: od 09mm - temperatura pracy (głowica czujnika): do 180 C (bez chłodzenia) - rozdzielczość optyczna: 2:1 15:1 22:1 - thermometer CTfast z krótkim czasem odpowiedzi systemu właściwości: - zakres pomiarowy: C - dokładność systemu: ±1% lub ±2 C - powtarzalność: ±075% lub ±075 C - temperatura pracy (głowica czujnika): do 120 C bez chłodzenia - rozdzielczość optyczna: 10:1 - thermometer CThot do pomiaru w bardzo wysokiej temperaturze otoczenia właściwości: - zakres pomiarowy: C - dokładność systemu: ±1% lub ±15 C - powtarzalność: ±05% lub ±05 C - temperatura pracy (głowica czujnika): do 250 C bez chłodzenia - rozdzielczość optyczna: 2:1 10:1 - thermometer CT M1/M2 do zastosowań w przemyśle metalurgicznym właściwości: - zakres pomiarowy: C C C C - temperatura pracy czujnika: do 125 C bez chłodzenia - rozdzielczość optyczna: 40:1 75:1

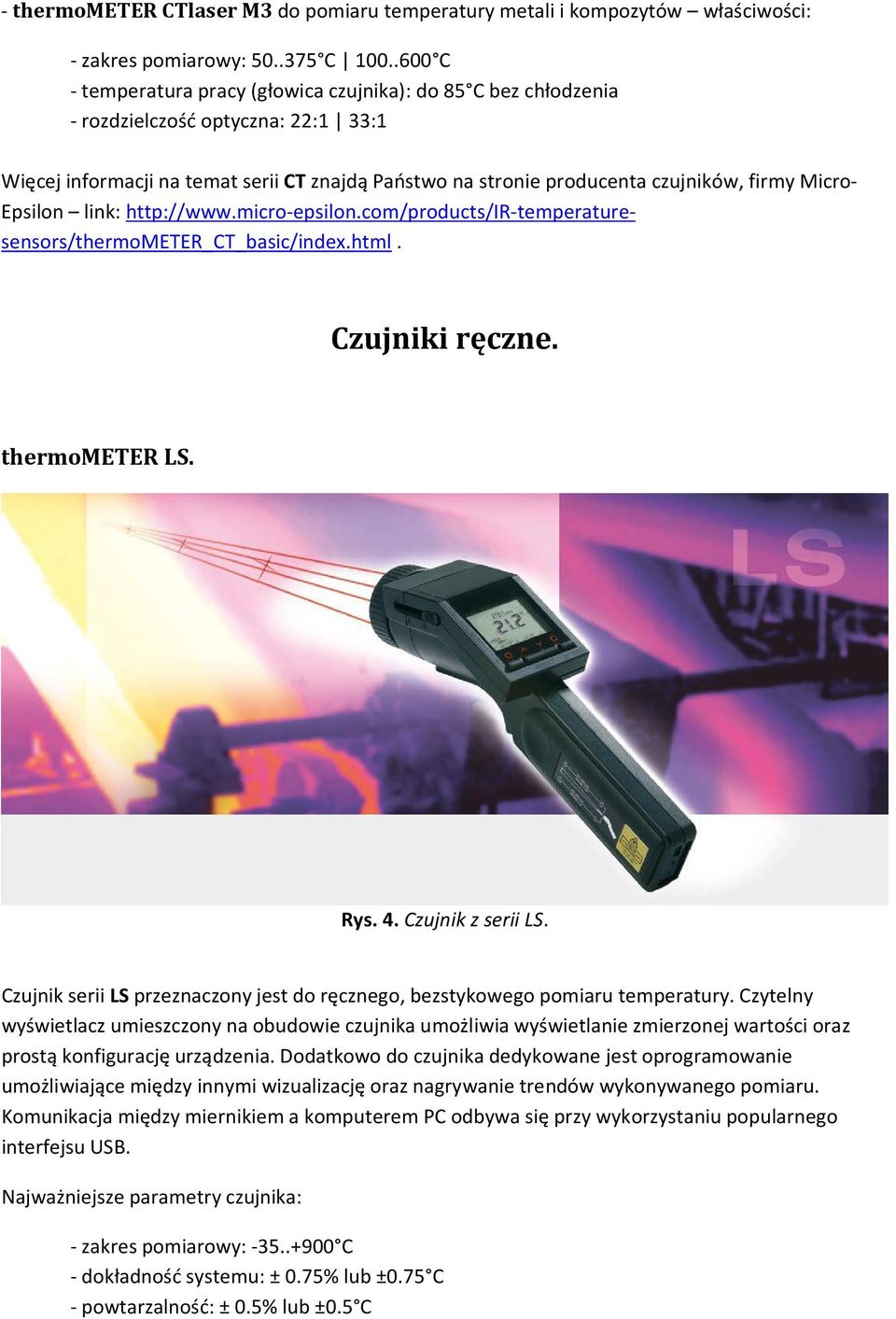

6 - thermometer CTlaser M3 do pomiaru temperatury metali i kompozytów właściwości: - zakres pomiarowy: C C - temperatura pracy (głowica czujnika): do 85 C bez chłodzenia - rozdzielczość optyczna: 22:1 33:1 Więcej informacji na temat serii CT znajdą Państwo na stronie producenta czujników, firmy Micro- Epsilon link: Czujniki ręczne thermometer LS Rys 4 Czujnik z serii LS Czujnik serii LS przeznaczony jest do ręcznego, bezstykowego pomiaru temperatury Czytelny wyświetlacz umieszczony na obudowie czujnika umożliwia wyświetlanie zmierzonej wartości oraz prostą konfigurację urządzenia Dodatkowo do czujnika dedykowane jest oprogramowanie umożliwiające między innymi wizualizację oraz nagrywanie trendów wykonywanego pomiaru Komunikacja między miernikiem a komputerem PC odbywa się przy wykorzystaniu popularnego interfejsu USB Najważniejsze parametry czujnika: - zakres pomiarowy: C - dokładność systemu: ± 075% lub ±075 C - powtarzalność: ± 05% lub ±05 C

7 - najmniejsza wielkość plamki: 1mm - rozdzielczość optyczna: 75:1 - zasilanie bateryjne (2x baterie AA) lub przez port USB Więcej informacji na temat serii LS znajdą Państwo na stronie producenta czujników, firmy Micro- Epsilon link: thermometer MS Rys 5 Czujnik z serii MS Czujniki z serii MS, podobnie jak seria LS, umożliwiają ręczny, bezkontaktowy pomiar temperatury Serię MS można podzielić na trzy podtypy: MS, MS Plus oraz MS Pro Najprostszy czujnik, wersja MS, umożliwia jedynie wyświetlenie zmierzonej wartości Wersja rozszerzona, MS Plus, została poszerzona o dodatkowe funkcje, umożliwiające konfigurację urządzenia Najbardziej rozbudowana wersja, MS Pro, dodatkowo została wyposażona w interfejs USB, co pozwala na przesyłanie danych do komputera PC W przypadku tej wersji razem z czujnikiem dostarczane jest oprogramowanie umożliwiające między innymi wizualizację wyników Najważniejsze parametry czujnika: - zakres pomiarowy: MS: C MS Plus: C MS Pro: C - dokładność systemu: MS: ±1% lub ±1 C w zakresie 0420 C MS Plus: ±1% lub ±1 C w zakresie 0530 C; ±1 C ±007 C/ C w zakresie 0-32 C MS Pro: ±075% lub ±075 C w zakresie 0760 C - zasilanie bateryjne (bateria 9V)

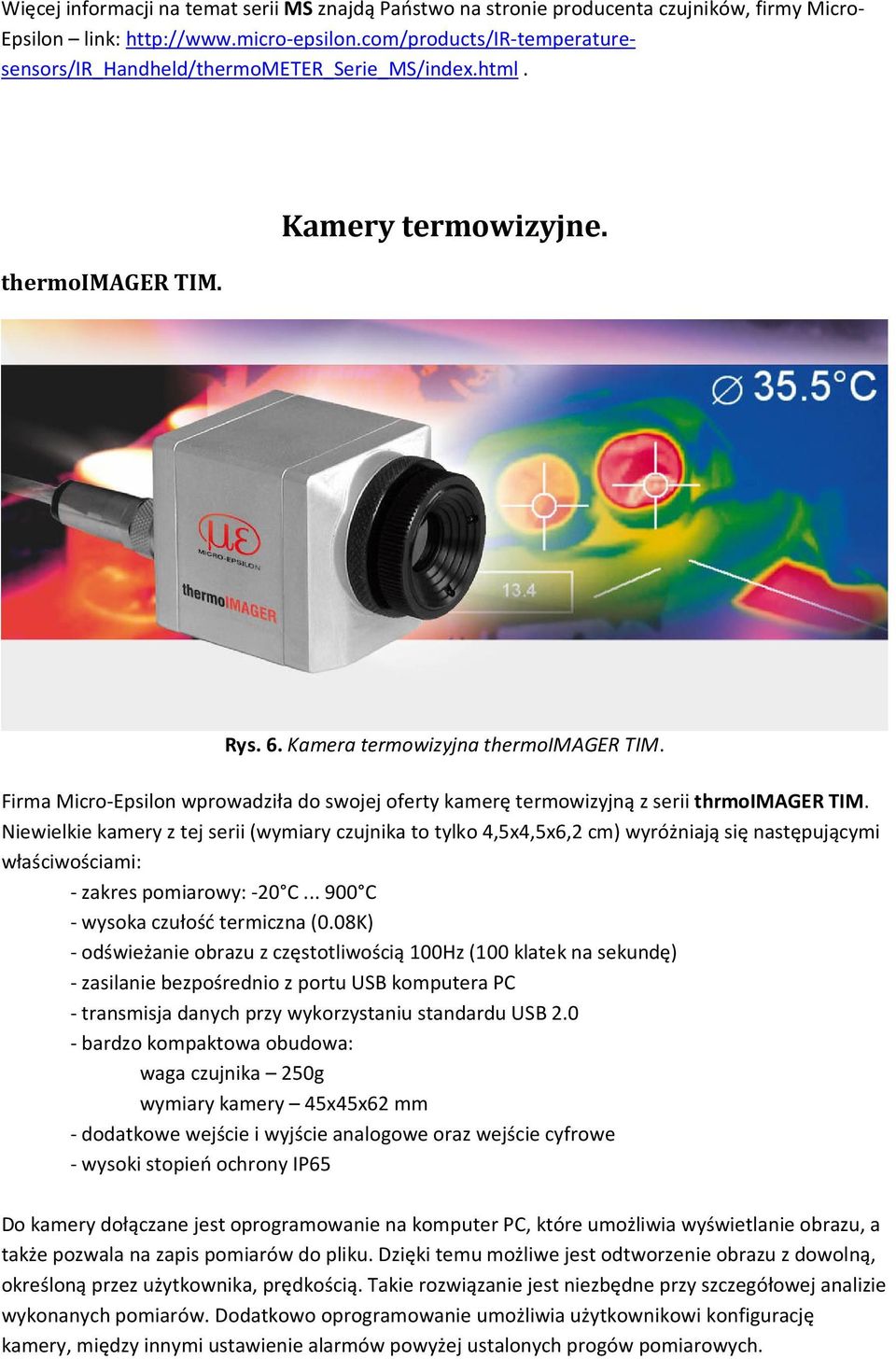

8 Więcej informacji na temat serii MS znajdą Państwo na stronie producenta czujników, firmy Micro- Epsilon link: thermoimager TIM Kamery termowizyjne Rys 6 Kamera termowizyjna thermoimager TIM Firma Micro-Epsilon wprowadziła do swojej oferty kamerę termowizyjną z serii thrmoimager TIM Niewielkie kamery z tej serii (wymiary czujnika to tylko 4,5x4,5x6,2 cm) wyróżniają się następującymi właściwościami: - zakres pomiarowy: -20 C 900 C - wysoka czułość termiczna (008K) - odświeżanie obrazu z częstotliwością 100Hz (100 klatek na sekundę) - zasilanie bezpośrednio z portu USB komputera PC - transmisja danych przy wykorzystaniu standardu USB 20 - bardzo kompaktowa obudowa: waga czujnika 250g wymiary kamery 45x45x62 mm - dodatkowe wejście i wyjście analogowe oraz wejście cyfrowe - wysoki stopień ochrony IP65 Do kamery dołączane jest oprogramowanie na komputer PC, które umożliwia wyświetlanie obrazu, a także pozwala na zapis pomiarów do pliku Dzięki temu możliwe jest odtworzenie obrazu z dowolną, określoną przez użytkownika, prędkością Takie rozwiązanie jest niezbędne przy szczegółowej analizie wykonanych pomiarów Dodatkowo oprogramowanie umożliwia użytkownikowi konfigurację kamery, między innymi ustawienie alarmów powyżej ustalonych progów pomiarowych

9 Dodatkowe wejście analogowe kamery (zakres 010V) pozwala na zdalne ustawianie emisyjności w zależności od materiału (w zakresie od 010 do 100), co jest niezbędne przy dokładnych pomiarach temperatury Więcej informacji na temat serii MS znajdą Państwo na stronie producenta czujników, firmy Micro- Epsilon link: W razie jakichkolwiek pytań dotyczących oferowanych przez WObit komponentów firmy Micro-Epsilon, zapraszamy do kontaktu z naszymi doradcami do spraw technicznych Kontakt: Tel: FAX: Szybki kontakt: Tutaj (
