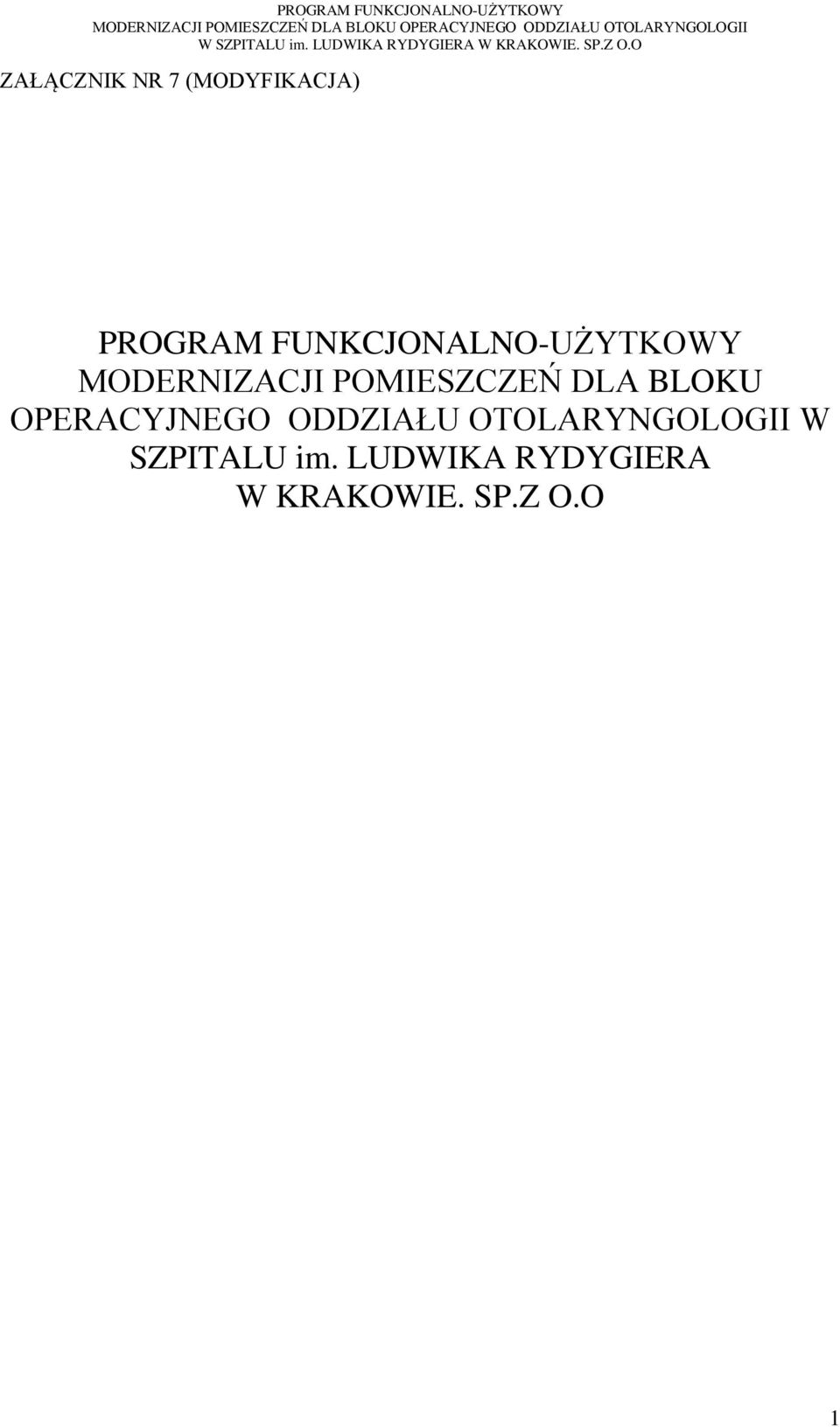

1 ZAŁĄCZNIK NR 7 (MODYFIKACJA) PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI POMIESZCZEŃ DLA BLOKU OPERACYJNEGO ODDZIAŁU OTOLARYNGOLOGII W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 1

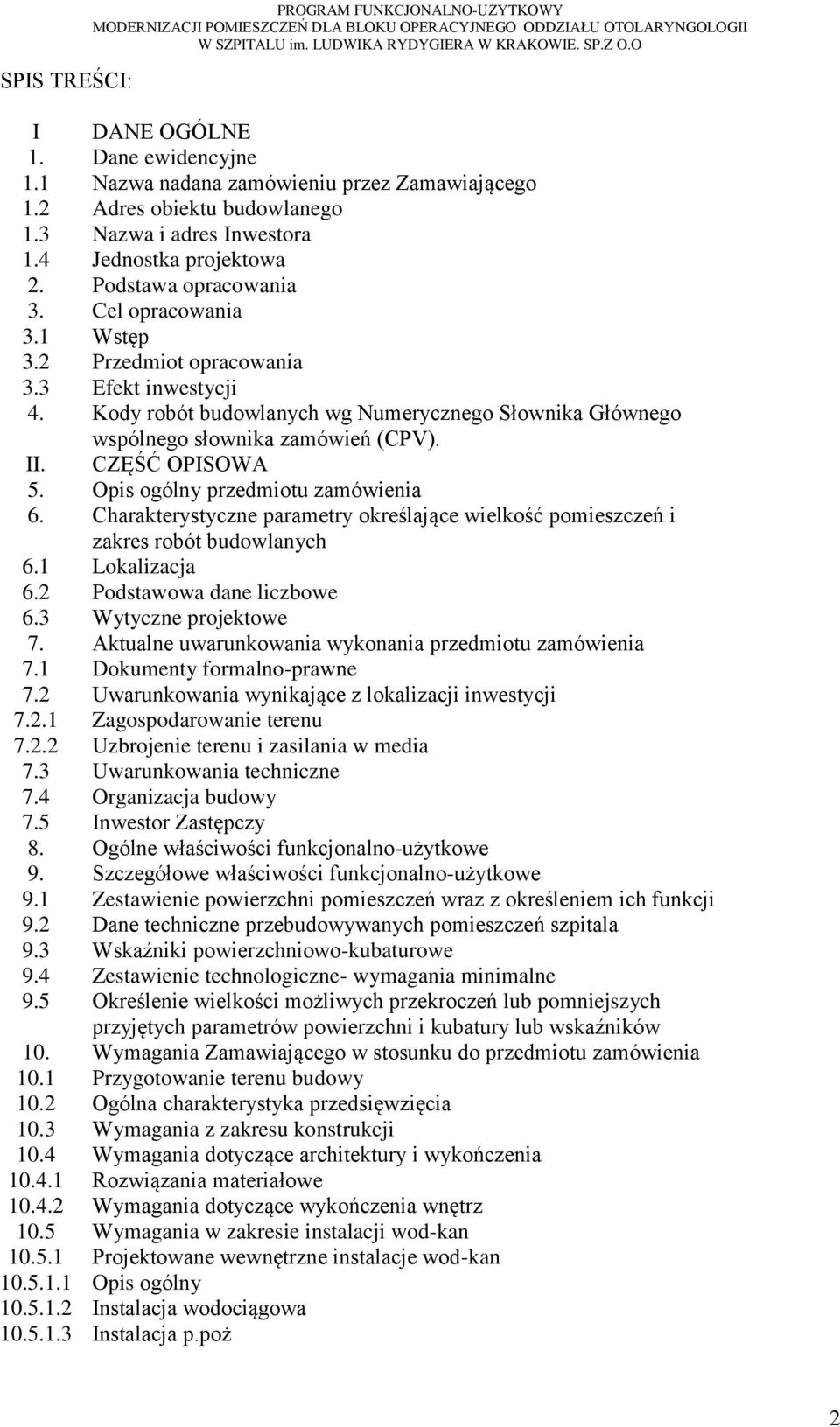

2 SPIS TREŚCI: PROGRAM FUNKCJONALNO-UŻYTKOWY I DANE OGÓLNE 1. Dane ewidencyjne 1.1 Nazwa nadana zamówieniu przez Zamawiającego 1.2 Adres obiektu budowlanego 1.3 Nazwa i adres Inwestora 1.4 Jednostka projektowa 2. Podstawa opracowania 3. Cel opracowania 3.1 Wstęp 3.2 Przedmiot opracowania 3.3 Efekt inwestycji 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). II. CZĘŚĆ OPISOWA 5. Opis ogólny przedmiotu zamówienia 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych 6.1 Lokalizacja 6.2 Podstawowa dane liczbowe 6.3 Wytyczne projektowe 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia 7.1 Dokumenty formalno-prawne 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu Uzbrojenie terenu i zasilania w media 7.3 Uwarunkowania techniczne 7.4 Organizacja budowy 7.5 Inwestor Zastępczy 8. Ogólne właściwości funkcjonalno-użytkowe 9. Szczegółowe właściwości funkcjonalno-użytkowe 9.1 Zestawienie powierzchni pomieszczeń wraz z określeniem ich funkcji 9.2 Dane techniczne przebudowywanych pomieszczeń szpitala 9.3 Wskaźniki powierzchniowo-kubaturowe 9.4 Zestawienie technologiczne- wymagania minimalne 9.5 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatury lub wskaźników 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 10.1 Przygotowanie terenu budowy 10.2 Ogólna charakterystyka przedsięwzięcia 10.3 Wymagania z zakresu konstrukcji 10.4 Wymagania dotyczące architektury i wykończenia Rozwiązania materiałowe Wymagania dotyczące wykończenia wnętrz 10.5 Wymagania w zakresie instalacji wod-kan Projektowane wewnętrzne instalacje wod-kan Opis ogólny Instalacja wodociągowa Instalacja p.poż 2

3 Kanalizacja sanitarna Wyposażenie i montaż przyborów i urządzeń sanitarnych Zabezpieczenia ognioochronne Uwagi ogólne 10.6 Wymagania w zakresie instalacji centralnego ogrzewania Instalacja centralnego ogrzewania Próba ciśnieniowa i płukanie zładu, izolacja Uwagi końcowe 10.7 Wymagania w zakresie wentylacji mechanicznej i klimatyzacji 10.8 Wymagania w zakresie instalacji gazów medycznych 10.9 Wymagania dotyczące instalacji elektrycznych Wymagania dotyczące sieci teletechnicznych Instalacja sieci telefonicznych Instalacja sieci komputerowej Instalacja telewizyjna Instalacja przyzywowa Instalacja sygnalizacji pożarowej Rozwiązania funkcyjno-technologiczne Wymagania dotyczące przygotowania terenu Uwagi ogólne 11. Ogólne warunki wykonania i odbioru robót budowlanych 11.1 Zakres prac projektowych 11.2 Warunki odbioru prac projektowych 11.3 Wymagania ogólne odbioru robót budowlanych 11.4 Ogólne wymagania dotyczące robót 11.5 Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń 11.6 Wymagania dotyczące wykonania robót 11.7 Dokumentacja budowy 11.8 Odbiory 11.9 Podstawa płatności Ochrona środowiska w czasie wykonania robót Ochrona przeciwpożarowa w czasie wykonywania robót Ochrona własności publicznej i prywatnej Bezpieczeństwo i higiena pracy przy wykonywaniu robót Stosowanie się do przepisów prawa Dokumenty odniesienia III CZĘŚĆ INFORMACYJNA 12. Informacje ogólne 12.1 Dokumenty administracyjno-techniczne 12.2 Prace projektowe 12.3 Istniejące opracowania projektowe IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ZAMÓWIENIA 13. Przepisy związane V. ZAŁACZNIKI 14. Rysunki 3

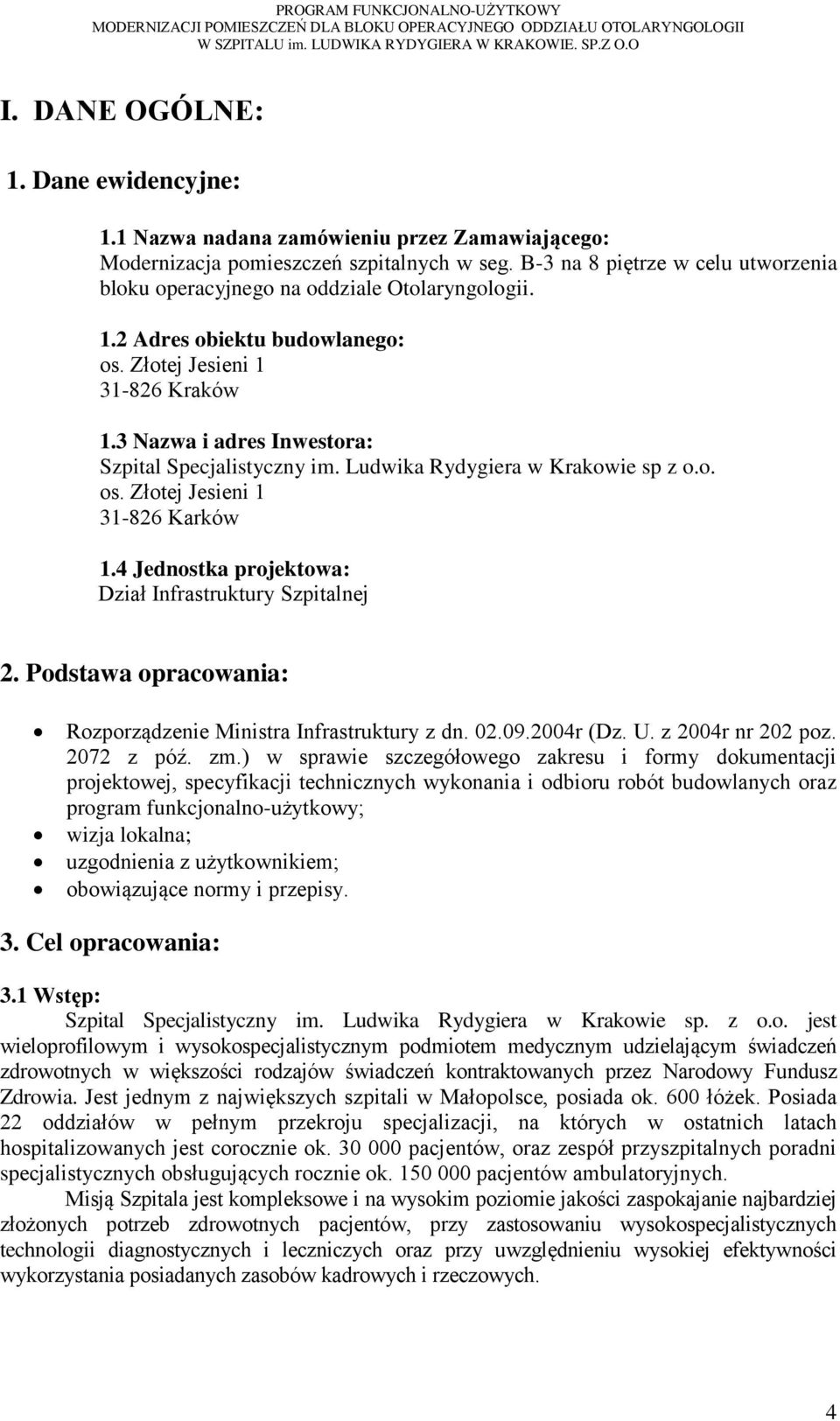

4 I. DANE OGÓLNE: 1. Dane ewidencyjne: 1.1 Nazwa nadana zamówieniu przez Zamawiającego: Modernizacja pomieszczeń szpitalnych w seg. B-3 na 8 piętrze w celu utworzenia bloku operacyjnego na oddziale Otolaryngologii. 1.2 Adres obiektu budowlanego: os. Złotej Jesieni Kraków 1.3 Nazwa i adres Inwestora: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp z o.o. os. Złotej Jesieni Karków 1.4 Jednostka projektowa: Dział Infrastruktury Szpitalnej 2. Podstawa opracowania: Rozporządzenie Ministra Infrastruktury z dn r (Dz. U. z 2004r nr 202 poz z póź. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz program funkcjonalno-użytkowy; wizja lokalna; uzgodnienia z użytkownikiem; obowiązujące normy i przepisy. 3. Cel opracowania: 3.1 Wstęp: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp. z o.o. jest wieloprofilowym i wysokospecjalistycznym podmiotem medycznym udzielającym świadczeń zdrowotnych w większości rodzajów świadczeń kontraktowanych przez Narodowy Fundusz Zdrowia. Jest jednym z największych szpitali w Małopolsce, posiada ok. 600 łóżek. Posiada 22 oddziałów w pełnym przekroju specjalizacji, na których w ostatnich latach hospitalizowanych jest corocznie ok pacjentów, oraz zespół przyszpitalnych poradni specjalistycznych obsługujących rocznie ok pacjentów ambulatoryjnych. Misją Szpitala jest kompleksowe i na wysokim poziomie jakości zaspokajanie najbardziej złożonych potrzeb zdrowotnych pacjentów, przy zastosowaniu wysokospecjalistycznych technologii diagnostycznych i leczniczych oraz przy uwzględnieniu wysokiej efektywności wykorzystania posiadanych zasobów kadrowych i rzeczowych. 4

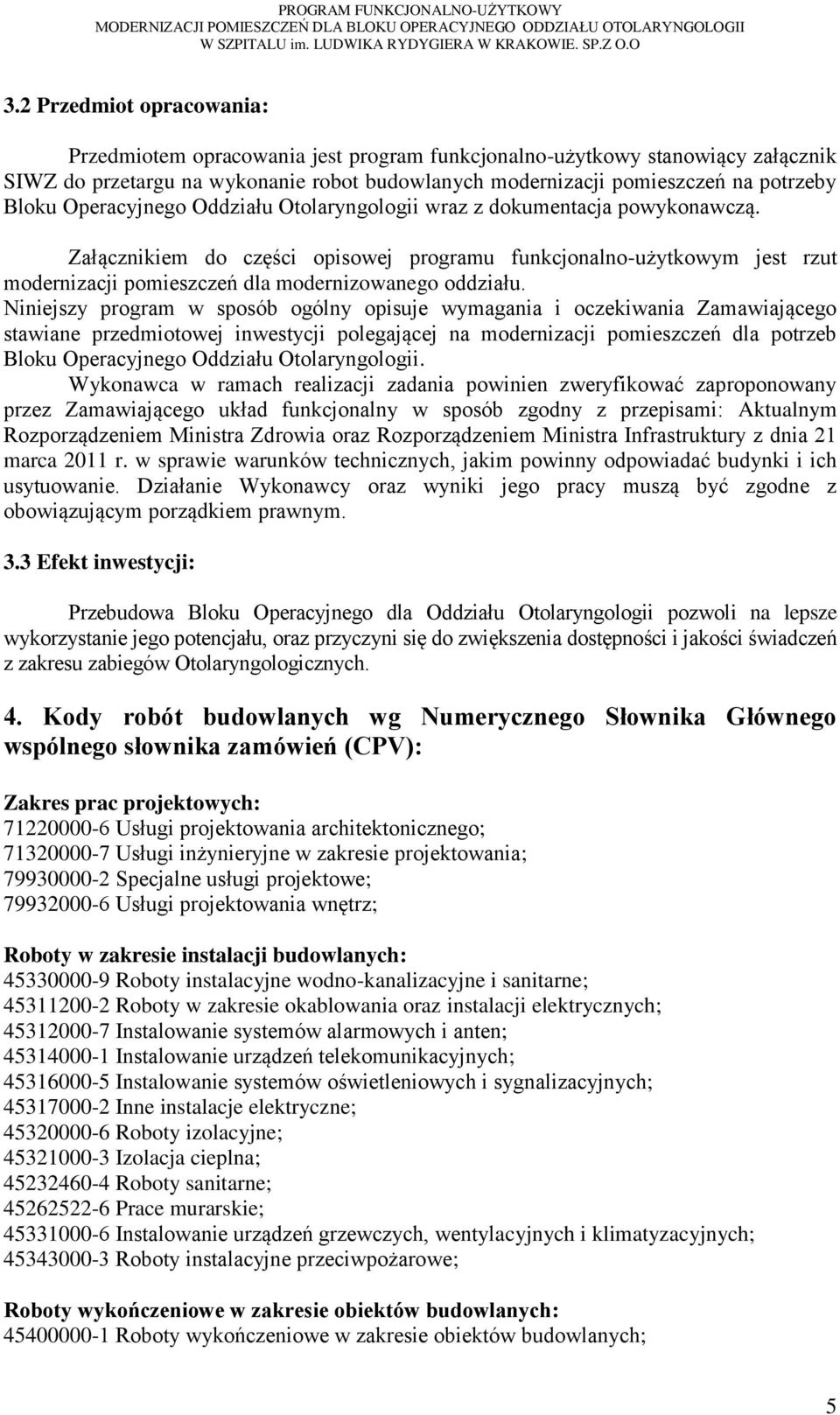

5 3.2 Przedmiot opracowania: Przedmiotem opracowania jest program funkcjonalno-użytkowy stanowiący załącznik SIWZ do przetargu na wykonanie robot budowlanych modernizacji pomieszczeń na potrzeby Bloku Operacyjnego Oddziału Otolaryngologii wraz z dokumentacja powykonawczą. Załącznikiem do części opisowej programu funkcjonalno-użytkowym jest rzut modernizacji pomieszczeń dla modernizowanego oddziału. Niniejszy program w sposób ogólny opisuje wymagania i oczekiwania Zamawiającego stawiane przedmiotowej inwestycji polegającej na modernizacji pomieszczeń dla potrzeb Bloku Operacyjnego Oddziału Otolaryngologii. Wykonawca w ramach realizacji zadania powinien zweryfikować zaproponowany przez Zamawiającego układ funkcjonalny w sposób zgodny z przepisami: Aktualnym Rozporządzeniem Ministra Zdrowia oraz Rozporządzeniem Ministra Infrastruktury z dnia 21 marca 2011 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Działanie Wykonawcy oraz wyniki jego pracy muszą być zgodne z obowiązującym porządkiem prawnym. 3.3 Efekt inwestycji: Przebudowa Bloku Operacyjnego dla Oddziału Otolaryngologii pozwoli na lepsze wykorzystanie jego potencjału, oraz przyczyni się do zwiększenia dostępności i jakości świadczeń z zakresu zabiegów Otolaryngologicznych. 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV): Zakres prac projektowych: Usługi projektowania architektonicznego; Usługi inżynieryjne w zakresie projektowania; Specjalne usługi projektowe; Usługi projektowania wnętrz; Roboty w zakresie instalacji budowlanych: Roboty instalacyjne wodno-kanalizacyjne i sanitarne; Roboty w zakresie okablowania oraz instalacji elektrycznych; Instalowanie systemów alarmowych i anten; Instalowanie urządzeń telekomunikacyjnych; Instalowanie systemów oświetleniowych i sygnalizacyjnych; Inne instalacje elektryczne; Roboty izolacyjne; Izolacja cieplna; Roboty sanitarne; Prace murarskie; Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych; Roboty instalacyjne przeciwpożarowe; Roboty wykończeniowe w zakresie obiektów budowlanych: Roboty wykończeniowe w zakresie obiektów budowlanych; 5

6 Tynkowanie; Roboty w zakresie stolarki budowlanej; Układanie stropów podwieszonych; Instalowanie ścianek działowych; Pokrywanie podłóg; Kładzenie płytek; Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian; Roboty malarskie i szklarskie; Nakładanie powierzchni kryjących; Roboty budowlane wykończeniowe, pozostałe; Dekorowanie; Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: pierwsze dwie cyfry określają działy (XX Y); pierwsze trzy cyfry określają grupy (XXX00000-Y); pierwsze cztery cyfry określają klasy (XXXX0000-Y); pierwsze pięć cyfr określają kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Dziewiąta cyfra służy do zweryfikowania poprzednich cyfr. II. CZĘŚĆ OPISOWA: 5. Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest wykonanie robót budowlanych modernizacji pomieszczeń, sporządzenie dokumentacji powykonawczej tychże prac oraz uzyskania stosownego pozwolenia lub stosownych pozwoleń (o ile są wymagane). Przedmiot zamówienia obejmuje: wykonanie robót budowlanych i instalacyjnych, sporządzenie dokumentacji powykonawczej robót budowlanych i instalacyjnych, 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych: 6.1 Lokalizacja: Zespół pomieszczeń objętych zakresem opracowania usytuowany jest na 8 piętrze w segmencie B-3 budynku Szpitala Specjalistycznego im. Ludwika Rydygiera w Krakowie sp. z o.o., położonego na os. Złotej Jesieni 1 w Krakowie. 6.2 Podstawowe dane liczbowe: powierzchnia użytkowa [m 2 ] powierzchnia komunikacji [m 2 ] powierzchnia netto [m 2 ] kubatura [m 3 ] 152,73 29,51 182,24 546,72 6

7 6.3 Wytyczne projektowe: Wyżej wymieniona inwestycja ma na celu adaptację pomieszczeń na 8 piętrze w segmencie B-3 na istniejącym, czynnym Oddziale Otolaryngologii na potrzeby Bloku Operacyjnego w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie sp. z o.o., tak aby spełniał on wymogi przewidziane przepisami prawa, a w szczególności rozporządzenia Ministra Zdrowia z dnia r, (Dz. U. Nr 0 poz. 739). Modernizacja ma na celu zapewnienie w/w. warunków z uwzględnieniem możliwości technicznych wynikających z istniejącego układu funkcjonalnego i substancji budowlanej. 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia: Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą: 7.1 Dokumenty formalno-prawne: oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, koncepcja dołączona do programu funkcjonalno-użytkowego. 7.2 Uwarunkowania wynikające z lokalizacji inwestycji: Zagospodarowanie terenu: W związku z przedmiotową inwestycją nie zachodzi zmiana zagospodarowania terenu Uzbrojenie terenu i zasilanie w media: Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy budynku Szpitala. 7.3 Uwarunkowania techniczne: Wyburzenia ścian działowych oraz budowa nowych ścianek z płyt kartonowogipsowych oraz ceglanych nie narusza układu konstrukcyjnego budynku. 7.4 Organizacja budowy: W organizacji budowy należy uwzględnić, że prowadzone roboty budowlano montażowe i wykończeniowe nie mogą zakłócać pracy funkcjonujących części Szpitala a przede wszystkim funkcjonującego Oddziału. Zaleca się by wykonawca do prowadzonych prac wygrodził teren budowy od funkcjonującego Oddziału stała szczelną osłoną, np. tymczasową ścianką z płyt KG wygłuszoną wełna mineralną oraz folią celem zatrzymania płynu budowlanego. W ściance zaleca się umieszczenie tymczasowych drzwi nie węższych niż 100cm wyposażonych w zamek. Przed wejściem należy rozłożyć namoczone wodą maty. Wejście oznakować jako Teren budowy Wstęp Wzbroniony 7.5 Inwestor Zastępczy: Zamawiający nie przewiduje powołania Inwestora Zastępczego. Zamawiający zaleca, aby Wykonawca zainteresowany złożeniem oferty w postępowaniu przetargowym, dokonał wizji lokalnej w realizowanym obiekcie oraz na terenie opracowania w obecności Jego przedstawiciela, w celu przygotowania możliwie jak najkorzystniejszej wyceny zadania. 7

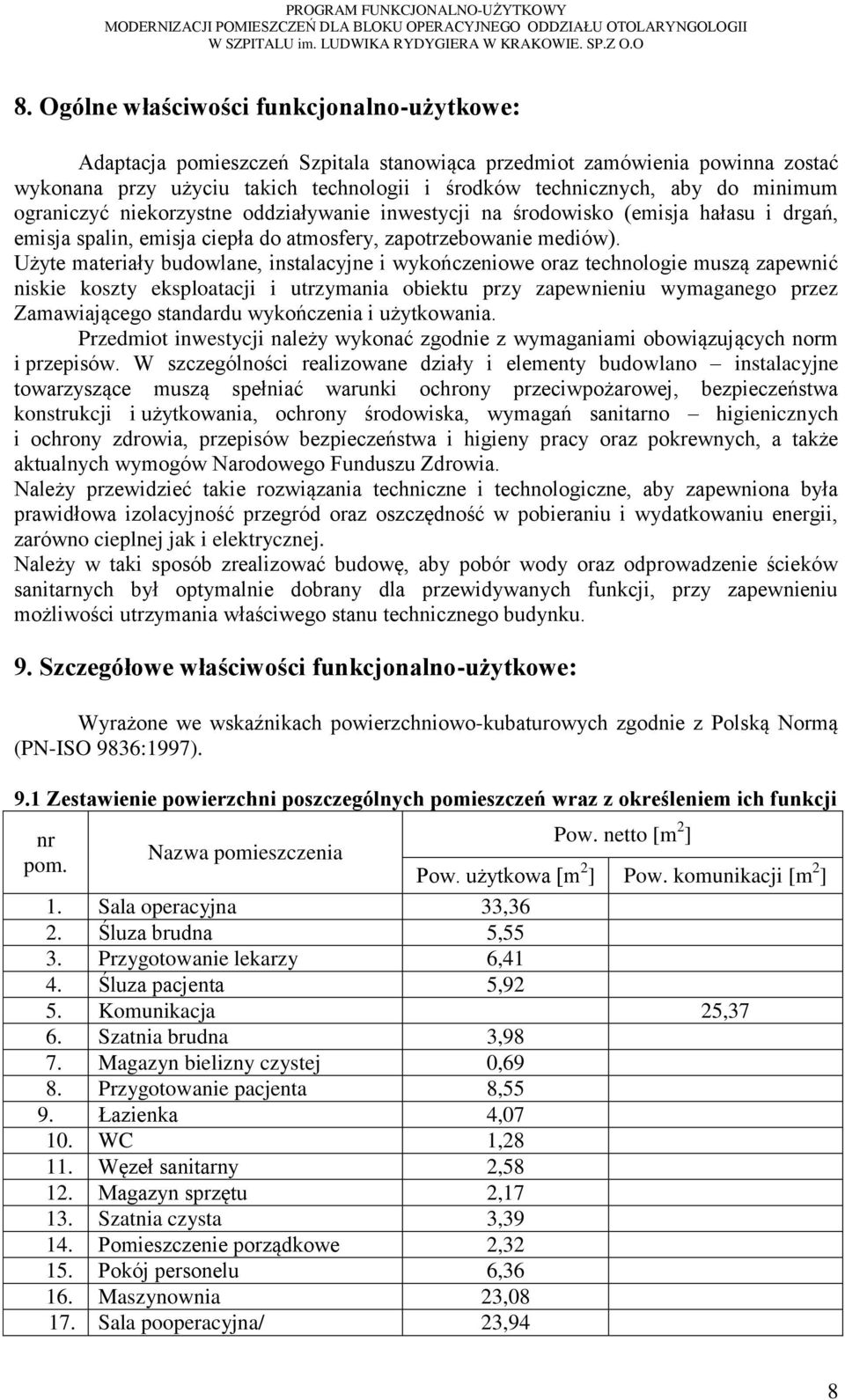

8 8. Ogólne właściwości funkcjonalno-użytkowe: Adaptacja pomieszczeń Szpitala stanowiąca przedmiot zamówienia powinna zostać wykonana przy użyciu takich technologii i środków technicznych, aby do minimum ograniczyć niekorzystne oddziaływanie inwestycji na środowisko (emisja hałasu i drgań, emisja spalin, emisja ciepła do atmosfery, zapotrzebowanie mediów). Użyte materiały budowlane, instalacyjne i wykończeniowe oraz technologie muszą zapewnić niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez Zamawiającego standardu wykończenia i użytkowania. Przedmiot inwestycji należy wykonać zgodnie z wymaganiami obowiązujących norm i przepisów. W szczególności realizowane działy i elementy budowlano instalacyjne towarzyszące muszą spełniać warunki ochrony przeciwpożarowej, bezpieczeństwa konstrukcji i użytkowania, ochrony środowiska, wymagań sanitarno higienicznych i ochrony zdrowia, przepisów bezpieczeństwa i higieny pracy oraz pokrewnych, a także aktualnych wymogów Narodowego Funduszu Zdrowia. Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu energii, zarówno cieplnej jak i elektrycznej. Należy w taki sposób zrealizować budowę, aby pobór wody oraz odprowadzenie ścieków sanitarnych był optymalnie dobrany dla przewidywanych funkcji, przy zapewnieniu możliwości utrzymania właściwego stanu technicznego budynku. 9. Szczegółowe właściwości funkcjonalno-użytkowe: Wyrażone we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą (PN-ISO 9836:1997). 9.1 Zestawienie powierzchni poszczególnych pomieszczeń wraz z określeniem ich funkcji nr Pow. netto [m 2 ] Nazwa pomieszczenia pom. Pow. użytkowa [m 2 ] Pow. komunikacji [m 2 ] 1. Sala operacyjna 33,36 2. Śluza brudna 5,55 3. Przygotowanie lekarzy 6,41 4. Śluza pacjenta 5,92 5. Komunikacja 25,37 6. Szatnia brudna 3,98 7. Magazyn bielizny czystej 0,69 8. Przygotowanie pacjenta 8,55 9. Łazienka 4, WC 1, Węzeł sanitarny 2, Magazyn sprzętu 2, Szatnia czysta 3, Pomieszczenie porządkowe 2, Pokój personelu 6, Maszynownia 23, Sala pooperacyjna/ 23,94 8

9 wybudzeniowa 18. WC 5, Brudownik 13, Komunikacja 4,14 152,73 29,51 RAZEM: 182, Dane techniczne przebudowywanego wybranych pomieszczeń szpitala: Dane techniczne Symbol Wartość Powierzchnia netto P n 182,24 Powierzchnia ruchu P r 40,98 Powierzchnia konstrukcji P k 35,94 Powierzchnia całkowita P c 218,18 Kubatura netto V n 546,72 Kubatura brutto V b 654,54 Wysokość kondygnacji H 3, Wskaźniki powierzchniowo-kubaturowe: Powierzchnia całkowita do powierzchni netto: Pc 218,18 1,20 Pn 182,24 Powierzchnia ruchu do powierzchni netto: Pr P n 40,98 182,24 0,22 Kubatura brutto do powierzchni całkowitej: V b P c 654,54 218,18 3,00 Kubatura brutto do powierzchni netto: V P b n 654,54 182,24 3,59 Kubatura netto do powierzchni całkowitej: V P n c 546,72 218,18 2,51 Kubatura netto do powierzchni netto: Vn 546,72 3,00 P 182,24 n 9

10 9.4 Zestawienie technologiczne wymagania minimalne: PROGRAM FUNKCJONALNO-UŻYTKOWY Nr pom. Nazwa pomieszczenia 01 Sala operacyjna Urządzenia technologiczne wymagające stałego podłączenia Oprawa sufitowa szczelna EVG dla sal operacyjnych szt.6 Wypust pod oprawę bakteriobójczą szt.3 Gniazda wtykowe 230V seperacja (2x5) 0 Gniazdo dedykowane 230V szt.6 Gniazdo ekwipotencjalne szt.4 Gniazdo wtykowe 230V /osobny obwód RTG/ szt.2 Wypust 230V (obwody gniazd kolumna) szt.3 Wypust uziemienia LY6 do gniazd ekwipotencjalnych (kolumna) szt.2 Wypust rurą peszla fi.28 pomiędzy gniazdkiem telefonicznym a kolumną Wypust 230V (obwody ośw. lampa oper.) szt.3 Wypust 230V do zasilania drzwi automatycznych szt.2 Gniazdo telefoniczne szt.2 Gniazdo komputerowe 2x RJ45 szt.3 2 przewody do podłączenia kolumny anestezjologicznej (skrętka UTP cat.6) szt..2 Uziemienie posadzki antystatycznej (2 wypusty po przekątnej do pomiaru w puszce fi 60 z deklem kpl.1 Wypust z gazami medycznymi do kolumny tj. -1x tlen medyczny -1x sprężone powietrze medyczne, -1x podtlenek azotu, -1x próżnia medyczna, -1x odciąg gazów kpl. 1 Grzejnik panelowy higieniczny z przeznaczeniem Wymagane w pomieszczenia media Instalacja c.o.; Instalacja elektryczna; Instalacja telefoniczna, Instalacja komputerowa; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja gazów medycznych; Instalacja Interkomowa; Instalacja p.poż.; Uwagi 10

11 02 Śluza brudna 03 Przygotowanie lekarzy 04 Śluza pacjenta do sal operacyjnych szt.2 Tablica TPG tj. -2x tlen medyczny, -1x sprężone powietrze medyczne, -1x podtlenek azotu, -1x próżnia medyczna, -1x odciąg gazów kpl. 1 Sygnalizator gazów medycznych Panel sterowania układami wentylacji Interkom szt. 1 Zegar cyfrowy z dużym wyświetlaczem zasilany z sieci hermetyczny szt. 1 Oświetlenie sufitowe - oprawy EVG4x18W szt.2 (w tym 1 oprawa z modułem awaryjnym) Kinkiety nad umywalką Gniazda wtykowe 230V Wypust pod lampę bakteriobójczą Umywalka z baterią łokciową; szt. 1 Zlewozmywak ze stali nierdzewnej z baterią szt. 1 Interkom szt. 1 Oświetlenie sufitowe oprawy EVG 4x18W szt. 2 (w tym jedna z modułem awaryjnym) Gniazda wtykowe 230V szt. 2 Kinkiety nad bateriami szt.3 Koryto ze stali nierdzewnej Baterie bezdotykowe szt.3 Lustro na długość koryta szt. 1 Minutnik z dużym cyfrowym wyświetlaczem szt. 3 Oświetlenie sufitowe oprawy EVG 4x18W szt. 2 (w tym 1 oprawa z modułem awaryjnym) Gniazda wtykowe 230V ogólne szt. 1 Wypust 230V do zasilania drzwi automatycznych Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Podejście wodno-kanalizacyjne; Instalacja Interkomowa; Instalacja p.poż.; Podejście wodno-kanalizacyjne; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Minutnik do odmierzania czasu z nastawiana wartością umieszczony w pobliżu koryta 11

12 05 Komunikacja 06 Szatnia brudna 07 Magazyn bielizny czystej 08 Przygotowanie pacjenta Instalacja telefoniczna, Gniazdo telefoniczne Instalacja komputerowa; Gniazdo komputerowe 2x RJ45 Instalacja domofonu i kontroli Transparent świetlny Blok Operacyjny szt. 1 dostępu; Instalacja domofonowa szt 1 Instalacja, p.poż.; Instalacja kontroli dostępu Oprawa ewakuacyjna Oświetlenie sufitowe oprawy EVG 4x18W szt. 7 Instalacja elektryczna; (w tym 3 oprawa z modułem awaryjnym Wentylacja mechaniczna Oprawa kierunkowa szt.3 (klimatyzacja) nawiewnowywiewna; Oprawa ewakuacyjna szt.3 Oprawa informacyjna szt. 3 Tor wizyjny; Oświetlenie nocne szt. 4 Instalacja, p.poż.; Gniazda wtykowe 230V ogólne szt. 4 Instalacja pod kamerę szt. 2 Oświetlenie sufitowe oprawy 4x18W szt. 1 Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Oświetlenie sufitowe oprawy EVG 4x18W Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Oświetlenie sufitowe oprawy 4x18W szt. 2 ( w tym 1 oprawa z modułem awaryjnym) Wypust 230V do ośw. lampy operacyjnej szt. 2 Gniazdo wtykowe 230V ogólne szt. 4 Uziemienie posadzki antystatycznej szt. 2 Gniazdo telefoniczne Gniazdo komputerowe 2x RJ45 Instalacja, p.poż.; Podejście wodno-kanalizacyjne; Instalacja c.o.; Instalacja elektryczna; Instalacja telefoniczna, Instalacja komputerowa; Wentylacja mechaniczna (klimatyzacja) nawiewno- 12

13 09 Łazienka 10 WC Umywalka z baterią bezdotykową; szt. 1 Zlewozmywak ze stali nierdzewnej z bateria łokciową szt. 1 Lampa operacyjna szt. 1 Tablica TPG tj. -2x tlen medyczny, -1x sprężone powietrze medyczne, -1x podtlenek azotu, -1x próżnia medyczna, -1x odciąg gazów kpl. 1 Wypust z gazami medycznymi do kolumny tj. -1x tlen medyczny -1x sprężone powietrze medyczne, -1x podtlenek azotu, -1x próżnia medyczna, -1x odciąg gazów Sygnalizator gazów medycznych Grzejnik panelowy higieniczny z przeznaczeniem do sal operacyjnych szt.2 Oświetlenie sufitowe Kinkiet nad umywalką Gniazdko wtykowe 230V nad umywalką Umywalka z baterią; Lustro Kompakt podwieszany ze stelażem; Brodzik + kabina prysznicowa wraz z baterią słuchawką, uchwytem szt. 1 Grzejnik łazienkowy typu drabinkowego szt. 1 Haczyki - chromowane szt. 3 Oświetlenie sufitowe szt. 1 Kompakt podwieszany ze stelażem szt. 1 Uchwyt na papier toaletowy chromowany szt. 1 wywiewna; Instalacja gazów medycznych; Instalacja, p.poż.; Podejście wodno-kanalizacyjne; Instalacja c.o.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewno- Brodzik o jak najniższym profilu 6-7cm Deska wolno opadająca 13

14 11 Węzeł sanitarny 12 Magazyn sprzętu 13 Szatnia czysta 14 Pomieszczenie porządkowe 15 Pokój personelu Oświetlenie sufitowe Kinkiet nad umywalką Gniazdo 230V nad umywalką Umywalka z baterią; Lustro Kompakt podwieszany ze stelażem; Brodzik + kabina prysznicowa wraz z baterią słuchawką, uchwytem szt. 1 Grzejnik łazienkowy typu drabinkowego szt. 1 Haczyki - chromowane szt. 3 Oświetlenie sufitowe Gniazdo 230V porządkowe Oświetlenie sufitowe oprawy 4x18W (oprawa z modułem awaryjnym) Gniazdo wtykowe 230V ogólne Oświetlenie oprawy sufitowe EVG 4x18 Gniazdo 230V porządkowe Zlew koryto porządkowe z baterią; Kratka odpływowa w posadzce; Oprawa sufitowa Grzejnik higieniczny Oświetlenie sufitowe EVG 4x18W Gniazdo wtykowe 230V ogólne szt. 4 Gniazdo dedykowane 230V szt. 2 wywiewna; Instalacja, p.poż.; Podejście wodno-kanalizacyjne; Instalacja c.o.; Instalacja elektryczna, Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Podejście wodno-kanalizacyjne; Instalacja elektryczna; Instalacja c.o.; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja c.o.; Instalacja elektryczna; Instalacja telefoniczna; Brodzik o jak najniższym profilu 6-7cm Deska wolno opadająca 14

15 16 Maszynownia 17 Sala pooperacyjna/ wybudzeniowa Gniazdo telefoniczne Gniazdo komputerowe 2x RJ45 szt. 2 Oprawy sufitowe hermetyczne szt. 4 Gniazdko wtykowe 230 V szt.2 Rozdzielnia zasilająca Centralę i UPS Urządzenie UPS Umywalka ze stali nierdzewnej wraz z baterią Szafa klimatyzacyjna wraz osprzętem, armaturą i sterowaniem szt. 1 Gniazdo na sprężone powietrze wraz wężem 10m szt. 1 Grzejnik higieniczny szt. 1 Oświetlenie sufitowe oprawy EVG 4x18W szt. 4 ( w tym 1 oprawa z modułem awaryjnym) Kinkiet nad łóżkiem szt. 3 Gniazdo wtykowe 230V 3x3 szt. 9 Gniazdo dedykowane 230V szt.3 Gniazdo ekwipotencjalne szt.3 Gniazdo wtykowe 230V/osobny obwód RTG/ Instalacja przyzywowa /nad łóżkami/ szt.3 Wypusty uziemienia podłogi antystatycznej szt. 2 Wypust uziemienia do szyny lekkiej i ciężkiej szt.2 Gniazdo telefoniczne Gniazdo komputerowe 2x RJ45 Umywalka z baterią łokciową Panel z gazami medycznymi szt.3 Grzejnik płytowy higieniczny Instalacja pod kamerę kpl. 1 Gazy medyczne Instalacja komputerowa, Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Podejście wodno-kanalizacyjne; Instalacja c.o.; Instalacja elektryczna; Instalacja teletechniczna Instalacja gazów medycznych; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Podejście wodno-kanalizacyjne; Instalacja c.o.; Instalacja elektryczna; Instalacja telefoniczna; Instalacja komputerowa; Instalacja przyzywowa; Instalacja gazów medycznych; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja gazów medycznych; Tor wizyjny; Instalacja, p.poż.; Pomieszczenie 9/39 15

16 18 WC 19 Brudownik 20 Komunikacja 21 Komunikacja -2x tlen medyczny, -1x sprężone powietrze medyczne, -2x próżnia medyczna, -2x odciąg gazów kpl. Oświetlenie sufitowe oprawy ( oprawa z modułem awaryjnym) Kinkiet nad umywalką Gniazdo wtykowe 230V nad umywalką Umywalka z baterią; Instalacja przyzywowa szt 2. Kompakt podwieszany wraz ze stelażem szt. 1 Lustro szt. 1 Oświetlenie sufitowe - oprawy Gniazda wtykowe 230V ogólne Gniazdo wtykowe 230V /osobny obwód 16A/ Umywalka z baterią Macerator; Grzejnik higieniczny Kratka odpływowa w posadzce; Kurek czerpalny szt. 1 Oświetlenie sufitowe EVG 4x18 Gniazdko wtykowe 230V Skrzynka zaworowo-informacyjno-alarmowa z panelem sygnalizacji gazów na 4 gazy tj. tlen, podtlenek azotu, sprężone powietrze, próżnia szt. 1 Podejście wodno-kanalizacyjne; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja przyzywowa; Instalacja, p.poż.; Podejście wodno-kanalizacyjne; Instalacja c.o.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja c.o.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja gazów Deska wolno opadająca Macerator urządzenie poza zakresem. nie podlegająca remontowi Wszystkie rozwiązania wymagają ostatecznego uzgodnienia z Zamawiający. 16

17 9.5 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatur lub wskaźników: Dopuszcza się tolerancję w powierzchni i wymiarowaniu +/ 10%, pod warunkiem spełnienia przez wszystkie pomieszczenia wymagań funkcjonalnych określonych w niniejszym opracowaniu oraz spełnienia wymagań Użytkownika i obowiązujących przepisów budowlanych. Kubatury, podane w programie, są orientacyjne. 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia: 10.1 Przygotowanie terenu budowy: Wykonawca zapewni ilość niezbędnych kontenerów w/g. aktualnych potrzeb oraz w/g. przewidzianego zatrudnienia na budowie. Zaplecze budowy należy organizować z uwzględnieniem wytycznych zawartych w obowiązujących przepisach i użytkować zgodnie z przepisami BHP i ppoż. Do zaplecza należy podłączyć energię elektryczną oraz wodę - instalacje opomiarować. Odpady powinny być przechowywane w odpowiednich pojemnikach dostarczonych przez Wykonawcę. Ich wywozem i utylizacją będą zajmować się wyspecjalizowane w tym zakresie firmy posiadające odpowiednie uprawnienia na koszt wykonawcy. W procesie realizacji należy dążyć do minimalizacji ilości odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do atmosfery. Kierownictwo robót dążyć powinno również do minimalizowania hałasu uciążliwego dla realizatorów i otoczenia. Roboty należy wykonywać zgodnie z wymaganiami BHP i ppoż. Pracownicy zostaną wyposażeni w sprzęt ochrony osobistej, odzież, obuwie robocze oraz odzież ochronną zgodnie z wymaganiami Polskich Norm w tym zakresie. Wszyscy pracownicy muszą mieć ważne badania lekarskie oraz posiadać aktualne szkolenie w zakresie BHP. Kierownicy robót zobowiązani są do przeszkolenia pracowników przed przystąpieniem do robót do szkolenia stanowiskowego BHP, które należy odnotować i potwierdzić podpisem osoby szkolącej i szkolonej. Strefy niebezpieczne na budowie powinny być odpowiednio wyznaczone i oznakowane zgodnie z obowiązującymi przepisami. Wszelkie prace należy prowadzić z uwzględnieniem obowiązujących przepisów BHP i ppoż. Do realizacji robót stosować należy materiały i wyroby zgodnie z zatwierdzoną dokumentacją techniczną, dopuszczone do stosowania w budownictwie, w tym w obiektach służby zdrowia, posiadające wymagane dokumenty jakościowe. Na zastosowane materiały, wyroby budowlane Wykonawca jest zobowiązany dostarczyć, zgodnie z obowiązującymi przepisami, atesty, certyfikaty, aprobaty na znak bezpieczeństwa, certyfikaty zgodności, deklaracje zgodności z Polskimi Normami lub Aprobatami Technicznymi, świadectwa jakości, atesty, wymagane prawem opinie i oświadczenia. Wszystkie zastosowane materiały i wyroby powinny spełniać wymogi ochrony przeciwpożarowej Ogólna charakterystyka przedsięwzięcia: Zakres prac budowlano-instalacyjnych obejmować będzie: - rozebranie starych okładzin ściennych i podłogowych; - demontaże stolarki drzwiowej drewnianej wraz z futrynami; - demontaż ścianek aluminiowych; 17

18 - demontaż starego sufitu podwieszanego aluminiowego; - demontaż starych instalacji: elektrycznej, wod-kan, c.o, gazów medycznych; - demontaż zbędnych kanałów wentylacyjnych, wraz z szczelnym zaślepieniem czynnych odcinków; - demontaż panela gazów medycznych; - rozebranie ścian działowych ceglanych; - rozebranie ścian działowych z płyt KG - skucie starej wylewki cementowej; - wykonanie nowej wylewki wraz z samopoziomem; - wykonanie nowych ścian działowych ceglanych oraz z płyt KG; - wykonanie izolacji przeciw wodnej - wykonanie izolacji akustycznej pomieszczeń technicznych - wykonanie niezbędnych instalacji wod./kan.; - wykonanie niezbędnych instalacji c.o.; - wykonanie instalacji gazów medycznych jako punkty podtynkowe; - wykonanie nowej instalacji elektrycznej, - wykonanie instalacji komputerowej, telefonicznej, teletechnicznej. - wykonanie niezbędnej instalacji p. poż. DSO + SAP wraz z podłączeniem. - wykonanie instalacji przyzywowej; - wykonanie instalacji interkomowej; - wykonanie nowych okładzin ściennych (płytki ceramiczne, farba lateksowa, panele medyczne dla sal operacyjnych); - wykonanie nowych okładzin podłogowych (gress, wykładziny PCV); - wykonanie sufitów podwieszanych kasetonowych i pełnych z płyt kartonowo-gipsowych oraz specjalistycznych dla sal operacyjnych, - montaż stolarki drzwiowej drewnianej; - montaż stolarki drzwiowe aluminiowej; - montaż drzwi automatycznych; - wykonanie niezbędnych instalacji wentylacji mechanicznej i klimatyzacji; - podpięcie nowych przyborów sanitarnych; - montaż grzejników w nowych pomieszczeniach; - próby, testy, rozruchy; - prace porządkowe; 10.3 Wymagania z zakresu konstrukcji ścian działowych: Modernizacja w zakresie rozwiązań konstrukcyjnych polega na: wykonaniu wyburzeń ścianek działowych ceglanych; budowie nowych ścianek działowych z płyt kartonowo-gipsowych. budowie nowych ścianek działowych ceglanych 10.4 Wymagania dotyczące architektury i wykończenia: Rozwiązania materiałowe: Podane poniżej przykładowe proporcje rozwiązań materiałowych określają minimalne wymagania Zamawiającego dla przedmiotu zamówienia. Rozwiązania architektoniczno-budowlane: 18

19 Ściany wewnętrzne: Ściany działowe z płyt kartonowo-gipsowych zwykłe i wodoodpornych z wypełnieniem wełną mineralną z podwójnym płytowaniem gr. 15cm ze wzmocnieniem z płyt OSB min. 22mm pod montaż urządzeń. Ściany działowe w sali operacyjnej z pełnej cegły. Ściany zewnętrzne: Ocieplenie ściany zewnętrznej wykona firma Remontowo Budowlana - Ryszard Smoleń w ramach kontraktu na docieplenie ścian zewnętrznych Szpitala. Izolacja wodoszczelna: Izolacja posadzek i ścian w pomieszczeniach wilgotnych przy użyciu folii w płynie wraz z zatopioną taśmą w narożach i styku ściany i podłogi w systemie szczelnych elastycznych powłok pod okładziny z płytek ceramicznych w pomieszczeniach narażonych na czasowe zawilgocenie. Przy izolacji tylko posadzki folie uszczelniającą należy wyprowadzić na wysokość 50cm na ściany pomieszczenia (np. maszynownia) Stolarka drzwiowa wewnętrzna rozwieralna aluminiowa, profil w systemie bez izolacji termicznej; szyba bezpieczna laminowana nieprzezierna; zamek na wkładkę wewnętrzną; zamknięcia w sanitariacie; Szatnia brudna, łazienka 2 szt., szatnia czysta, śluza brudna; drzwi wyposażone w klamki i szyldy ze stali nierdzewnej; Stolarka drzwiowa na sali operacyjnej przezierne (2szt.): przesuwne o szer.90 cm i 120 cm; drzwi automatyczne na przycisk łokciowy; ościeżnica ze stali kwasoodpornej; Stolarka drzwiowa na sali operacyjnej (1 szt.): jednoskrzydłowe rozwieralne z samozamykaczem; przezierne; ościeżnica ze stali kwasoodpornej; Stolarka drzwiowa wewnętrzna aluminiowa rozsuwane: drzwi jednoskrzydłowe rozsuwane o szerokości skrzydła 110 cm i 120cm; drzwi automatyczne na przycisk łokciowy; profil w systemie bez izolacji termicznej; szyba bezpieczna laminowana przezierna w górnej części a w dolnej szyba mleczna; zamek na wkładkę wewnętrzną; domofon i szyfrator kodów dostępu przy wejściu na blok; Stolarka drzwiowa rozwieralne - drewniana, typowa, gładka, obustronnie laminowana lub fornirowana; skrzydło zawieszone na trzech zawiasach o konstrukcji wzmocnionej; 19

20 ościeżnice stalowa malowana proszkowo farbą o wysokiej odporności na uszkodzenia mechaniczne; drzwi wyposażone w klamki i szyldy ze stali nierdzewnej, oraz kopacze - obustronnie; zamki na wkładki wewnętrzne; zamknięcia w sanitariacie; drzwi łazienkowe z kratką wentylacyjną ze stali nierdzewnej; WC, Brudownik, Komunikacja-przedsionek, Sala pooperacyjna, Pomieszczenie porządkowe, Pokoj personelu, Magazyn sprzętu, Węzeł sanitarny; Stolarka drzwiowa stalowa Maszynownia: jednoskrzydłowe pełne; zamki na wkładki wewnętrzne; odporność ogniowa EI 60; na drzwiach oznaczenie z przeznaczeniem pomieszczenia; Stolarka drzwiowa drzwi szachtowych: rozwieralne; jedno i dwuskrzydłowe; o odporności ogniowej EI 60; z zamkiem na jedne klucz pasujący do wszystkich zamków w szachtach; klamki ze stali nierdzewnej; Sufity podwieszone: sufit podwieszany z płyt kartonowo-gipsowych szatnia brudna, szatnia czysta, pomieszczenie porządkowe, pokój personelu, magazyn sprzętu, magazyn bielizny czystej; sufit podwieszany z płyt kartonowo-gipsowych wodoodpornych w węzłach sanitarnych, łazienkach, wc; sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, metalowy z szczelnymi klipsami dociskowymi powleczony specjalną farbą proszkową bakteriobójczą i grzybobójczą o wysokiej odporności na szorowanie > 500 cykli w kolorze białym, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 5 wg normy ISO , z aktywną ochroną przed skażeniem -sala operacyjna, przygotowanie lekarzy, przygotowanie pacjenta, sala pooperacyjna/wybudzeniowa; sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, z szczelnymi klipsami dociskowymi, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 8 wg normy ISO , - śluza brudna, komunikacja, śluza pacjenta, brudowniku; Posadzki: Pod wykładziny PCV należy wykonać wylewki samopoziomujące gr. 2-5mm, wykładziny należy wywinąć na ścianę na wysokość 10cm z zastosowaniem listew wyobleniowych: wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach 20

21 kolorystycznych śluza brudna, śluza pacjenta, komunikacja, szatnia brudna, szatnia czysta, pokój personelu, magazyn bielizny czystej, magazyn sprzętu, przygotowanie lekarzy; wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 o własności elektrycznej rezystencja skośna Ohm R1 5x10 R 10 /R2 5x10 R 10; oporze elektrycznym R 0; własności elektryczne napięcie powierzchniowe (EN 1815) < 2kV, przeznaczona do sal operacyjnych, w różnych zestawieniach kolorystycznych - sala operacyjna, przygotowanie pacjenta,sala pooperacyjna/wybudzeniowa; gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa- łazienka, wc, brudownik, pomieszczenie porządkowe, maszynownia; Gress należy układać na kleju elastycznym, wykonać spadki w kierunku kratki ściekowej. Fugi dla posadzek gresowych o szerokości nie większej niż 2,0mm z użyciem fugi elastycznej odpornej na pleśń i grzyby. Listwy łączeniowe należy zamontować na styku PCV terakota oraz w narożnikach. Łączenia wykładzin PCV - zespawane sznurem w kolorze wykładzin. Posadzki PCV po zakończeniu prac należy zabezpieczyć środkiem polimerowym. W przypadku maszynowni należy przewidzieć wzmocnienie posadzki w związku z dużym obciążeniem, nie należy przekraczać nacisku na m2 powyżej 2500N. W przypadku gdy zajdzie potrzeba wykonania konstrukcji wzmacniającej strop pod maszynownię należy uwzględnić wykonanie jej w ofercie. Tynki wewnętrzne: Malowanie: Nowe kat. IV cementowo- gipsowe, na narożnikach stosować narożniki ochronne. Ściany malowane: farba o właściwościach antybakteryjnych i antygrzybicznych oraz odporności mikrobiologicznej, bezrozpuszczalnikowa, o dużej odporności mechanicznej, wysoka odporność na częsty kontakt ze środkami dezynfekcyjnymi, odporna na szorowanie- 1 klasy przygotowanie pacjenta, sala pooperacyjna/wybudzeniowa; farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy komunikacja, śluza pacjenta, szatnia brudna, szatnia czysta, pokój personelu, magazyn sprzętu, magazyn bielizny czystej, maszynownia; farba lateksowa zmywalna 1 klasa sufity kartonowo-gipsowe we wszystkich pomieszczeniach; Oblicowanie ścian: w sali operacyjnej panele ze stali ocynkowanej pokryte farbą proszkową o jednolitej i gładkiej powierzchni z przeznaczenie do sal operacyjnych, zmywalne i odporne na detergenty, środki dezynfekcyjne, zapewniające odprowadzenie ładunków elektrycznych, o powłoka właściwościach antybakteryjnych. Naroża, wyoblone gładkie, łatwe do utrzymania w czystości; 21

22 glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych.- łazienka, wc, węzeł sanitarni, brudowniku, pomieszczenie porządkowe; glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm ułożone bezspoinowo śluza brudna, przygotowanie lekarzy; fartuch z glazury nad blatem roboczym, przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia.- przygotowanie pacjenta, maszynownia; Okna: w sali operacyjnej oraz w sali pooperacyjnej/wybudzeniowej należy na szyby okleinować folią mleczną; ramy okienne i skrzydła okien doprowadzić do należytego stanu higienicznego i wizualnego; wykonać pełne uszczelnienie okien i zamknąć na stałe. Kolorystyka i rodzaj wszystkich materiałów wykończeniowych przewidzianych do zastosowania w realizowanym obiekcie, w tym stolarki wewnętrznej, musi być uzgodniona z Zamawiającym. Listwy odbojowe: Na ścianach ciągów komunikacyjnych należy przymocować odbojnice i taśmy ochronne z żywicy akrylowinylowej przeciwuderzeniowej na wysokości 90 i 30cm. Odbojnice szerokości 30cm a taśmy gr.3mm i szerokości 20cm. Na ścianach korytarza należy zamontować poręcz z żywicy akrylowej na przepisowej wysokości. W pokoju pooperacyjnym / wybudzeniowym należy przymocować taśmy przeciwuderzeniowe na ścianach za łóżkami oraz na ścianie przeciwległej. Narożniki wypukłe zabezpieczyć narożnikami ochronnymi z materiału jw. W pomieszczeniu maszynowni każda z przegród (ściany, podłoga, strop) musi być wyizolowana akustycznie, zaś urządzenia zabezpieczone przed przenoszeniem wibracji na konstrukcje budynku. 22

23 Wymagania dotyczące wykończenia wnętrz: Nr pom. Nazwa pomieszczenia Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 o własności elektrycznej rezystencja skośna Ohm R1 5x10 R 10 /R2 5x10 R 10; oporze elektrycznym R 0; własności elektryczne napięcie powierzchniowe (EN 1815) < 2kV, w różnych zestawieniach 1. Sala operacyjna kolorystycznych. Przeznaczona do sal operacyjnych. PROGRAM FUNKCJONALNO-UŻYTKOWY Podłogi Ściany Sufity Uwagi Panele ze stali ocynkowanej pokryte farbą proszkową o jednolitej i gładkiej powierzchni z przeznaczenie do sal operacyjnych, zmywalne i odporne na detergenty, środki dezynfekcyjne, zapewniające odprowadzenie ładunków elektrycznych. Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, metalowy z szczelnymi klipsami dociskowymi powleczony specjalną farbą proszkową bakteriobójczą i grzybobójczą o wysokiej odporności na szorowanie > 500 cykli w kolorze białym, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 5 wg normy ISO , z aktywną ochroną przed skażeniem 23

24 2. Śluza brudna Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, z szczelnymi klipsami dociskowymi, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 8 wg normy ISO

25 3. Przygotowanie lekarzy Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych Glazura do wysokości stropupłytki ceramiczne o wym. min 20x50cm ułożone bezspoinowo. Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, metalowy z szczelnymi klipsami dociskowymi powleczony specjalną farbą proszkową bakteriobójczą i grzybobójczą o wysokiej odporności na szorowanie > 500 cykli w kolorze białym, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 5 wg normy ISO , z aktywną ochroną przed skażeniem 25

26 4. Śluza pacjenta Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, z szczelnymi klipsami dociskowymi, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 8 wg normy ISO

27 5. Komunikacja 6. Szatnia brudna Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy. Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, z szczelnymi klipsami dociskowymi, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 8 wg normy ISO Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa. 27

28 7. Magazyn bielizny czystej Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa. 28

29 8. Przygotowanie pacjenta Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 o własności elektrycznej rezystencja skośna Ohm R1 5x10 R 10 /R2 5x10 R 10; oporze elektrycznym R 0; własności elektryczne napięcie powierzchniowe (EN 1815) < 2kV, przeznaczona do sal operacyjnych,w różnych zestawieniach kolorystycznych. Farba o właściwościach antybakteryjnych i antygrzybicznych oraz odporności mikrobiologicznej, bezrozpuszczalnikowa, o dużej odporności mechanicznej, wysoka odporność na częsty kontakt ze środkami dezynfekcyjnymi, odporna na szorowanie- 1 klasa. Fartuch z glazury nad blatem roboczym, przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, metalowy z szczelnymi klipsami dociskowymi powleczony specjalną farbą proszkową bakteriobójczą i grzybobójczą o wysokiej odporności na szorowanie > 500 cykli w kolorze białym, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 5 wg normy ISO , z aktywną ochroną przed skażeniem 29

30 9. Łazienka 10. WC 11. Węzeł sanitarny 12. Magazyn sprzętu Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych Glazura do wysokości stropupłytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych. Glazura do wysokości stropupłytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych. Glazura do wysokości stropupłytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany z płyt kartonowogipsowych wodoodpornych. Farba lateksowa zmywalna 1 klasa. Sufit podwieszany z płyt kartonowogipsowych wodoodpornych. Farba lateksowa zmywalna 1 klasa. Sufit podwieszany z płyt kartonowogipsowych wodoodpornych. Farba lateksowa zmywalna 1 klasa. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa. 30

31 13. Szatnia czysta 14. Pomieszczenie porządkowe 15. Pokój personelu wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Glazura do wysokości stropupłytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa. 31

32 16. Maszynownia Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Każda przegroda musi być wyizolowana akustycznie. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy. Fartuch z glazury nad blatem roboczym, przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Farba lateksowa zmywalna 1 klasa. Każda przegroda musi być wyizolowana akustycznie. Pomieszczenie 9/39 Uwaga: nie należy przekraczać nacisku 2500N na m2 (250kg na m2) Każda przegroda musi być wyizolowana akustycznie. 32

33 17 Sala pooperacyjna/wybu dzeniowa Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 o własności elektrycznej rezystencja skośna Ohm R1 5x10 R 10 /R2 5x10 R 10; oporze elektrycznym R 0; własności elektryczne napięcie powierzchniowe (EN 1815) < 2kV, przeznaczona do sal operacyjnych,w różnych zestawieniach kolorystycznych. Farba o właściwościach antybakteryjnych i antygrzybicznych oraz odporności mikrobiologicznej, bezrozpuszczalnikowa, o dużej odporności mechanicznej, wysoka odporność na częsty kontakt ze środkami dezynfekcyjnymi, odporna na szorowanie- 1 klasa. Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, metalowy z szczelnymi klipsami dociskowymi powleczony specjalną farbą proszkową bakteriobójczą i grzybobójczą o wysokiej odporności na szorowanie > 500 cykli w kolorze białym, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 5 wg normy ISO , z aktywną ochroną przed skażeniem 33
