1 PROGRAM FUNKCJONALNO-UŻYTKOWY REMONTU POMIESZCZEŃ DLA UTWORZENIA KRIOKOMORY W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 1 S t r o n a

2 SPIS TREŚCI: I DANE OGÓLNE 1. Dane ewidencyjne 1.1 Nazwa nadana zamówieniu przez Zamawiającego 1.2 Adres obiektu budowlanego 1.3 Nazwa i adres Inwestora 1.4 Jednostka projektowa 2. Podstawa opracowania 3. Cel opracowania 3.1 Wstęp 3.2 Przedmiot opracowania 3.3 Efekt inwestycji 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). II. CZĘŚĆ OPISOWA 5. Opis ogólny przedmiotu zamówienia 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych 6.1 Lokalizacja 6.2 Podstawowa dane liczbowe 6.3 Wytyczne projektowe 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia 7.1 Dokumenty formalno-prawne 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu Uzbrojenie terenu i zasilania w media 7.3 Uwarunkowania techniczne 7.4 Organizacja budowy 7.5 Inwestor Zastępczy 8. Ogólne właściwości funkcjonalno-użytkowe 9. Szczegółowe właściwości funkcjonalno-użytkowe 9.1 Zestawienie powierzchni pomieszczeń wraz z określeniem ich funkcji 9.2 Dane techniczne przebudowywanych pomieszczeń szpitala 9.3 Wskaźniki powierzchniowo-kubaturowe 9.4 Zestawienie technologiczne- wymagania minimalne 9.5 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatury lub wskaźników 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 10.1 Przygotowanie terenu budowy 10.2 Ogólna charakterystyka przedsięwzięcia 10.3 Wymagania z zakresu konstrukcji 10.4 Wymagania dotyczące architektury i wykończenia Rozwiązania materiałowe Wymagania dotyczące wykończenia wnętrz 10.5 Wymagania w zakresie instalacji wod-kan Projektowane wewnętrzne instalacje wod-kan Opis ogólny Instalacja wodociągowa Instalacja p.poż. 2 S t r o n a

3 Kanalizacja sanitarna Wyposażenie i montaż przyborów i urządzeń sanitarnych Zabezpieczenia ognioochronne Uwagi ogólne 10.6 Wymagania w zakresie instalacji centralnego ogrzewania Instalacja centralnego ogrzewania Próba ciśnieniowa i płukanie zładu, izolacja Uwagi końcowe 10.7 Wymagania w zakresie wentylacji mechanicznej i klimatyzacji 10.8 Wymagania w zakresie instalacji gazów medycznych 10.9 Wymagania dotyczące instalacji elektrycznych Wymagania dotyczące sieci teletechnicznych Instalacja sieci telefonicznych Instalacja sieci komputerowej Instalacja telewizyjna Instalacja monitoringu przemysłowego Instalacja przyzywowa Instalacja sygnalizacji pożarowej Rozwiązania funkcyjno-technologiczne Wymagania dotyczące przygotowania terenu Uwagi ogólne 11. Ogólne warunki wykonania i odbioru robót budowlanych 11.1 Zakres prac projektowych 11.2 Warunki odbioru prac projektowych 11.3 Wymagania ogólne odbioru robót budowlanych 11.4 Ogólne wymagania dotyczące robót 11.5 Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń 11.6 Wymagania dotyczące wykonania robót 11.7 Dokumentacja budowy 11.8 Odbiory 11.9 Podstawa płatności Ochrona środowiska w czasie wykonania robót Ochrona przeciwpożarowa w czasie wykonywania robót Ochrona własności publicznej i prywatnej Bezpieczeństwo i higiena pracy przy wykonywaniu robót Stosowanie się do przepisów prawa Dokumenty odniesienia III CZĘŚĆ INFORMACYJNA 12. Informacje ogólne 12.1 Dokumenty administracyjno-techniczne 12.2 Prace projektowe 12.3 Istniejące opracowania projektowe IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ZAMÓWIENIA 13. Przepisy związane V. ZAŁACZNIKI 14. Rysunki 3 S t r o n a

4 I. DANE OGÓLNE: 1. Dane ewidencyjne: 1.1 Nazwa nadana zamówieniu przez Zamawiającego: Remont pomieszczeń dla utworzenia kriokomory w segmencie A-2, poziom -1 w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie Sp. z o.o. 1.2 Adres obiektu budowlanego: os. Złotej Jesieni Kraków 1.3 Nazwa i adres Inwestora: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp z o.o. os. Złotej Jesieni Kraków 1.4 Jednostka projektowa Dział Infrastruktury Szpitalnej 2. Podstawa opracowania: Rozporządzenie Ministra Infrastruktury z dnia r (Dz. U. z 2004r nr 202 poz z póź. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz program funkcjonalno-użytkowy; Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012 w sprawie szczegółowych wymagań, jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą wizja lokalna; uzgodnienia z użytkownikiem; obowiązujące normy i przepisy. 3. Cel opracowania: 3.1 Wstęp: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp. z o.o. jest wieloprofilowym i wysokospecjalistycznym podmiotem medycznym udzielającym świadczeń zdrowotnych w większości rodzajów świadczeń kontraktowanych przez Narodowy Fundusz Zdrowia. Jest jednym z największych szpitali w Małopolsce, posiada ok. 600 łóżek. Posiada 22 oddziałów w pełnym przekroju specjalizacji, na których w ostatnich latach hospitalizowanych jest corocznie ok pacjentów, oraz zespół przyszpitalnych poradni specjalistycznych obsługujących rocznie ok pacjentów ambulatoryjnych. Misją Szpitala jest kompleksowe i na wysokim poziomie jakości zaspokajanie najbardziej złożonych potrzeb zdrowotnych pacjentów, przy zastosowaniu wysokospecjalistycznych technologii diagnostycznych i leczniczych oraz przy uwzględnieniu wysokiej efektywności wykorzystania posiadanych zasobów kadrowych i rzeczowych. 4 S t r o n a

5 3.2 Przedmiot opracowania: Przedmiotem opracowania jest program funkcjonalno-użytkowy stanowiący załącznik SIWZ do przetargu na wykonanie robót budowlanych i instalacyjnych w celu remontu pomieszczeń dla utworzenia kriokomory wraz z dokumentacją powykonawczą. Załącznikiem do części opisowej programu funkcjonalno-użytkowego jest rzut modernizowanych pomieszczeń segment A-2, poziom -1. Niniejszy program w sposób ogólny opisuje wymagania i oczekiwania Zamawiającego stawiane przedmiotowemu remontowi, mającemu na celu utworzenie kriokomory wraz z pomieszczeniami przynależnymi. Wykonawca w ramach realizacji zadania powinien zweryfikować zaproponowany przez Zamawiającego układ funkcjonalny w sposób zgodny z przepisami: Aktualnym Rozporządzeniem Ministra Zdrowia dotyczącego szczegółowych wymagań, jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą oraz Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Działanie Wykonawcy oraz wyniki jego pracy muszą być zgodne z obowiązującym porządkiem prawnym. 3.3 Efekt inwestycji: Głównym celem utoworzenia pomieszczeń kriokomory jest poszerzenie i uzupełnienie usług w zakresie kompleksowej rehabilitacji pacjentów wymagających najintensywniejszej opieki rehabilitacyjnej. Kriokomora jest urządzeniem, w którym medium chłodzącym powietrze we wnętrzu komory jest ciekły azot znajdujący się w zbiorniku na zewnątrz budynku. Wystarczą 3 lub 4 minuty spaceru w komorze kriogenicznej, w oparach ciekłego azotu o temperaturze minus 160 stopni C, aby zmniejszyć ból, zwiększyć ciśnienie krwi, poprawić skuteczność leczenia w terapii chorób stawów (RZS) i mięśni. Krioterapia- leczenie bardzo niskimi temperaturami, stosowana jest z powodzeniem od wielu lat. W specjalnych komorach kriogenicznych można oziębiać całe ciało. Z kolei posługując się urządzeniem zakończonym dyszą, ochładza się wybrane stawy, fragmenty skóry czy mięśnie. Dzięki zastosowaniu sesji krioterapeutycznych w podstawowej rehabilitacji ruchowej można usprawnić stawy, rozciągnąć mięśnie, zlikwidować przykurcze i poprawić ogólną formę. Całe ciało po zabiegu jest odprężone i zregenerowane. Zwiększa się odporność organizmu i poprawia nastrój. Nie czuje się lęku ani przygnębienia. Pobyt w komorze jest szczególnie korzystny dla osób cierpiących na schorzenia narządu ruchu. Po mniej więcej 10 zabiegach do stawów i mięśni powraca dawna siła. Rozwój chorób zwyrodnieniowych stawów zostaje powstrzymany na wiele miesięcy. Komora krio pozwoli poszerzyć zakres usług świadczonych przez Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie. 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV): Zakres prac projektowych: Usługi projektowania architektonicznego; Usługi inżynieryjne w zakresie projektowania; Specjalne usługi projektowe; Usługi projektowania wnętrz; 5 S t r o n a

6 Roboty w zakresie instalacji budowlanych: Roboty instalacyjne wodno-kanalizacyjne i sanitarne; Roboty w zakresie okablowania oraz instalacji elektrycznych; Instalowanie systemów alarmowych i anten; Instalowanie urządzeń telekomunikacyjnych; Instalowanie systemów oświetleniowych i sygnalizacyjnych; Inne instalacje elektryczne; Roboty izolacyjne; Izolacja cieplna; Roboty sanitarne; Prace murarskie; Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych; Roboty instalacyjne przeciwpożarowe; Roboty wykończeniowe w zakresie obiektów budowlanych: Roboty wykończeniowe w zakresie obiektów budowlanych; Tynkowanie; Roboty w zakresie stolarki budowlanej; Układanie stropów podwieszonych; Instalowanie ścianek działowych; Pokrywanie podłóg; Kładzenie płytek; Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian; Roboty malarskie i szklarskie; Nakładanie powierzchni kryjących; Roboty budowlane wykończeniowe, pozostałe; Dekorowanie; Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: pierwsze dwie cyfry określają działy (XX Y); pierwsze trzy cyfry określają grupy (XXX00000-Y); pierwsze cztery cyfry określają klasy (XXXX0000-Y); pierwsze pięć cyfr określają kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Dziewiąta cyfra służy do zweryfikowania poprzednich cyfr. II. CZĘŚĆ OPISOWA: 5. Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest wykonanie robót budowlanych i instalacyjnych na potrzeby remontu pomieszczeń oraz sporządzenie dokumentacji powykonawczej tychże prac oraz uzyskania stosownego pozwolenia lub stosownych pozwoleń (o ile są wymagane). Przedmiot zamówienia obejmuje: wykonanie robót budowlanych i instalacyjnych, sporządzenie dokumentacji powykonawczej robót budowlanych i instalacyjnych, 6 S t r o n a

7 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych: 6.1 Lokalizacja: Zespół pomieszczeń objętych zakresem opracowania usytuowany jest na -1 piętrze w segmencie A-2 budynku Szpitala Specjalistycznego im. Ludwika Rydygiera w Krakowie sp. z o.o., położonego na os. Złotej Jesieni 1 w Krakowie. 6.2 Podstawowe dane liczbowe: powierzchnia użytkowa [m 2 ] powierzchnia komunikacji [m 2 ] powierzchnia netto [m 2 ] kubatura [m 3 ] 138,48 19,95 158,43 522, Wytyczne projektowe: Wyżej wymieniony remont ma na celu adaptację pomieszczeń na -1 piętrze w segmencie A-2 na na potrzeby utworzenia kriokomory w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie sp. z o.o. tak, aby spełniał on wymogi przewidziane przepisami prawa, a w szczególności aktualne rozporządzenia Ministra Zdrowia. Remont ma na celu zapewnienie w/w. warunków z uwzględnieniem możliwości technicznych wynikających z istniejącego układu funkcjonalnego i substancji budowlanej. 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia: Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą: 7.1 Dokumenty formalno-prawne: oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, koncepcja dołączona do programu funkcjonalno-użytkowego. 7.2 Uwarunkowania wynikające z lokalizacji inwestycji: Zagospodarowanie terenu: W związku z przedmiotowym remonten nie zachodzi zmiana zagospodarowania terenu Uzbrojenie terenu i zasilanie w media: Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy budynku Szpitala. 7.3 Uwarunkowania techniczne: Wyburzenia ścian działowych oraz budowa nowych ścianek z płyt kartonowogipsowych oraz ceglanych nie narusza układu konstrukcyjnego budynku. Nie przewiduje się naruszania ścian konstrukcyjnych budynku. 7 S t r o n a

8 7.4 Organizacja budowy: W organizacji budowy należy uwzględnić, że prowadzone roboty budowlano montażowe i wykończeniowe nie mogą zakłócać pracy funkcjonujących części Szpitala, a przede wszystkim oddziałów i zakładów zlokalizowanych na poziomie -1. Zaleca się, by wykonawca do prowadzonych prac wygrodził teren budowy od holu windowego stałą szczelną osłoną, np. tymczasową ścianką z płyt KG wygłuszoną wełna mineralną oraz folią celem zatrzymania płynu budowlanego. W ściance zaleca się umieszczenie tymczasowych drzwi nie węższych niż 100cm wyposażonych w zamek. Przed wejściem należy rozłożyć namoczone wodą maty. Transport materiałów oraz wywózka gruzu i innych odpadów budowlanych odbywać będzie się wyjściem z pomieszczenia nr 99 na patio pomiędzy segmentami A-2 i B-5. Prace zewnętrzne przy postumencie na zbiornik, oraz prace związane z chodnikiem i zatoką muszą zostać wygrodzone i właściwie oznakowane. 7.5 Inwestor Zastępczy: Zamawiający nie przewiduje powołania Inwestora Zastępczego. Zamawiający zaleca, aby Wykonawca zainteresowany złożeniem oferty w postępowaniu przetargowym, dokonał wizji lokalnej w realizowanym obiekcie oraz na terenie opracowania w obecności Jego przedstawiciela, w celu przygotowania możliwie jak najkorzystniejszej wyceny zadania. 8. Ogólne właściwości funkcjonalno-użytkowe: Adaptacja pomieszczeń Szpitala stanowiąca przedmiot zamówienia powinna zostać wykonana przy użyciu takich technologii i środków technicznych, aby do minimum ograniczyć niekorzystne oddziaływanie prac na środowisko (emisja hałasu i drgań, emisja spalin, emisja ciepła do atmosfery, zapotrzebowanie mediów). Użyte materiały budowlane, instalacyjne i wykończeniowe oraz technologie muszą zapewnić niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez Zamawiającego standardu wykończenia i użytkowania. Remont należy wykonać zgodnie z wymaganiami obowiązujących norm i przepisów. W szczególności realizowane działy i elementy budowlano instalacyjne towarzyszące muszą spełniać warunki ochrony przeciwpożarowej, bezpieczeństwa konstrukcji i użytkowania, ochrony środowiska, wymagań sanitarno higienicznych i ochrony zdrowia, przepisów bezpieczeństwa i higieny pracy oraz pokrewnych, a także aktualnych wymogów Narodowego Funduszu Zdrowia. Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu energii, zarówno cieplnej jak i elektrycznej. Należy w taki sposób zrealizować budowę, aby pobór wody oraz odprowadzenie ścieków sanitarnych był optymalnie dobrany dla przewidywanych funkcji, przy zapewnieniu możliwości utrzymania właściwego stanu technicznego budynku. 8 S t r o n a

9 9. Szczegółowe właściwości funkcjonalno-użytkowe: Wyrażone we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą (PN-ISO 9836:1997). 9.1 Zestawienie powierzchni poszczególnych pomieszczeń wraz z określeniem ich funkcji nr Pow. netto [m 2 ] Nazwa pomieszczenia pom. Pow. użytkowa [m 2 ] Pow. komunikacji [m 2 ] 01 Recepcja 15,04 02 Korytarz 19,95 03 Pomieszczenie socjalne 6,83 04 Węzeł sanitarny 3,76 05 Szatnia męska 5,12 06 Szatnia damska 4,80 07 Węzeł sanitarny 2,84 08 Wc personelu 3,80 09 Kriokomora 6,40 10 Pomieszczenie techniczne 4,86 11 Pokój konsultacyjny 9,50 12 Pomieszczenie pomiaru ciśnienia 13,68 13 Sala kinezoterapii 60,14 14 Pomieszczenie porządkowe 1,71 138,48 19,95 RAZEM: 158, Dane techniczne przebudowywanego wybranych pomieszczeń szpitala: Dane techniczne Symbol Wartość Powierzchnia netto P n 158,43 Powierzchnia ruchu P r 19,95 Powierzchnia konstrukcji P k 1,44 Powierzchnia całkowita P c 159,87 Kubatura netto V n 527,57 Kubatura brutto V b 447,64 Wysokość kondygnacji H 3, Wskaźniki powierzchniowo-kubaturowe: Powierzchnia całkowita do powierzchni netto: Pc 159,87 1,01 Pn 158,43 Powierzchnia ruchu do powierzchni netto: Pr P n 19,95 158,43 0,13 9 S t r o n a

10 Kubatura brutto do powierzchni całkowitej: V b P c 447,64 159,87 2,80 Kubatura brutto do powierzchni netto: V P b n 447,64 158,43 2,83 Kubatura netto do powierzchni całkowitej: V P n c 527,57 159,87 3,30 Kubatura netto do powierzchni netto: Vn 527,57 3,33 P 158,43 n 10 S t r o n a

11 9.4 Zestawienie technologiczne wymagania minimalne: Nr pom. Nazwa pomieszczenia 01 Recepcja 02 Korytarz 03 Pomieszczenie socjalne 04 Węzeł sanitarny Urządzenia / wyposażenie, technologiczne wymagające stałego podłączenia Oświetlenie sufitowe oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym) + Oświetlenie punktowe halogeny na stropie nad biurkiem 500 lx Gniazda wtyczkowe 230V ogólne szt. 4 Gniazda wtyczkowe 230V dedykowane szt.4 Gniazdo telefoniczne szt. 1 Gniazdo komputerowe 2x RJ45 szt. 2 Oprawa ewakuacyjna -kierunkowa szt. 1 Drzwi szachtowe pojedyncze szt. 1 Panel sterowniczy dla wentylacji sanitariatów szt. 1 Oświetlenie sufitowe oprawy EVG 4x18W 600x600 (w tym jedna z modułem awaryjnym) 200 lx Oprawa ewakuacyjna - kierunkowa szt. 1 Gniazdko wtykowe 230V szt. 2 Drzwi szachtowe pojedyncze szt. 2 Oświetlenie sufitowe oprawa EVG 4x18W 600x600 z modułem awaryjnym 300 lx Wypust 230V pod szafkami szt.1 Gniazdo wtykowe 230V szt.3 Gniazdo wtykowe 230V dedykowane szt.2 Gniazdo telefoniczne szt. Drzwi szachtowe podwójne szt. 1 Oświetlenie sufitowe z modułem awaryjnym 300 lx Kinkiet nad umywalką szt.1 Gniazdo wtykowe 230V w ramce z wyłącznikiem kinkietu przy umywalce szt.1 Lustro szt. 1 Wymagane w pomieszczenia media Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja telefoniczna, Instalacja komputerowa; Instalacja domofonu i kontroli dostępu; Instalacja, p.poż.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja elektryczna; Instalacja telefoniczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja telefoniczna; Podejście wod.-kan.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Uwagi 11 S t r o n a

12 05 Szatnia męska Umywalka z baterią szt. 1 Stelaż wraz z miską ustępową szt. 1 Bateria prysznicowa + słuchawka wraz z uchwytem szt. 1 Kabina prysznicowa szt. 1 Oświetlenie sufitowe opraw EVG 4x18W 600x600 z modułem awaryjnym 300 lx Gniazda wtykowe 230V porządkowe szt. 1 Lustro szt. 1 Instalacja, p.poż.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja p.poż.; 06 Szatnia damska 07 Węzeł sanitrany 08 WC personelu Oświetlenie sufitowe oprawa EVG 4x18W 600x600 z modułem awaryjnym 300 lx Gniazda wtykowe 230V porządkowe szt. 1 Lustro szt. 1 Oświetlenie sufitowe z modułem awaryjnym 300 lx Kinkiet nad umywalką szt.1 Gniazdo wtykowe 230V w ramce z wyłącznikiem kinkietu przy umywalce szt.1 Lustro szt. 1 Umywalka z baterią szt. 1 Stelaż wraz z miską ustępową szt. 1 Bateria prysznicowa + słuchawka wraz z uchwytem szt. 1 Kabina prysznicowa szt. 1 Oświetlenie sufitowe z modułem awaryjnym 300 lx Kinkiet nad umywalką szt. 1 Gniazdo wtykowe 230V w ramce z wyłącznikiem kinkietu przy umywalce szt.1 Lustro szt. 1 Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja p.poż.; Podejście wodnokanalizacyjne; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Podejście wod.-kan.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; 12 S t r o n a

13 09 Kriokomora 10 Pomieszczenie techniczne 11 Pokój konsultacyjny 12 Pomieszczenie pomiaru ciśnienia Umywalka z baterią szt. 1 Stelaż wraz z miską ustępową szt. 1 Gniazdo komputerowe 2x RJ45 szt. 1 Wypust pod oświetlenie sufitowe szt. 2 wg DTR-ki komory Wypust pod oświetlenie ewakuacyjne szt. 2 Wypust elektryczny -zasilanie komory wg DTR-ki Oświetlenie sufitowe hermetyczne EVG 2x36W (tym jedna z modułem awaryjnym) 300 lx Gniazdo wtykowe 230V porządkowe szt. 2 Gniazdo wtykowe 230V dedykowane szt. 2 Wypusty elektryczne pod urządzenia wg DTR-ek Gniazdo telefoniczne szt. 1 Gniazdo komputerowe 2xRJ45 szt. 1 Oświetlenie sufitowe oprawy EVG 4x18W 600x600 (jedna z modułem awaryjnym) 500 lx Gniazdo wtykowe 230V szt. 3 Gniazdo wtykowe 230V dedykowane szt. 3 Gniazdo telefoniczne szt. 1 Gniazdo komputerowe 2x RJ45 szt. 2 Grzejnik w wykonaniu higienicznym szt. 1 Oświetlenie sufitowe oprawy EVG 4x18W 600x600 (jedna z modułem awaryjnym) 500 lx Gniazdo wtykowe 230V szt. 3 Gniazdo wtykowe 230V dedykowane szt. 2 Gniazdo telefoniczne szt. 1 Gniazdo komputerowe 2x RJ45 szt. 1 Panel regulacyjny dla krio komory szt. 1 Instalacja, p.poż.; Instalacja elektryczna; Instalacja komputerowa; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja Interkomowa; Instalacja, p.poż.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja telefoniczna; Instalacja komputerowa; Instalacja C.O. Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja telefoniczna; Instalacja komputerowa; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja telefoniczna; Instalacja komputerowa; 13 S t r o n a

14 13 Sala kinezoterapii 14 Pomieszczenie porządkowe Panel regulacyjny dla osuszacza powietrza szt. 1 Instalacja AKPiA; Oświetlenie sufitowe oprawy EVG4x18W 600x600 (w tym 2 oprawy z modułem awaryjnym) 500 lx Gniazdo wtykowe 230V (2x5) szt. 10 Gniazdo wtykowe 230V dla TV pod sufitem szt. 2 Gniazdo antenowe TV+ RJ45 pod sufitem szt. 1 Gniazdo komputerowe 2x RJ45 szt. 1 Gniazdo telefoniczne szt. 1 Grzejnik płytowy higieniczny szt. 3 Oświetlenie sufitowe oprawy 4x18W 300 lx (oprawa z modułem awaryjnym) Gniazdo wtykowe 230V ogólne szt. 1 Zlewozmywak ze stali nierdzewnej z baterią szt. 1 Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja c.o.; Instalacja telefoniczna; Instalacja komputerowa; Podejście wodnokanalizacyjne; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Należy wykorzystać istniejące grzejniki Wszystkie rozwiązania wymagają ostatecznego uzgodnienia z Zamawiający, należy stosować materiały o standardzie nie niższym niż użyte w obecnych realizacjach. Komora Krio wraz z osprzętem, instalacją gazów oraz zbiornikiem na ciekły azot nie wchodzi w zakres inwestycji. 14 S t r o n a

15 9.5 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatur lub wskaźników: Dopuszcza się tolerancję w powierzchni i wymiarowaniu +/ 10%, pod warunkiem spełnienia przez wszystkie pomieszczenia wymagań funkcjonalnych określonych w niniejszym opracowaniu oraz spełnienia wymagań Użytkownika i obowiązujących przepisów budowlanych. Kubatury podane w programie są orientacyjne, przed przystąpieniem do prac zalecana jest inwentaryzacja wymiarów pomieszczenia. 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia: 10.1 Przygotowanie terenu budowy: Wykonawca zapewni ilość niezbędnych kontenerów w/g. aktualnych potrzeb oraz w/g. przewidzianego zatrudnienia na budowie. Zaplecze budowy należy organizować z uwzględnieniem wytycznych zawartych w obowiązujących przepisach i użytkować zgodnie z przepisami BHP i ppoż. Do zaplecza należy podłączyć energię elektryczną oraz wodę - instalacje opomiarować i zgłosić do Inwestora. Odpady powinny być przechowywane w odpowiednich pojemnikach dostarczonych przez Wykonawcę. Ich wywozem i utylizacją będą zajmować się wyspecjalizowane w tym zakresie firmy posiadające odpowiednie uprawnienia na koszt wykonawcy. W procesie realizacji należy dążyć do minimalizacji ilości odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do atmosfery. Kierownictwo robót dążyć powinno również do minimalizowania hałasu uciążliwego dla realizatorów i otoczenia. Roboty należy wykonywać zgodnie z wymaganiami BHP i ppoż. Pracownicy zostaną wyposażeni w sprzęt ochrony osobistej, odzież, obuwie robocze oraz odzież ochronną zgodnie z wymaganiami Polskich Norm w tym zakresie. Wszyscy pracownicy muszą mieć ważne badania lekarskie oraz posiadać aktualne szkolenie w zakresie BHP. Kierownicy robót zobowiązani są do przeszkolenia pracowników przed przystąpieniem do robót do szkolenia stanowiskowego BHP, które należy odnotować i potwierdzić podpisem osoby szkolącej i szkolonej. Strefy niebezpieczne na budowie powinny być odpowiednio wyznaczone i oznakowane zgodnie z obowiązującymi przepisami. Wszelkie prace należy prowadzić z uwzględnieniem obowiązujących przepisów BHP i ppoż. Do realizacji robót stosować należy materiały i wyroby zgodnie z zatwierdzoną dokumentacją techniczną, dopuszczone do stosowania w budownictwie, w tym w obiektach służby zdrowia, posiadające wymagane dokumenty jakościowe. Na zastosowane materiały, wyroby budowlane Wykonawca jest zobowiązany dostarczyć, zgodnie z obowiązującymi przepisami, atesty, certyfikaty, aprobaty na znak bezpieczeństwa, certyfikaty zgodności, deklaracje zgodności z Polskimi Normami lub Aprobatami Technicznymi, świadectwa jakości, atesty, wymagane prawem opinie i oświadczenia. Wszystkie zastosowane materiały i wyroby powinny spełniać wymogi ochrony przeciwpożarowej. Wykonawca zobligowany jest do zapewnienia zalecza socjalnego dla swoich pracowników, oraz odpowiednio zabezpieczonego kontenera na materiały i narzędzia. Wykonawca ponosi wszelką odpowiedzialność za zabezpieczenie sprzętu oraz materiału przed kradzieżami. 15 S t r o n a

16 10.2 Ogólna charakterystyka przedsięwzięcia: Zakres prac budowlano-instalacyjnych obejmować będzie: - rozebranie starych okładzin ściennych i podłogowych; - demontaże stolarki drzwiowej drewnianej wraz z futrynami; - demontaż stolarki okiennej; - demontaż ścianek aluminiowych; - demontaż starego sufitu podwieszanego aluminiowego (w sposób nie niszczący); - demontaż starych instalacji: elektrycznej, wod-kan, c.o., - demontaż zbędnych kanałów wentylacyjnych, wraz z szczelnym zaślepieniem czynnych odcinków; - rozebranie ścian działowych ceglanych; - rozebranie ścian działowych z płyt KG; - skucie starej wylewki cementowej; - wykonanie nowej wylewki wraz z samopoziomem; - wykonanie nowych ścian działowych z płyt KG; - wykonanie izolacji przeciwwodnej - wykonanie izolacji termicznej pomieszczeń technicznych - wykonanie niezbędnych instalacji wod./kan.; - wykonanie niezbędnych instalacji c.o.; - wykonanie nowej instalacji elektrycznej, - wykonanie instalacji komputerowej, telefonicznej, teletechnicznej. - wykonanie niezbędnej instalacji p. poż. DSO + SAP; - wykonanie klap p. poż. - wykonanie przejść p.poż. - wykonanie nowych okładzin ściennych (płytki ceramiczne, farba lateksowa); - wykonanie nowych okładzin podłogowych (gres, wykładziny PCV); - wykonanie sufitów podwieszanych kasetonowych i pełnych z płyt kartonowo-gipsowych, - montaż stolarki drzwiowej drewnianej; - montaż stolarki drzwiowej aluminiowej; - montaż stolarki okiennej aluminiowej; - montaż ścianek aluminiowych z szybą wraz z folią mleczną; - montaż nowych schodów betonowych - wykonanie płyty fundamentowej wraz z zabezpieczeniem przed warunkami atmosferycznymi; - wykonanie ogrodzenia płyty fundamentowej; - wykonanie fragmentu zatoki postojowej dla cysterny; - remont istniejącego wejścia wraz z schodami obok zbiornika; - wykonanie zadaszenia szklanego (szkło hartowane samoczyszczące) nad w/w. wejściem; - ułożenie nowego fragmentu chodnika przed zbiornikiem; - wykonanie niezbędnych instalacji wentylacji mechanicznej i klimatyzacji; - podpięcie nowych przyborów sanitarnych; - montaż grzejników w nowych pomieszczeniach; - dostawa i montaż oświetlenia zewnętrznego wejścia od strony patio oraz zbiornika z ciekłym azotem; - próby, testy, rozruchy; - prace porządkowe; 16 S t r o n a

17 10.3 Wymagania z zakresu konstrukcji ścian działowych: Modernizacja w zakresie rozwiązań konstrukcyjnych polega na: wykonaniu wyburzeń ścianek działowych ceglanych i z płyt kartonowo-gipsowych; budowie nowych ścianek działowych z płyt kartonowo-gipsowych. wykonanie betonowej podstawy zgodnie z dokumentacją przekazaną przez Inwestora 10.4 Wymagania dotyczące architektury i wykończenia: Rozwiązania materiałowe: Podane poniżej przykładowe proporcje rozwiązań materiałowych określają minimalne wymagania Zamawiającego dla przedmiotu zamówienia. Rozwiązania architektoniczno-budowlane: Ściany wewnętrzne: Ściany działowe z płyt kartonowo-gipsowych zwykłe i wodoodpornych z wypełnieniem wełną mineralną (o wysokim współczynniku tłumienia akustycznego) z podwójnym płytowaniem (na zakładkę) gr. 15cm ze wzmocnieniem z płyt OSB min. 22mm pod montaż urządzeń. Ścianki wykonać zgodnie z wybranym systemem oraz w miejscu wszelkiego typu otworów (okien, przejść itp.) oraz montażu drzwi stosować profile wzmocnione. W pomieszczeniu sali kinezoterapii (nr 13) do korytarza oraz do pokoju kunsultacyjnego należy zamontować ścianę aluminiową przeszkloną oklejoną folią mleczną, o dużej izolacyjności akustycznej, bez izolacji termicznej. W pomieszczeniu kriokomory ściany należy zastosować izolację wysokotermiczną, celem minimalizacji strat termicznych. Ściany zewnętrzne: Ocieplenie ściany zewnętrznej wykonała firma Remontowo Budowlana - Ryszard Smoleń w ramach kontraktu na docieplenie ścian zewnętrznych Szpitala. Izolacja wodoszczelna: Izolacja posadzek i ścian w pomieszczeniach wilgotnych przy użyciu folii w płynie wraz z zatopioną taśmą w narożach i styku ściany i podłogi w systemie szczelnych elastycznych powłok pod okładziny z płytek ceramicznych w pomieszczeniach narażonych na czasowe zawilgocenie. Przy izolacji tylko posadzki folie uszczelniającą należy wyprowadzić na wysokość 50cm na ściany pomieszczenia. Izolować należy wszelkiego typu pomieszczenia sanitarne, gospodarcze i techniczne Stolarka drzwiowa zewnętrzna rozwieralna - aluminiowa: drzwi aluminiowe, rozwieralne, z szybami zespolonymi przynajmniej dwukomorowymi; skrzydła i ościeżnica drzwi zbudowana z systemu trzykomorowego profili izolowanych termicznie; próg izolowany termicznie; klamki ze stali nierdzewnej; drzwi przy wejściu zewnętrznym koło zbiornika z ciekłym azotem; 17 S t r o n a

18 klucz awaryjny w skrzynce z rozbijaną szybką na wypadek pożaru; Stolarka drzwiowa wewnętrzna rozwieralna aluminiowa, profil w systemie bez izolacji termicznej; szyba bezpieczna laminowana nieprzezierna; zamek na wkładkę wewnętrzną; sala kinezoterapii drzwi wyposażone w klamki i szyldy ze stali nierdzewnej; Stolarka drzwiowa rozwieralne - drewniana, typowa, gładka, obustronnie laminowana lub fornirowana; skrzydło zawieszone na trzech zawiasach o konstrukcji wzmocnionej; ościeżnice stalowa malowana proszkowo farbą o wysokiej odporności na uszkodzenia mechaniczne; drzwi wyposażone w klamki i szyldy ze stali nierdzewnej, oraz kopacze - obustronnie; zamki na wkładki wewnętrzne; zamknięcia w sanitariacie; drzwi dla sanitariatów i WC z kratką wentylacyjną ze stali nierdzewnej; drzwi wyposażone obustronnie w kopacze ze stali nierdzewnej szczotkowanej na całej szerokości dołem, z wyjątkiem sanitariatów pomieszczenie socjalne, węzły sanitarne, szatnia męska, szatnia damska, wc personelu kriokomora, pomieszczenie techniczne, pokój konsultacyjny, pomieszczenie pomiaru ciśnienia, pomieszczenie porządkowe domofon i szyfrator kodów dostępu przy wejściu Stolarka drzwiowa drzwi szachtowych: rozwieralne; jedno i dwuskrzydłowe; o odporności ogniowej EI 60; z zamkiem na jeden klucz pasujący do wszystkich zamków w szachtach; klamki ze stali nierdzewnej; opis instalacji znajdującej się w szachtach w/g. istniejącej nomenklatury Sufity podwieszone: sufit podwieszany z płyt kartonowo-gipsowych szatnia damska i męska, pomieszczenie techniczne, pomieszczenie porządkowe, pomieszczenie socjalne; sufit podwieszany z płyt kartonowo-gipsowych wodoodpornych w węzłach sanitarnych, wc personelu, kriokomora; sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, zmywalny, przeznaczony do stosowania w służbie zdrowia, na konstrukcji niewidocznej - recepcja, korytarz, pokój konsultacyjny, pomieszczenie pomiaru ciśnienia, sala kinezoterapii; Posadzki: Pod wykładziny PCV należy wykonać wylewki samopoziomujące gr. 2-5mm, wykładziny należy wywinąć na ścianę na wysokość 10cm z zastosowaniem listew wyobleniowych: wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, 18 S t r o n a

19 klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych recepcja, korytarz, pomieszczenie socjalne, sztania damska, szatnia męska, pokój konsultacyjny, pomieszczenie pomiaru ciśnienia, sala kinezoterapii; gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa- węzły sanitarne, wc personelu, pomieszczenie techniczne, pomieszczenie porządkowe; Gress należy układać na kleju elastycznym, wykonać spadki w kierunku kratki ściekowej. Fugi dla posadzek gresowych o szerokości nie większej niż 2,0mm z użyciem fugi elastycznej odpornej na pleśń i grzyby, wodoodpornej. Narożniki ścian wykańczać sylikonem sanitarnym o wysokiej odporności na grzyby i pleśnie w kolorystyce odpowiadającej fugom. Listwy łączeniowe należy zamontować na styku PCV terakota oraz w narożnikach. Łączenia wykładzin PCV - zespawane sznurem w kolorze wykładzin. Posadzki PCV po zakończeniu prac należy zabezpieczyć środkiem polimerowym. Tynki wewnętrzne: Malowanie: Nowe kat. IV cementowo- gipsowe, na narożnikach stosować narożniki ochronne. Ściany malowane: farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy recepcja, korytarz, pomieszczenie socjalne, szatnia męska, szatnia damska, pokój konsultacyjny, pomieszczenie pomiaru ciśnienia, sala kinezoterapii, kriokomora; farba lateksowa zmywalna 1 klasa sufity kartonowo-gipsowe we wszystkich pomieszczeniach; Oblicowanie ścian: glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych.- węzły sanitarne, wc personelu, pomieszczenie techniczne, pomieszczenie porządkowe; fartuch z glazury nad blatem roboczym, przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia; Listwy odbojowe: Na ścianach ciągów komunikacyjnych oraz w pomieszczeniach biurowych i gabinetach należy przymocować odbojnice i taśmy ochronne z żywicy akrylowinylowej przeciwuderzeniowej na wysokości 90 i 30cm. Odbojnice szerokości 30cm a taśmy gr.3mm i szerokości 20cm. Narożniki wypukłe zabezpieczyć narożnikami ochronnymi z materiału jw. Okna: Należy wymienić wszystkie okna objęte zakresem programu funkcjonalno- użytkowego. PCV, wykonane z szyb zespolonych, ciepło- izolacyjne, podwójne o współczynniku przenikania ciepła dla całego okna nie większym jak 0,8 W/m 2 K 19 S t r o n a

20 szyby okleinować folią mleczną do pełnej wysokości; Schody zewnętrzne: wykonane z betonu C20/25 z dodatkiem, wodoodporny, zbrojony, o współczynniku wodoodporności min. W8; dwa stopnie między spocznikiem a krawędzią chodnika zabetonowanie w spoczniku istniejącego otworu po kracie; schody wraz ze spocznikiem pokryte gresem antypoślizgowym odpornym na warunki atmosferyczne, na kleju mrozoodpornym, fuga elastyczna; zlikwidowanie starych schodów. Dach nad wejściem koło zbiornika: daszek ze szkła hartowanego, bezpiecznego, samo czyszczącego na wysięgnikach i mocowaniach ze stali nierdzewnej; zamocowany do elewacji; Ogrodzenie zbiornika: modułowe z ogniwami poprzeczkami wykonanymi ze stali ocynkowanej, odporne na warunki atmosferyczne, wysokość ogrodzenia min 2m. furtka jednoskrzydłowa w tym samym systemie co ogrodzenie, zamykana na klucz, skierowana na czoło serwisowe zbiornika; Płyta fundamentowa dla posadowienia zbiornika gazu medycznego: wymiary 3,0x3,0 m; posadowiona na głębokość 1,00 m; wysokość ponad powierzchnią gruntu 0,6 m; płytę należy wykonać na grubość 0,3m, ograniczyć obwodowo ścianką żelbetową o grubości 0,3m; płytę wykonać na zagęszczonym gruncie zabezpieczone boczną ścianką schodzącą do głębokości przemarzania tj. do głębokości 1,00 m ppt; pod płytą należy wymienić piasek na głębokości ok. 0,8 m, ubijać warstwami co ok. 0,2m, na ostatnią warstwę stabilizować cementem w ilości ok kg cementu /1 m 3 piasku; fundamenty należy wykonać jako żelbetowe, monolityczne wylewane z betonu wodoszczelnego W-8, klasy C25/30 (B30) zbrojonego konstrukcyjnie stalą BSt500S; płytę fundamentową układać na 10 cm warstwie chudego betonu; Chodnik obejście zbiornika z ciekłym azotem: Płyty chodnikowe 50x50cm ok. 30szt. Krawężniki ok. 10m Należy wykonać obejście zbiornika z ciekłym azotem z wykorzystaniem płyt chodnikowych układanych na odpowiednio zagęszczonej podbudowie; Zatoka dla cysterny: zatoka dla cysterny o powierzchni ok. 20m2 wykonana będzie z odpowiednio zagęszczonej podbudowy; warstwę końcową stanowić będą odpowiednio mocne płyty betonowe typu kratowego (ażurowe) grubości 12cm z wypełnieniem między ogniwami drobnym kruszywem; zatoka musi wytrzymać nacisk osi cysterny ok. 8 ton. 20 S t r o n a

21 Kolorystyka i rodzaj wszystkich materiałów wykończeniowych przewidzianych do zastosowania w realizowanym obiekcie, w tym stolarki wewnętrznej, musi być uzgodniona z Zamawiającym przed wbudowaniem. W pomieszczeni kriokomory oraz pomieszczeniu technicznym każda z przegród (ściany, podłoga, strop) musi być wyizolowana termicznie i przeciwilgociowo. 21 S t r o n a

22 Wymagania dotyczące wykończenia wnętrz: Nr pom Nazwa pomieszczenia Recepcja Korytarz Podłogi Ściany Sufity Uwagi Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, zmywalny, przeznaczony do stosowania w służbie zdrowia, na konstrukcji niewidocznej sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, zmywalny, przeznaczony do stosowania w służbie zdrowia, na konstrukcji niewidocznej 2 2

23 Pomieszczenie socjalne Węzeł sanitarny Szatnia męska Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Płytki I gatunku, kalibrowane, układane z fugą nie przekraczającą 2mm Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Płytki gresowe- grupa R10, odporne na ścieranie (5 klasa ścieralności). Płytki I gatunku, kalibrowane, układane do pełnej wysokości pomieszczenia, układane z fugą nie przekraczającą 2mm Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa Sufit podwieszany z płyt kartonowogipsowych wodoodpornych. Farba lateksowa zmywalna 1 klasa Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa 2 3

24 Szatnia damska Węzeł sanitarny Wc personelu Kriokomora Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Płytki I gatunku, kalibrowane, układane z fugą nie przekraczającą 2mm Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Płytki I gatunku, kalibrowane, układane z fugą nie przekraczającą 2mm W/g. zaleceń dostawcy krio komory oraz DT komory. Dodatkowo wykonać izolację przeciw wodną. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Płytki gresowe- grupa R10, odporne na ścieranie (5 klasa ścieralności). Płytki I gatunku, kalibrowane, układane do pełnej wysokości pomieszczenia, układane z fugą nie przekraczającą 2mm Płytki gresowe- grupa R10, odporne na ścieranie (5 klasa ścieralności). Płytki I gatunku, kalibrowane, układane do pełnej wysokości pomieszczenia, układane z fugą nie przekraczającą 2mm Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa Sufit podwieszany z płyt kartonowogipsowych, wodoodpornych. Farba lateksowa zmywalna 1 klasa Sufit podwieszany z płyt kartonowogipsowych, wodoodpornych. Farba lateksowa zmywalna 1 klasa. Sufit podwieszany z płyt kartonowogipsowych, wodoodpornych. Farba lateksowa zmywalna 1 klasa 2 4

25 Pomieszczenie techniczne Pokój konsultacyjny Pomieszcznie pomiaru ciśnienia Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Płytki układane z fugą nie przekraczającą 2mm Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa. sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, zmywalny, przeznaczony do stosowania w służbie zdrowia, na konstrukcji niewidocznej sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, zmywalny, przeznaczony do stosowania w służbie zdrowia, na konstrukcji niewidocznej 2 5

26 Sala kinezoterapii Pomieszczenie porządkowe Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Płytki I gatunku, kalibrowane, układane z fugą nie przekraczającą 2mm Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Płytki gresowe- grupa R10, odporne na ścieranie (5 klasa ścieralności). Płytki I gatunku, kalibrowane, układane do pełnej wysokości pomieszczenia, układane z fugą nie przekraczającą 2mm sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, zmywalny, przeznaczony do stosowania w służbie zdrowia, na konstrukcji niewidocznej Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa. Wszystkie rozwiązania wymagają ostatecznego uzgodnienia z Zamawiającym, należy stosować materiały o standardzie nie niższym niż użyte w obecnych realizacjach. 2 6

27 Projektowane wewnętrzne instalacje wod.-kan.: Opis ogólny: Pomieszczenie kriokomory wraz pomieszczeniem przynależnymi należy wyposażyć w następujące instalacje wod.-kan. instalacja wody zimnej; instalacja wody ciepłej i cyrkulacji; kanalizacja sanitarna; instalacja wentylacji i klimatyzacji; instalacja hydrantowa; Instalacja wodociągowa: Przewiduje się podpięcie nowo projektowanych urządzeń do istniejących pionów. Przewody wody zimnej i ciepłej prowadzone będą w posadzkach lub ścianach, piony zaś w istniejących szachtach w przypadku braku takiej możliwości z przyczyn technologicznych, w nowo zaproponowanych miejscach w porozumieniu z inwestorem. Główne przewody wody zimnej, ciepłej i cyrkulacji należy wykonać w systemie PEX/AL/PEX ze złączkami zaprasowywanymi. Nie dopuszcza się stosowania złączek plastikowych. Podejścia do przyborów - w bruzdach pod tynkiem w izolacji z pianki PE. Ewentualne dodatkowe piony należy wykonać z rur stalowych ocynkowanych. Przewody wodociągowe posiadać będą izolację termiczną z pianki polietylenowej, zabezpieczającą przewody wody zimnej przed skraplaniem pary wodnej a przewody wody ciepłej, przed stratami ciepła. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. zawierające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Załącznik nr 2 Wymagania izolacyjności cieplnej i inne wymagania związane z oszczędnością energii, pkt.1.5: Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania, ciepłej wody użytkowej (w tym przewodów cyrkulacyjnych), instalacji chłodu i ogrzewania powietrznego powinna spełniać następujące wymagania minimalne określone w poniższej tabeli: Lp Rodzaj przewodu lub komponentu Minimalna grubość izolacji. cieplnej (materiał W(m x K) 1 Średnica wewnętrzna do 22mm 20mm 2 Średnica wewnętrzna od 22 do 35mm 30mm 3 Średnica wewnętrzna od 35 do 100mm Równa średnicy wewnętrznej rury 4 Średnica wewnętrzna ponad 100mm 100mm 5 Przewody i armatura wg poz. 1-4 przechodzące przez ściany lub stropy, skrzyżowania przewodów ½ wymagań z poz. 1-4 Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, 120 pkt. 2 instalacja ciepłej wody powinna zapewniać uzyskanie w punktach czerpalnych temperatury wody nie niższej niż 55 C i nie wyższej niż 60 C, przy czym instalacja ta powinna umożliwić przeprowadzanie jej okresowej dezynfekcji termicznej przy temperaturze wody nie niższej niż 70 C. W związku z tym należy zastosować rozwiązanie systemowe zabezpieczające przed poparzeniem podczas okresowego przegrzewu, rozwiązanie to musi być kompatybilne z

28 istniejącą infrastrukturą szpitala. Na podejściach do pionów zamontowane będą zawory odcinające typu kulowego, śrubunkowe lub półśrubunkowe. Wszystkie baterie umywalkowe i zlewozmywakowe stojące z głowicami ceramicznymi. Baterie i stelaż do miski ustępowej podłączone do instalacji za pomocą wężyków elastycznych w oplocie stalowym, przyłącz wyposażyć w zawór odcinający typu kulowego. Wszystkie instalacje wodociągowe w obrębie inwestycji podlegają wymianie Instalacja p. poż (hydrauliczna - wodna): Poza zakresem opracowania, zostanie wykorzystany istniejący hydrant zlokalizowany w pobliżu inwestycji Kanalizacja sanitarna: Przewiduje się podpięcie nowo projektowanych urządzeń do istniejących pionów kanalizacji sanitarnej rurami PCV o podwyższonej odporności termicznej i chemicznej, oraz o wysokim stopniu izolacji dźwiękowej PP HT+. Stare piony oraz poziomy w obrębie inwestycji należy wymienić na nowe. Odcinki pionowe powinny być wymieniane tak by zaczynały się i kończyły poziom poniżej inwestycji i poziom wyżej inwestycji zaś przejścia odpowiednio zabezpieczone przeciw pożarowo. Instalację należy tak układać by stosować jak najdłuższe docinki z jednego fragmentu rury i jak najmniej nie potrzebnych i zbędnych połączeń. Wszystkie stare piony oraz poziomy w obrębie inwestycji należy wymienić na nowe, w przypadku kratek ściekowych piętro wyżej których stan budzi wątpliwości należy również zastąpić je nowymi w celu zapobieżenia możliwych przyszłych wycieków. Umywalki podłączać do kanalizacji za pomocą syfonów. Inwestor nie dopuszcza stosowania syfonów plastikowych (z wykluczeniem syfonów specjalistycznych, zlewozmywakowych lub dla pomieszczeń technicznych). Syfony ozdobne chromowane bądź ze stali nierdzewnej Wyposażenie i montaż przyborów i urządzeń sanitarnych: Biały montaż i armatura muszą spełniać wymagania zawarte w obowiązujących przepisach, w tym przepisach szczegółowych, dotyczących obiektów służby zdrowia. Urządzenia sanitarne powinny być koloru białego, pierwszej jakości. Wszelkie urządzenia będą montowane do ścian pomieszczeń. Styk umywalki, miski ustępowej, wypełniony sylikonem sanitarnym o wysokiej odporności na grzyby i pleśnie. Podłączenia do instalacji zostaną wykonane w sposób umożliwiający łatwy demontaż. Pomieszczenia przygotowania lekarzy, przygotowania pacjenta, oraz śluza brudna i pacjenta będą wyposażone w specjalne przybory przeznaczone dla pomieszczeń bloku operacyjnego. Typ i rodzaj zastosowanej armatury i ceramiki przed montażem należy uzgodnić z Inwestorem Zabezpieczenia ognioochronne: Przejścia przewodów poziomych wykonanych z rur PP lub PEX/AL/PEX przez strefy przeciw pożarowe oraz szachty, muszą być zabezpieczone kołnierzami ogniochronnymi o odporności ogniowej EI 120. Kołnierze montować należy z dwóch stron ściany w strefach ogniowych. Przejścia przez stropy zabezpieczone zostaną kołnierzami ogniochronnymi montowanymi tylko od dolnej strony stropu.

29 Uwagi ogólne: Wszystkie materiały zastosowane powinny posiadać stosowne i aktualne atesty, certyfikaty oraz dopuszczenia. Roboty należy prowadzić zgodnie z polskimi normami i sztuką budowlaną pod nadzorem osób uprawnionych z zachowaniem przepisów BHP. Zaś całość instalacji ma wytworzyć w pełni funkcjonalny układ. Wszystkie zastosowane materiały i urządzenia muszą być najpierw zaakceptowane przez Inwestora, w tym celu należy przedłożyć na najbliższej naradzie budowy propozycję materiału lub urządzenia Wymagania w zakresie instalacji centralnego ogrzewania: Instalacja centralnego ogrzewania: Przewiduje się montaż nowych grzejników w nowo powstałych pomieszczeniach oraz w pomieszczeniach, które zmieniły swoje przeznaczenie oraz wymianę istniejących grzejników żeliwnych na grzejniki przeznaczone do stosowania w budynkach służby zdrowia z atestem higienicznym, oraz na specjalistyczne grzejniki higieniczne dla sal operacyjnych z płaskim zmywalnym panelem. Grzejniki muszą pokryć całkowicie straty cieplne poszczególnych pomieszczeń przy uwzględnieniu parametrów czynnika grzewczego produkowanego na potrzeby szpitala, tj. w szczycie 80/60ºC (przy 20ºC) oraz powinny być dobierane z pewnym zapasem (co najmniej 10%). Zakładana docelowa temperatura w pomieszczeniach do celów projektowych +24ºC. Gałązki należy wykonać w zakresie niezbędnym dla prawidłowej pracy instalacji. Gałązki w bruzdach ściennych lub jako obudowane. Gałązki grzejnikowe prowadzić ze spadkiem min. 2% w celu umożliwienia odpowietrzenia oraz spuszczenia wody z grzejników. Styk gałązki ze ścianą osłonić rozetą. Jako elementy grzejne zastosować grzejniki stalowe, płytowe, posiadające atest higieniczny do stosowania w obiektach służby zdrowia. W węzłach sanitarnych zamontować grzejniki łazienkowe. Grzejniki montować na wysokości oraz w odległości od lica ściany wykończonej umożliwiającej utrzymanie ich w czystości oraz zgodnie z obowiązującymi rozporządzeniami właściwymi dla służby zdrowia. Na gałązkach grzejnikowych zasilających zamontować zawory termostatyczne z ustawieniem wstępnym w wykonaniu standardowym o średnicach odpowiadających średnicom gałązek. Na korpusach zaworów zamontować głowice termostatyczne z wbudowanym czujnikiem temperatury, z bezpiecznikiem mrozu, zakres temperatur 6 26ºC, z możliwością ograniczenia i blokowania wartości ustawionej temperatury. Głowice skierowane do góry lub na dół równolegle do grzejnika. Na gałązkach powrotnych z grzejnika zamontować zawory odcinające umożliwiające spuszczenie wody z grzejnika. Grzejniki należy wyposażyć w zawory odpowietrzające. Grzejniki muszą posiadać możliwość pełnego ocięcia od instalacji w razie jakiejkolwiek awarii / wycieku bez zaburzania pracy pozostałych Próba ciśnieniowa i płukanie zładu, izolacja: Rurociągi przed malowaniem i izolowaniem należy poddać próbie ciśnieniowej i płukaniu wg PN -77/H Płukanie należy przeprowadzić 3-krotnie przy prędkości wody w rurociągach 1,5m/s i powinno być potwierdzone przez Inspektora Nadzoru. Następnie przeprowadzić próbę szczelności na ciśnienie 0,8 MPa i próbę z wodą gorącą. Po odebranych próbach szczelności rurociągi należy oczyścić z rdzy do III stopnia czystości, a następnie pomalować farbą antykorozyjną termoodporną zgodnie z instrukcją KOR - 3A.

30 Wszystkie projektowane rurociągi wody grzejnej zasilającej i powrotnej proponuje się izolować termicznie otulinami. Należy również izolować armaturę. Próby wykonywać przy udziale przedstawiciela z ramienia Szpitala lub właściwego Inspektora. Z prób sporządzić stosowne protokoły Uwagi końcowe: Całość robót, wykonanie prób i odbiór instalacji przeprowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych t. II Instalacje sanitarne i przemysłowe, normą PN 84/B-10400, Warunkami technicznymi wykonania i odbioru instalacji centralnego ogrzewania zeszyt 6 oraz wymogami BHP Wymagania w zakresie instalacji wentylacji mechanicznej i klimatyzacji: Dla remontowanych pomieszczeń przewiduje się budowę nowego układu wentylacji mechanicznej (tylko w zakresie inwestycji) w oparciu o istniejącą centralę wentylacyjną W28, o wydajności fabrycznej ok m3/h zlokalizowaną w maszynowni M7 na poziomie -2 w segmencie B3, oraz o równoważną centralę wyciągową o tym samym numerze, zlokalizowaną na kondygnacji +2 w segmencie A2. Centrala nawiewna wyposażona jest w nagrzewnicę wodną, nieczynną komorę zraszania, komorę turbiny, ręczną przepustnicę oraz wstępny układ filtracyjny klasy F5 M5 zlokalizowany w czerpni powietrza. Obydwie centrale wentylacyjne nawiewną i wyciągową należy poddać renowacji tj. wnętrze centrali (wszystkie komory wraz z turbiną i przepustnicami) należy oczyścić z nalotów, kamienia, rdzy łuszczącej się farby oraz pomalować na nowo farbą antykorozyjną podkładową oraz wykonać dwie warstwy farbą olejną odporną na temperatury w przedziale od -10 do +90 st. C, o gładkiej fakturze. Powłoki malarskie nakładać natryskowo, w odpowiednich ostępach czasowych. Zewnętrzne poszycie, wraz z elementami osprzętu (np. silnik, pompy, osłona pasów itp.) central należy oczyścić z brudu oraz łuszczącej się farby i rdzy i zabezpieczyć dwiema warstwami farby olejnej. Kolorystyka farby RAL 5015: jasny niebieski lub równoważy. Podczas renowacji poszycia centrali należy, zabezpieczyć silnik, pompy, nagrzewnice przez zabrudzeniem. Ponadto należy wyczyścić okna rewizyjne, uzupełnić oświetlenie, wyczyścić dokładnie nagrzewnice (na mokro wraz z dezynfekcją), wymienić uszczelki włazów dostępowych, wymienić łożyska i pasy napędowe na wału wirnika na nowe dobre jakościowo, uznanych producentów, oraz wymienić uszkodzone kołnierze elastyczne. Po wymianie łożysk i pasów napędowych należy dokonać korekty naciągu pasów oraz pasowania zacisków łożysk, tak by nie uszkodzić nowo wymienionych łożysk. Łożyska nie mogą się grzać podczas swojej normalnej pracy, oraz powinny pracować cicho. Centrale należy oznakować numerem W28 oraz wykonać oznakowanie kierunku przepływu powierza oraz obrotów wału napędowego. Oznakowanie wykonać czarną farbą olejną, od szablonu. Część kanałów wentylacyjnych będących bezpośrednimi odejściami do remontowanych pomieszczeń należy usunąć, zaś kanały tranzytowe szczelnie zaślepić przy odejściu. Główne kanały należy pozostawić i wykorzystać do rozprowadzenia nowego układu wentylacji mechanicznej. Dostępna ilość powietrza nawiewanego i wyciąganego to ok m3/h. W remontowanych pomieszczeniach należy zapewnić, ok. 15- krotną wymianę powietrza na godzinę dla sali ćwiczeń sala kinezoterepii, 10- krotną wymianę powietrza na

31 godzinę dla pomieszczeń sanitarnych oraz 5- krotną wymianę powietrza na godzinę dla pozostałych pomieszczeń. Kanały wentylacyjne wykonać z blachy obustronnie ocynkowanej o odpowiedniej grubości tj. takiej, by kanały nie ulegały odkształceniom (tzw. zjawisku zapadania lub wybrzuszania kanału pod wpływem zmiennego przepływu powietrza) lub przemieszczeniom. Ewentualnie stosować kanały z odpowiednimi wzmocnieniami lub przetłoczeniami. Dopuszcza się stosowanie rur typu spiro z blachy ocynkowanej jako odcinki końcowe lub o niedużym przekroju. Nawiewniki osadzone w suficie podwieszanym podłączać za pośrednictwem rur typu sono flex (tylko krótkie fragmenty w celu redukcji drgań i naprężeń - ok. 0,5m). Kanały nawiewne i wywiewne wyposażyć w rewizje umożliwiające w przyszłości ocenę stanu zabrudzenia oraz ich ewentualne czyszczenie. Rewizje w odległości nie większej niż 10m od siebie i przy każdej zmianie kierunku powyżej 45 st. W instalacji należy przewidzieć odpowiednią ilość elementów regulacyjnych w postaci przepustnic tak, aby układ dało się w pełni wyregulować. Zabrania się regulacji tylko na kratkach. Wszystkie kanały wentylacyjne łączyć w sposób szczelny klasa szczelności B. Kanały nawiewne i wywiewne izolować wełną mineralną w osłonie aluminiowej o grubości 40mm w celu redukcji hałasu oraz w celu zapobiegnięcia strat termicznych i ewentualnego roszenia z kanałów. Należy zastosować nawiewniki stropowe typu wirowego, i wywiewniki stropowe typu prostokątnego - dyfuzyjne. Dla sanitariatów oraz małych pomieszczeń należy stosować anemostaty nawiewo - wyciągowe o przekroju nie mniejszym niż fi 200. Kolor nawiewników i wywiewników- biały. Dla pomieszczeń typu węzły sanitarne i WC, należy projektować osobny układ wyciągowy w oparciu o wentylator kanałowy w wykonaniu cichym, z możliwością regulacji obrotów. Wyrzut należy ulokować na dachu (poziom +2) i zakończyć osłoniętą wyrzutnia dachową. Przejście przez strop dobrze uszczelnić. Regulator wraz sygnalizatorem stanu pracy oraz wyłącznikiem serwisowym należy umieścić przy rejestracji. Pomieszczenie pomiaru ciśnienia, czyli pomieszczenie bezpośrednio przed komorą krio, należy wyposażyć w cichy i wydajny osuszacz powietrza w wykonaniu kanałowym zabezpieczony filtrem wstępnym klasy F7, bądź osuszacz stacjonarny. W pomieszczeniu tym należy utrzymywać stałą regulowaną wilgotność nie przekraczającą 40% bez względu na warunki pogodowe oraz temperaturowe. Osiągnięcie tych warunków jest bardzo ważne dla komfortu pacjenta poddawanego krioterapii oraz dla właściwego funkcjonowania komory. Regulator osuszacza należy umiejscowić w powyższym pomieszczeniu. Całość instalacji (tylko w zakresie inwestycji) projektować tak, aby spełniała obecne rozporządzenia, normy i przepisy. Instalacja musi być absolutnie zabezpieczona przed hałasem. Dopuszczalna akustyka pochodząca z układów wentylacji nie przekraczająca 35/30 db. Projektować kanały tak, by zminimalizować opory w instalacji oraz o odpowiedniej średnicy, aby prędkość powietrza nie przekraczała zalecanych. Prace prowadzić tak, by nie zaburzyć funkcjonowania pozostałej części układu wentylacji. Kanały podczas remontu zabezpieczać przed zanieczyszczeniem. Po zakończeniu prac wykonać pomiar wydatków, oraz pomiar natężenia dźwięku, w obecności Inspektora lub przedstawiciela z ramienia Szpitala potwierdzony protokołem.

32 Układ wyciągowy z sanitariatów należy wydzielić pożarowo przy wejściu instalacji do szachtu, poprzez zastosowanie klap p. poż. z siłownikiem cyfrowym oraz modułem BKN. Klapę należy zablokować w pozycji otwartej i pozostawić. Zostanie ona wpięta podczas modernizacji systemu p.poż Wymagania w zakresie instalacji gazów medycznych: Poza zakresem opracowania 10.9 Wymagania dotyczące instalacji elektrycznych: Instalacje do wykonania w ramach adaptacji: - Instalacje oświetlenia ogólnego podstawowego zasilane z nowej rozdzielni TON-A - Instalacja oświetlenia ewakuacyjnego /korytarz/ - Instalacja oświetlenia kierunkowego /korytarz/ - Instalacja oświetlenia informacyjnego korytarz/ - Instalacja gniazd wtyczkowych 230V ogólnych zasilana z nowej rozdzielni TSN-A - Instalacja gniazd wtyczkowych 230V dedykowanych zasilane z nowej rozdzielni TSN-A - Instalacja zasilająca (wypust) komorę KRIO wg DTR-ki - Instalacji ochrony od porażeń - Instalacja połączeń wyrównawczych - Instalacja uziemiająca - Instalacja przeciwprzepięciowa OPIS MONTAŻU INSTALACJI: W adaptowanym obszarze instalacje elektroenergetyczne oraz słaboprądowe i strukturalne układane będą w oddzielnych osłonach to jest: - w korytkach (drabinkach) - w przestrzeniach między-stropowych korytarzy i pomieszczeniach technicznych - pod tynkowa - w pozostałych pomieszczeniach. Instalacje elektryczne należy montować po wykonaniu instalacji sanitarnych, wentylacji mechanicznej, c.o. itp. Oprzewodowanie: Instalacje elektryczne wykonane będą przewodami miedzianymi o izolacji na napięcie 750V w I grupie obciążeń jako: a) natynkowe - w korytkach i uchwytach, w przestrzeni między-stropowej korytarzy oraz częściowo w pomieszczeniach. b) wtynkowe - przy podejściach przewodów do opraw na stropach. c) podtynkowe - poniżej sufitów podwieszonych oraz w pozostałych przypadkach nie wymienionych w punktach a i b. Obwody 1-fazowe należy wykonać jako 3-żyłowe (L, N, PE). Obwody 3-fazowe należy wykonać jako 5-cio żyłowe L1, L2, L3, N, PE) Na poszczególnych fragmentach obwodów oświetleniowych przyjąć taką ilość żył, aby zapewnić prawidłowe działanie instalacji. Wykonać olicznikowanie energii elektrycznej w rozdzielniach TON-A i TSN-A Osprzęt: W pomieszczeniach suchych o posadzce nieprzewodzącej zabudować osprzęt podtynkowy zwykły, natomiast w pomieszczeniach wilgotnych, przejściowo wilgotnych i na ścianach

33 z glazurą osprzęt podtynkowy szczelny (IP44). W przestrzeniach między-stropowych korytarzy oraz częściowo w pomieszczeniach technicznych osprzęt natynkowy. Osprzęt podtynkowy należy montować w puszkach przez przykręcenie wkrętami, a nie na pazurki. Proponuje się montaż dobrego jakościowo osprzętu odpornego na działanie środków dezynfekcyjnych, jakie są stosowane w obiektach służby zdrowia. W pomieszczeniach o wymaganej wysokiej aseptyce (np z glazurą do pełnej wysokości) puszki rozgałęźne montować poza tymi pomieszczeniami, najlepiej w przestrzeni międzystropowej korytarzy. Na pokrywach puszek opisać numery obwodów, których dotyczą. Puszki rozgałęźne na korytarzach mocować np. do bocznych ścian korytek kablowych. Oprawy: Podstawowym rodzajem oświetlenia zastosowanym w pomieszczeniach KRIO komory jest oświetlenie świetlówkowe lub ledowe. Na korytarzach i w pomieszczeniu nr 13 oprawy kasetonowe 4x18W 600x600lub odpowiednik ledowy natomiast w pozostałych pomieszczeniach oprawy natynkowe 4x18W. W pomieszczeniach sanitarnych plafoniery świetlówkowe 2x18W. W lampach zainstalować świetlówki o zimnej barwie światła. Instalacje oświetlenia ogólnego, miejscowego i informacyjnego Oświetlenie zasilane będzie z nowoprojektowanej rozdzielni TON-A zasilanej z WLZ TON 1-35 W sanitariatach oprawy oświetleniowe nie mogą być zabudowane w strefie 0, 1 i 2 wg PN- IEC Instalacje oświetlenia ewakuacyjnego, kierunkowego i bezpieczeństwa. Do oświetlenia ewakuacyjnego i kierunkowego przewidziano oprawy świetlówkowe o mocy 24W i 8W lub odpowiedniej mocy ledowe wyposażone w układ elektroniczny i własne baterie akumulatorów o czasie podtrzymania świecenia minimum 3 godziny. Przełączenie na zasilanie awaryjne z akumulatorów odbywa się samoczynnie po zaniku napięcia Na oprawach oświetlenia kierunkowego nakleić odpowiednie piktogramy wskazujące kierunek ewakuacji. W zależności od miejsca i sposobu montażu opraw (na ścianie, w suficie podwieszanym, na suficie żelbetowym) należy wraz z oprawą zamówić odpowiednie akcesoria dodatkowe jak elementy mocujące, ramki maskujące, itp. Instalacja gniazd wtyczkowych 230V: Obwody gniazd wtyczkowych i dedykowanych 230V będą zasilane z nowoprojektowanej rozdzielni TSN-A zasilanej z WLZ tablicy TSN 1-35 Wszystkie gniazda wtyczkowe muszą być wyposażone w zestyk ochronny. Instalację do gniazd wtyczkowych wykonać jako trój-żyłową (L, N, PE ). Na zewnątrz, obok zbiornika zainstalować rozdzielnie wolno stojącą hermetyczną (IP65) z gniazdem siłowym 3x400V, 63A, wyłącznikiem, zabezpieczeniem różnicowo prądowym oraz nad prądowym. Przy większej ilości gniazd wtyczkowych montowanych obok siebie instalować gniazda pojedyncze w ramkach wielokrotnych. Tablice rozdzielcze: Istniejące wyposażenie tablic rozdzielczych bakelitowych, zasilających na tym poziomie pomieszczenia pozostają bez zmian. Obecnie w szachtach zamontowane są płyty bakelitowe, na których montowane są bezpieczniki topikowe w oprawach ceramicznych. Przewiduje się montaż w istniejących szachtach kablowych, konstrukcji wsporczych pod nowoprojektowane rozdzielnie RB - TON-A i TSN -A z szynami TH-35 dla montażu aparatury zabezpieczającej (różnicówki, bezpieczniki, wyłączniki bistabilne oraz liczniki

34 energii elektrycznej). W nowych rozdzielniach RB zostaną przygotowane odpowiednie zabezpieczenia nowych obwodów. Instalacja ochrony od porażeń: W ramach modernizacji projektowane instalacje odbiorcze wykonane będą w całości w układzie sieciowym TN-S co oznacza, że począwszy od tablicy głównej przewód neutralny N będzie izolowany na całym swym przebiegu od przewodu ochronnego PE. Miejsce rozdziału PE i N - tablica główna. Ochrona od porażeń będzie zapewniona przez szybkie wyłączenie uszkodzonego obwodu oraz ekwipotencjalizację (wyrównanie potencjałów) wszystkich mas metalowych i konstrukcji budynku. Zapewni to zastosowanie w instalacji wyłączników instalacyjnych nadmiarowo-prądowych w połączeniu z wyłącznikami różnicowo-prądowymi o prądzie różnicowym 30mA. Ekwipotencjalizację zapewniają połączenia wyrównawcze. Instalacja połączeń wyrównawczych: Na korytarzach nad stropem podwieszonym ułożyć bednarką ocynkowaną 30x4mm. Bednarkę montować do bocznych ścian korytek kablowych. Lokalne połączenia wyrównawcze wykonać przewodami LY6. Do instalacji połączeń wyrównawczych należy przyłączyć przyłącza wody zimnej, wszystkie piony instalacji wodnych, c.o., kanały wentylacji mechanicznej, ciągi drabinek i korytek kablowych, metalowe konstrukcje sufitów podwieszonych, ślusarkę stalową i aluminiową, wypusty wodne i kanalizacyjne zlewozmywaków, brodzików, przewody ochronne PE itp. Zabezpieczenie przeciwpożarowe w zakresie instalacji elektrycznych: a) Wszystkie przepusty instalacyjne przechodzące przez ściany i stropy oddzieleń p.poż. należy uszczelnić masami pęczniejącymi o odporności ogniowej nie mniejszej niż odporność ogniowa elementów budowlanych. b) Przewidziano zainstalowanie oświetlenia awaryjnego, ewakuacyjnego, kierunkowego, przełączanego samoczynnie na własne źródło zasilania (baterie akumulatorków 3 godz.). Zasilanie dla zbiornika z ciekłym azotem: Należy wykonać gniazdo siłowe Uwagi końcowe: Całość robót wykonać zgodnie z obowiązującymi normami i przepisami prawnymi. Zachować właściwą kolejność montażu instalacji: najpierw sanitarne i wentylacyjne, a na końcu elektryczne i teletechniczne. Instalacje elektryczne można oddać do eksploatacji dopiero wówczas, gdy pomiary elektryczne dadzą wyniki uznane przepisami za prawidłowe, poparte protokołem Wymagania dotyczące sieci teletechnicznych: Instalacja sieci telefonicznych: Dla potrzeb remontu należy wykonać nową instalację w niezbędnym zakresie wykonując nowe gniazda abonenckie i podłączając je do istniejącej sieci. Instalację w pomieszczeniach należy zakończyć typowymi puszkami instalacyjnymi o średnicy 60-65mm z mocowaniem osprzętu przez przykręcenie wkrętami lub jako element panela zespolonego (gniazdo zasilające, komputerowe, telefoniczne). Jako gniazda należy zastosować gniazda typu 1xRJ-

35 45 cat.6. Gniazda należy zarobić zgodnie ze standardem EIA/TIA568B i trwale oznaczyć numerami identyfikacyjnymi odwzorowującymi numery portów patchpanela sieciowego. Sieć telefoniczną wykonać należy czteroparową skrętką miedzianą S/FTP kat MHz. Maksymalna dopuszczalna długość przewodu nie może przekraczać 90m. Skrętkę należy zakończyć na patchpanelu w szafie teletechnicznej w szachcie technicznym przed wejściem na oddział plastyki i zakład hiperbarii. Pod potrzeby telefonów szafę należy wyposażyć w patchpalel RJ45 cat.6. wraz z niezbędnymi patchcordami cat.6. Instalację należy układać w sposób analogiczny jak instalacje komputerowe. Po zakończeniu robót montażowych należy przeprowadzić pomiary parametrów sieci wg PN- EN50346:2004/A2:2010. Po uruchomieniu sieć komputerowa winna być objęta certyfikatem i gwarancją na okres nie krótszy niż 10 lat Wykonanie, montaż, pomiary i uruchomienie należy powierzyć specjalistycznej firmie. Telefony dostarcza Zamawiający Gniazda telefoniczne w pomieszczeniach: Recepcja - szt. 1x1RJ45 Pom. techniczne - szt.1 x1rj45 Pok. Konsultacyjny - szt.1 x1rj45 Pom. pomiaru ciśnienia szt.1 x1rj45 Sala kinezoterapii szt.1 x1rj45 RAZEM: szt.5xrj Instalacja sieci komputerowej: Pod potrzeby remontowanych pomieszczeń należy wykonać instalację sieci komputerowej w niezbędnym zakresie podłączając nowe punkty do istniejącej sieci informatycznej Szpitala. Linie należy układać bezpośrednio od piętrowego punktu dystrybucyjnego na piętrze -1 do gniazd abonentów. Sieć komputerową należy wykonać cztero-parowym kablem ekranowanym FTP lub STP kat MHz. Instalację należy układać w korytarzach w korytkach dla instalacji teletechnicznych (nad sufitem podwieszonym) z zachowaniem wymaganych normami odległości od instalacji elektrycznych, lamp fluorescencyjnych. Maksymalna dopuszczalna długość przewodu nie może przekraczać 90m. Instalację w pomieszczeniach należy zakończyć puszkami instalacyjnymi o średnicy 60-65mm z mocowaniem osprzętu przez przykręcenie wkrętami lub jako element panela zespolonego (gniazdo zasilające podwójne, gniazdo komputerowe, gniazdo telefoniczne). Jako gniazda należy zastosować podwójne gniazda ekranowane RJ-45 cat.6. Gniazda należy zarobić zgodnie ze standardem EIA/TIA568B i trwale oznaczyć numerami identyfikacyjnymi odwzorowującymi numery portów patchpanela. Skrętkę należy podłączyć do patchpanela (dostarcza Wykonawca) w szafie dystrybucyjnej (szach w korytarzu przed zakładem hiperbarii). Po zakończeniu robót montażowych należy przeprowadzić pomiary parametrów sieci wg PN- EN50346:2004/A2:2010. Po uruchomieniu sieć komputerowa winna być objęta certyfikatem i gwarancją na okres nie krótszy niż 10 lat. Wykonanie, montaż, pomiary i uruchomienie należy powierzyć specjalistycznej firmie. Gniazda komputerowe : Recepcja - szt. 2 x2rj45

36 Pom. techniczne - szt.1 x2rj45 Pok. Konsultacyjny - szt.1 x2rj45 Pom. pomiaru ciśnienia szt.1x2rj45 Sala kinezoterapii szt.1 x2rj45 RAZEM: szt.12x1rj45 Patchpanel 24xRJ45 lub większy 1 szt Instalacja monitoringu wizyjnego: Poza zakresem opracowania Telewizory. Poza zakresem opracowania Kontrola Dostępu Poza zakresem opracownia Instalacja przyzywowa: Poza zakresem opracowania Zabezpieczenie p. poż. modernizowanych pomieszczeń: Instalacja p. poż. : Wszystkie adaptowane pomieszczenia należy wyposażyć w instalację DSO i SSP zgodnie z aktualnymi przepisami i rozporządzeniami, zgodnie ze sztuką przy użyciu atestowanych urządzeń i materiałów posiadających aprobaty p. poż. Pomieszczenia należy wyposażyć w gaśnice proszkowe 6kg A+B+C do zawieszenia na ścianach lub umieszczenia w szafkach hydrantowych, w ilości jednej jednostki środka gaśniczego 2kg (lub 3 dm3) na każde 100m2 powierzchni strefy pożarowej budynku. Podręczny sprzęt p. poż. należy poddać przeglądom i przedłożyć protokół z jego wykonania. Wykonawca podczas prac modernizacyjnych zdemontuje istniejące czujki p.poż. i zdeponuje u Inwestora. Należy zaprojektować instalację DSO i SSP dla nowych pomieszczeń wraz z klapami oddymiającymi. Całkowicie dostosować i wyposażyć pomieszczenia do przepisów ochrony przeciwpożarowej. Szpital oświadcza, że dnia 2 lipca 2014, zawarł z firmą UNIMA 2000 Systemy Teleinformatyczne S.A. z siedzibą w Krakowie (31 866), ul. Skarżyńskiego 14 (dalej jako UNIMA 2000) porozumienie, którego celem jest - zapewnienie aby realizowane prace z zakresu SAP (System Sygnalizacji Pożaru), DSO (Dźwiękowy System Ostrzegawczy) i Wizualizacji były spójne z rozwiązaniami istniejącymi w Szpitalu. W związku z powyższym, Wykonawca projektów i/lub prac z zakresu SAP, DSO i Wizualizacji, zobowiązany jest - przed przystąpieniem do realizacji ww. - do uzgodnienia projektów z firmą UNIMA Uzgodnienie będzie obejmowało sprawdzenie poprawności projektu pod względem zgodności zastosowanych elementów z instalacjami istniejącymi w Szpitalu oraz możliwościami technicznymi ich podłączenia się do istniejących systemów.

37 Wymienione uzgodnienia powinny odbyć się w terminie 5 dni od daty zgłoszenia przez Wykonawcę gotowości do uzgodnień. Wykonawca zobowiązuje się ponadto, że każdy projekt, przed skierowaniem do realizacji, zostanie dodatkowo uzgodniony, na koszt Wykonawcy, przez rzeczoznawcę ds. zabezpieczeń p. poż.. Z uwagi na konieczność zachowania pełnej funkcjonalności działania systemu, Wykonawca zobowiązuje się do zastosowanie urządzeń marki Bosch (lub innych w pełni zgodnych) zarówno dla SAP jak i DSO, z zastrzeżeniem, że urządzenia w pełni zgodne (z urządzeniami marki Bosch) będą zastosowane na ryzyko Wykonawcy. Wykonawca zobowiązuje się zapłacić firmie UNIMA 2000 ryczałtowe wynagrodzenie w kwocie zł netto (+ podatek VAT) za czynności, o których mowa powyżej tj. za wykonanie kompleksowej usługi, na którą składają się - konsultacje (uzgodnienia) i zatwierdzenie projektu systemu SAP, konsultacje (uzgodnienia) i zatwierdzenie projektu systemu DSO, podłączenie nowego obszaru do systemu SAP, konfiguracja, sprawdzenie i uruchomienie systemu oraz wizualizacja, podłączenie nowego obszaru do systemu DSO, konfiguracja, sprawdzenie i uruchomienie systemu, pomiary akustyczne, wizualizację w systemie SAP. Wymienione wynagrodzenie nie obejmuje rozbudowy central SAP ani licencji. Na etapie podłączania (i uruchamiania) nowych obszarów, Wykonawca zobowiązuje się do bezwzględnej współpracy z firmą UNIMA 2000, szczególnie w celu eliminacji ewentualnych uszkodzeń lub błędów. Nadzór nad pracami (ww. zakres) będzie pełnił inspektor nadzoru wskazany przez Szpital W przypadku realizacji rozbudowy systemów zgodnie z niniejszymi postanowieniami, firma UNIMA 2000 ponosi odpowiedzialność za spójne i poprawne działanie ww. systemów. Wykonawca poszczególnych nowych obszarów ponosi odpowiedzialność w ramach rękojmi i gwarancji, za dostarczone materiały i urządzenia oraz prawidłowość montażu. Podstawą do wystawienia przez firmę UNIMA 2000 faktury dla Wykonawcy, będzie wykonanie usługi, o której mowa powyżej, potwierdzone protokołem odbioru, sporządzonym przez Szpital. Faktura płatna będzie przez Wykonawcę, w terminie do 30 dni od daty dostarczenia prawidłowo wystawionej faktury. Jeżeli termin płatności przypada na dzień wolny od pracy (sobota, niedziela, święta), płatność zostanie dokonana w pierwszym dniu roboczym następującym po tym dniu. Zabezpieczenia ogniochronne: Przejścia przewodów poziomych muszą być zabezpieczone kołnierzami ogniochronnymi o odporności ogniowej E 120. Kołnierze montować należy z dwóch stron ściany w strefach ogniowych. Przejścia przez stropy zabezpieczone zostaną kołnierzami ogniochronnymi montowanymi tylko od dolnej strony stropu. Osłony i obudowy kabli przewodów i kabli elektrycznych powinny być wykonane z materiałów niepalnych, o klasie odporności ogniowej co najmniej EI 60. Wszystkie przepusty instalacyjne przechodzące przez ściany i stropy oddzieleń ppoż. należy uszczelnić masami pęczniejącymi o odporności ogniowej nie mniejszej niż odporność ogniowa elementów budowlanych. Szpital podzielony jest na strefy pożarowe występujące na granicy segmentów budynku np. segmentu B3 na B2 (oddział holl windowy), między kondygnacjami oraz między szachtami a pomieszczeniami.

38 Instalacje oświetlenia ewakuacyjnego, kierunkowego i bezpieczeństwa: Na drogach ewakuacyjnych (korytarze, drzwi wyjściowe) należy zastosować awaryjne oświetlenie ewakuacyjne wyposażone w układ elektroniczny i własne baterie akumulatorów o czasie podtrzymania świecenia minimum 3 godziny, wykonane zgodne z PN dotyczącymi wymagań w tym zakresie. Przełączenie na zasilanie awaryjne z akumulatorów odbywa się samoczynnie przy zaniku napięcia. Na oprawach oświetlenia kierunkowego nakleić odpowiednie piktogramy wskazujące odpowiedni kierunek ewakuacji. Należy zastosować również oznaczenie podręcznego sprzętu gaśniczego oraz wyjść ewakuacyjnych Wymagania dotyczące przygotowania terenu: Teren budowy obejmujący modernizację pomieszczeń szpitala wymaga wykonania następujących prac przygotowawczych: wydzielenie terenu budowy oraz terenów składowych materiałów budowlanych, w uzgodnieniu z Zamawiającym; oznakowanie terenu i wykonanie prac zabezpieczających. zapewnienie organizacji transportu materiałów budowlanych i dojazdu do realizowanego budynku w sposób bezszkodowy dla obiektu Szpitala jak również Oddziału; zabezpieczenie okien, układów wentylacji przez zabrudzeniem oraz uszkodzeniem; Wykonawca na czas prowadzenia robót zapewni ochronę mienia na przejętym terenie budowy. Zamawiający wskaże ewentualne miejsca składowania materiałów i wyrobów budowlanych oraz odpadów. Wykonawca przygotuje zaplecze budowy. Odpady powinny być przechowywane w odpowiednich pojemnikach dostarczonych przez Wykonawcę. Ich wywozem i utylizacją będą zajmować się wyspecjalizowane w tym zakresie firmy posiadające odpowiednie uprawnienia na koszt wykonawcy. W procesie realizacji należy dążyć do minimalizacji ilości odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do atmosfery. Kierownictwo robót dążyć powinno również do minimalizowania hałasu uciążliwego dla realizatorów i otoczenia. Roboty należy wykonywać zgodnie z wymaganiami BHP i ppoż. Pracownicy zostaną wyposażeni w sprzęt ochrony osobistej, odzież, obuwie robocze oraz odzież ochronną zgodnie z wymaganiami Polskich Norm w tym zakresie. Wszyscy pracownicy muszą mieć ważne badania lekarskie oraz posiadać aktualne szkolenie w zakresie BHP. Kierownicy robót zobowiązani są do przeszkolenia pracowników przed przystąpieniem do robót do szkolenia stanowiskowego BHP, które należy odnotować i potwierdzić podpisem osoby szkolącej i szkolonej. Strefy niebezpieczne na budowie powinny być odpowiednio wyznaczone i oznakowane zgodnie z obowiązującymi przepisami. Wszelkie prace należy prowadzić z uwzględnieniem obowiązujących przepisów BHP i ppoż. Do realizacji robót stosować należy materiały i wyroby zgodnie z programem funkcjonalnoużytkowym, dopuszczone do stosowania w budownictwie, w tym w obiektach służby zdrowia, posiadające wymagane dokumenty jakościowe.

39 10.13 Uwagi ogólne: Elementy i materiały zastosowane zgodnie z niniejszym programem funkcjonalno użytkowym powinny posiadać wymagane przepisami aprobaty, atesty i świadectwa dopuszczeniowe, w tym do stosowania w obiektach służby zdrowia. Wykonawca jest zobowiązany do uzyskania zgody Zamawiającego na użycie w trakcie realizacji zadania konkretnych materiałów i urządzeń. Zaleca się, aby Wykonawca przed złożeniem oferty do szczegółowo zapoznał się z materiałami przygotowanymi i udostępnionymi przez Zamawiającego, dotyczącymi zakresu robót, a także do zapoznania się (dokonania wizji) z istniejącym stanem obiektu. Wykonawca zobowiązany jest uwzględnić w cenie ofertowej wszelkie prace konieczne do wykonania wynikające z wyżej wymienionych czynności. Wykonawca jest zobowiązany po zakończeniu wszelkich prac do przeprowadzenia szkoleń z obsługi wszystkich dostarczonych urządzeń. Termin szkolenia będzie ustalony wspólnie przez Zamawiającego i Wykonawcę, ale nie później niż 7 dni od przekazania pomieszczeń do użytkowania. 11. Ogólne warunki wykonania i odbioru robót budowlanych: 11.1 Zakres prac projektowych: Dokumentacja powykonawcza robót budowlanych oraz instalacyjnych wszystkich modernizowanych pomieszczeń 11.2 Warunki odbioru prac projektowych: Dokumentacje powykonawczą sporządzi w ilości 3 egzemplarzy w formie papierowej i 1 egzemplarz w formie elektronicznej w z podziałem w wersji edytowalnej (również w wersji cyfrowej AutoCad) i nieedytowalnej (PDF) Wymagania ogólne odbioru robót budowlanych: Wykonawca zrealizuje przedmiot zadania zgodnie z programem funkcjonalno użytkowym, obowiązującymi przepisami prawa, zasadami wiedzy technicznej. Wykonawca ze środków własnych zakupi i dostarczy materiały, konstrukcje i urządzenia niezbędne do przeprowadzenia remontu oraz wykona wszelkie towarzyszące czynności niezbędne do zrealizowania zadania Ogólne wymagania dotyczące robót: Wykonawca opracuje oraz przekaże Zamawiającemu do akceptacji: harmonogram robót przed podpisaniem umowy, koncepcję dokumentacji na podstawie, której będzie realizował zadanie. Zamawiający w terminach określonych w umowie udostępni i przekaże Wykonawcy teren budowy oraz zapewni na czas budowy dostęp do terenu realizacji zadania. Wykonawca zorganizuje i zapewni kierowanie budową w sposób zgodny z programem funkcjonalno-użytkowym i obowiązującymi przepisami, w tym przepisami BHP, a także zapewnieni spełnienie warunków przeciwpożarowych określonych w obowiązujących przepisach.

40 Wykonawca zabezpieczy teren przed dostępem osób nieupoważnionych. Wykonawca zapewni utrzymanie ładu i porządku na terenie budowy, a po zakończeniu robót usunięcie poza teren budowy wszelkich maszyn, urządzeń i materiałów, a także tymczasowego zaplecza oraz pozostawienie całego terenu budowy i robót oraz terenów przyległych w stanie uporządkowanym. Wykonawca zapewni ochronę mienia znajdującego się na terenie budowy w terminie od daty przejęcia terenu budowy do daty przekazania obiektu do użytkowania. Wykonawca ponosi odpowiedzialność za organizację robót budowlanych, zabezpieczenie interesów osób trzecich, warunków bezpieczeństwa pracy Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń: Wszelkie wyroby i materiały budowlane oraz urządzenia zastosowane przez Wykonawcę przy realizacji zadania, powinny odpowiadać, co do jakości wymogom dla wyrobów dopuszczonych do obrotu i stosowania w budownictwie, w tym do stosowania w obiektach służby zdrowia, zgodnie z przepisami prawa budowlanego, a w szczególności zgodnie z art. 10 ustawy Prawo Budowlane. Wykonawca zobowiązany jest przed wbudowaniem lub zamontowaniem materiałów lub urządzeń, uzyskać od Zamawiającego akceptację zastosowania tych materiałów przedkładając próbki oraz dokumenty wymagane ustawą Prawo Budowlane. Zamawiający zastrzega sobie prawo odmowy akceptacji materiałów lub urządzeń jeżeli nie będą odpowiadały mu kolorystycznie, nie będą pasowały pod względem estetycznym lub funkcjonalnym do innych materiałów lub urządzeń, jak również jeżeli Zamawiający będzie miał uzasadnione wątpliwości co do źródła ich uzyskania, ich jakości, trwałości, funkcjonalności, estetyki lub renomy producenta Wymagania dotyczące wykonania robót: Wszystkie wykonane roboty będą zgodne z programem funkcjonalno-użytkowym. Dane określone w programie funkcjonalno-użytkowym będą uważane za wartości docelowe, od których dopuszczalne są odchylenia w ramach określonego przedziału tolerancji. Przy wykonywaniu robót należy uwzględniać instrukcje producenta materiałów oraz przepisy związane i obowiązujące, w tym również te, które uległy zmianie lub aktualizacji. W przypadku istnienia norm, atestów, certyfikatów, instrukcji, aprobat technicznych, świadectw dopuszczenia nie wyszczególnionych w programie funkcjonalno-użytkowym a obowiązujących, Wykonawca ma również obowiązek stosowania się do nich. Decyzje Zamawiającego dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w programie funkcjonalno-użytkowym Dokumentacja budowy: Dziennik budowy: Dla powyższego remontu prowadzony będzie niezarejestrowany dziennik budowy, przechowywany przez Inwestora. Dziennik prowadzony będzie w celu usystematyzowania i rejestrowania terminów wykonywanych prac, robót zanikających, prób itp. Pozostałe dokumenty budowy to w szczególności:

41 protokoły przekazania terenu budowy, umowy cywilno-prawne z osobami trzecimi i inne umowy cywilnoprawne, protokoły odbioru robót, protokoły z narad i ustaleń, protokoły z wszelkich prób i regulacji instalacji korespondencja budowy. Przechowywanie dokumentów budowy. Dokumenty budowy będą przechowywane na terenie budowy w miejscu odpowiednio zabezpieczonym. Zaginięcie któregokolwiek z dokumentów budowy spowoduje jego natychmiastowe odtworzenie w formie przewidzianej prawem. Wszystkie dokumenty budowy będą zawsze dostępne dla Zamawiającego i Wykonawcy przedstawione do wglądu na życzenie którejkolwiek ze stron Odbiory: Odbiorom podlegają zgłoszone Zamawiającemu zakończone etapy prac, robót i czynności, roboty zanikające i ulegające zakryciu, a także odbiór końcowy. Wykonawca jest zobowiązany do informowania Zamawiającego nie później niż na 4 dni przed zdarzeniem (zaniknięcie, zakrycie) o terminach zakrycia robót ulegających zakryciu, oraz o terminach zaniknięcia robót zanikających. Jeżeli Wykonawca nie poinformował o tych faktach Zamawiającego, Wykonawca zobowiązany jest odkryć roboty lub wykonać odpowiednie odkrywki niezbędne do zbadania robót, a następnie przywrócić roboty do stanu poprzedniego, na swój koszt. Gotowość do odbiorów kolejnych etapów prac, robót i czynności określonych w harmonogramie rzeczowo-finansowym oraz robót zanikających i ulegających zakryciu Kierownik Budowy zgłasza Zamawiającemu. Zamawiający ma obowiązek przystąpić do odbioru w terminie 7 dni, a w przypadku robót zanikających i ulegających zakryciu 4 dni od daty zgłoszenia. Z czynności odbioru kolejnych etapów prac i robót sporządza się protokoły, zawierające opis przebiegu czynności danego odbioru oraz wszelkie ustalenia poczynione w jego toku. W przypadku stwierdzenia przy odbiorze prac, robót, czynności, a także z czynności odbioru robót zanikających i ulegających zakryciu wad, lub braków w wykonanych pracach, robotach, czynnościach, dokumentacji ich dotyczącej lub innego rodzaju usterek lub uchybień w stosunku do ich zamierzonego na dzień odbioru stanu, Zamawiający ma prawo odmówić odbioru i wyznaczyć termin do usunięcia tych wad. Odbiór końcowy ma na celu przekazanie Zamawiającemu ustalonego przedmiotu umowy do eksploatacji po sprawdzeniu jego należytego wykonania i przeprowadzeniu przewidzianych w przepisach badań, prób technicznych, rozruchów instalacyjnych i innych. Gotowość do odbioru końcowego Wykonawca zgłosi Zamawiającemu w formie pisemnej, a także udostępni Zamawiającemu całość wymaganej prawem dokumentacji powykonawczej. Najpóźniej w dniu zgłoszenia zakończenia robót i gotowości do odbioru, Wykonawca przekaże Zamawiającemu całość wymaganej umową dokumentacji powykonawczej. Zamawiający wyznaczy termin i rozpocznie odbiór końcowy w ciągu 3 dni od daty potwierdzenia gotowości do odbioru przez Wykonawcę, zawiadamiając o tym na piśmie. Z czynności odbioru końcowego, sporządzane są protokoły, zawierające opis przebiegu czynności danego odbioru oraz wszelkie ustalenia poczynione jego toku. Protokół odbioru podpisany przez Strony, Zamawiający doręcza Wykonawcy w dniu zakończenia czynności odbioru.

42 Odbiór prac, robót, czynności wykonanych przy realizacji remontu następuje z chwilą dokonania odbioru końcowego inwestycji przez Zamawiającego od Wykonawcy. Zamawiający ma prawo odmówić odbioru, jeżeli w toku czynności odbioru zostanie stwierdzone, że przedmiot odbioru posiada wady, tj. nie osiągnie gotowości do odbioru z powodu nie zakończenia robót, prac lub czynności lub nie zostały właściwie wykonane roboty, prace lub czynności lub nie zostały przeprowadzone wszystkie sprawdzenia, próby, czy też niezbędne rozruchy technologiczne lub, gdy Wykonawca nie przedstawił wymaganych prawem i niezbędnych dokonania odbioru dokumentów powykonawczych lub przedmiot odbioru posiada inne usterki, uchybienia w stosunku do zamierzonego stanu. Wykonawca zobowiązany jest do zawiadomienia na piśmie Zamawiającego o usunięciu wad oraz do żądania wyznaczenia terminu odbioru zakwestionowanych uprzednio robót jako wadliwych. Zamawiający wyznaczy datę gwarancyjnego odbioru robót przed upływem terminu gwarancji oraz datę odbioru robót przed upływem okresu rękojmi. Zamawiający powiadomi o tych terminach Wykonawcę w formie pisemnej. Przy odbiorach tych stosowane będą zasady, jak dla odbioru końcowego. W przypadku stwierdzenia usterek gwarancyjnych wykonawca zobowiązany będzie do ich usunięcia w terminie uzgodnionym przez obydwie strony, ale nie dłuższym niż 30 dni. Dokumenty do odbioru robót: Do odbioru końcowego Wykonawca jest zobowiązany przygotować następujące dokumenty: Dokumentację powykonawczą, z naniesionymi zmianami; Specyfikacje techniczne; Uwagi i zalecenia Zamawiającego, zwłaszcza przy odbiorze robót zanikających i ulegających zakryciu i udokumentowanie wykonania jego zaleceń; Certyfikaty, deklaracje zgodności, aprobaty techniczne, świadectwa sanitarne wbudowanych materiałów, Instrukcje obsługi i użytkowania wszelkich urządzeń wyposażenia technologicznego obiektu, schematy technologiczne, dokumentację techniczno ruchową, instrukcję bezpieczeństwa eksploatacji, w tym instrukcję bezpieczeństwa pożarowego, Protokoły z przeprowadzonych przez Wykonawcę szkoleń personelu użytkownika (Zamawiającego) w zakresie obsługi urządzeń, wyposażenia i eksploatacji obiektu, Protokoły nadzorów autorskich. Podstawa płatności: Podstawą płatności jest faktura VAT wystawiona na podstawie protokołu odbioru robót (częściowych i końcowego). Przy dokonywaniu rozliczeń obowiązują postanowienia zawarte w umowie pomiędzy Zamawiającym a Wykonawcą. Wartość ryczałtowa zawiera wszystkie koszty związane z realizacją zadania wynikającego z programu funkcjonalno-użytkowego, jak również wszelkie koszty związane z zapleczem i zabezpieczeniem terenu budowy, koszty wywozu gruzu, koszty utylizacji odpadów, koszty odbiorów przez organy określone w przepisach ustawy - Prawo budowlane, koszty prób, sprawdzeń, dokumentacji powykonawczej, a także inne koszty niezbędne do wykonania przedmiotu umowy oraz przekazania go do użytkowania włączywszy w to koszty nieujęte w programie funkcjonalno-użytkowym. Wartość ryczałtowa zaproponowana przez Wykonawcę jest ostateczna i wyklucza możliwość żądania dodatkowej zapłaty.

43 Ochrona środowiska w czasie wykonywania robót: Wykonawca ma obowiązek znać i stosować w czasie prowadzenia robót wszelkie przepisy dotyczące ochrony środowiska naturalnego Ochrona przeciwpożarowa w czasie wykonywania robót: Wykonawca będzie przestrzegać przepisów ochrony przeciwpożarowej. Wykonawca będzie utrzymywać sprawny sprzęt przeciwpożarowy, wymagany przez odpowiednie przepisy. Materiały łatwopalne będą składowane w sposób zgodny z odpowiednimi przepisami i zabezpieczone przed dostępem osób trzecich. Wykonawca będzie odpowiedzialny za wszelkie straty spowodowane pożarem wywołanym jako rezultat realizacji robót albo przez jego personel. Ochrona własności publicznej i prywatnej: Wykonawca ponosi odpowiedzialność za wszelkie naruszenia praw i szkody wyrządzone Zamawiającemu, a także osobom trzecim poprzez wykonywanie inwestycji lub jej części. Wykonawca będzie odpowiadać za wszelkie spowodowane przez jego działania uszkodzenia obiektu, w którym wykonywane są prace budowlane. Bezpieczeństwo i higiena pracy przy wykonywaniu robót: Podczas realizacji robót Wykonawca będzie przestrzegać przepisów dotyczących bezpieczeństwa i higieny pracy. W szczególności Wykonawca ma obowiązek zadbać, aby personel nie wykonywał pracy w warunkach niebezpiecznych, szkodliwych dla zdrowia oraz nie spełniających odpowiednich wymagań sanitarnych. Wykonawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, socjalne oraz sprzęt i odpowiednią odzież dla ochrony życia i zdrowia osób zatrudnionych na budowie oraz dla zapewnienia bezpieczeństwa publicznego. Stosowanie się do przepisów prawa: Prawem umowy będzie prawo polskie. Wykonawca zobowiązany jest znać wszystkie przepisy powszechnie obowiązującego, lokalne oraz inne przepisy i wytyczne, które są w jakikolwiek sposób związane z robotami i będzie w pełni odpowiedzialny za przestrzeganie tych praw, przepisów i wytycznych podczas prowadzenia robót. W szczególności Wykonawca będzie przestrzegał przepisów wynikających z następujących aktów prawnych: Ustawa z dnia r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z późn. zm.) Rozporządzenie Ministra Infrastruktury z dnia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012 r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej Rozporządzenie Ministra Infrastruktury z 2 września 2004r. w/s szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót

44 budowlanych oraz programu funkcjonalno-użytkowego (Dz.U. z 2004r. Nr 202, poz ze zmianami); Dokumenty odniesienia: W przypadku rozbieżności pomiędzy postanowieniami zawartymi w poszczególnych dokumentach, przyjmuje się następującą hierarchię ważności dokumentów odniesienia: Umowa zawarta pomiędzy Wykonawcą a Zamawiającym. Specyfikacja Istotnych Warunków Zamówienia, w tym Program funkcjonalno użytkowy. Aktualne normy techniczne. Oferta wykonawcy. Aprobaty techniczne, atesty, certyfikaty, deklaracje, świadectwa dopuszczenia itp., Przepisy prawa powszechnie obowiązującego. III. CZĘŚĆ INFORMACYJNA: 12. Informacje ogólne: Zamawiający dysponuje dokumentami administracyjnymi i technicznymi określającymi warunki formalne i techniczne realizacji budynku wymienionymi w pkt Dokumenty administracyjno-techniczne: oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, podkłady rysunkowe nieaktualizowane architektury wybranych segmentów Prace projektowe: Zamawiający będzie wymagał przedłożenia do akceptacji rysunków wykonawczych i szczegółowych specyfikacji technicznych wykonania i odbioru robót budowlanych przed ich skierowaniem do realizacji, w aspekcie ich zgodności z ustaleniami programu funkcjonalnoużytkowego i umowy i zgodności z projektem budowlanym. Wykonawca opracuje wielobranżową dokumentację powykonawczą w zakresie robót: budowlanych; instalacji wod-kan; instalacji c.o.; instalacji wentylacji mechanicznej; instalacji gazów medycznych; instalacji elektrycznej oraz niskoprądowej (teletechnicznej, komputerowej, monitoringu przemysłowego); instalacji p. poż. Wyżej wymienione opracowania wykonane zostaną w oparciu o Rozp. Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego(dz. U. Nr 202. poz. 2072, z późniejszymi zmianami). Dokumentacja będzie podzielona branżami w osobnych opisanych

45 segregatorach. Atesty, aprobaty, deklaracje, karty gwarancyjne należy zebrać w jednym osobnym segregatorze Istniejące opracowania projektowe: Poprawa efektywności energetycznej poprzez wprowadzenie systemów energii odnawialnej, oraz modernizacja instalacji grzewczych w wybranych publicznych, wojewódzkich zakładach opieki zdrowotnej P.P.U.H. EKO-TECHNOLOGIE Krzysztof Żelazkiewicz; Projekt wykonawczy instalacji Dźwiękowego Systemu Ostrzegania (DSO) i Systemu Sygnalizacji Pożarowej (SSP) w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie sp.z o. o EL-TEL Jacek Balana Pracownia Projektowa; Dokumentacja powykonawcza I etapu budowy Dźwiękowego Systemu Ostrzegania (DSO) i Systemu Sygnalizacji Pożarowej (SSP) w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie sp.z o. o UNIMA 2000 S.A.; Istniejąca nie pełna dokumentacja konstrukcji architektury oraz instalacji budynku głównego MIASTO PROJEKT. IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ZAMÓWIENIA: 13. Przepisy związane: Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z późn. zm.); Rozporządzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych (Dz. U. Nr 47, poz. 401); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 121, poz.1138 z późn. zmianami); Rozp. Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. Dz. U. Nr 202. poz. 2072, z późniejszymi zmianami; Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej. (Dz.U. 31 poz.158). V. ZAŁĄCZNIKI: 14. Rysunki: Rysunek nr 1 Schemat funkcjonalno użytkowy pomieszczeń kriokomory wraz z pomieszczeniami przynależnymi. Dokumentacja fotograficzna stanu istniejącego.

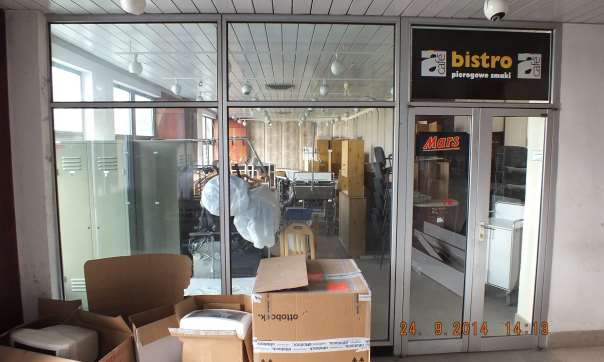

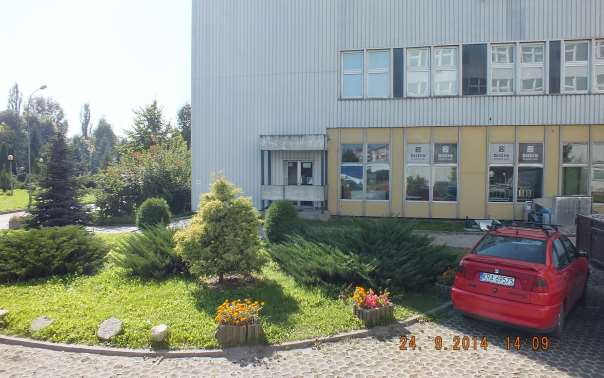

46 Zdjęcia:

47 KONIEC
