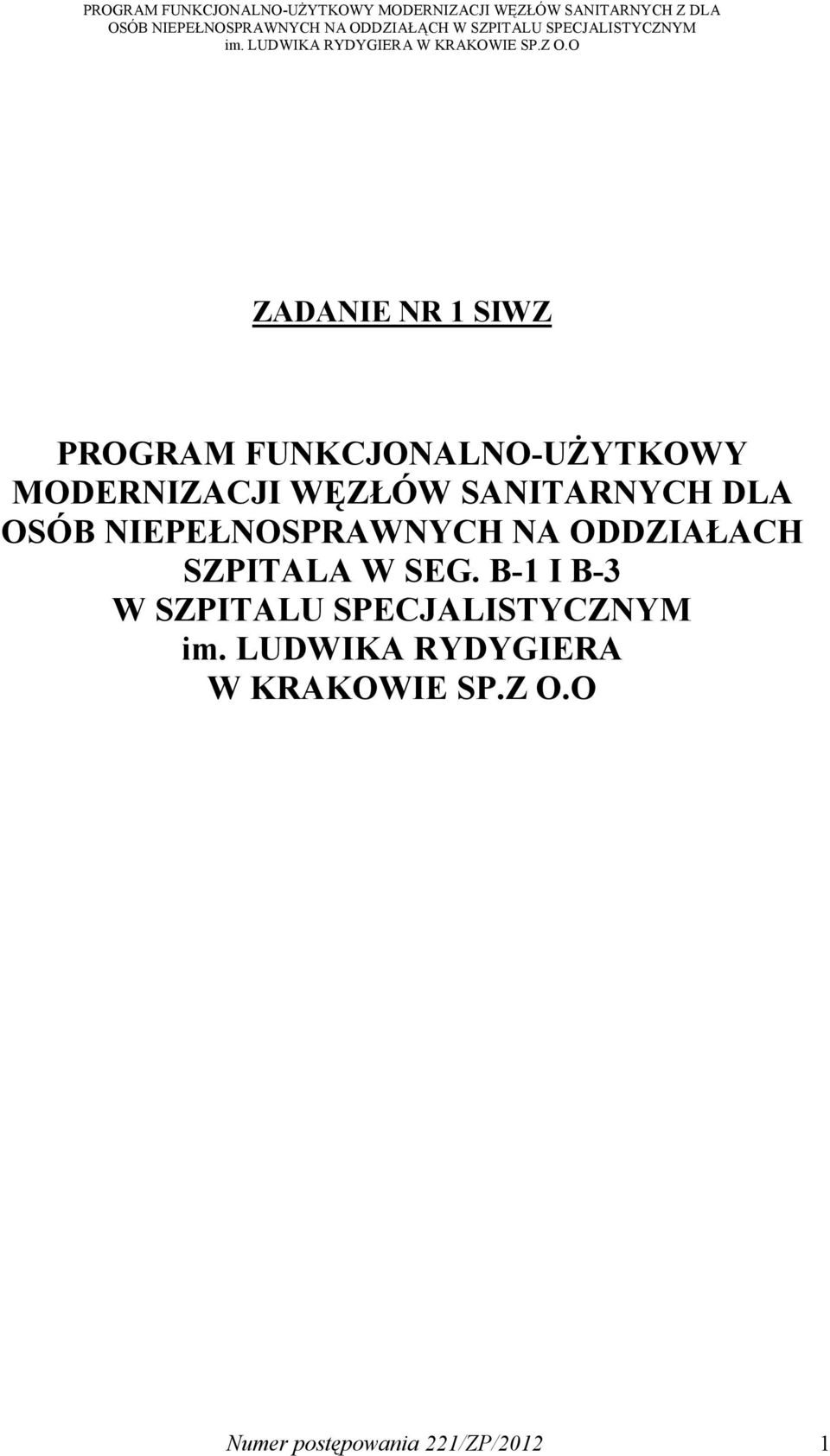

1 ZADANIE NR 1 SIWZ PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI WĘZŁÓW SANITARNYCH DLA OSÓB NIEPEŁNOSPRAWNYCH NA ODDZIAŁACH SZPITALA W SEG. B-1 I B-3 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE SP.Z O.O Numer postępowania 221/ZP/2012 1

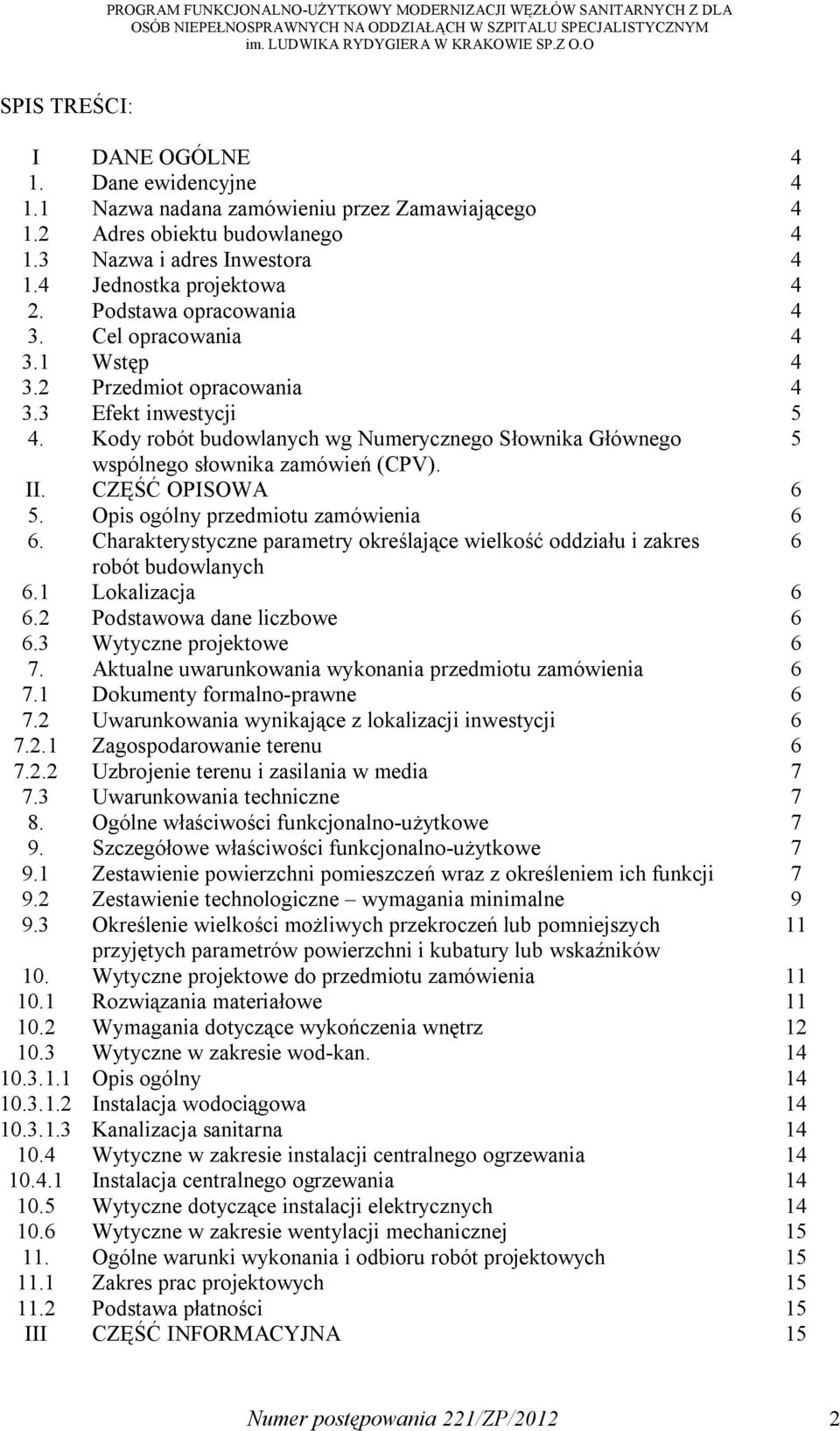

2 SPIS TREŚCI: I DANE OGÓLNE 4 1. Dane ewidencyjne Nazwa nadana zamówieniu przez Zamawiającego Adres obiektu budowlanego Nazwa i adres Inwestora Jednostka projektowa 4 2. Podstawa opracowania 4 3. Cel opracowania Wstęp Przedmiot opracowania Efekt inwestycji 5 4. Kody robót budowlanych wg Numerycznego Słownika Głównego 5 wspólnego słownika zamówień (CPV). II. CZĘŚĆ OPISOWA 6 5. Opis ogólny przedmiotu zamówienia 6 6. Charakterystyczne parametry określające wielkość oddziału i zakres 6 robót budowlanych 6.1 Lokalizacja Podstawowa dane liczbowe Wytyczne projektowe 6 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia Dokumenty formalno-prawne Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu Uzbrojenie terenu i zasilania w media Uwarunkowania techniczne 7 8. Ogólne właściwości funkcjonalno-użytkowe 7 9. Szczegółowe właściwości funkcjonalno-użytkowe Zestawienie powierzchni pomieszczeń wraz z określeniem ich funkcji Zestawienie technologiczne wymagania minimalne Określenie wielkości możliwych przekroczeń lub pomniejszych 11 przyjętych parametrów powierzchni i kubatury lub wskaźników 10. Wytyczne projektowe do przedmiotu zamówienia Rozwiązania materiałowe Wymagania dotyczące wykończenia wnętrz Wytyczne w zakresie wod-kan Opis ogólny Instalacja wodociągowa Kanalizacja sanitarna Wytyczne w zakresie instalacji centralnego ogrzewania Instalacja centralnego ogrzewania Wytyczne dotyczące instalacji elektrycznych Wytyczne w zakresie wentylacji mechanicznej Ogólne warunki wykonania i odbioru robót projektowych Zakres prac projektowych Podstawa płatności 15 III CZĘŚĆ INFORMACYJNA 15 Numer postępowania 221/ZP/2012 2

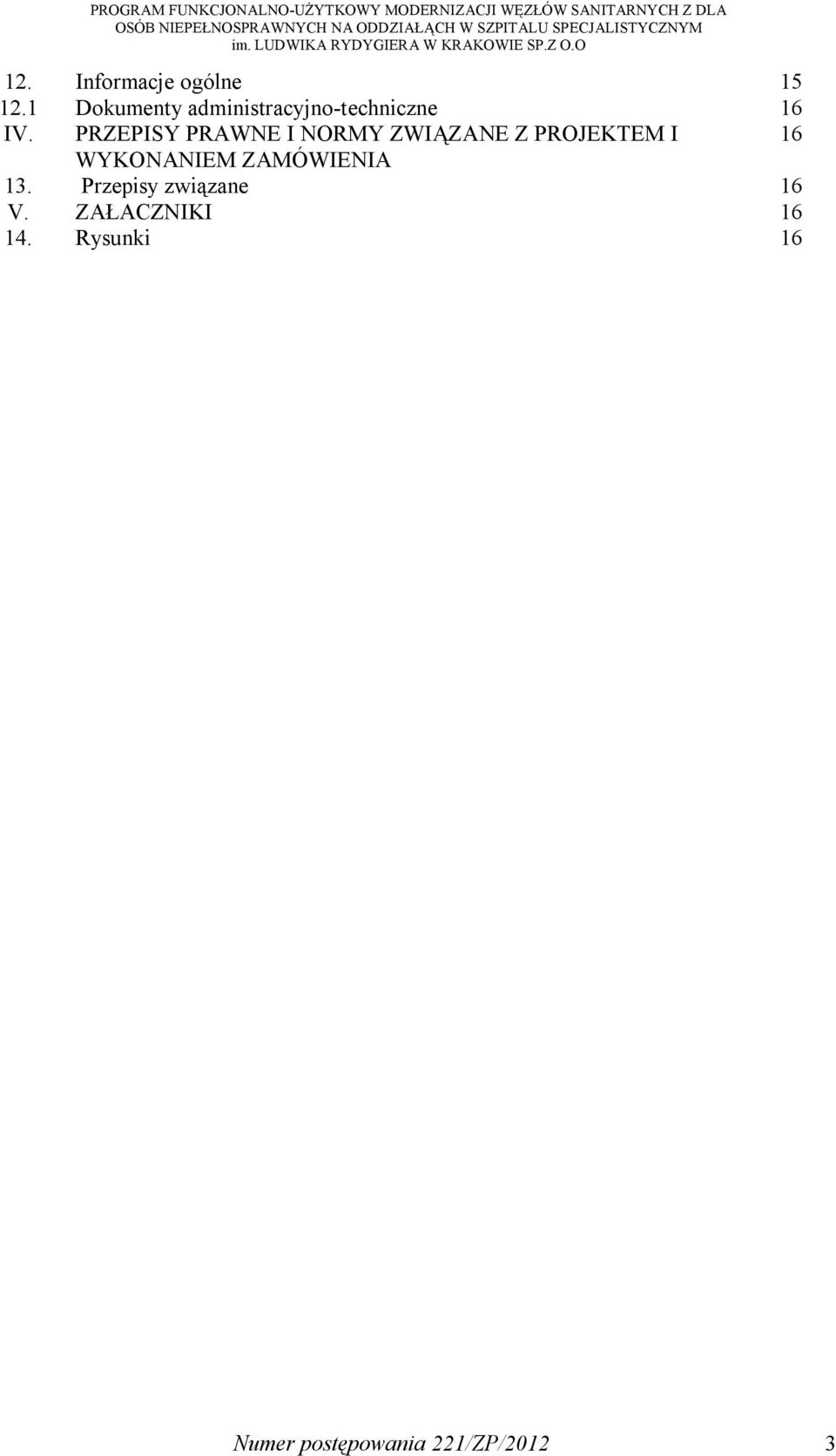

3 12. Informacje ogólne Dokumenty administracyjno-techniczne 16 IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I 16 WYKONANIEM ZAMÓWIENIA 13. Przepisy związane 16 V. ZAŁACZNIKI Rysunki 16 Numer postępowania 221/ZP/2012 3

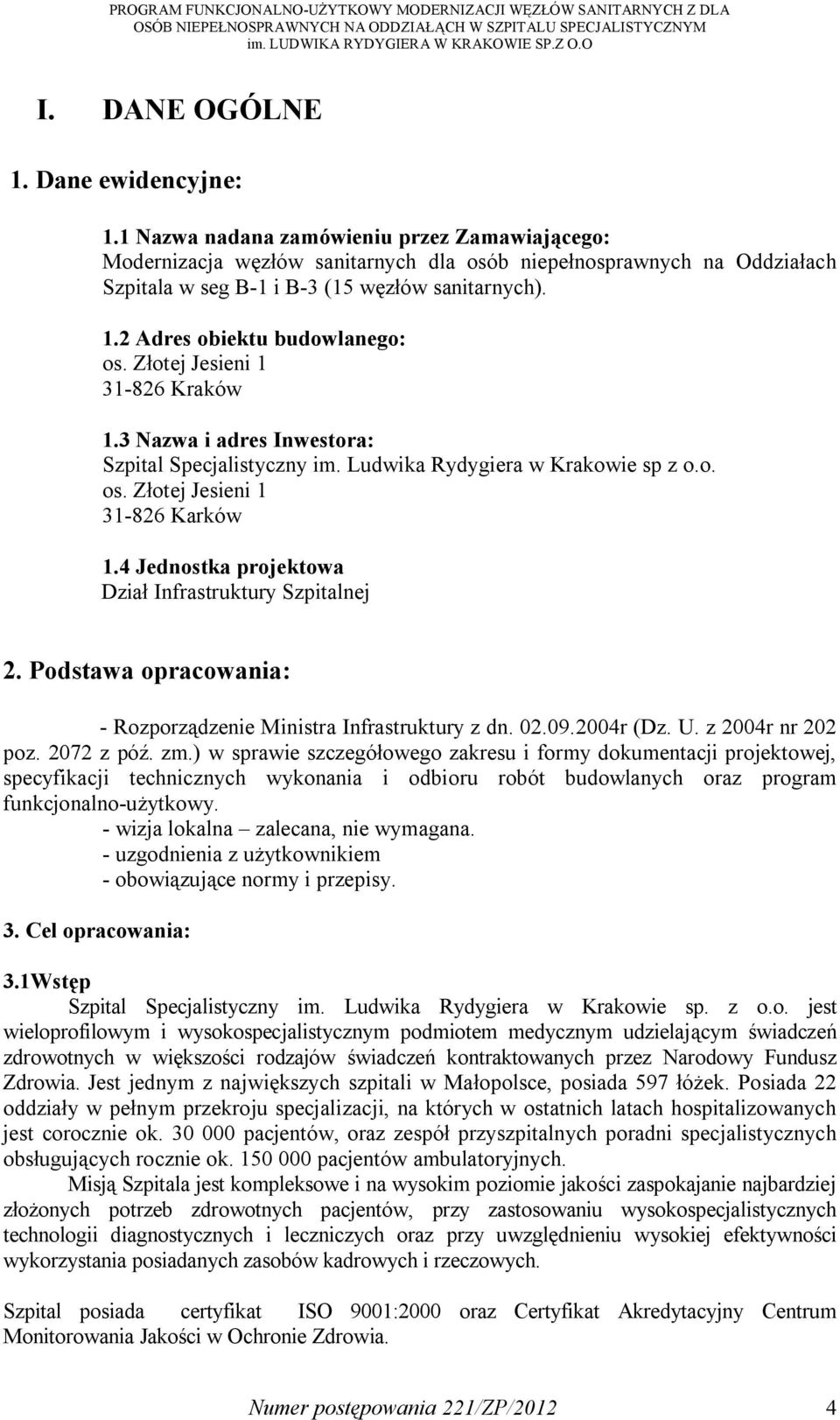

4 I. DANE OGÓLNE 1. Dane ewidencyjne: 1.1 Nazwa nadana zamówieniu przez Zamawiającego: Modernizacja węzłów sanitarnych dla osób niepełnosprawnych na Oddziałach Szpitala w seg B-1 i B-3 (15 węzłów sanitarnych). 1.2 Adres obiektu budowlanego: os. Złotej Jesieni Kraków 1.3 Nazwa i adres Inwestora: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp z o.o. os. Złotej Jesieni Karków 1.4 Jednostka projektowa Dział Infrastruktury Szpitalnej 2. Podstawa opracowania: - Rozporządzenie Ministra Infrastruktury z dn r (Dz. U. z 2004r nr 202 poz z póź. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz program funkcjonalno-użytkowy. - wizja lokalna zalecana, nie wymagana. - uzgodnienia z użytkownikiem - obowiązujące normy i przepisy. 3. Cel opracowania: 3.1Wstęp Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp. z o.o. jest wieloprofilowym i wysokospecjalistycznym podmiotem medycznym udzielającym świadczeń zdrowotnych w większości rodzajów świadczeń kontraktowanych przez Narodowy Fundusz Zdrowia. Jest jednym z największych szpitali w Małopolsce, posiada 597 łóżek. Posiada 22 oddziały w pełnym przekroju specjalizacji, na których w ostatnich latach hospitalizowanych jest corocznie ok pacjentów, oraz zespół przyszpitalnych poradni specjalistycznych obsługujących rocznie ok pacjentów ambulatoryjnych. Misją Szpitala jest kompleksowe i na wysokim poziomie jakości zaspokajanie najbardziej złożonych potrzeb zdrowotnych pacjentów, przy zastosowaniu wysokospecjalistycznych technologii diagnostycznych i leczniczych oraz przy uwzględnieniu wysokiej efektywności wykorzystania posiadanych zasobów kadrowych i rzeczowych. Szpital posiada certyfikat ISO 9001:2000 oraz Certyfikat Akredytacyjny Centrum Monitorowania Jakości w Ochronie Zdrowia. Numer postępowania 221/ZP/2012 4

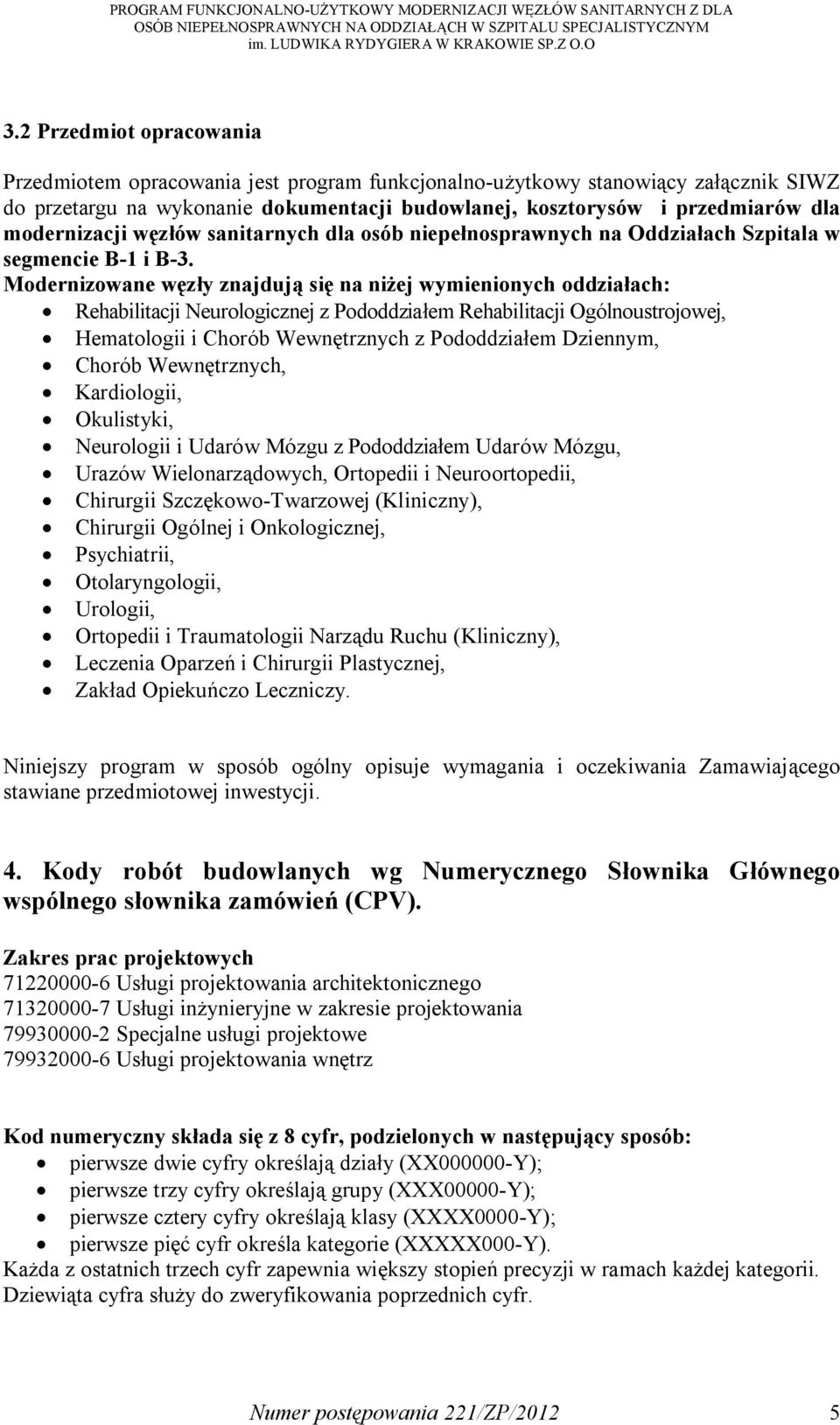

5 3.2 Przedmiot opracowania Przedmiotem opracowania jest program funkcjonalno-użytkowy stanowiący załącznik SIWZ do przetargu na wykonanie dokumentacji budowlanej, kosztorysów i przedmiarów dla modernizacji węzłów sanitarnych dla osób niepełnosprawnych na Oddziałach Szpitala w segmencie B-1 i B-3. Modernizowane węzły znajdują się na niżej wymienionych oddziałach: Rehabilitacji Neurologicznej z Pododdziałem Rehabilitacji Ogólnoustrojowej, Hematologii i Chorób Wewnętrznych z Pododdziałem Dziennym, Chorób Wewnętrznych, Kardiologii, Okulistyki, Neurologii i Udarów Mózgu z Pododdziałem Udarów Mózgu, Urazów Wielonarządowych, Ortopedii i Neuroortopedii, Chirurgii Szczękowo-Twarzowej (Kliniczny), Chirurgii Ogólnej i Onkologicznej, Psychiatrii, Otolaryngologii, Urologii, Ortopedii i Traumatologii Narządu Ruchu (Kliniczny), Leczenia Oparzeń i Chirurgii Plastycznej, Zakład Opiekuńczo Leczniczy. Niniejszy program w sposób ogólny opisuje wymagania i oczekiwania Zamawiającego stawiane przedmiotowej inwestycji. 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). Zakres prac projektowych Usługi projektowania architektonicznego Usługi inżynieryjne w zakresie projektowania Specjalne usługi projektowe Usługi projektowania wnętrz Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: pierwsze dwie cyfry określają działy (XX Y); pierwsze trzy cyfry określają grupy (XXX00000-Y); pierwsze cztery cyfry określają klasy (XXXX0000-Y); pierwsze pięć cyfr określa kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Dziewiąta cyfra służy do zweryfikowania poprzednich cyfr. Numer postępowania 221/ZP/2012 5

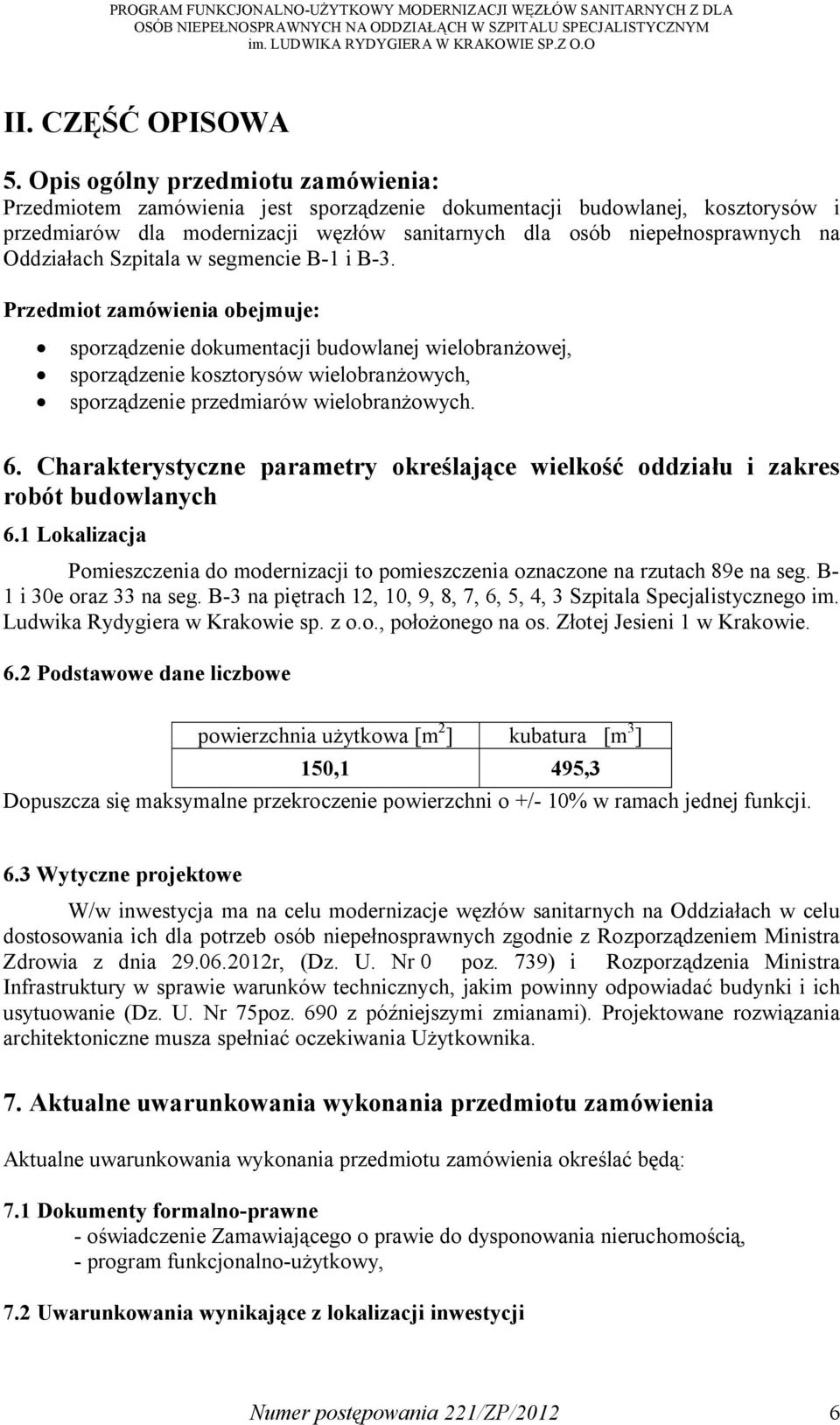

6 II. CZĘŚĆ OPISOWA 5. Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest sporządzenie dokumentacji budowlanej, kosztorysów i przedmiarów dla modernizacji węzłów sanitarnych dla osób niepełnosprawnych na Oddziałach Szpitala w segmencie B-1 i B-3. Przedmiot zamówienia obejmuje: sporządzenie dokumentacji budowlanej wielobranżowej, sporządzenie kosztorysów wielobranżowych, sporządzenie przedmiarów wielobranżowych. 6. Charakterystyczne parametry określające wielkość oddziału i zakres robót budowlanych 6.1 Lokalizacja Pomieszczenia do modernizacji to pomieszczenia oznaczone na rzutach 89e na seg. B- 1 i 30e oraz 33 na seg. B-3 na piętrach 12, 10, 9, 8, 7, 6, 5, 4, 3 Szpitala Specjalistycznego im. Ludwika Rydygiera w Krakowie sp. z o.o., położonego na os. Złotej Jesieni 1 w Krakowie. 6.2 Podstawowe dane liczbowe powierzchnia użytkowa [m 2 ] kubatura [m 3 ] 150,1 495,3 Dopuszcza się maksymalne przekroczenie powierzchni o +/- 10% w ramach jednej funkcji. 6.3 Wytyczne projektowe W/w inwestycja ma na celu modernizacje węzłów sanitarnych na Oddziałach w celu dostosowania ich dla potrzeb osób niepełnosprawnych zgodnie z Rozporządzeniem Ministra Zdrowia z dnia r, (Dz. U. Nr 0 poz. 739) i Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. Nr 75poz. 690 z późniejszymi zmianami). Projektowane rozwiązania architektoniczne musza spełniać oczekiwania Użytkownika. 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą: 7.1 Dokumenty formalno-prawne - oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, - program funkcjonalno-użytkowy, 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Numer postępowania 221/ZP/2012 6

7 7.2.1 Zagospodarowanie terenu. W związku z przedmiotową inwestycją nie zachodzi zmiana zagospodarowania terenu Uzbrojenie terenu i zasilanie w media. Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy budynku Szpitala. 7.3 Uwarunkowania techniczne Wyburzenia ścian działowych nie naruszają układu konstrukcyjnego budynku. 8. Ogólne właściwości funkcjonalno-użytkowe Proponowane materiały budowlane, instalacyjne i wykończeniowe oraz technologie w dokumentacji muszą zapewnić niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez Zamawiającego standardu wykończenia i użytkowania. Dokumentację należy wykonać zgodnie z wymaganiami obowiązujących norm i przepisów. Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu energii, zarówno cieplnej jak i elektrycznej. 9. Szczegółowe właściwości funkcjonalno-użytkowe Wyrażone we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą (PN-ISO 9836:1997). 9.1 Zestawienie modernizowanych pomieszczeń. nr pom. Nazwa pomieszczenia Pow. użytkowa [m 2 ] Segment B-1 Oddział Rehabilitacji Neurologicznej z Pododdziałem Rehabilitacji Ogólnoustrojowej 13/89e Węzeł sanitarny 9,70 Oddział Chorób Wewnętrznych 11/89e Węzeł sanitarny 9,70 Oddział Kardiologii 10/89e Węzeł sanitarny 9,70 Oddział Okulistyki 9/89e Węzeł sanitarny 9,70 Oddział Neurologii i Udarów Mózgu 8/89e Węzeł sanitarny 9,70 Oddział Urazów Wielonarządowych, Ortopedii i Neuroortopedii 7/89e Węzeł sanitarny 9,70 Oddział Chirurgii Szczękowo-Twarzowej 6/89e Węzeł sanitarny 9,70 Oddział Chirurgii Ogólnej 5/89e Węzeł sanitarny 9,70 Oddział Psychiatrii 4/89e Węzeł sanitarny 9,70 Segment B-3 Numer postępowania 221/ZP/2012 7

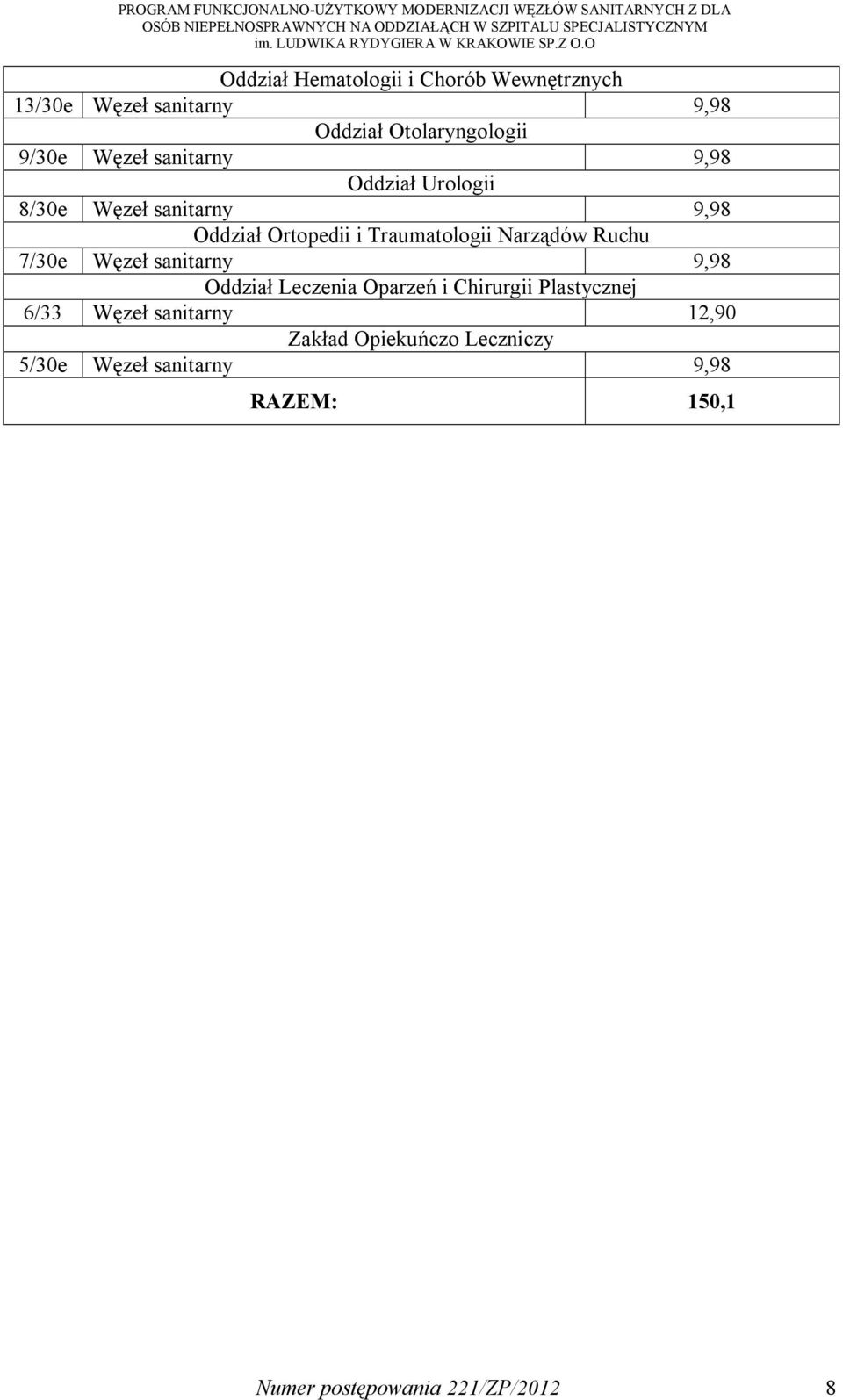

8 Oddział Hematologii i Chorób Wewnętrznych 13/30e Węzeł sanitarny 9,98 Oddział Otolaryngologii 9/30e Węzeł sanitarny 9,98 Oddział Urologii 8/30e Węzeł sanitarny 9,98 Oddział Ortopedii i Traumatologii Narządów Ruchu 7/30e Węzeł sanitarny 9,98 Oddział Leczenia Oparzeń i Chirurgii Plastycznej 6/33 Węzeł sanitarny 12,90 Zakład Opiekuńczo Leczniczy 5/30e Węzeł sanitarny 9,98 RAZEM: 150,1 Numer postępowania 221/ZP/2012 8

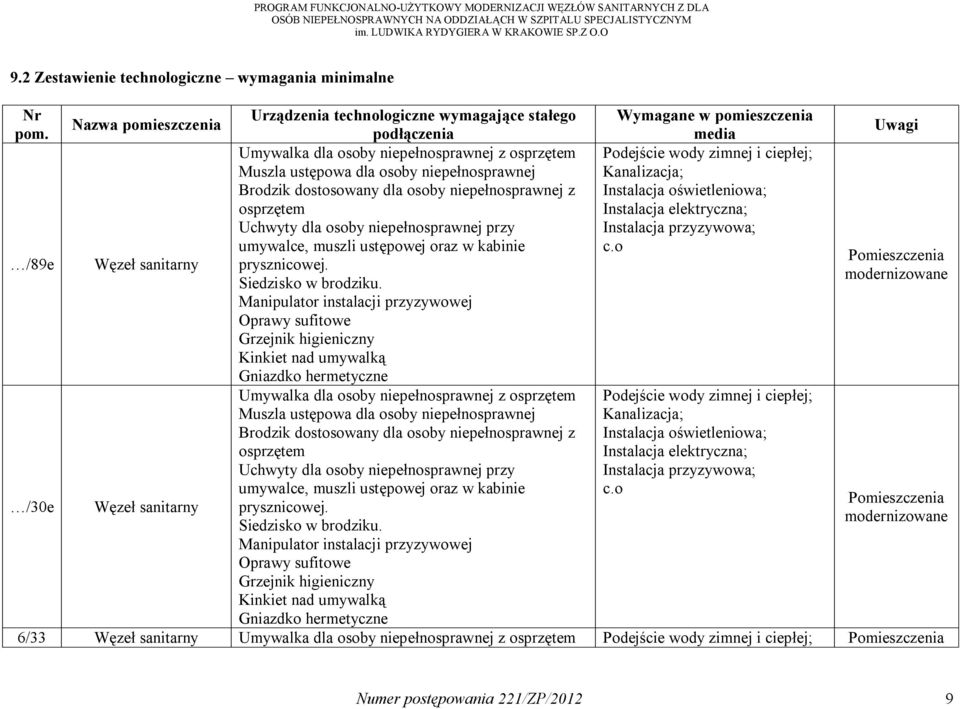

9 9.2 Zestawienie technologiczne wymagania minimalne Nr Urządzenia technologiczne wymagające stałego Wymagane w pomieszczenia Nazwa pomieszczenia pom. podłączenia media Uwagi Umywalka dla osoby niepełnosprawnej z osprzętem Muszla ustępowa dla osoby niepełnosprawnej Brodzik dostosowany dla osoby niepełnosprawnej z osprzętem Uchwyty dla osoby niepełnosprawnej przy Podejście wody zimnej i ciepłej; Kanalizacja; Instalacja oświetleniowa; Instalacja elektryczna; Instalacja przyzywowa; /89e Węzeł sanitarny umywalce, muszli ustępowej oraz w kabinie c.o Pomieszczenia prysznicowej. modernizowane Siedzisko w brodziku. Manipulator instalacji przyzywowej Oprawy sufitowe Grzejnik higieniczny Kinkiet nad umywalką Gniazdko hermetyczne Umywalka dla osoby niepełnosprawnej z osprzętem Muszla ustępowa dla osoby niepełnosprawnej Brodzik dostosowany dla osoby niepełnosprawnej z osprzętem Uchwyty dla osoby niepełnosprawnej przy Podejście wody zimnej i ciepłej; Kanalizacja; Instalacja oświetleniowa; Instalacja elektryczna; Instalacja przyzywowa; /30e Węzeł sanitarny umywalce, muszli ustępowej oraz w kabinie c.o Pomieszczenia prysznicowej. modernizowane Siedzisko w brodziku. Manipulator instalacji przyzywowej Oprawy sufitowe Grzejnik higieniczny Kinkiet nad umywalką Gniazdko hermetyczne 6/33 Węzeł sanitarny Umywalka dla osoby niepełnosprawnej z osprzętem Podejście wody zimnej i ciepłej; Pomieszczenia Numer postępowania 221/ZP/2012 9

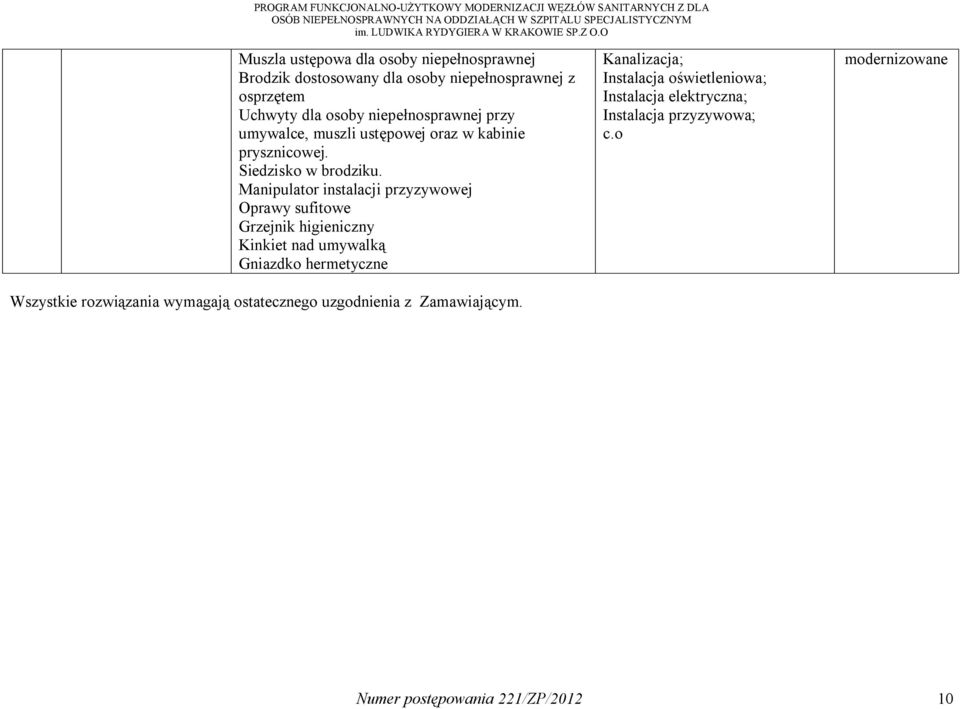

10 Muszla ustępowa dla osoby niepełnosprawnej Brodzik dostosowany dla osoby niepełnosprawnej z osprzętem Uchwyty dla osoby niepełnosprawnej przy umywalce, muszli ustępowej oraz w kabinie prysznicowej. Siedzisko w brodziku. Manipulator instalacji przyzywowej Oprawy sufitowe Grzejnik higieniczny Kinkiet nad umywalką Gniazdko hermetyczne Wszystkie rozwiązania wymagają ostatecznego uzgodnienia z Zamawiającym. Kanalizacja; Instalacja oświetleniowa; Instalacja elektryczna; Instalacja przyzywowa; c.o modernizowane Numer postępowania 221/ZP/

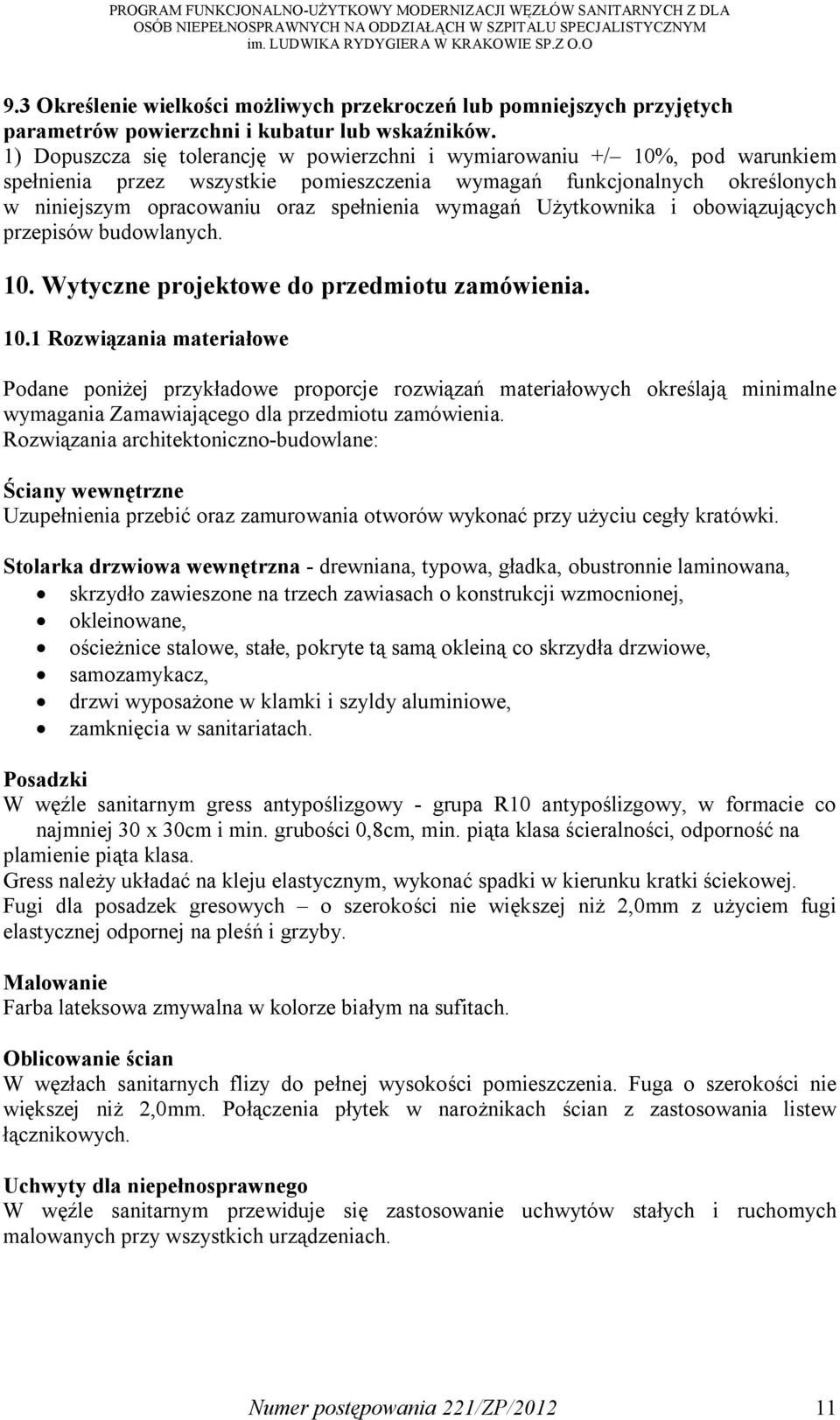

11 9.3 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatur lub wskaźników. 1) Dopuszcza się tolerancję w powierzchni i wymiarowaniu +/ 10%, pod warunkiem spełnienia przez wszystkie pomieszczenia wymagań funkcjonalnych określonych w niniejszym opracowaniu oraz spełnienia wymagań Użytkownika i obowiązujących przepisów budowlanych. 10. Wytyczne projektowe do przedmiotu zamówienia Rozwiązania materiałowe Podane poniżej przykładowe proporcje rozwiązań materiałowych określają minimalne wymagania Zamawiającego dla przedmiotu zamówienia. Rozwiązania architektoniczno-budowlane: Ściany wewnętrzne Uzupełnienia przebić oraz zamurowania otworów wykonać przy użyciu cegły kratówki. Stolarka drzwiowa wewnętrzna - drewniana, typowa, gładka, obustronnie laminowana, skrzydło zawieszone na trzech zawiasach o konstrukcji wzmocnionej, okleinowane, ościeżnice stalowe, stałe, pokryte tą samą okleiną co skrzydła drzwiowe, samozamykacz, drzwi wyposażone w klamki i szyldy aluminiowe, zamknięcia w sanitariatach. Posadzki W węźle sanitarnym gress antypoślizgowy - grupa R10 antypoślizgowy, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Gress należy układać na kleju elastycznym, wykonać spadki w kierunku kratki ściekowej. Fugi dla posadzek gresowych o szerokości nie większej niż 2,0mm z użyciem fugi elastycznej odpornej na pleśń i grzyby. Malowanie Farba lateksowa zmywalna w kolorze białym na sufitach. Oblicowanie ścian W węzłach sanitarnych flizy do pełnej wysokości pomieszczenia. Fuga o szerokości nie większej niż 2,0mm. Połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Uchwyty dla niepełnosprawnego W węźle sanitarnym przewiduje się zastosowanie uchwytów stałych i ruchomych malowanych przy wszystkich urządzeniach. Numer postępowania 221/ZP/

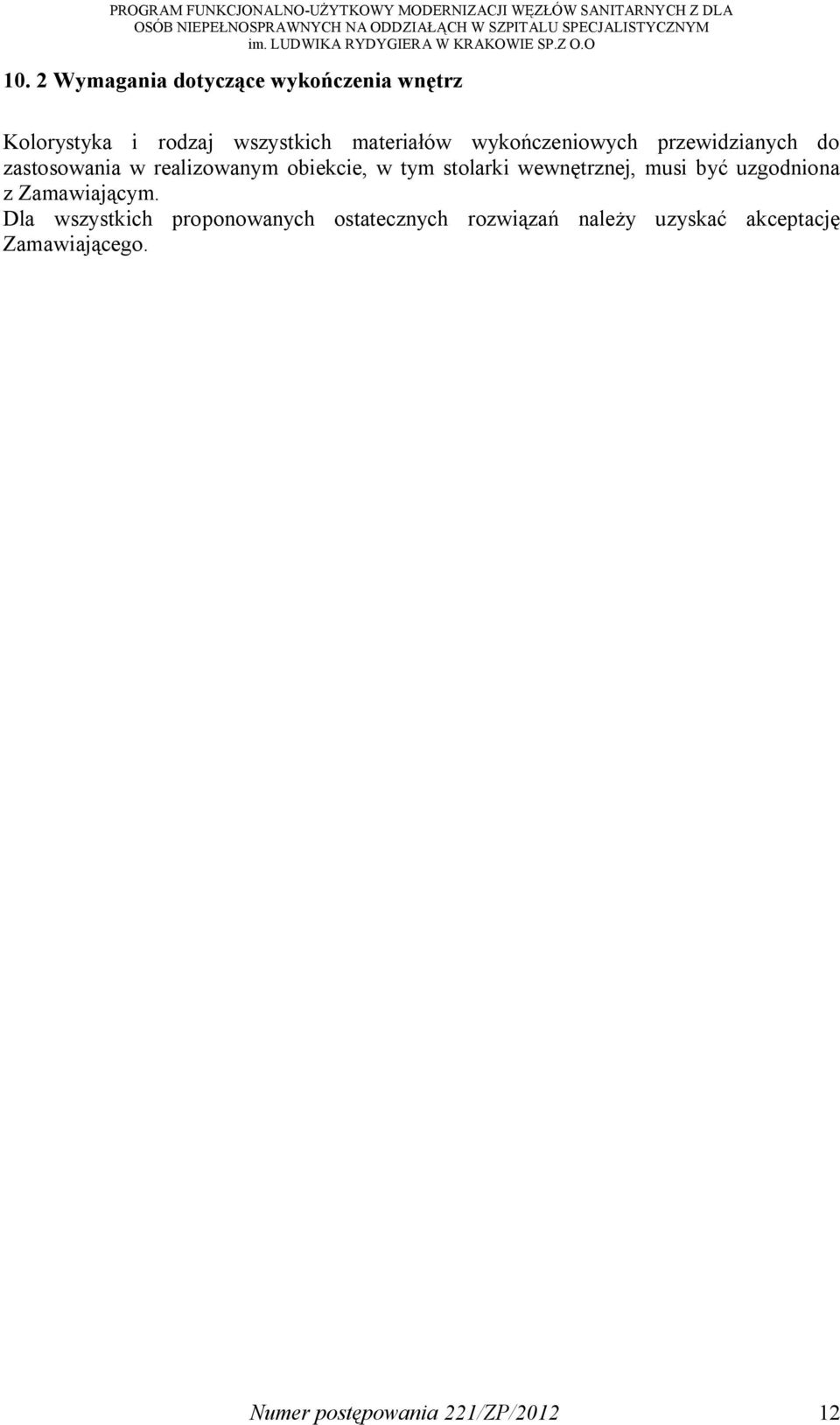

12 10. 2 Wymagania dotyczące wykończenia wnętrz Kolorystyka i rodzaj wszystkich materiałów wykończeniowych przewidzianych do zastosowania w realizowanym obiekcie, w tym stolarki wewnętrznej, musi być uzgodniona z Zamawiającym. Dla wszystkich proponowanych ostatecznych rozwiązań należy uzyskać akceptację Zamawiającego. Numer postępowania 221/ZP/

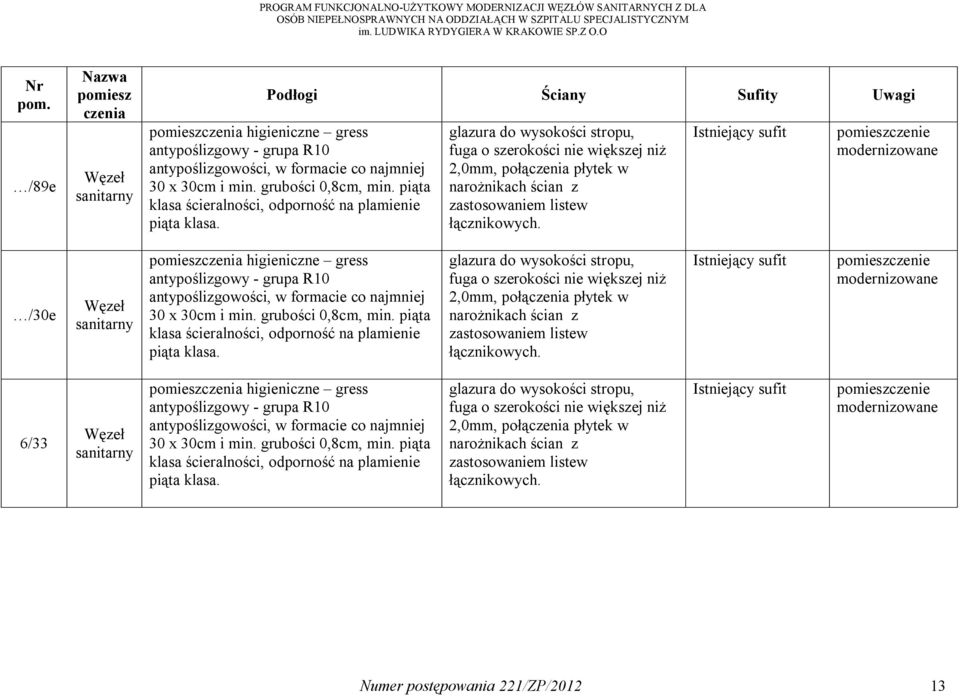

13 Nr pom. /89e Nazwa pomiesz czenia Węzeł sanitarny Podłogi Ściany Sufity Uwagi pomieszczenia higieniczne gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. glazura do wysokości stropu, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych. Istniejący sufit pomieszczenie modernizowane /30e Węzeł sanitarny pomieszczenia higieniczne gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. glazura do wysokości stropu, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych. Istniejący sufit pomieszczenie modernizowane 6/33 Węzeł sanitarny pomieszczenia higieniczne gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. glazura do wysokości stropu, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych. Istniejący sufit pomieszczenie modernizowane Numer postępowania 221/ZP/

14 10.3 Wytyczne w zakresie wod-kan Projektowane wewnętrzne instalacje wod.-kan Opis ogólny Węzeł sanitarny musi zostać wyposażony w instalację wod.-kan.: instalacja wody zimnej, instalacja wody ciepłej i cyrkulacji, kanalizacja sanitarna, Instalacja wodociągowa W dokumentacji należy przewidzieć podpięcie nowo projektowanych urządzeń do istniejących pionów. Przewody wody zimnej i ciepłej prowadzone będą w posadzkach lub ścianach, piony zaś w istniejących szachtach. Podejścia do przyborów - w bruzdach pod tynkiem w izolacji z pianki PE. Podejścia do przyborów z polipropylenu typ 3 (PN 20) Kanalizacja sanitarna Należy zaprojektować podpięcie nowo projektowanych urządzeń do istniejących pionów kanalizacji sanitarnej Wyposażenie i montaż przyborów i urządzeń sanitarnych Należy zaprojektować biały montaż i armaturę (wszystkie baterie stojące z głowicami ceramicznymi) spełniającę wymagania zawarte w obowiązujących przepisach, w tym przepisach szczegółowych, dotyczących obiektów służby zdrowia Wytyczne w zakresie instalacji centralnego ogrzewania Instalacja centralnego ogrzewania Należy zaprojektować wymianę istniejących grzejników żeliwnych na grzejniki przeznaczone do stosowania w budynkach służby zdrowia z atestem higienicznym. Grzejniki muszą pokryć całkowicie straty cieplne poszczególnych pomieszczeń przy uwzględnieniu parametrów naszego czynnika grzewczego. Gałązki należy wykonać w zakresie niezbędnym dla prawidłowej pracy instalacji. Gałązki w bruzdach ściennych lub jako obudowane. Gałązki grzejnikowe prowadzić ze spadkiem min. 2% w celu umożliwienia odpowietrzenia oraz spuszczenia wody z grzejników Jako elementy grzejne zastosować grzejniki stalowe, płytowe, posiadające atest higieniczny do stosowania w obiektach służby zdrowia Wytyczne dotyczące instalacji elektrycznych Instalacje do zaprojektowania - Instalacje oświetlenia ogólnego podstawowego zasilana z tablic TON, - Instalacja przyzywowa, - Instalacja gniazd wtykowych 230V. Należy zaprojektować oświetlenie górne i kinkietowe zapewniające odpowiednie ilość lux do funkcji pomieszczenia. W węzłach sanitarnych należy zaprojektować lampy o szczelności IP65. W projekcie należy przewidzieć wpięcie do istniejącej instalacji oświetleniowej. Numer postępowania 221/ZP/

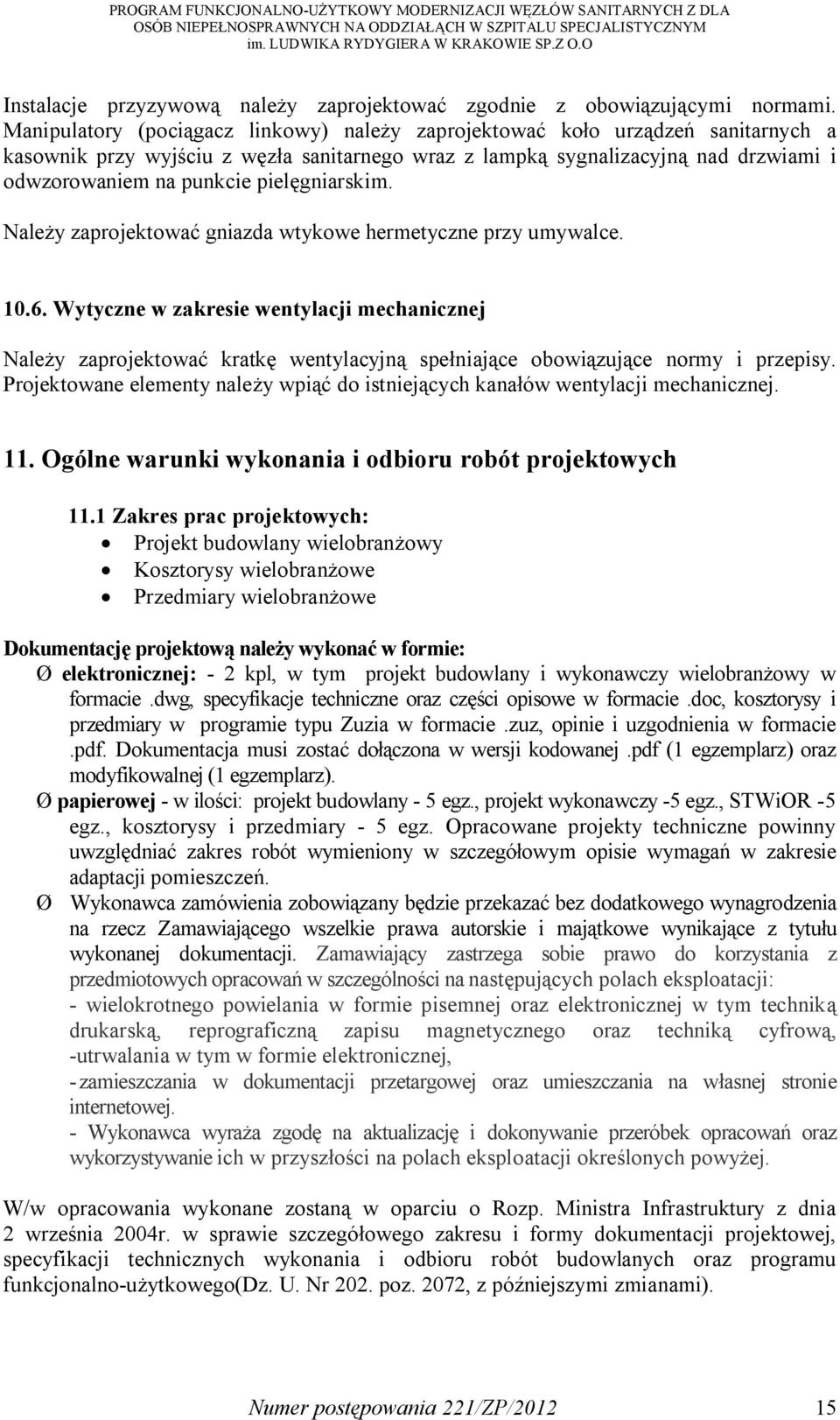

15 Instalacje przyzywową należy zaprojektować zgodnie z obowiązującymi normami. Manipulatory (pociągacz linkowy) należy zaprojektować koło urządzeń sanitarnych a kasownik przy wyjściu z węzła sanitarnego wraz z lampką sygnalizacyjną nad drzwiami i odwzorowaniem na punkcie pielęgniarskim. Należy zaprojektować gniazda wtykowe hermetyczne przy umywalce Wytyczne w zakresie wentylacji mechanicznej Należy zaprojektować kratkę wentylacyjną spełniające obowiązujące normy i przepisy. Projektowane elementy należy wpiąć do istniejących kanałów wentylacji mechanicznej. 11. Ogólne warunki wykonania i odbioru robót projektowych 11.1 Zakres prac projektowych: Projekt budowlany wielobranżowy Kosztorysy wielobranżowe Przedmiary wielobranżowe Dokumentację projektową należy wykonać w formie: Ø elektronicznej: - 2 kpl, w tym projekt budowlany i wykonawczy wielobranżowy w formacie.dwg, specyfikacje techniczne oraz części opisowe w formacie.doc, kosztorysy i przedmiary w programie typu Zuzia w formacie.zuz, opinie i uzgodnienia w formacie.pdf. Dokumentacja musi zostać dołączona w wersji kodowanej.pdf (1 egzemplarz) oraz modyfikowalnej (1 egzemplarz). Ø papierowej - w ilości: projekt budowlany - 5 egz., projekt wykonawczy -5 egz., STWiOR -5 egz., kosztorysy i przedmiary - 5 egz. Opracowane projekty techniczne powinny uwzględniać zakres robót wymieniony w szczegółowym opisie wymagań w zakresie adaptacji pomieszczeń. Ø Wykonawca zamówienia zobowiązany będzie przekazać bez dodatkowego wynagrodzenia na rzecz Zamawiającego wszelkie prawa autorskie i majątkowe wynikające z tytułu wykonanej dokumentacji. Zamawiający zastrzega sobie prawo do korzystania z przedmiotowych opracowań w szczególności na następujących polach eksploatacji: - wielokrotnego powielania w formie pisemnej oraz elektronicznej w tym techniką drukarską, reprograficzną zapisu magnetycznego oraz techniką cyfrową, -utrwalania w tym w formie elektronicznej, - zamieszczania w dokumentacji przetargowej oraz umieszczania na własnej stronie internetowej. - Wykonawca wyraża zgodę na aktualizację i dokonywanie przeróbek opracowań oraz wykorzystywanie ich w przyszłości na polach eksploatacji określonych powyżej. W/w opracowania wykonane zostaną w oparciu o Rozp. Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego(dz. U. Nr 202. poz. 2072, z późniejszymi zmianami). Numer postępowania 221/ZP/

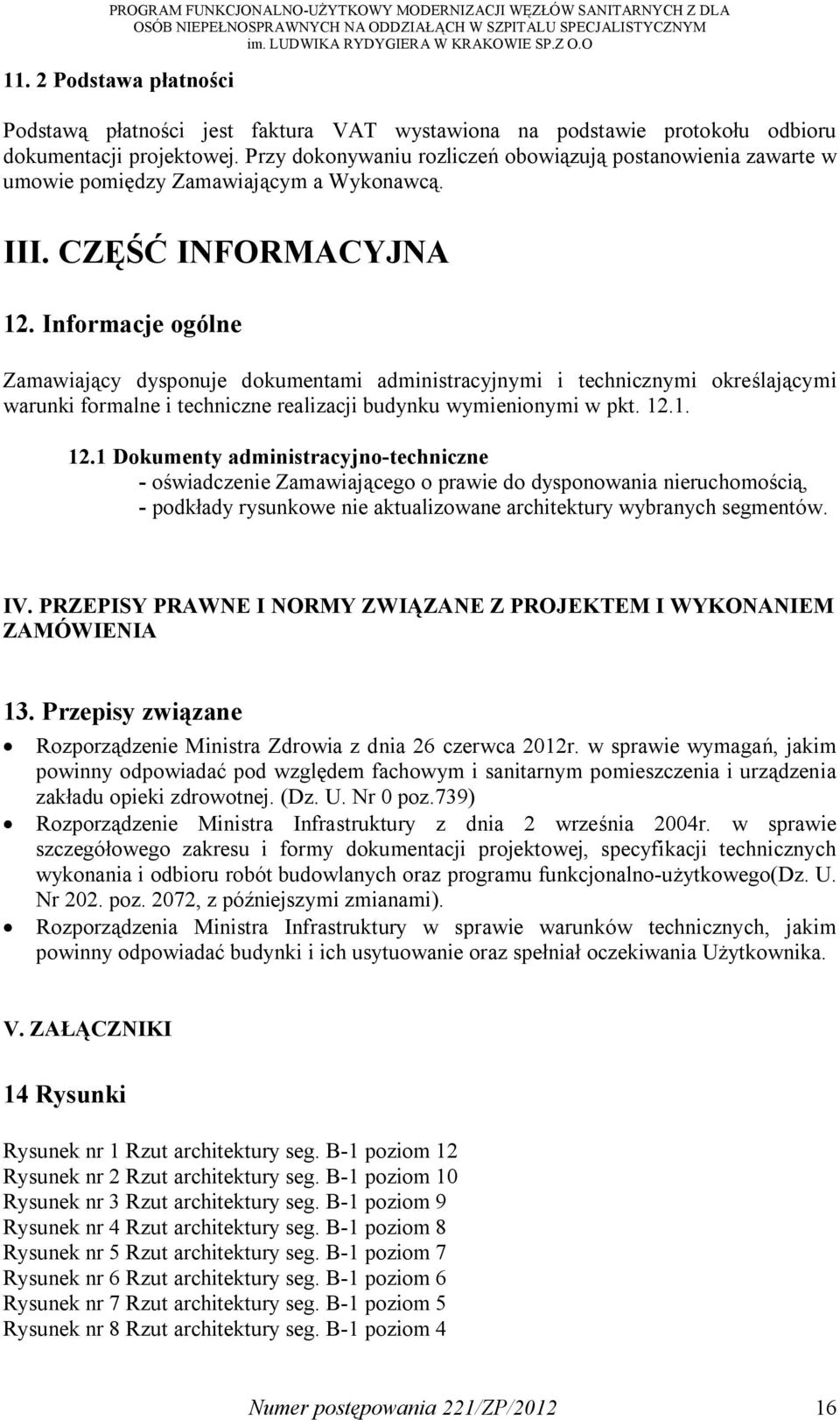

16 11. 2 Podstawa płatności Podstawą płatności jest faktura VAT wystawiona na podstawie protokołu odbioru dokumentacji projektowej. Przy dokonywaniu rozliczeń obowiązują postanowienia zawarte w umowie pomiędzy Zamawiającym a Wykonawcą. III. CZĘŚĆ INFORMACYJNA 12. Informacje ogólne Zamawiający dysponuje dokumentami administracyjnymi i technicznymi określającymi warunki formalne i techniczne realizacji budynku wymienionymi w pkt Dokumenty administracyjno-techniczne - oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, - podkłady rysunkowe nie aktualizowane architektury wybranych segmentów. IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ZAMÓWIENIA 13. Przepisy związane Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej. (Dz. U. Nr 0 poz.739) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego(dz. U. Nr 202. poz. 2072, z późniejszymi zmianami). Rozporządzenia Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie oraz spełniał oczekiwania Użytkownika. V. ZAŁĄCZNIKI 14 Rysunki Rysunek nr 1 Rzut architektury seg. B-1 poziom 12 Rysunek nr 2 Rzut architektury seg. B-1 poziom 10 Rysunek nr 3 Rzut architektury seg. B-1 poziom 9 Rysunek nr 4 Rzut architektury seg. B-1 poziom 8 Rysunek nr 5 Rzut architektury seg. B-1 poziom 7 Rysunek nr 6 Rzut architektury seg. B-1 poziom 6 Rysunek nr 7 Rzut architektury seg. B-1 poziom 5 Rysunek nr 8 Rzut architektury seg. B-1 poziom 4 Numer postępowania 221/ZP/

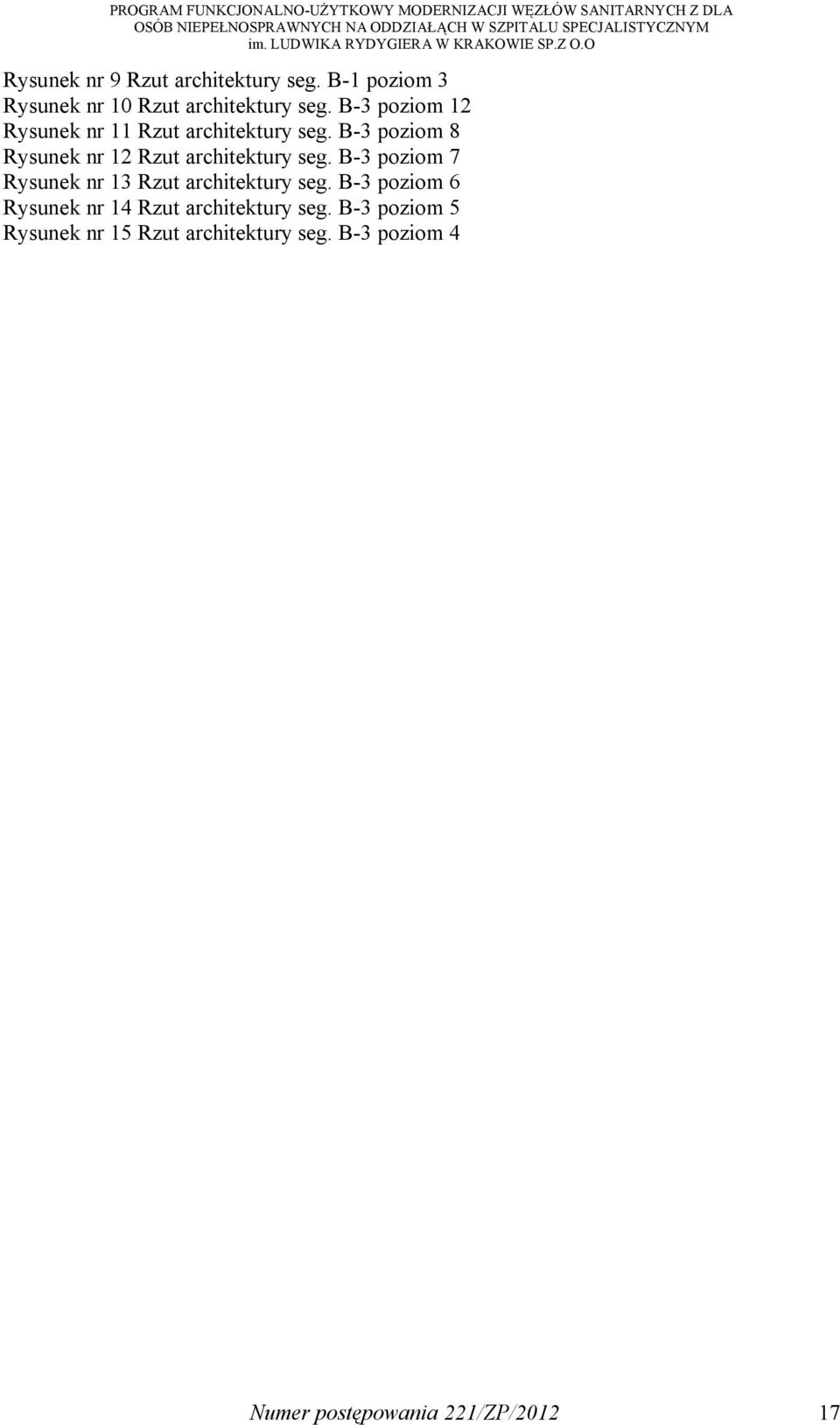

17 Rysunek nr 9 Rzut architektury seg. B-1 poziom 3 Rysunek nr 10 Rzut architektury seg. B-3 poziom 12 Rysunek nr 11 Rzut architektury seg. B-3 poziom 8 Rysunek nr 12 Rzut architektury seg. B-3 poziom 7 Rysunek nr 13 Rzut architektury seg. B-3 poziom 6 Rysunek nr 14 Rzut architektury seg. B-3 poziom 5 Rysunek nr 15 Rzut architektury seg. B-3 poziom 4 Numer postępowania 221/ZP/
