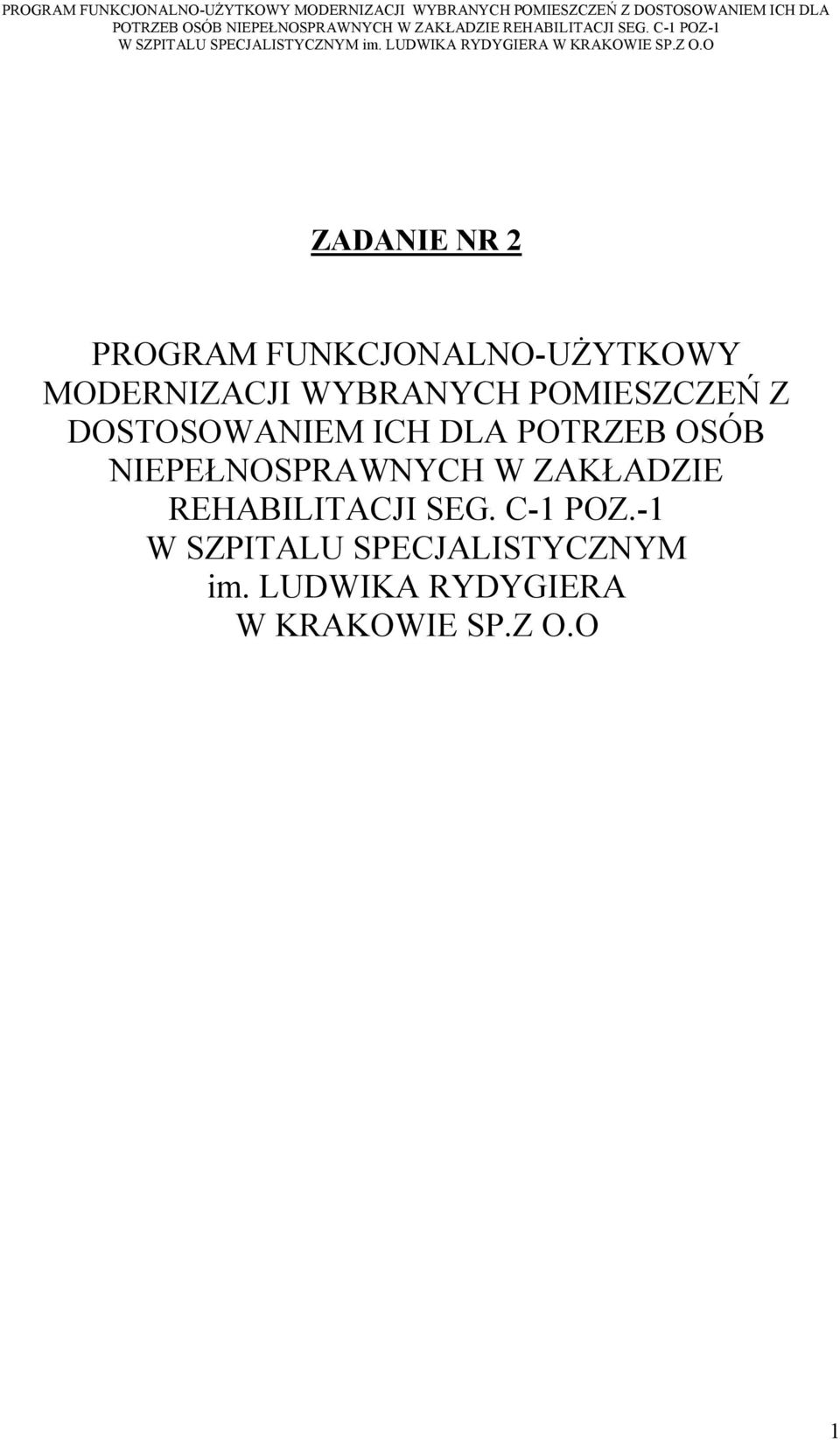

1 ZADANIE NR 2 PROGRAM FUNKCJONALNO-UŻYTKOWY MODERNIZACJI WYBRANYCH POMIESZCZEŃ Z DOSTOSOWANIEM ICH DLA POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W ZAKŁADZIE REHABILITACJI SEG. C-1 POZ.-1 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE SP.Z O.O 1

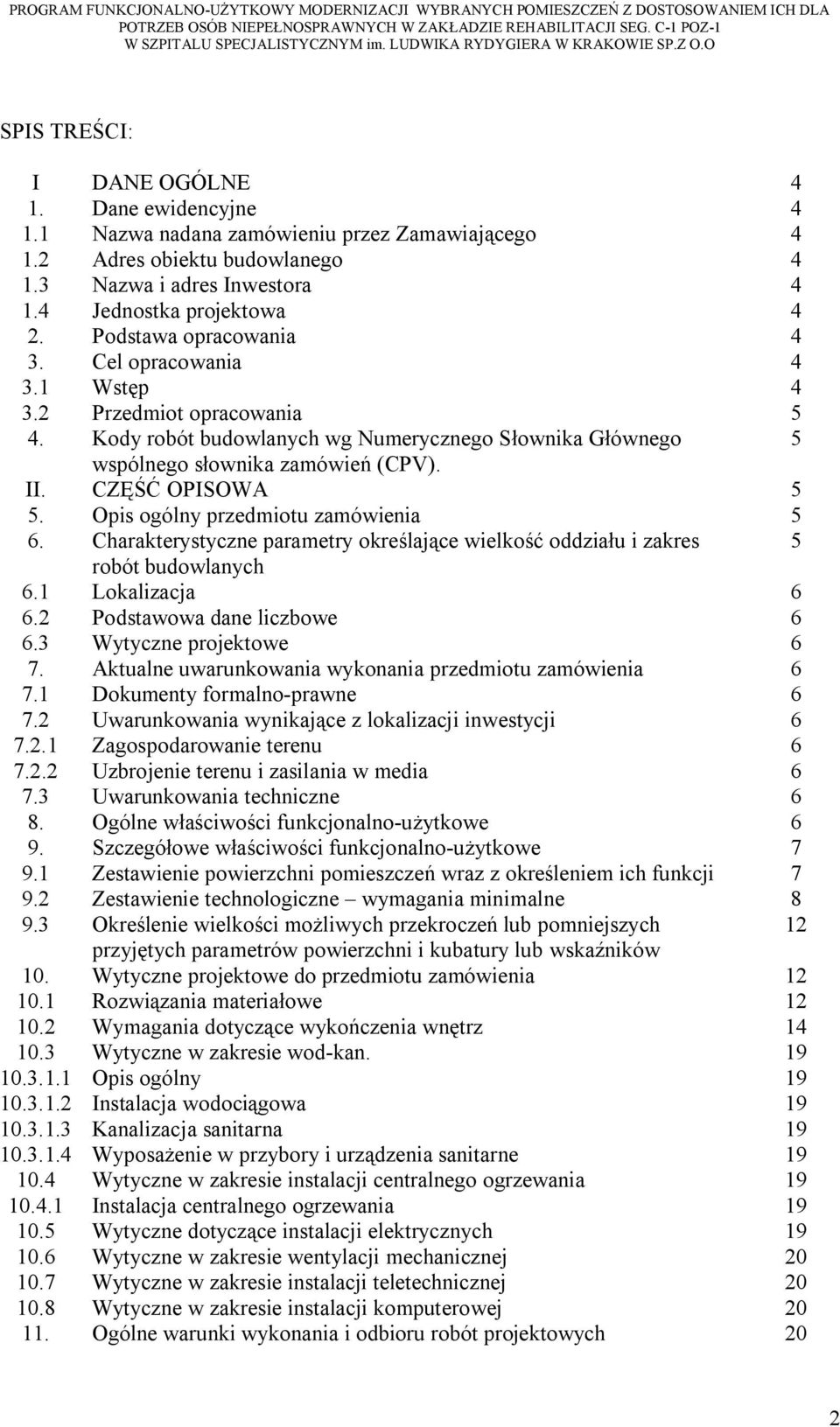

2 SPIS TREŚCI: I DANE OGÓLNE 4 1. Dane ewidencyjne Nazwa nadana zamówieniu przez Zamawiającego Adres obiektu budowlanego Nazwa i adres Inwestora Jednostka projektowa 4 2. Podstawa opracowania 4 3. Cel opracowania Wstęp Przedmiot opracowania 5 4. Kody robót budowlanych wg Numerycznego Słownika Głównego 5 wspólnego słownika zamówień (CPV). II. CZĘŚĆ OPISOWA 5 5. Opis ogólny przedmiotu zamówienia 5 6. Charakterystyczne parametry określające wielkość oddziału i zakres 5 robót budowlanych 6.1 Lokalizacja Podstawowa dane liczbowe Wytyczne projektowe 6 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia Dokumenty formalno-prawne Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu Uzbrojenie terenu i zasilania w media Uwarunkowania techniczne 6 8. Ogólne właściwości funkcjonalno-użytkowe 6 9. Szczegółowe właściwości funkcjonalno-użytkowe Zestawienie powierzchni pomieszczeń wraz z określeniem ich funkcji Zestawienie technologiczne wymagania minimalne Określenie wielkości możliwych przekroczeń lub pomniejszych 12 przyjętych parametrów powierzchni i kubatury lub wskaźników 10. Wytyczne projektowe do przedmiotu zamówienia Rozwiązania materiałowe Wymagania dotyczące wykończenia wnętrz Wytyczne w zakresie wod-kan Opis ogólny Instalacja wodociągowa Kanalizacja sanitarna Wyposażenie w przybory i urządzenia sanitarne Wytyczne w zakresie instalacji centralnego ogrzewania Instalacja centralnego ogrzewania Wytyczne dotyczące instalacji elektrycznych Wytyczne w zakresie wentylacji Wytyczne w zakresie instalacji teletechnicznej Wytyczne w zakresie instalacji komputerowej Ogólne warunki wykonania i odbioru robót projektowych 20 2

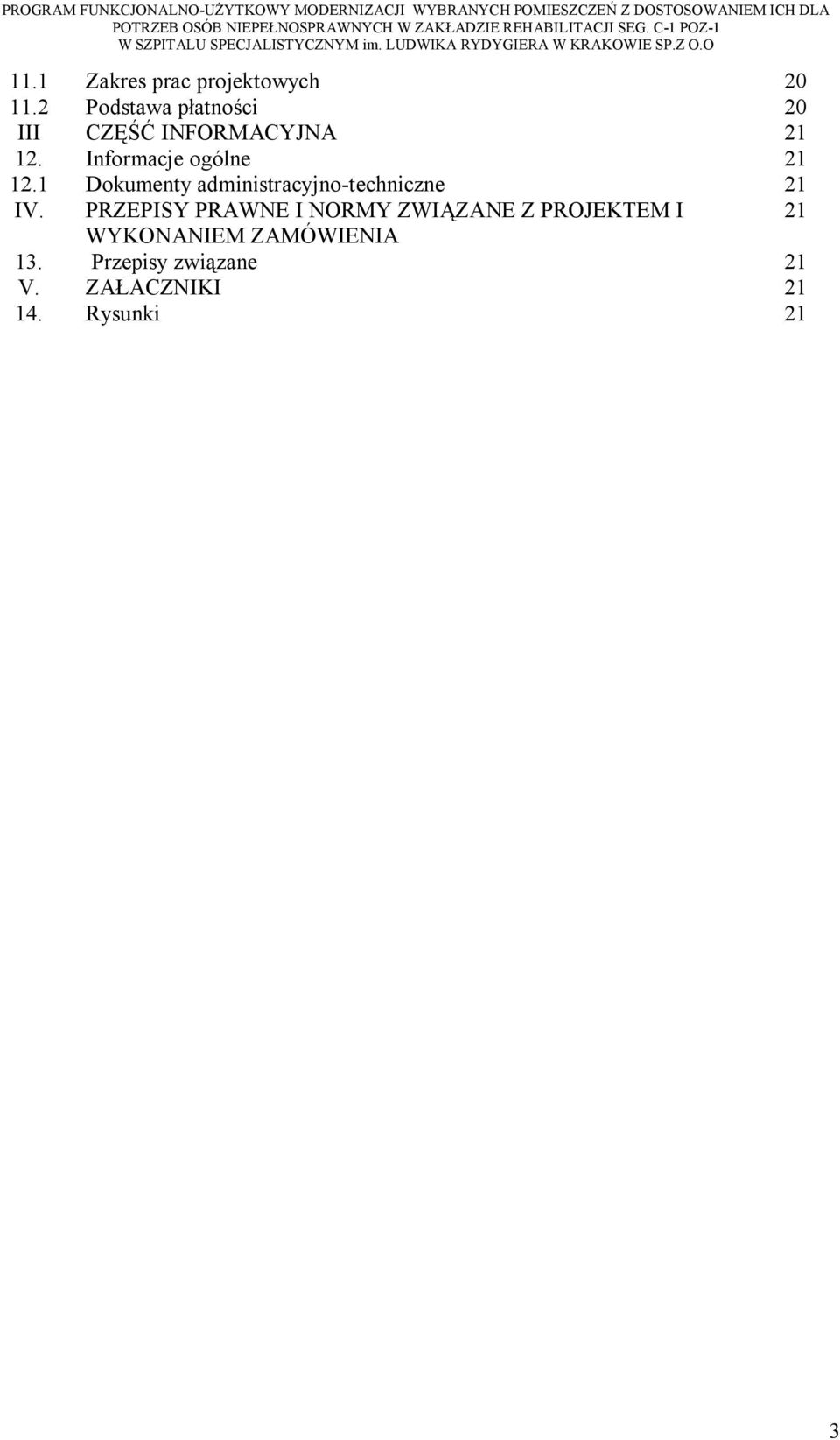

3 11.1 Zakres prac projektowych Podstawa płatności 20 III CZĘŚĆ INFORMACYJNA Informacje ogólne Dokumenty administracyjno-techniczne 21 IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I 21 WYKONANIEM ZAMÓWIENIA 13. Przepisy związane 21 V. ZAŁACZNIKI Rysunki 21 3

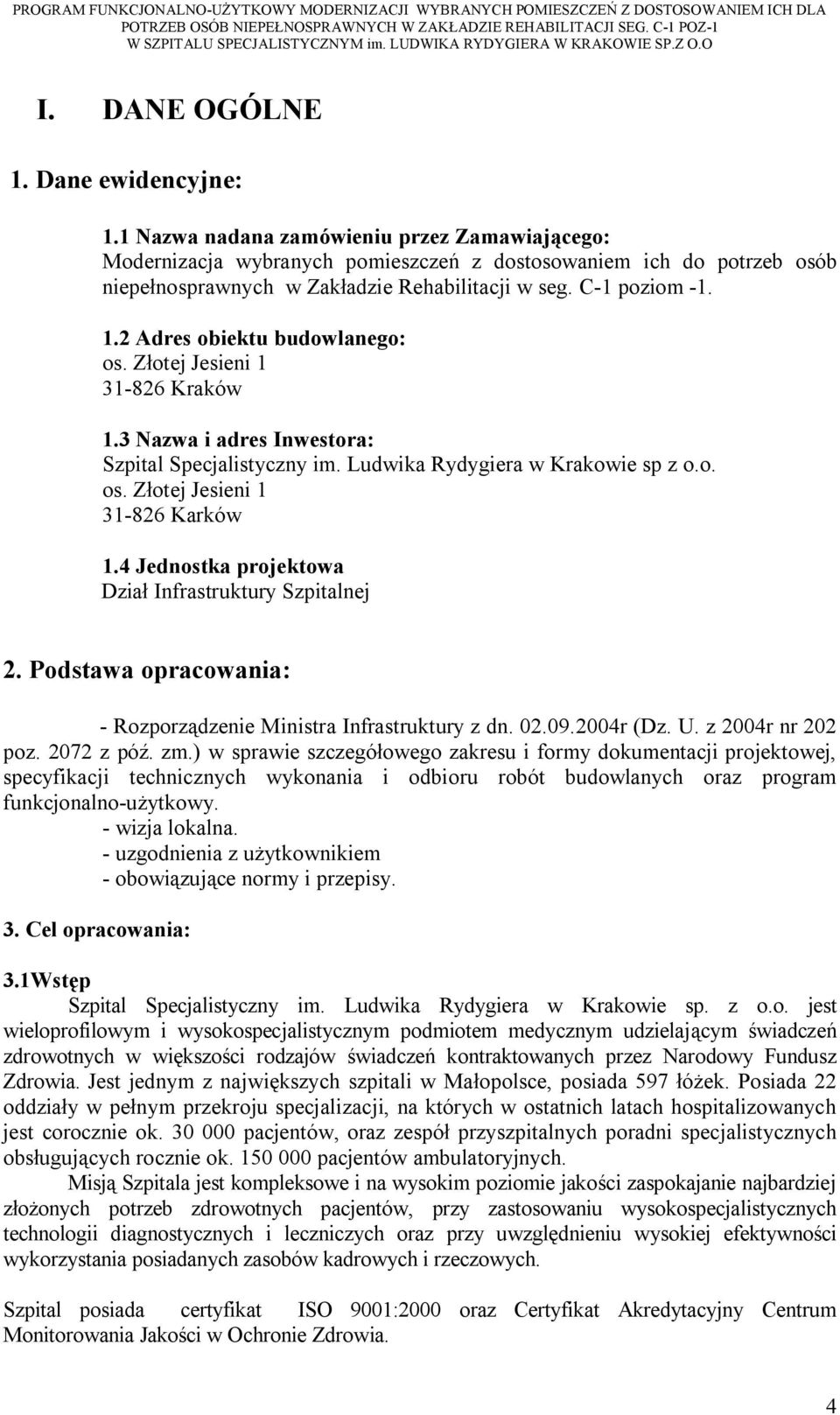

4 I. DANE OGÓLNE 1. Dane ewidencyjne: 1.1 Nazwa nadana zamówieniu przez Zamawiającego: Modernizacja wybranych pomieszczeń z dostosowaniem ich do potrzeb osób niepełnosprawnych w Zakładzie Rehabilitacji w seg. C-1 poziom Adres obiektu budowlanego: os. Złotej Jesieni Kraków 1.3 Nazwa i adres Inwestora: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp z o.o. os. Złotej Jesieni Karków 1.4 Jednostka projektowa Dział Infrastruktury Szpitalnej 2. Podstawa opracowania: - Rozporządzenie Ministra Infrastruktury z dn r (Dz. U. z 2004r nr 202 poz z póź. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz program funkcjonalno-użytkowy. - wizja lokalna. - uzgodnienia z użytkownikiem - obowiązujące normy i przepisy. 3. Cel opracowania: 3.1Wstęp Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp. z o.o. jest wieloprofilowym i wysokospecjalistycznym podmiotem medycznym udzielającym świadczeń zdrowotnych w większości rodzajów świadczeń kontraktowanych przez Narodowy Fundusz Zdrowia. Jest jednym z największych szpitali w Małopolsce, posiada 597 łóżek. Posiada 22 oddziały w pełnym przekroju specjalizacji, na których w ostatnich latach hospitalizowanych jest corocznie ok pacjentów, oraz zespół przyszpitalnych poradni specjalistycznych obsługujących rocznie ok pacjentów ambulatoryjnych. Misją Szpitala jest kompleksowe i na wysokim poziomie jakości zaspokajanie najbardziej złożonych potrzeb zdrowotnych pacjentów, przy zastosowaniu wysokospecjalistycznych technologii diagnostycznych i leczniczych oraz przy uwzględnieniu wysokiej efektywności wykorzystania posiadanych zasobów kadrowych i rzeczowych. Szpital posiada certyfikat ISO 9001:2000 oraz Certyfikat Akredytacyjny Centrum Monitorowania Jakości w Ochronie Zdrowia. 4

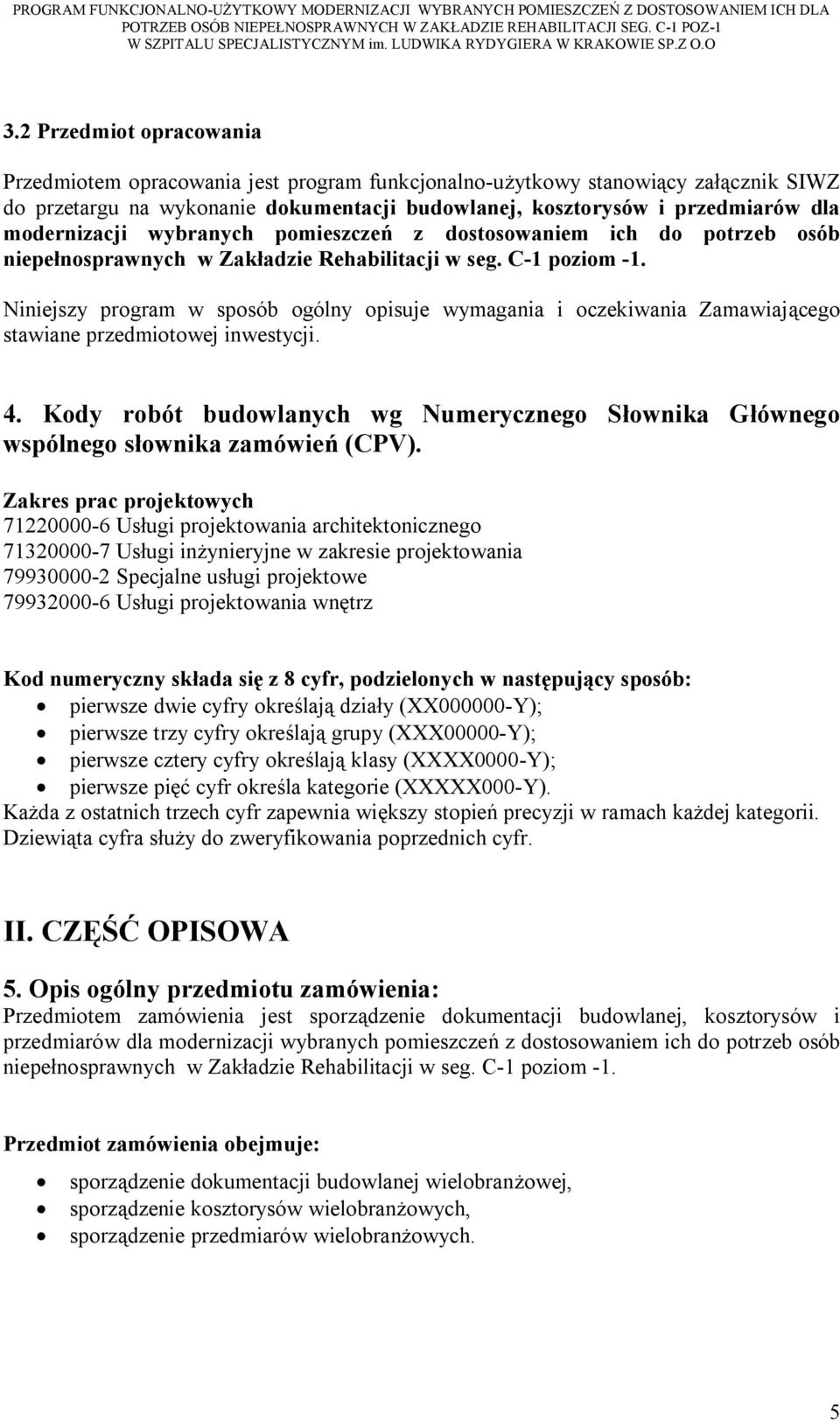

5 3.2 Przedmiot opracowania Przedmiotem opracowania jest program funkcjonalno-użytkowy stanowiący załącznik SIWZ do przetargu na wykonanie dokumentacji budowlanej, kosztorysów i przedmiarów dla modernizacji wybranych pomieszczeń z dostosowaniem ich do potrzeb osób niepełnosprawnych w Zakładzie Rehabilitacji w seg. C-1 poziom -1. Niniejszy program w sposób ogólny opisuje wymagania i oczekiwania Zamawiającego stawiane przedmiotowej inwestycji. 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). Zakres prac projektowych Usługi projektowania architektonicznego Usługi inżynieryjne w zakresie projektowania Specjalne usługi projektowe Usługi projektowania wnętrz Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: pierwsze dwie cyfry określają działy (XX Y); pierwsze trzy cyfry określają grupy (XXX00000-Y); pierwsze cztery cyfry określają klasy (XXXX0000-Y); pierwsze pięć cyfr określa kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Dziewiąta cyfra służy do zweryfikowania poprzednich cyfr. II. CZĘŚĆ OPISOWA 5. Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest sporządzenie dokumentacji budowlanej, kosztorysów i przedmiarów dla modernizacji wybranych pomieszczeń z dostosowaniem ich do potrzeb osób niepełnosprawnych w Zakładzie Rehabilitacji w seg. C-1 poziom -1. Przedmiot zamówienia obejmuje: sporządzenie dokumentacji budowlanej wielobranżowej, sporządzenie kosztorysów wielobranżowych, sporządzenie przedmiarów wielobranżowych. 5

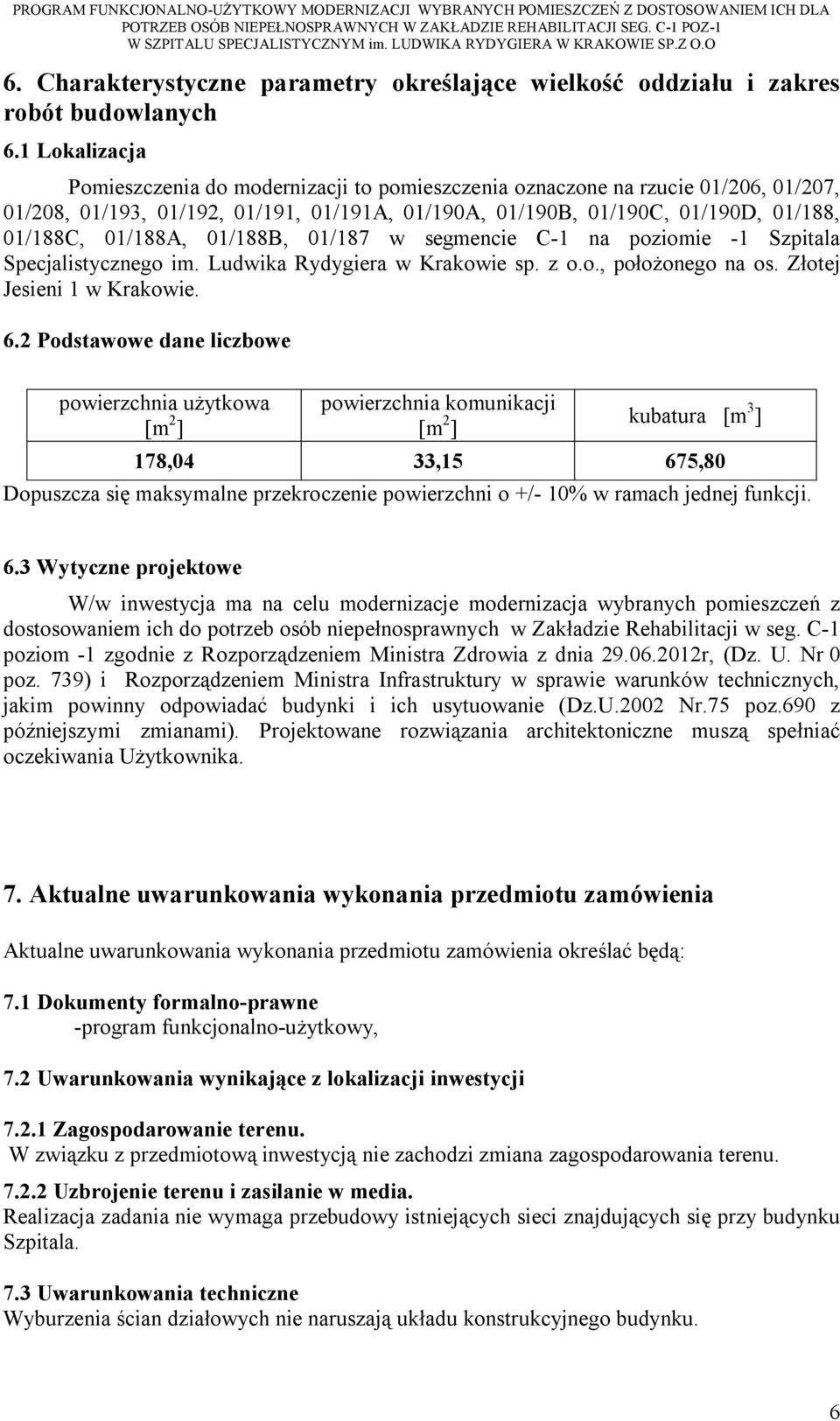

6 6. Charakterystyczne parametry określające wielkość oddziału i zakres robót budowlanych 6.1 Lokalizacja Pomieszczenia do modernizacji to pomieszczenia oznaczone na rzucie 01/206, 01/207, 01/208, 01/193, 01/192, 01/191, 01/191A, 01/190A, 01/190B, 01/190C, 01/190D, 01/188, 01/188C, 01/188A, 01/188B, 01/187 w segmencie C-1 na poziomie -1 Szpitala Specjalistycznego im. Ludwika Rydygiera w Krakowie sp. z o.o., położonego na os. Złotej Jesieni 1 w Krakowie. 6.2 Podstawowe dane liczbowe powierzchnia użytkowa [m 2 ] powierzchnia komunikacji [m 2 ] kubatura [m 3 ] 178,04 33,15 675,80 Dopuszcza się maksymalne przekroczenie powierzchni o +/- 10% w ramach jednej funkcji. 6.3 Wytyczne projektowe W/w inwestycja ma na celu modernizacje modernizacja wybranych pomieszczeń z dostosowaniem ich do potrzeb osób niepełnosprawnych w Zakładzie Rehabilitacji w seg. C-1 poziom -1 zgodnie z Rozporządzeniem Ministra Zdrowia z dnia r, (Dz. U. Nr 0 poz. 739) i Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U.2002 Nr.75 poz.690 z późniejszymi zmianami). Projektowane rozwiązania architektoniczne muszą spełniać oczekiwania Użytkownika. 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą: 7.1 Dokumenty formalno-prawne -program funkcjonalno-użytkowy, 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu. W związku z przedmiotową inwestycją nie zachodzi zmiana zagospodarowania terenu Uzbrojenie terenu i zasilanie w media. Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy budynku Szpitala. 7.3 Uwarunkowania techniczne Wyburzenia ścian działowych nie naruszają układu konstrukcyjnego budynku. 6

7 8. Ogólne właściwości funkcjonalno-użytkowe Proponowane materiały budowlane, instalacyjne i wykończeniowe oraz technologie w dokumentacji muszą zapewnić niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez Zamawiającego standardu wykończenia i użytkowania. Dokumentację należy wykonać zgodnie z wymaganiami obowiązujących norm i przepisów. Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu energii, zarówno cieplnej jak i elektrycznej. 9. Szczegółowe właściwości funkcjonalno-użytkowe Wyrażone we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą (PN-ISO 9836:1997). 9.1 Zestawienie modernizowanych pomieszczeń. nr pom. Nazwa pomieszczenia Pow. Pow. użytkowa komunikacji [m 2 ] [m 2 ] 01/206 Szatnia 8,52 01/207 Łazienka 21,31 01/208 Łazienka 22,13 01/192 Boksy do masażu 17,92 01/191 Pokój socjalny dla pracowników 13,72 01/191A Korytarz 21,84 01/190A Pokój wypoczynkowy dla pacjentów 20,62 01/190B socjalne 16,56 01/190C gospodarcze 4,31 01/190D Mycie 5,51 01/193 Poczekalnia 29,09 01/189 Sekretariat 9,86 01/188 Korytarz 3,74 01/188A Składzik 1,40 01/188B odpadów 1,22 01/188C Hall 7,57 01/187 Węzeł sanitarny 5,87 RAZEM: 33,15 178,04 7

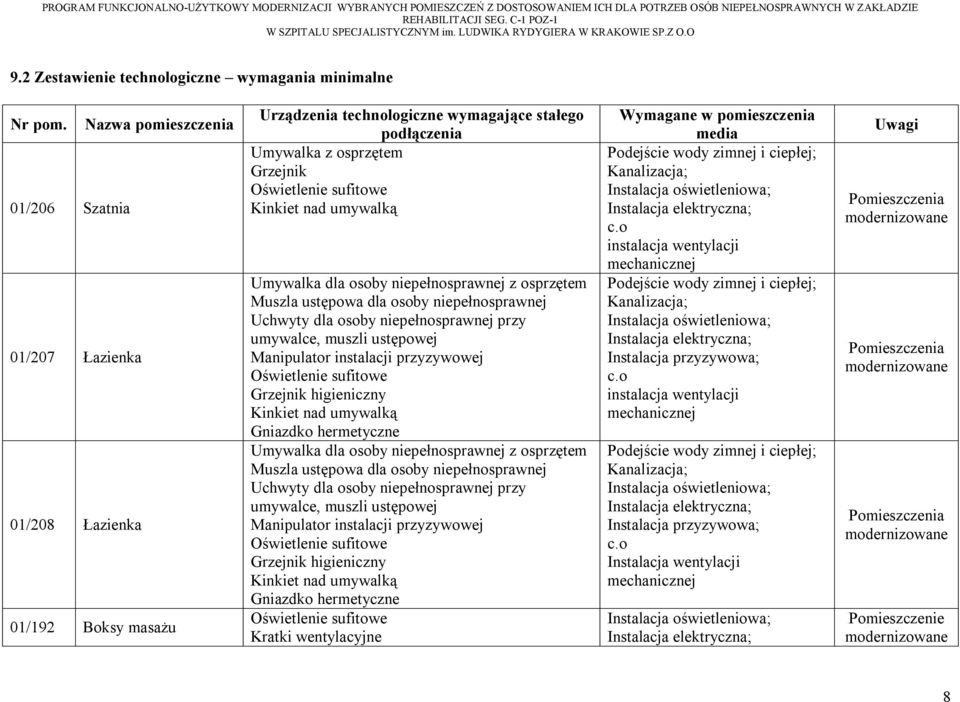

8 POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W ZAKŁADZIE REHABILITACJI SEG. C-1 POZ Zestawienie technologiczne wymagania minimalne Nr pom. Nazwa pomieszczenia 01/206 Szatnia 01/207 Łazienka 01/208 Łazienka 01/192 Boksy masażu Urządzenia technologiczne wymagające stałego podłączenia Umywalka z osprzętem Grzejnik Kinkiet nad umywalką Umywalka dla osoby niepełnosprawnej z osprzętem Muszla ustępowa dla osoby niepełnosprawnej Uchwyty dla osoby niepełnosprawnej przy umywalce, muszli ustępowej Manipulator instalacji przyzywowej Grzejnik higieniczny Kinkiet nad umywalką Gniazdko hermetyczne Umywalka dla osoby niepełnosprawnej z osprzętem Muszla ustępowa dla osoby niepełnosprawnej Uchwyty dla osoby niepełnosprawnej przy umywalce, muszli ustępowej Manipulator instalacji przyzywowej Grzejnik higieniczny Kinkiet nad umywalką Gniazdko hermetyczne Kratki wentylacyjne Wymagane w pomieszczenia media Podejście wody zimnej i ciepłej; Kanalizacja; c.o instalacja wentylacji Podejście wody zimnej i ciepłej; Kanalizacja; Instalacja przyzywowa; c.o instalacja wentylacji Podejście wody zimnej i ciepłej; Kanalizacja; Instalacja przyzywowa; c.o Instalacja wentylacji Uwagi Pomieszczenia Pomieszczenia Pomieszczenia 8

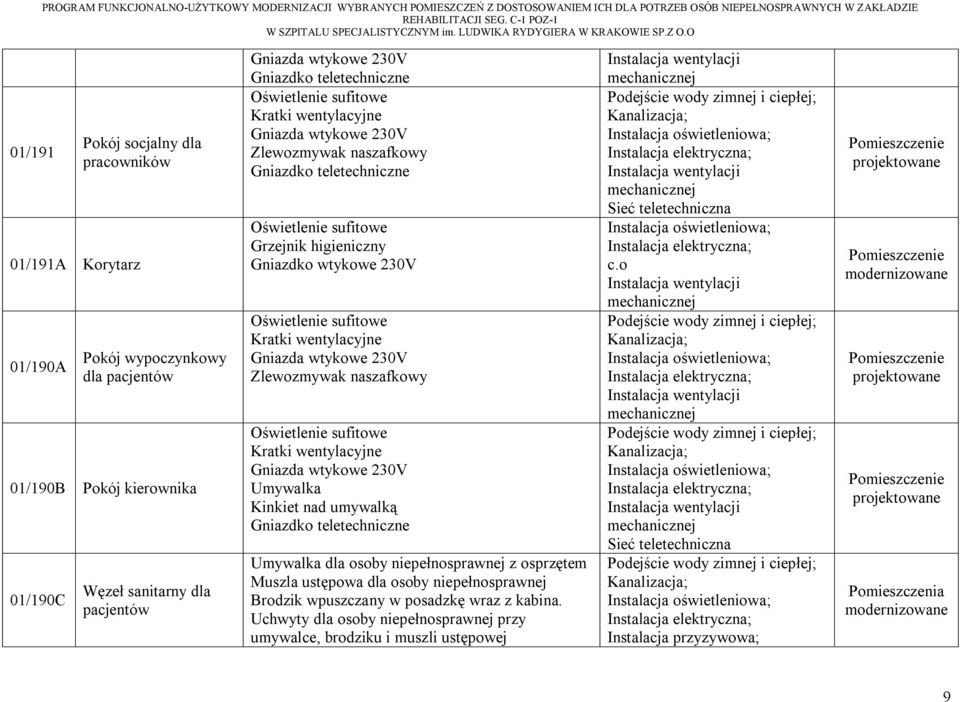

9 POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W ZAKŁADZIE REHABILITACJI SEG. C-1 POZ-1 01/191 01/191A Korytarz 01/190A Pokój socjalny dla pracowników Pokój wypoczynkowy dla pacjentów 01/190B Pokój kierownika 01/190C Węzeł sanitarny dla pacjentów Gniazda wtykowe 230V Gniazdko teletechniczne Kratki wentylacyjne Gniazda wtykowe 230V Zlewozmywak naszafkowy Gniazdko teletechniczne Grzejnik higieniczny Gniazdko wtykowe 230V Kratki wentylacyjne Gniazda wtykowe 230V Zlewozmywak naszafkowy Kratki wentylacyjne Gniazda wtykowe 230V Umywalka Kinkiet nad umywalką Gniazdko teletechniczne Umywalka dla osoby niepełnosprawnej z osprzętem Muszla ustępowa dla osoby niepełnosprawnej Brodzik wpuszczany w posadzkę wraz z kabina. Uchwyty dla osoby niepełnosprawnej przy umywalce, brodziku i muszli ustępowej Instalacja wentylacji Podejście wody zimnej i ciepłej; Kanalizacja; Instalacja wentylacji Sieć teletechniczna c.o Instalacja wentylacji Podejście wody zimnej i ciepłej; Kanalizacja; Instalacja wentylacji Podejście wody zimnej i ciepłej; Kanalizacja; Instalacja wentylacji Sieć teletechniczna Podejście wody zimnej i ciepłej; Kanalizacja; Instalacja przyzywowa; projektowane projektowane projektowane Pomieszczenia 9

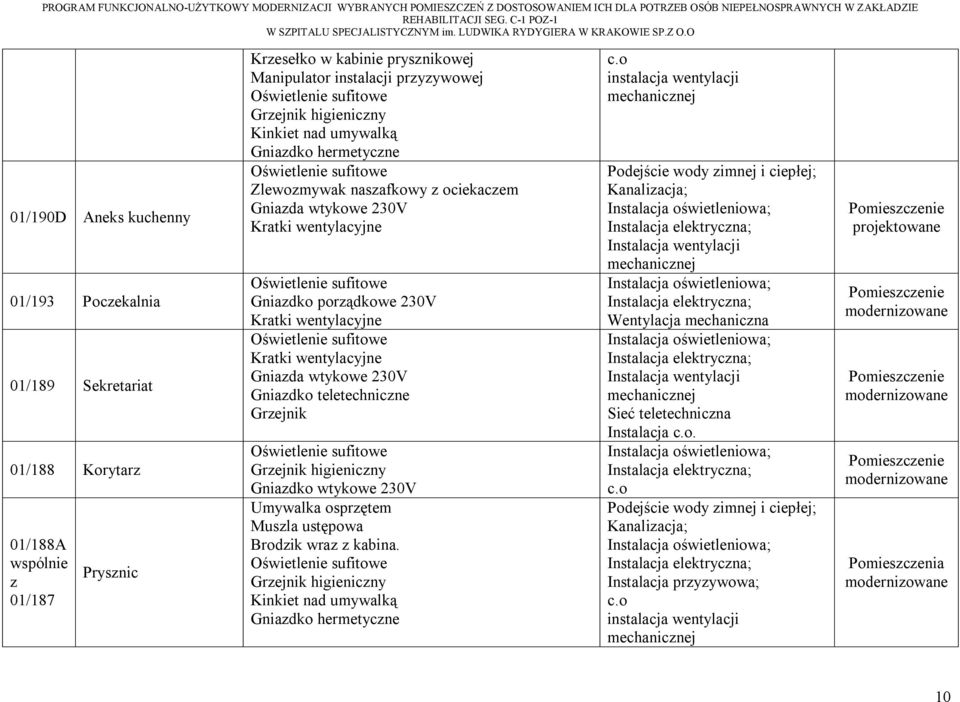

10 POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W ZAKŁADZIE REHABILITACJI SEG. C-1 POZ-1 01/190D Aneks kuchenny 01/193 Poczekalnia 01/189 Sekretariat 01/188 Korytarz 01/188A wspólnie z 01/187 Prysznic Krzesełko w kabinie prysznikowej Manipulator instalacji przyzywowej Grzejnik higieniczny Kinkiet nad umywalką Gniazdko hermetyczne Zlewozmywak naszafkowy z ociekaczem Gniazda wtykowe 230V Kratki wentylacyjne Gniazdko porządkowe 230V Kratki wentylacyjne Kratki wentylacyjne Gniazda wtykowe 230V Gniazdko teletechniczne Grzejnik Grzejnik higieniczny Gniazdko wtykowe 230V Umywalka osprzętem Muszla ustępowa Brodzik wraz z kabina. Grzejnik higieniczny Kinkiet nad umywalką Gniazdko hermetyczne c.o instalacja wentylacji Podejście wody zimnej i ciepłej; Kanalizacja; Instalacja wentylacji Wentylacja mechaniczna Instalacja wentylacji Sieć teletechniczna Instalacja c.o. c.o Podejście wody zimnej i ciepłej; Kanalizacja; Instalacja przyzywowa; c.o instalacja wentylacji projektowane Pomieszczenia 10

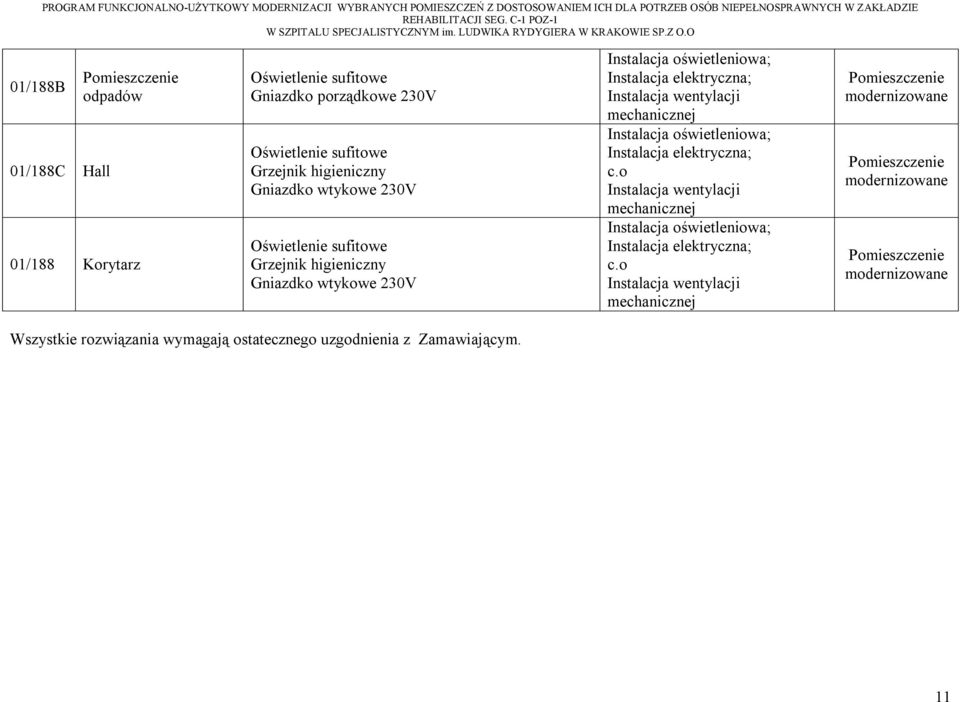

11 POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W ZAKŁADZIE REHABILITACJI SEG. C-1 POZ-1 01/188B odpadów 01/188C Hall 01/188 Korytarz Gniazdko porządkowe 230V Grzejnik higieniczny Gniazdko wtykowe 230V Grzejnik higieniczny Gniazdko wtykowe 230V Instalacja wentylacji c.o Instalacja wentylacji c.o Instalacja wentylacji Wszystkie rozwiązania wymagają ostatecznego uzgodnienia z Zamawiającym. 11

12 9.3 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatur lub wskaźników. Dopuszcza się tolerancję w powierzchni i wymiarowaniu +/ 10%, pod warunkiem spełnienia przez wszystkie pomieszczenia wymagań funkcjonalnych określonych w niniejszym opracowaniu oraz spełnienia wymagań Użytkownika i obowiązujących przepisów budowlanych. 10. Wytyczne projektowe do przedmiotu zamówienia Rozwiązania materiałowe Podane poniżej przykładowe proporcje rozwiązań materiałowych określają minimalne wymagania Zamawiającego dla przedmiotu zamówienia. Rozwiązania architektoniczno-budowlane: Ściany wewnętrzne Ściany należy zaprojektować jako ściany kartonowo-gipsowe. W pomieszczeniach sanitarnych ściany należy wykonać przy użyciu płyt kartonowo-gipsowych wodoodpornych. Stolarka PCV wewnętrzna pokój wypoczynkowy dla pacjentów ścianka PCV biała, profil zimny, przeszklone szkłem matowym, ścianka do wysokość istniejących ścian. Posadzki Pod wykładziny PCV należy wykonać wylewki samopoziomujące gr. 2-5mm, wykładziny należy wywinąć na ścianę na wysokość 10cm z zastosowaniem listew wyobleniowych, grubość 2mm, o ścieralności wg poczekalnia, boksy do masazu, pokój socjalny pracowników, korytarz, pokój wypoczynkowy dla pacjentów, pomieszczenia kierownika, aneks kuchenny, pom. odpadów, hall, sekretariat, korytarz, szatnie. węzły sanitarne gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. - Gress należy układać na kleju elastycznym, wykonać spadki w kierunku kratki ściekowej. Fugi dla posadzek gresowych o szerokości nie większej niż 2,0mm z użyciem fugi elastycznej odpornej na pleśń i grzyby. Listwy łączeniowe należy zamontować na styku PCV terakota oraz w narożnikach. Łączenia wykładzin PCV - zespawane sznurem w kolorze wykładzin. Stolarka drzwiowa wewnętrzna - drewniana, typowa, gładka, obustronnie laminowana, skrzydło zawieszone na trzech zawiasach o konstrukcji wzmocnionej, okleinowane, ościeżnice stalowe, stałe, pokryte tą samą okleiną co skrzydła drzwiowe, 12

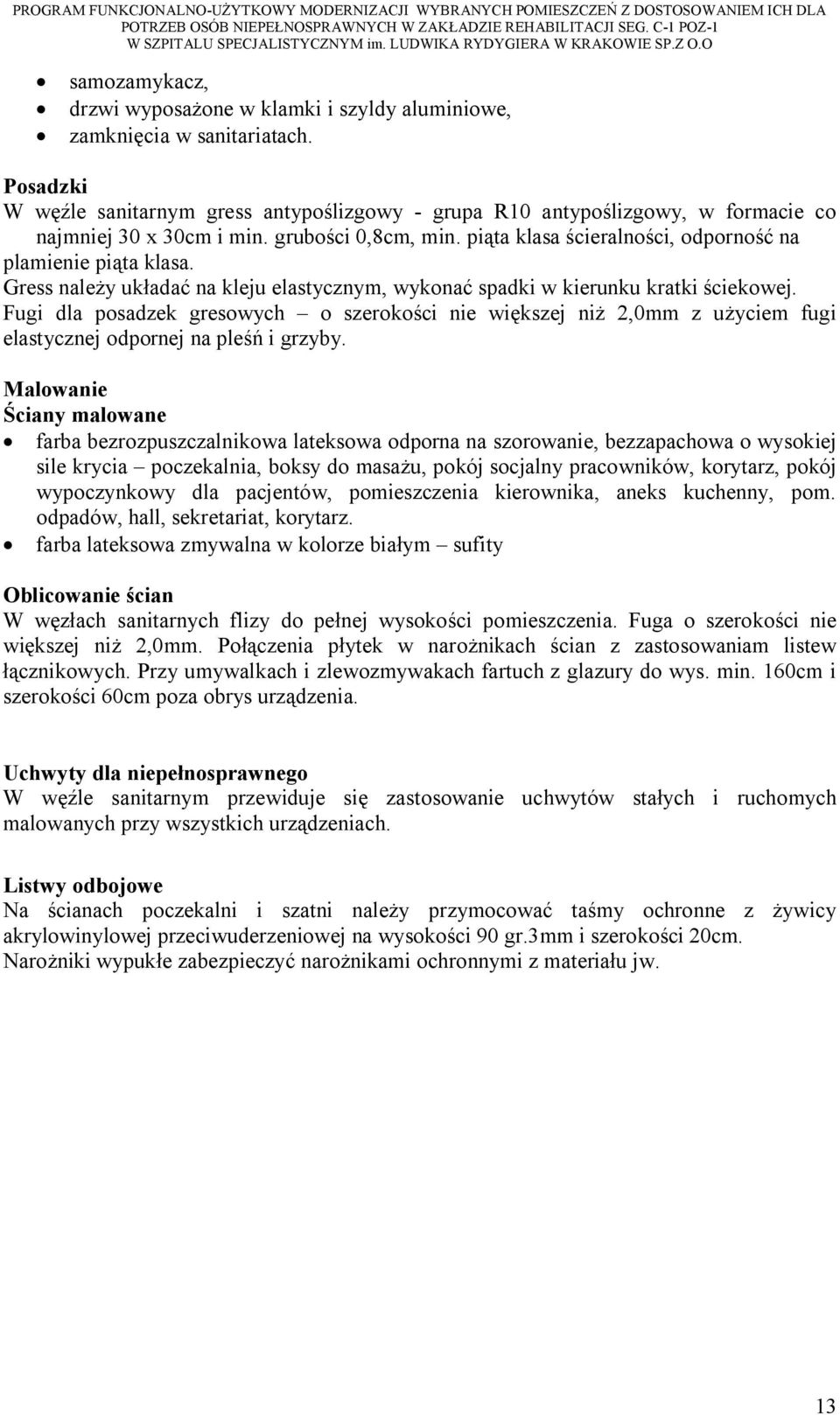

13 samozamykacz, drzwi wyposażone w klamki i szyldy aluminiowe, zamknięcia w sanitariatach. Posadzki W węźle sanitarnym gress antypoślizgowy - grupa R10 antypoślizgowy, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Gress należy układać na kleju elastycznym, wykonać spadki w kierunku kratki ściekowej. Fugi dla posadzek gresowych o szerokości nie większej niż 2,0mm z użyciem fugi elastycznej odpornej na pleśń i grzyby. Malowanie Ściany malowane bezzapachowa o wysokiej sile poczekalnia, boksy do masażu, pokój socjalny pracowników, korytarz, pokój wypoczynkowy dla pacjentów, pomieszczenia kierownika, aneks kuchenny, pom. odpadów, hall, sekretariat, korytarz. sufity Oblicowanie ścian W węzłach sanitarnych flizy do pełnej wysokości pomieszczenia. Fuga o szerokości nie większej niż 2,0mm. Połączenia płytek w narożnikach ścian z zastosowaniam listew łącznikowych. Przy umywalkach i zlewozmywakach fartuch z glazury do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Uchwyty dla niepełnosprawnego W węźle sanitarnym przewiduje się zastosowanie uchwytów stałych i ruchomych malowanych przy wszystkich urządzeniach. Listwy odbojowe Na ścianach poczekalni i szatni należy przymocować taśmy ochronne z żywicy akrylowinylowej przeciwuderzeniowej na wysokości 90 gr.3mm i szerokości 20cm. Narożniki wypukłe zabezpieczyć narożnikami ochronnymi z materiału jw. 13

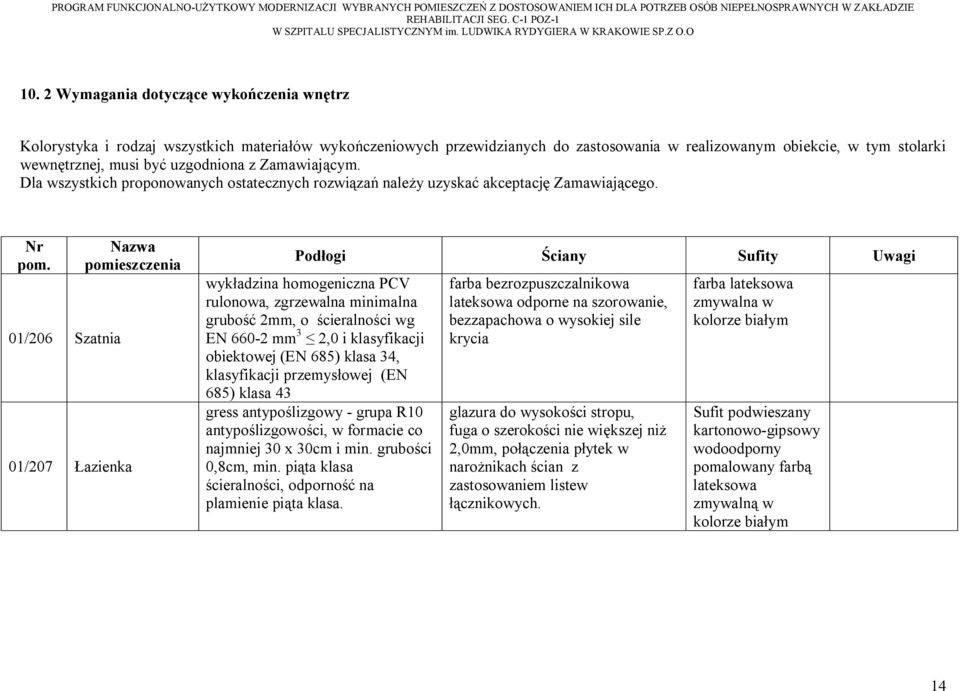

14 POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W ZAKŁADZIE REHABILITACJI SEG. C-1 POZ Wymagania dotyczące wykończenia wnętrz Kolorystyka i rodzaj wszystkich materiałów wykończeniowych przewidzianych do zastosowania w realizowanym obiekcie, w tym stolarki wewnętrznej, musi być uzgodniona z Zamawiającym. Dla wszystkich proponowanych ostatecznych rozwiązań należy uzyskać akceptację Zamawiającego. Nr pom. 01/206 Szatnia 01/207 Łazienka Nazwa pomieszczenia Podłogi Ściany Sufity Uwagi gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. lateksowa odporne na szorowanie, glazura do wysokości stropu, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych. Sufit podwieszany kartonowo-gipsowy wodoodporny pomalowany farbą lateksowa zmywalną w 14

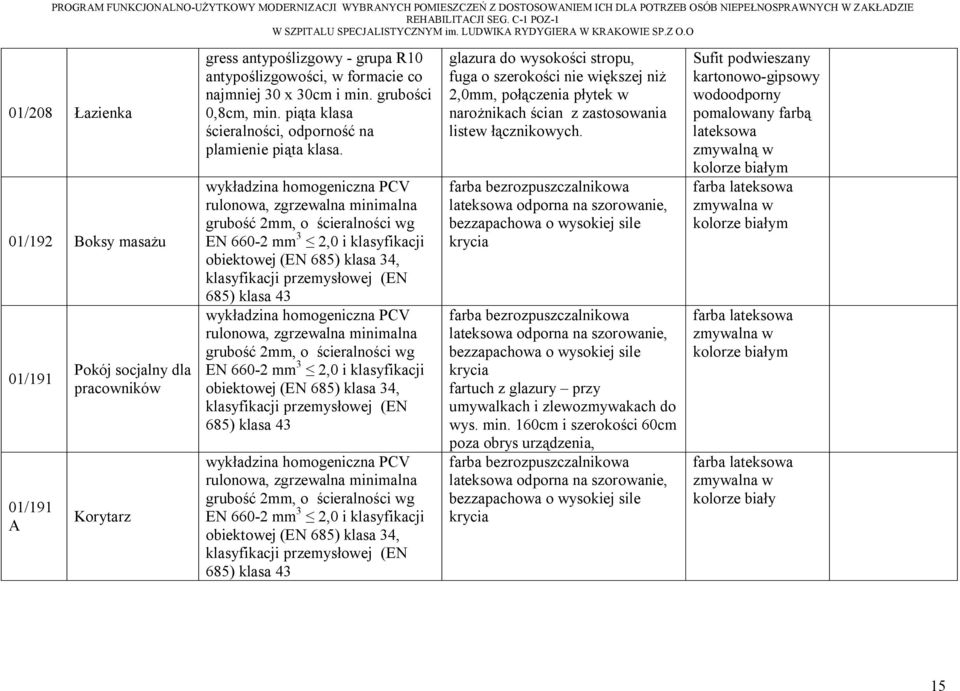

15 POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W ZAKŁADZIE REHABILITACJI SEG. C-1 POZ-1 01/208 Łazienka 01/192 Boksy masażu 01/191 01/191 A Pokój socjalny dla pracowników Korytarz gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. glazura do wysokości stropu, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia, Sufit podwieszany kartonowo-gipsowy wodoodporny pomalowany farbą lateksowa zmywalną w kolorze biały 15

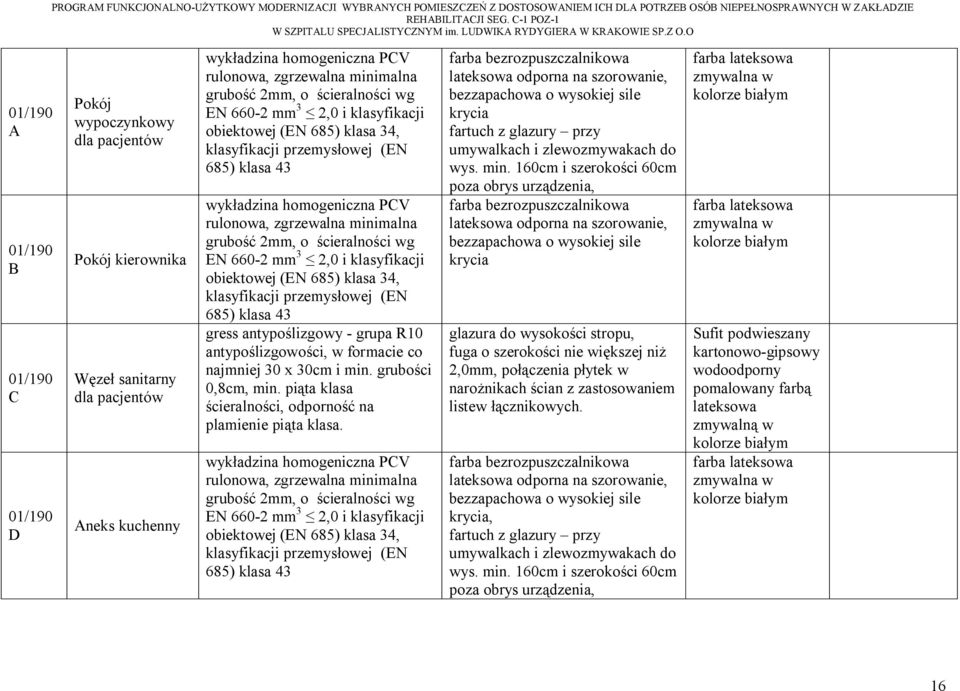

16 POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W ZAKŁADZIE REHABILITACJI SEG. C-1 POZ-1 01/190 A 01/190 B 01/190 C 01/190 D Pokój wypoczynkowy dla pacjentów Pokój kierownika Węzeł sanitarny dla pacjentów Aneks kuchenny gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia, glazura do wysokości stropu, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych., fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia, Sufit podwieszany kartonowo-gipsowy wodoodporny pomalowany farbą lateksowa zmywalną w 16

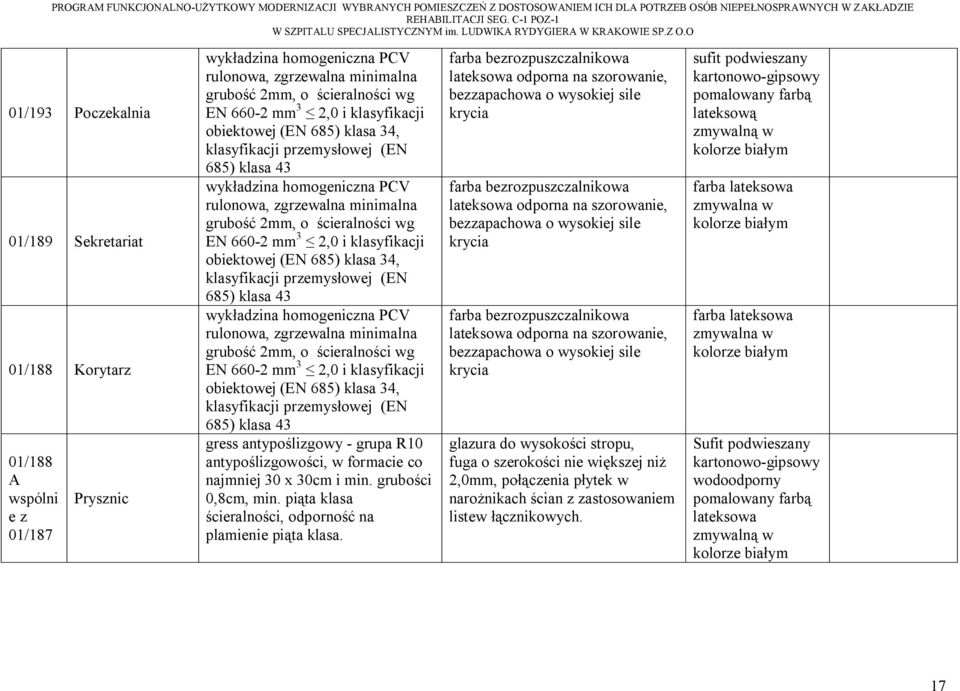

17 POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W ZAKŁADZIE REHABILITACJI SEG. C-1 POZ-1 01/193 Poczekalnia 01/189 Sekretariat 01/188 Korytarz 01/188 A wspólni e z 01/187 Prysznic gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 30 x 30cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. glazura do wysokości stropu, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych. sufit podwieszany kartonowo-gipsowy pomalowany farbą lateksową zmywalną w Sufit podwieszany kartonowo-gipsowy wodoodporny pomalowany farbą lateksowa zmywalną w 17

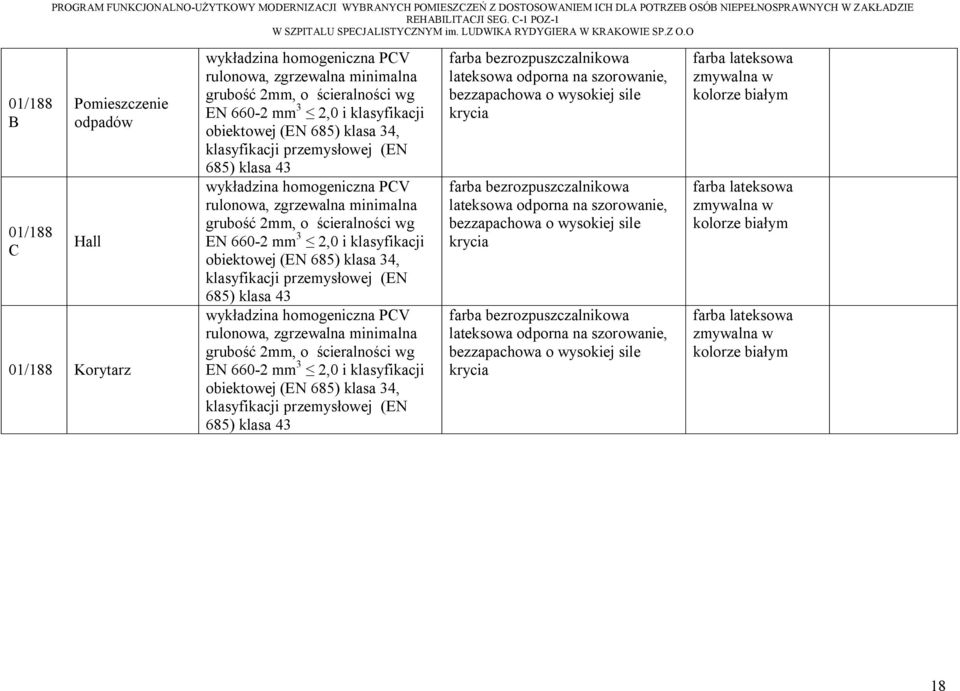

18 POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W ZAKŁADZIE REHABILITACJI SEG. C-1 POZ-1 01/188 B 01/188 C odpadów Hall 01/188 Korytarz 18

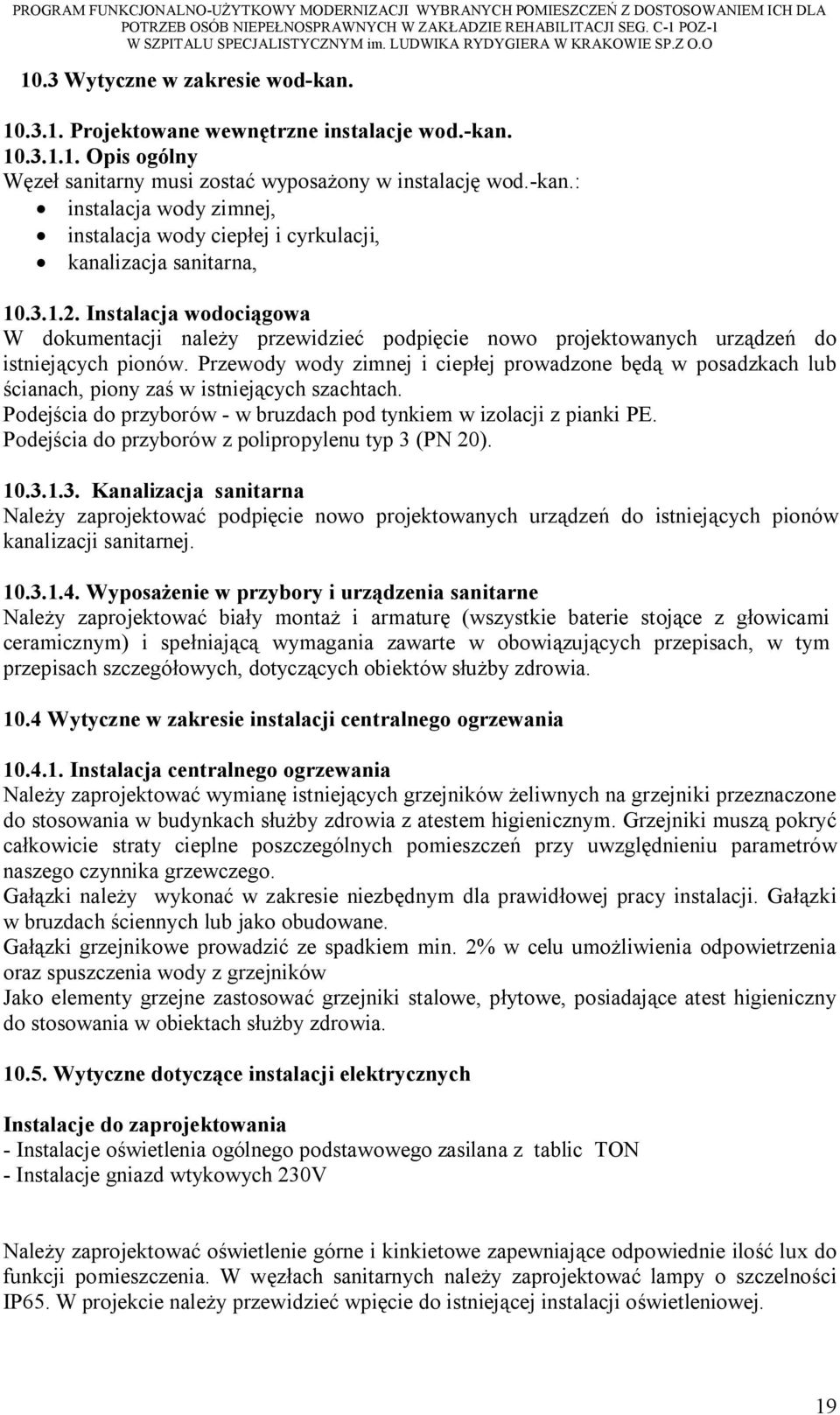

19 10.3 Wytyczne w zakresie wod-kan Projektowane wewnętrzne instalacje wod.-kan Opis ogólny Węzeł sanitarny musi zostać wyposażony w instalację wod.-kan.: instalacja wody zimnej, instalacja wody ciepłej i cyrkulacji, kanalizacja sanitarna, Instalacja wodociągowa W dokumentacji należy przewidzieć podpięcie nowo projektowanych urządzeń do istniejących pionów. Przewody wody zimnej i ciepłej prowadzone będą w posadzkach lub ścianach, piony zaś w istniejących szachtach. Podejścia do przyborów - w bruzdach pod tynkiem w izolacji z pianki PE. Podejścia do przyborów z polipropylenu typ 3 (PN 20) Kanalizacja sanitarna Należy zaprojektować podpięcie nowo projektowanych urządzeń do istniejących pionów kanalizacji sanitarnej Wyposażenie w przybory i urządzenia sanitarne Należy zaprojektować biały montaż i armaturę (wszystkie baterie stojące z głowicami ceramicznym) i spełniającą wymagania zawarte w obowiązujących przepisach, w tym przepisach szczegółowych, dotyczących obiektów służby zdrowia Wytyczne w zakresie instalacji centralnego ogrzewania Instalacja centralnego ogrzewania Należy zaprojektować wymianę istniejących grzejników żeliwnych na grzejniki przeznaczone do stosowania w budynkach służby zdrowia z atestem higienicznym. Grzejniki muszą pokryć całkowicie straty cieplne poszczególnych pomieszczeń przy uwzględnieniu parametrów naszego czynnika grzewczego. Gałązki należy wykonać w zakresie niezbędnym dla prawidłowej pracy instalacji. Gałązki w bruzdach ściennych lub jako obudowane. Gałązki grzejnikowe prowadzić ze spadkiem min. 2% w celu umożliwienia odpowietrzenia oraz spuszczenia wody z grzejników Jako elementy grzejne zastosować grzejniki stalowe, płytowe, posiadające atest higieniczny do stosowania w obiektach służby zdrowia Wytyczne dotyczące instalacji elektrycznych Instalacje do zaprojektowania - Instalacje oświetlenia ogólnego podstawowego zasilana z tablic TON - Instalacje gniazd wtykowych 230V Należy zaprojektować oświetlenie górne i kinkietowe zapewniające odpowiednie ilość lux do funkcji pomieszczenia. W węzłach sanitarnych należy zaprojektować lampy o szczelności IP65. W projekcie należy przewidzieć wpięcie do istniejącej instalacji oświetleniowej. 19

20 Należy zaprojektować gniazda wtykowe hermetyczne w węzłach sanitarnych oraz ogólnego zastosowania w pozostałych pomieszczeniach Wytyczne w zakresie wentylacji Należy zaprojektować kratkę wentylacyjną spełniające obowiązujące normy i przepisy. Projektowane elementy należy wpiąć do istniejących kanałów wentylacji Wytyczne w zakresie instalacji teletechnicznej W obiekcie funkcjonuje wewnętrzna sieć telefoniczna podłączona do szpitalnej centrali telefonicznej. Dla potrzeb modernizacji należy zaprojektować nową instalację w niezbędnym zakresie wraz z podłączeniem do istniejącej sieci zgodnie z obowiązującymi normami i przepisami. Zaproponowane rozwiązania muszą spełniać oczekiwania Użytkownika Wytyczne w zakresie instalacji komputerowej Dla potrzeb modernizacji należy zaprojektować nową instalację w niezbędnym zakresie wraz z podłączeniem do istniejącej sieci zgodnie z obowiązującymi normami i przepisami. Zaproponowane rozwiązania muszą spełniać oczekiwania Użytkownika. 11. Ogólne warunki wykonania i odbioru robót projektowych 11.1 Zakres prac projektowych: Projekt budowlany wielobranżowy Kosztorysy wielobranżowe Przedmiary wielobranżowe 12. Dokumentację projektową należy wykonać w formie: Ø elektronicznej: - 2 kpl, w tym projekt budowlany i wykonawczy wielobranżowy w formacie.dwg, specyfikacje techniczne oraz części opisowe w formacie.doc, kosztorysy i przedmiary w programie typu Zuzia w formacie.zuz, opinie i uzgodnienia w formacie.pdf. Dokumentacja musi zostać dołączona w wersji kodowanej.pdf (1 egzemplarz) oraz modyfikowalnej (1 egzemplarz). Ø papierowej - w ilości: projekt budowlany - 5 egz., projekt wykonawczy -5 egz., STWiOR -5 egz., kosztorysy i przedmiary - 5 egz. Opracowane projekty techniczne powinny uwzględniać zakres robót wymieniony w szczegółowym opisie wymagań w zakresie adaptacji pomieszczeń. Ø Wykonawca zamówienia zobowiązany będzie przekazać bez dodatkowego wynagrodzenia na rzecz Zamawiającego wszelkie prawa autorskie i majątkowe wynikające z tytułu wykonanej dokumentacji. Zamawiający zastrzega sobie prawo do korzystania z przedmiotowych opracowań w szczególności na następujących polach eksploatacji: - wielokrotnego powielania w formie pisemnej oraz elektronicznej w tym techniką drukarską, reprograficzną zapisu magnetycznego oraz techniką cyfrową, -utrwalania w tym w formie elektronicznej, - zamieszczania w dokumentacji przetargowej oraz umieszczania na własnej stronie internetowej. 20

21 - Wykonawca wyraża zgodę na aktualizację i dokonywanie przeróbek opracowań oraz wykorzystywanie ich w przyszłości na polach eksploatacji określonych powyżej. W/w opracowania wykonane zostaną w oparciu o Rozp. Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego(dz. U. Nr 202. poz. 2072, z późniejszymi zmianami) Podstawa płatności Podstawą płatności jest faktura VAT wystawiona na podstawie protokołu odbioru dokumentacji projektowej. Przy dokonywaniu rozliczeń obowiązują postanowienia zawarte w umowie pomiędzy Zamawiającym a Wykonawcą. III. CZĘŚĆ INFORMACYJNA 12. Informacje ogólne Zamawiający dysponuje dokumentami administracyjnymi i technicznymi określającymi warunki formalne i techniczne realizacji budynku wymienionymi w pkt Dokumenty administracyjno-techniczne - podkład rysunkowy nie aktualizowany architektury segmentu C-1. IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ZAMÓWIENIA 13. Przepisy związane Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012r. w sprawie wymagań, jakim powinny odpowiadać pod względem fachowym i sanitarnym pomieszczenia i urządzenia zakładu opieki zdrowotnej. (Dz. U. Nr 0 poz.739) Rozporządzenie Ministra Infrastruktury z dnia 2 września 2004r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego (Dz. U. Nr 202. poz. 2072, z późniejszymi zmianami). V. ZAŁĄCZNIKI 14 Rysunki Rysunek nr 1 Rzut architektury seg. C-1 poziom

22 22
