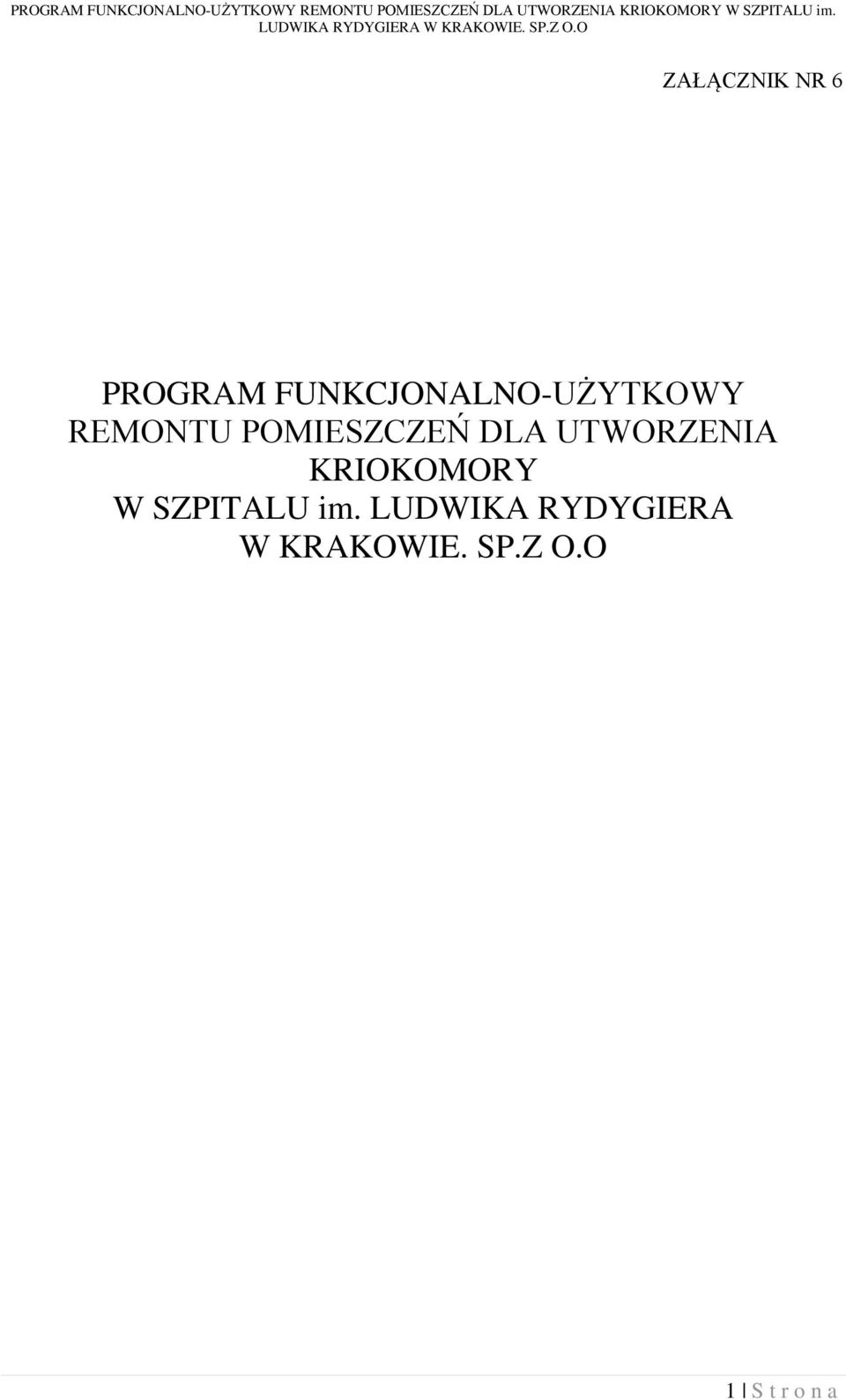

1 ZAŁĄCZNIK NR 6 PROGRAM FUNKCJONALNO-UŻYTKOWY REMONTU POMIESZCZEŃ DLA UTWORZENIA KRIOKOMORY W SZPITALU im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 1 S t r o n a

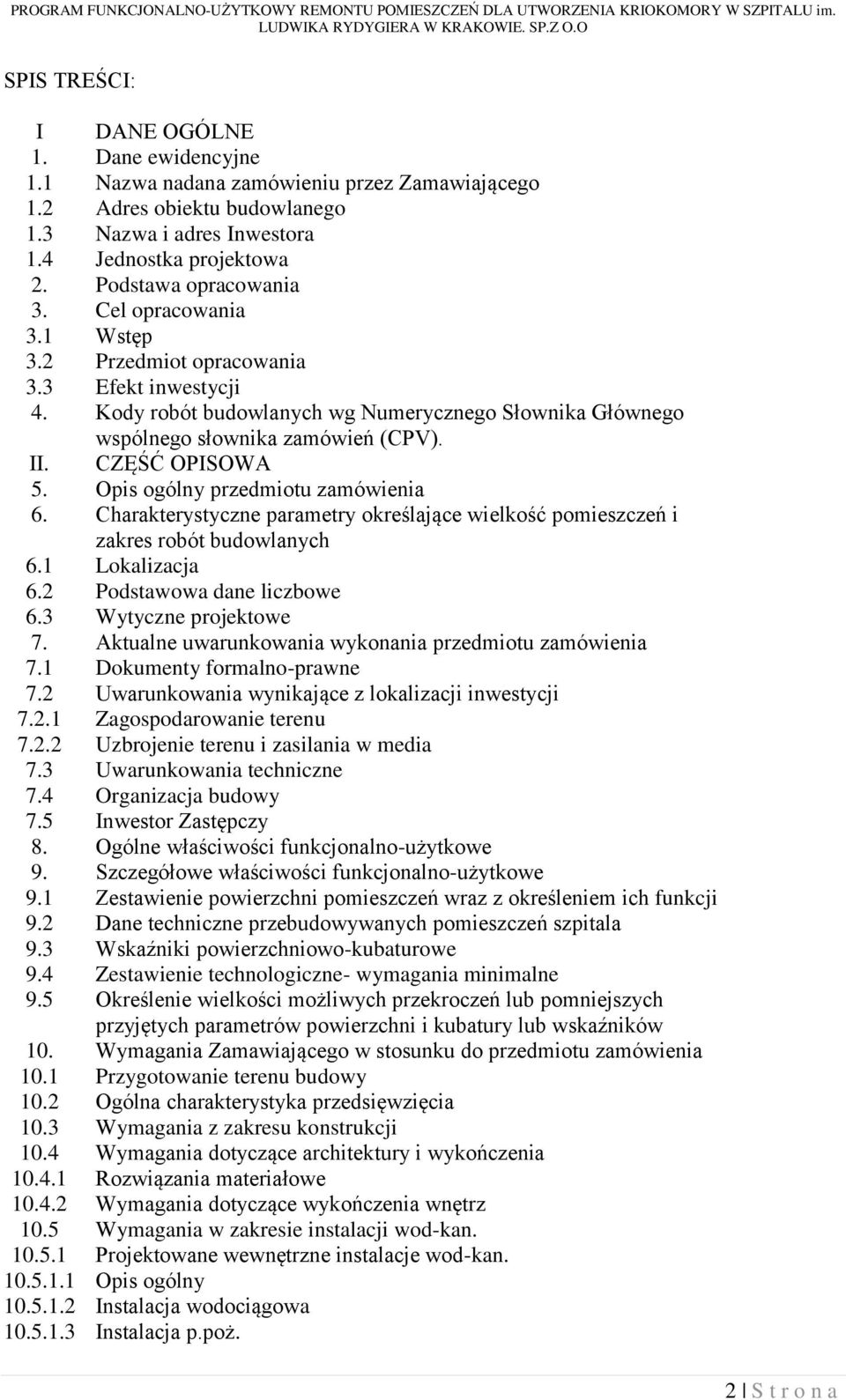

2 SPIS TREŚCI: I DANE OGÓLNE 1. Dane ewidencyjne 1.1 Nazwa nadana zamówieniu przez Zamawiającego 1.2 Adres obiektu budowlanego 1.3 Nazwa i adres Inwestora 1.4 Jednostka projektowa 2. Podstawa opracowania 3. Cel opracowania 3.1 Wstęp 3.2 Przedmiot opracowania 3.3 Efekt inwestycji 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). II. CZĘŚĆ OPISOWA 5. Opis ogólny przedmiotu zamówienia 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych 6.1 Lokalizacja 6.2 Podstawowa dane liczbowe 6.3 Wytyczne projektowe 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia 7.1 Dokumenty formalno-prawne 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu Uzbrojenie terenu i zasilania w media 7.3 Uwarunkowania techniczne 7.4 Organizacja budowy 7.5 Inwestor Zastępczy 8. Ogólne właściwości funkcjonalno-użytkowe 9. Szczegółowe właściwości funkcjonalno-użytkowe 9.1 Zestawienie powierzchni pomieszczeń wraz z określeniem ich funkcji 9.2 Dane techniczne przebudowywanych pomieszczeń szpitala 9.3 Wskaźniki powierzchniowo-kubaturowe 9.4 Zestawienie technologiczne- wymagania minimalne 9.5 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatury lub wskaźników 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia 10.1 Przygotowanie terenu budowy 10.2 Ogólna charakterystyka przedsięwzięcia 10.3 Wymagania z zakresu konstrukcji 10.4 Wymagania dotyczące architektury i wykończenia Rozwiązania materiałowe Wymagania dotyczące wykończenia wnętrz 10.5 Wymagania w zakresie instalacji wod-kan Projektowane wewnętrzne instalacje wod-kan Opis ogólny Instalacja wodociągowa Instalacja p.poż. 2 S t r o n a

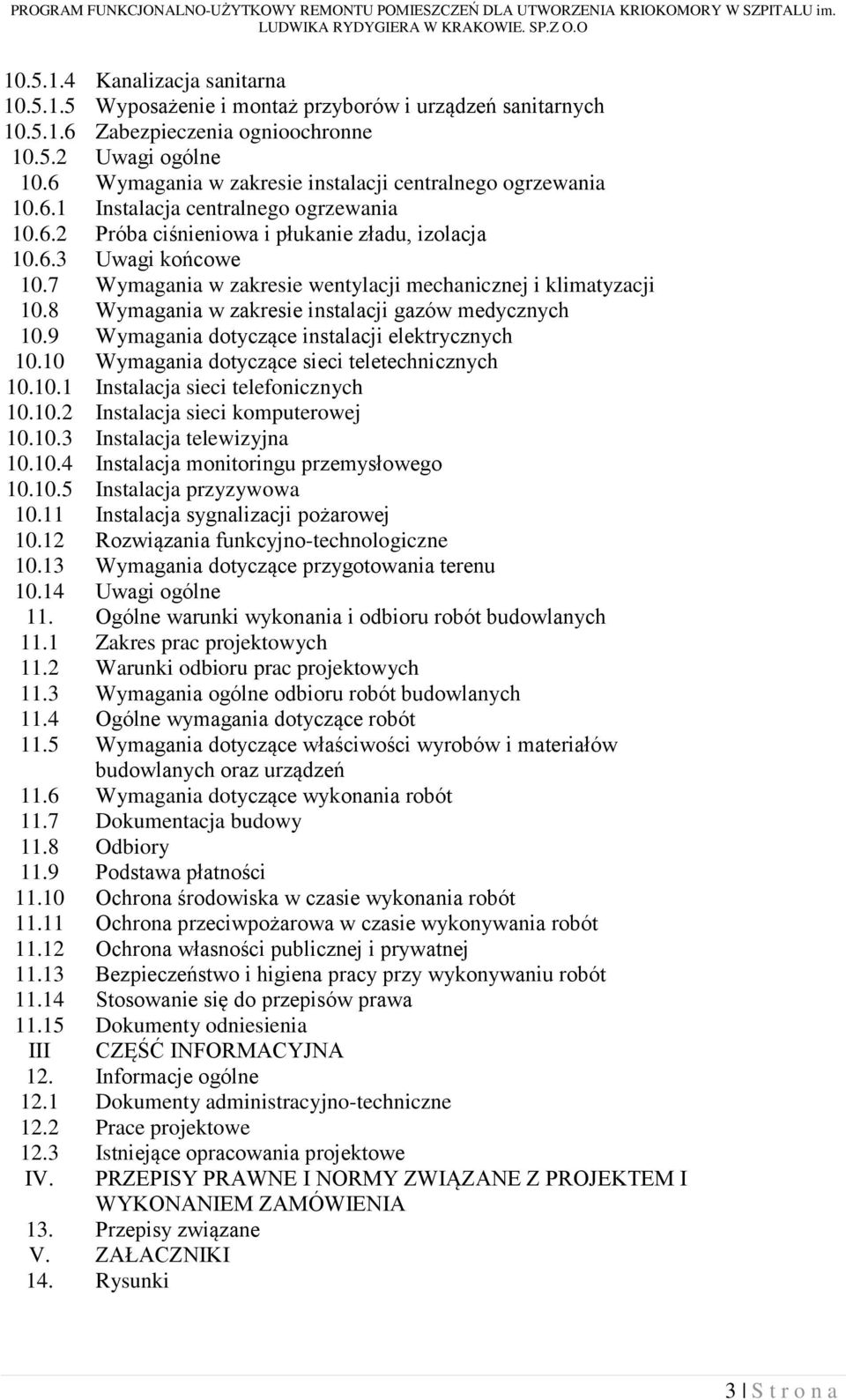

3 Kanalizacja sanitarna Wyposażenie i montaż przyborów i urządzeń sanitarnych Zabezpieczenia ognioochronne Uwagi ogólne 10.6 Wymagania w zakresie instalacji centralnego ogrzewania Instalacja centralnego ogrzewania Próba ciśnieniowa i płukanie zładu, izolacja Uwagi końcowe 10.7 Wymagania w zakresie wentylacji mechanicznej i klimatyzacji 10.8 Wymagania w zakresie instalacji gazów medycznych 10.9 Wymagania dotyczące instalacji elektrycznych Wymagania dotyczące sieci teletechnicznych Instalacja sieci telefonicznych Instalacja sieci komputerowej Instalacja telewizyjna Instalacja monitoringu przemysłowego Instalacja przyzywowa Instalacja sygnalizacji pożarowej Rozwiązania funkcyjno-technologiczne Wymagania dotyczące przygotowania terenu Uwagi ogólne 11. Ogólne warunki wykonania i odbioru robót budowlanych 11.1 Zakres prac projektowych 11.2 Warunki odbioru prac projektowych 11.3 Wymagania ogólne odbioru robót budowlanych 11.4 Ogólne wymagania dotyczące robót 11.5 Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń 11.6 Wymagania dotyczące wykonania robót 11.7 Dokumentacja budowy 11.8 Odbiory 11.9 Podstawa płatności Ochrona środowiska w czasie wykonania robót Ochrona przeciwpożarowa w czasie wykonywania robót Ochrona własności publicznej i prywatnej Bezpieczeństwo i higiena pracy przy wykonywaniu robót Stosowanie się do przepisów prawa Dokumenty odniesienia III CZĘŚĆ INFORMACYJNA 12. Informacje ogólne 12.1 Dokumenty administracyjno-techniczne 12.2 Prace projektowe 12.3 Istniejące opracowania projektowe IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ZAMÓWIENIA 13. Przepisy związane V. ZAŁACZNIKI 14. Rysunki 3 S t r o n a

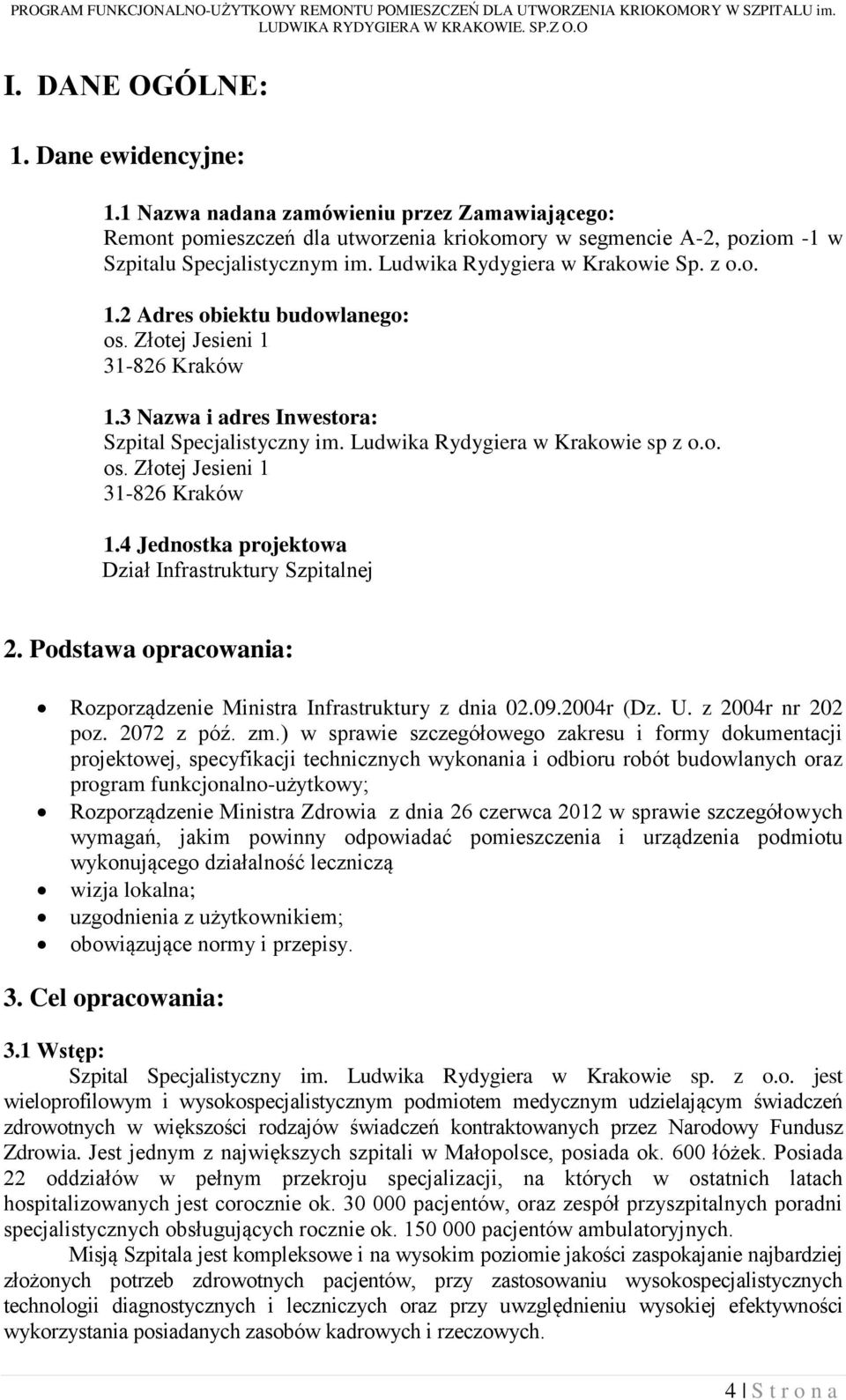

4 I. DANE OGÓLNE: 1. Dane ewidencyjne: 1.1 Nazwa nadana zamówieniu przez Zamawiającego: Remont pomieszczeń dla utworzenia kriokomory w segmencie A-2, poziom -1 w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie Sp. z o.o. 1.2 Adres obiektu budowlanego: os. Złotej Jesieni Kraków 1.3 Nazwa i adres Inwestora: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp z o.o. os. Złotej Jesieni Kraków 1.4 Jednostka projektowa Dział Infrastruktury Szpitalnej 2. Podstawa opracowania: Rozporządzenie Ministra Infrastruktury z dnia r (Dz. U. z 2004r nr 202 poz z póź. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz program funkcjonalno-użytkowy; Rozporządzenie Ministra Zdrowia z dnia 26 czerwca 2012 w sprawie szczegółowych wymagań, jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą wizja lokalna; uzgodnienia z użytkownikiem; obowiązujące normy i przepisy. 3. Cel opracowania: 3.1 Wstęp: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp. z o.o. jest wieloprofilowym i wysokospecjalistycznym podmiotem medycznym udzielającym świadczeń zdrowotnych w większości rodzajów świadczeń kontraktowanych przez Narodowy Fundusz Zdrowia. Jest jednym z największych szpitali w Małopolsce, posiada ok. 600 łóżek. Posiada 22 oddziałów w pełnym przekroju specjalizacji, na których w ostatnich latach hospitalizowanych jest corocznie ok pacjentów, oraz zespół przyszpitalnych poradni specjalistycznych obsługujących rocznie ok pacjentów ambulatoryjnych. Misją Szpitala jest kompleksowe i na wysokim poziomie jakości zaspokajanie najbardziej złożonych potrzeb zdrowotnych pacjentów, przy zastosowaniu wysokospecjalistycznych technologii diagnostycznych i leczniczych oraz przy uwzględnieniu wysokiej efektywności wykorzystania posiadanych zasobów kadrowych i rzeczowych. 4 S t r o n a

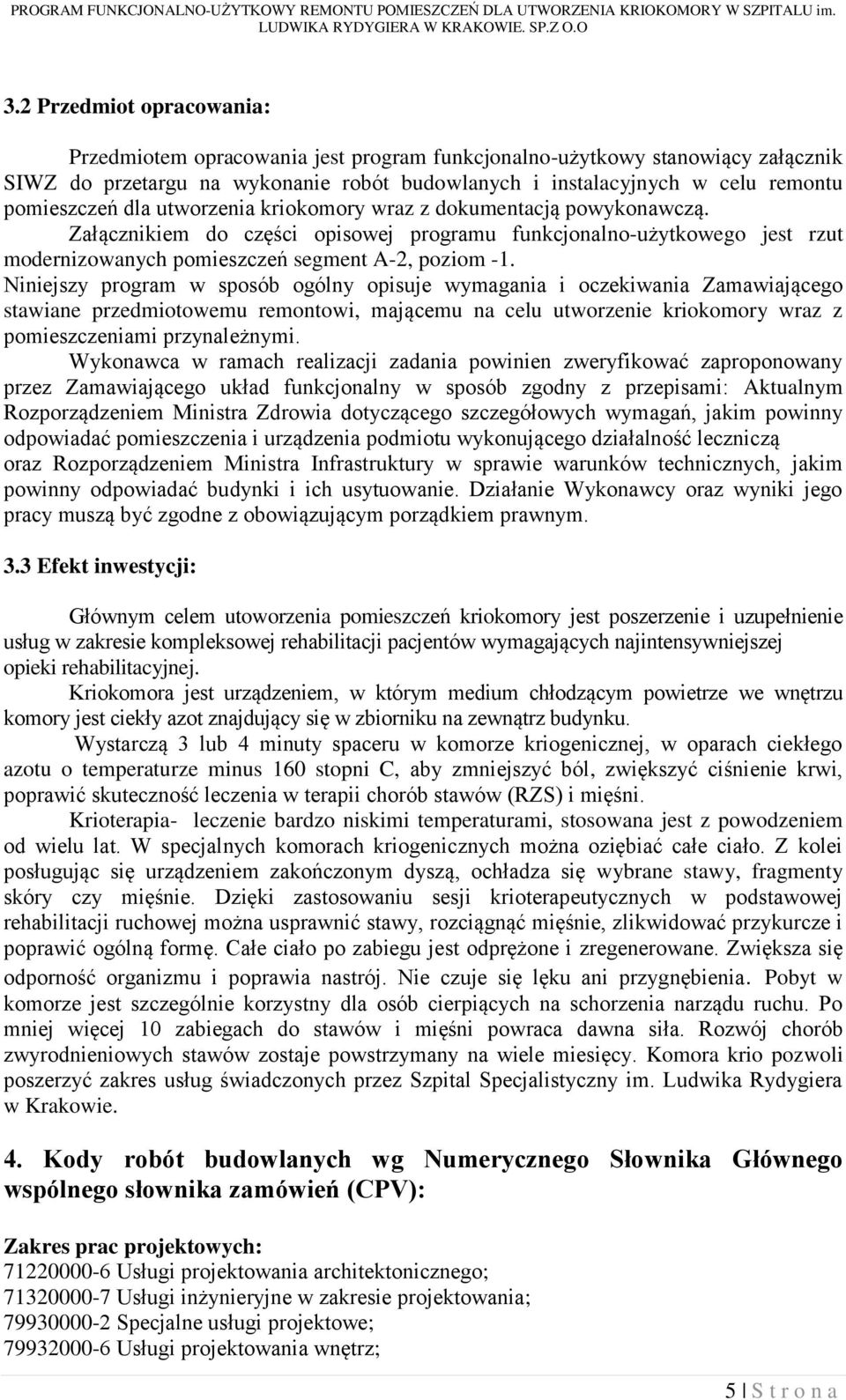

5 3.2 Przedmiot opracowania: Przedmiotem opracowania jest program funkcjonalno-użytkowy stanowiący załącznik SIWZ do przetargu na wykonanie robót budowlanych i instalacyjnych w celu remontu pomieszczeń dla utworzenia kriokomory wraz z dokumentacją powykonawczą. Załącznikiem do części opisowej programu funkcjonalno-użytkowego jest rzut modernizowanych pomieszczeń segment A-2, poziom -1. Niniejszy program w sposób ogólny opisuje wymagania i oczekiwania Zamawiającego stawiane przedmiotowemu remontowi, mającemu na celu utworzenie kriokomory wraz z pomieszczeniami przynależnymi. Wykonawca w ramach realizacji zadania powinien zweryfikować zaproponowany przez Zamawiającego układ funkcjonalny w sposób zgodny z przepisami: Aktualnym Rozporządzeniem Ministra Zdrowia dotyczącego szczegółowych wymagań, jakim powinny odpowiadać pomieszczenia i urządzenia podmiotu wykonującego działalność leczniczą oraz Rozporządzeniem Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Działanie Wykonawcy oraz wyniki jego pracy muszą być zgodne z obowiązującym porządkiem prawnym. 3.3 Efekt inwestycji: Głównym celem utoworzenia pomieszczeń kriokomory jest poszerzenie i uzupełnienie usług w zakresie kompleksowej rehabilitacji pacjentów wymagających najintensywniejszej opieki rehabilitacyjnej. Kriokomora jest urządzeniem, w którym medium chłodzącym powietrze we wnętrzu komory jest ciekły azot znajdujący się w zbiorniku na zewnątrz budynku. Wystarczą 3 lub 4 minuty spaceru w komorze kriogenicznej, w oparach ciekłego azotu o temperaturze minus 160 stopni C, aby zmniejszyć ból, zwiększyć ciśnienie krwi, poprawić skuteczność leczenia w terapii chorób stawów (RZS) i mięśni. Krioterapia- leczenie bardzo niskimi temperaturami, stosowana jest z powodzeniem od wielu lat. W specjalnych komorach kriogenicznych można oziębiać całe ciało. Z kolei posługując się urządzeniem zakończonym dyszą, ochładza się wybrane stawy, fragmenty skóry czy mięśnie. Dzięki zastosowaniu sesji krioterapeutycznych w podstawowej rehabilitacji ruchowej można usprawnić stawy, rozciągnąć mięśnie, zlikwidować przykurcze i poprawić ogólną formę. Całe ciało po zabiegu jest odprężone i zregenerowane. Zwiększa się odporność organizmu i poprawia nastrój. Nie czuje się lęku ani przygnębienia. Pobyt w komorze jest szczególnie korzystny dla osób cierpiących na schorzenia narządu ruchu. Po mniej więcej 10 zabiegach do stawów i mięśni powraca dawna siła. Rozwój chorób zwyrodnieniowych stawów zostaje powstrzymany na wiele miesięcy. Komora krio pozwoli poszerzyć zakres usług świadczonych przez Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie. 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV): Zakres prac projektowych: Usługi projektowania architektonicznego; Usługi inżynieryjne w zakresie projektowania; Specjalne usługi projektowe; Usługi projektowania wnętrz; 5 S t r o n a

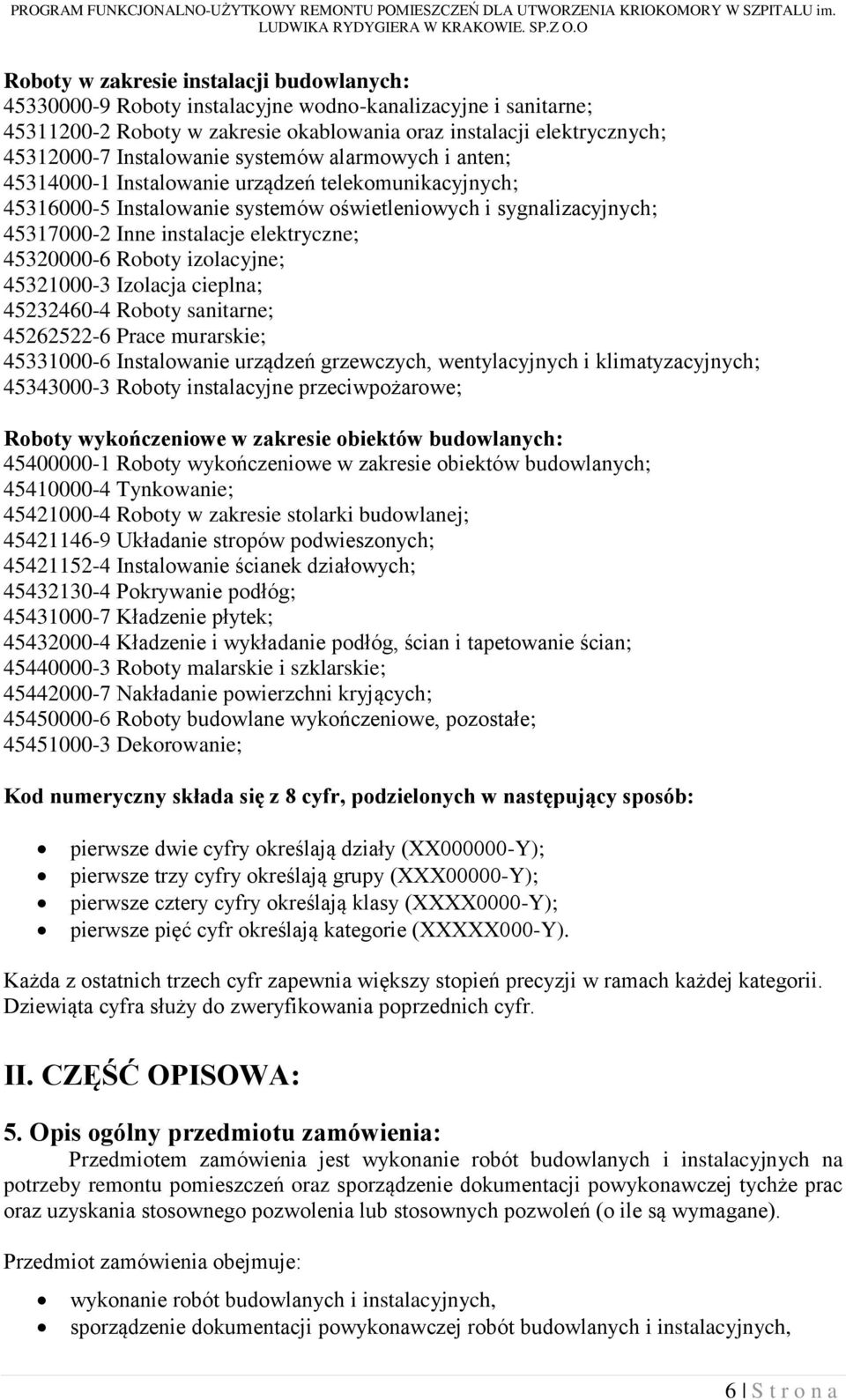

6 Roboty w zakresie instalacji budowlanych: Roboty instalacyjne wodno-kanalizacyjne i sanitarne; Roboty w zakresie okablowania oraz instalacji elektrycznych; Instalowanie systemów alarmowych i anten; Instalowanie urządzeń telekomunikacyjnych; Instalowanie systemów oświetleniowych i sygnalizacyjnych; Inne instalacje elektryczne; Roboty izolacyjne; Izolacja cieplna; Roboty sanitarne; Prace murarskie; Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych; Roboty instalacyjne przeciwpożarowe; Roboty wykończeniowe w zakresie obiektów budowlanych: Roboty wykończeniowe w zakresie obiektów budowlanych; Tynkowanie; Roboty w zakresie stolarki budowlanej; Układanie stropów podwieszonych; Instalowanie ścianek działowych; Pokrywanie podłóg; Kładzenie płytek; Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian; Roboty malarskie i szklarskie; Nakładanie powierzchni kryjących; Roboty budowlane wykończeniowe, pozostałe; Dekorowanie; Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: pierwsze dwie cyfry określają działy (XX Y); pierwsze trzy cyfry określają grupy (XXX00000-Y); pierwsze cztery cyfry określają klasy (XXXX0000-Y); pierwsze pięć cyfr określają kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Dziewiąta cyfra służy do zweryfikowania poprzednich cyfr. II. CZĘŚĆ OPISOWA: 5. Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest wykonanie robót budowlanych i instalacyjnych na potrzeby remontu pomieszczeń oraz sporządzenie dokumentacji powykonawczej tychże prac oraz uzyskania stosownego pozwolenia lub stosownych pozwoleń (o ile są wymagane). Przedmiot zamówienia obejmuje: wykonanie robót budowlanych i instalacyjnych, sporządzenie dokumentacji powykonawczej robót budowlanych i instalacyjnych, 6 S t r o n a

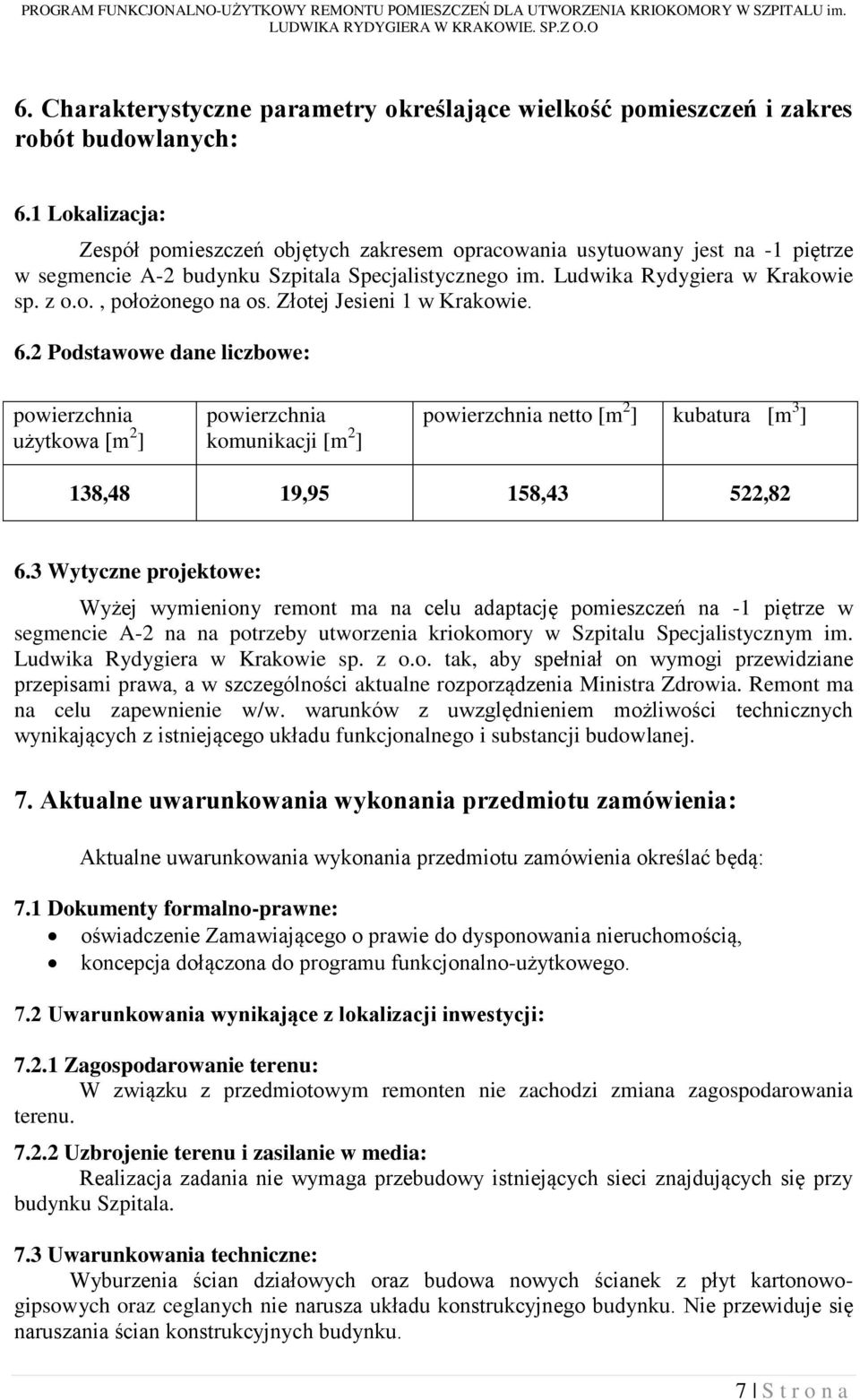

7 6. Charakterystyczne parametry określające wielkość pomieszczeń i zakres robót budowlanych: 6.1 Lokalizacja: Zespół pomieszczeń objętych zakresem opracowania usytuowany jest na -1 piętrze w segmencie A-2 budynku Szpitala Specjalistycznego im. Ludwika Rydygiera w Krakowie sp. z o.o., położonego na os. Złotej Jesieni 1 w Krakowie. 6.2 Podstawowe dane liczbowe: powierzchnia użytkowa [m 2 ] powierzchnia komunikacji [m 2 ] powierzchnia netto [m 2 ] kubatura [m 3 ] 138,48 19,95 158,43 522, Wytyczne projektowe: Wyżej wymieniony remont ma na celu adaptację pomieszczeń na -1 piętrze w segmencie A-2 na na potrzeby utworzenia kriokomory w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie sp. z o.o. tak, aby spełniał on wymogi przewidziane przepisami prawa, a w szczególności aktualne rozporządzenia Ministra Zdrowia. Remont ma na celu zapewnienie w/w. warunków z uwzględnieniem możliwości technicznych wynikających z istniejącego układu funkcjonalnego i substancji budowlanej. 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia: Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą: 7.1 Dokumenty formalno-prawne: oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, koncepcja dołączona do programu funkcjonalno-użytkowego. 7.2 Uwarunkowania wynikające z lokalizacji inwestycji: Zagospodarowanie terenu: W związku z przedmiotowym remonten nie zachodzi zmiana zagospodarowania terenu Uzbrojenie terenu i zasilanie w media: Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy budynku Szpitala. 7.3 Uwarunkowania techniczne: Wyburzenia ścian działowych oraz budowa nowych ścianek z płyt kartonowogipsowych oraz ceglanych nie narusza układu konstrukcyjnego budynku. Nie przewiduje się naruszania ścian konstrukcyjnych budynku. 7 S t r o n a

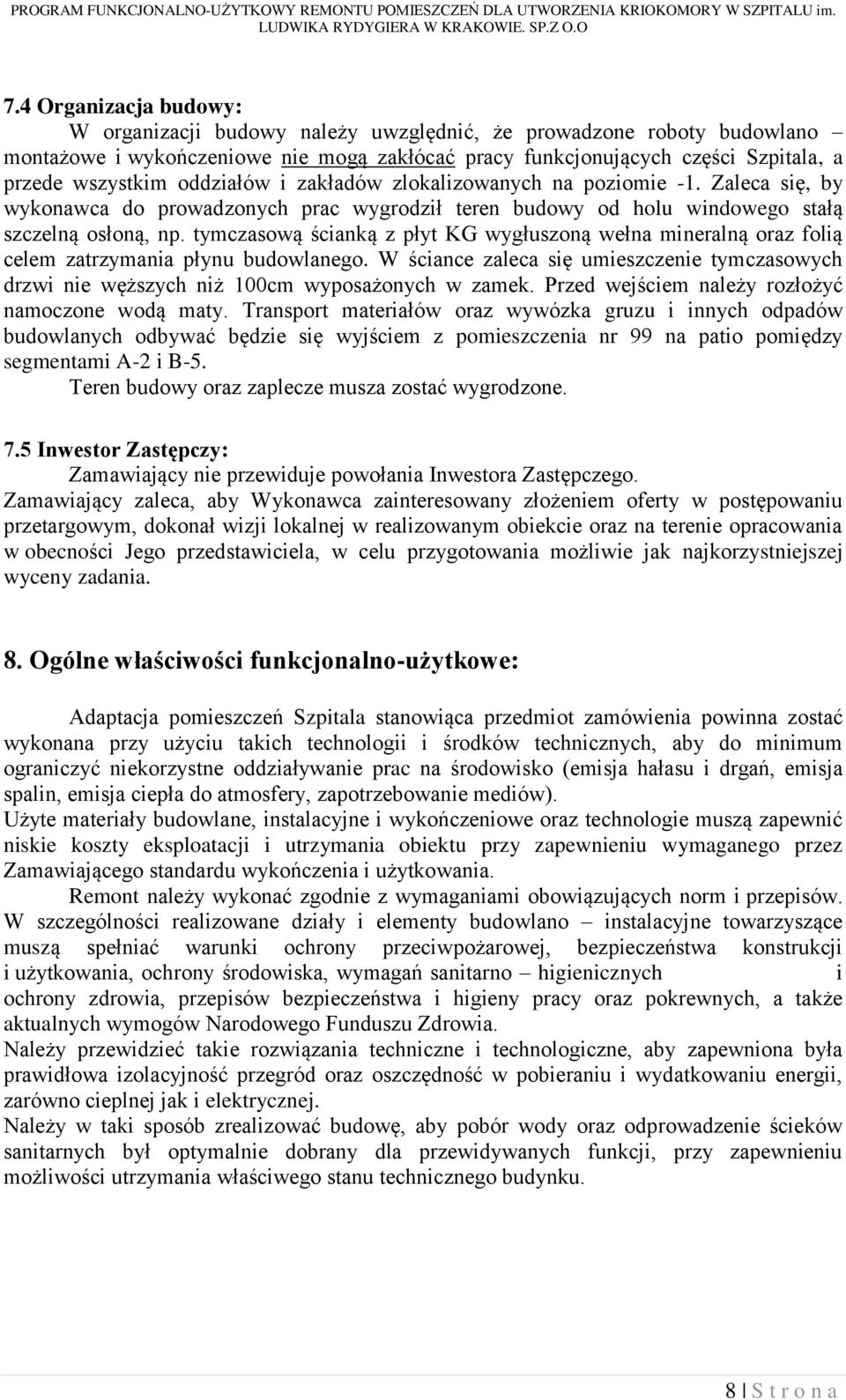

8 7.4 Organizacja budowy: W organizacji budowy należy uwzględnić, że prowadzone roboty budowlano montażowe i wykończeniowe nie mogą zakłócać pracy funkcjonujących części Szpitala, a przede wszystkim oddziałów i zakładów zlokalizowanych na poziomie -1. Zaleca się, by wykonawca do prowadzonych prac wygrodził teren budowy od holu windowego stałą szczelną osłoną, np. tymczasową ścianką z płyt KG wygłuszoną wełna mineralną oraz folią celem zatrzymania płynu budowlanego. W ściance zaleca się umieszczenie tymczasowych drzwi nie węższych niż 100cm wyposażonych w zamek. Przed wejściem należy rozłożyć namoczone wodą maty. Transport materiałów oraz wywózka gruzu i innych odpadów budowlanych odbywać będzie się wyjściem z pomieszczenia nr 99 na patio pomiędzy segmentami A-2 i B-5. Teren budowy oraz zaplecze musza zostać wygrodzone. 7.5 Inwestor Zastępczy: Zamawiający nie przewiduje powołania Inwestora Zastępczego. Zamawiający zaleca, aby Wykonawca zainteresowany złożeniem oferty w postępowaniu przetargowym, dokonał wizji lokalnej w realizowanym obiekcie oraz na terenie opracowania w obecności Jego przedstawiciela, w celu przygotowania możliwie jak najkorzystniejszej wyceny zadania. 8. Ogólne właściwości funkcjonalno-użytkowe: Adaptacja pomieszczeń Szpitala stanowiąca przedmiot zamówienia powinna zostać wykonana przy użyciu takich technologii i środków technicznych, aby do minimum ograniczyć niekorzystne oddziaływanie prac na środowisko (emisja hałasu i drgań, emisja spalin, emisja ciepła do atmosfery, zapotrzebowanie mediów). Użyte materiały budowlane, instalacyjne i wykończeniowe oraz technologie muszą zapewnić niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez Zamawiającego standardu wykończenia i użytkowania. Remont należy wykonać zgodnie z wymaganiami obowiązujących norm i przepisów. W szczególności realizowane działy i elementy budowlano instalacyjne towarzyszące muszą spełniać warunki ochrony przeciwpożarowej, bezpieczeństwa konstrukcji i użytkowania, ochrony środowiska, wymagań sanitarno higienicznych i ochrony zdrowia, przepisów bezpieczeństwa i higieny pracy oraz pokrewnych, a także aktualnych wymogów Narodowego Funduszu Zdrowia. Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu energii, zarówno cieplnej jak i elektrycznej. Należy w taki sposób zrealizować budowę, aby pobór wody oraz odprowadzenie ścieków sanitarnych był optymalnie dobrany dla przewidywanych funkcji, przy zapewnieniu możliwości utrzymania właściwego stanu technicznego budynku. 8 S t r o n a

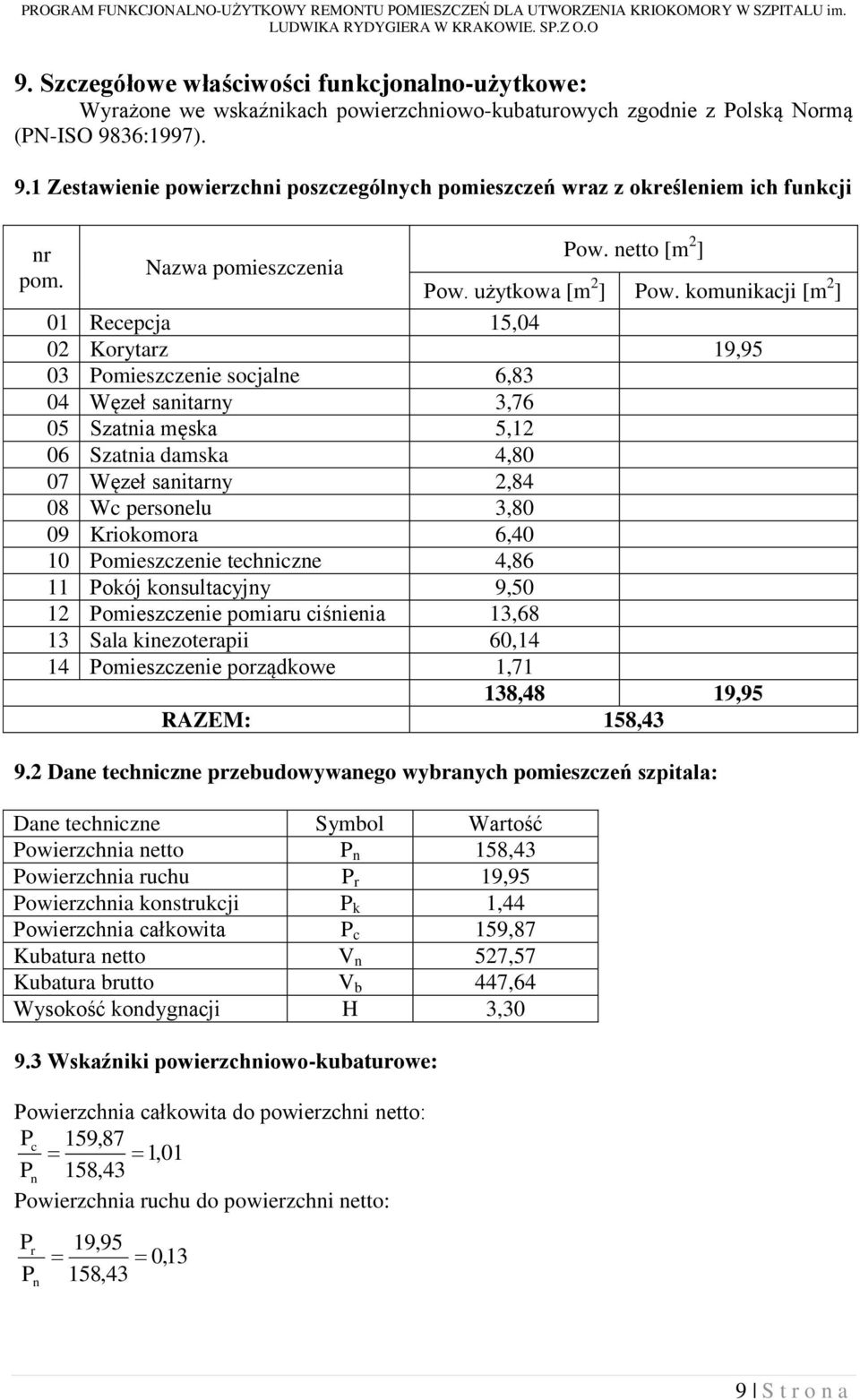

9 9. Szczegółowe właściwości funkcjonalno-użytkowe: Wyrażone we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą (PN-ISO 9836:1997). 9.1 Zestawienie powierzchni poszczególnych pomieszczeń wraz z określeniem ich funkcji nr Pow. netto [m 2 ] Nazwa pomieszczenia pom. Pow. użytkowa [m 2 ] Pow. komunikacji [m 2 ] 01 Recepcja 15,04 02 Korytarz 19,95 03 Pomieszczenie socjalne 6,83 04 Węzeł sanitarny 3,76 05 Szatnia męska 5,12 06 Szatnia damska 4,80 07 Węzeł sanitarny 2,84 08 Wc personelu 3,80 09 Kriokomora 6,40 10 Pomieszczenie techniczne 4,86 11 Pokój konsultacyjny 9,50 12 Pomieszczenie pomiaru ciśnienia 13,68 13 Sala kinezoterapii 60,14 14 Pomieszczenie porządkowe 1,71 138,48 19,95 RAZEM: 158, Dane techniczne przebudowywanego wybranych pomieszczeń szpitala: Dane techniczne Symbol Wartość Powierzchnia netto P n 158,43 Powierzchnia ruchu P r 19,95 Powierzchnia konstrukcji P k 1,44 Powierzchnia całkowita P c 159,87 Kubatura netto V n 527,57 Kubatura brutto V b 447,64 Wysokość kondygnacji H 3, Wskaźniki powierzchniowo-kubaturowe: Powierzchnia całkowita do powierzchni netto: Pc 159,87 1,01 Pn 158,43 Powierzchnia ruchu do powierzchni netto: Pr P n 19,95 158,43 0,13 9 S t r o n a

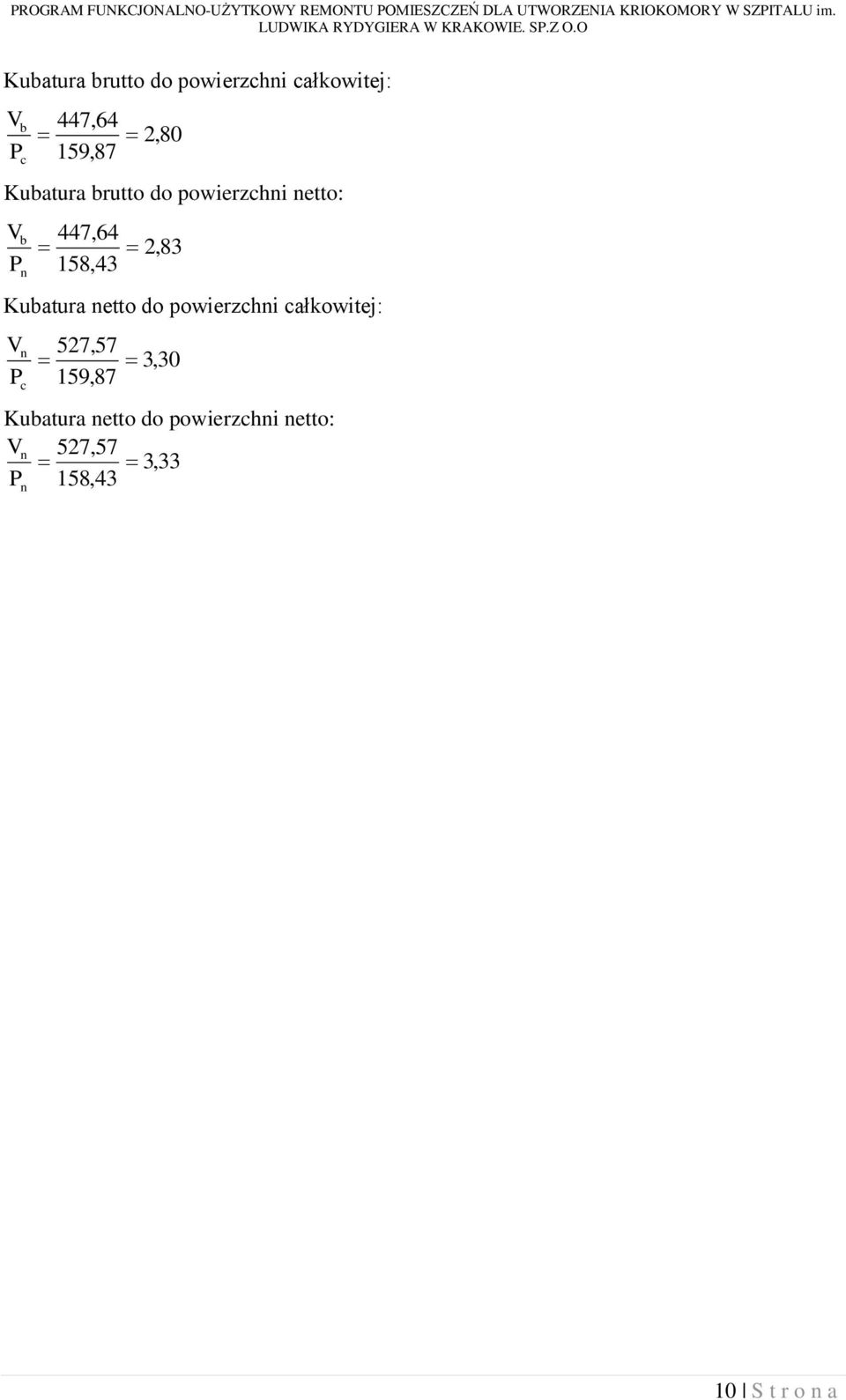

10 Kubatura brutto do powierzchni całkowitej: V b P c 447,64 159,87 2,80 Kubatura brutto do powierzchni netto: V P b n 447,64 158,43 2,83 Kubatura netto do powierzchni całkowitej: V P n c 527,57 159,87 3,30 Kubatura netto do powierzchni netto: Vn 527,57 3,33 P 158,43 n 10 S t r o n a

11 9.4 Zestawienie technologiczne wymagania minimalne: Nr pom. Nazwa pomieszczenia 01 Recepcja 02 Korytarz 03 Pomieszczenie socjalne 04 Węzeł sanitarny Urządzenia / wyposażenie, technologiczne wymagające stałego podłączenia Oświetlenie sufitowe oprawy EVG 4x18W (w tym 1 oprawa z modułem awaryjnym) + Oświetlenie punktowe halogeny na stropie nad biurkiem 300lx Gniazda wtyczkowe 230V ogólne szt. 4 Gniazda wtyczkowe 230V dedykowane szt.4 Gniazdo telefoniczne szt. 1 Gniazdo komputerowe 2x RJ45 szt. 2 Oprawa ewakuacyjna -kierunkowa szt. 1 Drzwi szachtowe pojedyncze szt. 1 Panel sterowniczy dla wentylacji sanitariatów szt. 1 Oświetlenie sufitowe oprawy EVG 4x18W 600x600 (w tym jedna z modułem awaryjnym) 200 lx Oprawa ewakuacyjna - kierunkowa szt. 1 Gniazdko wtykowe 230V szt. 2 Drzwi szachtowe pojedyncze szt. 2 Oświetlenie sufitowe oprawa EVG 4x18W 600x600 z modułem awaryjnym 300 lx Wypust 230V pod szafkami szt.1 Gniazdo wtykowe 230V szt.3 Gniazdo wtykowe 230V dedykowane szt.2 Gniazdo telefoniczne szt. Drzwi szachtowe podwójne szt. 1 Oświetlenie sufitowe z modułem awaryjnym 300 lx Kinkiet nad umywalką szt.1 Gniazdo wtykowe 230V w ramce z wyłącznikiem kinkietu przy umywalce szt.1 Lustro szt. 1 Wymagane w pomieszczenia media Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja telefoniczna, Instalacja komputerowa; Instalacja domofonu i kontroli dostępu; Instalacja, p.poż.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja elektryczna; Instalacja telefoniczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja telefoniczna; Podejście wod.-kan.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Uwagi 11 S t r o n a

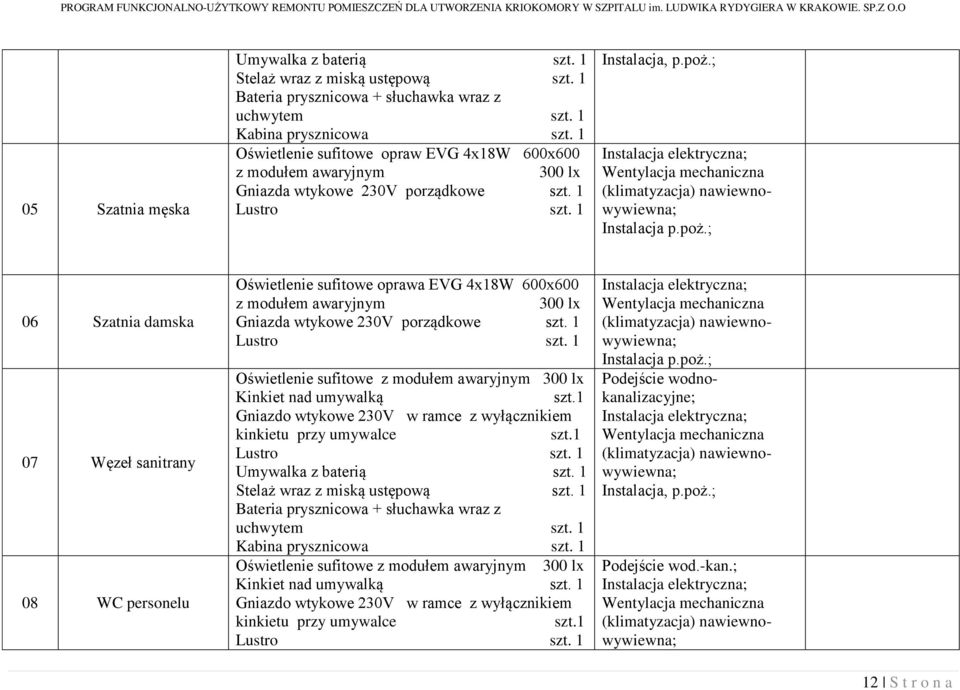

12 05 Szatnia męska Umywalka z baterią szt. 1 Stelaż wraz z miską ustępową szt. 1 Bateria prysznicowa + słuchawka wraz z uchwytem szt. 1 Kabina prysznicowa szt. 1 Oświetlenie sufitowe opraw EVG 4x18W 600x600 z modułem awaryjnym 300 lx Gniazda wtykowe 230V porządkowe szt. 1 Lustro szt. 1 Instalacja, p.poż.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja p.poż.; 06 Szatnia damska 07 Węzeł sanitrany 08 WC personelu Oświetlenie sufitowe oprawa EVG 4x18W 600x600 z modułem awaryjnym 300 lx Gniazda wtykowe 230V porządkowe szt. 1 Lustro szt. 1 Oświetlenie sufitowe z modułem awaryjnym 300 lx Kinkiet nad umywalką szt.1 Gniazdo wtykowe 230V w ramce z wyłącznikiem kinkietu przy umywalce szt.1 Lustro szt. 1 Umywalka z baterią szt. 1 Stelaż wraz z miską ustępową szt. 1 Bateria prysznicowa + słuchawka wraz z uchwytem szt. 1 Kabina prysznicowa szt. 1 Oświetlenie sufitowe z modułem awaryjnym 300 lx Kinkiet nad umywalką szt. 1 Gniazdo wtykowe 230V w ramce z wyłącznikiem kinkietu przy umywalce szt.1 Lustro szt. 1 Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja p.poż.; Podejście wodnokanalizacyjne; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Podejście wod.-kan.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; 12 S t r o n a

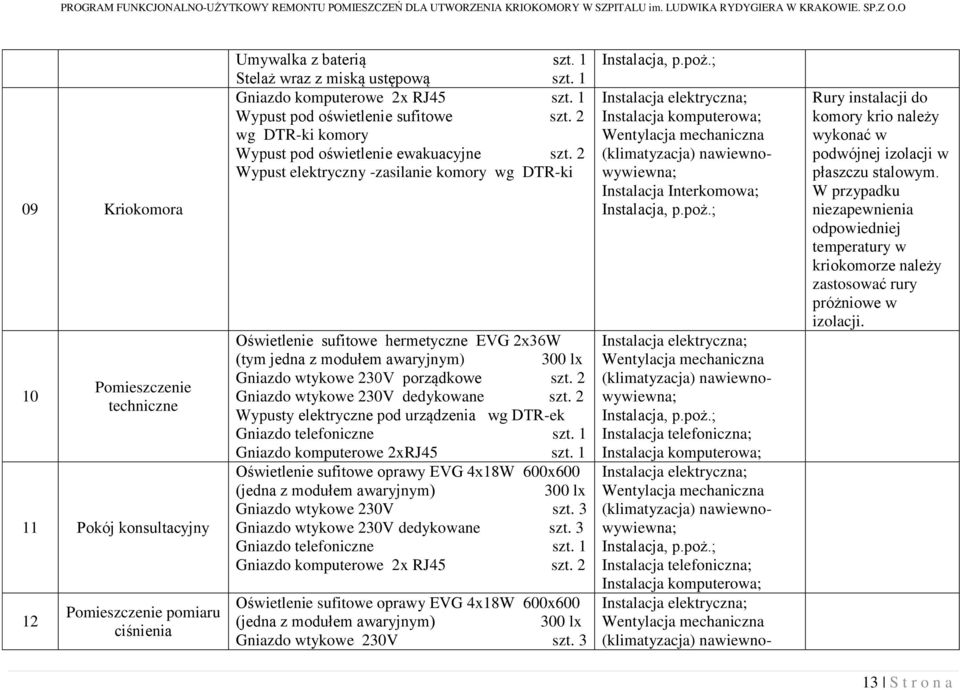

13 09 Kriokomora 10 Pomieszczenie techniczne 11 Pokój konsultacyjny 12 Pomieszczenie pomiaru ciśnienia Umywalka z baterią szt. 1 Stelaż wraz z miską ustępową szt. 1 Gniazdo komputerowe 2x RJ45 szt. 1 Wypust pod oświetlenie sufitowe szt. 2 wg DTR-ki komory Wypust pod oświetlenie ewakuacyjne szt. 2 Wypust elektryczny -zasilanie komory wg DTR-ki Oświetlenie sufitowe hermetyczne EVG 2x36W (tym jedna z modułem awaryjnym) 300 lx Gniazdo wtykowe 230V porządkowe szt. 2 Gniazdo wtykowe 230V dedykowane szt. 2 Wypusty elektryczne pod urządzenia wg DTR-ek Gniazdo telefoniczne szt. 1 Gniazdo komputerowe 2xRJ45 szt. 1 Oświetlenie sufitowe oprawy EVG 4x18W 600x600 (jedna z modułem awaryjnym) 300 lx Gniazdo wtykowe 230V szt. 3 Gniazdo wtykowe 230V dedykowane szt. 3 Gniazdo telefoniczne szt. 1 Gniazdo komputerowe 2x RJ45 szt. 2 Oświetlenie sufitowe oprawy EVG 4x18W 600x600 (jedna z modułem awaryjnym) 300 lx Gniazdo wtykowe 230V szt. 3 Instalacja, p.poż.; Instalacja elektryczna; Instalacja komputerowa; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja Interkomowa; Instalacja, p.poż.; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja telefoniczna; Instalacja komputerowa; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja telefoniczna; Instalacja komputerowa; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewno- Rury instalacji do komory krio należy wykonać w podwójnej izolacji w płaszczu stalowym. W przypadku niezapewnienia odpowiedniej temperatury w kriokomorze należy zastosować rury próżniowe w izolacji. 13 S t r o n a

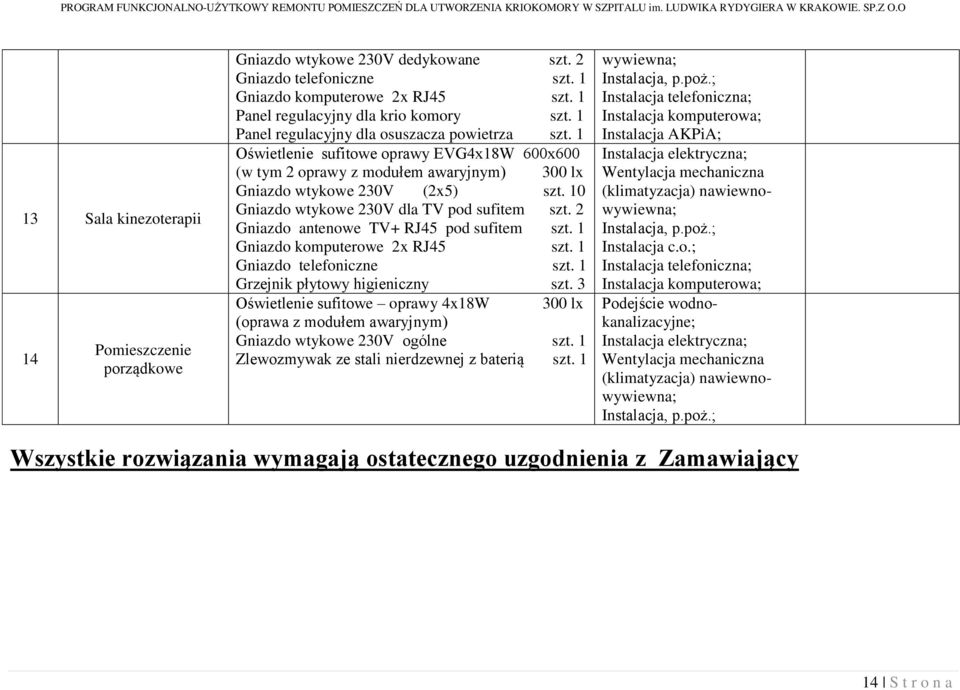

14 13 Sala kinezoterapii 14 Pomieszczenie porządkowe Gniazdo wtykowe 230V dedykowane szt. 2 Gniazdo telefoniczne szt. 1 Gniazdo komputerowe 2x RJ45 szt. 1 Panel regulacyjny dla krio komory szt. 1 Panel regulacyjny dla osuszacza powietrza szt. 1 Oświetlenie sufitowe oprawy EVG4x18W 600x600 (w tym 2 oprawy z modułem awaryjnym) 300 lx Gniazdo wtykowe 230V (2x5) szt. 10 Gniazdo wtykowe 230V dla TV pod sufitem szt. 2 Gniazdo antenowe TV+ RJ45 pod sufitem szt. 1 Gniazdo komputerowe 2x RJ45 szt. 1 Gniazdo telefoniczne szt. 1 Grzejnik płytowy higieniczny szt. 3 Oświetlenie sufitowe oprawy 4x18W 300 lx (oprawa z modułem awaryjnym) Gniazdo wtykowe 230V ogólne szt. 1 Zlewozmywak ze stali nierdzewnej z baterią szt. 1 wywiewna; Instalacja, p.poż.; Instalacja telefoniczna; Instalacja komputerowa; Instalacja AKPiA; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Instalacja c.o.; Instalacja telefoniczna; Instalacja komputerowa; Podejście wodnokanalizacyjne; Instalacja elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna; Instalacja, p.poż.; Wszystkie rozwiązania wymagają ostatecznego uzgodnienia z Zamawiający 14 S t r o n a

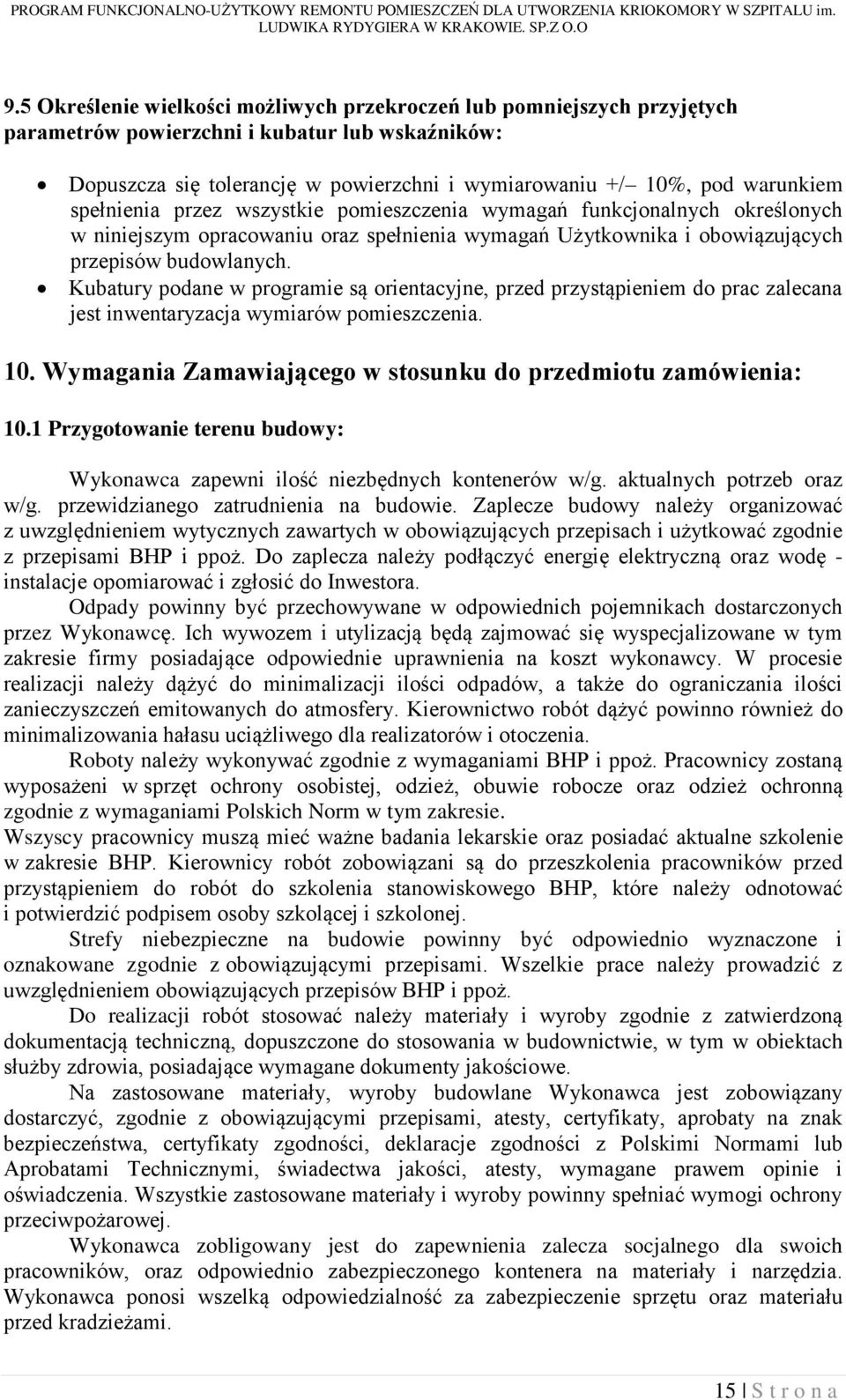

15 9.5 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatur lub wskaźników: Dopuszcza się tolerancję w powierzchni i wymiarowaniu +/ 10%, pod warunkiem spełnienia przez wszystkie pomieszczenia wymagań funkcjonalnych określonych w niniejszym opracowaniu oraz spełnienia wymagań Użytkownika i obowiązujących przepisów budowlanych. Kubatury podane w programie są orientacyjne, przed przystąpieniem do prac zalecana jest inwentaryzacja wymiarów pomieszczenia. 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia: 10.1 Przygotowanie terenu budowy: Wykonawca zapewni ilość niezbędnych kontenerów w/g. aktualnych potrzeb oraz w/g. przewidzianego zatrudnienia na budowie. Zaplecze budowy należy organizować z uwzględnieniem wytycznych zawartych w obowiązujących przepisach i użytkować zgodnie z przepisami BHP i ppoż. Do zaplecza należy podłączyć energię elektryczną oraz wodę - instalacje opomiarować i zgłosić do Inwestora. Odpady powinny być przechowywane w odpowiednich pojemnikach dostarczonych przez Wykonawcę. Ich wywozem i utylizacją będą zajmować się wyspecjalizowane w tym zakresie firmy posiadające odpowiednie uprawnienia na koszt wykonawcy. W procesie realizacji należy dążyć do minimalizacji ilości odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do atmosfery. Kierownictwo robót dążyć powinno również do minimalizowania hałasu uciążliwego dla realizatorów i otoczenia. Roboty należy wykonywać zgodnie z wymaganiami BHP i ppoż. Pracownicy zostaną wyposażeni w sprzęt ochrony osobistej, odzież, obuwie robocze oraz odzież ochronną zgodnie z wymaganiami Polskich Norm w tym zakresie. Wszyscy pracownicy muszą mieć ważne badania lekarskie oraz posiadać aktualne szkolenie w zakresie BHP. Kierownicy robót zobowiązani są do przeszkolenia pracowników przed przystąpieniem do robót do szkolenia stanowiskowego BHP, które należy odnotować i potwierdzić podpisem osoby szkolącej i szkolonej. Strefy niebezpieczne na budowie powinny być odpowiednio wyznaczone i oznakowane zgodnie z obowiązującymi przepisami. Wszelkie prace należy prowadzić z uwzględnieniem obowiązujących przepisów BHP i ppoż. Do realizacji robót stosować należy materiały i wyroby zgodnie z zatwierdzoną dokumentacją techniczną, dopuszczone do stosowania w budownictwie, w tym w obiektach służby zdrowia, posiadające wymagane dokumenty jakościowe. Na zastosowane materiały, wyroby budowlane Wykonawca jest zobowiązany dostarczyć, zgodnie z obowiązującymi przepisami, atesty, certyfikaty, aprobaty na znak bezpieczeństwa, certyfikaty zgodności, deklaracje zgodności z Polskimi Normami lub Aprobatami Technicznymi, świadectwa jakości, atesty, wymagane prawem opinie i oświadczenia. Wszystkie zastosowane materiały i wyroby powinny spełniać wymogi ochrony przeciwpożarowej. Wykonawca zobligowany jest do zapewnienia zalecza socjalnego dla swoich pracowników, oraz odpowiednio zabezpieczonego kontenera na materiały i narzędzia. Wykonawca ponosi wszelką odpowiedzialność za zabezpieczenie sprzętu oraz materiału przed kradzieżami. 15 S t r o n a

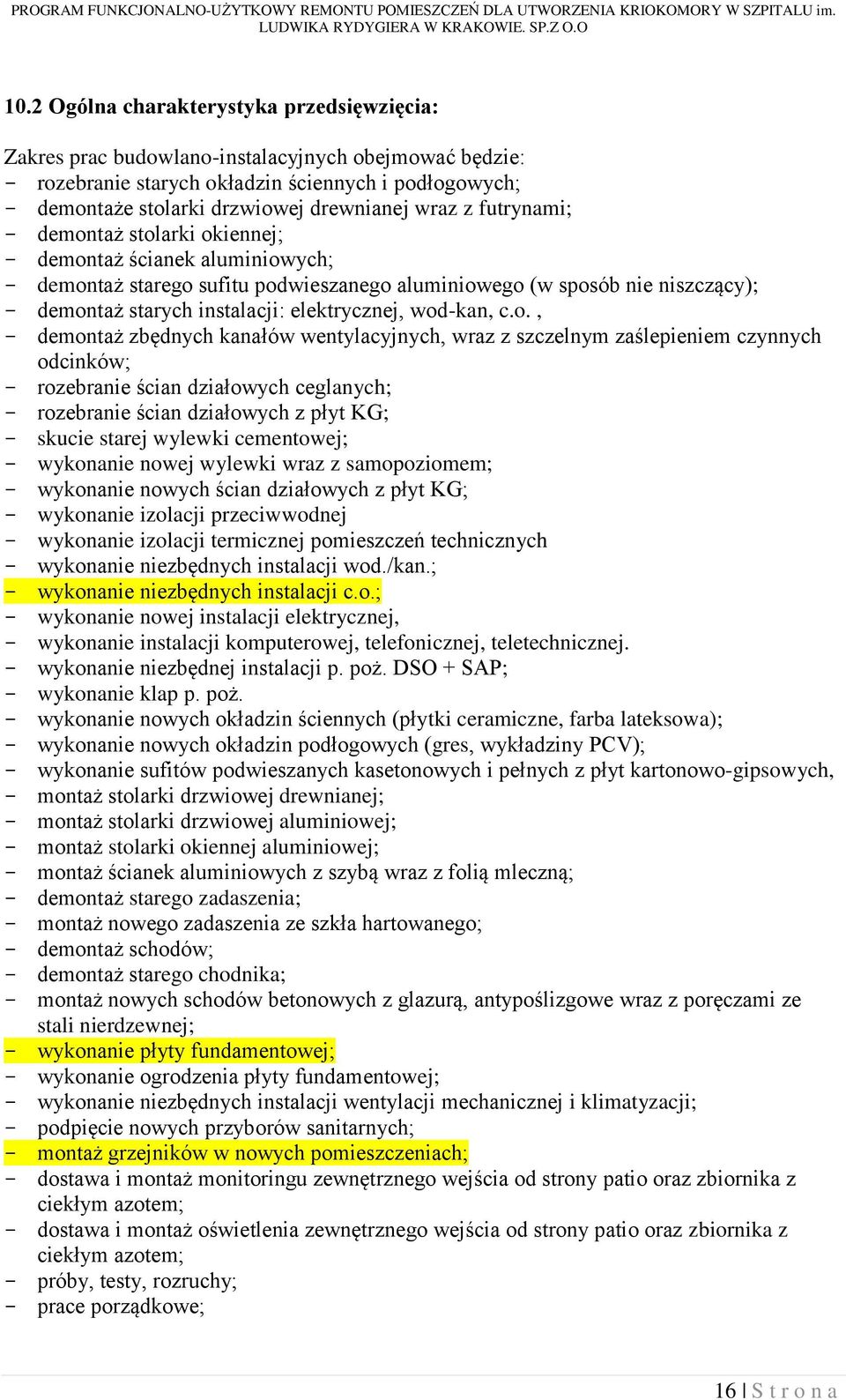

16 10.2 Ogólna charakterystyka przedsięwzięcia: Zakres prac budowlano-instalacyjnych obejmować będzie: - rozebranie starych okładzin ściennych i podłogowych; - demontaże stolarki drzwiowej drewnianej wraz z futrynami; - demontaż stolarki okiennej; - demontaż ścianek aluminiowych; - demontaż starego sufitu podwieszanego aluminiowego (w sposób nie niszczący); - demontaż starych instalacji: elektrycznej, wod-kan, c.o., - demontaż zbędnych kanałów wentylacyjnych, wraz z szczelnym zaślepieniem czynnych odcinków; - rozebranie ścian działowych ceglanych; - rozebranie ścian działowych z płyt KG; - skucie starej wylewki cementowej; - wykonanie nowej wylewki wraz z samopoziomem; - wykonanie nowych ścian działowych z płyt KG; - wykonanie izolacji przeciwwodnej - wykonanie izolacji termicznej pomieszczeń technicznych - wykonanie niezbędnych instalacji wod./kan.; - wykonanie niezbędnych instalacji c.o.; - wykonanie nowej instalacji elektrycznej, - wykonanie instalacji komputerowej, telefonicznej, teletechnicznej. - wykonanie niezbędnej instalacji p. poż. DSO + SAP; - wykonanie klap p. poż. - wykonanie nowych okładzin ściennych (płytki ceramiczne, farba lateksowa); - wykonanie nowych okładzin podłogowych (gres, wykładziny PCV); - wykonanie sufitów podwieszanych kasetonowych i pełnych z płyt kartonowo-gipsowych, - montaż stolarki drzwiowej drewnianej; - montaż stolarki drzwiowej aluminiowej; - montaż stolarki okiennej aluminiowej; - montaż ścianek aluminiowych z szybą wraz z folią mleczną; - demontaż starego zadaszenia; - montaż nowego zadaszenia ze szkła hartowanego; - demontaż schodów; - demontaż starego chodnika; - montaż nowych schodów betonowych z glazurą, antypoślizgowe wraz z poręczami ze stali nierdzewnej; - wykonanie płyty fundamentowej; - wykonanie ogrodzenia płyty fundamentowej; - wykonanie niezbędnych instalacji wentylacji mechanicznej i klimatyzacji; - podpięcie nowych przyborów sanitarnych; - montaż grzejników w nowych pomieszczeniach; - dostawa i montaż monitoringu zewnętrznego wejścia od strony patio oraz zbiornika z ciekłym azotem; - dostawa i montaż oświetlenia zewnętrznego wejścia od strony patio oraz zbiornika z ciekłym azotem; - próby, testy, rozruchy; - prace porządkowe; 16 S t r o n a

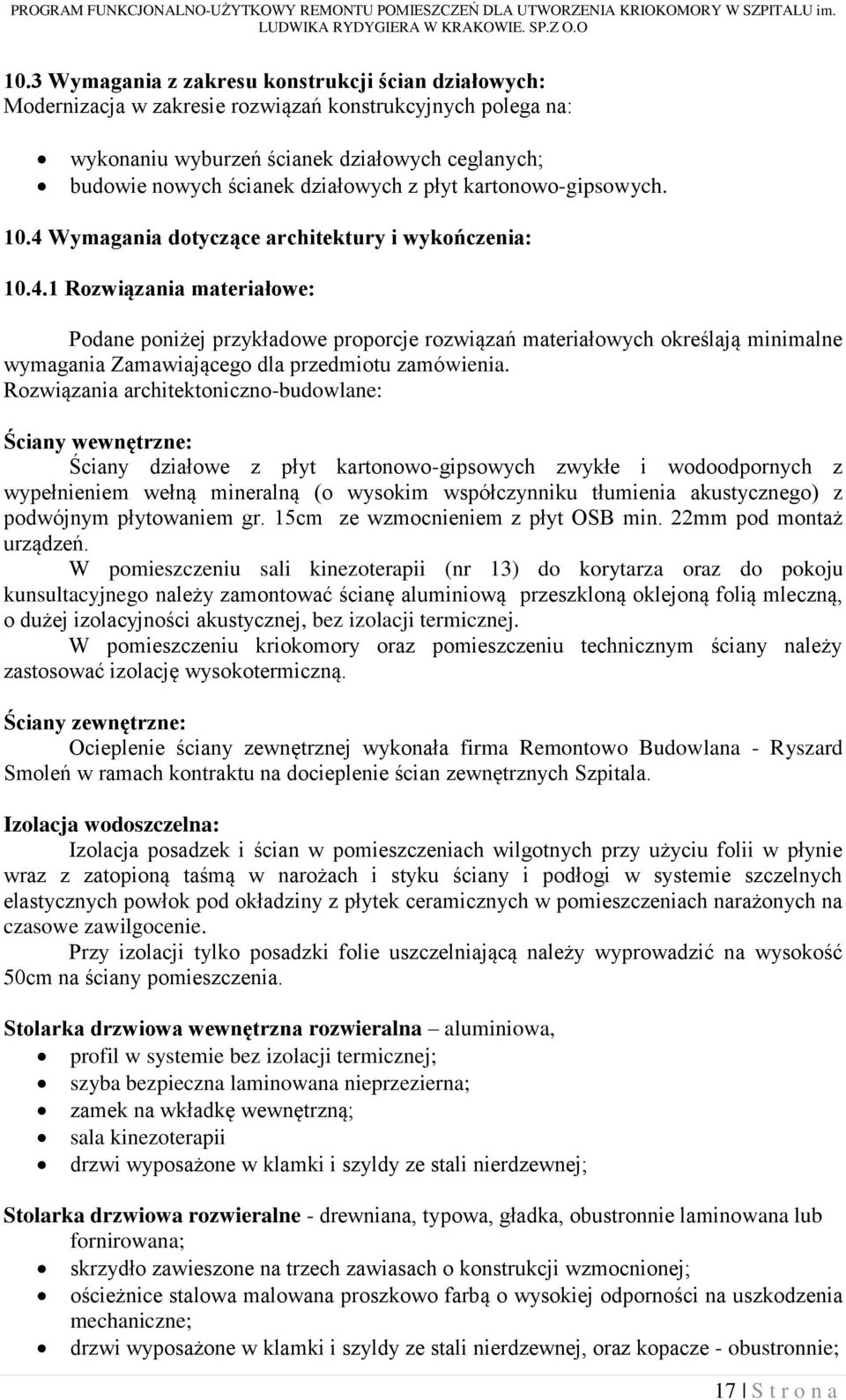

17 10.3 Wymagania z zakresu konstrukcji ścian działowych: Modernizacja w zakresie rozwiązań konstrukcyjnych polega na: wykonaniu wyburzeń ścianek działowych ceglanych; budowie nowych ścianek działowych z płyt kartonowo-gipsowych Wymagania dotyczące architektury i wykończenia: Rozwiązania materiałowe: Podane poniżej przykładowe proporcje rozwiązań materiałowych określają minimalne wymagania Zamawiającego dla przedmiotu zamówienia. Rozwiązania architektoniczno-budowlane: Ściany wewnętrzne: Ściany działowe z płyt kartonowo-gipsowych zwykłe i wodoodpornych z wypełnieniem wełną mineralną (o wysokim współczynniku tłumienia akustycznego) z podwójnym płytowaniem gr. 15cm ze wzmocnieniem z płyt OSB min. 22mm pod montaż urządzeń. W pomieszczeniu sali kinezoterapii (nr 13) do korytarza oraz do pokoju kunsultacyjnego należy zamontować ścianę aluminiową przeszkloną oklejoną folią mleczną, o dużej izolacyjności akustycznej, bez izolacji termicznej. W pomieszczeniu kriokomory oraz pomieszczeniu technicznym ściany należy zastosować izolację wysokotermiczną. Ściany zewnętrzne: Ocieplenie ściany zewnętrznej wykonała firma Remontowo Budowlana - Ryszard Smoleń w ramach kontraktu na docieplenie ścian zewnętrznych Szpitala. Izolacja wodoszczelna: Izolacja posadzek i ścian w pomieszczeniach wilgotnych przy użyciu folii w płynie wraz z zatopioną taśmą w narożach i styku ściany i podłogi w systemie szczelnych elastycznych powłok pod okładziny z płytek ceramicznych w pomieszczeniach narażonych na czasowe zawilgocenie. Przy izolacji tylko posadzki folie uszczelniającą należy wyprowadzić na wysokość 50cm na ściany pomieszczenia. Stolarka drzwiowa wewnętrzna rozwieralna aluminiowa, profil w systemie bez izolacji termicznej; szyba bezpieczna laminowana nieprzezierna; zamek na wkładkę wewnętrzną; sala kinezoterapii drzwi wyposażone w klamki i szyldy ze stali nierdzewnej; Stolarka drzwiowa rozwieralne - drewniana, typowa, gładka, obustronnie laminowana lub fornirowana; skrzydło zawieszone na trzech zawiasach o konstrukcji wzmocnionej; ościeżnice stalowa malowana proszkowo farbą o wysokiej odporności na uszkodzenia mechaniczne; drzwi wyposażone w klamki i szyldy ze stali nierdzewnej, oraz kopacze - obustronnie; 17 S t r o n a

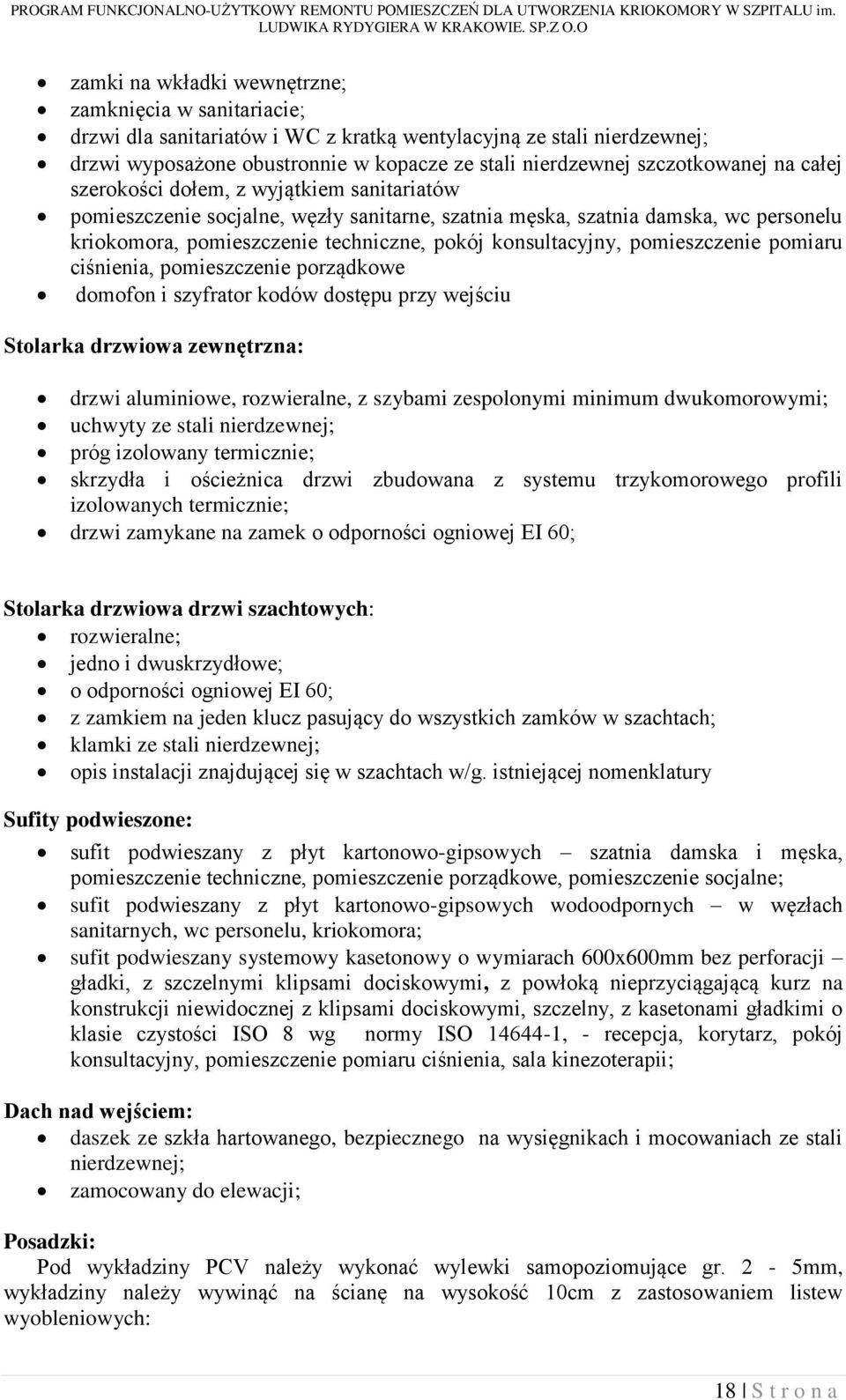

18 zamki na wkładki wewnętrzne; zamknięcia w sanitariacie; drzwi dla sanitariatów i WC z kratką wentylacyjną ze stali nierdzewnej; drzwi wyposażone obustronnie w kopacze ze stali nierdzewnej szczotkowanej na całej szerokości dołem, z wyjątkiem sanitariatów pomieszczenie socjalne, węzły sanitarne, szatnia męska, szatnia damska, wc personelu kriokomora, pomieszczenie techniczne, pokój konsultacyjny, pomieszczenie pomiaru ciśnienia, pomieszczenie porządkowe domofon i szyfrator kodów dostępu przy wejściu Stolarka drzwiowa zewnętrzna: drzwi aluminiowe, rozwieralne, z szybami zespolonymi minimum dwukomorowymi; uchwyty ze stali nierdzewnej; próg izolowany termicznie; skrzydła i ościeżnica drzwi zbudowana z systemu trzykomorowego profili izolowanych termicznie; drzwi zamykane na zamek o odporności ogniowej EI 60; Stolarka drzwiowa drzwi szachtowych: rozwieralne; jedno i dwuskrzydłowe; o odporności ogniowej EI 60; z zamkiem na jeden klucz pasujący do wszystkich zamków w szachtach; klamki ze stali nierdzewnej; opis instalacji znajdującej się w szachtach w/g. istniejącej nomenklatury Sufity podwieszone: sufit podwieszany z płyt kartonowo-gipsowych szatnia damska i męska, pomieszczenie techniczne, pomieszczenie porządkowe, pomieszczenie socjalne; sufit podwieszany z płyt kartonowo-gipsowych wodoodpornych w węzłach sanitarnych, wc personelu, kriokomora; sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, z szczelnymi klipsami dociskowymi, z powłoką nieprzyciągającą kurz na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 8 wg normy ISO , - recepcja, korytarz, pokój konsultacyjny, pomieszczenie pomiaru ciśnienia, sala kinezoterapii; Dach nad wejściem: daszek ze szkła hartowanego, bezpiecznego na wysięgnikach i mocowaniach ze stali nierdzewnej; zamocowany do elewacji; Posadzki: Pod wykładziny PCV należy wykonać wylewki samopoziomujące gr. 2-5mm, wykładziny należy wywinąć na ścianę na wysokość 10cm z zastosowaniem listew wyobleniowych: 18 S t r o n a

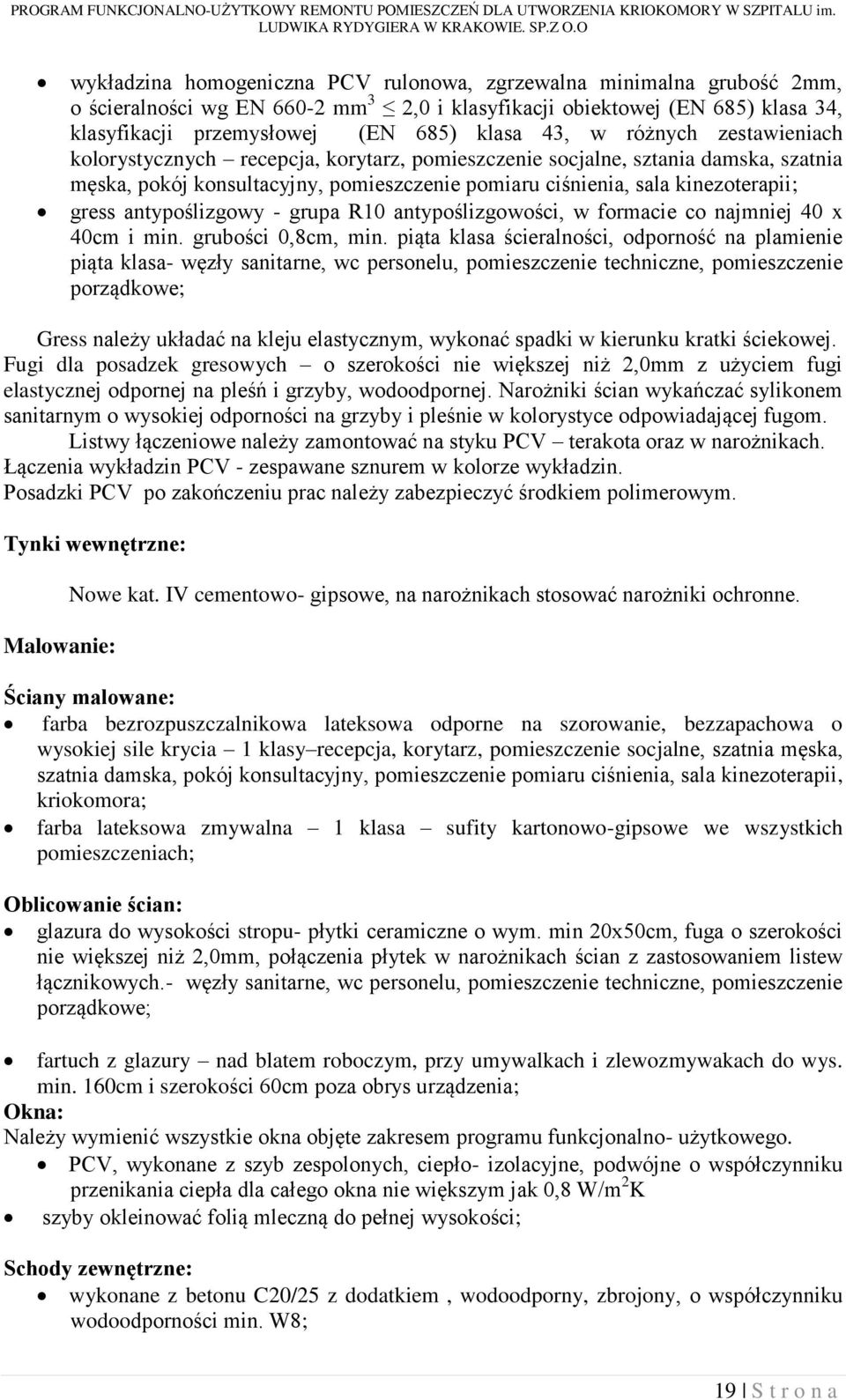

19 wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych recepcja, korytarz, pomieszczenie socjalne, sztania damska, szatnia męska, pokój konsultacyjny, pomieszczenie pomiaru ciśnienia, sala kinezoterapii; gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa- węzły sanitarne, wc personelu, pomieszczenie techniczne, pomieszczenie porządkowe; Gress należy układać na kleju elastycznym, wykonać spadki w kierunku kratki ściekowej. Fugi dla posadzek gresowych o szerokości nie większej niż 2,0mm z użyciem fugi elastycznej odpornej na pleśń i grzyby, wodoodpornej. Narożniki ścian wykańczać sylikonem sanitarnym o wysokiej odporności na grzyby i pleśnie w kolorystyce odpowiadającej fugom. Listwy łączeniowe należy zamontować na styku PCV terakota oraz w narożnikach. Łączenia wykładzin PCV - zespawane sznurem w kolorze wykładzin. Posadzki PCV po zakończeniu prac należy zabezpieczyć środkiem polimerowym. Tynki wewnętrzne: Malowanie: Nowe kat. IV cementowo- gipsowe, na narożnikach stosować narożniki ochronne. Ściany malowane: farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy recepcja, korytarz, pomieszczenie socjalne, szatnia męska, szatnia damska, pokój konsultacyjny, pomieszczenie pomiaru ciśnienia, sala kinezoterapii, kriokomora; farba lateksowa zmywalna 1 klasa sufity kartonowo-gipsowe we wszystkich pomieszczeniach; Oblicowanie ścian: glazura do wysokości stropu- płytki ceramiczne o wym. min 20x50cm, fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowaniem listew łącznikowych.- węzły sanitarne, wc personelu, pomieszczenie techniczne, pomieszczenie porządkowe; fartuch z glazury nad blatem roboczym, przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia; Okna: Należy wymienić wszystkie okna objęte zakresem programu funkcjonalno- użytkowego. PCV, wykonane z szyb zespolonych, ciepło- izolacyjne, podwójne o współczynniku przenikania ciepła dla całego okna nie większym jak 0,8 W/m 2 K szyby okleinować folią mleczną do pełnej wysokości; Schody zewnętrzne: wykonane z betonu C20/25 z dodatkiem, wodoodporny, zbrojony, o współczynniku wodoodporności min. W8; 19 S t r o n a

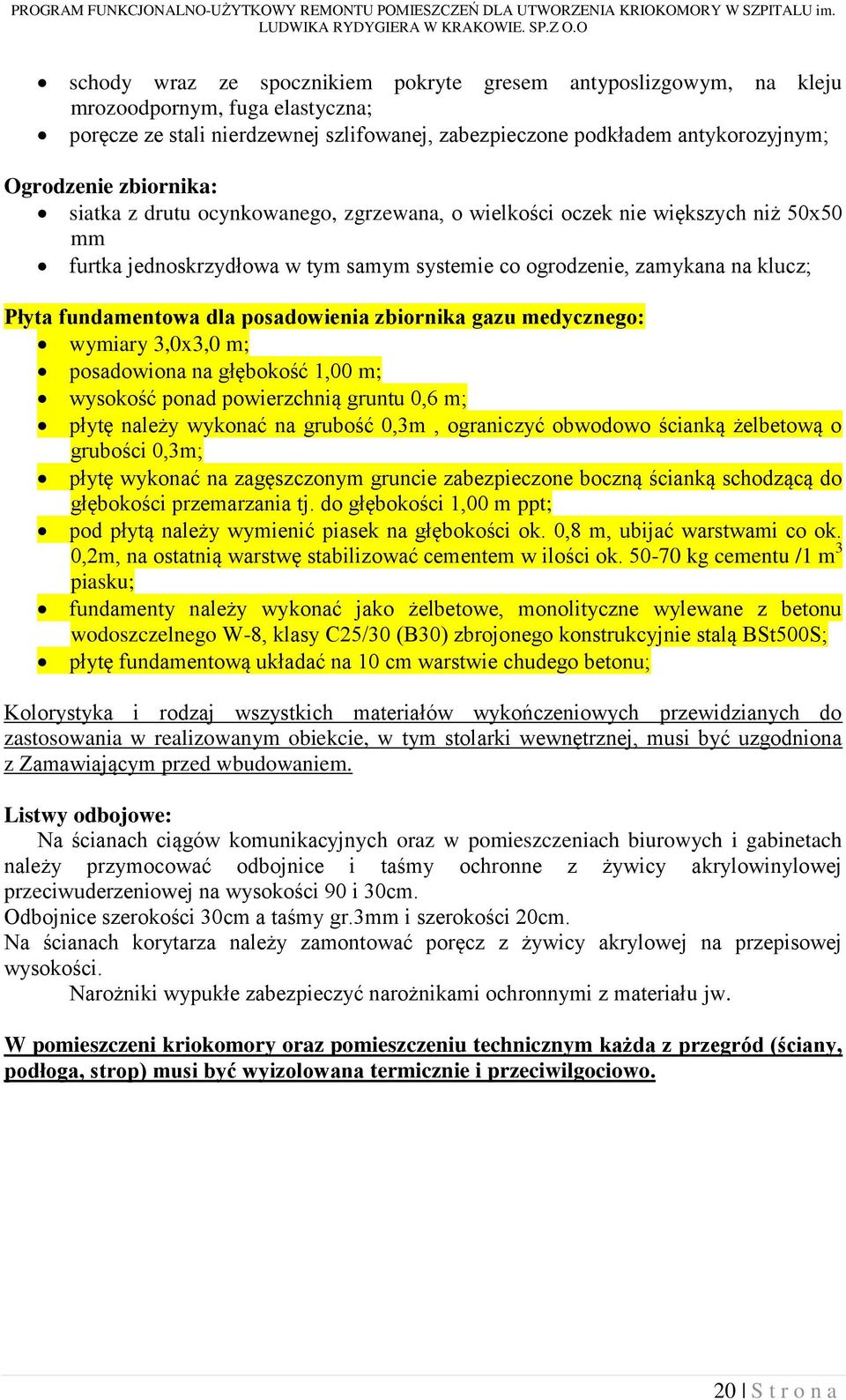

20 schody wraz ze spocznikiem pokryte gresem antyposlizgowym, na kleju mrozoodpornym, fuga elastyczna; poręcze ze stali nierdzewnej szlifowanej, zabezpieczone podkładem antykorozyjnym; Ogrodzenie zbiornika: siatka z drutu ocynkowanego, zgrzewana, o wielkości oczek nie większych niż 50x50 mm furtka jednoskrzydłowa w tym samym systemie co ogrodzenie, zamykana na klucz; Płyta fundamentowa dla posadowienia zbiornika gazu medycznego: wymiary 3,0x3,0 m; posadowiona na głębokość 1,00 m; wysokość ponad powierzchnią gruntu 0,6 m; płytę należy wykonać na grubość 0,3m, ograniczyć obwodowo ścianką żelbetową o grubości 0,3m; płytę wykonać na zagęszczonym gruncie zabezpieczone boczną ścianką schodzącą do głębokości przemarzania tj. do głębokości 1,00 m ppt; pod płytą należy wymienić piasek na głębokości ok. 0,8 m, ubijać warstwami co ok. 0,2m, na ostatnią warstwę stabilizować cementem w ilości ok kg cementu /1 m 3 piasku; fundamenty należy wykonać jako żelbetowe, monolityczne wylewane z betonu wodoszczelnego W-8, klasy C25/30 (B30) zbrojonego konstrukcyjnie stalą BSt500S; płytę fundamentową układać na 10 cm warstwie chudego betonu; Kolorystyka i rodzaj wszystkich materiałów wykończeniowych przewidzianych do zastosowania w realizowanym obiekcie, w tym stolarki wewnętrznej, musi być uzgodniona z Zamawiającym przed wbudowaniem. Listwy odbojowe: Na ścianach ciągów komunikacyjnych oraz w pomieszczeniach biurowych i gabinetach należy przymocować odbojnice i taśmy ochronne z żywicy akrylowinylowej przeciwuderzeniowej na wysokości 90 i 30cm. Odbojnice szerokości 30cm a taśmy gr.3mm i szerokości 20cm. Na ścianach korytarza należy zamontować poręcz z żywicy akrylowej na przepisowej wysokości. Narożniki wypukłe zabezpieczyć narożnikami ochronnymi z materiału jw. W pomieszczeni kriokomory oraz pomieszczeniu technicznym każda z przegród (ściany, podłoga, strop) musi być wyizolowana termicznie i przeciwilgociowo. 20 S t r o n a

21 Wymagania dotyczące wykończenia wnętrz: Nr pom. 01 Nazwa pomieszczenia Recepcja Podłogi Ściany Sufity Uwagi Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, z szczelnymi klipsami dociskowymi, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 8 wg normy ISO

22 Korytarz Pomieszczenie socjalne Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, z szczelnymi klipsami dociskowymi, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 8 wg normy ISO Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa 2 2

23 Węzeł sanitarny Szatnia męska Szatnia damska Węzeł sanitarny Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Płytki gresowe- grupa R10, odporne na ścieranie (5 klasa ścieralności). Fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Płytki gresowe- grupa R10, odporne na ścieranie (5 klasa ścieralności). Fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Sufit podwieszany z płyt kartonowogipsowych wodoodpornych. Farba lateksowa zmywalna 1 klasa Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa Sufit podwieszany z płyt kartonowogipsowych, wodoodpornych. Farba lateksowa zmywalna 1 klasa 2 3

24 Wc personelu Kriokomora Pomieszczenie techniczne Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Płytki gresowe- grupa R10, odporne na ścieranie (5 klasa ścieralności). Fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Płytki gresowe- grupa R10, odporne na ścieranie (5 klasa ścieralności). Fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Sufit podwieszany z płyt kartonowogipsowych, wodoodpornych. Farba lateksowa zmywalna 1 klasa. Sufit podwieszany z płyt kartonowogipsowych, wodoodpornych. Farba lateksowa zmywalna 1 klasa Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa. 2 4

25 . 11 Pokój konsultacyjny Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, z szczelnymi klipsami dociskowymi, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 8 wg normy ISO

26 . 12 Pomieszcznie pomiaru ciśnienia Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, z szczelnymi klipsami dociskowymi, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 8 wg normy ISO

27 Sala kinezoterapii Pomieszczenie porządkowe Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych. Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Farba bezrozpuszczalnikowa lateksowa odporne na szorowanie, bezzapachowa o wysokiej sile krycia 1 klasy Płytki gresowe- grupa R10, odporne na ścieranie (5 klasa ścieralności). Fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Sufit podwieszany systemowy kasetonowy o wymiarach 600x600mm bez perforacji gładki, z szczelnymi klipsami dociskowymi, z powloką nieprzyciągającą kurzu na konstrukcji niewidocznej z klipsami dociskowymi, szczelny, z kasetonami gładkimi o klasie czystości ISO 8 wg normy ISO Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna 1 klasa. Wszystkie rozwiązania wymagają ostatecznego uzgodnienia z Zamawiającym. 2 7

28 Projektowane wewnętrzne instalacje wod.-kan.: Opis ogólny: Pomieszczenie kriokomory wraz pomieszczeniem przynależnymi należy wyposażyć w następujące instalacje wod.-kan. instalacja wody zimnej; instalacja wody ciepłej i cyrkulacji; kanalizacja sanitarna; instalacja wentylacji i klimatyzacji; instalacja hydrantowa; Instalacja wodociągowa: Przewiduje się podpięcie nowo projektowanych urządzeń do istniejących pionów. Przewody wody zimnej i ciepłej prowadzone będą w posadzkach lub ścianach, piony zaś w istniejących szachtach w przypadku braku takiej możliwości z przyczyn technologicznych, w nowo zaproponowanych miejscach w porozumieniu z inwestorem. Główne przewody wody zimnej, ciepłej i cyrkulacji należy wykonać z rur PP stabilizowanych lub w systemie PEX/AL/PEX ze złączkami zaprasowywanymi. Podejścia do przyborów - w bruzdach pod tynkiem w izolacji z pianki PE. Ewentualne dodatkowe piony należy wykonać z rur stalowych ocynkowanych. Przewody wodociągowe posiadać będą izolację termiczną z pianki polietylenowej, zabezpieczającą przewody wody zimnej przed skraplaniem pary wodnej a przewody wody ciepłej, przed stratami ciepła. Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. zawierające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, Załącznik nr 2 Wymagania izolacyjności cieplnej i inne wymagania związane z oszczędnością energii, pkt.1.5: Izolacja cieplna przewodów rozdzielczych i komponentów w instalacjach centralnego ogrzewania, ciepłej wody użytkowej (w tym przewodów cyrkulacyjnych), instalacji chłodu i ogrzewania powietrznego powinna spełniać następujące wymagania minimalne określone w poniższej tabeli: Lp Rodzaj przewodu lub komponentu Minimalna grubość izolacji. cieplnej (materiał W(m x K) 1 Średnica wewnętrzna do 22mm 20mm 2 Średnica wewnętrzna od 22 do 35mm 30mm 3 Średnica wewnętrzna od 35 do 100mm Równa średnicy wewnętrznej rury 4 Średnica wewnętrzna ponad 100mm 100mm 5 Przewody i armatura wg poz. 1-4 przechodzące przez ściany lub stropy, skrzyżowania przewodów ½ wymagań z poz. 1-4 Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, 120 pkt. 2 instalacja ciepłej wody powinna zapewniać uzyskanie w punktach czerpalnych temperatury wody nie niższej niż 55 C i nie wyższej niż 60 C, przy czym instalacja ta powinna umożliwić przeprowadzanie jej okresowej dezynfekcji termicznej przy temperaturze wody nie niższej niż 70 C. W związku z tym należy zastosować rozwiązanie systemowe zabezpieczające przed poparzeniem podczas okresowego przegrzewu, rozwiązanie to musi być kompatybilne z

29 istniejącą infrastrukturą szpitala. Na podejściach do pionów zamontowane będą zawory odcinające typu kulowego, śrubunkowe lub półśrubunkowe. Wszystkie baterie umywalkowe i zlewozmywakowe stojące z głowicami ceramicznymi. Baterie i stelaż do miski ustępowej podłączone do instalacji za pomocą wężyków elastycznych w oplocie stalowym, przyłącz wyposażyć w zawór odcinający typu kulowego. Wszystkie instalacje wodociągowe w obrębie inwestycji podlegają wymianie Instalacja p. poż (hydrauliczna - wodna): Należy wykonać instalację hydrantową z jednym hydrantem i przeprowadzić próby ciśnieniowe. Po wykonaniu prób należy dostarczyć pełną dokumentację powykonawczą wraz z protokołami Kanalizacja sanitarna: Przewiduje się podpięcie nowo projektowanych urządzeń do istniejących pionów kanalizacji sanitarnej rurami PCV o podwyższonej odporności termicznej i chemicznej, oraz o wysokim stopniu izolacji dźwiękowej PP HT+. Stare piony oraz poziomy w obrębie inwestycji należy wymienić na nowe. Odcinki pionowe powinny być wymieniane tak by zaczynały się i kończyły poziom poniżej inwestycji i poziom wyżej inwestycji zaś przejścia odpowiednio zabezpieczone przeciw pożarowo. Instalację należy tak układać by stosować jak najdłuższe docinki z jednego fragmentu rury i jak najmniej nie potrzebnych i zbędnych połączeń. Wszystkie stare piony oraz poziomy w obrębie inwestycji należy wymienić na nowe, w przypadku kratek ściekowych piętro wyżej których stan budzi wątpliwości należy również zastąpić je nowymi w celu zapobieżenia możliwych przyszłych wycieków. Umywalki podłączać do kanalizacji za pomocą syfonów. Inwestor nie dopuszcza stosowania syfonów plastikowych (z wykluczeniem syfonów specjalistycznych, zlewozmywakowych lub dla pomieszczeń technicznych). Syfony ozdobne chromowane bądź ze stali nierdzewnej Wyposażenie i montaż przyborów i urządzeń sanitarnych: Biały montaż i armatura muszą spełniać wymagania zawarte w obowiązujących przepisach, w tym przepisach szczegółowych, dotyczących obiektów służby zdrowia. Urządzenia sanitarne powinny być koloru białego, pierwszej jakości. Wszelkie urządzenia będą montowane do ścian pomieszczeń. Styk umywalki, miski ustępowej, wypełniony sylikonem sanitarnym o wysokiej odporności na grzyby i pleśnie. Podłączenia do instalacji zostaną wykonane w sposób umożliwiający łatwy demontaż. Pomieszczenia przygotowania lekarzy, przygotowania pacjenta, oraz śluza brudna i pacjenta będą wyposażone w specjalne przybory przeznaczone dla pomieszczeń bloku operacyjnego. Typ i rodzaj zastosowanej armatury i ceramiki przed montażem należy uzgodnić z Inwestorem Zabezpieczenia ognioochronne: Przejścia przewodów poziomych wykonanych z rur PP lub PEX/AL/PEX przez strefy przeciw pożarowe oraz szachty, muszą być zabezpieczone kołnierzami ogniochronnymi o odporności ogniowej EI 120. Kołnierze montować należy z dwóch stron ściany w strefach ogniowych. Przejścia przez stropy zabezpieczone zostaną kołnierzami ogniochronnymi montowanymi tylko od dolnej strony stropu.
