1 PROGRAM FUNKCJONALNO-UŻYTKOWY ADAPTACJI POMIESZCZEŃ SZPITALA NA ODDZIAŁ CHIRURGII JEDNEGO DNIA W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 1

2 SPIS TREŚCI: I DANE OGÓLNE 4 1. Dane ewidencyjne Nazwa nadana zamówieniu przez Zamawiającego Adres obiektu budowlanego Nazwa i adres Inwestora Jednostka projektowa 4 2. Podstawa opracowania 4 3. Cel opracowania Wstęp Przedmiot opracowania Efekt inwestycji 5 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). 5 II. CZĘŚĆ OPISOWA 6 5. Opis ogólny przedmiotu zamówienia 6 6. Charakterystyczne parametry określające wielkość oddziału i zakres robót budowlanych Lokalizacja Podstawowa dane liczbowe Wytyczne projektowe 7 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia Dokumenty formalno-prawne Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu Uzbrojenie terenu i zasilania w media Uwarunkowania techniczne Organizacja budowy Inwestor Zastępczy 8 8. Ogólne właściwości funkcjonalno-użytkowe 8 9. Szczegółowe właściwości funkcjonalno-użytkowe Zestawienie powierzchni pomieszczeń wraz z określeniem ich funkcji Dane techniczne przebudowywanego oddziału szpitala Wskaźniki powierzchniowo-kubaturowe Zestawienie technologiczne- wymagania minimalne Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatury lub wskaźników Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Przygotowanie terenu budowy Ogólna charakterystyka przedsięwzięcia Wymagania z zakresu konstrukcji Wymagania dotyczące architektury i wykończenia Rozwiązania materiałowe Wymagania dotyczące wykończenia wnętrz Wymagania w zakresie instalacji wod-kan Projektowane wewnętrzne instalacje wod-kan Opis ogólny Instalacja wodociągowa Instalacja p.poż 34 2

3 Kanalizacja sanitarna Wyposażenie i montaż przyborów i urządzeń sanitarnych Zabezpieczenia ognioochronne Uwagi ogólne Wymagania w zakresie instalacji centralnego ogrzewania Instalacja centralnego ogrzewania Próba ciśnieniowa i płukanie zładu, izolacja i barwienie rurociągów Uwagi końcowe Wymagania w zakresie instalacji wentylacji mechanicznej i klimatyzacji Wymagania w zakresie instalacji gazów medycznych Wymagania dotyczące instalacji elektrycznych Wymagania dotyczące sieci teletechnicznych Instalacja sieci telefonicznych Instalacja przyzywowa Instalacja sieci komputerowej Instalacja telewizyjna Zabezpieczenie ppoż. Adaptowanych pomieszczeń na potrzeby Oddziału Chirurgii Jednego Dnia Rozwiązania funkcyjno-technologiczne Wymagania dotyczące przygotowania terenu Uwagi ogólne Ogólne warunki wykonania i odbioru robót budowlanych Zakres prac projektowych Warunki odbioru prac projektowych Wymagania ogólne odbioru robót budowlanych Ogólne wymagania dotyczące robót Wymagania dotyczące właściwości wyrobów i materiałów budowlanych oraz urządzeń Wymagania dotyczące wykonania robót Dokumentacja budowy Odbiory Podstawa płatności Ochrona środowiska w czasie wykonania robót Ochrona przeciwpożarowa w czasie wykonywania robót Ochrona własności publicznej i prywatnej Bezpieczeństwo i higiena pracy przy wykonywaniu robót Stosowanie się do przepisów prawa Dokumenty odniesienia 49 III CZĘŚĆ INFORMACYJNA Informacje ogólne Dokumenty administracyjno-techniczne Prace projektowe Istniejące opracowania projektowe 50 IV. PRZEPISY PRAWNE I NORMY ZWIĄZANE Z PROJEKTEM I WYKONANIEM ZAMÓWIENIA 50 V. ZAŁĄCZNIKI Rysunki 50 3

4 I. DANE OGÓLNE 1. Dane ewidencyjne: 1.1 Nazwa nadana zamówieniu przez Zamawiającego: Adaptacja pomieszczeń szpitalnych w seg. B-1 na poziomie -1 na potrzeby Oddziału Chirurgii Jednego Dnia. 1.2 Adres obiektu budowlanego: os. Złotej Jesieni Kraków 1.3 Nazwa i adres Inwestora: Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp z o.o. os. Złotej Jesieni Karków 1.4 Jednostka projektowa Dział Infrastruktury Szpitalnej 2. Podstawa opracowania: - Rozporządzenie Ministra Infrastruktury z dn r (Dz. U. z 2004r nr 202 poz z póź. zm.) w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz program funkcjonalno-użytkowy. - wizja lokalna. - uzgodnienia z użytkownikiem - obowiązujące normy i przepisy. 3. Cel opracowania: 3.1Wstęp Szpital Specjalistyczny im. Ludwika Rydygiera w Krakowie sp. z o.o. jest wieloprofilowym i wysokospecjalistycznym podmiotem medycznym udzielającym świadczeń zdrowotnych w większości rodzajów świadczeń kontraktowanych przez Narodowy Fundusz Zdrowia. Jest jednym z największych szpitali w Małopolsce, posiada 597 łóżek. Posiada 22 oddziały w pełnym przekroju specjalizacji, na których w ostatnich latach hospitalizowanych jest corocznie ok pacjentów, oraz zespół przyszpitalnych poradni specjalistycznych obsługujących rocznie ok pacjentów ambulatoryjnych. Misją Szpitala jest kompleksowe i na wysokim poziomie jakości zaspokajanie najbardziej złożonych potrzeb zdrowotnych pacjentów, przy zastosowaniu wysokospecjalistycznych technologii diagnostycznych i leczniczych oraz przy uwzględnieniu wysokiej efektywności wykorzystania posiadanych zasobów kadrowych i rzeczowych. Szpital posiada certyfikat ISO 9001:2000 oraz Certyfikat Akredytacyjny Centrum Monitorowania Jakości w Ochronie Zdrowia. 4

5 3.2 Przedmiot opracowania Przedmiotem opracowania jest program funkcjonalno-użytkowy stanowiący załącznik SIWZ do przetargu na wykonanie robót budowlanych i sporządzenie dokumentacji powykonawczej dla inwestycji Adaptacja pomieszczeń szpitalnych w segmencie B-1 na poziomie -1 na Oddział Chirurgii Jednego Dnia. Załącznikiem do programu funkcjonalno-użytkowym jest koncepcja. Niniejszy program w sposób ogólny opisuje wymagania i oczekiwania Zamawiającego stawiane przedmiotowej inwestycji polegającej na robotach adaptacyjnych pomieszczeń na potrzeby oddziału Chirurgii Jednego Dnia. Wykonawca w ramach realizacji zadania powinien zweryfikować zaproponowany przez Zamawiającego układ funkcjonalny w sposób zgodny z przepisami: Rozporządzeniem Ministra Zdrowia oraz Rozporządzeniem Ministra Infrastruktury z dnia 21 marca 2011 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie. Działanie Wykonawcy oraz wyniki jego pracy muszą być zgodne z obowiązującym porządkiem prawnym. 3.3 Efekt inwestycji Oddział Chirurgii Jednego Dnia Utworzenie Oddziału wprowadzi efektywniejszy sposób leczenia poprzez skrócenie pobytu Pacjentów w szpitalu. Pacjent przebywa na oddziale nie dłużej niż 24 godzin. Nowy oddział umożliwi przeprowadzenie większej ilości zabiegów co poprawi dostępność do świadczeń zdrowotnych udzielanym w Szpitalu. 4. Kody robót budowlanych wg Numerycznego Słownika Głównego wspólnego słownika zamówień (CPV). Zakres prac projektowych Usługi projektowania architektonicznego Usługi inżynieryjne w zakresie projektowania Specjalne usługi projektowe Usługi projektowania wnętrz Roboty w zakresie instalacji budowlanych Roboty instalacyjne wodno-kanalizacyjne i sanitarne Roboty w zakresie okablowania oraz instalacji elektrycznych Instalowanie systemów alarmowych i anten Instalowanie urządzeń telekomunikacyjnych Instalowanie systemów oświetleniowych i sygnalizacyjnych Inne instalacje elektryczne Roboty izolacyjne Izolacja cieplna Roboty sanitarne Prace murarskie 5

6 Instalowanie urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych Roboty instalacyjne przeciwpożarowe Roboty wykończeniowe w zakresie obiektów budowlanych Roboty wykończeniowe w zakresie obiektów budowlanych Tynkowanie Roboty w zakresie stolarki budowlanej Układanie stropów podwieszonych Instalowanie ścianek działowych Pokrywanie podłóg Kładzenie płytek Kładzenie i wykładanie podłóg, ścian i tapetowanie ścian Roboty malarskie i szklarskie Nakładanie powierzchni kryjących Roboty budowlane wykończeniowe, pozostałe Dekorowanie Kod numeryczny składa się z 8 cyfr, podzielonych w następujący sposób: pierwsze dwie cyfry określają działy (XX Y); pierwsze trzy cyfry określają grupy (XXX00000-Y); pierwsze cztery cyfry określają klasy (XXXX0000-Y); pierwsze pięć cyfr określają kategorie (XXXXX000-Y). Każda z ostatnich trzech cyfr zapewnia większy stopień precyzji w ramach każdej kategorii. Dziewiąta cyfra służy do zweryfikowania poprzednich cyfr. II. CZĘŚĆ OPISOWA 5. Opis ogólny przedmiotu zamówienia: Przedmiotem zamówienia jest zaprojektowanie i wykonanie zadania pt.: Adaptacja pomieszczeń szpitalnych w segmencie B-1 na poziomie -1 na potrzeby Oddziału Chirurgii Jednego Dnia w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie sp. z o.o. Przedmiot zamówienia obejmuje: wykonanie robót budowlanych wykonanie dokumentacji powykonawczej. 6. Charakterystyczne parametry określające wielkość oddziału i zakres robót budowlanych 6.1 Lokalizacja Zespół pomieszczeń objętych zakresem opracowania usytuowany jest na poziomie - 1 w segmencie B-1 budynku Szpitala Specjalistycznego im. Ludwika Rydygiera w Krakowie sp. z o.o., położonego na os. Złotej Jesieni 1 w Krakowie. 6

7 6.2 Podstawowe dane liczbowe powierzchnia użytkowa [m 2 ] powierzchnia komunikacji [m 2 ] powierzchnia netto [m 2 ] kubatura [m 3 ] 174,25 98,76 273,01 873,63 Dopuszcza się maksymalne przekroczenie powierzchni o +/- 10% w ramach jednej funkcji. 6.3 Wytyczne projektowe W/w inwestycja ma na celu adaptację pomieszczeń segmencie B-1 na potrzeby Oddziału Chirurgii Jednego Dnia w Szpitalu Specjalistycznym im. Ludwika Rydygiera w Krakowie sp. z o.o., tak aby spełniał on wymogi przewidziane przepisami prawa, a w szczególności rozporządzenia Ministra Zdrowia z dnia r, (Dz U. Nr 0 poz. 739) oraz spełniał oczekiwania Użytkownika. Przebudowa ma na celu zapewnienie w/w warunków z uwzględnieniem możliwości technicznych wynikających z istniejącego układu funkcjonalnego i substancji budowlanej. Wszystkie pomieszczenia oddziału muszą być dostępne i przystosowane dla pacjentów niepełnosprawnych. 7. Aktualne uwarunkowania wykonania przedmiotu zamówienia Aktualne uwarunkowania wykonania przedmiotu zamówienia określać będą: 7.1 Dokumenty formalno-prawne - oświadczenie Zamawiającego o prawie do dysponowania nieruchomością, - koncepcja dołączona do programu funkcjonalno-użytkowego, 7.2 Uwarunkowania wynikające z lokalizacji inwestycji Zagospodarowanie terenu. W związku z przedmiotowa inwestycja nie zachodzi zmiana zagospodarowania terenu Uzbrojenie terenu i zasilanie w media. Realizacja zadania nie wymaga przebudowy istniejących sieci znajdujących się przy budynku Szpitala. 7.3 Uwarunkowania techniczne Wyburzenia ścian działowych oraz budowa nowych ścianek z płyt kartonowo-gipsowych nie narusza układu konstrukcyjnego budynku. 7.4 Organizacja budowy W organizacji budowy należy uwzględnić, że prowadzone roboty budowlano montażowe i wykończeniowe nie mogą zakłócać pracy funkcjonujących części Szpitala. 7.5 Inwestor Zastępczy Zamawiający nie przewiduje powołania Inwestora Zastępczego. 7

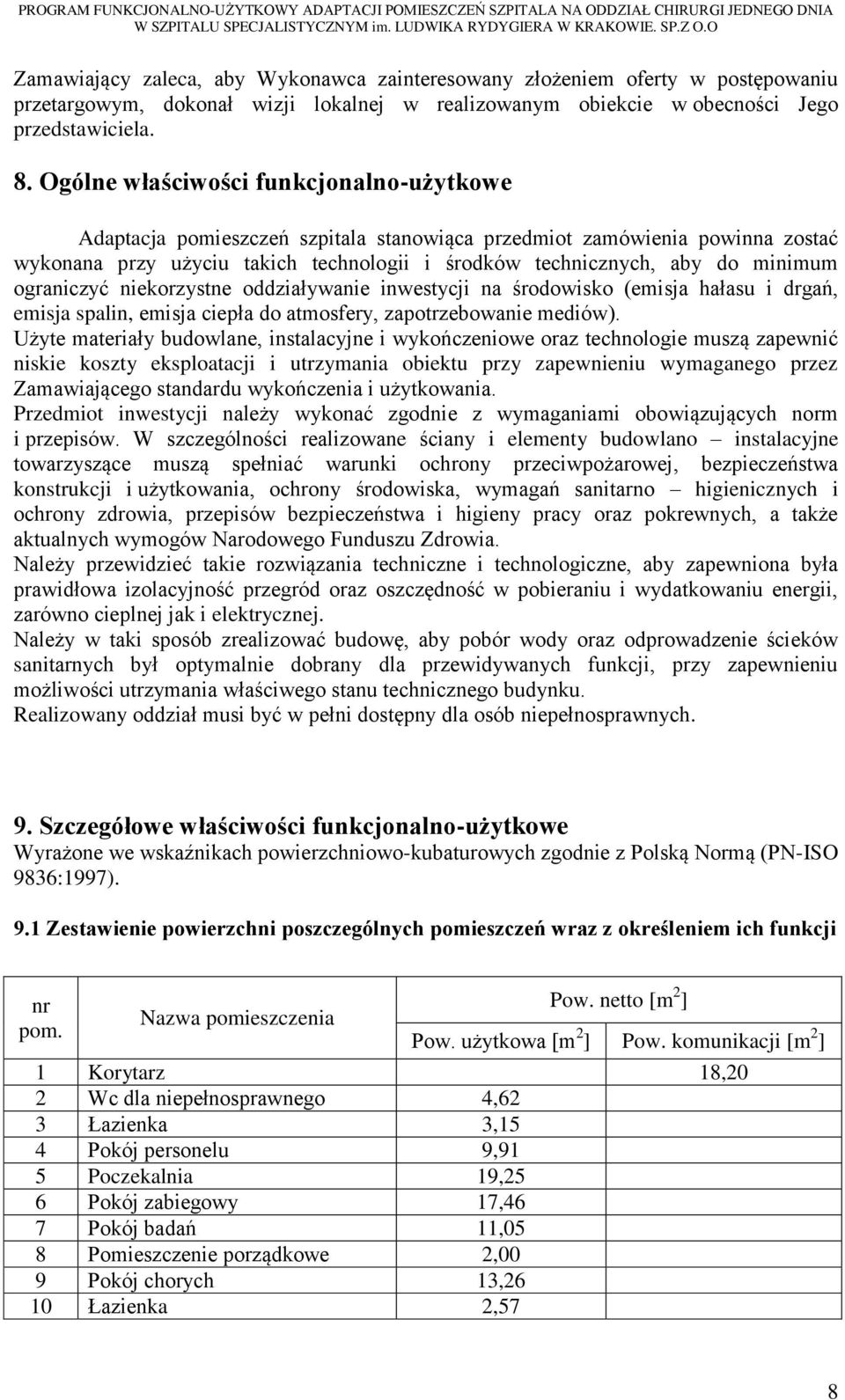

8 Zamawiający zaleca, aby Wykonawca zainteresowany złożeniem oferty w postępowaniu przetargowym, dokonał wizji lokalnej w realizowanym obiekcie w obecności Jego przedstawiciela. 8. Ogólne właściwości funkcjonalno-użytkowe Adaptacja pomieszczeń szpitala stanowiąca przedmiot zamówienia powinna zostać wykonana przy użyciu takich technologii i środków technicznych, aby do minimum ograniczyć niekorzystne oddziaływanie inwestycji na środowisko (emisja hałasu i drgań, emisja spalin, emisja ciepła do atmosfery, zapotrzebowanie mediów). Użyte materiały budowlane, instalacyjne i wykończeniowe oraz technologie muszą zapewnić niskie koszty eksploatacji i utrzymania obiektu przy zapewnieniu wymaganego przez Zamawiającego standardu wykończenia i użytkowania. Przedmiot inwestycji należy wykonać zgodnie z wymaganiami obowiązujących norm i przepisów. W szczególności realizowane ściany i elementy budowlano instalacyjne towarzyszące muszą spełniać warunki ochrony przeciwpożarowej, bezpieczeństwa konstrukcji i użytkowania, ochrony środowiska, wymagań sanitarno higienicznych i ochrony zdrowia, przepisów bezpieczeństwa i higieny pracy oraz pokrewnych, a także aktualnych wymogów Narodowego Funduszu Zdrowia. Należy przewidzieć takie rozwiązania techniczne i technologiczne, aby zapewniona była prawidłowa izolacyjność przegród oraz oszczędność w pobieraniu i wydatkowaniu energii, zarówno cieplnej jak i elektrycznej. Należy w taki sposób zrealizować budowę, aby pobór wody oraz odprowadzenie ścieków sanitarnych był optymalnie dobrany dla przewidywanych funkcji, przy zapewnieniu możliwości utrzymania właściwego stanu technicznego budynku. Realizowany oddział musi być w pełni dostępny dla osób niepełnosprawnych. 9. Szczegółowe właściwości funkcjonalno-użytkowe Wyrażone we wskaźnikach powierzchniowo-kubaturowych zgodnie z Polską Normą (PN-ISO 9836:1997). 9.1 Zestawienie powierzchni poszczególnych pomieszczeń wraz z określeniem ich funkcji nr Pow. netto [m 2 ] Nazwa pomieszczenia pom. Pow. użytkowa [m 2 ] Pow. komunikacji [m 2 ] 1 Korytarz 18,20 2 Wc dla niepełnosprawnego 4,62 3 Łazienka 3,15 4 Pokój personelu 9,91 5 Poczekalnia 19,25 6 Pokój zabiegowy 17,46 7 Pokój badań 11,05 8 Pomieszczenie porządkowe 2,00 9 Pokój chorych 13,26 10 Łazienka 2,57 8

9 11 Pokój chorych 13,26 12 Łazienka 2,57 13 Pokój chorych 1 łóżkowy 11,79 14 Łazienka 3,26 15 Pokój chorych dziecięcy 11,66 16 Łazienka 3,26 17 Pokój chorych 1 łóżkowy 11,30 18 Łazienka 3,26 19 Pokój chorych 2 łóżkowy 16,19 20 Łazienka 3,80 21 Brudownik 5,55 22 Punkt pielęgniarski 5,08 23 Komunikacja 66,86 24 Korytarz seg. B-2 13,70 RAZEM: 174,25 98,76 OGÓŁEM: 273, Dane techniczne przebudowywanego oddziału szpitala Dane techniczne Symbol Wartość Powierzchnia netto P n 273,01 Powierzchnia ruchu P r 98,76 Powierzchnia konstrukcji P k 74,93 Powierzchnia całkowita P c 347,94 Kubatura netto V n 873,63 Kubatura brutto V b 1 113,40 Wysokość kondygnacji H 3, Wskaźniki powierzchniowo-kubaturowe Powierzchnia całkowita do powierzchni netto: Pc 347,94 1,27 Pn 273,01 Powierzchnia ruchu do powierzchni netto: Pr P n 98,76 273,01 0,36 Kubatura brutto do powierzchni całkowitej: V b P c 1113,40 347,94 3,20 Kubatura brutto do powierzchni netto: V P b n 1113,40 273,01 4,07 Kubatura netto do powierzchni całkowitej: 9

10 V P n c 873,63 347,94 2,51 Kubatura netto do powierzchni netto: Vn 873,63 3,20 P 273,01 n 10

11 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 9.4 Zestawienie technologiczne wymagania minimalne Nr pom. 1 Korytarz Nazwa pomieszczenia Urządzenia technologiczne wymagające stałego podłączenia Grzejnik higieniczny; Oprawa sufitowa EVG 4x14 /600x600/ 4 szt. /w tym jedna z modułem awaryjnym/ Oprawy kierunkowe i ewakuacyjne 3 szt. Gniazdo ogólne 230 V 2 szt. Instalacja kontroli dostępu do poczekalni Instalacja domofonowa do poczekalni Instalacja TV + gniazdo 230V pod sufitem Wymagane w pomieszczenia media Sieć elektryczna; Sieć teletechniczna Instalacja c.o. Sieć telewizyjna Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna. Uwagi Rezerwa pod zasilanie pod TV wraz z kablem sygnałowym Grzejnik łazienkowy; Umywalka dla niepełnosprawnych wraz z baterią oraz kompletem uchwytów; Kompakt podwieszany dla niepełnosprawnych wraz z kompletem uchwytów; Podejście wodno-kanalizacyjne; Sieć elektryczna; Instalacja c.o. Wentylacja mechaniczna wywiewna. Instalacja przyzywowa 2 Wc dla niepełnosprawnego Oprawa sufitowa EVG 4x14 /600x600/ /z modułem awaryjnym/ Plafon nad umywalką Gniazdo ogólne 230 V Pociagacz i kasownik instalacji przyzywowej 2x 11

12 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 3 Łazienka 4 Pokój personelu 5 Poczekalnia Grzejnik łazienkowy; Umywalka wraz z baterią; Kompakt podwieszany; Kabina prysznicowa wraz z brodzikiem i osprzętem; Oprawa sufitowa EVG 4x14 /600x600/ /z modułem awaryjnym/ Plafon nad umywalką Gniazdo ogólne 230 V 1 szt Grzejnik higieniczny; Zlewozmywak jedno komorowy z ociekaczem i baterią; Umywalka z baterią; Oprawa sufitowa EVG 4x14 /600x600/ 2 szt. /w tym jedna z modułem awaryjnym/ Gniazdo ogólne 230 V 4 szt. Gniazdo dedykowane 230V /2x3szt./ 6 szt. Gniazdo komputerowe 4 szt. Gniazdo telefoniczne Instalacja kontroli dostępu Instalacja TV + gniazdo 230V pod sufitem Grzejnik higieniczny; Oprawa sufitowa EVG 4x14 /600x600/ /w tym jedna z modułem awaryjnym/ 3 szt. Gniazdo ogólne 230 V 4 szt. Gniazdo komputerowe 2x Gniazdo dedykowane 230 V 2szt. Gniazdo telefoniczne Podejście wodno-kanalizacyjne; Sieć elektryczna; Instalacja c.o. Wentylacja mechaniczna wywiewna. Podejście wodno-kanalizacyjne; Sieć elektryczna; Sieć teletechniczna; Instalacja komputerowa; Instalacja telefoniczna; Sieć telewizyjna Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna. Sieć elektryczna; Sieć teletechniczna; Instalacja telefoniczna; Sieć telewizyjna Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna. 12

13 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 6 Pokój zabiegowy 7 Pokój badań Instalacja domofonowa Instalacja TV + gniazdo 230V pod sufitem Grzejnik higieniczny; Zlewozmywak jedno komorowy z ociekaczem i baterią łokciową; Umywalka z baterią łokciową; Oprawa sufitowa EVG 4x14 /600x600/ 2 szt. /w tym jedna z modułem awaryjnym/ Plafony nad umywalką 2 szt. Gniazdo ogólne 230 V 5 szt. Gniazdo ekwipotencjalne Gniazdo dedykowane 230V 3 szt. Gniazdo komputerowe 2x Gniazdo telefoniczne Instalacja Interkomu Punkty poboru gazów pod tynkowe tlen, próżnia, powietrze sprężone x 1 Grzejnik higieniczny; Umywalka z baterią łokciową; Oprawa sufitowa EVG 4x14 /600x600/ 2 szt. /w tym jedna z modułem awaryjnym/ Plafon nad umywalką Gniazdo ogólne 230 V 5 szt. Gniazdo porządkowe Gniazdo ekwipotencjalne Gniazdo dedykowane 230V 3 szt. Gniazdo komputerowe 2x Gniazdo telefoniczne Punkty poboru gazów pod tynkowe tlen, próżnia, powietrze sprężone x 1 Podejście wodno-kanalizacyjne; Sieć elektryczna; Instalacja komputerowa; Instalacja telefoniczna; Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Instalacja gazów medycznych: tlen, próżnia, powietrze. Podejście wodno-kanalizacyjne; Sieć elektryczna; Instalacja komputerowa; Instalacja telefoniczna; Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Instalacja gazów medycznych: tlen, próżnia, powietrze. Rezerwa pod TV wraz z kablem sygnałowym 13

14 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 8 Pomieszczenie porządkowe 9 Pokój chorych 10 Łazienka Zlew z baterią; Oprawa sufitowa Plafon nad zlewem Gniazdo porządkowe Grzejnik higieniczny; Oprawa sufitowa EVG 4x14 /600x600/ 3 szt. /w tym jedna z modułem awaryjnym/ Kinkiet nad łóżkiem 2 szt. Gniazdo ogólne 230 V /2x 4 szt./ 8 szt. Gniazdo ekwipotencjalne 2 szt. Gniazdo porządkowe Manipulator i kasownik do instalacji przyzywowej Instalacja TV + gniazdo 230V Gniazdo telefoniczne Punkty poboru gazów pod tynkowe tlen, próżnia, powietrze sprężone x 2 Grzejnik łazienkowy; Umywalka wraz z baterią; Kompakt podwieszany; Kabina prysznicowa wraz z brodzikiem i osprzętem; Oprawa sufitowa /z modułem awaryjnym/ Plafon nad umywalką Gniazdo ogólne 230 V Pociągacz do instalacji przyzywowej Podejście wodno-kanalizacyjne; Sieć elektryczna; Wentylacja mechaniczna nawiewno wywiewna. Sieć elektryczna; Sieć teletechniczna; Instalacja telefoniczna; Instalacja przyzywowa; Instalacja c.o. Sieć telewizyjna Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Instalacja gazów medycznych: tlen, próżnia, powietrze. Podejście wodno-kanalizacyjne; Siec elektryczna; Instalacja przyzywowa; Instalacja c.o. Wentylacja mechaniczna wywiewna 11 Pokój chorych Grzejnik higieniczny; Sieć elektryczna; 14

15 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 12 Łazienka 13 Pokój chorych 1 łóżkowy Oprawa sufitowa EVG 4x14 /600x600/ 3 szt. /w tym jedna z modułem awaryjnym/ Kinkiet nad łóżkiem 2 szt. Gniazdo ogólne 230 V /2x 4 szt./ 8 szt. Gniazdo ekwipotencjalne 2 szt. Gniazdo porządkowe Manipulator i kasownik do instalacji przyzywowej Instalacja TV + gniazdo 230V Gniazdo telefoniczne Punkty poboru gazów pod tynkowe tlen, próżnia, powietrze sprężone x 2 Grzejnik łazienkowy; Umywalka wraz z baterią; Kompakt podwieszany; Kabina prysznicowa wraz z brodzikiem i osprzętem; Oprawa sufitowa /z modułem awaryjnym/ Plafon nad umywalką Gniazdo ogólne 230 V Pociągacz do instalacji przyzywowej Grzejnik higieniczny; 3x Oprawa sufitowa EVG 4x14 /600x600/ 3 szt. /w tym jedna z modułem awaryjnym/ Kinkiet nad łóżkiem Gniazdo ogólne 230 V 4 szt. Gniazdo ekwipotencjalne Gniazdo porządkowe Sieć teletechniczna; Instalacja telefoniczna; Instalacja przyzywowa; Sieć telewizyjna Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Instalacja gazów medycznych: tlen, próżnia, powietrze. Podejście wodno-kanalizacyjne; Sieć elektryczna; Instalacja przyzywowa; Instalacja c.o. Wentylacja mechaniczna wywiewna. Sieć elektryczna; Sieć teletechniczna; Instalacja telefoniczna; Instalacja przyzywowa; Sieć telewizyjna Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewno- 15

16 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 14 Łazienka 15 Pokój chorych dziecięcy Manipulator i kasownik do instalacji przyzywowej Instalacja TV + gniazdo 230V Gniazdo telefoniczne Punkty poboru gazów pod tynkowe tlen, próżnia, powietrze sprężone x 1 Grzejnik łazienkowy; Umywalka wraz z baterią; Kompakt podwieszany; Kabina prysznicowa wraz z brodzikiem i osprzętem; Oprawa sufitowa /z modułem awaryjnym/ Plafon nad umywalką Gniazdo ogólne 230 V Pociągacz do instalacji przyzywowej 3x Grzejnik higieniczny; Oprawa sufitowa EVG 4x14 /600x600/ 3 szt. /w tym jedna z modułem awaryjnym/ Kinkiet nad łóżkiem 2 szt. Gniazdo ogólne 230 V 4 szt. Gniazdo ekwipotencjalne Gniazdo porządkowe Manipulator i kasownik do instalacji przyzywowej Instalacja TV + gniazdo 230V Gniazdo telefoniczne Punkty poboru gazów pod tynkowe tlen, próżnia, powietrze sprężone x 1 wywiewna Instalacja gazów medycznych: tlen, próżnia, powietrze. Podejście wodno-kanalizacyjne; Sieć elektryczna; Instalacja przyzywowa; Instalacja c.o. Wentylacja mechaniczna wywiewna. Sieć elektryczna; Sieć teletechniczna; Instalacja telefoniczna; Instalacja przyzywowa; Instalacja c.o. Sieć telewizyjna Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Instalacja gazów medycznych: tlen, próżnia, powietrze. 16

17 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 16 Łazienka 17 Pokój chorych 1 łóżkowy 18 Łazienka Grzejnik łazienkowy; Umywalka wraz z baterią dostosowania do dziecka; Kompakt podwieszany dostosowania do dziecka; Kabina prysznicowa wraz z brodzikiem i osprzętem dostosowania do dziecka; Oprawa sufitowa /z modułem awaryjnym/ Plafon nad umywalką Gniazdo ogólne 230 V Pociągacz do instalacji przyzywowej 3x Grzejnik higieniczny; Oprawa sufitowa EVG 4x14 /600x600/ 3 szt. /w tym jedna z modułem awaryjnym/ Kinkiet nad łóżkiem Gniazdo ogólne 230 V 4 szt. Gniazdo ekwipotencjalne Gniazdo porządkowe Manipulator i kasownik do instalacji przyzywowej Instalacja TV + gniazdo 230V Gniazdo telefoniczne Punkty poboru gazów pod tynkowe tlen, próżnia, powietrze sprężone x 1 Grzejnik łazienkowy; Umywalka wraz z baterią; Kompakt podwieszany; Kabina prysznicowa wraz z brodzikiem i Podejście wodno-kanalizacyjne; Sieć elektryczna; Instalacja przyzywowa; Instalacja c.o. Wentylacja mechaniczna wywiewna. Sieć elektryczna; Sieć teletechniczna; Instalacja telefoniczna; Instalacja przyzywowa; Instalacja c.o. Sieć telewizyjna, Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Instalacja gazów medycznych: tlen, próżnia, powietrze. Podejście wodno-kanalizacyjne; Sieć elektryczna; Instalacja przyzywowa; Instalacja c.o. 17

18 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 19 Pokój chorych 2 łóżkowy 20 Łazienka osprzętem; Oprawa sufitowa /z modułem awaryjnym/ Plafon nad umywalką Gniazdo ogólne 230 V Pociągacz do instalacji przyzywowej Grzejnik higieniczny; 3x Oprawa sufitowa EVG 4x14 /600x600/ 3 szt. /w tym jedna z modułem awaryjnym/ Kinkiet nad łóżkiem 2 szt. Gniazdo ogólne 230 V /2x 4 szt./ 8 szt. Gniazdo ekwipotencjalne 2 szt. Gniazdo porządkowe Manipulator i kasownik do instalacji przyzywowej Instalacja TV + gniazdo 230V Gniazdo telefoniczne Punkty poboru gazów pod tynkowe tlen, próżnia, powietrze sprężone x 2 Grzejnik łazienkowy; Umywalka wraz z baterią; Kompakt podwieszany; Kabina prysznicowa wraz z brodzikiem i osprzętem; Oprawa sufitowa /z modułem awaryjnym/ Plafon nad umywalką Gniazdo ogólne 230 V Pociągacz do instalacji przyzywowej 3x Wentylacja mechaniczna wywiewna. Sieć elektryczna; Sieć teletechniczna; Instalacja telefoniczna; Instalacja przyzywowa; Instalacja c.o. Sieć telewizyjna Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Instalacja gazów medycznych: tlen, próżnia, powietrze. Podejście wodno-kanalizacyjne; Siec elektryczna; Instalacja przyzywowa; Instalacja c.o. Wentylacja mechaniczna wywiewna. 18

19 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 21 Brudownik 22 Punkt pielęgniarski 23 Komunikacja 24 Korytarz seg. B-2 Zlewozmywak jedno komorowy z baterią; Umywalka z baterią; Macerator; Oprawa sufitowa Plafon nad umywalką 2 szt. Gniazdo ogólne 230 V Gniazdo do maceratora 230V 16A /osobny obwód/ Oprawa sufitowa EVG 4x14 /600x600/ 4 szt. /w tym dwie z modułem awaryjnym/ Gniazdo dedykowane 230V 4szt. Gniazdo ogólne 230 V 6szt. Gniazdo komputerowe 3x Gniazdo telefoniczne Instalacja przyzywówki - panel Instalacja kontroli dostępu Grzejniki higieniczne; Oprawa sufitowa EVG 4x14 /600x600/ 8 szt. /w tym cztery z modułem awaryjnym/ Oprawy kierunkowe i ewakuacyjne 6 szt. Gniazdo ogólne 230 V 4 szt. Gniazdo RTG /osobny obwód/ Instalacja domofonowa Instalacja kontroli dostępu Instalacja TV + gniazdo 230V pod sufitem Oprawa sufitowa EVG 4x14 /600x600/ 8 szt. /w tym cztery z modułem awaryjnym/ Oprawy kierunkowe i ewakuacyjne 6 szt. Wszystkie rozwiązania wymagają ostatecznego uzgodnienia z Zamawiającym. Podejście wodno-kanalizacyjne; Sieć elektryczna; Wentylacja mechaniczna nawiewno-wywiewna. Podejście wodno-kanalizacyjne; Sieć elektryczna; Instalacja komputerowa; Instalacja telefoniczna; Instalacja przyzywowa; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna Sieć elektryczna; Instalacja c.o. Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna. Sieć elektryczna; Wentylacja mechaniczna (klimatyzacja) nawiewnowywiewna. 19

20 9.5 Określenie wielkości możliwych przekroczeń lub pomniejszych przyjętych parametrów powierzchni i kubatur lub wskaźników. 1) Dopuszcza się tolerancję w powierzchni i wymiarowaniu +/ 10%, pod warunkiem spełnienia przez wszystkie pomieszczenia wymagań funkcjonalnych określonych w niniejszym opracowaniu oraz spełnienia wymagań Użytkownika i obowiązujących przepisów budowlanych. 2) Kubatury, podane w programie, są orientacyjne. 10. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Przygotowanie terenu budowy. Wykonawca zapewni ilość niezbędnych kontenerów wg aktualnych potrzeb oraz wg przewidzianego zatrudnienia na budowie. Zaplecze budowy należy organizować z uwzględnieniem wytycznych zawartych w obowiązujących przepisach i użytkować zgodnie z przepisami BHP i ppoż. Do zaplecza należy podłączyć energię elektryczną oraz wodę. Odpady powinny być przechowywane w odpowiednich pojemnikach dostarczonych przez Wykonawcę. Ich wywozem i utylizacją będą zajmować się wyspecjalizowane w tym zakresie firmy posiadające odpowiednie uprawnienia. W procesie realizacji należy dążyć do minimalizacji ilości odpadów, a także do ograniczania ilości zanieczyszczeń emitowanych do atmosfery. Kierownictwo robót dążyć powinno również do minimalizowania hałasu uciążliwego dla realizatorów i otoczenia. Roboty należy wykonywać zgodnie z wymaganiami BHP i ppoż. Pracownicy zostaną wyposażeni w sprzęt ochrony osobistej, odzież, obuwie robocze oraz odzież ochronną zgodnie z wymaganiami Polskich Norm w tym zakresie. Wszyscy pracownicy muszą mieć ważne badania lekarskie oraz posiadać aktualne szkolenie w zakresie BHP. Kierownicy robót zobowiązani są do przeszkolenia pracowników przed przystąpieniem do robót do szkolenia stanowiskowego BHP, które należy odnotować i potwierdzić podpisem osoby szkolącej i szkolonej. Strefy niebezpieczne na budowie powinny być odpowiednio wyznaczone i oznakowane zgodnie z obowiązującymi przepisami. Wszelkie prace należy prowadzić z uwzględnieniem obowiązujących przepisów BHP i ppoż. Do realizacji robót stosować należy materiały i wyroby zgodnie z zatwierdzoną dokumentacją techniczną, dopuszczone do stosowania w budownictwie, w tym w obiektach służby zdrowia, posiadające wymagane dokumenty jakościowe. Na zastosowane materiały, wyroby budowlane Wykonawca jest zobowiązany dostarczyć, zgodnie z obowiązującymi przepisami, atesty, certyfikaty na znak bezpieczeństwa, certyfikaty zgodności, deklaracje zgodności z Polskimi Normami lub Aprobatami Technicznymi, świadectwa jakości, atesty, wymagane prawem opinie i oświadczenia. Wszystkie zastosowane materiały i wyroby powinny spełniać wymogi ochrony przeciwpożarowej Ogólna charakterystyka przedsięwzięcia. Zakres prac budowlano-instalacyjnych obejmować będzie: - rozebraniem starych okładzin ściennych i podłogowych, - demontażem stolarki drzwiowej i okiennej, - rozebraniem ścian działowych, - skuciem wylewek cementowych, - wykonanie wylewek cementowych i samopoziomujących, - wykonaniem nowych okładzin ściennych i podłogowych (płytki ceramiczne, gładź, farba lateksowa, wykładzina PCV, tapety), 20

21 - wykonaniem izolacji przeciwwilgociowej w pomieszczeniach sanitarnych, - wykonaniem nowych sufitów podwieszanych kasetonowych i kartonowo-gipsowych, - montażem stolarki drzwiowej drewnianej i aluminiowej, - montaż stolarki okiennej w elewacji po demontażu drzwi wyjściowych, - wykonanie okładzin ścian z płyt kartonowo-gipsowych na ruszcie, - wykonaniem ścian działowych kartonowo-gipsowych, - wykonanie nowej instalacji elektrycznej, - podpięcie nowych przyborów sanitarnych do istniejących pionów, - montaż grzejników w nowych pomieszczeniach, wymiana starych grzejników, - wykonanie instalacji gazów medycznych, - wykonanie instalacji przyzywowej w salach chorych, - wykonanie instalacji komputerowej, telefonicznej, kodu dostępu, domofonu, - wykonanie instalacji przeciwpożarowej, - wykonanie instalacji telewizyjnej, - wykonanie instalacji wentylacji mechanicznej Wymagania z zakresu konstrukcji ścian działowych Modernizacja w zakresie rozwiązań konstrukcyjnych polega na: wykonaniu wyburzeń ścianek działowych wykonanie przebić w ścianach działowych, budowie nowych ścianek działowych z płyt kartonowo-gipsowych lub ceglanych Powyższe rozwiązania nie naruszają układu statycznego budynku Wymagania dotyczące architektury i wykończenia Rozwiązania materiałowe Podane poniżej przykładowe proporcje rozwiązań materiałowych określają minimalne wymagania Zamawiającego dla przedmiotu zamówienia. Rozwiązania architektoniczno-budowlane: Ściany wewnętrzne Ściany działowe w salach chorych z płyt kartonowo-gipsowych z wypełnieniem wełną mineralną z podwójnym płytowaniem gr. 15cm. Ściany istniejące żelbetowe obłożone podwójnymi płytami kartonowo-gipsowymi na ruszcie. Ściany zewnętrzne Ściany zewnętrzne docieplić wełną mineralną gr. 10cm, folią paroszczelną oraz płytą kartonowo-gipsową na stelażu. Ściana do uzupełnienia po demontażu drzwi w obłożeniem od zewnętrz blachą trapezową. Izolacja wodoszczelna Izolacja posadzek i ścian w pomieszczeniach wilgotnych przy użyciu folii w płynie wraz z zatopioną taśmą w narożach i styku ściany i podłogi w systemie szczelnych elastycznych powłok pod okładziny z płytek ceramicznych w pomieszczeniach narażonych na czasowe zawilgocenie (łazienki, kabiny prysznicowe,.). Przy izolacji tylko posadzki folie uszczelniającą należy wyprowadzić na wysokość 50cm na ściany pomieszczenia. 21

22 Stolarka drzwiowa wewnętrzna - drewniana, obustronnie laminowana, skrzydło zawieszone na trzech zawiasach o konstrukcji wzmocnionej, okleinowane, ościeżnice stalowa, lakierowana, zamki elektroniczne do uzgodnienia z Użytkownikiem na etapie wykonawstwa, w drzwiach do pomieszczeń sanitarnych samozamykacze, drzwi wyposażone w klamki i szyldy aluminiowe, zamki na wkładkę wewnętrzne, zamknięcia w sanitariatach. Stolarka drzwiowa aluminiowa ( wg oznaczeń na rys. 1, 2, 3, 4) jednoskrzydłowe rozwieralne szerokość 110cm 2szt, dwuskrzydłowe rozwieralne szerokości 140 cm (skrzydło bierne 30cm) 1szt o odporności ogniowej EI 60 wraz z samozamykaczami, ( na styku segmentów), dwuskrzydłowe rozwieralne szerokości 140 cm ( skrzydło bierne 30cm) 1szt, profil w systemie bez izolacji termicznej, szyba bezpieczna laminowana przezierne, zamek na wkładkę wewnętrzną, domofon i szyfrator kodów dostępu. Stolarka drzwiowa szachtów instalacyjnych: jedno- i dwu skrzydłowe rozwieralne, drzwi o odporności ogniowej EI 60, zamek ze wspólnym kluczem do wszystkich szachtów, Stolarka drzwiowa w seg. B-2 poz.-1: ( wg oznaczeń na rys. 5) drewniana, obustronnie laminowana, skrzydło zawieszone na trzech zawiasach o konstrukcji wzmocnionej, okleinowane, ościeżnice stalowa, lakierowana, drzwi wyposażone w klamkę i szyld z aluminium, drzwi wyposażone w samozamykacz, zamki na wkładkę wewnętrzne. Stolarka okienna (wymiana skrzydła drzwiowego na okno): okno dopasowane do istniejącej stolarki okiennej w obiekcie, PCV, w kolorze białym. Sufity podwieszone sufity podwieszane systemowe kasetonowy moduł 60x60cm szorowalny, z powłoką nieprzyciągającą kurz na konstrukcji nie widocznej z klipsami dociskowymi korytarze, komunikacja, poczekalnia, punkt pielęgniarski. sufit podwieszany z płyt kartonowo-gipsowych sale chorych, pokój badań, pokój zabiegowy, pokój personelu, pomieszczenie porządkowe. sufit podwieszany z płyt kartonowo-gipsowych wodoodporne w węzłach sanitarnych przy salach chorych, łazienkach dla niepełnosprawnego, brudowniku. 22

23 Posadzki Pod wykładziny PCV i gress należy wykonać wylewki cementowe zbrojone siatką oraz samopoziomujące gr. 2-5mm, wykładziny należy wywinąć na ścianę na wysokość 10cm z zastosowaniem listew wyobleniowych: wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43, w różnych zestawieniach kolorystycznych sale chorych, korytarze, komunikacja, poczekalnia, pokój personelu, punkt pielęgniarski, pokój badań. wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 o własności elektrycznej rezystencja skośna Ohm R1 5x10 R 10 /R2 5x10 R 10; oporze elektrycznym R 0; własności elektryczne napięcie powierzchniowe (EN 1815) < 2kV, w różnych zestawieniach kolorystycznych - pokój zabiegowy, łazienki przy salach chorych, wc dla niepełnosprawnego, brudowniku, pomieszczenie porządkowe gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Gress należy układać na kleju elastycznym, wykonać spadki w kierunku kratki ściekowej. Fugi dla posadzek gresowych o szerokości nie większej niż 2,0mm z użyciem fugi elastycznej odpornej na pleśń i grzyby. Listwy łączeniowe należy zamontować na styku PCV terakota oraz w narożnikach. Łączenia wykładzin PCV - zespawane sznurem w kolorze wykładzin. Tynki wewnętrzne Nowe gipsowe z taśmami na spoinowaniu. Malowanie Ściany malowane farba bezrozpuszczalnikowa lateksowa odporna na szorowanie, bezzapachowa o wysokiej sile krycia korytarze, poczekalnia, komunikacja, pokój personelu, punkt pielęgniarski, farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporna na szorowanie - sale chorych, pokój zabiegowy, pokój badań, farba lateksowa zmywalna w kolorze białym sufity. Oblicowanie ścian w łazienkach przy salach chorych, łazienkach dla niepełnosprawnego - glazura do wysokości stropu - płytki ceramiczne o wym. min 20x50cm. w brudowniku, pomieszczeniu porządkowym - glazura do wysokości stropu - płytki ceramiczne o wym. min 30x30cm. fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. fartuch z glazury nad blatem roboczym i pomiędzy wiszącymi szafkami - pokój zabiegowy, pokój badań. fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Tapeta i fototapety w poczekalni i komunikacji jako element zdobniczy, 23

24 w pokoju dziecięcym jako element zdobniczy, Tapeta winylowa składają się z winylowej warstwy kryjącej (z nadrukami atramentowymi na bazie wody) i nośnika bawełnianego lub wiskozowo-poliestrowego. Winylowe pokrycia ścienne ma się charakteryzować długą żywotnością, mają mieć trwałe kolory, mają być zmywalne, odporne na zarysowania, uderzenia, łatwe do dezynfekcji oraz odporne na bakterie. Tapeta musi posiadać atesty zastosowania do służby zdrowia. Waga min. 460(g/m 2 ). Listwy odbojowe i narożniki Na ścianach ciągów komunikacyjnych i poczekalni należy zamocować odbojnice i taśmy ochronne z żywicy akrylowinylowej przeciwuderzeniowej na wysokości 90 i 30cm. Odbojnice szerokości 30cm a taśmy gr. 3mm i szerokości 20cm. Na ścianach korytarza należy zamontować poręcz z żywicy akrylowej na przepisowej wysokości. W pokojach łóżkowych należy przymocować taśmy przeciwuderzeniowe na ścianach za łóżkami oraz na ścianie przeciwległej. Narożniki wypukłe zabezpieczyć narożnikami ochronnymi z materiału jw. Uchwyty dla niepełnosprawnego W węzłach sanitarnych przy salach chorych oraz w prysznicach dla niepełnosprawnych przewiduje się zastosowanie pochwytów stałych i ruchomych malowanych, atestowanych oraz krzesełek w kabinach prysznicowych. Kolorystyka i rodzaj wszystkich materiałów wykończeniowych przewidzianych do zastosowania w realizowanym obiekcie, w tym stolarki wewnętrznej, musi być uzgodniona z Zamawiającym. Dla wszystkich proponowanych ostatecznych rozwiązań należy uzyskać akceptację Zamawiającego. Dostosowanie do potrzeb dziecka Jedna z sal chorych będzie przystosowana do pobytu dziecka z opiekunem. Pokój ten będzie wyposażony w osprzęt sanitarny (umywalka, miska ustępowa) w łazience dostosowany do potrzeb dziecka Wymagania dotyczące wykończenia wnętrz 24

25 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O Nr pom. Nazwa pomieszczenia 1 Korytarz 2 Wc dla niepełnosprawn ego Podłogi Ściany Sufity Uwagi Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Farba bezrozpuszczalnikowa lateksowa odporna na szorowanie, bezzapachowa o wysokiej sile krycia. Glazura do wysokości stropu z płytek ceramicznych o wym min. 20x50cm. Fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. sufity podwieszane systemowe kasetonowy moduł 60x60cm szorowalny, z powłoką nie przyciągającą kurz na konstrukcji nie widocznej z klipsami dociskowymi Sufit podwieszany z płyt kartonowogipsowych wodoodporne. Farba lateksowa zmywalna w kolorze białym. Pomieszczenie istniejące 3 Łazienka Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu z płytek ceramicznych o wym min. 20x50cm. Fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Sufit podwieszany z płyt kartonowogipsowych wodoodporne. Farba lateksowa zmywalna w kolorze białym. 25

26 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 4 Pokój personelu Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43. Farba bezrozpuszczalnikowa lateksowa odporna na szorowanie, bezzapachowa o wysokiej sile krycia. Fartuch z glazury przy umywalkach i zlewozmywakach do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Fartuch z glazury nad blatem roboczym i pomiędzy wiszącymi szafkami. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 5 Poczekalnia Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 Farba bezrozpuszczalnikowa lateksowa odporna na szorowanie, bezzapachowa o wysokiej sile krycia. Tapeta winylowa składają się z winylowej warstwy kryjącej (z nadrukami atramentowymi na bazie wody) i nośnika bawełnianego lub wiskozowo-poliestrowego. Sufity podwieszane systemowe kasetonowy moduł 60x60cm szorowalny, z powłoką nie przyciągającą kurz na konstrukcji nie widocznej z klipsami dociskowymi. 26

27 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 6 Pokój zabiegowy Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 o własności elektrycznej rezystencja skośna Ohm R1 5x10 R 10 /R2 5x10 R 10; oporze elektrycznym R 0; własności elektryczne napięcie powierzchniowe (EN 1815) < 2kV Fartuch z glazury przy umywalce i zlewozmywaku do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Fartuch z glazury nad blatem roboczym i pomiędzy wiszącymi szafkami. Farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporna na szorowanie. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 7 Pokój badań Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 Fartuch z glazury przy umywalce i zlewozmywaku do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Fartuch z glazury nad blatem roboczym i pomiędzy wiszącymi szafkami. Farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporna na szorowanie. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 27

28 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 8 Pomieszczenie porządkowe Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Fartuch z glazury przy umywalce i zlewozmywaku do wys. min. 160cm i szerokości 60cm poza obrys urządzenia. Farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporna na szorowanie. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 9 Pokój chorych Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 Farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporna na szorowanie. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 10 Łazienka Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu z płytek ceramicznych o wym min. 20x50cm. Fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Sufit podwieszany z płyt kartonowogipsowych wodoodporne. Farba lateksowa zmywalna w kolorze białym. 28

29 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 11 Pokój chorych Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43. Farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporna na szorowanie. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 12 Łazienka Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu z płytek ceramicznych o wym min. 20x50cm. Fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Sufit podwieszany z płyt kartonowogipsowych wodoodporne. Farba lateksowa zmywalna w kolorze białym. 13 Pokój chorych 1 łóżkowy Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43. Farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporna na szorowanie. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 14 Łazienka Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu z płytek ceramicznych o wym min. 20x50cm. Fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Sufit podwieszany z płyt kartonowogipsowych wodoodporne. Farba lateksowa zmywalna w kolorze białym. 29

30 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 15 Pokój chorych dziecięcy Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 Farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporna na szorowanie. Elementy dekoracyjne np. z fototapety. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 16 Łazienka Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu z płytek ceramicznych o wym min. 20x50cm. Fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Sufit podwieszany z płyt kartonowogipsowych wodoodporne. Farba lateksowa zmywalna w kolorze białym. 17 Pokój chorych 1 łóżkowy Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 Farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporna na szorowanie. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 18 Łazienka Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu z płytek ceramicznych o wym min. 20x50cm. Fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Sufit podwieszany z płyt kartonowogipsowych wodoodporne. Farba lateksowa zmywalna w kolorze białym. 30

31 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 19 Pokój chorych 2 łóżkowy Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 Farba antybakteryjna i przeciwgrzybiczna, bezrozpuszczalnikowa lateksowa odporna na szorowanie. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 20 Łazienka Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu z płytek ceramicznych o wym min. 20x50cm. Fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Sufit podwieszany z płyt kartonowogipsowych wodoodporne. Farba lateksowa zmywalna w kolorze biały. 21 Brudownik Gress antypoślizgowy - grupa R10 antypoślizgowości, w formacie co najmniej 40 x 40cm i min. grubości 0,8cm, min. piąta klasa ścieralności, odporność na plamienie piąta klasa. Glazura do wysokości stropu z płytek ceramicznych o wym min. 30x30cm. Fuga o szerokości nie większej niż 2,0mm, połączenia płytek w narożnikach ścian z zastosowania listew łącznikowych. Sufit podwieszany z płyt kartonowogipsowych. Farba lateksowa zmywalna w kolorze białym. 31

32 W SZPITALU SPECJALISTYCZNYM im. LUDWIKA RYDYGIERA W KRAKOWIE. SP.Z O.O 22 Punkt pielęgniarski Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43 Farba bezrozpuszczalnikowa lateksowa odporna na szorowanie, bezzapachowa o wysokiej sile krycia. Sufity podwieszane systemowe kasetonowy moduł 60x60cm szorowalny, z powłoką nie przyciągającą kurz na konstrukcji nie widocznej z klipsami dociskowymi. 23 Komunikacja Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43. Farba bezrozpuszczalnikowa lateksowa odporna na szorowanie, bezzapachowa o wysokiej sile krycia. Tapeta winylowa składają się z winylowej warstwy kryjącej (z nadrukami atramentowymi na bazie wody) i nośnika bawełnianego lub wiskozowo-poliestrowego. Sufity podwieszane systemowe kasetonowy moduł 60x60cm szorowalny, z powłoką nie przyciągającą kurz na konstrukcji nie widocznej z klipsami dociskowymi. 24 Korytarz w seg. B-2 Wykładzina homogeniczna PCV rulonowa, zgrzewalna minimalna grubość 2mm, o ścieralności wg EN mm 3 2,0 i klasyfikacji obiektowej (EN 685) klasa 34, klasyfikacji przemysłowej (EN 685) klasa 43. Farba bezrozpuszczalnikowa lateksowa odporna na szorowanie, bezzapachowa o wysokiej sile krycia. Narożniki z żywicy akrylowinylowej. Sufity podwieszane systemowe kasetonowy moduł 60x60cm szorowalny, z powłoką nie przyciągającą kurz na konstrukcji nie widocznej z klipsami dociskowymi. Pomieszczenie istniejące 32
