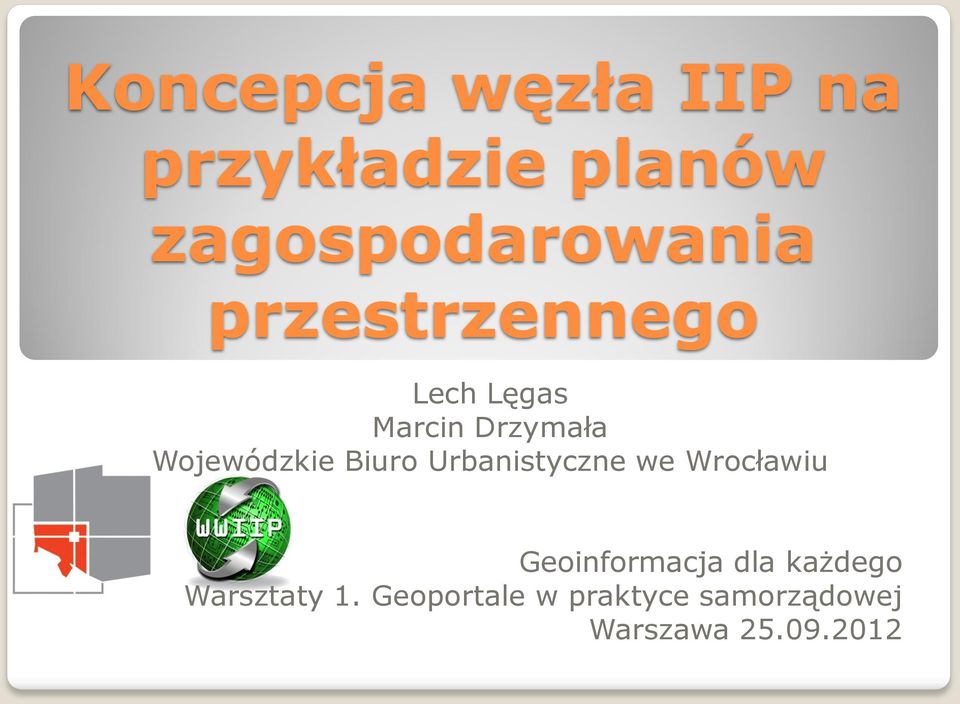

1 Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego Lech Lęgas Marcin Drzymała Wojewódzkie Biuro Urbanistyczne we Wrocławiu Geoinformacja dla każdego Warsztaty 1. Geoportale w praktyce samorządowej Warszawa

2 WWIIP Wojewódzki Węzeł Infrastruktury Informacji Przestrzennej Open Source otwarte oprogramowanie Licencja GNU GPL Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 2

3 Serwer danych geoprzestrzennych Publikuje dane uzyskane z dowolnego źródła danych z wykorzystaniem otwartych standardów. m.in. WMS, WFS Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 3

4 Nakładka graficzna Wyświetla warstwy mapowe ładowane z dowolnego źródła. Został opracowany w celu większego wykorzystania informacji geograficznych wszystkich rodzajów. Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 4

5 Rozszerzenie relacyjno-obiektowej bazy danych PostgreSQL Umożliwia zapisywanie i przetwarzanie danych geograficznych wprost w bazie danych zgodnie ze specyfikacją OpenGIS Simple Features. Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 5

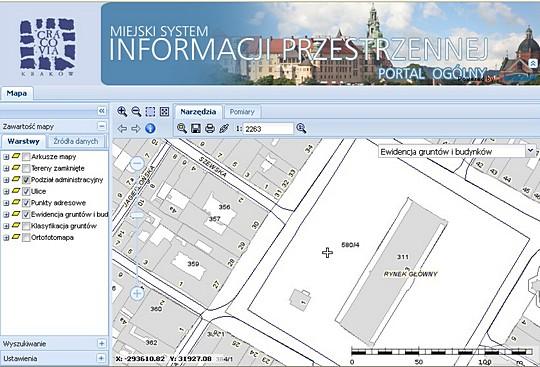

6 Portal w pigułce Oprogramowanie do tworzenia i edycji warstw mapowych np. QuantumGIS Baza danych np. PostgreSQL z PostGIS Serwer publikujący np. GeoServer Aplikacja portalowa wraz z nakładką graficzną np. OpenLayers Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 6

7 Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 7

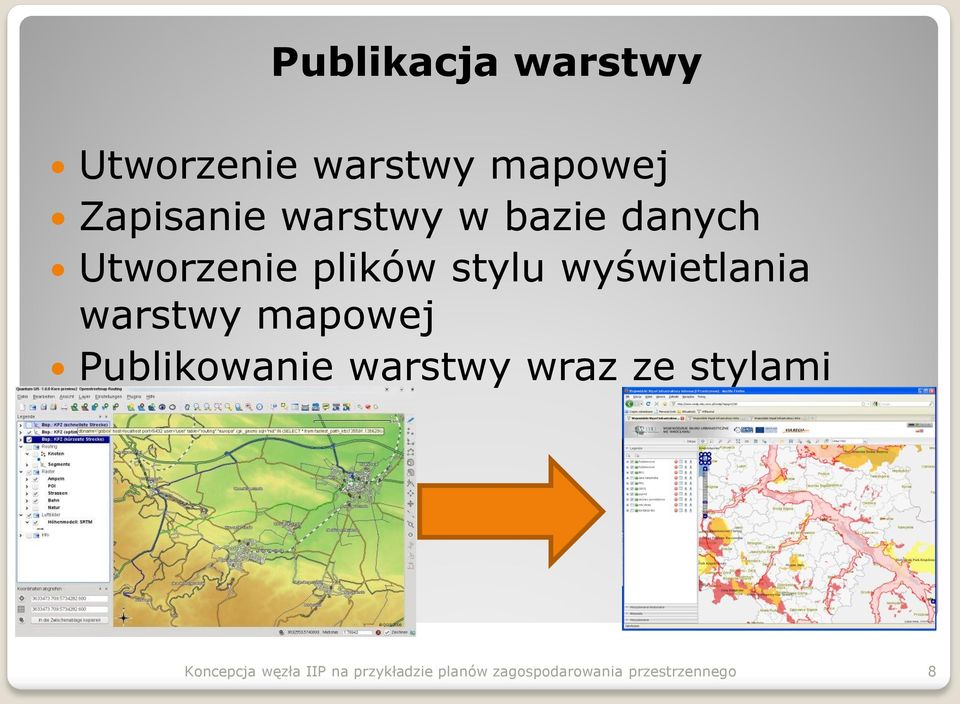

8 Publikacja warstwy Utworzenie warstwy mapowej Zapisanie warstwy w bazie danych Utworzenie plików stylu wyświetlania warstwy mapowej Publikowanie warstwy wraz ze stylami Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 8

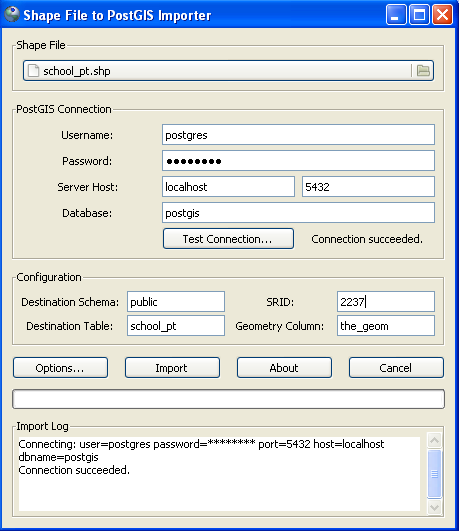

9 Wczytanie warstwy do bazy danych Uruchamiamy aplikację do obsługi bazy danych, np. pgadmin3 w przypadku PostgreSQL Wybieramy narzędzie shp2pgsql z zakładki plugins Konfigurujemy połączenie z bazą danych oraz wpisujemy informacje o docelowej tabeli Sprawdzamy połączenie Wybieramy plik i importujemy nasze dane do bazy danych Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 9

10 Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 10

11 Część praktyczna PUBLIKOWANIE WARSTW W GeoServerze Wchodzimy na stronę web/ Logujemy się schematem: Login: user_x Hasło: user_x X to numer grupy Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 11

12 Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 12

13 Obszar roboczy i magazyn danych Workspace Tworzenie własnego obszaru roboczego Store Utworzenie połączenia z bazą danych Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 13

14 Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 14

15 Publikowanie warstw Wchodzimy w zakładkę Layers Klikamy Add a new resource Wybieramy wbu:wwiip Wybieramy jedną z warstw i klikamy obok na Publish Sprawdzamy czy mamy ustawione Declared SRS: EPSG:2180 w zakładce Data Ustawiamy Boundary box poprzez kliknięcie w Compute from data oraz Compute from native bounds Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 15

16 Publikowanie warstw cd. Klikamy w zakładkę Publish nie klikając Save Zaznaczamy haczyki przy Enabled i Advertised Wybieramy styl domyślny Default style na taki sam jak nazwa warstwy Wybieramy własny pasujący dodatkowy styl poprzez strzałkę przy Additional styles aby był w kolumnie Selected styles Zapisujemy poprzez kliknięcie Save Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 16

17 Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 17

18 Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 18

19 Dodawanie plików stylów Klikamy w zakładkę Styles po lewej Wybieramy Add a new style Nazywamy i tworzymy własny styl lub wczytujemy już wcześniej przygotowany plik z rozszerzeniem sld Klikamy Validate W przypadku błędów poprawiamy je do skutku każdorazowo klikając Validate Po pomyślnej walidacji klikamy na Submit Styl jest już dostępny do podpięcia do warstwy i wyświetlenia Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 19

20 Edycja plików stylów Klikamy w zakładkę Styles po lewej Wybieramy jeden z dostępnych stylów poprzez kliknięcie Przeglądamy składnię pliku stylu Zestaw pomocnych rad przy pisaniu plików stylów: yling/sld-cookbook/index.html Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 20

21 Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 21

22 Wyświetlenie warstw w portalu Uruchamiamy portal poprzez wejście na stronę: Sprawdzamy czy mamy uruchomiony układ 1992 Klikamy w Dodaj warstwę (+) po lewej Wpisujemy opis grupy warstw Wybieramy serwer WMS s Wybieramy własną warstwę i kolejno dodajemy wszystkie dostępne style Klikamy na ok Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 22

23 Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 23

24 Funkcje portalu Podstawowe funkcje znajdują się na mapie lub w pasku u góry po lewej np. przybliż Dodatkowe funkcje znajdują się w górnym pasku na prawo od podstawowych: Pomiar odległości/powierzchni Informacja o obiekcie Wczytywanie/zapisywanie projektu Eksport do pliku pdf/graficznego Zmiana układu wyświetlania Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 24

25 Funkcje portalu cd. Wyszukiwanie terytorialne Metadane Wyszukiwanie w wybranej tabeli w bazie danych Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 25

26 Wczytanie innych serwerów WMS Klikamy w Dodaj warstwę (+) po lewej Wpisujemy opis grupy warstw Wybieramy serwer WMS i klikamy na Nowy Wpisujemy adres WMS serwera np.: Wybieramy warstwę i kolejno dodajemy wszystkie dostępne style Klikamy na ok Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 26

27 Wczytanie innych serwerów WMS cd. Klikamy w Dodaj warstwę (+) po lewej Wpisujemy opis grupy warstw Wybieramy serwer WMS i klikamy na Nowy Wpisujemy adres WMS serwera np.: m/mapserver/wmsserver Wybieramy warstwę i kolejno dodajemy wszystkie dostępne style Klikamy na ok Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 27

28 Zapisywanie portalu z wczytanymi warstwami Klikamy w Zapisz projekt w górnym pasku Plik z projektem zapisał się w domyślnej lokalizacji lub poprosi o wybranie miejsca zapisu Tak zapisany projekt można wczytać nawet po dłuższym czasie o ile warstwy będą jeszcze publikowane Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 28

29 Wczytanie portalu z dodatkowymi warstwami Klikamy w Otwórz projekt w górnym pasku Wybieramy plik project.wmc zapisany w wybranej lokalizacji Portal przeładuje się i wyświetli warstwy domyślne wraz z warstwami wczytanymi z innych serwerów WMS Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 29

30 Portal porównawczy Uruchamiamy portal poprzez wejście na stronę: g=2180 Sprawdzamy czy mamy uruchomiony układ 1992 Możemy wczytać dodatkowe warstwy z serwerów WMS Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 30

31 Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 31

32 Dziękuję za uwagę! W razie jakichkolwiek dodatkowych pytań proszę o kontakt llegas@poczta.wbu.wroc.pl Koncepcja węzła IIP na przykładzie planów zagospodarowania przestrzennego 32
