1 Instrukcja programu Pogram Kalkulator słuŝy jako pomoc w prawidłowym doborze kratek wentylacyjnych do projektowanych instalacji. NaleŜy zaznaczyć, Ŝe prezentowane charakterystyki kratek wentylacyjnych (hałas, strata ciśnienia, prędkości maksymalne strumienia powietrza) odnoszą się wyłącznie do samych pojedynczych kratek, nie do kompletnych instalacji. Pełną odpowiedzialność za właściwy dobór urządzeń ponosi projektant instalacji wentylacyjnej. Autorzy programu dokładali wszelkich starań, aby program był przejrzysty i intuicyjny. Wszelkie uwagi i komentarze prosimy kierować na adres kalkulatorrdj@gmail.com. Zachęcamy równieŝ do rejestrowania się poprzez wysłanie maila o tytule rejestracja. UmoŜliwi to informowanie Państwa o aktualizacjach programu. Interfejs, poruszanie się po programie. Menu rozwijalne najlepiej jest wybierać myszką, natomiast pomiędzy okienkami stałymi najlepiej poruszać się za pomocą klawisza tabulacji, program wtedy na bieŝąco aktualizuje dane. Aby zatwierdzić zmianę danych w jakimkolwiek okienku zaleca się uŝycie klawisza tab. Interfejs programu został podzielony na dwie części. Górna część jest stała. Dokonujemy w niej wyboru typu pomieszczenia, dla którego projektowana jest instalacja wentylacyjna, kubatury i ilości osób. Do wyboru są opcje: - mieszkanie, - biuro, - handel, - restauracja, bar, - kuchnia (restauracja), - toaleta (biuro), - toaleta (handel), - pomieszczenie techniczne, - pomieszczenie socjalne, - pomieszczenie informatyczne, - portiernia, - pomieszczenie monitoringu, - bank (sala operacji bankowych), - sala konferencyjna. Program w zaleŝności od typu pomieszczenia, jego kubatury bądź powierzchni sugeruje ilość osób, która będzie przebywać w danym pomieszczeniu. UŜytkownik w kaŝdej chwili moŝe zmienić planowaną liczbę osób. RównieŜ w zaleŝności od zadanej (sugerowanej) 1

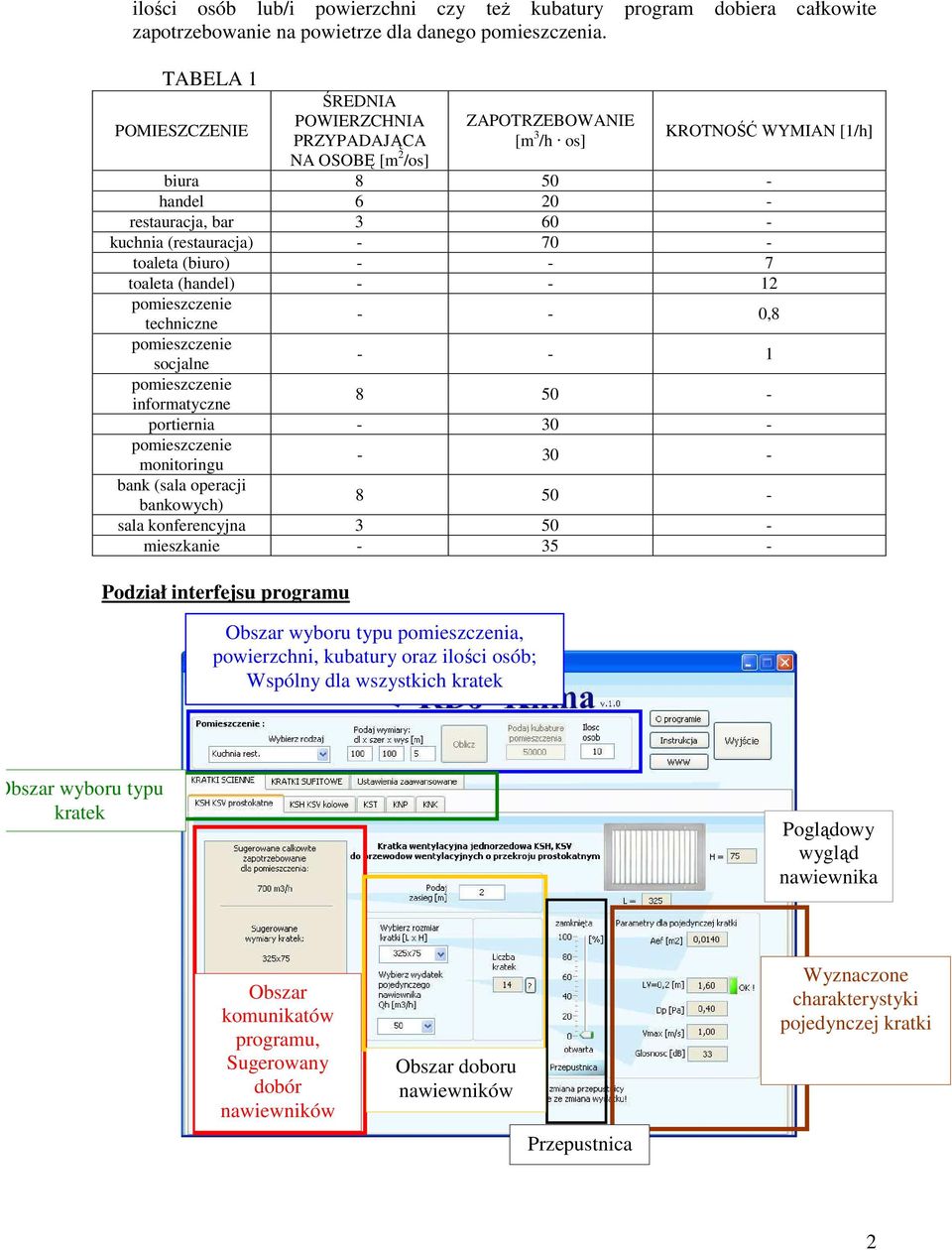

2 ilości osób lub/i powierzchni czy teŝ kubatury program dobiera całkowite zapotrzebowanie na powietrze dla danego pomieszczenia. TABELA 1 POMIESZCZENIE ŚREDNIA POWIERZCHNIA PRZYPADAJĄCA NA OSOBĘ [m 2 /os] ZAPOTRZEBOWANIE [m 3 /h os] KROTNOŚĆ WYMIAN [1/h] biura handel restauracja, bar kuchnia (restauracja) toaleta (biuro) toaleta (handel) pomieszczenie techniczne - - 0,8 pomieszczenie socjalne pomieszczenie informatyczne portiernia pomieszczenie monitoringu bank (sala operacji bankowych) sala konferencyjna mieszkanie Podział interfejsu programu Obszar wyboru typu pomieszczenia, powierzchni, kubatury oraz ilości osób; Wspólny dla wszystkich kratek Obszar wyboru typu kratek Poglądowy wygląd nawiewnika Obszar komunikatów programu, Sugerowany dobór nawiewników Obszar doboru nawiewników Przepustnica Wyznaczone charakterystyki pojedynczej kratki 2

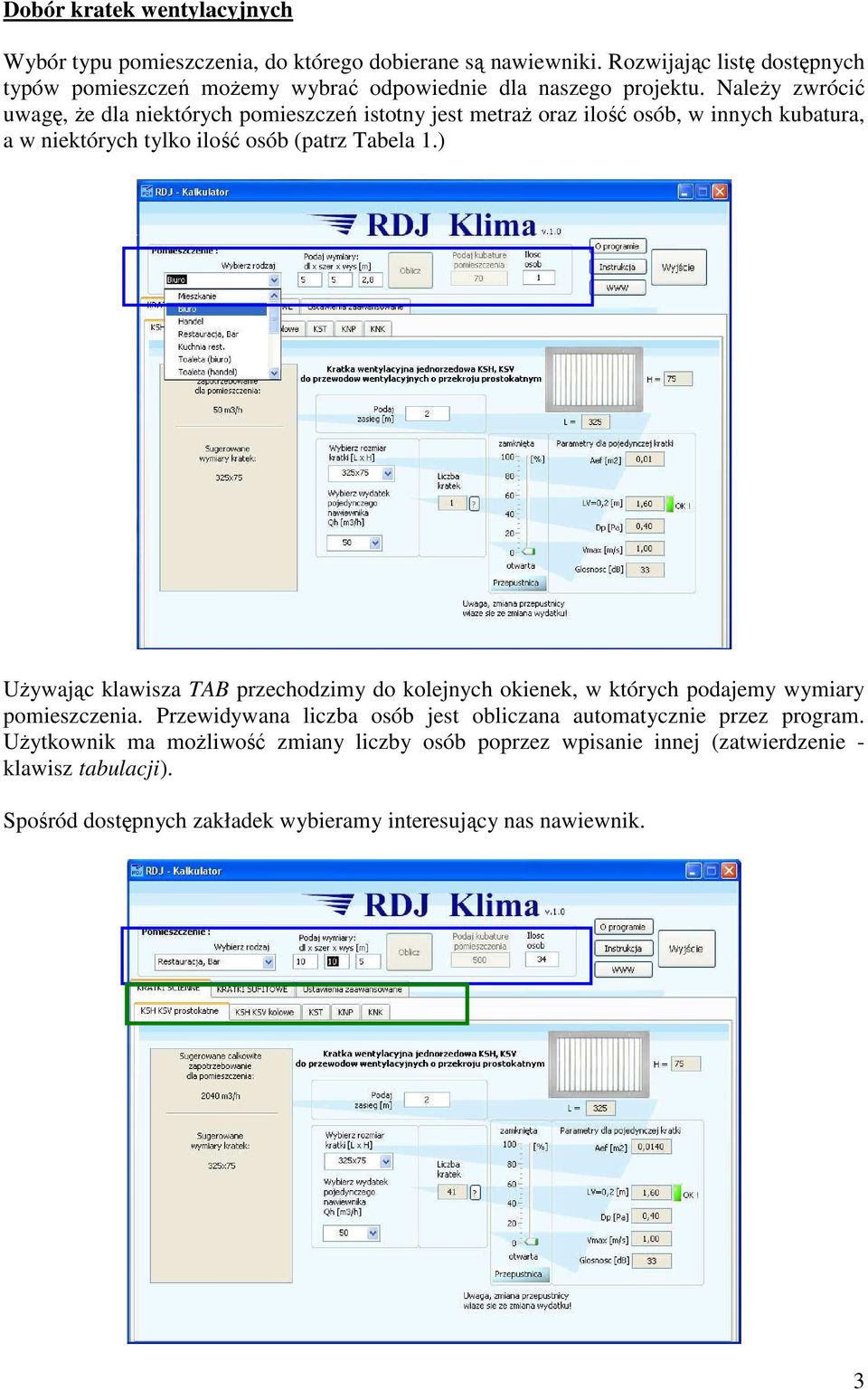

3 Dobór kratek wentylacyjnych Wybór typu pomieszczenia, do którego dobierane są nawiewniki. Rozwijając listę dostępnych typów pomieszczeń moŝemy wybrać odpowiednie dla naszego projektu. NaleŜy zwrócić uwagę, Ŝe dla niektórych pomieszczeń istotny jest metraŝ oraz ilość osób, w innych kubatura, a w niektórych tylko ilość osób (patrz Tabela 1.) UŜywając klawisza TAB przechodzimy do kolejnych okienek, w których podajemy wymiary pomieszczenia. Przewidywana liczba osób jest obliczana automatycznie przez program. UŜytkownik ma moŝliwość zmiany liczby osób poprzez wpisanie innej (zatwierdzenie - klawisz tabulacji). Spośród dostępnych zakładek wybieramy interesujący nas nawiewnik. 3

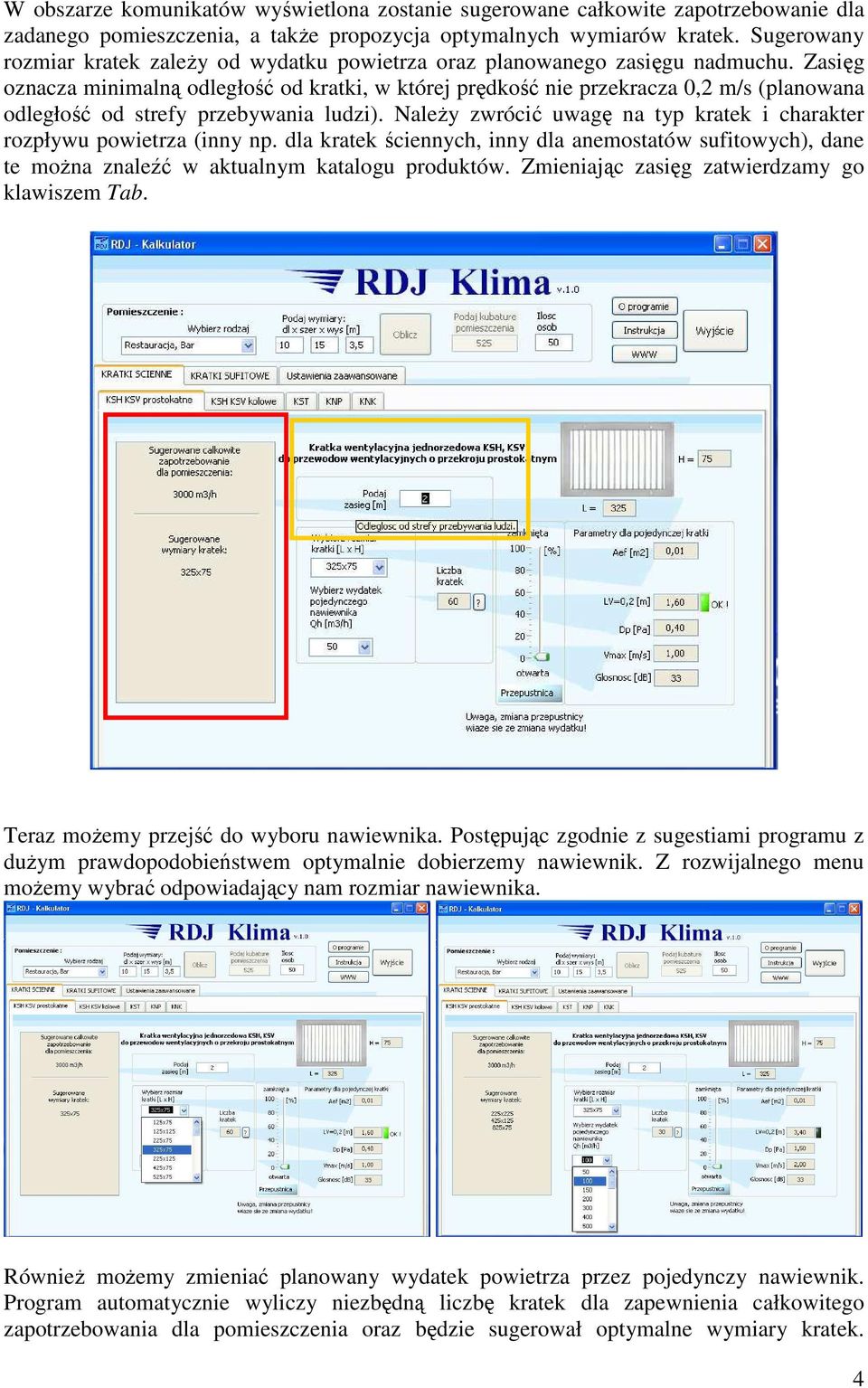

4 W obszarze komunikatów wyświetlona zostanie sugerowane całkowite zapotrzebowanie dla zadanego pomieszczenia, a takŝe propozycja optymalnych wymiarów kratek. Sugerowany rozmiar kratek zaleŝy od wydatku powietrza oraz planowanego zasięgu nadmuchu. Zasięg oznacza minimalną odległość od kratki, w której prędkość nie przekracza 0,2 m/s (planowana odległość od strefy przebywania ludzi). NaleŜy zwrócić uwagę na typ kratek i charakter rozpływu powietrza (inny np. dla kratek ściennych, inny dla anemostatów sufitowych), dane te moŝna znaleźć w aktualnym katalogu produktów. Zmieniając zasięg zatwierdzamy go klawiszem Tab. Teraz moŝemy przejść do wyboru nawiewnika. Postępując zgodnie z sugestiami programu z duŝym prawdopodobieństwem optymalnie dobierzemy nawiewnik. Z rozwijalnego menu moŝemy wybrać odpowiadający nam rozmiar nawiewnika. RównieŜ moŝemy zmieniać planowany wydatek powietrza przez pojedynczy nawiewnik. Program automatycznie wyliczy niezbędną liczbę kratek dla zapewnienia całkowitego zapotrzebowania dla pomieszczenia oraz będzie sugerował optymalne wymiary kratek. 4

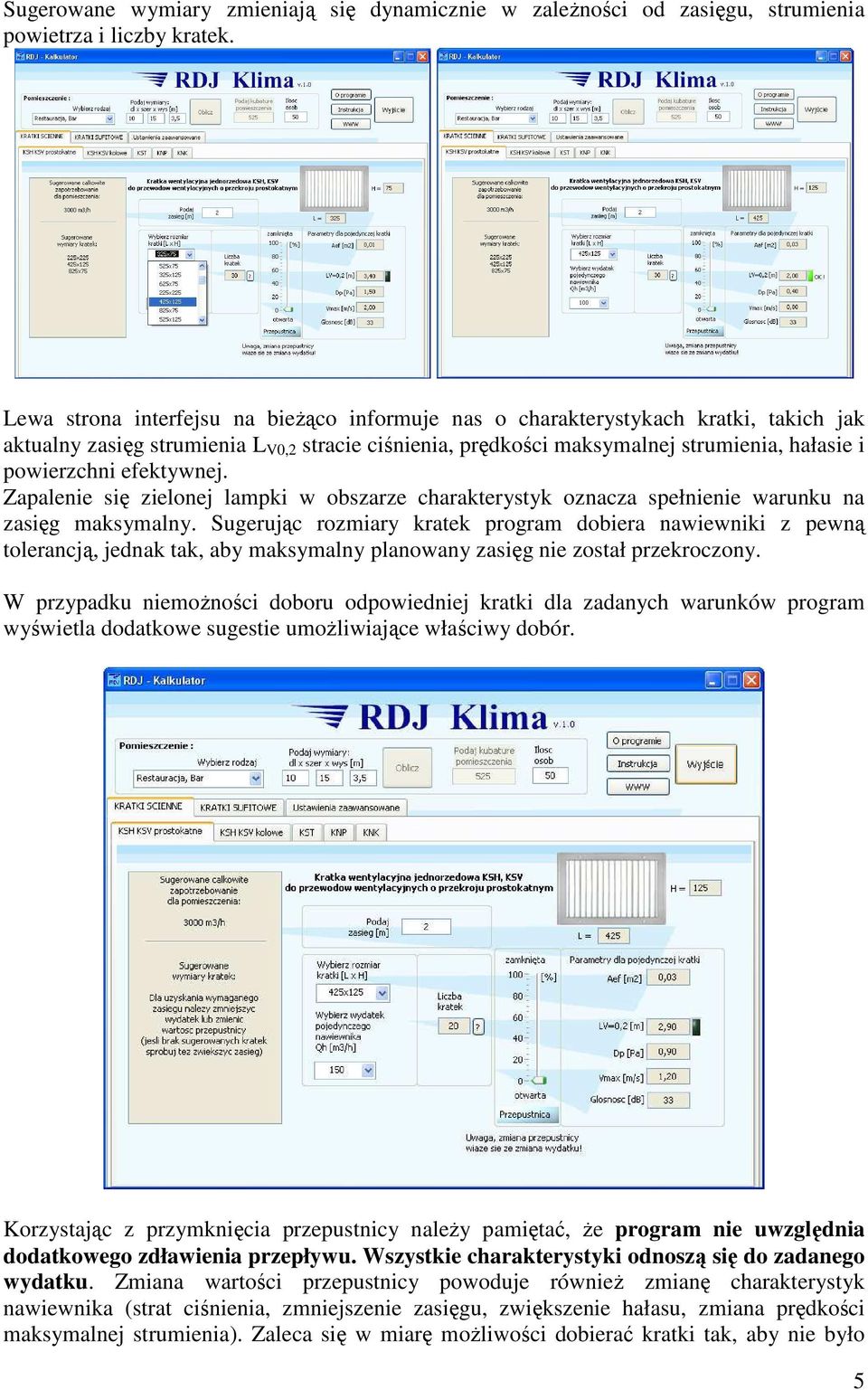

5 Sugerowane wymiary zmieniają się dynamicznie w zaleŝności od zasięgu, strumienia powietrza i liczby kratek. Lewa strona interfejsu na bieŝąco informuje nas o charakterystykach kratki, takich jak aktualny zasięg strumienia L V0,2 stracie ciśnienia, prędkości maksymalnej strumienia, hałasie i powierzchni efektywnej. Zapalenie się zielonej lampki w obszarze charakterystyk oznacza spełnienie warunku na zasięg maksymalny. Sugerując rozmiary kratek program dobiera nawiewniki z pewną tolerancją, jednak tak, aby maksymalny planowany zasięg nie został przekroczony. W przypadku niemoŝności doboru odpowiedniej kratki dla zadanych warunków program wyświetla dodatkowe sugestie umoŝliwiające właściwy dobór. Korzystając z przymknięcia przepustnicy naleŝy pamiętać, Ŝe program nie uwzględnia dodatkowego zdławienia przepływu. Wszystkie charakterystyki odnoszą się do zadanego wydatku. Zmiana wartości przepustnicy powoduje równieŝ zmianę charakterystyk nawiewnika (strat ciśnienia, zmniejszenie zasięgu, zwiększenie hałasu, zmiana prędkości maksymalnej strumienia). Zaleca się w miarę moŝliwości dobierać kratki tak, aby nie było 5

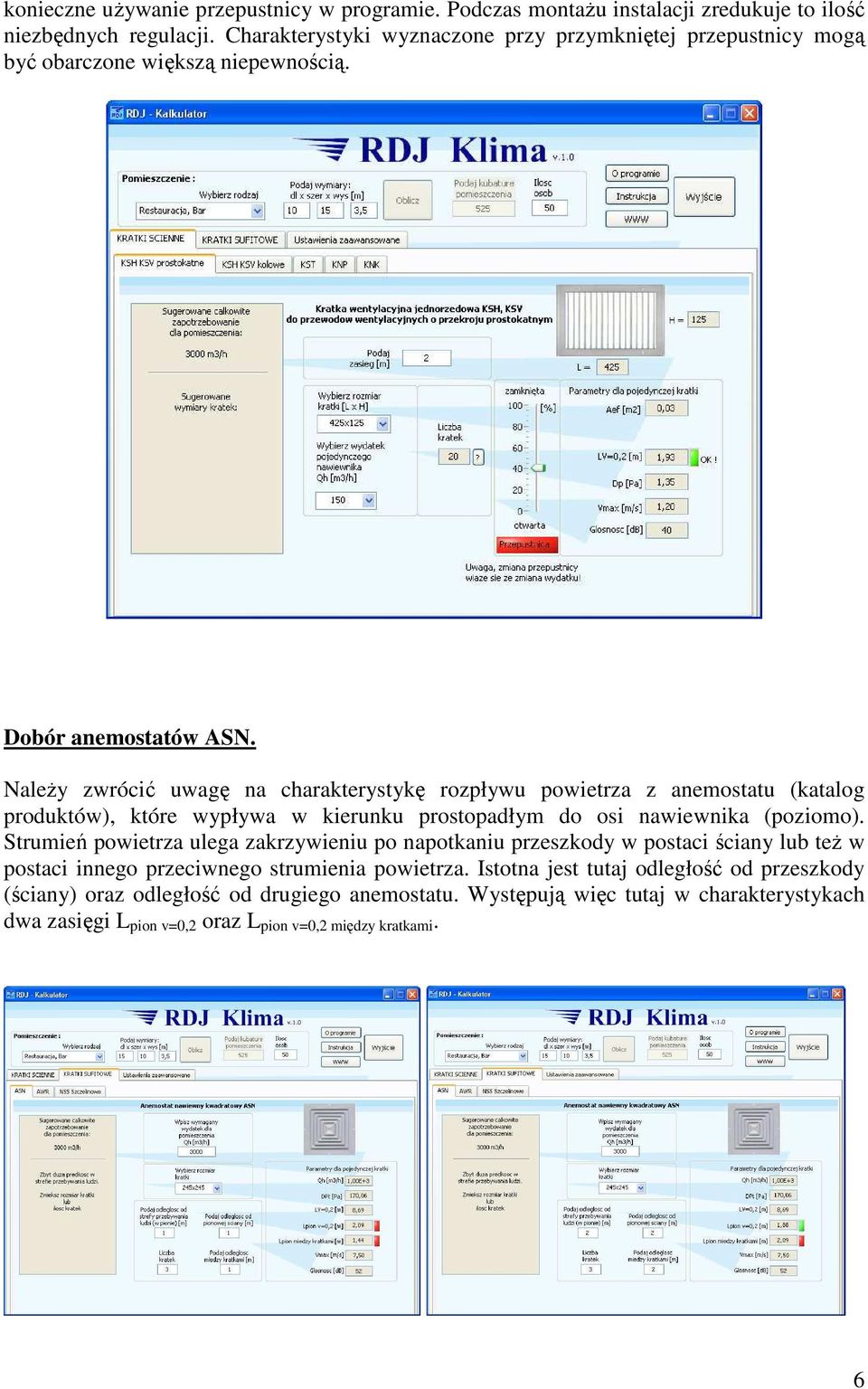

6 konieczne uŝywanie przepustnicy w programie. Podczas montaŝu instalacji zredukuje to ilość niezbędnych regulacji. Charakterystyki wyznaczone przy przymkniętej przepustnicy mogą być obarczone większą niepewnością. Dobór anemostatów ASN. NaleŜy zwrócić uwagę na charakterystykę rozpływu powietrza z anemostatu (katalog produktów), które wypływa w kierunku prostopadłym do osi nawiewnika (poziomo). Strumień powietrza ulega zakrzywieniu po napotkaniu przeszkody w postaci ściany lub teŝ w postaci innego przeciwnego strumienia powietrza. Istotna jest tutaj odległość od przeszkody (ściany) oraz odległość od drugiego anemostatu. Występują więc tutaj w charakterystykach dwa zasięgi L pion v=0,2 oraz L pion v=0,2 między kratkami. 6

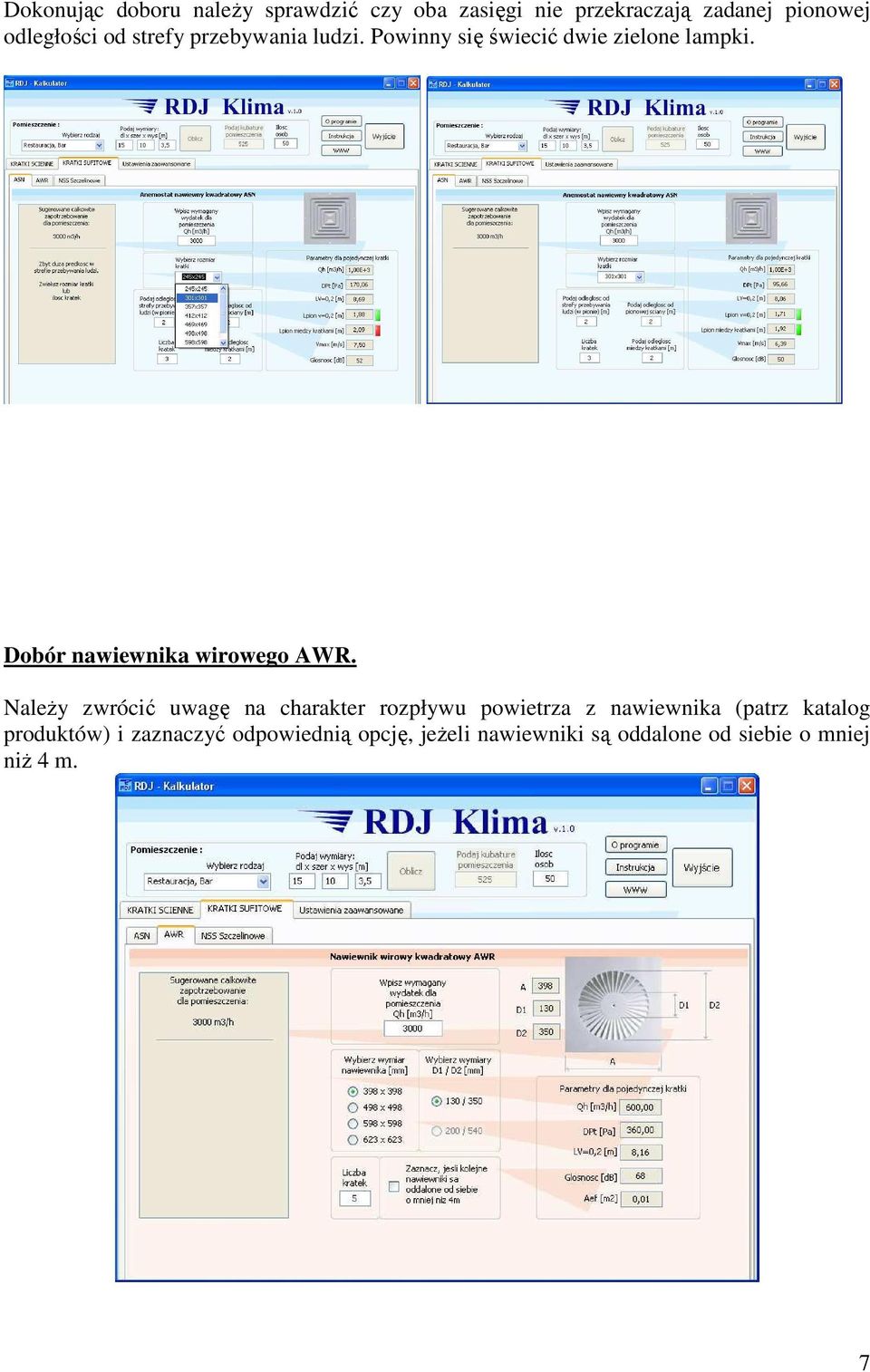

7 Dokonując doboru naleŝy sprawdzić czy oba zasięgi nie przekraczają zadanej pionowej odległości od strefy przebywania ludzi. Powinny się świecić dwie zielone lampki. Dobór nawiewnika wirowego AWR. NaleŜy zwrócić uwagę na charakter rozpływu powietrza z nawiewnika (patrz katalog produktów) i zaznaczyć odpowiednią opcję, jeŝeli nawiewniki są oddalone od siebie o mniej niŝ 4 m. 7

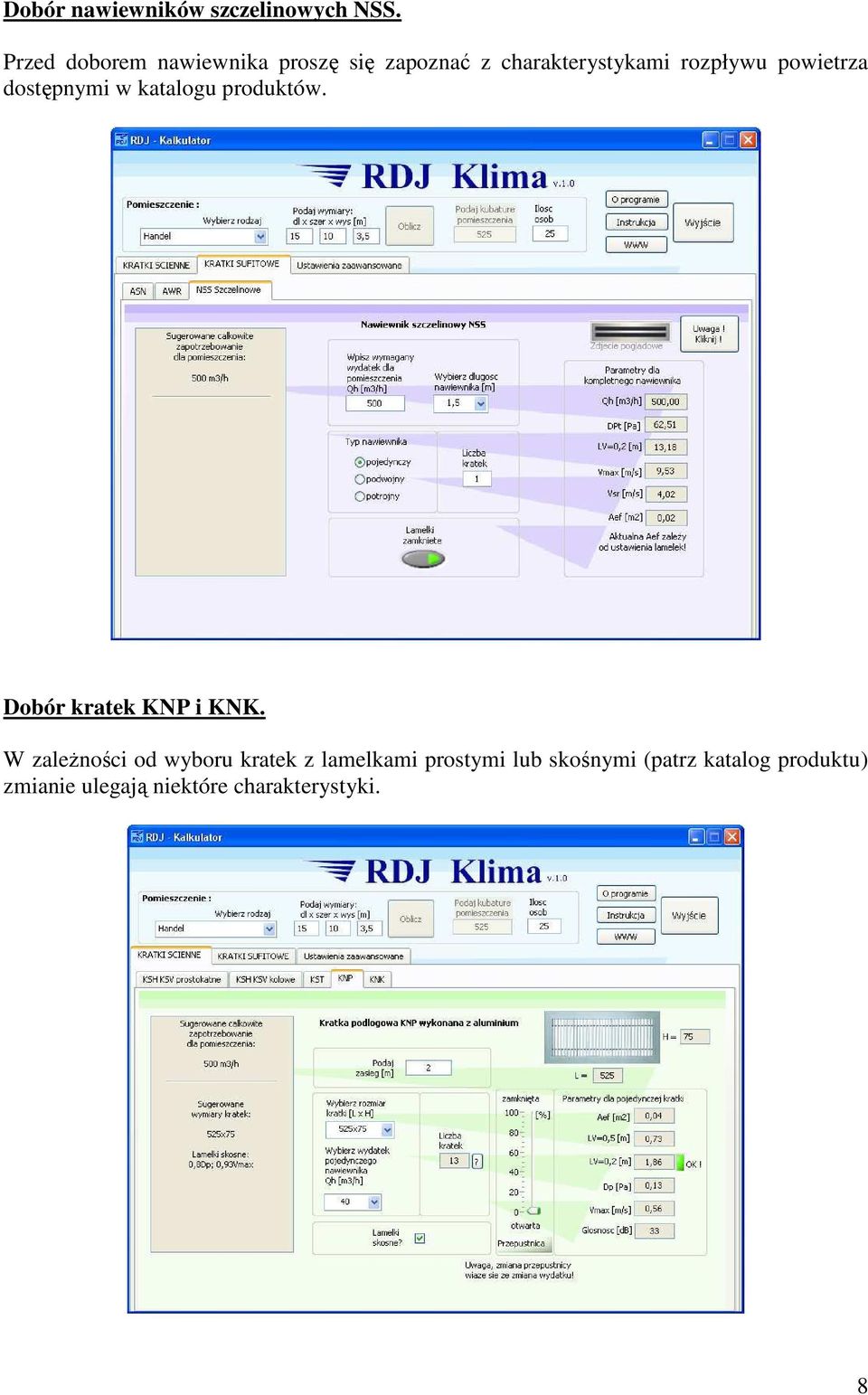

8 Dobór nawiewników szczelinowych NSS. Przed doborem nawiewnika proszę się zapoznać z charakterystykami rozpływu powietrza dostępnymi w katalogu produktów. Dobór kratek KNP i KNK. W zaleŝności od wyboru kratek z lamelkami prostymi lub skośnymi (patrz katalog produktu) zmianie ulegają niektóre charakterystyki. 8

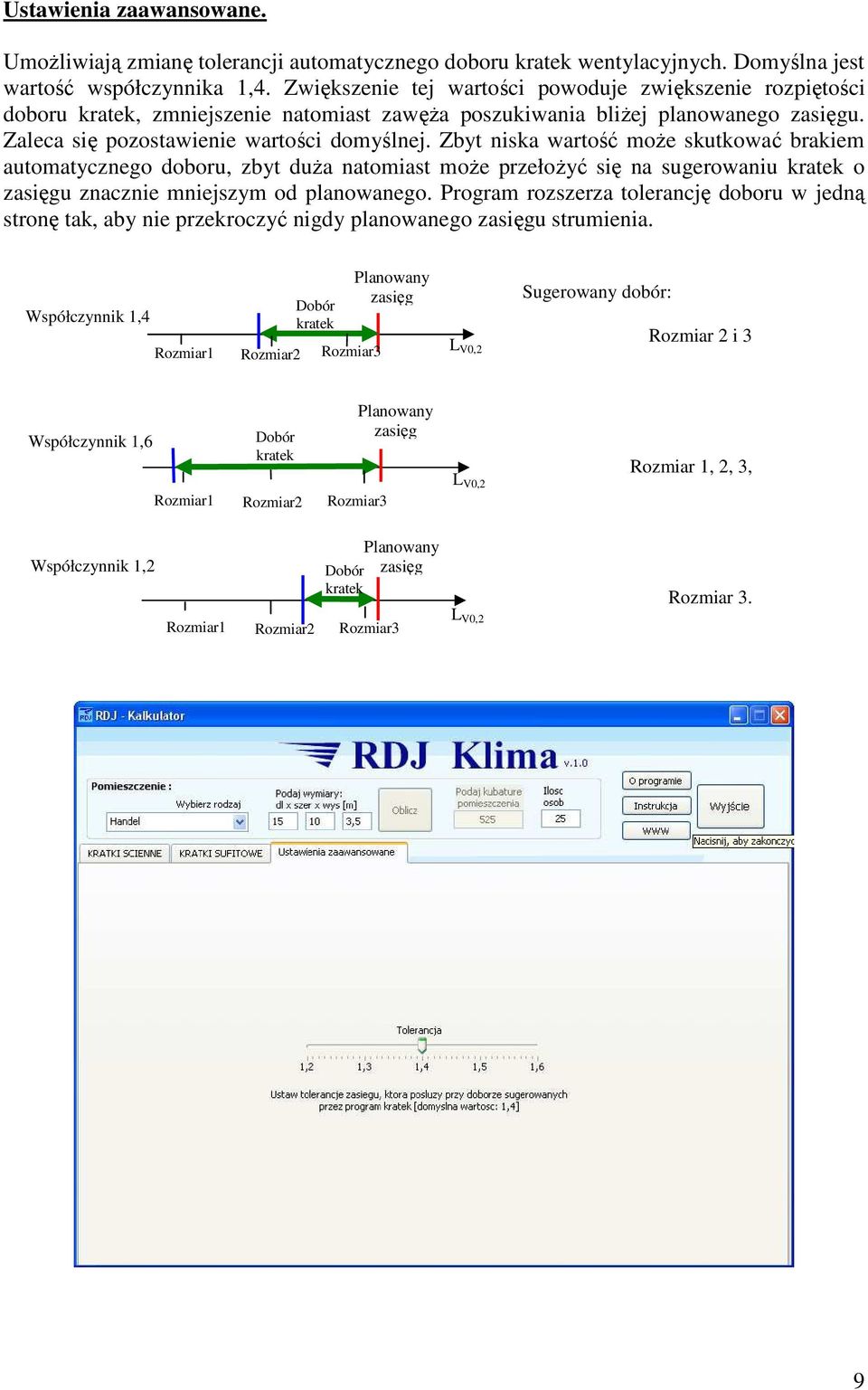

9 Ustawienia zaawansowane. UmoŜliwiają zmianę tolerancji automatycznego doboru kratek wentylacyjnych. Domyślna jest wartość współczynnika 1,4. Zwiększenie tej wartości powoduje zwiększenie rozpiętości doboru kratek, zmniejszenie natomiast zawęŝa poszukiwania bliŝej planowanego zasięgu. Zaleca się pozostawienie wartości domyślnej. Zbyt niska wartość moŝe skutkować brakiem automatycznego doboru, zbyt duŝa natomiast moŝe przełoŝyć się na sugerowaniu kratek o zasięgu znacznie mniejszym od planowanego. Program rozszerza tolerancję doboru w jedną stronę tak, aby nie przekroczyć nigdy planowanego zasięgu strumienia. Współczynnik 1,4 Rozmiar1 Rozmiar2 Dobór kratek Rozmiar3 Planowany zasięg L V0,2 Sugerowany dobór: Rozmiar 2 i 3 Współczynnik 1,6 Dobór kratek Rozmiar1 Rozmiar2 Rozmiar3 Planowany zasięg L V0,2 Rozmiar 1, 2, 3, Współczynnik 1,2 Planowany Dobór zasięg kratek Rozmiar1 Rozmiar2 Rozmiar3 L V0,2 Rozmiar 3. 9
