LMD. Cechy Produktu. Zastosowanie. Opis Produktu. Materiał, Wykończenie, Instalacja. Kartki stalowe seria - SG Kartki aluminiowe seria - AG

Transkrypt

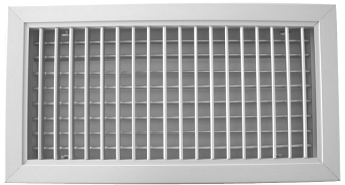

1 Cechy Produktu Regulacja strumienia powietrza Nieruchome, ruchome lamele Funkcja pracy: nawiew, wywiew Lakierowany standardowo RAL9010 Kartki stalowe seria - SG Kartki aluminiowe seria - AG Zastosowanie Kratki aluminiowe serii AG jaki i stalowe SG mają zastosowane w budynkach uŝyteczności publicznej takich jak: biura, hotele, restauracje, szpitale itp Chętnie stosowane są takŝe w pomieszczeniach obiektów przemysłowych, halach sportowych i magazynowych Opis Produktu Kratki serii AG, SG przeznaczone są do zastosowania w nisko i średniociśnieniowych instalacjach wentylacyjnych Nadają się do montaŝu na przewodach lub ścianach, bądź bezpośrednio na otworze kanału wentylacyjnego Stosowane są w pomieszczeniach o róŝnej wysokości Kierunek i kształt strumienia powietrza moŝe być regulowany za pomocą ruchomych lameli Kratki mogą być wyposaŝone w skrzynki rozpręŝne do tłumienia poziomu hałasu Skrzynka rozpręŝna w zaleŝności od potrzeb klienta moŝe posiadać izolację akustyczną bądź przepustnicę do regulacji strumienia powietrza Kratki mogą takŝe być wyposaŝone w przepustnicę przeciwbieŝną do regulacji powietrza zamontowaną bezpośrednio za kratką Materiał, Wykończenie, Instalacja Kratki aluminiowe serii AG (ramka czołowa, lamele) wykonane są z profili aluminiowych, natomiast stalowe SG z profili stalowych ocynkowanych Mogą być malowane na dowolny kolor z palety RAL Kratki serii AG i SG montowane są za pomocą widocznych śrub bądź na zatrzask w dodatkowej ramce montaŝowej Zaleca się konserwacje i czyszczenie kratek za pomocą kawałka materiału bądź odkurzacza 1

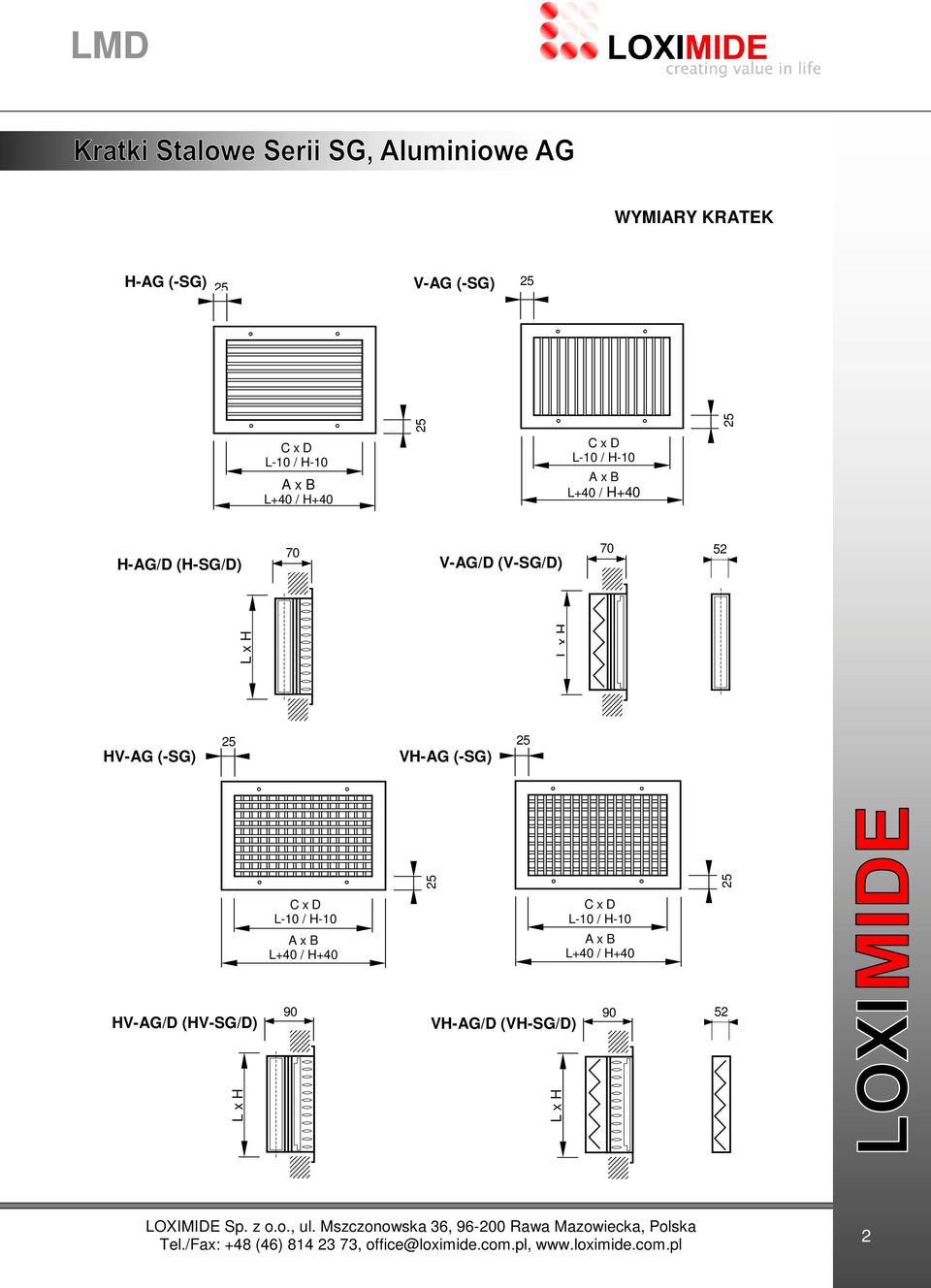

2 WYMIARY KRATEK H-AG (-SG) V-AG (-SG) L-10 / H-10 L+40 / H+40 L-10 / H-10 L+40 / H+40 H-AG/D (H-SG/D) 70 V-AG/D (V-SG/D) HV-AG (-SG) VH-AG (-SG) L-10 / H-10 L+40 / H+40 L-10 / H-10 L+40 / H+40 HV-AG/D (HV-SG/D) 90 VH-AG/D (VH-SG/D)

3 WYMIARY KRATEK wymiary otworu montaŝowego kratki wymiary zewnętrzne kratki wymiary wewnętrzna kratki WYMIARY SKRZYNKI ROZPRĘśNEJ, TYP PB L 13 A* ( mm) d* - 4 ( mm) H H + 26 d* - 4 ( mm) * wymiary na indiwidualne zapytanie 3

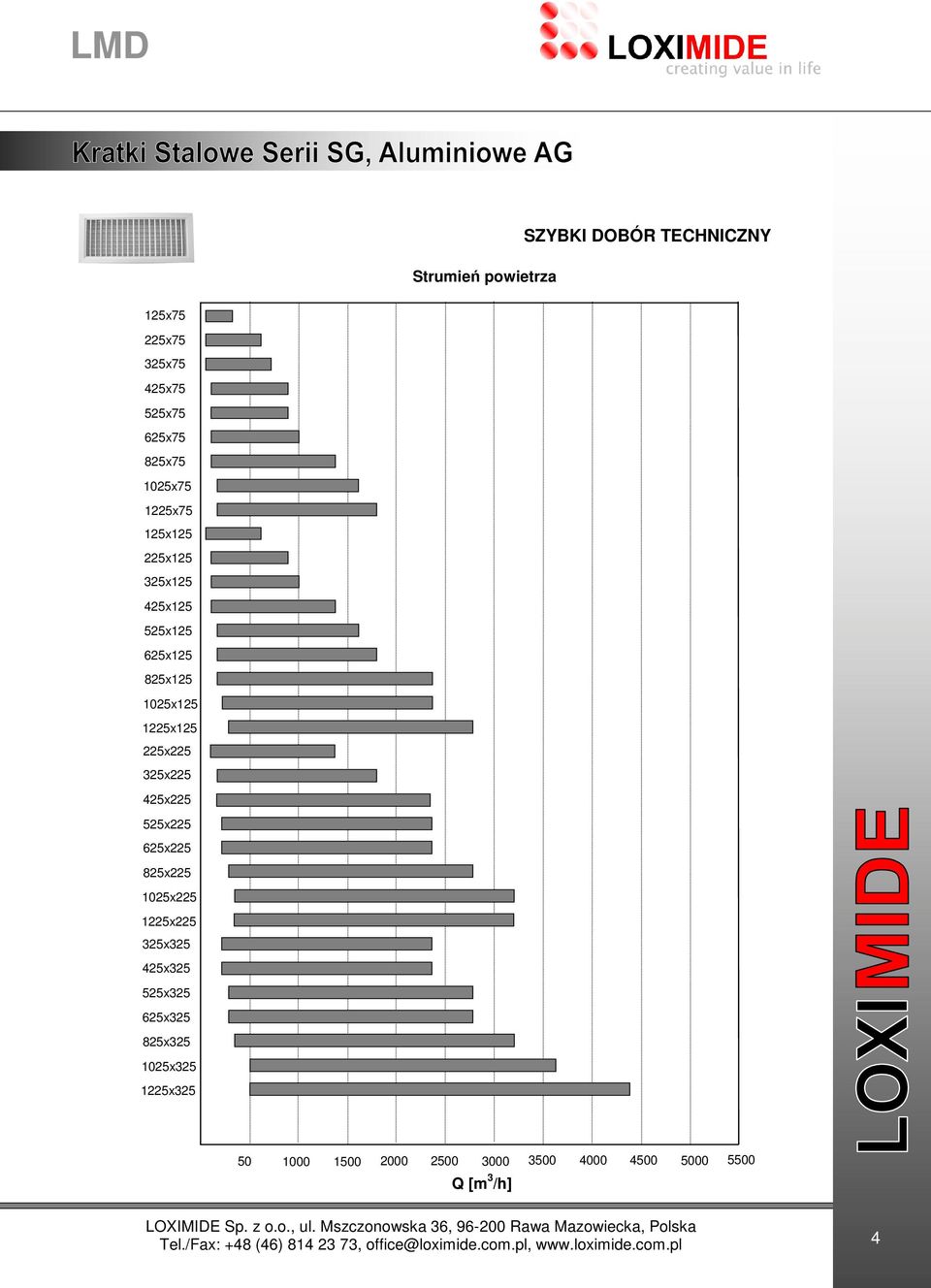

4 Strumień powietrza SZYBKI DOBÓR TECHNICZNY 1x75 2x75 3x75 4x75 5x75 6x75 8x75 10x75 12x75 1x1 2x1 3x1 4x1 5x1 6x1 8x1 10x1 12x1 2x2 3x2 4x2 5x2 6x2 8x2 10x2 12x2 3x3 4x3 5x3 6x3 8x3 10x3 12x Q [m 3 /h] 4

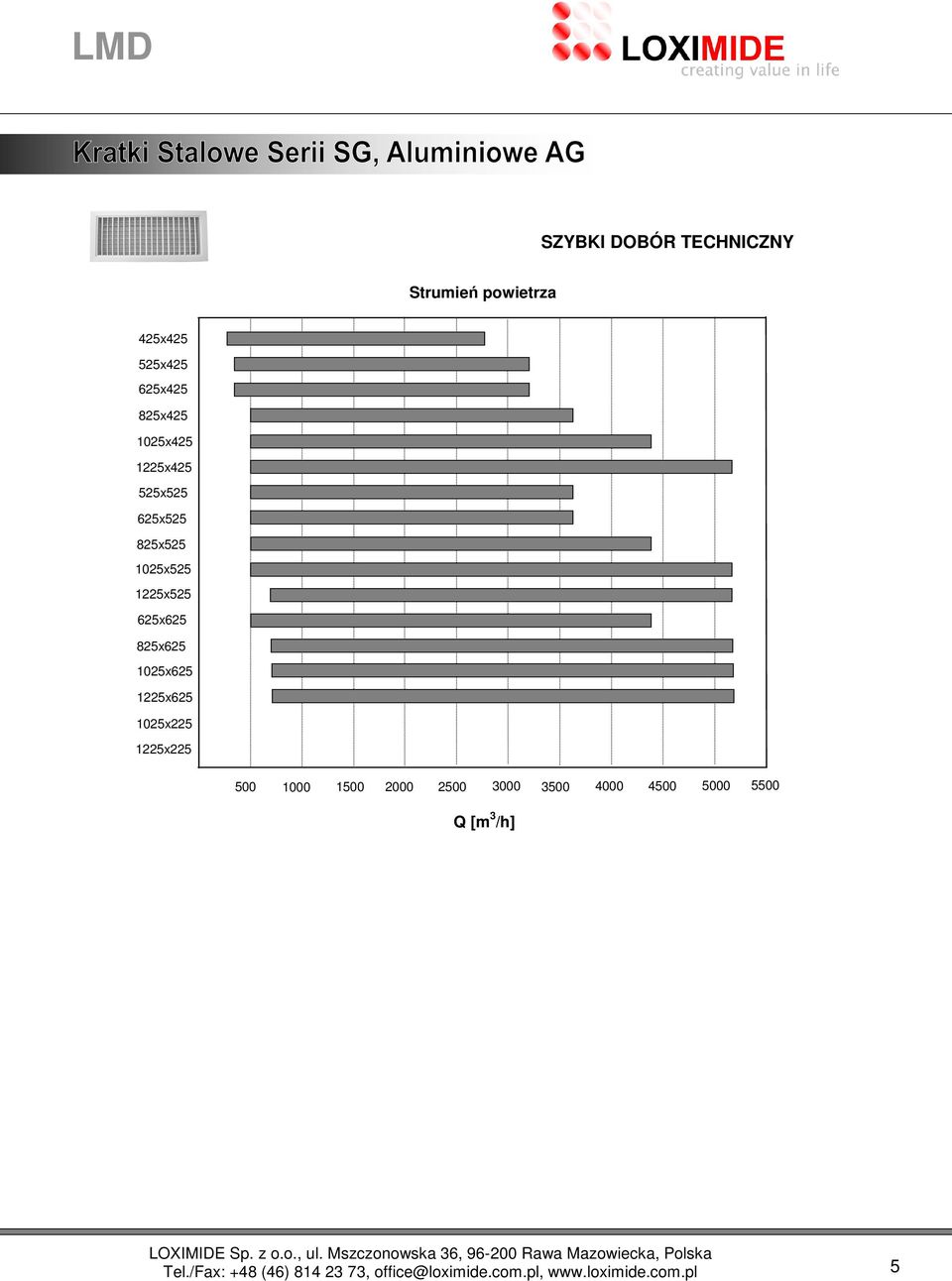

5 SZYBKI DOBÓR TECHNICZNY Strumień powietrza 4x4 5x4 6x4 8x4 10x4 12x4 5x5 6x5 8x5 10x5 12x5 6x6 8x6 10x6 12x6 10x2 12x Q [m 3 /h] 5

6 SZYBKI DOBÓR TECHNICZNY Wymiar LxH Strumień Q [m 3 /h] Spadek ciśnienia P [Pa] Zasięg strumienia L 0, [m] Poziom hałasu L W [db(a)] 1x ,3 32,0 2,8 24,9 < x ,7 58,0 2,8,9 < x ,4 49,1 1,6 26,0 < x ,1 55,0 2,6 27,7 < x ,9 49,0 2,3 24,6 < x ,9 57,0 2,4 24,8 < x ,6 52,0 1,8 28,1 < x ,0 74,0 2,2 28,0 < x ,9 80,0 2,2 30,0 < x ,7 58,0 2,8,9 < x ,9 47,0 3,1 21,1 < x ,7 42,0 2,4 18,7 < x ,4 52,0 2,0 18,3 < x ,7 53,0 2,6 19,6 < x ,6 51,0 2,1 18,1 < x ,4 58,0 3,8 19,5 < x ,5 42,0 3,9 16,6 < x ,8 45,0 2,3 15,5 < x ,4 52,0 2,0 18,3 < x ,6 51,0 2,1 18,1 < x ,4 58,0 3,8 19,5 < x ,5 42,0 3,9 16,6 < x ,3 29,0 3,2 14,2 < x ,5 28,0 3,5 13,6 < x ,6 23,0 3,5 17,8 < x ,5 18,0 3,4 15,8 < x ,6 52,0 4,8 35,6 < x ,3 29,0 3,2 14,2 < x ,5 31,0 4,0 23,8 < x ,4 24,0 3,3 20,8 < x ,5 18,0 3,4 15,8 < x ,5 17,0 3,3 16,1 < x ,3 16,0 2,5 14,5 < x ,5 28,0 3,5 13,6 < x ,6 23,0 3,5 17,8 < x ,5 18,0 3,4 15,8 < x ,4 15,0 3,3 16,9 < x ,3 13,5 2,7 15,6 < x ,2 13,0 2,1 14,6 <

7 SZYBKI DOBÓR TECHNICZNY Wymiar LxH Strumień Q [m 3 /h] Spadek ciśnienia P [Pa] Zasięg strumienia L 0, [m] Poziom hałasu L W [db(a)] 5x ,5 19,0 3,4 17,0 < x ,5 17,0 3,3 16,1 < x ,3 13,5 2,7 15,6 < x ,2 13,0 2,1 14,6 < x ,3 12,0 1,9 13,3 < x ,3 16,0 2,5 14,5 < x ,2 13,0 2,1 14,6 < x ,3 12,0 1,9 13,3 < x ,2 10,0 1,2 12,3 <35 43 ZASIĘG STRUMIENIA, SPADEK CIŚNIENIA A STOPIEŃ PRZYMKNIĘCIA PRZEPUSTNICY Stopień przymknięcia [%] Współczynnik przymknięcia K 20 1,2 40 1,5 60 3,0 80 7, ,0 P przep = P x K L 0, przep = L 0, / K 7

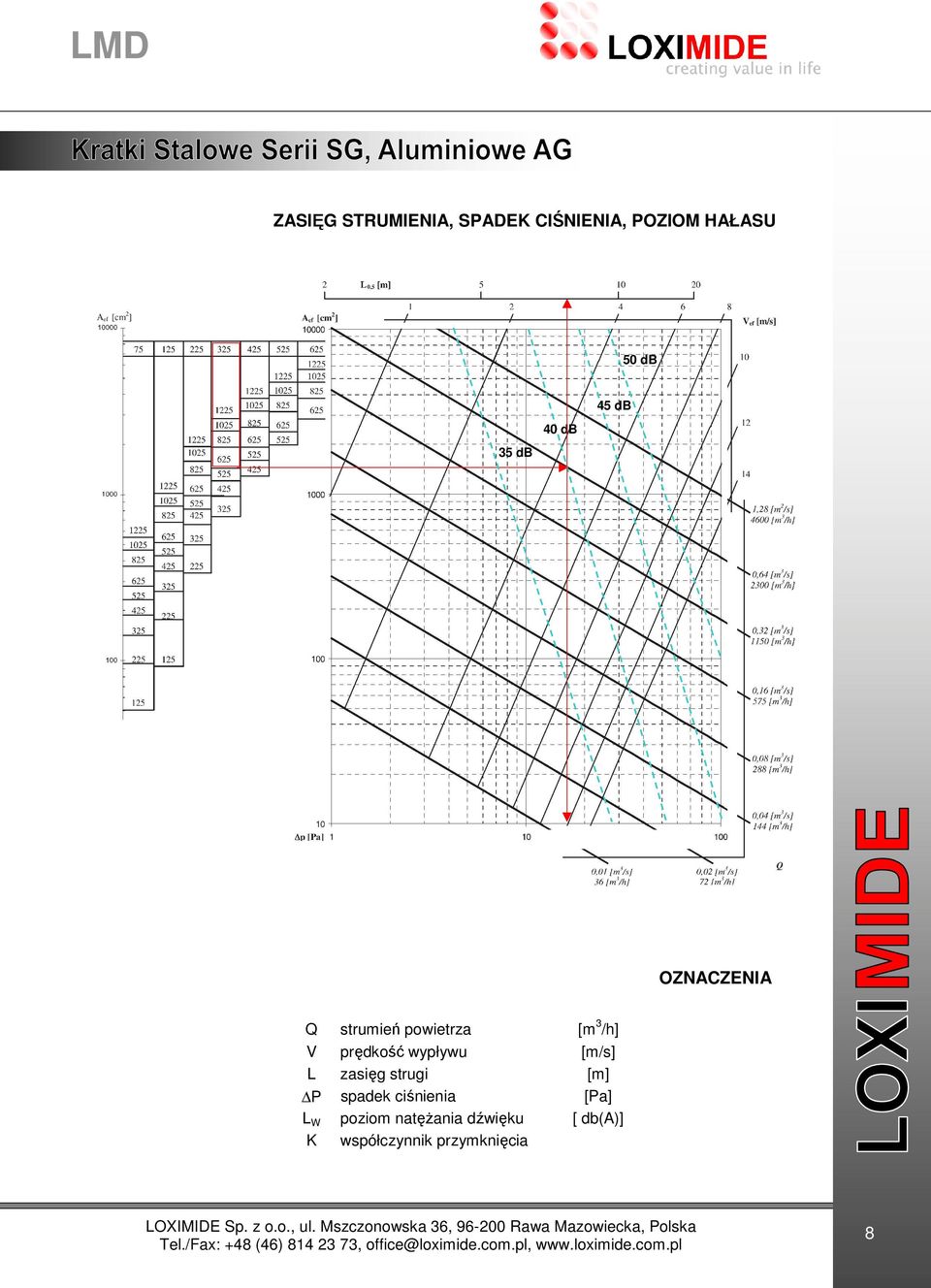

8 ZASIĘG STRUMIENIA, SPADEK CIŚNIENIA, POZIOM HAŁASU 50 db 35 db 40 db 45 db OZNACZENIA Q strumień powietrza [m 3 /h] V prędkość wypływu [m/s] L zasięg strugi [m] P spadek ciśnienia [Pa] L W poziom natęŝania dźwięku [ db(a)] K współczynnik przymknięcia 8

9 PRZEPUSTNICE DO KRATEK przepustnica przeciwbieŝna typu D przepustnica uchylna typu B przepustnica szczelinowa typu S przepustnica szczelinowa pod kątem typu SA Kratki Aluminiowe serii AG, Stalowe SG KOD ZAMÓWIENIA aa typ H lamele poziome V lamele pionowe HV lamele poziome/pionowe VH lamele pionowe/poziome bbb x bbb - wymiar (1x2, 3x4) cc przepustnica D, B, S, SA dddd skrzynka rozpręŝna PB (skrzynka rozpręŝna) PBD (skrzynka rozpręŝna z przepustnicą) PBI (skrzynka izolowana) PBID (skrzynka izolowana z przepustnicą) e H (króciec przyłączeniowy poziomy) V (króciec przyłączeniowy pionowy) fff średnica króćca (158, 198, 248, 298) ggg RAL9010 aa AG (SG) bbb x bbb cc dddd e fff ggg HVAG 2x RAL9010 PRZYKŁAD ZAMÓWIENIA LOXIMIDE Sp z oo zastrzega sobie prawo do zmian technicznych bez uprzedniego powiadomienia 9
