NSDZT NAWIEWNIK WIROWY Z RUCHOMYMI KIEROWNICAMI

Transkrypt

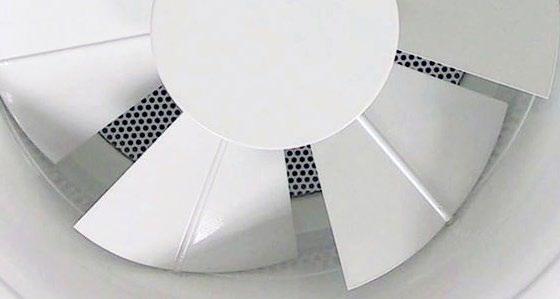

1 NSDZT NAWIEWNIK WIROWY Z RUCHOMYMI KIEROWNICAMI Przeznaczenie: Nawiewniki NSDZT są przeznaczone do zastosowań w instalacjach wentylacyjnych nisko- i średniociśnieniowych. Pozwalają na uzyskanie nawiewu wirowego. Opis Nawiewniki NSDZT są przeznaczone do zastosowań w instalacjach wentylacyjnych nisko- i średniociśnieniowych. Pozwalają na uzyskanie nawiewu wirowego. Są przeznaczone do pomieszczeń o wysokości do 15 m. Konstrukcja nawiewnika umożliwia ustawienie indywidualnego kąta dla każdej kierownicy. Ustawienia kierownic dokonuje się ręcznie. Wymiary NSDZT NSDZT Wykonanie Nawiewniki NSDZT są wyposażone w ruchome stalowe kierownice, ustawiane ręcznie w zakresie 0 (całkowite otwarcie) do 90º (całkowite zamknięcie). Każda z kierownic jest ustawiana indywidualnie. Korpus nawiewnika wykonany jest z aluminium. Panel czołowy standardowo jest okrągły. Opcjonalnie NSDZT może być wykonany z kwadratowym panelem czołowym 596 x 596 mm (w zakresie średnic D mm). Całość jest lakierowana proszkowo na kolor biały RAL9010. Na zamówienie możliwe jest lakierowanie na inny kolor RAL. NSDZT 800 Sposób dystrybucji powietrza przy grzaniu lub chłodzeniu Do nawiewu powietrzem ciepłym zaleca się ustawienie kierownic nawiewnika pod kątem 0 45º. W przypadku nawiewu powietrzem chłodnym zaleca się ustawienie kierownic pod kątem 45 80º. Skrzynka rozprężna z przyłączem bocznym b z przyłączem bocznym b Skrzynka rozprężna z przyłączem górnym g ustawienie kierownic nawiew ogrzewanie nawiew chłodzenie Tabela 1. Wymiar nawiewnika NSDZT. Montaż Nawiewniki można montować do skrzynki rozprężnej lub przewodu wentylacyjnego za pomocą wkrętów Ø5 rozmieszczonych wokół kołnierza przyłączeniowego nawiewnika w odstępach nie większych niż co 125 mm. ØD ØD1 H ØN S R n p [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] ,

2 REGULACJA DYSTRYBUCJA POWIETRZA Tabela 2. Wymiary skrzynki rozprężnej dla NSDZT. ØD C ØDn Ød Hb Hg [mm] [mm] [mm] [mm] [mm] [mm] Pionowe zasięgi maksymalne wyznaczone przy prędkości końcowej strugi powietrza 0,37 m/s i przy nawiewnie izotermicznym (ΔT = 0 K). W celu obliczenia pionowego zasięgu maksymalnego dla ΔT = 10 K (ogrzewanie) należy pomnożyć wartość zasięgu izotermicznego przez współczynnik 0,25. NSDZT 160 Zasięg pionowy bez deflektora m. 3,2 4,8 6,4 8 9,6 11,2 12,8 14,4 16,1 Zasięg pionowy z deflektorem m. 2,3 3,4 4,5 5,7 5,8 7,9 9,1 10,2 11,3 Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) NSDZT 200 Zasięg pionowy bez deflektora m. 3,4 5,1 5,8 8,5 10,2 11,9 13,6 15,3 17 Zasięg pionowy z deflektorem m. 2,4 3,6 4,8 6 7,2 8,4 9,6 10,8 12 Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a)

3 NSDZT 250 Zasięg pionowy bez deflektora m. 3,6 5,4 7,2 9 10,8 12,6 14,4 16,2 17,9 Zasięg pionowy z deflektorem m. 2,5 3,8 5,1 6,3 7,6 8,9 10,1 11,4 12,7 Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) NSDZT 315 Zasięg pionowy bez deflektora m. 3,7 5,6 7,5 9,3 11,2 13,1 14,9 16,8 18,7 Zasięg pionowy z deflektorem m. 2,6 4 5,3 6,6 7,9 9,2 10,5 11,9 13,2 Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) NSDZT 400 Zasięg pionowy bez deflektora m. 3,8 5,8 7,7 9,6 11,5 13,5 15,4 17,3 19,2 Zasięg pionowy z deflektorem m. 2,7 4,1 5,4 6,8 8,1 9,5 10,9 12,2 13,6 Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a)

4 NSDZT 500 Zasięg pionowy bez deflektora m. 3,9 5,9 7,8 9,8 11,7 13,7 15,7 17,3 19,6 Zasięg pionowy z deflektorem m. 2,8 4,1 5,5 6,9 8,3 9, ,4 13,8 Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) NSDZT 630 Zasięg pionowy bez deflektora m. 4 5,9 7,9 9,9 11,9 13,9 15,9 17,8 19,8 Zasięg pionowy z deflektorem m. 2,8 4,2 5,6 7 8,4 9,8 11,2 12,6 14 Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) NSDZT 800 Zasięg pionowy bez deflektora m Zasięg pionowy z deflektorem m. 2,8 4,2 5,6 7,1 8,5 9,9 11,3 12,7 14,1 Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a) Przepływ powietrza m3/h Spadek ciśnienia bez delektorem Pa Spadek ciśnienia z delektorem Pa Poziom mocy akustycznej bez deflektora db(a) Poziom mocy akustycznej z deflektorem db(a)

5 Przy zamówieniu należy podać informacje według poniższego sposobu: NSDZT - <S> <C> - <C> - <RAL> / <ADD> Gdzie: S C średnica nawiewnika: 160, 200, 250, 350, 315, 400, 500, 630, 800 mm panel czołowy: brak - brak panelu K - panel kwadratowy 596 x596 mm (w zakresie średnic ) RAL kolor panelu czołowego wg palety kolorystycznej RAL (domyślnie RAL 9010)* ADD w tym miejscu należy określić akcesoria dodatkowe Akcesoria**: Skrzynka rozprężna wg konfiguracji jak poniżej: <SR><I>-<H>-<K>-<D>-<R> I izolacja* brak - brak izolacji t - izolowana H K wysokość skrzynki mm* położenie króćca: b - boczne g - górne D R średnica króćca przyłączeniowego w mm* przepustnica w króćca przyłączeniowym:* brak - brak przepustnicy P - przepustnica z regulacją z zewnątrz skrzynki Pc - przepustnica z regulacją od wewnątrz skrzynki za pomocą cięgien * wartości opcjonalne, w przypadku ich nie podania zostaną zastosowane wartości domyślne ** informacje o akcesoriach w karcie z akcesoriami Przykład zamówienia: NSDZT-315-RAL9010/SRt-280-b250P 5
