Nowatorskie rozwiązania ITS w Systemach Osłony Meteorologicznej i Zarządzania Ruchem na przykładzie dedykowanego oprogramowania serwerowego SMART

Transkrypt

1 Nowatorskie rozwiązania ITS w Systemach Osłony Meteorologicznej i Zarządzania Ruchem na przykładzie dedykowanego oprogramowania serwerowego SMART

2 SMART SMART (Smart Meteorological And Road Traffic System) zintegrowany, modułowy system osłony meteorologicznej, monitorowania i zarządzania ruchem. System SMART ma na celu zapewnienie bezpieczeństwa i płynności ruchu w oparciu o pełną informację ze stacji pomiarowych i innych urządzeń zlokalizowanych na wybranym obszarze oraz algorytmy dyspozytorskie odpowiednio intepretujące otrzymane dane.

3 Historia 1994 pierwsza drogowa stacja meteorologiczna (Poczernin) 1995 budowa sieci 44 stacji meteorologicznych dla DODP Warszawa (łącza komutowane - modemy i radiowe - radiomodemy) 1996 pierwsza tablica zmiennej treści (Sieroniowice) 1998 instalacja kamer wizyjnych (GDDP Kraków) 2000 wprowadzenie transmisji GPRS oraz interfejsu webowego (ZOM Warszawa, GDDKiA Kraków) 2006 budowa systemu osłony meteorologicznej i zarządzania ruchem na odcinku A4 Krzywa Bielany Wrocławskie

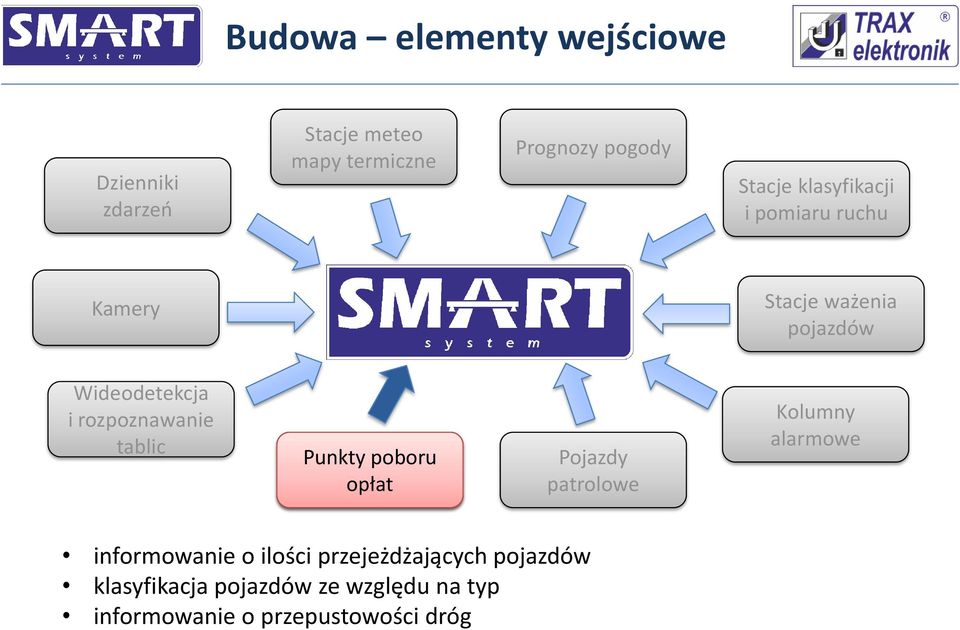

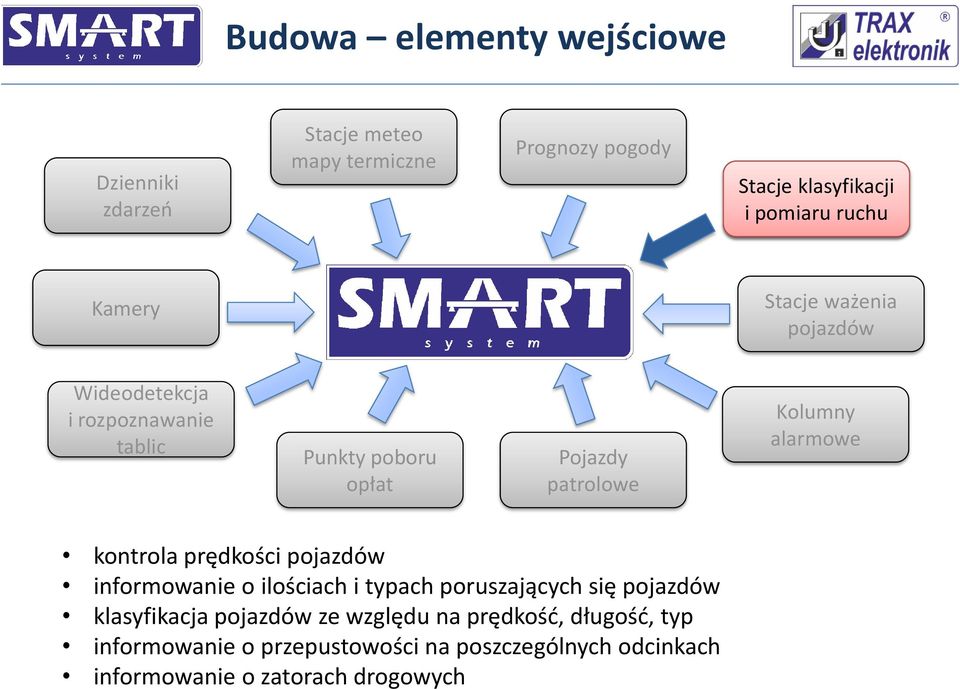

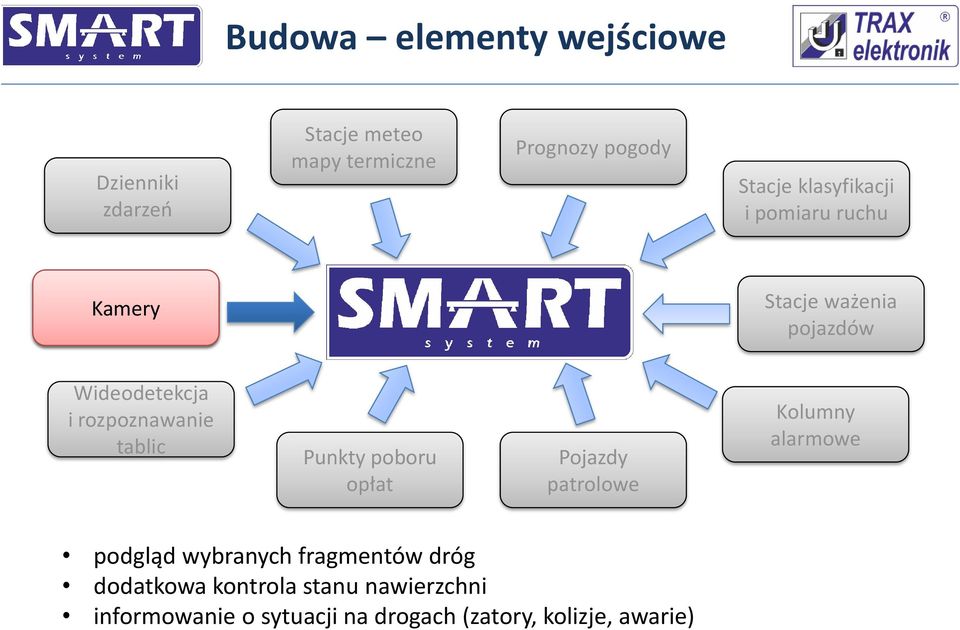

4 Budowa elementy wejściowe Dzienniki zdarzeń Stacje meteo mapy termiczne Prognozy pogody Stacje klasyfikacji i pomiaru ruchu Kamery Stacje ważenia pojazdów Wideodetekcja i rozpoznawanie tablic Punkty poboru opłat Pojazdy patrolowe Kolumny alarmowe bieżące informowanie o warunkach pogodowych informowanie o parametrach meteorologicznych dróg obliczanie parametrów krytycznych (temperatura zamarzania, punkt rosy) generowanie ostrzeżeń pogodowych (opady, gołoledź, mgła)

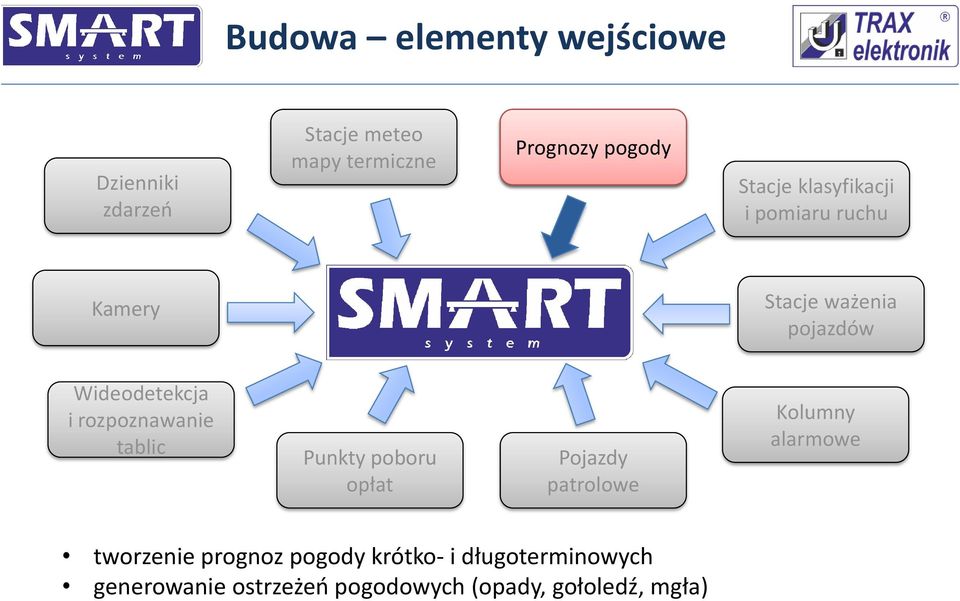

5 Budowa elementy wejściowe Dzienniki zdarzeń Stacje meteo mapy termiczne Prognozy pogody Stacje klasyfikacji i pomiaru ruchu Kamery Stacje ważenia pojazdów Wideodetekcja i rozpoznawanie tablic Punkty poboru opłat Pojazdy patrolowe Kolumny alarmowe tworzenie prognoz pogody krótko- i długoterminowych generowanie ostrzeżeń pogodowych (opady, gołoledź, mgła)

6 Budowa elementy wejściowe Dzienniki zdarzeń Stacje meteo mapy termiczne Prognozy pogody Stacje klasyfikacji i pomiaru ruchu Kamery Stacje ważenia pojazdów Wideodetekcja i rozpoznawanie tablic Punkty poboru opłat Pojazdy patrolowe Kolumny alarmowe kontrola prędkości pojazdów informowanie o ilościach i typach poruszających się pojazdów klasyfikacja pojazdów ze względu na prędkość, długość, typ informowanie o przepustowości na poszczególnych odcinkach informowanie o zatorach drogowych

7 Budowa elementy wejściowe Dzienniki zdarzeń Stacje meteo mapy termiczne Prognozy pogody Stacje klasyfikacji i pomiaru ruchu Kamery Stacje ważenia pojazdów Wideodetekcja i rozpoznawanie tablic Punkty poboru opłat Pojazdy patrolowe Kolumny alarmowe kontrola masy całkowitej pojazdów kontrola nacisku na osie klasyfikacja pojazdów pod względem długości i masy informowanie o ilości i typach pojazdów przekraczających dopuszczalne parametry tworzenie zestawień statystycznych

8 Budowa elementy wejściowe Dzienniki zdarzeń Stacje meteo mapy termiczne Prognozy pogody Stacje klasyfikacji i pomiaru ruchu Kamery Stacje ważenia pojazdów Wideodetekcja i rozpoznawanie tablic Punkty poboru opłat Pojazdy patrolowe Kolumny alarmowe informowanie o zdarzeniach na drodze (awarie, wypadki) informowanie o stanie infrastruktury drogowej automatyczne informowanie o stanie meteorologicznym dróg (pomiary meteorologiczne, GPS)

9 Budowa elementy wejściowe Dzienniki zdarzeń Stacje meteo mapy termiczne Prognozy pogody Stacje klasyfikacji i pomiaru ruchu Kamery Stacje ważenia pojazdów Wideodetekcja i rozpoznawanie tablic Punkty poboru opłat Pojazdy patrolowe Kolumny alarmowe informowanie o ilości przejeżdżających pojazdów klasyfikacja pojazdów ze względu na typ informowanie o przepustowości dróg

10 Budowa elementy wejściowe Dzienniki zdarzeń Stacje meteo mapy termiczne Prognozy pogody Stacje klasyfikacji i pomiaru ruchu Kamery Stacje ważenia pojazdów Wideodetekcja i rozpoznawanie tablic Punkty poboru opłat Pojazdy patrolowe Kolumny alarmowe detekcja zdarzeń wykrywanie ruchu pojazdów rejestracja pojazdów przekraczających przepisy informowanie o przepustowości dróg informowanie o ilościach poruszających się pojazdów

11 Budowa elementy wejściowe Dzienniki zdarzeń Stacje meteo mapy termiczne Prognozy pogody Stacje klasyfikacji i pomiaru ruchu Kamery Stacje ważenia pojazdów Wideodetekcja i rozpoznawanie tablic Punkty poboru opłat Pojazdy patrolowe Kolumny alarmowe podgląd wybranych fragmentów dróg dodatkowa kontrola stanu nawierzchni informowanie o sytuacji na drogach (zatory, kolizje, awarie)

12 Budowa elementy wejściowe Dzienniki zdarzeń Stacje meteo mapy termiczne Prognozy pogody Stacje klasyfikacji i pomiaru ruchu Kamery Stacje ważenia pojazdów Wideodetekcja i rozpoznawanie tablic Punkty poboru opłat Pojazdy patrolowe Kolumny alarmowe manualne wprowadzanie informacji obsługa i kontrola zdarzeń obsługa procedur sterownia tablicami zmiennej treści

13 Budowa elementy wyjściowe Inne systemy Tablice i znaki zmiennej treści Dedykowane strony www Fax, , SMS Dedykowane oprogramowanie Pojazdy patrolowe Punkty poboru opłat Portale internetowe informowanie kierowców o aktualnej sytuacji pogodowej przekazywanie komunikatów, ostrzeżeń i alarmów informowanie o zagrożeniach i utrudnieniach w ruchu, objazdach sugerowanie trasy, sposobu jazdy i zalecanej prędkości informowanie o czasie przejazdu i czasie oczekiwania (przejścia graniczne, promy) informacje parkingowe (dostępność, dojazd)

14 Budowa elementy wyjściowe Inne systemy Tablice i znaki zmiennej treści Dedykowane strony www Fax, , SMS Dedykowane oprogramowanie Pojazdy patrolowe Punkty poboru opłat Portale internetowe wizualizacja danych (zdjęcia, wykresy, tabele, mapy) archiwizacja danych pomiarowych i obrazów z kamer tworzenie raportów (zestawienia, statystyki), wydruki obsługa i kontrola systemu, konfiguracja elementów zdalnych informowanie o stanie systemu (np. braku zasilania, otwarcia obudów) kontrola dostępu, nadawanie uprawnień

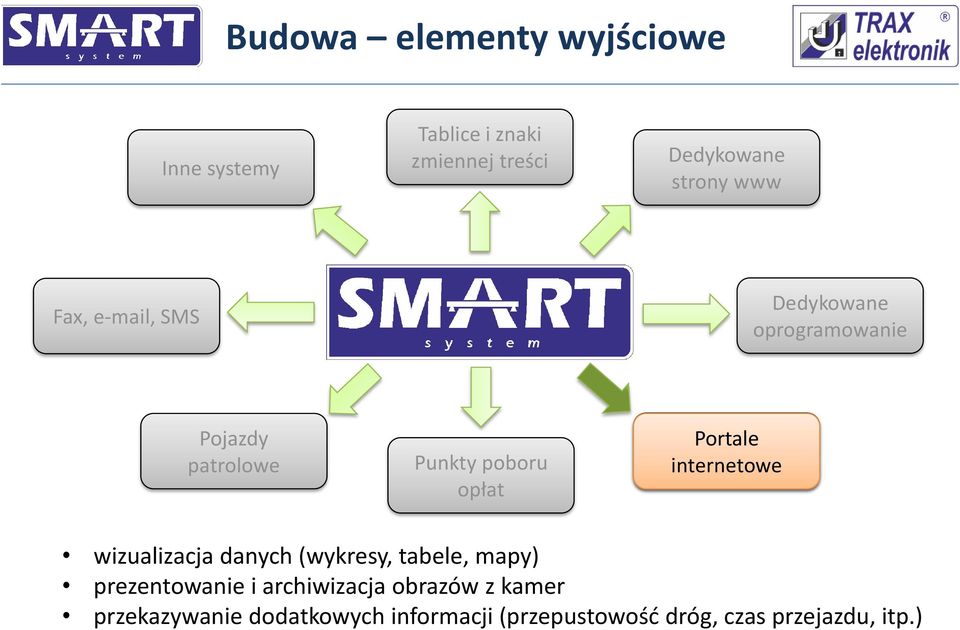

15 Budowa elementy wyjściowe Inne systemy Tablice i znaki zmiennej treści Dedykowane strony www Fax, , SMS Dedykowane oprogramowanie Pojazdy patrolowe Punkty poboru opłat Portale internetowe wizualizacja danych (wykresy, tabele, mapy) prezentowanie i archiwizacja obrazów z kamer przekazywanie dodatkowych informacji (przepustowość dróg, czas przejazdu, itp.)

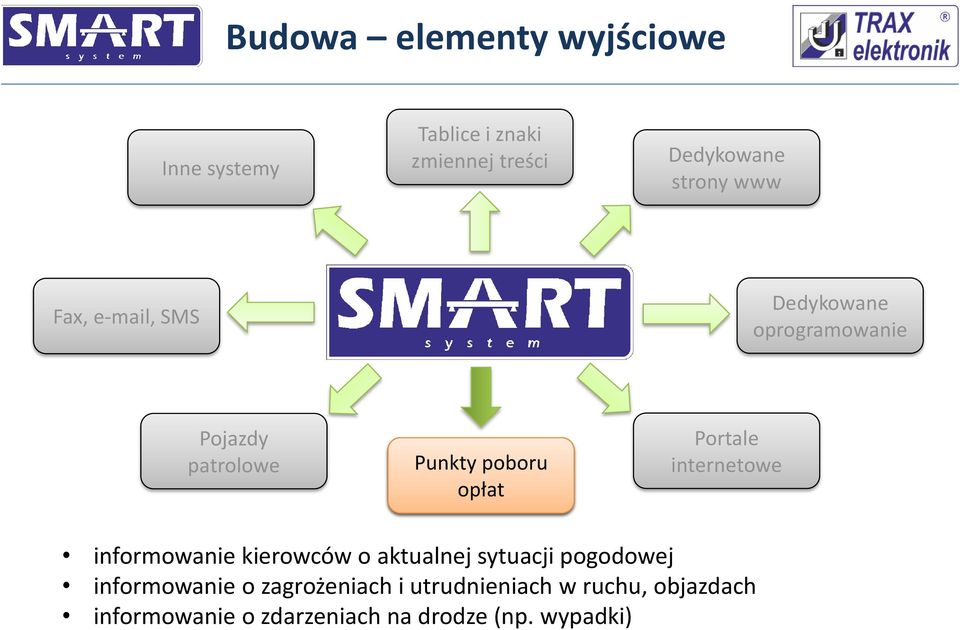

16 Budowa elementy wyjściowe Inne systemy Tablice i znaki zmiennej treści Dedykowane strony www Fax, , SMS Dedykowane oprogramowanie Pojazdy patrolowe Punkty poboru opłat Portale internetowe informowanie kierowców o aktualnej sytuacji pogodowej informowanie o zagrożeniach i utrudnieniach w ruchu, objazdach informowanie o zdarzeniach na drodze (np. wypadki)

17 Budowa elementy wyjściowe Inne systemy Tablice i znaki zmiennej treści Dedykowane strony www Fax, , SMS Dedykowane oprogramowanie Pojazdy patrolowe Punkty poboru opłat Portale internetowe informowanie o zdarzeniach na drodze (wypadki, awarie, katastrofy) wyświetlanie informacji na tablicach umieszczonych na pojazdach

18 Budowa elementy wyjściowe Inne systemy Tablice i znaki zmiennej treści Dedykowane strony www Fax, , SMS Dedykowane oprogramowanie Pojazdy patrolowe Punkty poboru opłat Portale internetowe automatyczne generowanie ostrzeżeń i alarmów wysyłanie komunikatów do firm odpowiedzialnych za utrzymanie dróg wysyłanie informacji do odpowiednich służb (policja, straż pożarna, pogotowie ratunkowe, pomoc drogowa)

19 Budowa elementy wyjściowe Inne systemy Tablice i znaki zmiennej treści Dedykowane strony www Fax, , SMS Dedykowane oprogramowanie Pojazdy patrolowe Punkty poboru opłat Portale internetowe przekazywanie danych do innych systemów za pośrednictwem różnych protokołów transmisyjnych

20 Cele i zadania systemu zwiększenie skuteczności i efektywności zimowego utrzymania poprawa bezpieczeństwa i warunków jazdy redukcja liczby wypadków i kolizji poprawa płynności ruchu i zwiększenie przepustowości dróg (sterowanie potokami ruchu tablice, sygnalizacja świetlna) wykrywanie naruszeń przepisów ruchu drogowego (przeciążenia pojazdów, przekroczenia prędkości) określanie czasu przejazdu, sugerowanie trasy przyspieszenie reakcji na zdarzenia losowe (wypadki, awarie) stały monitoring obsługi zdarzeń obniżenie kosztów utrzymania infrastruktury

21 Zalety systemu modułowa budowa (sprzęt, oprogramowanie, eksploatacja) integracja zdalnych urządzeń (różne typy elementów, różni producenci) otwartość systemu i łatwość integracji (możliwość łączenia z innymi systemami innych producentów) możliwość wykorzystania dowolnych mediów transmisyjnych (łącza komutowane, telefonia komórkowa (GPRS, EDGE, CDMA, UMTS, LTE), radio, światłowody, łączność bezprzewodowa (WiFi, Bluetooth)) możliwość stosowania różnych protokołów komunikacyjnych łatwość rozbudowy i poszerzania funkcjonalności hierarchiczny dostęp przejrzysty i intuicyjny interfejs użytkownika

22 Integracja różnych elementów Osłona meteorologiczna Pomiary ruchu Kamery Znaki i tablice zmiennej treści Kolumny alarmowe stacje meteorologiczne czujniki pomiarowe TRAX elektronik Vaisala Luft Rotronic Kipp&Zonen pętle indukcyjne radary wideodetekcja wagi bluetooth TRAX elektronik IBDiM CAT Traffic Golden River Image Sensing Systems PAL IP obrotowe ANPR CAT Traffic Image Sensing Systems Geovision Siemens Simtec Sunnel BCS Polixel pogodowe traffic granice czas przejazdu parkingowe TRAX elektronik Tel-Way Aesys Swarco-Futurit Ascom MIOS

23 Współpraca z innymi systemami ASCOM SIEMENS NEUROSOFT TEL-WAY Zakopianka ZOM Warszawa ZDM Warszawa Projekt Connect kolumny alarmowe CSV system zarządzania ruchem CSV, XML czas przejazdu XML stacje meteorologiczne XML CAT TRAFFIC Zakopianka wyznaczanie czasu przejazdu XML AUTOSCOPE MIOS GEA KAPSCH WASKO SIEMENS Portale internetowe ITS Podhale Autostrada A2 ITS Kraków ITS Wrocław Autostrady A1 A2 wymiana informacji o czasie przejazdu XML kolumny alarmowe XML punkty poboru opłat XML procedury sterowania ruchem XML informacja parkingowa, sterowanie ruchem XML przekazywanie informacji pomiędzy dwoma systemami XML GDDKiA, Onet, Interia, Promat, Szukacz, Destia, Cumulus, IMGW, Autocentrum i inne XML

24 Elementy SMART w innych systemach Lokalizacja Firma System Element SMART Białoruś Obwodnica Mińska Rosja Obwód Kaliningradzki Trasa S8 Warszawa Przejście graniczne Gronowo Kraków Rondo Ofiar Katynia Miasto Łódź Obwodnica Opola Belfort Peek Traffic system osłony meteo i zarządzania ruchem system osłony meteo i zarządzania ruchem system sterowania ruchem tablice zmiennej treści stacje meteo tablice zmiennej treści stacje meteorologiczne tablice i znaki zmiennej treści Siemens system informacyjny tablice i znaki zmiennej treści Image Sensing System Image Sensing System Omega Elektro system sterowania tunelem preselekcja wagowa sterowanie sygnalizacją świetlną tablice i znaki zmiennej treści tablica zmiennej treści znaki zmiennej treści??? MSR Traffic znaki zmiennej treści Miasto Szczecin UTI tablice zmiennej treści

25 Mapa lokalizacji

26 Autostrady

27 Systemy autostradowe lokalizacja serwerowni serwery transmisja zapis danych system bazodanowy GDDKiA Oddział Wrocław 1 szafa 6 serwerów DELL (2xDB, 2xKOM, 2xAP) GPRS dysk PostgreSQL stacje meteo klasyfikatory pojazdów stacje ważenia pojazdów kamery tablice i znaki zmiennej treści (28x TD, 14x MD)

28 Systemy autostradowe lokalizacja serwerowni serwery transmisja zapis danych system bazodanowy OUA Kończyce 2 szafy 6 serwerów DELL GPRS dysk PostgreSQL stacje meteo klasyfikatory pojazdów stacje ważenia pojazdów kamery tablice i znaki zmiennej treści (48x TD, 24x MD)

29 Systemy autostradowe lokalizacja serwerowni serwery transmisja zapis danych system bazodanowy OUA Łąka 2 szafy 10 serwerów DELL (2xDB, 2xKOM, 2xAPL, 2xWIZ, 2xWWW) światłowód ring dysk PostgreSQL stacje meteo klasyfikatory pojazdów stacje ważenia pojazdów kamery tablice i znaki zmiennej treści (12x TD, 8x MD, 5xA15)

30 Systemy autostradowe lokalizacja serwerowni serwery transmisja zapis danych system bazodanowy OUA Bielany Wrocławskie 2 szafy 6 serwerów DELL (2xDB, 2xKOM, 2xAP) 2 serwery Geovision światłowód ring macierz PostgreSQL stacje meteo klasyfikatory pojazdów stacje ważenia pojazdów kamery tablice i znaki zmiennej treści (13x 3 pas, 5x 2 pas)

31 Systemy autostradowe lokalizacja serwerowni serwery transmisja zapis danych system bazodanowy OUA Ilanka 2 szafy 6 serwerów DELL światłowód ring macierz MS SQL stacje meteo klasyfikatory pojazdów stacje ważenia pojazdów Kolumny ERT

32 Systemy preselekcji wagowej lokalizacja serwerowni serwery transmisja zapis danych system bazodanowy ZDW Łódź 1 szafa 4 serwery DELL GPRS macierz PostgreSQL stacje meteo Stacje monitorowania ruchu Stacje ważenia pojazdów Kamery 0 34 (2x17) 16 (2x8) 50

33 Systemy na drogach krajowych Projekt Connect lokalizacja serwerowni serwery transmisja zapis danych system bazodanowy IBDiM Warszawa 1 szafa 2 serwery DELL GPRS dysk PostgreSQL stacje meteo klasyfikatory pojazdów kamery Tablice zmiennej treści

34 Systemy na drogach krajowych lokalizacja serwerowni TRAX elektronik serwery transmisja zapis danych 2 szafa 10 serwerów system bazodanowy GPRS macierz PostgreSQL ODDZIAŁ stacje meteo klasyfikatory pojazdów kamery tablice i znaki zmiennej treści GDDKiA Szczecin GDDKiA Gdańsk GDDKiA Olsztyn GDDKiA Białystok GDDKiA Zielona Góra GDDKiA Poznań GDDKiA Bydgoszcz GDDKiA Łódź GDDKiA Warszawa GDDKiA Wrocław GDDKiA Opole GDDKiA Katowice GDDKiA Kraków GDDKiA Kielce GDDKiA Lublin GDDKiA Rzeszów SUMA:

35 Systemy miejskie ZARZĄDY DRÓG MIEJSKICH lokalizacja serwerowni TRAX elektronik serwery transmisja zapis danych 2 szafa 10 serwerów system bazodanowy GPRS macierz PostgreSQL Miasto stacje meteo klasyfikatory pojazdów kamery tablice i znaki zmiennej treści Gdańsk Bydgoszcz Poznań Płock Łódź Warszawa Legnica Wrocław Zabrze Sosnowiec Kraków SUMA:

36 A4 okno główne

37 A8 okno główne

38 A2 okno główne

39 A2 warstwy

40 A2 warstwy

41 A2 węzeł

42 A2 węzeł

43 A2 węzeł

44 A8 tabela zbiorcza danych meteo

45 A2 tabela danych stacji meteo

46 A8 tabela danych stacji meteo

47 A4 wykresy danych meteo

48 A8 wykresy danych meteo

49 A4 mapa termiczna

50 A8 tabela zbiorcza pomiaru ruchu

51 A8 wykresy pomiaru ruchu

52 A8 tabela pomiaru ruchu

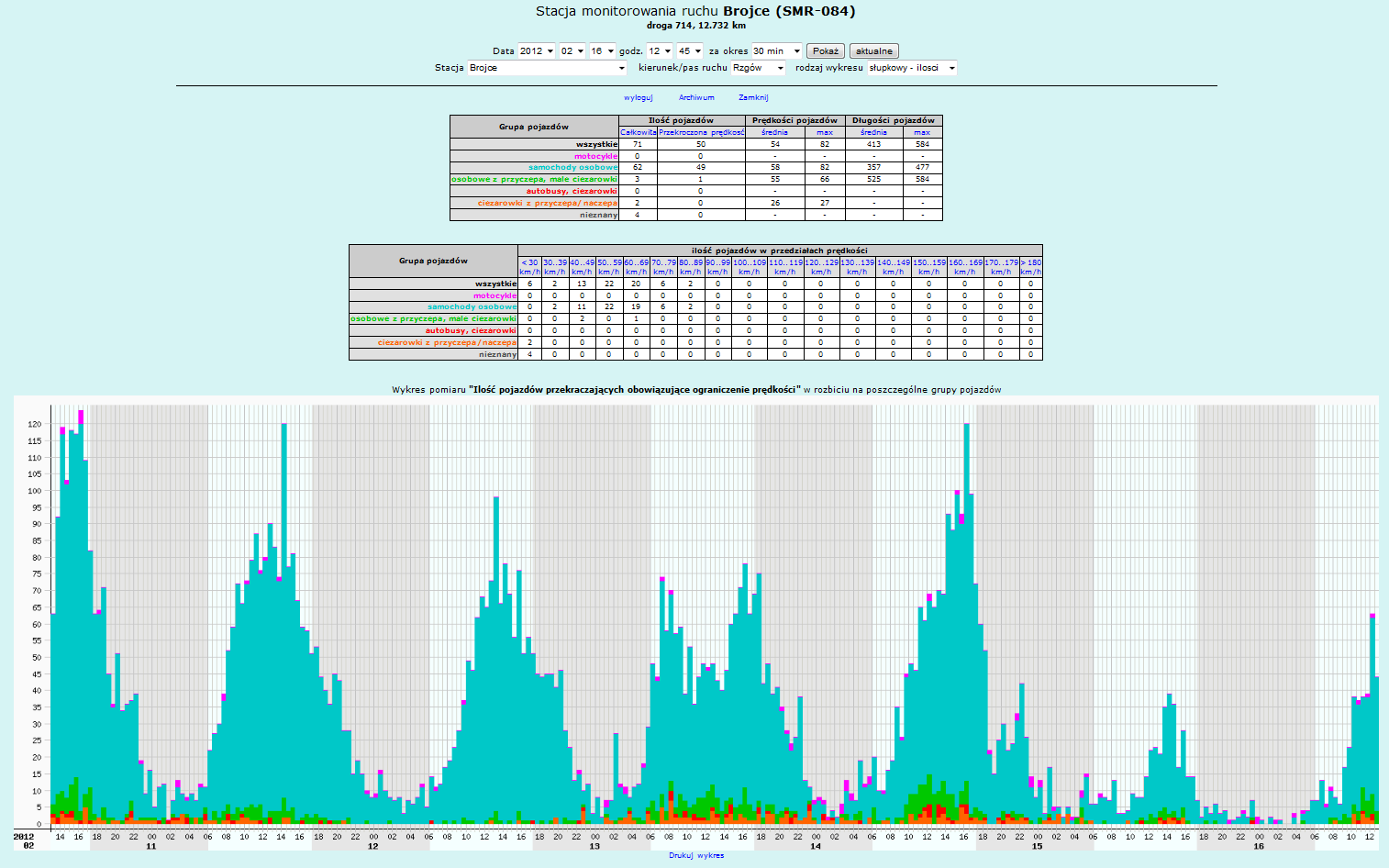

53 A8 wykresy pomiaru ruchu

54 A8 kamery

55 A8 obraz z kamery

56 A4 archiwum obrazów z kamery

57 A8 tablice zmiennej treści

58 A8 tablica zmiennej treści

59 A8 wyświetlanie treści na tablicy

60 A8 kreator procedur

61 A8 podgląd procedury

62 A4 historia procedur

63 A4 procedura archiwalna

64 A2 dodawanie zdarzenia

65 A2 wyszukiwanie zdarzeń

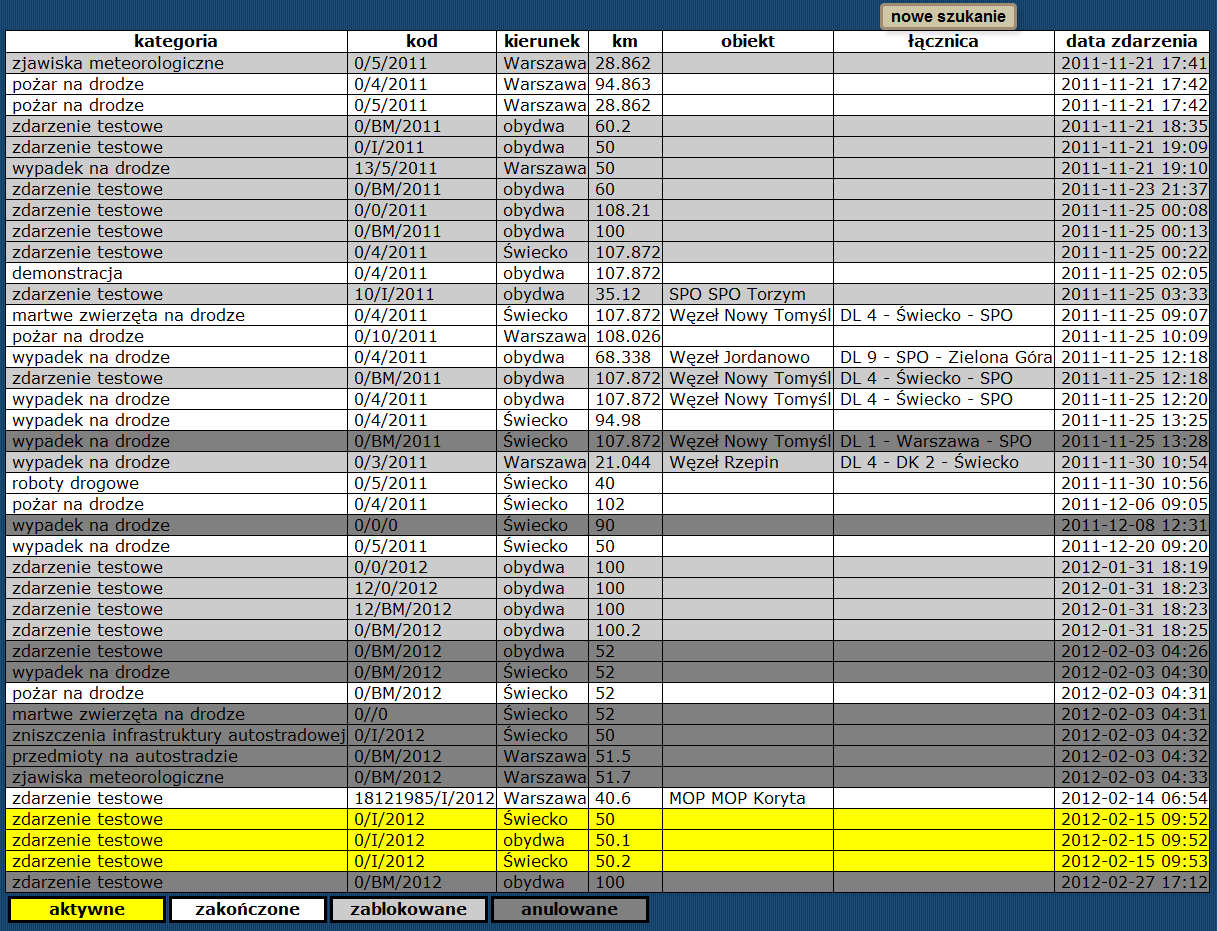

66 A2 historia zdarzeń

67 A2 edycja zdarzenia

68 A2 stan kolumn alarmowych

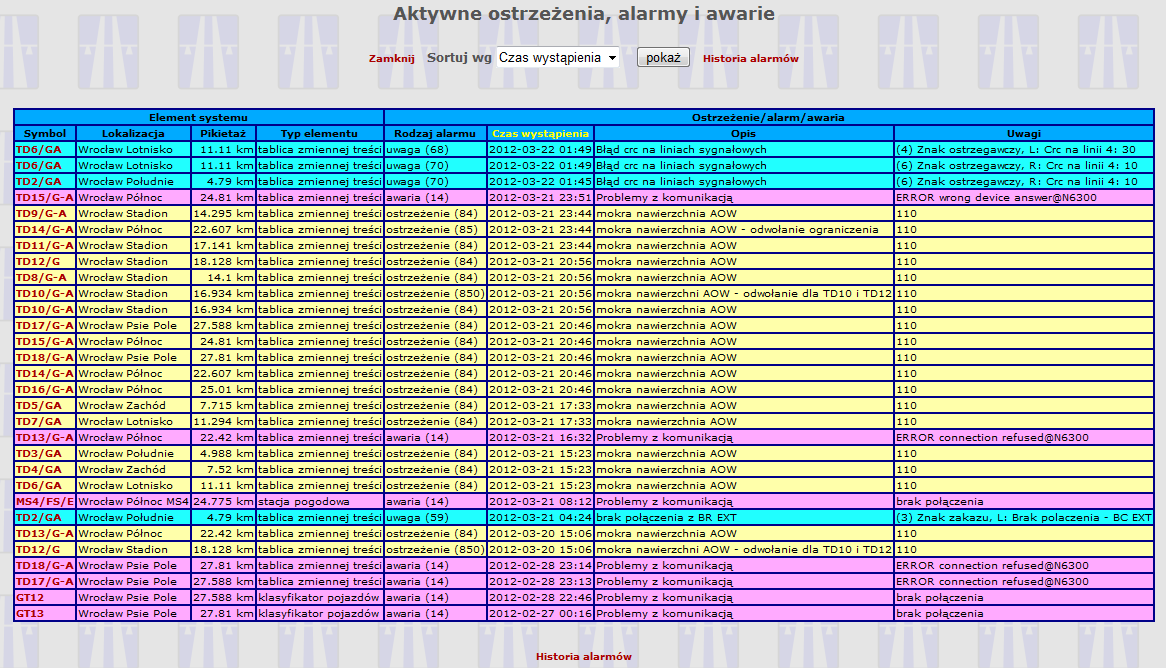

69 A8 alarmy i awarie

70 A8 ring światłowodowy

71 A2 ring światłowodowy

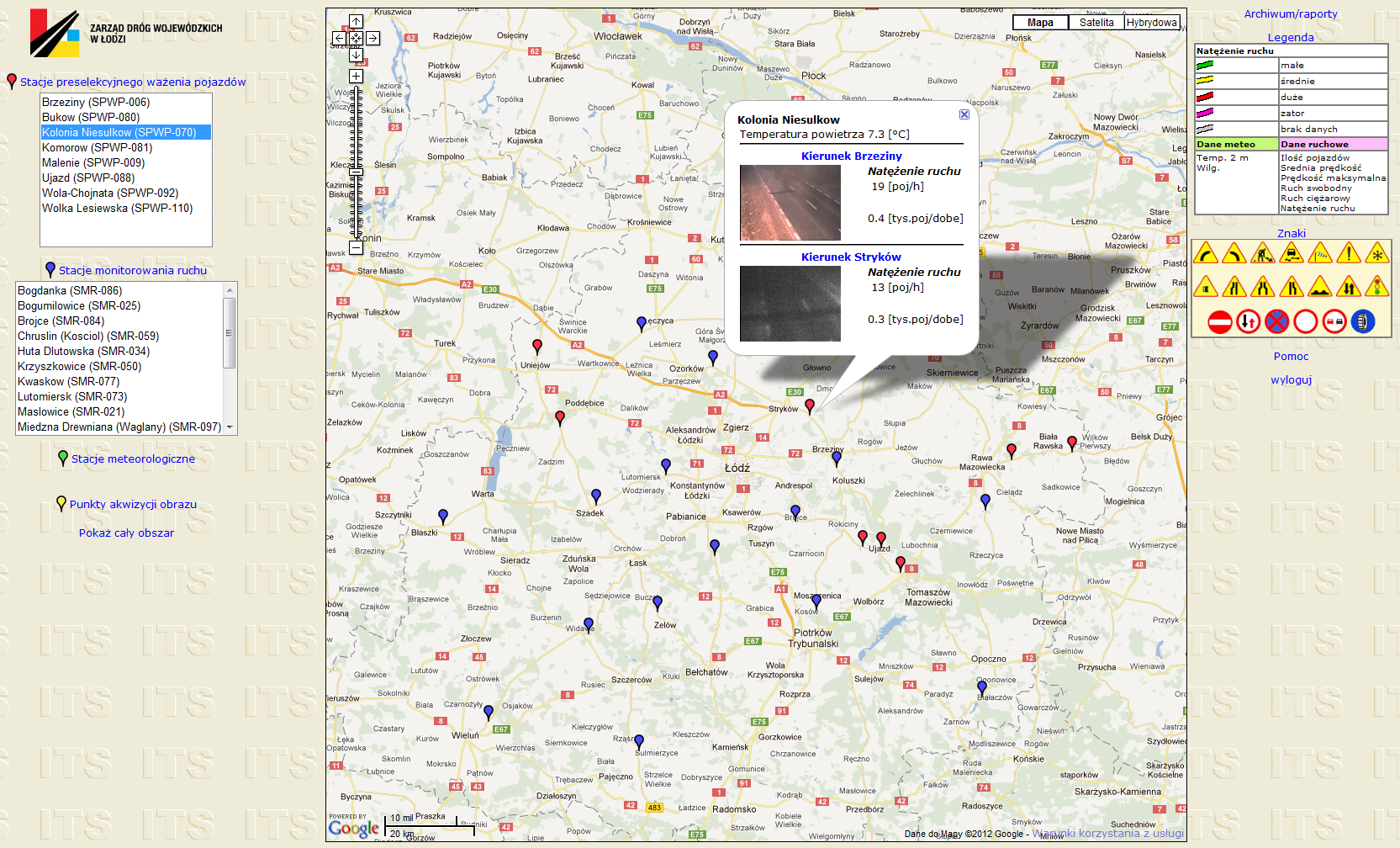

72 ZDW Łódź Preselekcja wagowa

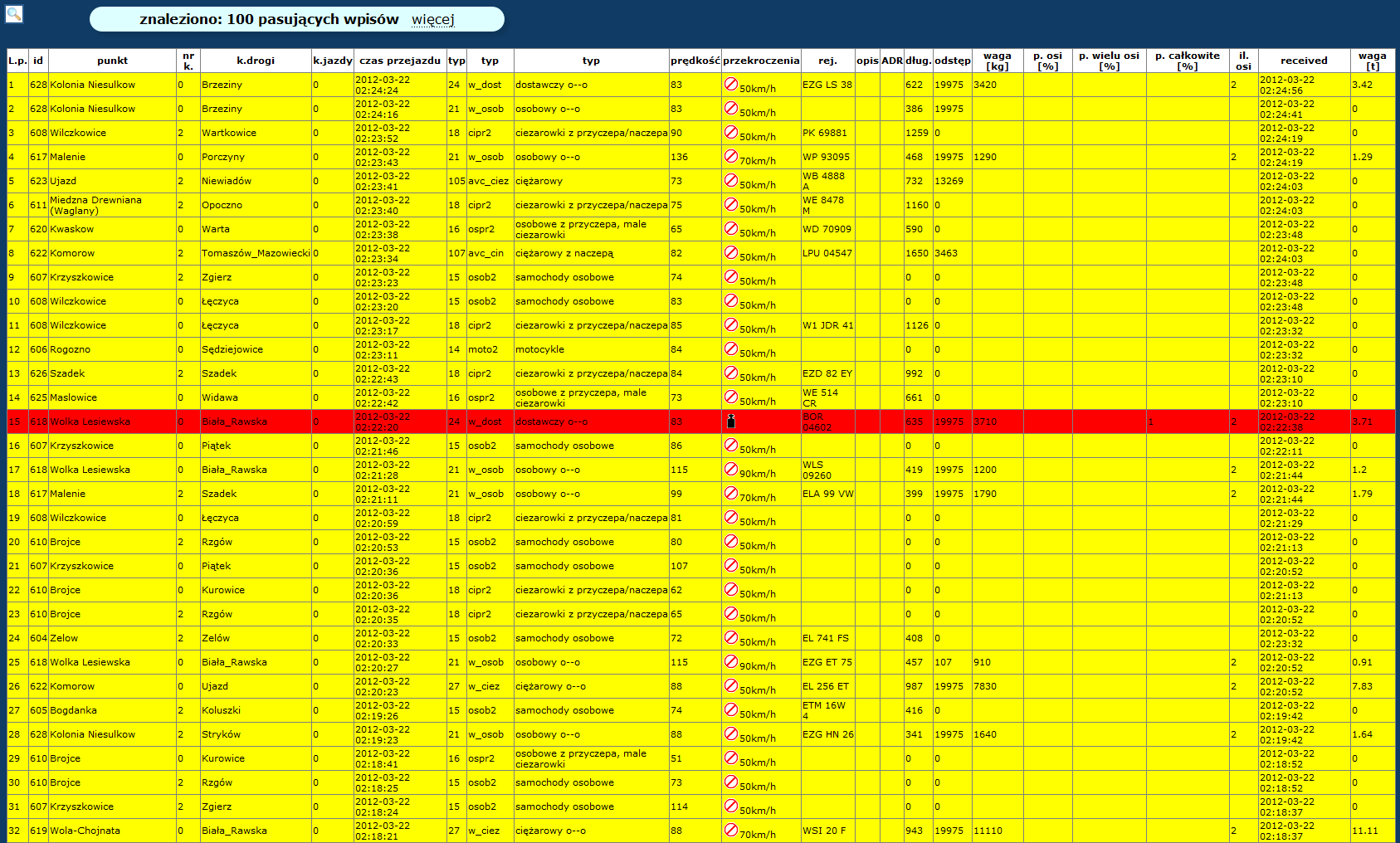

73 ZDW Łódź tabela zbiorcza pomiarów

74 ZDW Łódź stacja ważenia pojazdów

75 ZDW Łódź wykresy

76 ZDW Łódź stacja pomiaru ruchu

77 ZDW Łódź monitoring wizyjny

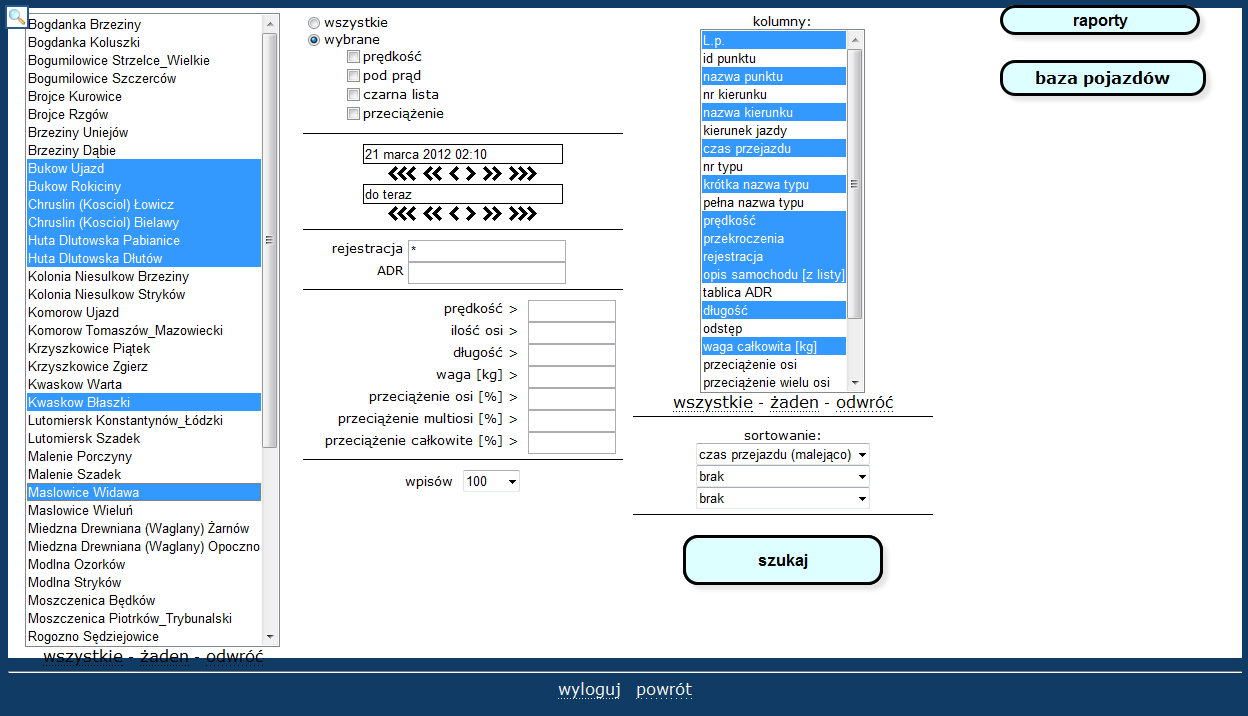

78 ZDW Łódź tworzenie raportów

79 ZDW Łódź tabela raportu

80 ZDW Łódź przekroczenia tonażu

81 ZDW Łódź tabela raportu

82 Zakopianka czas przejazdu

83 Zakopianka mapa

84 Zakopianka mapa

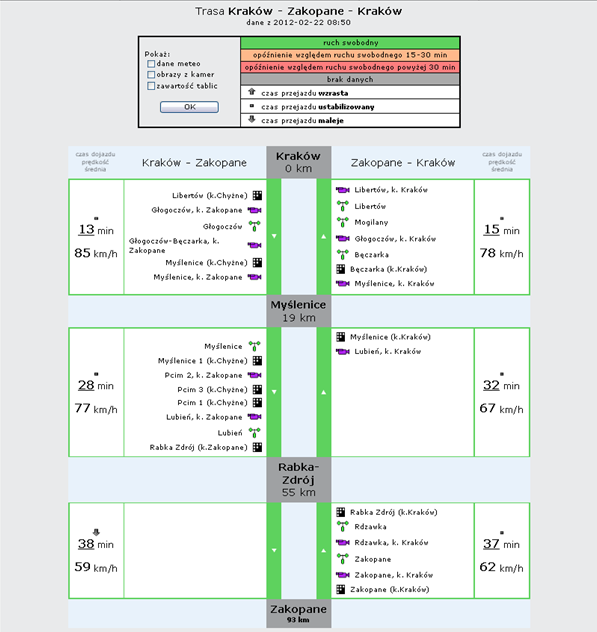

85 Zakopianka schemat trasy

86 Zakopianka odcinek trasy

87 Zakopianka kalkulator czasu
