1 Dawid Ochód - Kierownik Centrum Sterowania Ruchem Zarząd Dróg Miejskich w Gliwicach

2 ZARZĄDZANIE RUCHEM NA TERENIE MIASTA GLIWICE

Usprawnienie zarządzania ruchem na terenie Miasta Gliwice. Zwiększenie przepustowości kluczowych odcinków dróg miejskich. Poprawa bezpieczeństwa ruchu.

3 Usprawnienie zarządzania ruchem na terenie Miasta Gliwice. Zwiększenie przepustowości kluczowych odcinków dróg miejskich. Poprawa bezpieczeństwa ruchu. Skrócenie czasu przejazdu. Obniżenie kosztów transportu samochodowego oraz ochrona środowiska. Aktywacja zawodowa osób niepełnosprawnych oraz opiekunów dzieci niepełnosprawnych. 3 Cel systemu ITS

4 Instalacja i uruchomienie urządzeń punktów pomiaru ruchu. Modernizacja sygnalizacji świetlnych na terenie miasta Gliwice. Wykonanie połączenia światłowodowego pomiędzy skrzyżowaniami. Wykonanie punktów dostępowych WiMAX e. Usprawnienie przejazdu autobusu A4. Montaż kamer do monitoringu sytuacji w obrębie skrzyżowania. Montaż tablic zmiennej treści VMS. Standaryzacja zastosowanych urządzeń Utworzenie nowoczesnego Centrum Sterowania Ruchem. Uruchomienie Inteligentnego Systemu Sterowania ITS 4 Zakres systemu ITS

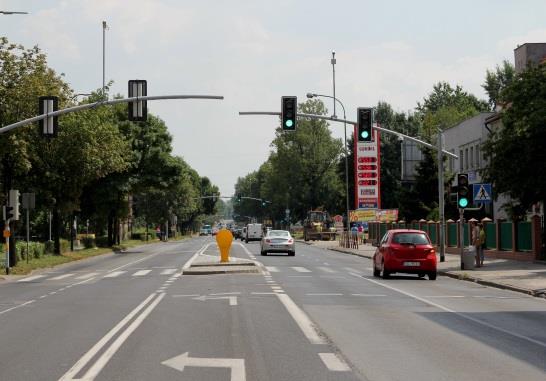

5 Zarządzanie sygnalizacjami 5 65 szt. Sygnalizacji Świetlnych Wszystkie skrzyżowania sterowane on-line

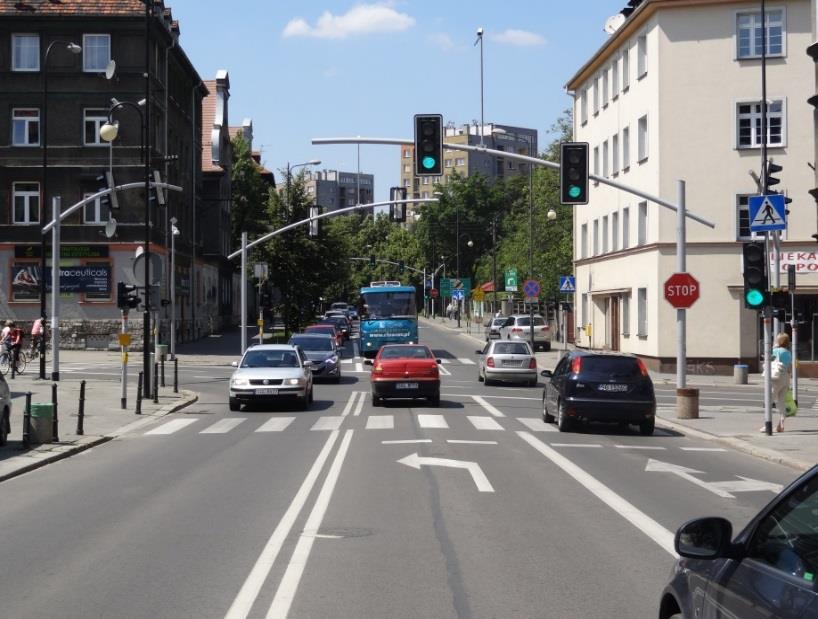

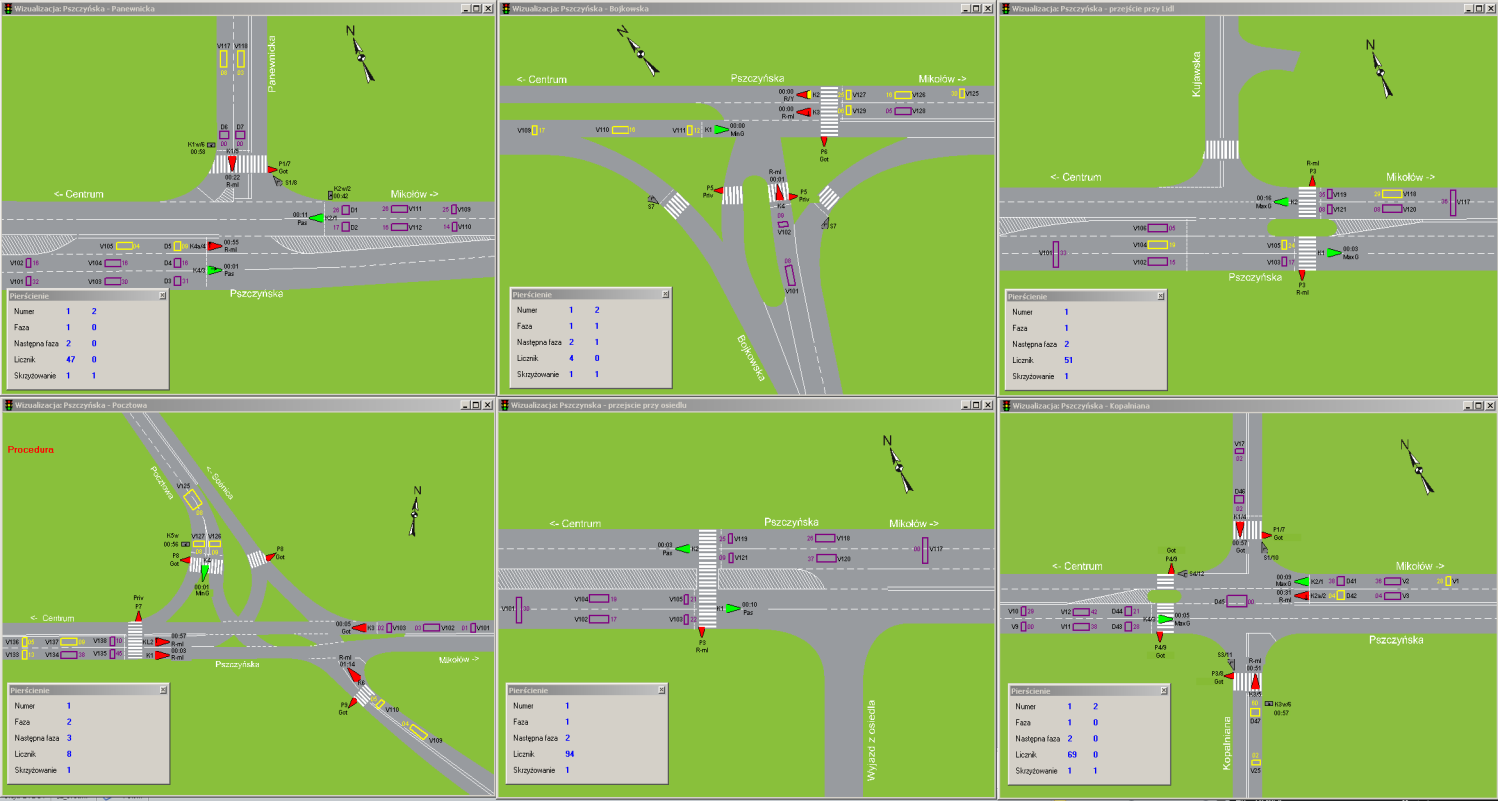

6 Zarządzanie sygnalizacjami 6 Przykładowa koordynacja sygnału zielonego w ciągu ulicy Pszczyńskiej

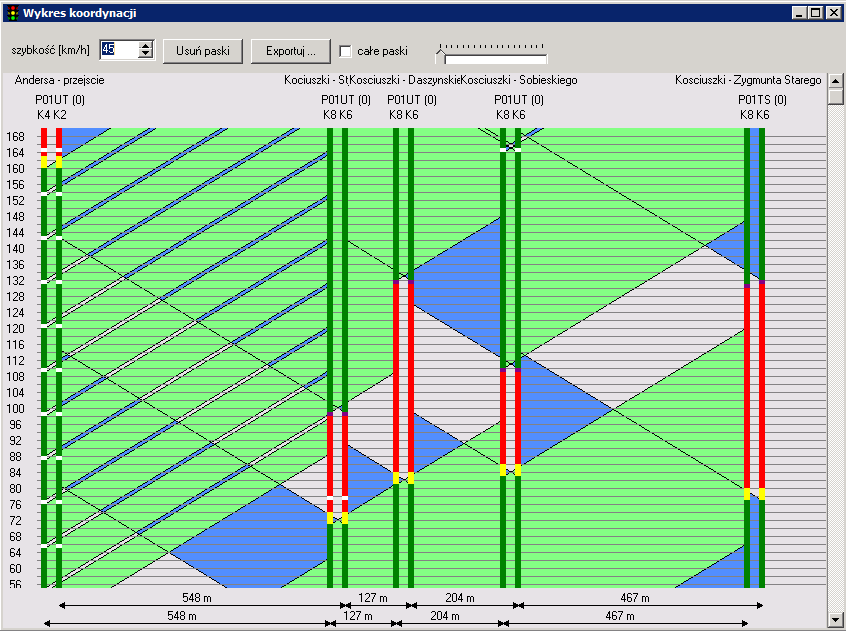

7 Koordynacja ciągów 7 Koordynowane ciągi: ul. Kościuszki ul. Pszczyńska ul. Rybnicka ul. Chorzowska ul. Tarnogórska ul. Toszecka ul. Nowy Świat ul. Wrocławska ul. Strzody

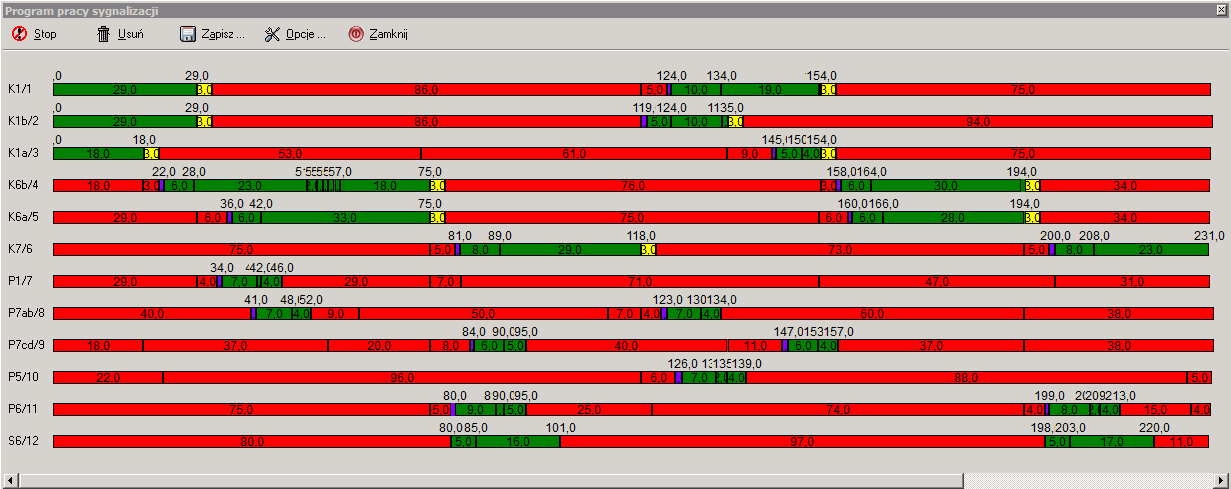

8 Zarządzanie sygnalizacjami 8 System Zarządzania Sygnalizacjami Świetlnymi SNS 5.0P Obszarowy System Sterowania Ruchem System nadzorowania pracy sygnalizacji świetlnych System do modyfikacji programów sygnalizacji świetlnych

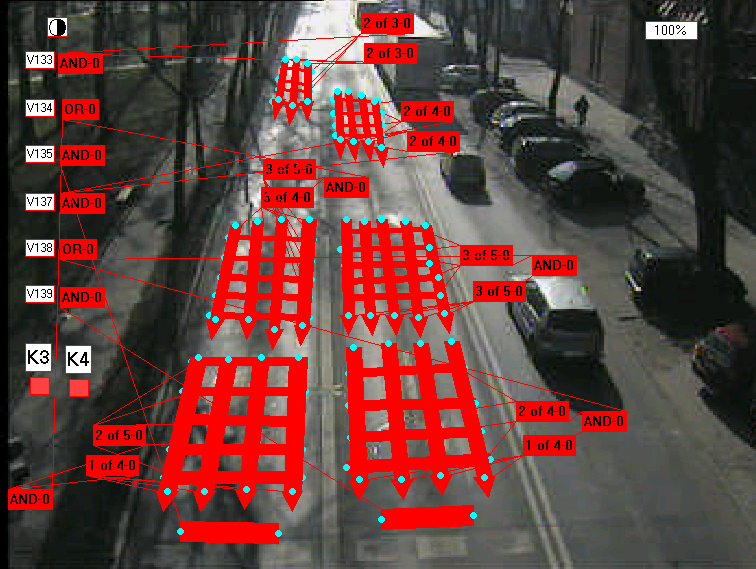

9 Wideodetekcja 9 Kamery stacjonarne z funkcją wykrywania pojazdów Widok z kamer w trybie on-line Zdalna konfiguracja systemu w zależności od warunków pogodowych

2012 10 Punkty pomiarowe 2013 2014 Toszecka przejście przy shellu Toszecka/Myśliwska/Pionierów Toszecka/Śliwski/Świętojańska Tarnogórska/Grottgera Tarnogórska/Opolska Tarnogórska/Piwna

10 Punkty pomiarowe Toszecka przejście przy shellu Toszecka/Myśliwska/Pionierów Toszecka/Śliwski/Świętojańska Tarnogórska/Grottgera Tarnogórska/Opolska Tarnogórska/Piwna Chorzowska/Wolności Chorzowska przejście przy kaplicznej Chorzowska/Poniatowskiego Orlickiego/Wyspiańskiego Wyszyńskiego/Zwycięstwa Dworcowa/Strzody Wrocławska/Łużycka Nowy Świat/Sikornik Rybnicka/Kochanowskiego Rybnicka/Bardowskiego Pszczyńska/Bojkowska Pszczyńska/Pocztowa

11 Znaki VMS 11 Znaki zmiennej treści rozmieszczone w kluczowych punktach miasta: Jana Pawła II Chorzowska Orlickiego Rybnicka Pszczyńska Toszecka Tarnogórska

12 12 Punkty IT Podłączenie światłowodowe Zasilanie awaryjne. Podłączenie kamer wideodetekcji i monitoringu. Urządzenia przystosowane do pracy w skrajnych temperaturach. Monitorowanie stanu pracy urządzeń. Sterownik sygnalizacji ze zdalnym dostępem.

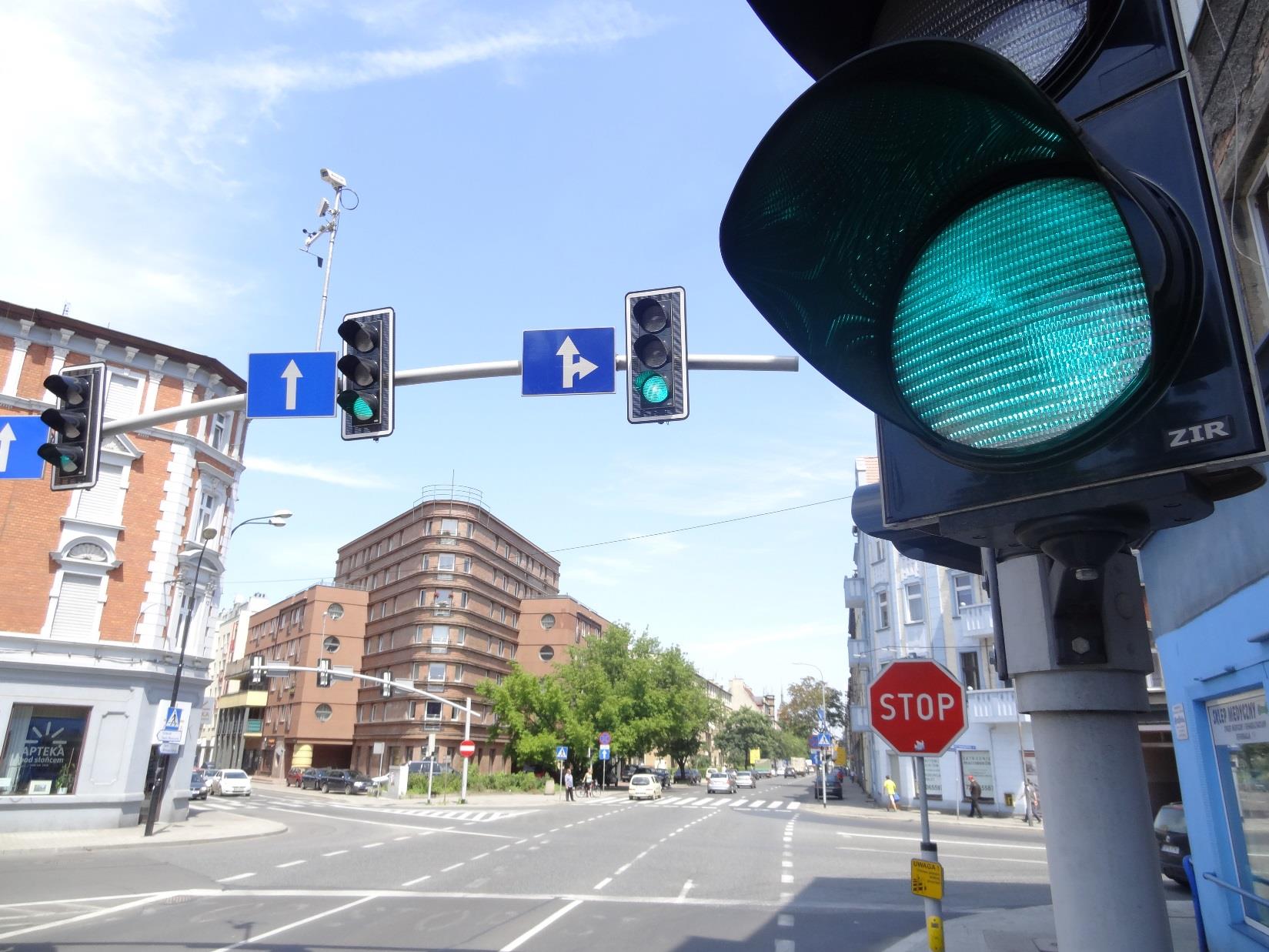

13 Sygnalizatory LED 13 Oszczędność energii elektrycznej. Wyższa trwałość. Wyraźne światło w każdych warunkach atmosferycznych. Lżejsza konstrukcja sygnalizatorów z lampami LED. Brak konieczności natychmiastowego serwisowania lamp LED.

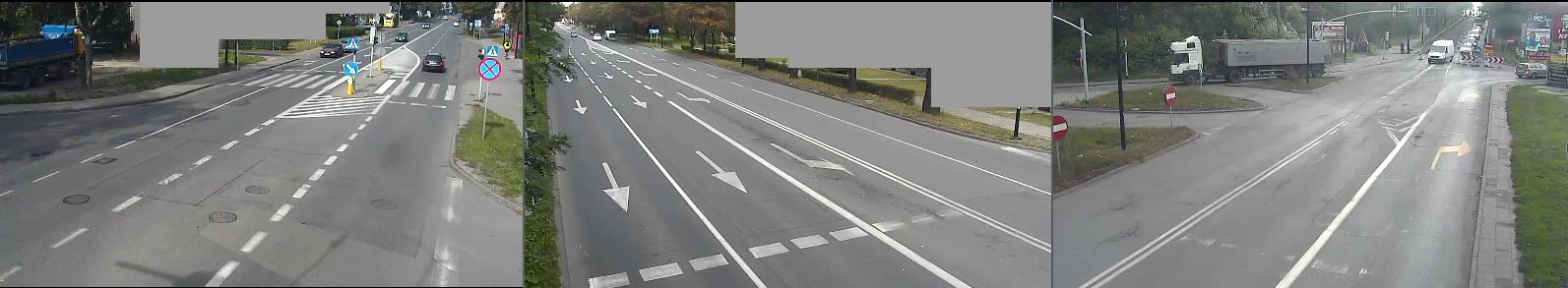

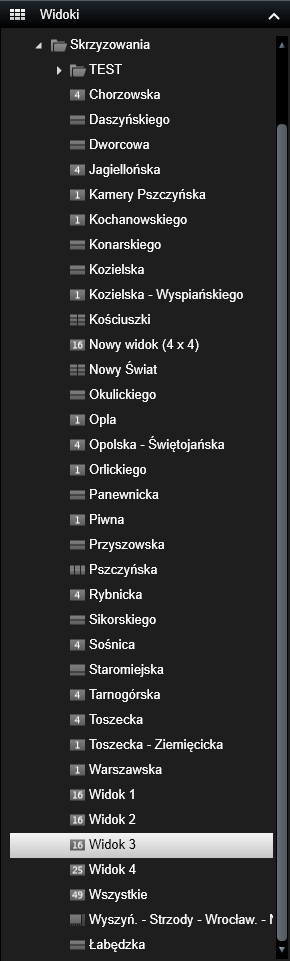

14 Monitoring 14 Kamery zintegrowane z systemem monitoringu miasta. Kamery obrotowe z ustawiona ścieżką obszaru monitorowanego. Możliwość odtwarzania zarejestrowanego obrazu. Maskowanie stref prywatnych

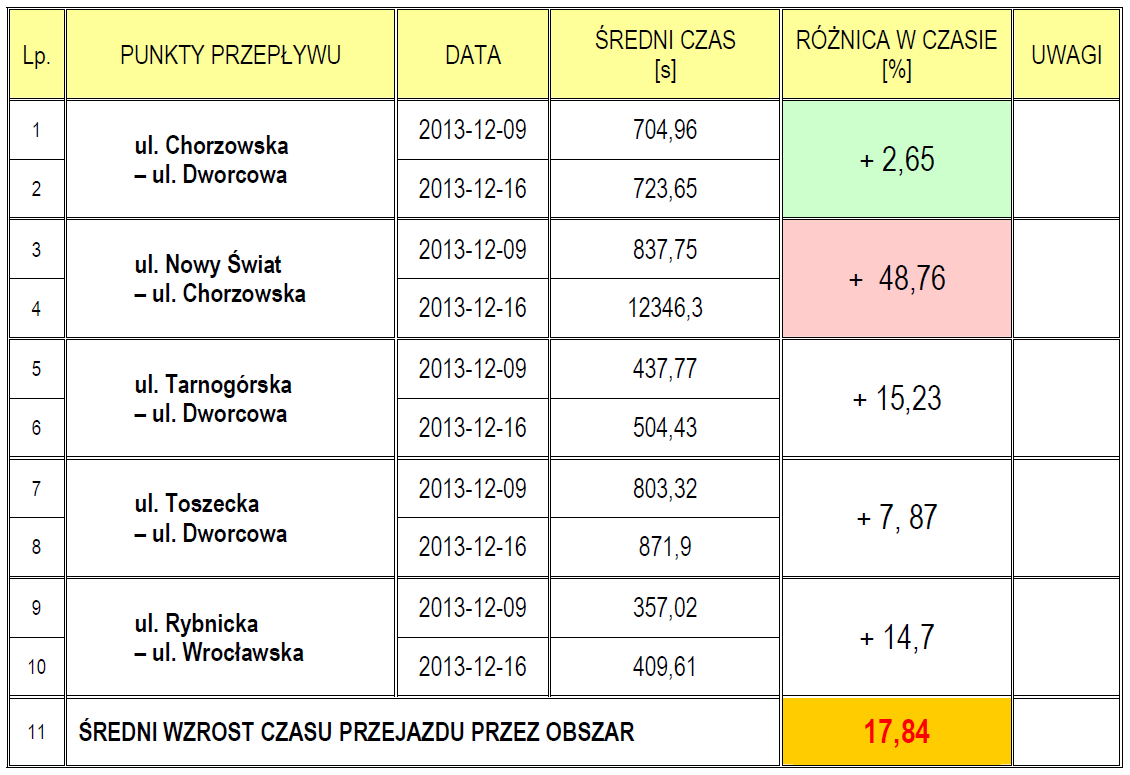

15 15 Punkty pomiarowe Kamery stacjonarne z funkcją wykrywania pojazdów w zadanych strefach. Kamery zintegrowane z systemem koordynacji sygnalizacji świetlnych. Kamery pracujące w podczerwieni bez względu na porę dnia. Obliczanie czasu przejazdu pomiędzy punktami pomiaru ruchu.

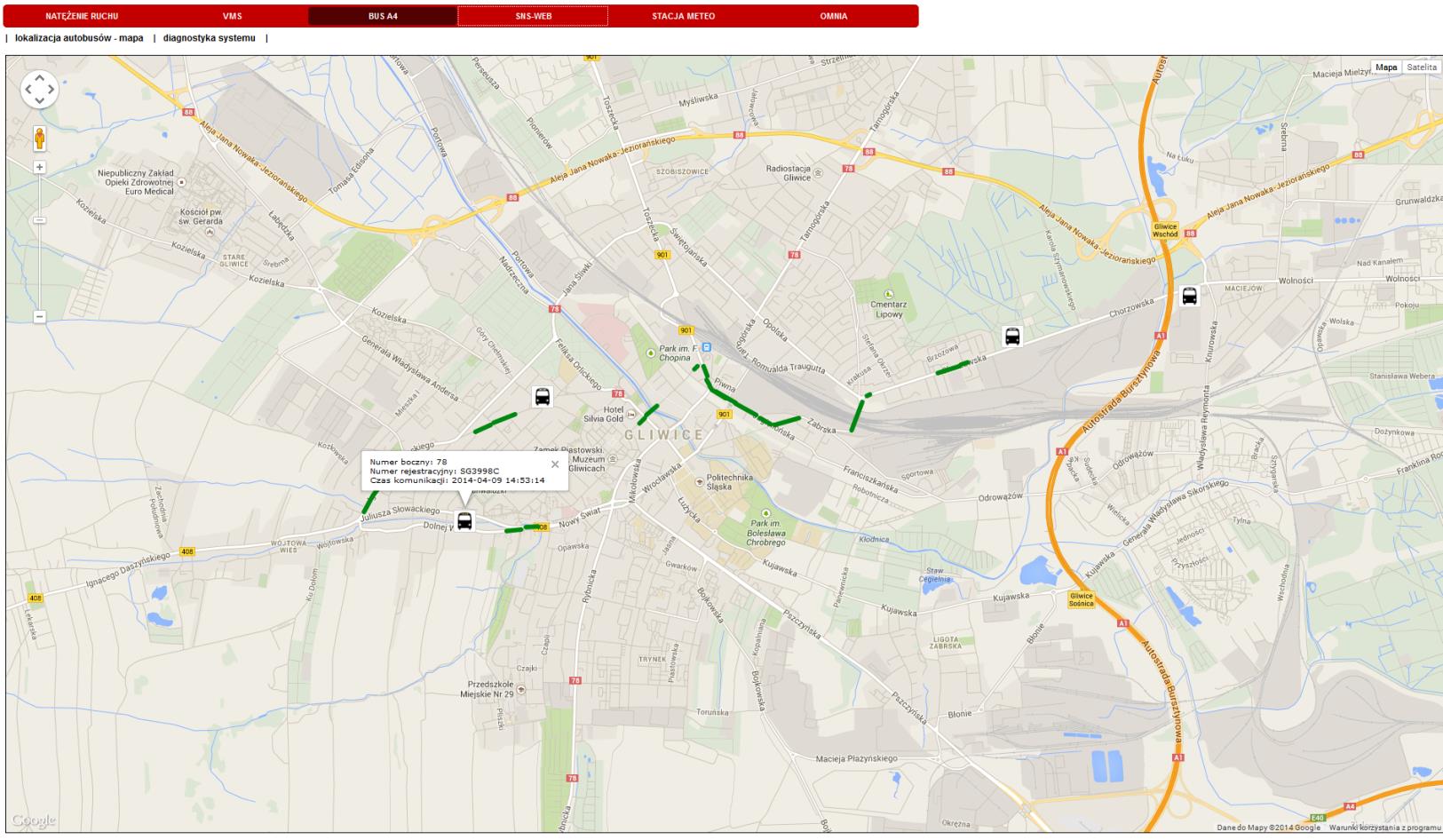

Autobus A4 16 18 autobusów wyposażonych w urządzenia nadawczoodbiorcze.

16 Autobus A autobusów wyposażonych w urządzenia nadawczoodbiorcze. 10 skrzyżowań z możliwością nadania priorytetu światła zielonego. Korelacji systemu z rozkładem jazdy autobusów. Identyfikacja danego autobusu na trasie przejazdu. Praca systemu w trybie on-line.

17 Prezentacja danych 17 Natężenie ruchu Znaki VMS Autobus A4 SNS WEB Stacja pogodowa

19 19 Pomieszczenia CSR Integracja wszystkich systemów. Profesjonalna ściana wizyjna. W pełni wyposażone 4 stanowiska analityków ruchu przystosowane do pracy osób niepełnosprawnych. Zarządzanie on-line.

20 Zasilanie 20 Zasilanie z dwóch niezależnych źródeł System urządzeń UPS Zasilanie z agregatu prądotwórczego Ogniwa fotowoltaiczne o wysokiej sprawności

21 Serwerownia CSR 21 Podłączenie skrzyżowań w transmisji on-line. Nowoczesne systemy zabezpieczeń p-poż. i kontroli dostępu. System klimatyzacji precyzyjnej. Redundancja systemów oraz urządzeń. Niezależne awaryjne zasilanie z agregatu i urządzeń UPS.

22 BMS System Zapobiegania Pożarowi OXY- REDUCT 22 Urządzenia CSR System sterowania oświetleniem System Sygnalizacji Pożaru SAP Stały Odzyskiwanie Czujki Sterowanie Wentylacja System monitoring oraz butli zarządzania urządzenia oświetleniem grawitacyjna wysokiego azotu terenu z przed powietrza analizujące ciśnienia wewnętrznym oraz budynkiem mechaniczna, budynkiem z i azotem zmniejszanie powietrze i oraz wraz w z wnętrza zawartości kluczowych rurarzem zewnętrznym klimatyzacja budynku i dyszami tlenu pomieszczeniach wszystkich budynku w system jednolity pomieszczeniu budynku uwalniającymi pomieszczeń z monitoringiem biurowych gaz serwerowni w miejskim CSR przypadku pożaru Monitoring CCTV System Gaszenia Azotem System Klimatyzacji i Wentylacji

23 BMS System zarządzania budynkiem 23 Urządzenia CSR System zasilania awaryjnego System alarmowy Odzyskiwanie Urządzenia Wejście Okablowanie Nadrzędny Podtrzymanie Generator do prądu stref system, dozorujące UPS strukturalne energii zasilania wraz oraz zbiera z w z promieni obiekt wybranych akumulatorami wydzieloną dane przypadku zabudowany z innych słonecznych, odcięcia pomieszczeń grupą w podsystemów budynku do gniazd ogniwa tylko podtrzymania zasilających działających głównego przylegającym zamontowane identyfikacji przyłącza komputery w napięcia do budynku parkingu kartą na w elewacjach zbliżeniową gniazdach elektrycznego komputerowych budynku Agregat Zasilacze UPS System Fotowoltaiczny Zasilanie dedykowane Kontrola dostępu

24 Nagrody I miejsce w kategorii Technika i Technologia - Innowacyjność w transporcie I miejsce - Top Inwestycje Komunalne I miejsce - Modernizacja Roku Lider ITS 2014

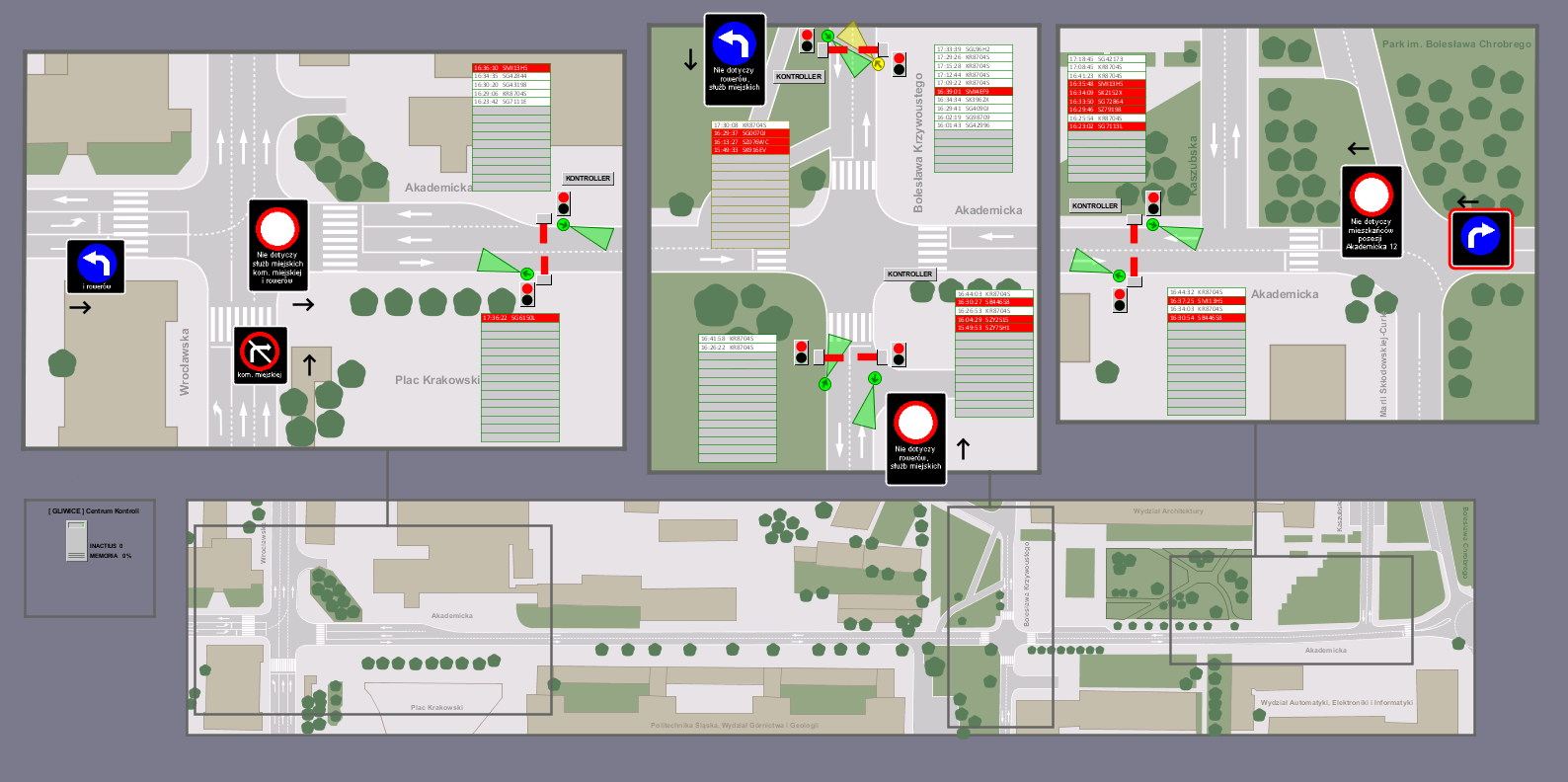

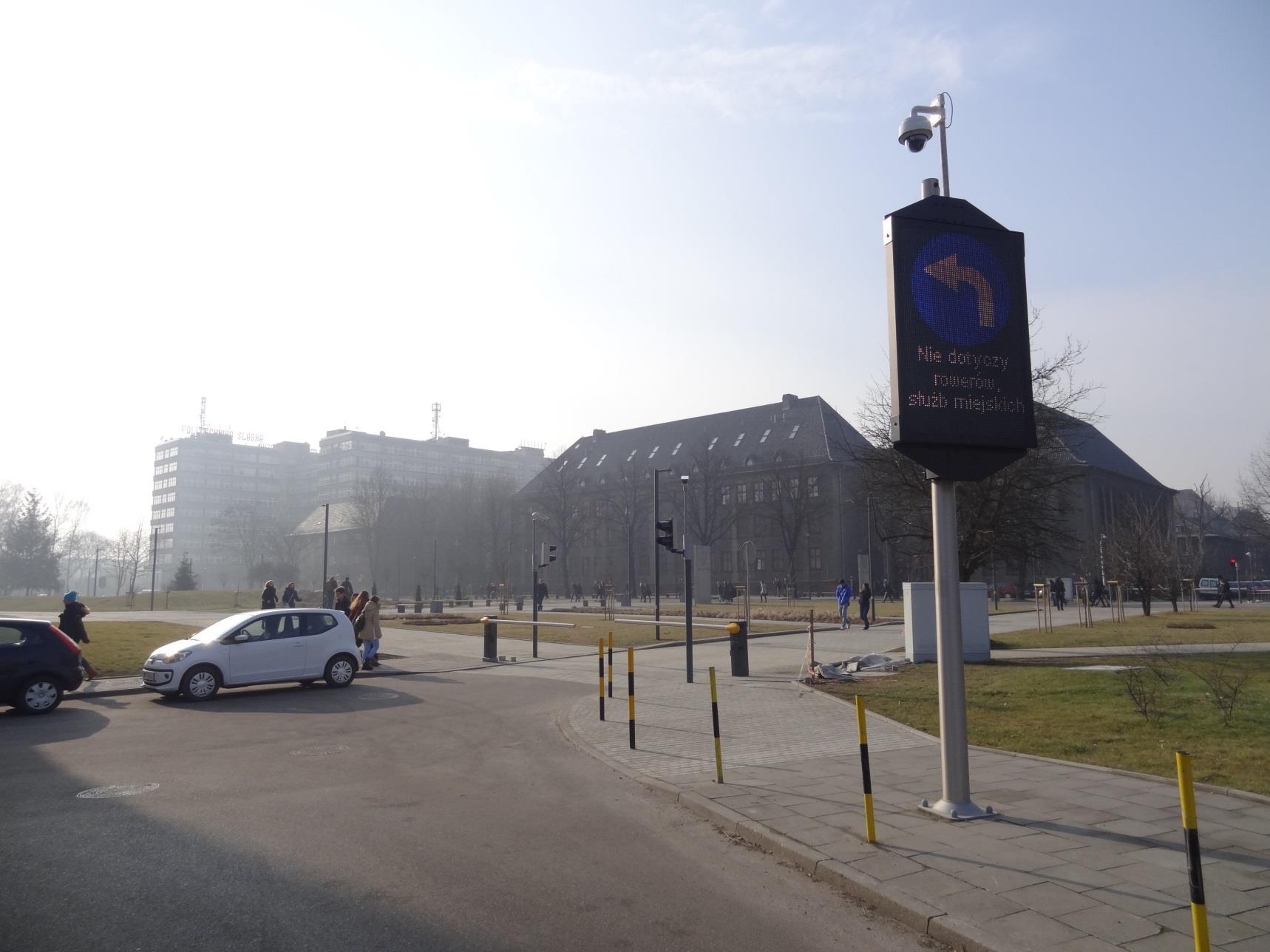

ul. Akademicka 25 1. 8 szt. kamer ANPR 2. 7 szt.

25 ul. Akademicka szt. kamer ANPR 2. 7 szt. tablic VMS 3. 8 szt. barier wjazdowych 4. 8 szt. sygnalizatorów 5. 4 szt. kamery szybkoobrotowe 6. 4 szt. szaf sterowniczych z sterownikami ASR

26 DTŚ Gliwice szt. kamer ANPR 2. 9 szt. tablic VMS szt. kamer wideo detekcji w tunelu szt. kamer obrotowych w tunelu

27 Plany 27 System informacji o wolnych miejscach postojowych: 446 miejsc postojowych 11 tablic informacyjnych

28 Wprowadzenie systemu zarządzania ruchem w ciągu Drogi Krajowej nr 88 (4 punkty kamerowe, dwa znaki zmiennej treści VMS, 2 punkty pomiaru ruchu ANPR, stacja meteorologiczna) Wprowadzenie priorytetu dla komunikacji zbiorowej poprzez nadawanie sygnału zielonego na skrzyżowaniach wyposażonych w sygnalizację świetlną Usprawnienie przejazdu przez miasto służb ratowniczych (Policja, Pogotowie, Straż Pożarna) poprzez nadawanie sygnału czerwonego na skrzyżowaniach wyposażonych w sygnalizację świetlną Plany

Dziękujemy za uwagę Urząd Miejski w Gliwicach ul. Zwycięstwa 21 44-100 Gliwice tel. 032 / 239 11 00 faks 032 / 335 40 14 e-mail: brm@um.gliwice.

29 Dziękujemy za uwagę Urząd Miejski w Gliwicach ul. Zwycięstwa Gliwice tel. 032 / faks 032 / brm@um.gliwice.pl Zarząd Dróg Miejskich w Gliwicach ul. Bolesława Śmiałego 2b Gliwice tel. 032 / faks 032 / zdm@zdm.gliwice.eu
