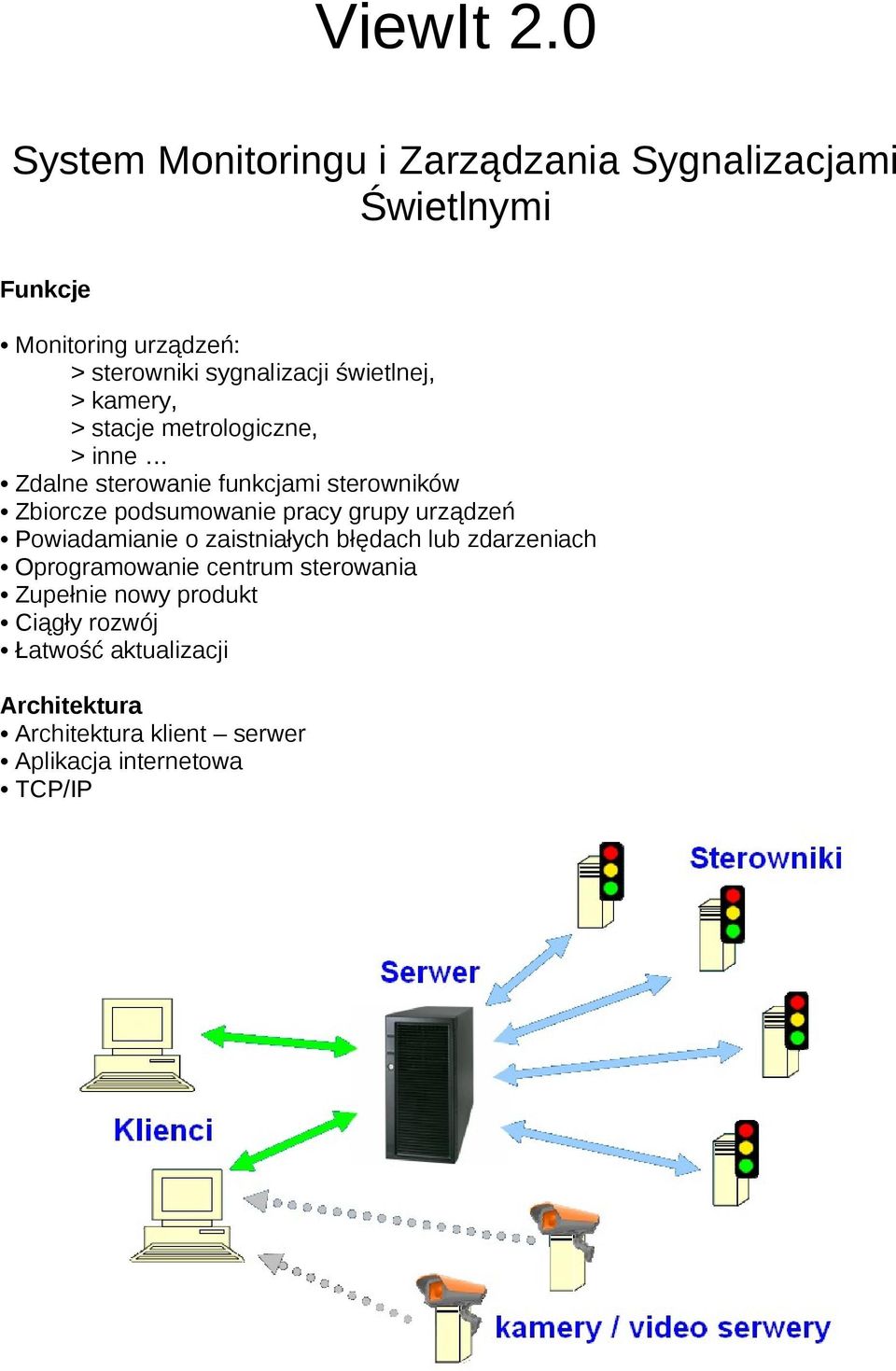

1 ViewIt 2.0 System Monitoringu i Zarządzania Sygnalizacjami Świetlnymi Funkcje Monitoring urządzeń: > sterowniki sygnalizacji świetlnej, > kamery, > stacje metrologiczne, > inne Zdalne sterowanie funkcjami sterowników Zbiorcze podsumowanie pracy grupy urządzeń Powiadamianie o zaistniałych błędach lub zdarzeniach Oprogramowanie centrum sterowania Zupełnie nowy produkt Ciągły rozwój Łatwość aktualizacji Architektura Architektura klient serwer Aplikacja internetowa TCP/IP

świetlnej, > kamery, > stacje metrologiczne, > inne Zdalne sterowanie funkcjami sterowników Zbiorcze podsumowanie

2 Wymagane oprogramowanie STEROWNIK SERWER TCP/IP Klient protokołu VCI KLIENT TCP/IP Serwer protokołu VCI Baza danych Serwer WWW Przeglądarka stron WWW: Mozilla Firefox Internet Explorer Wymagany sprzęt Serwer ViewIt (protokół VCI) > skalowalność > pojemność systemu teoretycznie nieograniczona > możliwość skorzystania z serwerów firmy Vialis Polska bądź samodzielna instalacja Sterownik rodziny FR90 bądź inny z zaimplementowanym protokołem > Karta sieciowa Ethernet > Modemy GPRS, UMTS Komputer klienta dowolna maszyna (w tym także telefony komórkowe, smartfony itd..) posiadająca zainstalowaną przeglądarkę stron internetowych > na stacji klienta nie trzeba instalować dodatkowego oprogramowania (*)

bądź samodzielna instalacja Sterownik rodziny FR90 bądź inny z zaimplementowanym protokołem > Karta sieciowa Ethernet > Modemy GPRS, UMTS Komputer klienta dowolna maszyna (w

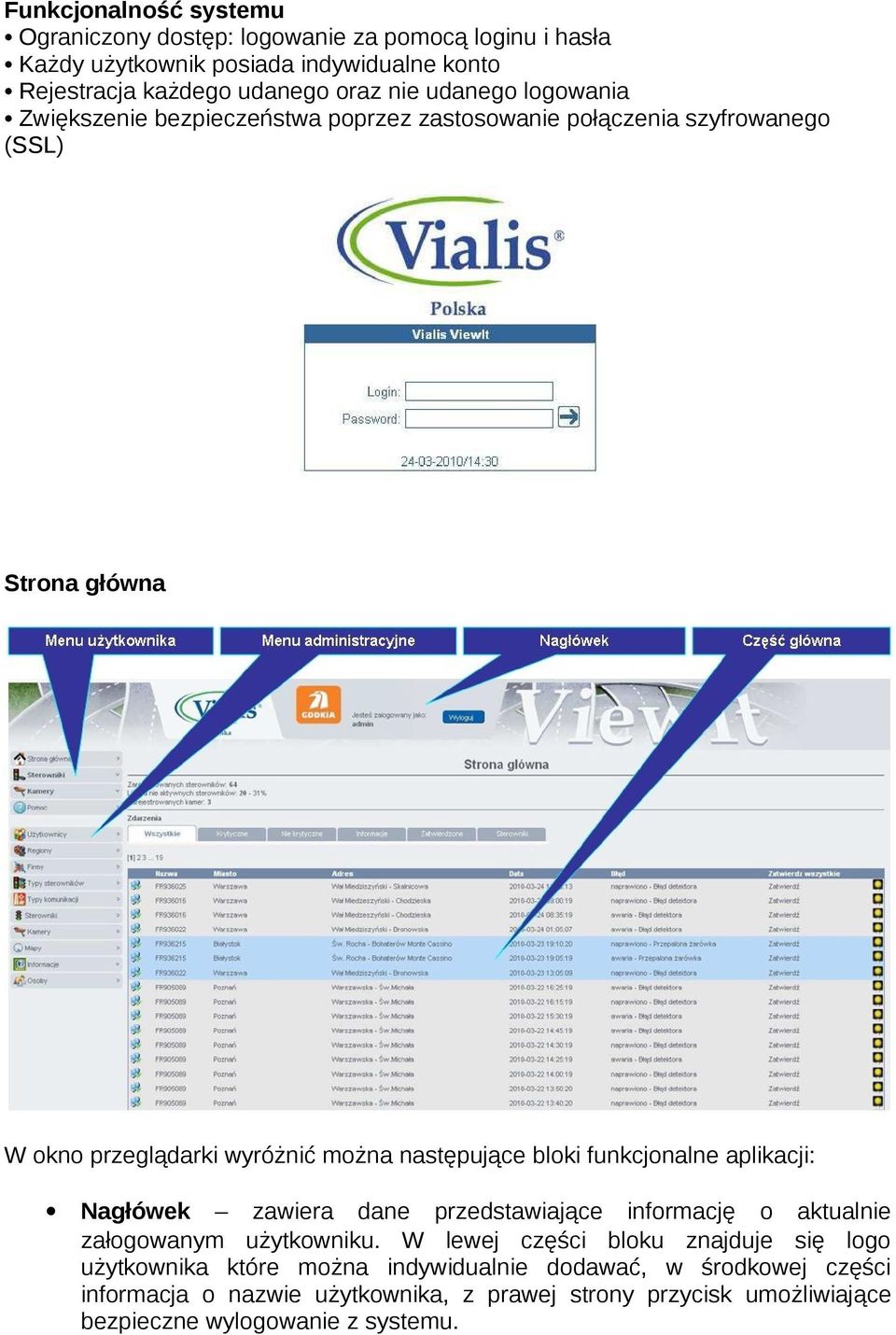

3 Funkcjonalność systemu Ograniczony dostęp: logowanie za pomocą loginu i hasła Każdy użytkownik posiada indywidualne konto Rejestracja każdego udanego oraz nie udanego logowania Zwiększenie bezpieczeństwa poprzez zastosowanie połączenia szyfrowanego (SSL) Strona główna W okno przeglądarki wyróżnić można następujące bloki funkcjonalne aplikacji: Nagłówek zawiera dane przedstawiające informację o aktualnie załogowanym użytkowniku. W lewej części bloku znajduje się logo użytkownika które można indywidualnie dodawać, w środkowej części informacja o nazwie użytkownika, z prawej strony przycisk umożliwiające bezpieczne wylogowanie z systemu.

bloki funkcjonalne aplikacji: Nagłówek zawiera dane przedstawiające informację o aktualnie załogowanym użytkowniku.

4 Menu administracyjne zawiera odnośniki do poruszania się po głównych stronach zawartości aplikacji. Menu główne podzielone zostało na bloki związane z obsługą danego typu urządzeń drogowych i tak wyróżniamy tutaj: - Sterowniki sygnalizacji świetlnej - kamery CCTV - stacje meteorologiczne - parkometry Każde z tych urządzeń obsługujące odpowiedni protokół może zostać podłączone do systemu w celach monitorowania pracy i dostarczania informacji o ruchu drogowym. Wszystkie z podmenu zawierają listę urządzeń danego typu i mapy z wizualizowaną ich lokalizacją. Menu konfiguracyjne zawiera dane związane z logowaniem: wyświetla aktualną nazwę użytkownika obsługującego system, pokazuje logo użytkownika oraz umożliwia szybkie bezpieczne wylogowanie Okno użytkownika w tej części wyświetlane zostają informacje zależnie od wybranego w menu pola. Jest to główne okno w której pojawiają się tabele mapy i inne informacje tekstowe. Lista sterowników

parkometry Każde z tych urządzeń obsługujące odpowiedni protokół może zostać podłączone do systemu w celach monitorowania pracy i dostarczania informacji o ruchu drogowym.

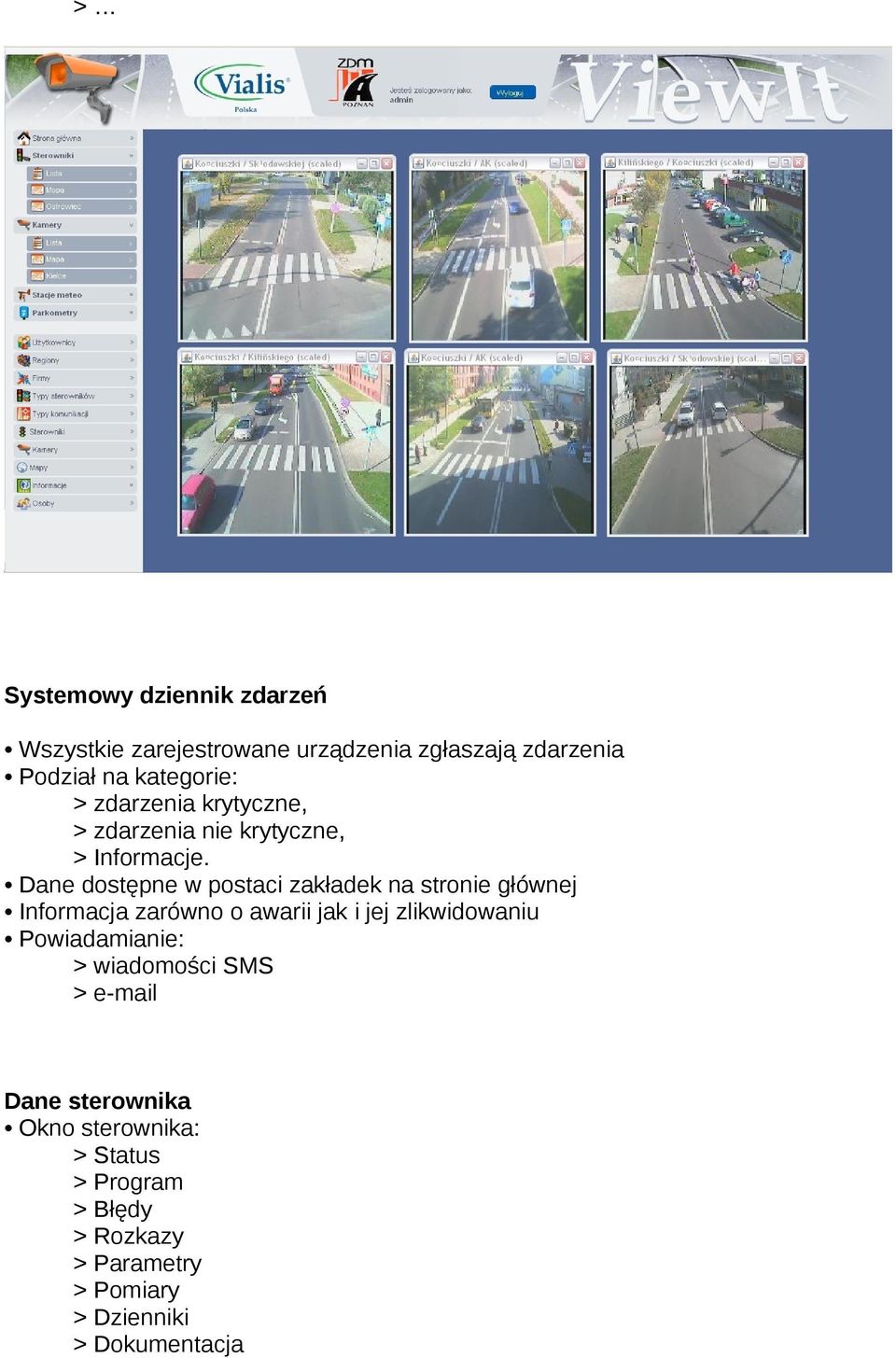

5 Mapa Wybór sterowników z mapy Targeo, MapGo. Kamery Wybierane z listy lub mapy analogicznie jak sterowniki Rodzaje: > Obrazy statyczne > Kamery i VS firmy Actii > VS Alnet

6 > Systemowy dziennik zdarzeń Wszystkie zarejestrowane urządzenia zgłaszają zdarzenia Podział na kategorie: > zdarzenia krytyczne, > zdarzenia nie krytyczne, > Informacje. Dane dostępne w postaci zakładek na stronie głównej Informacja zarówno o awarii jak i jej zlikwidowaniu Powiadamianie: > wiadomości SMS > Dane sterownika Okno sterownika: > Status > Program > Błędy > Rozkazy > Parametry > Pomiary > Dzienniki > Dokumentacja

Dane dostępne w postaci zakładek na stronie głównej Informacja zarówno o awarii jak i jej zlikwidowaniu

7 > raport dzienny Pełna konfiguracja poziomu otrzymywanych powiadomień Dane czasu rzeczywistego Mapa 2D

8 Konfiguracja widocznych warstw: > pasy, > sygnalizatory, > detektory, > etykiety grup oraz detektorów Możliwość nałożenia okien zsamodzielnie definiowanymi wartościami: > napięcia, > prądy, > wyjścia, itd Reprezentacja przepalonych żarówek oraz uszkodzonych detektorów Mapa 3D

zsamodzielnie definiowanymi wartościami: > napięcia, > prądy, >

9 Diagramy paskowe: > pionowe, > poziome, > z rozróżnieniem rodzajów zielonego, > grupy sygnalizacyjne, > wejścia (detektory/przyciski), > Wyjścia,

10 Pomiary elektryczne: > prądy > napięcia > detektory napięcia > moce

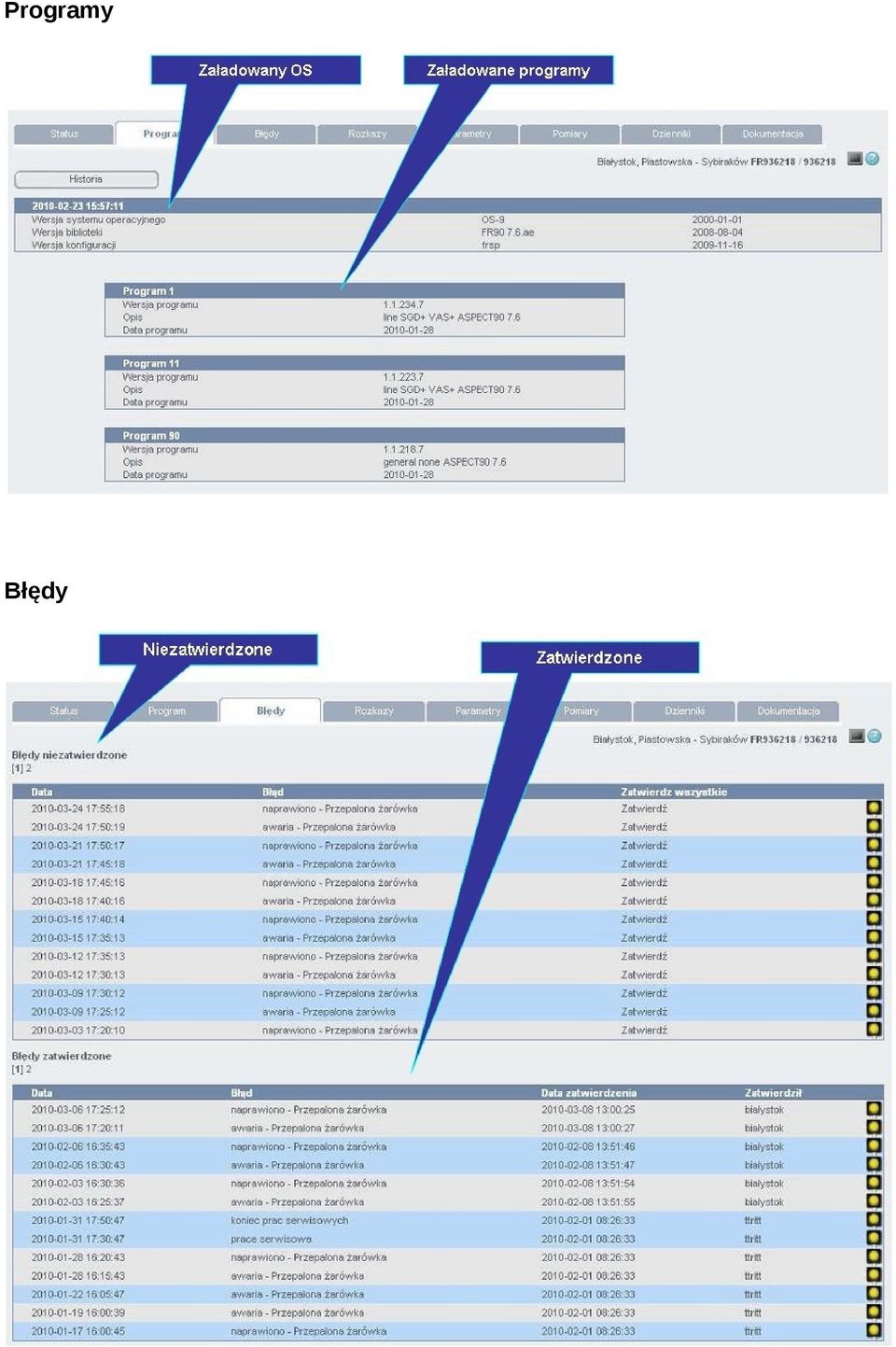

11 Programy Błędy

12 Rozkazy > działania automatyczne, > sterowane wskazanym programem, > żółty migacz, > ogólnoczerwone, > wyłączenie zasilania lamp, > synchronizacja czasu. Parametry Podzielone na kategorie: > Grupa sygnałowa > Detektory > Wyjście > Parametry elektryczne > Połączenia > Pomiary > Szczególne strumienie ruchu > Elementy dodatkowe

Parametry Podzielone na kategorie: > Grupa sygnałowa > Detektory > Wyjście >

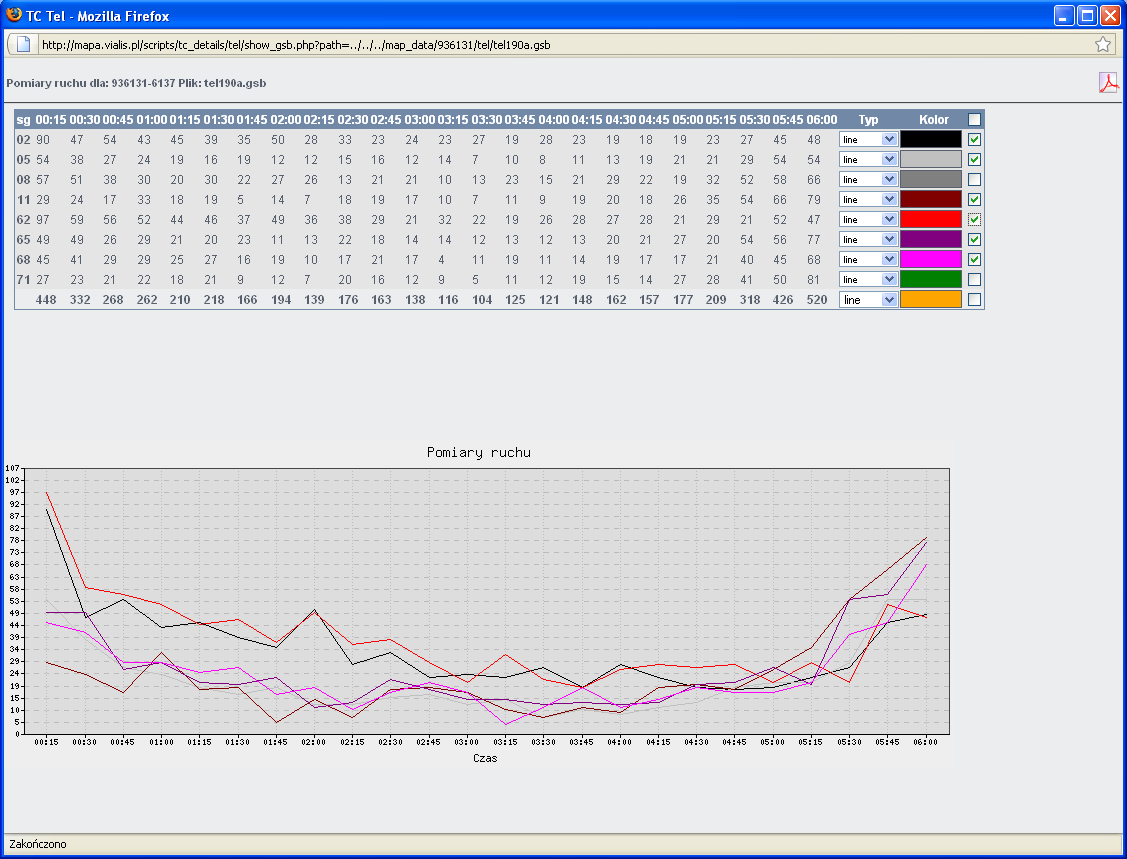

13 Progi prądowe Pomiary Umożliwiają pobranie plików pomiarów wprost ze sterownika Pomiary natężenia ruchu konfigurowane w ustawieniach sterownika

14 Drukowanie wykresów

15 Dzienniki Podział na kategorie: > Główny > Parametry > System > Aplikacje > Centrum > Błędy > Debuger > Status Dokumentacja Umożliwia załadowanie plików z dokumentacja dostępną dla wszystkich Zainteresowanych

16 Administracja W pełni konfigurowalne konta użytkowników Podział obszarów na regiony oraz podregiony Podgląd godzinowy przesyłu danych (liczba komunikatów/liczba bajtów) Zapisywanie aktywności użytkowników (logowanie, rozkazy, parametry) Diagnostyka komunikacji z oceną jakości Administracja osobami otrzymującymi powiadomienia Kontekstowy system pomocy

Zapisywanie aktywności użytkowników (logowanie, rozkazy, parametry) Diagnostyka
