1 Paweł Bondar Site&Facilities Services Manager Mirosław Mamczur, RafałŚliwiński Konsultanci ds.data Center marzec-czerwiec 2010 Budowa własnego w Data Center. Decyzja o znaczeniu strategicznym dla przedsiębiorstwa. Od wymagań do realizacji.

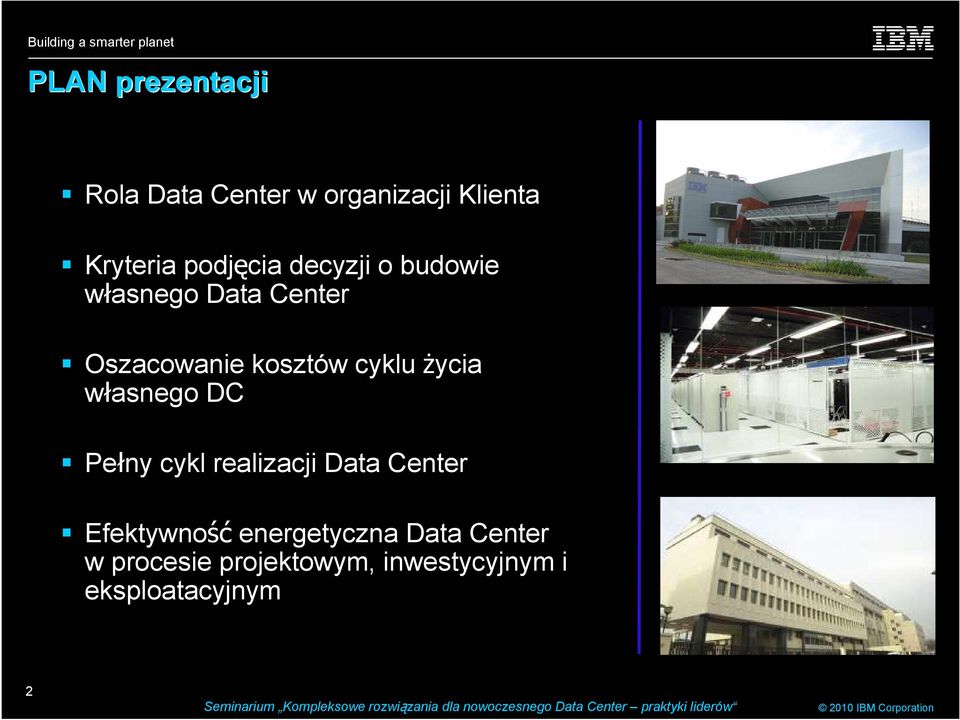

2 PLAN prezentacji Rola Data Center w organizacji Klienta Kryteria podjęcia decyzji o budowie własnego Data Center Oszacowanie kosztów cyklu życia własnego DC Pełny cykl realizacji Data Center Efektywność energetyczna Data Center w procesie projektowym, inwestycyjnym i eksploatacyjnym 2

3 Klient musi się zmierzyć z nowymi wyzwaniami i trendami Zwiększone zapotrzebowanie na IT Rosnąca presja kosztów Reagowanie na zmiany 54% wzrost dostaw macierzy w wyniku eksplozji informacji 1 85% rozproszonej mocy obliczeniowej nie jest wykorzystane 1 Zużycie energii w DC podwoi się w latach % Klientów powiększy swoje DC w ciągu następnych miesięcy 3 1.IBM Dynamic Infrastructure client presentation, July Environmental Protection Agency, Report to Congress on Server and Data Center Energy Efficiency, Public Law , August 2, 2007; IDC, Koomey et al (2009) 3.Digital Realty Trust survey, US and Western Europe (Feb and March 2009) 14% czasu zabiera szefom IT zarządzanie kosztami środowiska IT i infrastruktury 4 75% szefów IT przewiduje silnie scentralizowaną infrastrukturę w ciągu 5 lat 4 Globalny wzrost cen energii elektrycznej o 10-25% rocznie 5 4. IBM Global CIO study, September Energy Information Administration, ; IBM analysis 6. ASHRAE Publication: Datacomm Equipment Power and Cooling Applications, IBM research, September % szefów IT oczekuje umiarkowanych lub znaczących zmian 4 80% z każdego dolara jest przeznaczone na utrzymanie i zarządzanie istniejącą infrastrukturąśredniej wielkości klientów 1 Gęstość technologii IT przyrosła 20-krotnie podczas tej dekady % mocy IT może przenieść się do chmury 7 3

4 Data Center w organizacji Klienta 4 STRATEGIA Zarządzanie Potential Questions Strategia finansowa Ciągłość działania Dostępność Komunikacja Nowe produkty i usługi Zarządzanie ryzykiem Zarządzanie jakością i ROI Technologie i innowacje Wsparcie techniczne Kultura korporacyjna APLIKACJE i DANE Bezpieczeństwo danych Przechowywanie danych Architektura i projekty aplikacji Ergonomia aplikacji TECHNOLOGIA Architektura sprzętowa Oprogramowanie systemowe Middleware Sieci Strategy Organization Processes Applications & Data Technology Facilities & Security Infrastruktura i bezpieczeństwo Bezpieczeństwo fizyczne Bezpieczny dostęp Zasilanie gwarantowane Warunki środowiskowe Data Center Strategy Framework ORGANIZACJA Role Odpowiedzialności Struktury Doświadczenie Współpraca w ramach organizacji PROCESY Procesy IT Zarządzanie zmianą Zarządzanie zdarzeniami Help desk Zarządzanie dostępnością Kopie zapasowe Proces biznesowy Operacje biurowe Procedury postępowania Procesy wewnętrzne Kontrola biznesowa Kontrola finansowa Call center Dostawcy/partnerzy Zarządzanie personelem

5 Praktyczna rola Data Center r w organizacji Klienta Technologia informatyczna ma unikalną zdolność dostarczania informacji niemal w dowolne miejsce ale jednocześnie wszystkie ważne (krytyczne) dane są skoncentrowane w niewielkiej ilości urządzeń komputerowych. Zadaniem Data Center jest zapewnienie właściwej ochrony oraz ciągłej dostępności tych urządzeń. Wszystkie podstawowe funkcje Data Center mogą być sprowadzone do poniższych typów usług: where information technology and buildings meet Ochrona fizyczna - fizyczne zabezpieczenie urządzeń IT przed kradzieżą, zniszczeniem, pożarem wewnętrznym i zewnętrznym, skutkami pożaru, itp., Dostarczenie zasilania niezbędnego do pracy urządzeń, Odbiór r emitowanego ciepła - zapewnienie właściwych warunków środowiskowych (temperatura, wilgotność) niezbędnych do poprawnej pracy urządzeń. Zapewnienie eniełączno cznościci z innymi urządzeniami wewnątrz i na zewnątrz DC.

6 Praktyczna rola Data Center r w organizacji Klienta Pytania: 6. Jakie są możliwości/opcje oraz koszty z tym związane? 5. Jaka jest najlepsza droga aby dojść z miejsca gdzie jestem do miejsca, w którym powinienem być? 4. Jaki jest najlepszy sposób na pozyskanie usług związanych z Data Center? 3. Jaka odległość powinna dzielić moje ośrodki Data Center? 2. Co powinno znaleźć się w moim Data Center? 1. Jaki jest właściwy rozmiar mojego Data Center? FAZA 3 FAZA 4 BUDOWA REMONT Zmiana KOLOKACJA OUTSOURCING Facility/ Sourcing Options Planowanie i wdrożenie Analiza opcji FAZA 2 SCENARIUSZ 1 MODEL PODJĘCIA DECYZJI SCENARIUSZ 2 SCENARIUSZ SCENARIUSZ 3 4 WYMAGANIA LOKALIZACJI Wybór scenariusza FAZA 1 Wymagania biznesowe MODEL DECYZYJNY (TECHNICZNY) Wymagania prawne Wymagania technologiczne Modelowanie techniczne MODEL FINANSOWY SOURCE: IBM

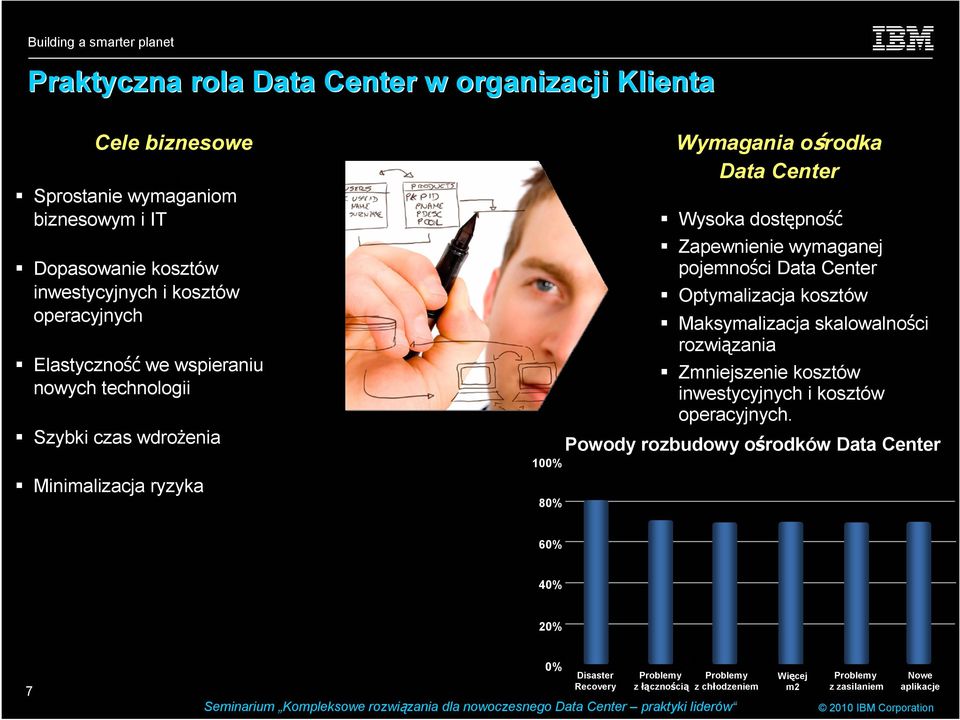

7 Praktyczna rola Data Center r w organizacji Klienta Cele biznesowe Potential Questions Sprostanie wymaganiom biznesowym i IT Dopasowanie kosztów inwestycyjnych i kosztów operacyjnych Elastyczność we wspieraniu nowych technologii Szybki czas wdrożenia Minimalizacja ryzyka 100% 80% Wymagania ośrodka Data Center Wysoka dostępność Zapewnienie wymaganej pojemności Data Center Optymalizacja kosztów Maksymalizacja skalowalności rozwiązania Zmniejszenie kosztów inwestycyjnych i kosztów operacyjnych. Powody rozbudowy ośrodków Data Center 60% 40% 20% 7 1. Digital Realty Trust; Emerging Trends in the data centre market, DCD London, November 2007; US EPA Study, August 2007 Data Center Strategy Framework 0% Disaster Recovery Problemy z łącznością Problemy z chłodzeniem Więcej m2 Problemy z zasilaniem Nowe aplikacje

8 Czy stać nas na budowę własnego Data Center? Na starcie przedsięwzięcia należy odpowiedzieć na poniższe pytania: Jaki jest możliwy budżet dla data center? Ile realnie potrzebujemy na budowę data center? Czy dostępny budżet jest realistyczny dla przyjętego zakresu projektu? Czy posiadamy wystarczające środki dla budowy data center spełniającego potrzeby firmy? Poziom kosztów operacyjnych, umowy serwisowe Wymagana redundancja infrastruktury? Czy rzeczywiście jest uzasadniona? Możliwe przyszłe modyfikacje, zmiany w zapotrzebowaniu mocy zasilania i chłodzenia, itp. Weryfikacja kosztów vs. możliwy budżet Zakres Projektu Szacowane koszty branżowe Koncepcje rozwiązań technicznych Cykl opracowania rozwiązania Data Center

9 Całkowite koszty posiadania infrastruktury (TCO) 120% Pojemność pomieszczenia Pojemność zainstalowana % pojemności 100% 80% 60% 40% Przewymiarowanie! Moc rozbudowana Moc aktualna 20% 0% Lata od instalacji

10 Całkowite koszty posiadania infrastruktury (TCO) % pojemności 120% 100% 120% 80% 60% 40% 20% 0% % pojemności 100% 80% 60% Pojemność Pojemność pomieszczenia zainstalowana Pojemność Pojemność pomieszczenia zainstalowana Moc rozbudowana Przewymiarowanie! 0 40% Lata od instalacji 20% Moc Moc aktualna rozbudowana Moc aktualna 0% Lata od instalacji

11 Koszty inwestycyjne - CAPEX 60% kosztów inwestycyjnych jest związanych z zasilaniem koszty budowy są mniejsze niż 10% Podział kosztów klimatyzacji Koszt Generalnego Wykonawcy 8% Projekty Architekt/ Konstruktor 5% Odbiory / Testy 2% Koszty wykończenia budynku 9% Rezerwa 9% Konstrukcja budynku 7% Klimatyzacja 20% Oprzyrządowanie i systemy nadzoru 4% Zasilanie 36% Chillery / orurowanie 72% Agregaty prądotwórcze 45% Szafy klimatyzacyjne 28% Podział kosztów zasilania UPS 27% Dystrybucja zasilania 28% Source: IBM Estimates

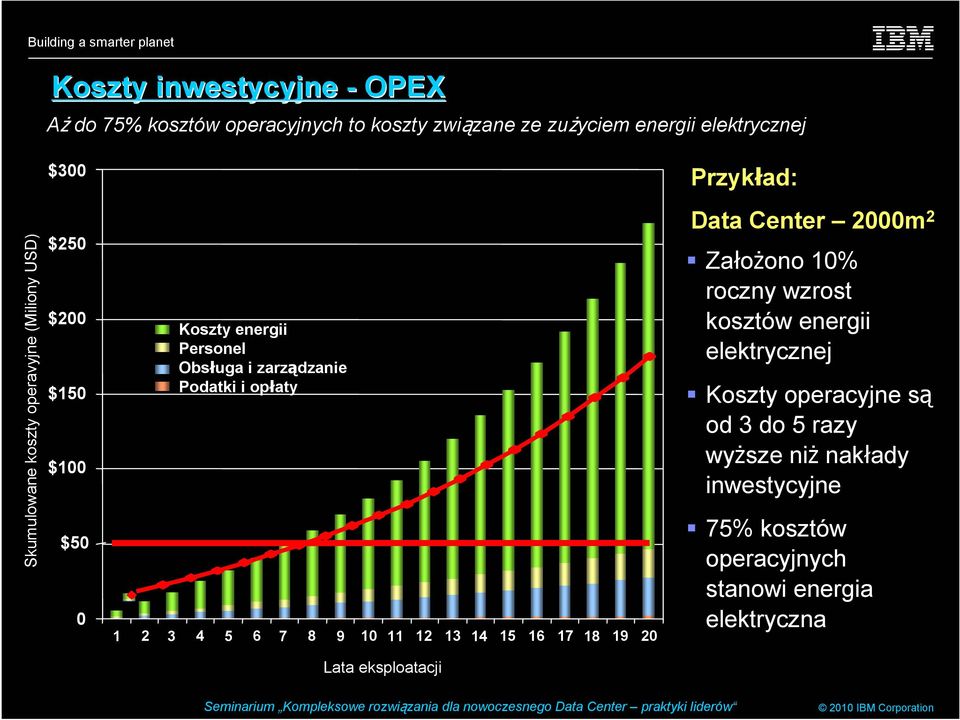

12 Koszty inwestycyjne - OPEX Aż do 75% kosztów operacyjnych to koszty związane ze zużyciem energii elektrycznej $300 Przykład: Skumulowane Cumulative koszty Cost of operavyjne Operations (Miliony ($Millions) USD) $250 $200 $150 $100 $50 0 Koszty energii Personel Obsługa i zarządzanie Podatki i opłaty Data Center 2000m 2 Założono 10% roczny wzrost kosztów energii elektrycznej Koszty operacyjne są od 3 do 5 razy wyższe niż nakłady inwestycyjne 75% kosztów operacyjnych stanowi energia elektryczna Source: IBM Estimates Lata eksploatacji

13 Pełny cykl realizacji Data Center Strategia Projektowanie Opracowanie strategii dla DC Wykonanie przeglądu środowiska IT Określenie wymagań Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Wdrożenie/Uruchomienie Relokacje Dostarczenie projektów (budowlanego i wykonawczego) Zarządzanie projektem budowlanym Uruchomienie i oddanie obiektu DC Wykonanie migracji i planów przejścia

14 Pełny cykl realizacji Data Center - Strategia Strategia Opracowanie strategii dla DC Analiza/ocena zagrożeń wynikających z: Wykonanie przeglądu środowiska IT Wdrożenie/Uruchomienie Projektowanie - warunków lokalnych - dostępności mediów - czynnika ludzkiego Określenie wymagań - warunków środowiskowych Studium wykonalności Program Funkcjonalno-Użytkowy Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Relokacje Dostarczenie projektów (budowlanego i wykonawczego) Zarządzanie projektem budowlanym Uruchomienie i oddanie obiektu DC Wykonanie migracji i planów przejścia

15 Pełny cykl realizacji Data Center - Projektowanie Strategia Projektowanie Opracowanie strategii dla DC Dostarczenie projektów (budowlanego i wykonawczego) Wykonanie przeglądu środowiska IT Wdrożenie/Uruchomienie Zarządzanie projektem budowlanym Określenie wymagań Uruchomienie - energetyki i oddanie obiektu DC Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Analiza rozwoju środowiska IT jako pochodna strategii biznesowej Klienta Przegląd i ocena istniejącej Relokacje infrastruktury w lokalizacji Klienta w zakresie: - architektury - klimatyzacji i wentylacji - teleinformatyki - gaszenia pożaru Wykonanie migracji i planów przejścia - ochrony i bezpieczeństwa

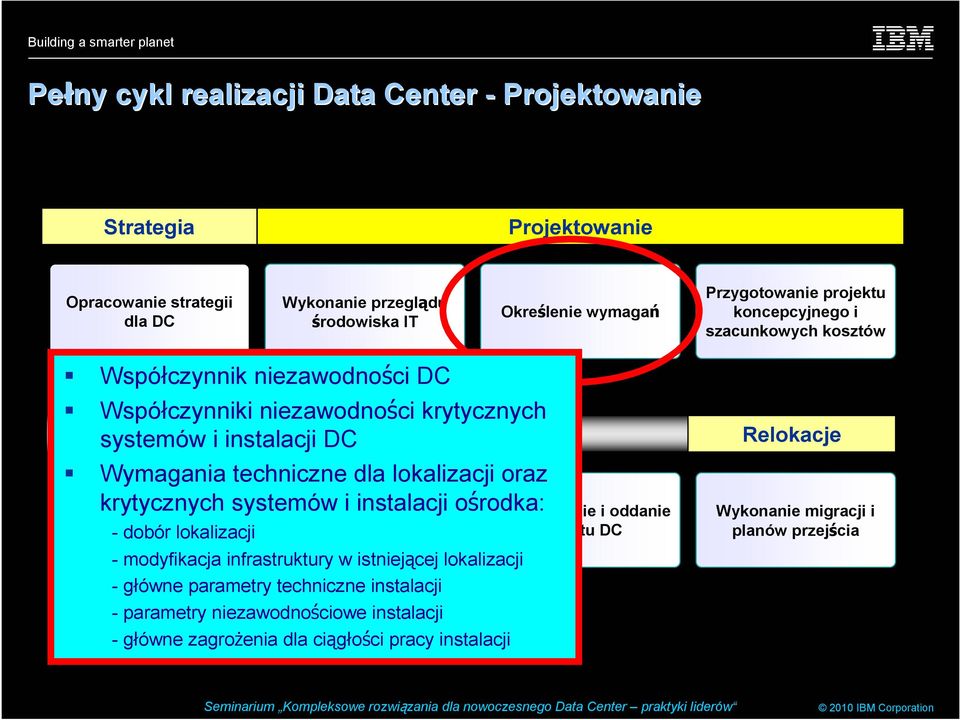

16 Pełny cykl realizacji Data Center - Projektowanie Strategia Projektowanie Opracowanie strategii dla DC Wykonanie przeglądu środowiska IT Określenie wymagań Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Współczynnik niezawodności DC Współczynniki niezawodności krytycznych systemów i instalacji Wdrożenie/Uruchomienie DC Wymagania techniczne dla lokalizacji oraz krytycznych systemów i instalacji ośrodka: Dostarczenie projektów (budowlanego i wykonawczego) - dobór lokalizacji Zarządzanie projektem budowlanym - modyfikacja infrastruktury w istniejącej lokalizacji - główne parametry techniczne instalacji - parametry niezawodnościowe instalacji - główne zagrożenia dla ciągłości pracy instalacji Uruchomienie i oddanie obiektu DC Relokacje Wykonanie migracji i planów przejścia

17 Pełny cykl realizacji Data Center - Projektowanie Strategia Projektowanie Opracowanie strategii dla DC Wykonanie przeglądu środowiska IT Koncepcja architektoniczno-budowlana Przedmiary Zalecenia organizacyjne dla etapu wykonawczego i etapu eksploatacji Wdrożenie/Uruchomienie Określenie wymagań Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Relokacje Dostarczenie projektów (budowlanego i wykonawczego) Zarządzanie projektem budowlanym Uruchomienie i oddanie obiektu DC Wykonanie migracji i planów przejścia

18 Pełny cykl realizacji Data Center - Wdrożenie Strategia Opracowanie strategii dla DC Dostarczenie projektów (budowlanego i wykonawczego) Projekt budowlany DC Projekty techniczne Projektowanie wykonawcze systemów infrastruktury DC Wykonanie Uzgodnienia przeglądu międzybranżowe Określenie wymagań środowiska IT Uczestnictwo w procesie uzyskiwania zezwoleń np. na zmianę przeznaczenia budynku lub jego części Kosztorysy Wdrożenie/Uruchomienie Specyfikacje techniczne wykonania i odbioru robót budowlanych Zarządzanie projektem budowlanym Uruchomienie i oddanie obiektu DC Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Relokacje Wykonanie migracji i planów przejścia

19 Pełny cykl realizacji Data Center - Wdrożenie Strategia Opracowanie strategii dla DC Wykonanie przeglądu środowiska IT Wdrożenie/Uruchomienie Projektowanie Budowa pomieszczeń DC w wybranej technologii Określenie wymagań Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Instalowanie systemów infrastruktury technicznej DC Budowa infrastruktury na potrzeby IT Relokacje Instalowanie systemów zarządzania DC Dostarczenie projektów (budowlanego i wykonawczego) Zarządzanie projektem budowlanym Uruchomienie i oddanie obiektu DC Wykonanie migracji i planów przejścia

20 Pełny cykl realizacji Data Center - Uruchomienie Strategia Wdrożenie/Uruchomienie Projektowanie Zapewnienie działania wszystkich systemów infrastruktury DC zgodnie z przyjętymi parametrami Przeprowadzenie Opracowanie strategii testów Wykonanie systemów przeglądu infrastruktury dla DC środowiska IT technicznej, infrastruktury na potrzeby IT oraz systemów zarządzania Odbiory techniczne poszczególnych systemów Odbiór techniczny całego DC Określenie wymagań Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Relokacje Dostarczenie projektów (budowlanego i wykonawczego) Zarządzanie projektem budowlanym Uruchomienie i oddanie obiektu DC Wykonanie migracji i planów przejścia

21 Pełny cykl realizacji Data Center - Relokacje Strategia Projektowanie Opracowanie strategii dla DC Wykonanie przeglądu środowiska IT Określenie wymagań Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Dostarczenie projektów (budowlanego i wykonawczego) Przenoszenie Wdrożenie/Uruchomienie sprzętu do wybudowanych (zmodernizowanych) pomieszczeń DC z dotychczasowych lokalizacji (relokacje) Zarządzanie projektem budowlanym Uruchomienie i oddanie obiektu DC Relokacje Wykonanie migracji i planów przejścia

22 Efektywność energetyczna w cyklu realizacji Data Center Strategia Projektowanie Opracowanie strategii dla DC Wykonanie przeglądu środowiska IT Określenie wymagań Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Analiza scenariuszy green vs. business as usual Dostarczenie projektów (budowlanego i wykonawczego) Wdrożenie/Uruchomienie Określenie wymagań Zarządzanie projektem budowlanym Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Ocena Efektywności Energetycznej istniejącego obiektu Analiza Termiczna obiektu Uruchomienie i oddanie obiektu DC Relokacje Wykonanie migracji i planów przejścia

23 Efektywność energetyczna w cyklu realizacji Data Center Strategia Projektowanie Opracowanie strategii dla DC Wykonanie przeglądu środowiska IT Modelowanie termiczne obiektu Weryfikacja profilu termicznego DC Wdrożenie/Uruchomienie Określenie wymagań Przygotowanie projektu koncepcyjnego i szacunkowych kosztów Relokacje Dostarczenie projektów (budowlanego i wykonawczego) Zarządzanie projektem budowlanym Uruchomienie i oddanie obiektu DC Wykonanie migracji i planów przejścia

24 IBM globalne doświadczenie i wiedza w obszarze DC Wieloletnie zarządzanie powierzchnią 800 tys. metrów kwadr. w DCs na świecie Strategiczny Model Dostaw IBM Elementy IBM CIOs Host data centers Web hosting centers 80 5 Zasoby Globalne IGA WEB dla IGA Ethernet & Power Networks Network Applications 31 15, ,700 A przede wszystkim... bezcenne doświadczenia z realizacji DCs dla naszych Klientów

25 Dziękuj kujemy za uwagę 25
