PROJEKT ROZBIÓRKI. Zadanie: ROZBIÓRKA BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A. Obiekt: Kategoria obiektu budowlanego: III

Transkrypt

1 Zadanie: ROZBIÓRKA BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A Obiekt: Kategoria obiektu budowlanego: III Adres: BYTYŃ UL.SZKOLNA 2, KAŹMIERZ DZ. NR 180/2, ARK.3, OBRĘB EWID: BYTYŃ,JEDNOSTKA EWID: KAŹMIERZ Inwestor POCZTA POLSKA S.A. UL.RODZINY HISZPAŃSKICH 8, WARSZAWA PION INFRASTRUKTURY, OBSZAR DS. NIERUCHOMOŚCI W POZNANIU UL.GLOGOWSKA 17, POZNAŃ Data: Projekt opracował: MGR INŻ. ARCH. JACEK WAWRZYNIAK, NR UPR. PROJ. 316/PW/91 ILOŚĆ ARKUSZY: 17 EGZ. NR

2 OŚWIADCZENIE PROJEKTANTA Poznań dnia r. Na podstawie art.20 ust.4 USTAWY z dnia r. PRAWO BUDOWLANE (Dz.U. z 1994r. Nr 89,poz.414 z późniejszymi zmianami) oświadczam,że: PROJEKT BUDOWLANY ROZBIÓRKI BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A BYTYŃ UL.SZKOLNA 2, KAŹMIERZ DZ. NR 180/2, ARK.3, OBRĘB EWID: BYTYŃ,JEDNOSTKA EWID: KAŹMIERZ wykonano zgodnie z obowiązującymi przepisami i zasadami wiedzy technicznej. PROJEKTANT MGR INŻ. ARCH. JACEK WAWRZYNIAK NR UPR. PROJ. 316/PW/91 SPRAWDZAJĄCY Projekt nie podlega sprawdzeniu. Art.20 ust.3 pkt.2 Prawo Budowlane z dn r. strona 2

3 Z A W A R T OŚĆ O P R A C O W A N I A I. CZĘŚĆ OPISOWA: A. BUDYNKU GOSPODARCZEGO PRZEDMIOT I DANE dot. ZADANIA Przedmiotem zadania: Lokalizacja budynku: Inwestor i własność nieruchomości: PODSTAWA FORMALNA WYKONANIA PROJEKTU ROZBIÓRKI ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI ZESTAWIENIE POWIERZCHNI INFORMACJA NA TEMAT WPISU DO REJESTRU ZABYTKÓW INFORMACJA NA TEMAT WPŁYWU EKSPLOATACCJI GÓRNICZEJ ZAGROŻENIE DLA ŚRODOWISKA ORAZ HIGIENY ZDROWIA STAN ISTNIEJACY ORAZ OCENA TECHNICZNA BUDYNKU Opis ogólny istniejącego budynku: Ocena istniejącego stanu technicznego budynku ZAKRES ROBÓT ROZBIÓRKOWYCH ORAZ ZALECENIA WYKONAWCZE Prace przygotowawcze i zabezpieczające Demontaż urządzeń i przewodów instalacyjnych Rozbiórka stolarki drzwiowej i okiennej Rozbiórka pokrycia dachowego i obróbek blacharskich Rozbiórka murowanych attyk i murków ogniowych Rozbiórka konstrukcji dachowej Rozbiórka ścian działowych Rozbiórka ścian zewnętrznych Rozbiórka posadzki,ścian fundamentowych fundamentów i podmurówek Segregacja odpadów, transport, utylizacja ZAPEWNIENIE BEZPIECZEŃSTWA LUDZI I MIENIA W TRAKCIE ROZBIÓRKI...8 B. INFORMACJA DO PLANU BIOZ Zakres robót Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych: Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: Wskazanie środków technicznych i organizacyjnych zapobiegających zagrożeniom:...12 II. ZAŁĄCZNIKI 1. Kserokopie uprawnień projektanta. 2. Przedmiar robot III. CZĘŚĆ RYSUNKOWA Rys. A - 01 PLAN SYTUACYJNY - skala 1: 500 Rys. A - 02 RZUT PRZYZIEMIA I PRZEKRÓJ - skala 1: 75 Rys. A - 03 ELEWACJA FRONTOWA,ELEWCJE BOCZNE - skala 1: 75 strona 3

4 A. P R O J E K T R O Z B I Ó R K I B U D Y N K U G O S P O D A R C Z E G O 1 PRZEDMIOT I DANE dot. ZADANIA 1.1. Przedmiotem zadania: ROZBIÓRKA BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A 1.2. Lokalizacja budynku: BYTYŃ UL.SZKOLNA 2, KAŹMIERZ DZ. NR 180/2, ARK.3, OBRĘB EWID: BYTYŃ,JEDNOSTKA EWID: KAŹMIERZ 1.3. Inwestor i własność nieruchomości: POCZTA POLSKA S.A. UL.RODZINY HISZPAŃSKICH 8, WARSZAWA PION INFRASTRUKTURY, OBSZAR DS. NIERUCHOMOŚCI W POZNANIU UL.GLOGOWSKA 17, POZNAŃ 2 PODSTAWA FORMALNA WYKONANIA PROJEKTU ROZBIÓRKI Podstawą rozbiórki jest zły stan techniczny budynku oraz zalecenia wynikające z protokołu nr 5/2015 z rocznej kontroli stanu technicznego obiektu przeprowadzonej w dniu r.z których wynika,ze budynek nie zapewnia bezpieczeństwa użytkowania. Warunki techniczne warunki określone w Rozporządzeniu Ministra Infrastruktury Dz. U. Nr 75, poz. 690 z dnia r z późniejszymi zmianami w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie. Wizja lokalna 3 ISTNIEJĄCY STAN ZAGOSPODAROWANIA DZIAŁKI Na działce nr 180/2 ark.3 pod adresem ul. Ościowo Szkolna 2 w Bytyniu zlokalizowane są dwa budynki stanowiące własność Poczty Polskiej S.A.: 1 budynek w zabudowie bliźniaczej (w granicy działki),dwukondygnacyjny z poddaszem częściowo użytkowym,częściowo podpiwniczony,z dachem stromym dwuspadowym pokrytym płytami falistymi eternit. Budynek nieużytkowany. 1-budynek Urzędu Poczty w Murowanej Goslinie strona 4

5 2 budynek gospodarczy,jednokondygnacyjny, niepodpiwniczony dachem stromym dwuspadowym pokrytym płytami falistymi eternit. Budynek nieużytkowany. 2-budynek gospodarczy przeznaczony do wyburzenia 4 ZESTAWIENIE POWIERZCHNI Powierzchnia działki Nr 180/2,ark.3 Powierzchnia zabudowy bud.gospodarczego: Powierzchnia netto bud.gospodarczego: Kubatura bud. gospodarczego: ,00 m 2 32,00 m 2 23,46 m 3 91,00 m INFORMACJA NA TEMAT WPISU DO REJESTRU ZABYTKÓW Nieruchomość składająca się z dwóch budynków opisanych jak w punkcie 3. Wymienione budynki nie są wpisane indywidualnie do rejestru zabytków i nie są objęte ochroną konserwatorską na podstawie innych aktów prawnych. 6 INFORMACJA NA TEMAT WPŁYWU EKSPLOATACCJI GÓRNICZEJ Nie występuje wpływ eksploatacji górniczej. 7 ZAGROŻENIE DLA ŚRODOWISKA ORAZ HIGIENY ZDROWIA Przewidywany zakres robót nie powoduje żadnych ponadnormatywnych zjawisk uciążliwych dla środowiska, zdrowia ludzi i dla obiektów sąsiadujących. 8 STAN ISTNIEJACY ORAZ OCENA TECHNICZNA BUDYNKU 8.1. Opis ogólny istniejącego budynku: Budynek gospodarczy jest obiektem niepodpiwniczonym, zlokalizowanym w Bytyniu na działce nr 180/2 będącej własnością Poczty Polskiej SA. Wchodzi w skład zabudowy nieruchomości Poczty Polskiej i strona 5

6 znajduje się w granicy z działką sąsiednią nr 180/1 na zapleczu budynku głównego usytuowanego przy ulicy Szkolnej 2. Obiekt jest nieużytkowany. Wybudowany około roku 1800 jako budynek inwentarski,w wyniku zmian użytkowany później jako budynek gospodarczy. Pierwotnie budynek posiadał poddasze (strych). Po zdemontowaniu desek drewnianych stanowiących posadzkę poddasza,przyziemie wraz z widoczną więźbą stanowią jedną przestrzeń. Obiekt został wykonany w technologii tradycyjnej: fundamenty (ściany fundamentowe) z kamienia polnego oraz cegły pełnej. ściany z cegły ceramicznej pełnej gr.25 i 12 cm. konstrukcja dachu więźba drewniana prosta w układzie krokwiowo-płatwiowym z pokryciem płytami falistymi eternitowymi na łatach drewnianych. dach stromy 45 stopni,dwuspadowy rynny z blachy stalowej ocynkowanej,rur spustowych brak wrota drzwiowe drewniane obecnie brak okna drewniane tynki wewnętrzne brak,widoczna cegła. posadzka ceglano betonowa na podsypce piaskowej elewacja tynk gładki cementowo-wapienny. Obiekt nie posiada żadnych czynnych urządzeń instalacji wodno kanalizacyjnej i elektrycznej Fot. nr 1. Elewacja boczna Fot. nr 2. Fragment wnętrza Fot. nr 3. Widok więźby Fot. nr 4. Widok więźby Ocena istniejącego stanu technicznego budynku Ogólna charakterystyka uszkodzeń konstrukcji. Zarysowania i pęknięcia ścian i nadproży widoczne są od strony zewnętrznej i wewnętrznej, ściany wykazują zawilgocenie. strona 6

7 Ogólna charakterystyka uszkodzeń konstrukcji drewnianej. Ze względu na długotrwałe zawilgocenie spowodowane nieszczelnościami pokrycia dachu konstrukcja dachu uległa degradacji, elementy konstrukcji zawilgocone i zmurszałe. Strop (posadzka drewniana z desek) całkowity brak poszycia z desek. Dach. Pokrycie dachu z płyt falistych eternitowych zmurszale,nie zapewnia wymaganej szczelności. Obróbki blacharskie i opierzenia zdegradowane. Rynny spustowe zużyte,rur spustowych brak. Elementy wykończeniowe. Brak wrót i drzwi drewnianych. Stolarka okienna drewniana zużyta. Tynki zewnętrzne zawilgocone, częściowo zwietrzałe i popękane. Posadzka niejednolita ceglanobetonowa,spękana z dużymi ubytkami warstwy wierzchniej nie nadaje się do dalszego użytkowania. Wnioski. W chwili obecnej obiekt jest nie użytkowany. Z uwagi na stan techniczny nie jest możliwe użytkowanie obiektu zgodnie z jego przeznaczeniem. Na podstawie przeprowadzonej analizy technicznej obiekt zakwalifikowano do rozbiórki. Nie bez znaczenia jest fakt, że procesy zachodzących zmian w obiekcie posiadają charakter czynny. W związku z tym następuje stopniowa utrata jego odporności na destrukcję. Remont budynku nieopłacalny z ekonomicznego punku z uwagi na duży zakres robót,które należy przeprowadzić w celu przywrócenia sprawności technicznej budynku. Obiekt należy przeznaczyć do rozbiórki. 9 ZAKRES ROBÓT ROZBIÓRKOWYCH ORAZ ZALECENIA WYKONAWCZE Prace przygotowawcze i zabezpieczające Przed przystąpieniem do robót rozbiórkowych należy wykonać wszelkie niezbędne zabezpieczenia terenu rozbiórki- wygrodzić przed dostępem osób postronnych i oznakować o grożącym niebezpieczeństwie. Dodatkowo na ogrodzeniu oznakować tablicami koloru żółtego informującymi o grożącym niebezpieczeństwie. Przed przystąpieniem do rozbiórki należy wykonać odłączenie istniejących przyłączy energetycznych i wodociągowych oraz kanalizacyjnych od budynku do instalacji zewnętrznych. Projektuje się rozbiórkę metodą tradycyjną w następującej kolejności: 9.2. Demontaż urządzeń i przewodów instalacyjnych. Urządzenia i instalacje przewidziane do demontażu podlegają rozbiórce w pierwszej kolejności. Rury stalowe pociąć na odcinki do transportu do punktu złomu Rozbiórka stolarki drzwiowej i okiennej. Skrzydła okienne zdjąć z zawiasów, zdemontować opaski, ościeżnice wykuć z muru. Po wyjęciu okien otwory zaleca sie zabić deskami lub blatami dla zapewnienia bezpieczeństwa pracy przy następnych robotach Rozbiórka pokrycia dachowego i obróbek blacharskich. Rozbiórkę pokrycia prowadzić od góry kalenicy (najwyższego punktu) w kierunku okapu. UWAGA!!! Z uwagi na wykonanie pokrycia dachu z płyt falistych ETERNIT, a więc wyrobu zawierającego azbest, zasadnicze roboty rozbiórkowe budynku należy rozpocząć od demontażu i usunięcia szkodliwych materiałów. Powierzchnia pokrycia z płyt azbesto cementowych ETERNIT wynosi: 44,00 m2 strona 7

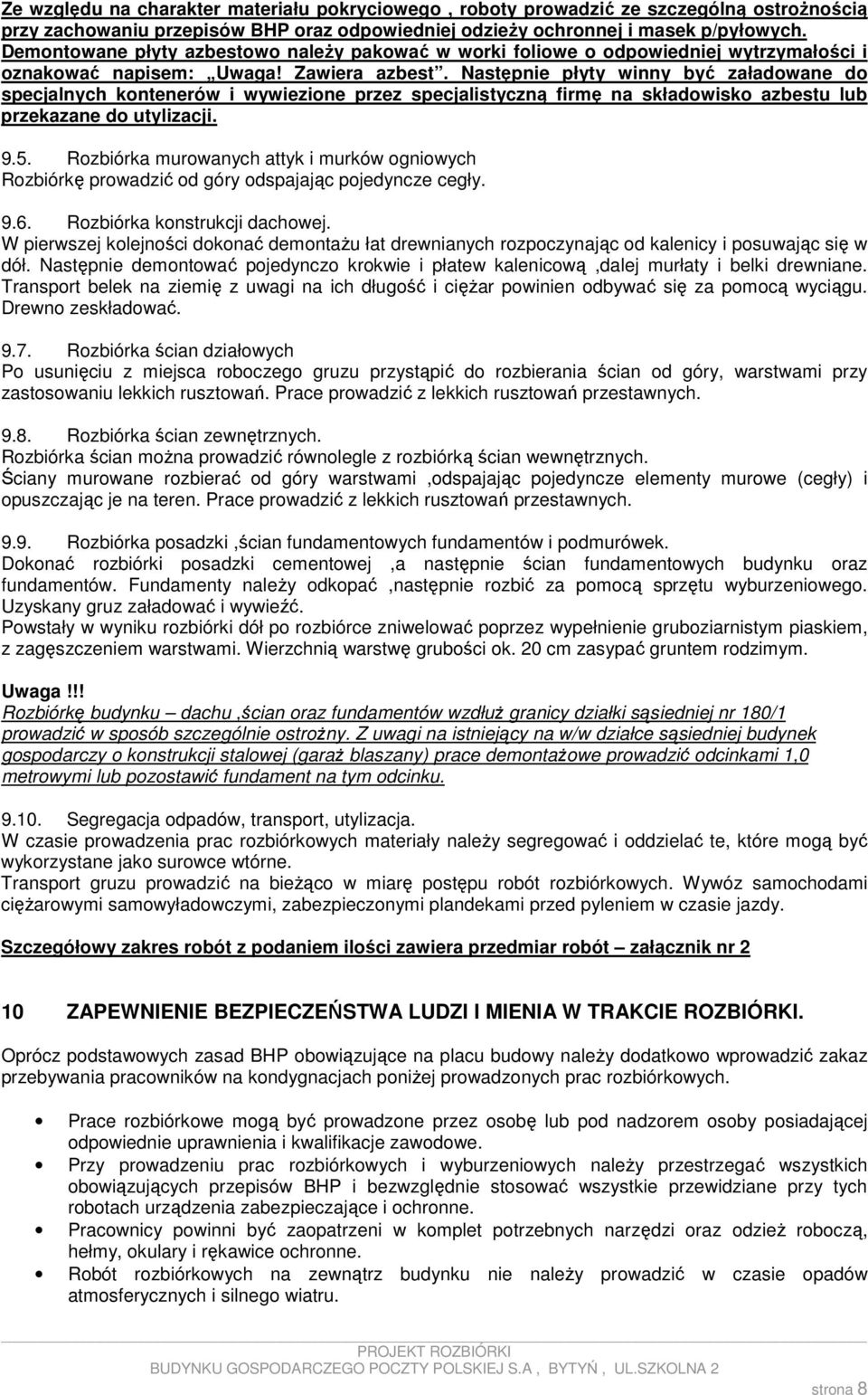

8 Ze względu na charakter materiału pokryciowego, roboty prowadzić ze szczególną ostrożnością przy zachowaniu przepisów BHP oraz odpowiedniej odzieży ochronnej i masek p/pyłowych. Demontowane płyty azbestowo należy pakować w worki foliowe o odpowiedniej wytrzymałości i oznakować napisem: Uwaga! Zawiera azbest. Następnie płyty winny być załadowane do specjalnych kontenerów i wywiezione przez specjalistyczną firmę na składowisko azbestu lub przekazane do utylizacji Rozbiórka murowanych attyk i murków ogniowych Rozbiórkę prowadzić od góry odspajając pojedyncze cegły Rozbiórka konstrukcji dachowej. W pierwszej kolejności dokonać demontażu łat drewnianych rozpoczynając od kalenicy i posuwając się w dół. Następnie demontować pojedynczo krokwie i płatew kalenicową,dalej murłaty i belki drewniane. Transport belek na ziemię z uwagi na ich długość i ciężar powinien odbywać się za pomocą wyciągu. Drewno zeskładować Rozbiórka ścian działowych Po usunięciu z miejsca roboczego gruzu przystąpić do rozbierania ścian od góry, warstwami przy zastosowaniu lekkich rusztowań. Prace prowadzić z lekkich rusztowań przestawnych Rozbiórka ścian zewnętrznych. Rozbiórka ścian można prowadzić równolegle z rozbiórką ścian wewnętrznych. Ściany murowane rozbierać od góry warstwami,odspajając pojedyncze elementy murowe (cegły) i opuszczając je na teren. Prace prowadzić z lekkich rusztowań przestawnych Rozbiórka posadzki,ścian fundamentowych fundamentów i podmurówek. Dokonać rozbiórki posadzki cementowej,a następnie ścian fundamentowych budynku oraz fundamentów. Fundamenty należy odkopać,następnie rozbić za pomocą sprzętu wyburzeniowego. Uzyskany gruz załadować i wywieźć. Powstały w wyniku rozbiórki dół po rozbiórce zniwelować poprzez wypełnienie gruboziarnistym piaskiem, z zagęszczeniem warstwami. Wierzchnią warstwę grubości ok. 20 cm zasypać gruntem rodzimym. Uwaga!!! Rozbiórkę budynku dachu,ścian oraz fundamentów wzdłuż granicy działki sąsiedniej nr 180/1 prowadzić w sposób szczególnie ostrożny. Z uwagi na istniejący na w/w działce sąsiedniej budynek gospodarczy o konstrukcji stalowej (garaż blaszany) prace demontażowe prowadzić odcinkami 1,0 metrowymi lub pozostawić fundament na tym odcinku Segregacja odpadów, transport, utylizacja. W czasie prowadzenia prac rozbiórkowych materiały należy segregować i oddzielać te, które mogą być wykorzystane jako surowce wtórne. Transport gruzu prowadzić na bieżąco w miarę postępu robót rozbiórkowych. Wywóz samochodami ciężarowymi samowyładowczymi, zabezpieczonymi plandekami przed pyleniem w czasie jazdy. Szczegółowy zakres robót z podaniem ilości zawiera przedmiar robót załącznik nr 2 10 ZAPEWNIENIE BEZPIECZEŃSTWA LUDZI I MIENIA W TRAKCIE ROZBIÓRKI. Oprócz podstawowych zasad BHP obowiązujące na placu budowy należy dodatkowo wprowadzić zakaz przebywania pracowników na kondygnacjach poniżej prowadzonych prac rozbiórkowych. Prace rozbiórkowe mogą być prowadzone przez osobę lub pod nadzorem osoby posiadającej odpowiednie uprawnienia i kwalifikacje zawodowe. Przy prowadzeniu prac rozbiórkowych i wyburzeniowych należy przestrzegać wszystkich obowiązujących przepisów BHP i bezwzględnie stosować wszystkie przewidziane przy tych robotach urządzenia zabezpieczające i ochronne. Pracownicy powinni być zaopatrzeni w komplet potrzebnych narzędzi oraz odzież roboczą, hełmy, okulary i rękawice ochronne. Robót rozbiórkowych na zewnątrz budynku nie należy prowadzić w czasie opadów atmosferycznych i silnego wiatru. strona 8

9 Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót rozbiórkowych muszą być w sposób odpowiedni zabezpieczone, a drogi, obejścia i odjazdy wyraźnie oznakowane. Robotnicy pracujący na wysokości 4 m i powyżej powinni być zabezpieczeni pasami ochronnymi lub linami umocowanymi do trwałych elementów budynku. Teren rozbiórki ogrodzić w odległości min 5 m od budynku oraz na bieżąco usuwać powstały gruz. Zachować szczególną ostrożność przy rozbiórce pokrycia oraz demontażu elementów więźby dachowej prace rozpoczynać dopiero po podparciu elementów więźby grożących zawaleniem, Robotnicy w czasie prowadzenia rozbiórki sposobem zmechanizowanym powinny znajdować się poza strefą niebezpieczną, Drewniane elementy więźby dachowej układać na placu składowym tak, aby nie blokować komunikacji Gruz i inne materiały odpadowe na bieżąco wywozić na wysypisko UWAGA: W trakcie przeprowadzonej inwentaryzacji stwierdzono zły stan wbudowanych materiałów budowlanych takich jak drewno, stal czy elementy pokrycia dachowego. W związku z tym nie przewiduje się odzysku materiałów z rozbiórki wymienionych obiektów. Całość gruzu z rozbieranej konstrukcji należy wywieźć na odpowiednie składowisko. Opracował: MGR INŻ. ARCH. JACEK WAWRZYNIAK, NR UPR. PROJ. 316/PW/91 strona 9

10 B. I N F O R M A C J A D O P L A N U B I O Z Zadanie: ROZBIÓRKA BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A Adres: BYTYŃ UL.SZKOLNA 2, KAŹMIERZ DZ. NR 180/2, ARK.3, OBRĘB EWID: BYTYŃ,JEDNOSTKA EWID: KAŹMIERZ Inwestor POCZTA POLSKA S.A. UL.RODZINY HISZPAŃSKICH 8, WARSZAWA PION INFRASTRUKTURY, OBSZAR DS. NIERUCHOMOŚCI W POZNANIU UL.GLOGOWSKA 17, POZNAŃ Data: BIOZ Opracował: MGR INŻ. ARCH. JACEK WAWRZYNIAK, NR UPR. PROJ. 316/PW/91 strona 10

11 1 Zakres robót ROZBIÓRKA BUDYNKU GOSPODARCZEGO POCZTY POLSKIEJ S.A Podstawą rozbiórki jest zły stan techniczny budynku oraz zalecenia wynikające z protokołu nr 5/2015 z rocznej kontroli stanu technicznego obiektu przeprowadzonej w dniu r.z których wynika,ze budynek nie zapewnia bezpieczeństwa użytkowania. Zakres i kolejność robót rozbiórkowych obejmuje roboty budowlane: prace przygotowawcze i zabezpieczające demontaż urządzeń i przewodów instalacyjnych rozbiórka stolarki okiennej rozbiórka pokrycia dachowego i obróbek blacharskich rozbiórka murowanych attyk i murków ogniowych rozbiórka konstrukcji dachowej rozbiórka ścian działowych rozbiórka ścian zewnętrznych przyziemia rozbiórka posadzki,ścian fundamentowych fundamentów i podmurówek segregacja odpadów, transport, utylizacja 2 Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Na terenie nie ma elementów zagospodarowania, które mogą stwarzać szczególne zagrożenie bezpieczeństwa zdrowia ludzi. Główne zagrożenie jest związane z prowadzeniem prac przy częściowo funkcjonującym istniejącym budynku poczty oraz na znacznej wysokości dach budynku. 3 Wskazanie dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych: a) Prace na wysokości: na drabinach i rusztowaniach. - skala zagrożenia - średnia, dopuszczalna w przypadku zastosowania środków ochrony zbiorowej oraz środków ochrony indywidualnej, - rodzaj zagrożenia - upadek pracownika, upadek narzędzi, przedmiotów, - czas wystąpienia cały okres prowadzenia rozbiórki b) Roboty rozbiórkowe ciesielskie - skala zagrożenia średnia, dopuszczalna w przypadku stosowania środków ochrony indywidualnej, wyposażenia i narzędzi - rodzaj zagrożenia upadek z wysokości, upadek przedmiotów, narzędzi, uderzenie elementami konstrukcji, skaleczenia gwoździami - czas występowania okres prowadzenia rozbiórki konstrukcji więźby dachowej, ścian szczytowych powyżej muru, pozostałych elementów konstrukcyjnych drewnianych c) Roboty wyburzeniowe murów i fundamentów - skala zagrożenia - średnia, dopuszczalna w przypadku zastosowania środków ochrony zbiorowej i indywidualnej, - rodzaj zagrożenia - upadek z wysokości, zaprószenie oczu pyłem, uderzenie odłamkami gruzu - czas wystąpienia przez okres prowadzenia wyburzenia ścian i fundamentów. d) Wykopy szerokoprzestrzenne - skala zagrożenia - średnia, dopuszczalna w przypadku zastosowania środków ochrony zbiorowej i indywidualnej, - rodzaj zagrożenia - upadek do wykopy, uderzenie wysięgnikiem koparki, uderzenie odłamkami urobku - czas wystąpienia przez okres prowadzenia odkopywania fundamentów e) Załadunek gruzu - skala zagrożenia - średnia, dopuszczalna w przypadku zastosowania środków ochrony zbiorowej i indywidualnej, - rodzaj zagrożenia - zaprószenie oczu pyłem, uderzenie odłamkami gruzu, skaleczenia ostrymi krawędziami odłamków, stłuczenia - czas wystąpienia przez okres załadunku strona 11

12 4 Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych: wszyscy pracownicy zatrudnieni przy realizacji robót budowlanych powinni zostać przeszkoleni z przepisów BHP. przed przystąpieniem do robót stwarzających szczególne zagrożenie kierownik budowy powinien każdorazowo przeprowadzić szkolenie wszystkich pracowników związanych z tymi robotami, kładąc szczególny nacisk na zachowanie ostrożności przy wykonywaniu robót w pobliżu urządzeń i obiektów stwarzających szczególne zagrożenie dla życia i zdrowia. Przeprowadzenie szkolenia, należy udokumentować wpisem do dziennika budowy, a w książce szkoleń fakt szkolenia potwierdzić przez szkolonych pracowników. 5 Wskazanie środków technicznych i organizacyjnych zapobiegających zagrożeniom: teren prac ogrodzić i wydzielić taśmą ostrzegawczą uniemożliwiając dostęp osób postronnych roboty na wysokościach prowadzić przy użyciu odpowiednich, stabilnych, zabezpieczonych rusztowań i pasów indywidualnych, zabezpieczających. zapewnić należy podstawowy sprzęt do udzielania pierwszej pomocy należy zastosować wszystkie możliwe środki techniczne i organizacyjne zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie w tym zapewniających bezpieczną i sprawną komunikację, umożliwiająca szybką ewakuacje na wypadek pożaru, awarii i innych zagrożeń. na tablicy budowy należy umieścić telefony alarmowe straży pożarnej, pogotowia ratunkowego i policji. stosować się do zaleceń obowiązujących przepisów BHP. Kierownik budowy jest zobowiązany do opracowania Planu BiOZ i dopilnowania stosowania się do zaleceń tego Planu przez wszystkich uczestników procesu budowlanego. Opracował: MGR INŻ. ARCH. JACEK WAWRZYNIAK, NR UPR. PROJ. 316/PW/91 strona 12

13 ZAŁĄCZNIKI strona 13

14 ZAŁĄCZNIK NR 1 strona 14

15 strona 15

16 Roboty rozbiórkowe ogólnobudowlane Budowa : Rozbiórki budynków gospodarczych Obiekt : Urząd Pocztowy Bytyń Adres : Bytyń, ul. Szkolna 2 P R Z E D M I A R R O B Ó T Temat nr : ROZ-BYT-GOS ZAŁĄCZNIK NR 2 ORGBUD-SERWIS Poznań KOBRA wer. 9.0 P R Z E D M I A R R O B Ó T Data : Str: 1 Lp. Podstawa kalkulacji / Opis pozycji Ilość Jedn. miary a. Dokumentacja techniczna 1. 1,000 kpl Opracowanie dokumentacji technicznej niezbędnej do uzyskania Pozwolenia na rozbiórkę b. Roboty rozbiórkowe i wyburzeniowe 2. 1,000 kpl Odłączenie zasilania instalacji elektrycznej i demontaż linii zasilającej. 3. KNR ,746 m3 Rozebranie ław fundamentowych oraz murów poniżej poziomu terenu z kamienia, o grubości do 30 cm, na zaprawie: - wapiennej 0.30 * 0.30 * (4.0 * * 2) = 1,746 Razem przedmiar = 1,746 m3 4. KNR ,277 m3 Rozebranie murów i słupów powyżej poziomu terenu, w budynkach o wys.do 9 m /do 2 kondygnacji/, z cegły na zaprawie : -cementowo-wapiennej 0.25*2.40*(5.70*2+4.0*2) = 11, *0.25*1.70/2*2 = 1, * (0.50 * 0.50 * * * 2.0) = - 1,063 Razem przedmiar = 12,277 m3 5. KNR ,400 m2 Rozebranie ścianek pełnych z cegły grubości 1/4 c. na zaprawie: -cementowo-wapiennej 1.0 * ( ) = 3, *1.0*2 = 4,400 Razem przedmiar = 7,400 m2 6. KNR IGM Warszawa 1,995 m3 Rozebranie podłoża z betonu gruzowego grubości : - 10 cm 0.10 * (3.50 * 5.70) = 1,995 Razem przedmiar = 1,995 m3 7. KNR ,000 m2 Rozebranie konstrukcji wieźby dachowej: - ze stolacmi 2.50*6.20*2 = 31,000 Razem przedmiar = 31,000 m2 8. KNR ,000 m2 Rozebranie ołacenia dachu = 31,000 Razem przedmiar = 31,000 m2 9. KNR ,000 m Rozebranie belek stropowych bez względu na przekrój. 8*4.0 = 32,000 Razem przedmiar = 32,000 m 10. KNR ,200 m Rozebranie elementów pokrycia dachu z blachy nie nadającej się do użytku : - rynny 3.10 * 2 = 6,200 Razem przedmiar = 6,200 m 11. KNR ,400 m Rozebranie elementów pokrycia dachu z blachy nie nadającej się do użytku : - rury 2.40 = 2,400 Razem przedmiar = 2,400 m strona 16

17 P R Z E D M I A R R O B Ó T Temat nr : ROZ-BYT-GOS ORGBUD-SERWIS Poznań KOBRA wer. 9.0 Roboty rozbiórkowe ogólnobudowlane b. Roboty rozbiórkowe i wyburzeniowe Data : Str: 2 Lp. Podstawa kalkulacji / Opis pozycji Ilość Jedn. miary 12. KNR ,000 m2 Rozebranie pokrycia dachowego z płyt azbestowo-cementowych nie nadających się do użytku : - faliste 2.50*6.20*2 = 31,000 Razem przedmiar = 31,000 m2 13. A.wł 31,000 m2 Koszt wywiezienia i utylizacji azbestu przez upoważnionego Wykonawcę 2.50*6.20*2 = 31,000 Razem przedmiar = 31,000 m2 14. KNR ,160 m3 Wywiezienie gruzu z terenu rozbiórki przy ręcznym załadunku i wyładunku na odległość 1 km : - samochodem ciężarowym skrzyniowym = 1, = 12, * 0.08 = 0, = 1, * 0.05 = 1,550 Razem przedmiar = 18,160 m3 15. KNR ,160 m3 Nakłady uzupełniające za wywiezienie gruzu na wysypisko ponad 1 km : - samochodem ciężarowym = 18,160 Razem przedmiar = 18,160 m3 16. A.wł 18,160 m3 Opłata komunalna za wysypiski = 18,160 Razem przedmiar = 18,160 m3 17. KNR ,800 m2 Plantowanie (niwelowanie) terenu ze ścięciem wypukłości do 10 cm, w gruncie: kat. I-II 6.50 * 5.20 = 33,800 Razem przedmiar = 33,800 m2 c. Ogrodzenie 18. KNR ,500 m Ogrodzenia z siatki, na słupkach stalowych z rur o rozstawie 2,10 m obetonowanych w gruncie - montaż i dwukrotne malowanie słupków farbą olejną, przy wysokości siatki: 2,0 m i średnicy rur 76 mm 6.50 = 6,500 Razem przedmiar = 6,500 m --- Koniec wydruku przedmiaru --- Inwestor : Wykonawca : strona 17
