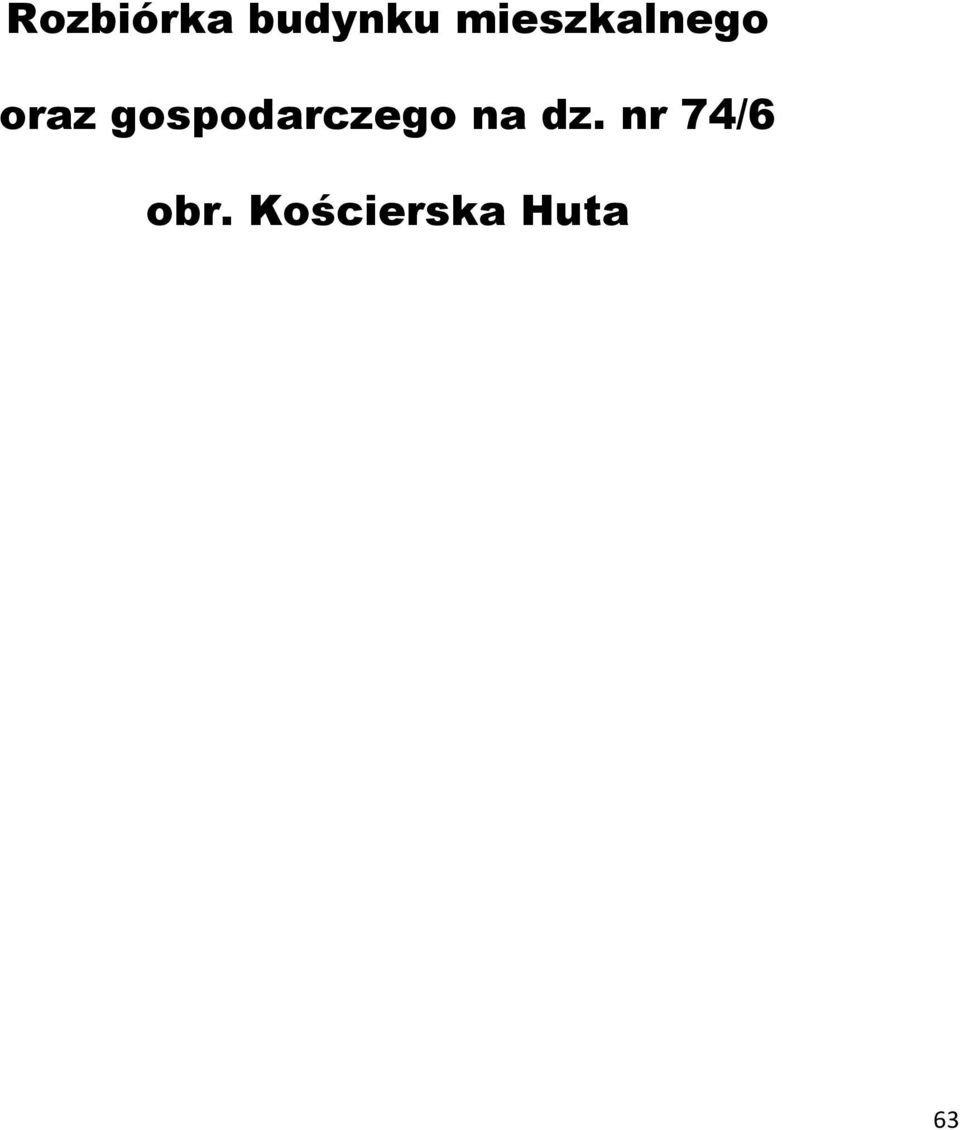

1 Rozbiórka budynku mieszkalnego oraz gospodarczego na dz. nr 74/6 obr. Kościerska Huta 63

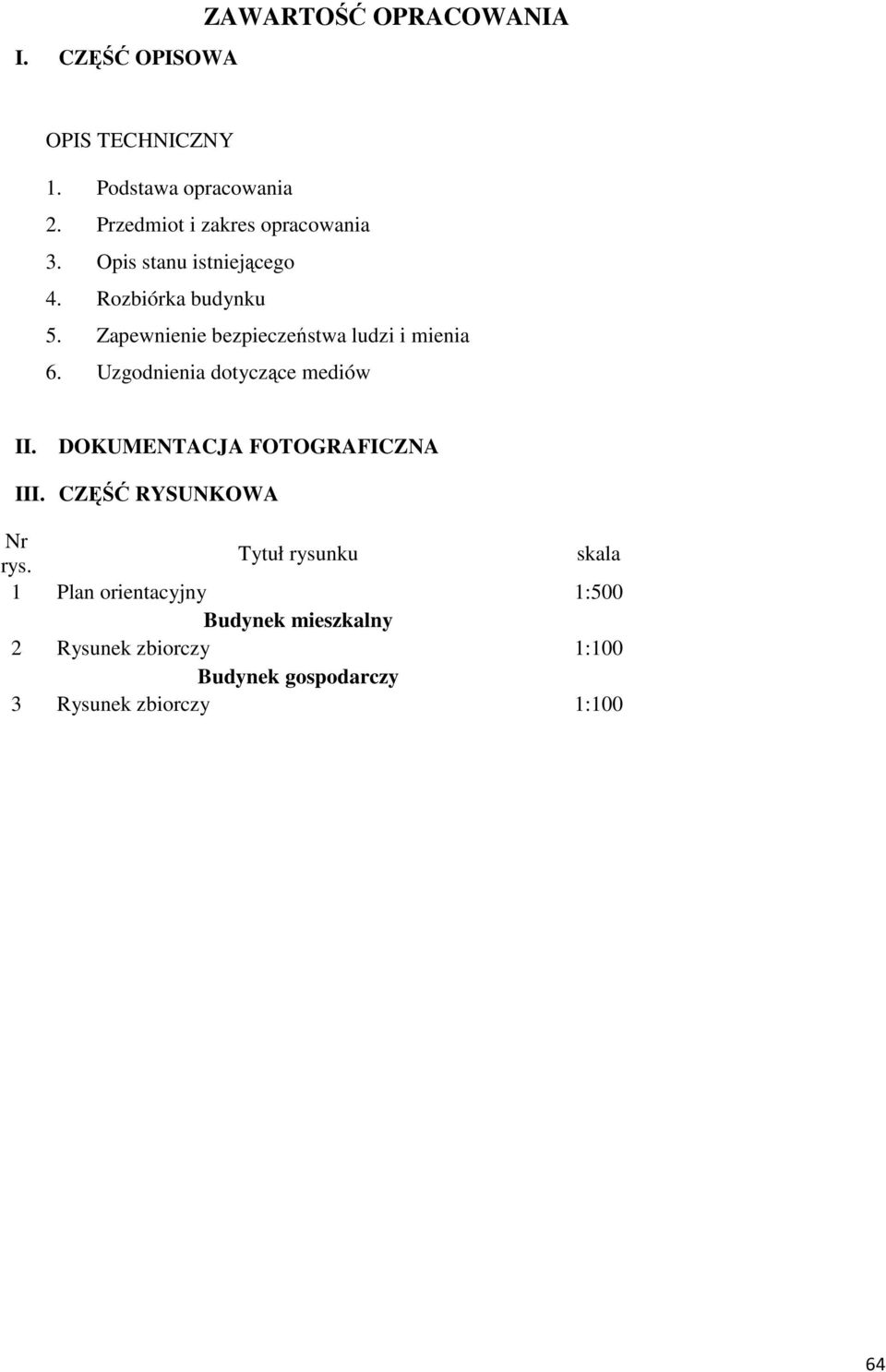

2 I. CZĘŚĆ OPISOWA ZAWARTOŚĆ OPRACOWANIA OPIS TECHNICZNY 1. Podstawa opracowania 2. Przedmiot i zakres opracowania 3. Opis stanu istniejącego 4. Rozbiórka budynku 5. Zapewnienie bezpieczeństwa ludzi i mienia 6. Uzgodnienia dotyczące mediów II. DOKUMENTACJA FOTOGRAFICZNA III. CZĘŚĆ RYSUNKOWA Nr rys. Tytuł rysunku skala 1 Plan orientacyjny 1:500 Budynek mieszkalny 2 Rysunek zbiorczy 1:100 Budynek gospodarczy 3 Rysunek zbiorczy 1:100 64

Zapewnienie bezpieczeństwa ludzi i mienia 6. Uzgodnienia dotyczące mediów II. DOKUMENTACJA FOTOGRAFICZNA III.

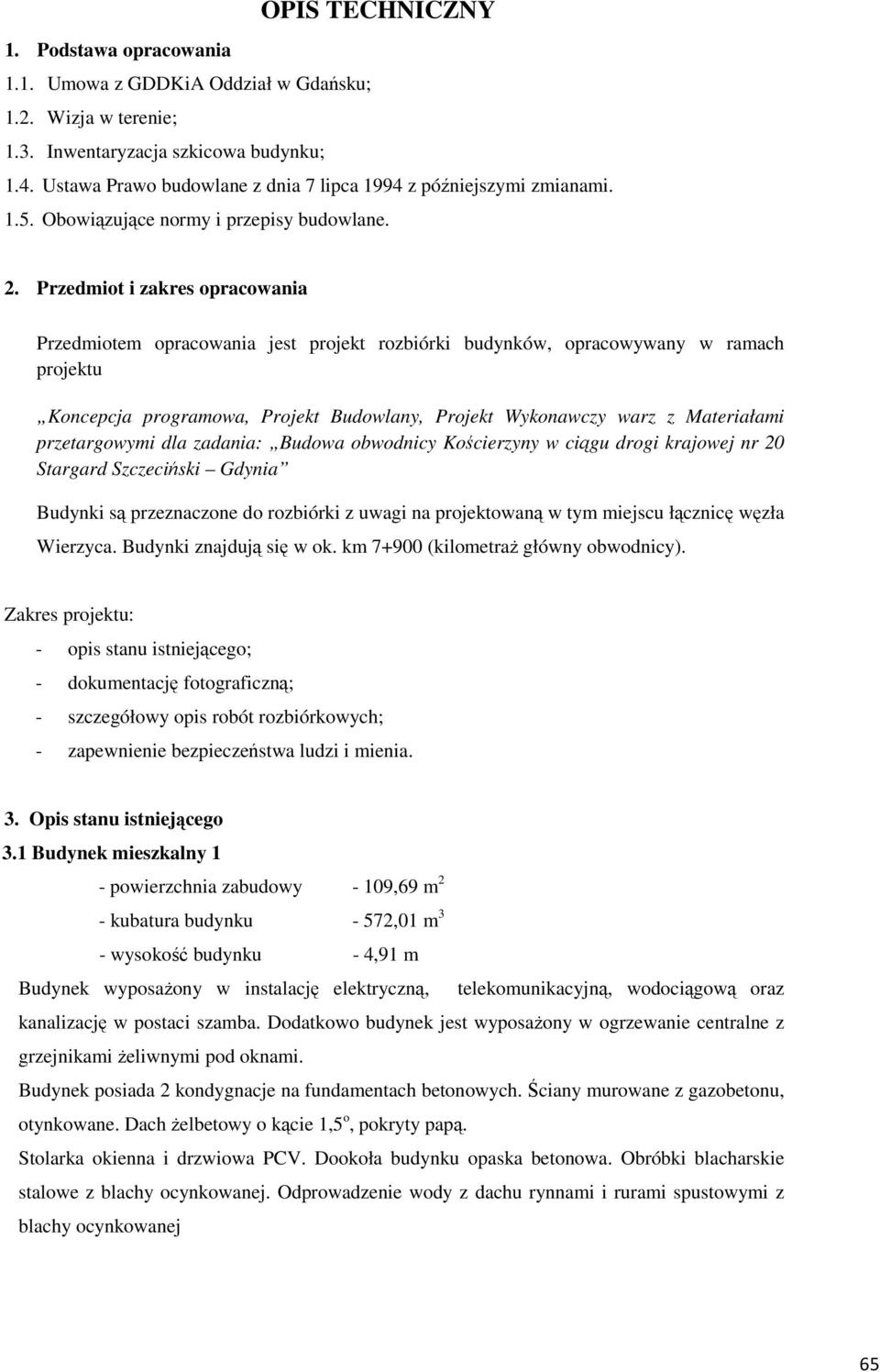

3 OPIS TECHNICZNY 1. Podstawa opracowania 1.1. Umowa z GDDKiA Oddział w Gdańsku; 1.2. Wizja w terenie; 1.3. Inwentaryzacja szkicowa budynku; 1.4. Ustawa Prawo budowlane z dnia 7 lipca 1994 z późniejszymi zmianami Obowiązujące normy i przepisy budowlane. 2. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt rozbiórki budynków, opracowywany w ramach projektu Koncepcja programowa, Projekt Budowlany, Projekt Wykonawczy warz z Materiałami przetargowymi dla zadania: Budowa obwodnicy Kościerzyny w ciągu drogi krajowej nr 20 Stargard Szczeciński Gdynia Budynki są przeznaczone do rozbiórki z uwagi na projektowaną w tym miejscu łącznicę węzła Wierzyca. Budynki znajdują się w ok. km (kilometraż główny obwodnicy). Zakres projektu: - opis stanu istniejącego; - dokumentację fotograficzną; - szczegółowy opis robót rozbiórkowych; - zapewnienie bezpieczeństwa ludzi i mienia. 3. Opis stanu istniejącego 3.1 Budynek mieszkalny 1 - powierzchnia zabudowy - 109,69 m 2 - kubatura budynku - 572,01 m 3 - wysokość budynku - 4,91 m Budynek wyposażony w instalację elektryczną, telekomunikacyjną, wodociągową oraz kanalizację w postaci szamba. Dodatkowo budynek jest wyposażony w ogrzewanie centralne z grzejnikami żeliwnymi pod oknami. Budynek posiada 2 kondygnacje na fundamentach betonowych. Ściany murowane z gazobetonu, otynkowane. Dach żelbetowy o kącie 1,5 o, pokryty papą. Stolarka okienna i drzwiowa PCV. Dookoła budynku opaska betonowa. Obróbki blacharskie stalowe z blachy ocynkowanej. Odprowadzenie wody z dachu rynnami i rurami spustowymi z blachy ocynkowanej 65

Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt rozbiórki budynków, opracowywany w ramach projektu Koncepcja programowa, Projekt Budowlany, Projekt Wykonawczy warz z Materiałami

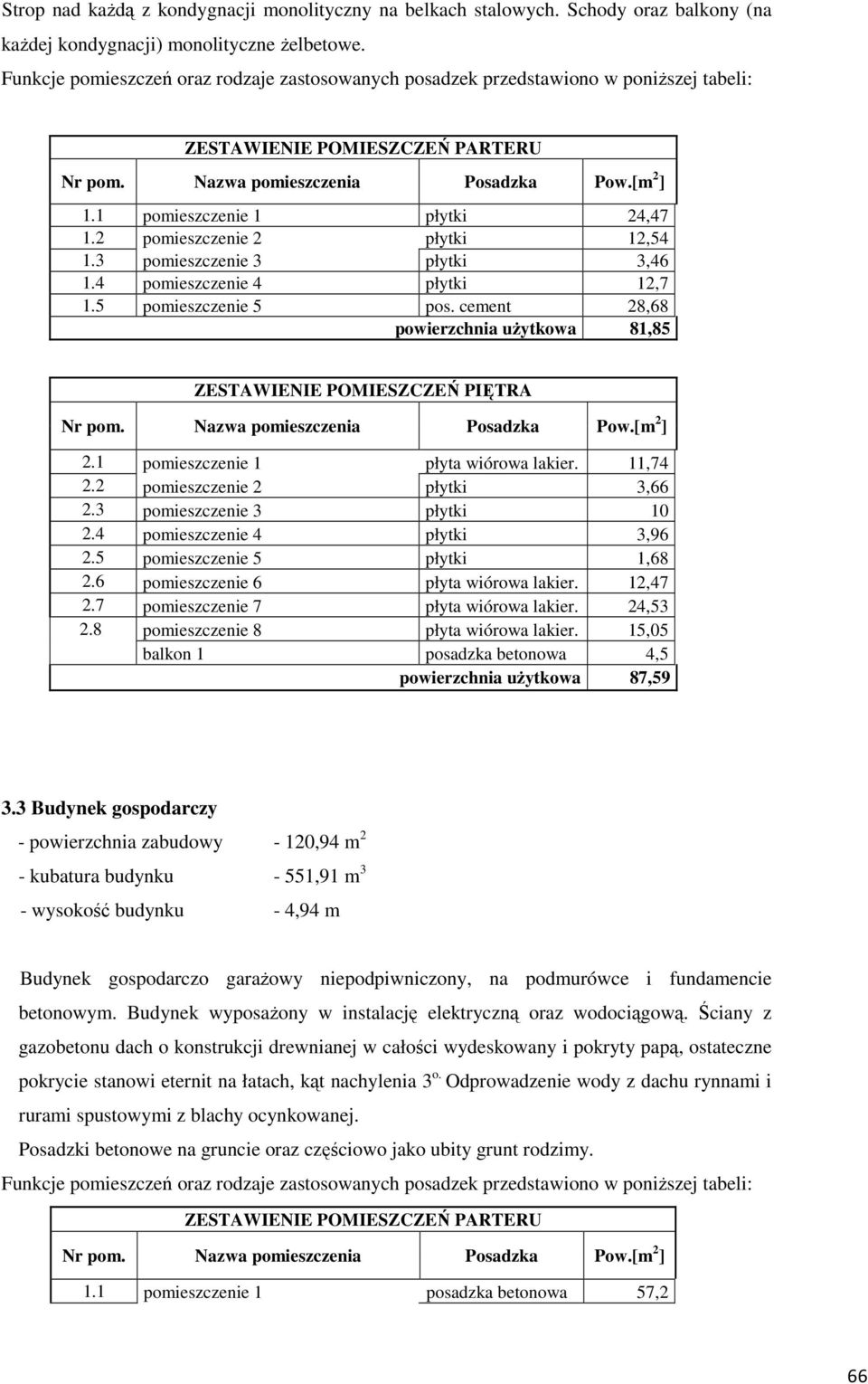

4 Strop nad każdą z kondygnacji monolityczny na belkach stalowych. Schody oraz balkony (na każdej kondygnacji) monolityczne żelbetowe. Funkcje pomieszczeń oraz rodzaje zastosowanych posadzek przedstawiono w poniższej tabeli: ZESTAWIENIE POMIESZCZEŃ PARTERU Nr pom. Nazwa pomieszczenia Posadzka Pow.[m 2 ] 1.1 pomieszczenie 1 płytki 24, pomieszczenie 2 płytki 12, pomieszczenie 3 płytki 3, pomieszczenie 4 płytki 12,7 1.5 pomieszczenie 5 pos. cement 28,68 powierzchnia użytkowa 81,85 ZESTAWIENIE POMIESZCZEŃ PIĘTRA Nr pom. Nazwa pomieszczenia Posadzka Pow.[m 2 ] 2.1 pomieszczenie 1 płyta wiórowa lakier. 11, pomieszczenie 2 płytki 3, pomieszczenie 3 płytki pomieszczenie 4 płytki 3, pomieszczenie 5 płytki 1, pomieszczenie 6 płyta wiórowa lakier. 12, pomieszczenie 7 płyta wiórowa lakier. 24, pomieszczenie 8 płyta wiórowa lakier. 15,05 balkon 1 posadzka betonowa 4,5 powierzchnia użytkowa 87, Budynek gospodarczy - powierzchnia zabudowy - 120,94 m 2 - kubatura budynku - 551,91 m 3 - wysokość budynku - 4,94 m Budynek gospodarczo garażowy niepodpiwniczony, na podmurówce i fundamencie betonowym. Budynek wyposażony w instalację elektryczną oraz wodociągową. Ściany z gazobetonu dach o konstrukcji drewnianej w całości wydeskowany i pokryty papą, ostateczne pokrycie stanowi eternit na łatach, kąt nachylenia 3 o. Odprowadzenie wody z dachu rynnami i rurami spustowymi z blachy ocynkowanej. Posadzki betonowe na gruncie oraz częściowo jako ubity grunt rodzimy. Funkcje pomieszczeń oraz rodzaje zastosowanych posadzek przedstawiono w poniższej tabeli: ZESTAWIENIE POMIESZCZEŃ PARTERU Nr pom. Nazwa pomieszczenia Posadzka Pow.[m 2 ] 1.1 pomieszczenie 1 posadzka betonowa 57,2 66

1 pomieszczenie 1 płytki 24,47 1.2 pomieszczenie 2 płytki 12,54 1.3 pomieszczenie 3 płytki 3,46 1.4 pomieszczenie 4 płytki 12,7 1.5 pomieszczenie 5 pos.

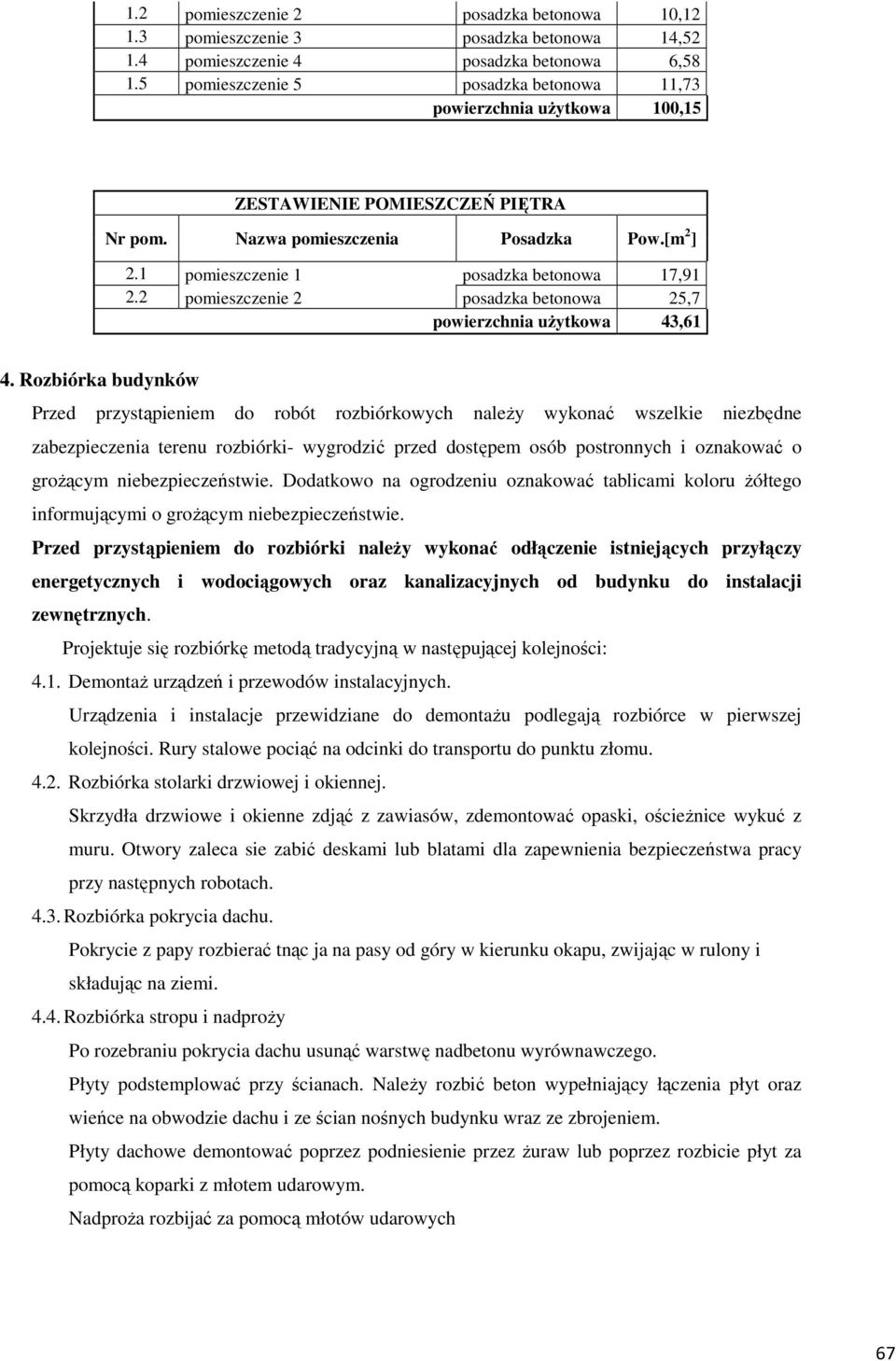

5 1.2 pomieszczenie 2 posadzka betonowa 10, pomieszczenie 3 posadzka betonowa 14, pomieszczenie 4 posadzka betonowa 6, pomieszczenie 5 posadzka betonowa 11,73 powierzchnia użytkowa 100,15 ZESTAWIENIE POMIESZCZEŃ PIĘTRA Nr pom. Nazwa pomieszczenia Posadzka Pow.[m 2 ] 2.1 pomieszczenie 1 posadzka betonowa 17, pomieszczenie 2 posadzka betonowa 25,7 powierzchnia użytkowa 43,61 4. Rozbiórka budynków Przed przystąpieniem do robót rozbiórkowych należy wykonać wszelkie niezbędne zabezpieczenia terenu rozbiórki- wygrodzić przed dostępem osób postronnych i oznakować o grożącym niebezpieczeństwie. Dodatkowo na ogrodzeniu oznakować tablicami koloru żółtego informującymi o grożącym niebezpieczeństwie. Przed przystąpieniem do rozbiórki należy wykonać odłączenie istniejących przyłączy energetycznych i wodociągowych oraz kanalizacyjnych od budynku do instalacji zewnętrznych. Projektuje się rozbiórkę metodą tradycyjną w następującej kolejności: 4.1. Demontaż urządzeń i przewodów instalacyjnych. Urządzenia i instalacje przewidziane do demontażu podlegają rozbiórce w pierwszej kolejności. Rury stalowe pociąć na odcinki do transportu do punktu złomu Rozbiórka stolarki drzwiowej i okiennej. Skrzydła drzwiowe i okienne zdjąć z zawiasów, zdemontować opaski, ościeżnice wykuć z muru. Otwory zaleca sie zabić deskami lub blatami dla zapewnienia bezpieczeństwa pracy przy następnych robotach Rozbiórka pokrycia dachu. Pokrycie z papy rozbierać tnąc ja na pasy od góry w kierunku okapu, zwijając w rulony i składując na ziemi Rozbiórka stropu i nadproży Po rozebraniu pokrycia dachu usunąć warstwę nadbetonu wyrównawczego. Płyty podstemplować przy ścianach. Należy rozbić beton wypełniający łączenia płyt oraz wieńce na obwodzie dachu i ze ścian nośnych budynku wraz ze zbrojeniem. Płyty dachowe demontować poprzez podniesienie przez żuraw lub poprzez rozbicie płyt za pomocą koparki z młotem udarowym. Nadproża rozbijać za pomocą młotów udarowych 67

2 pomieszczenie 2 posadzka betonowa 25,7 powierzchnia użytkowa 43,61 4.

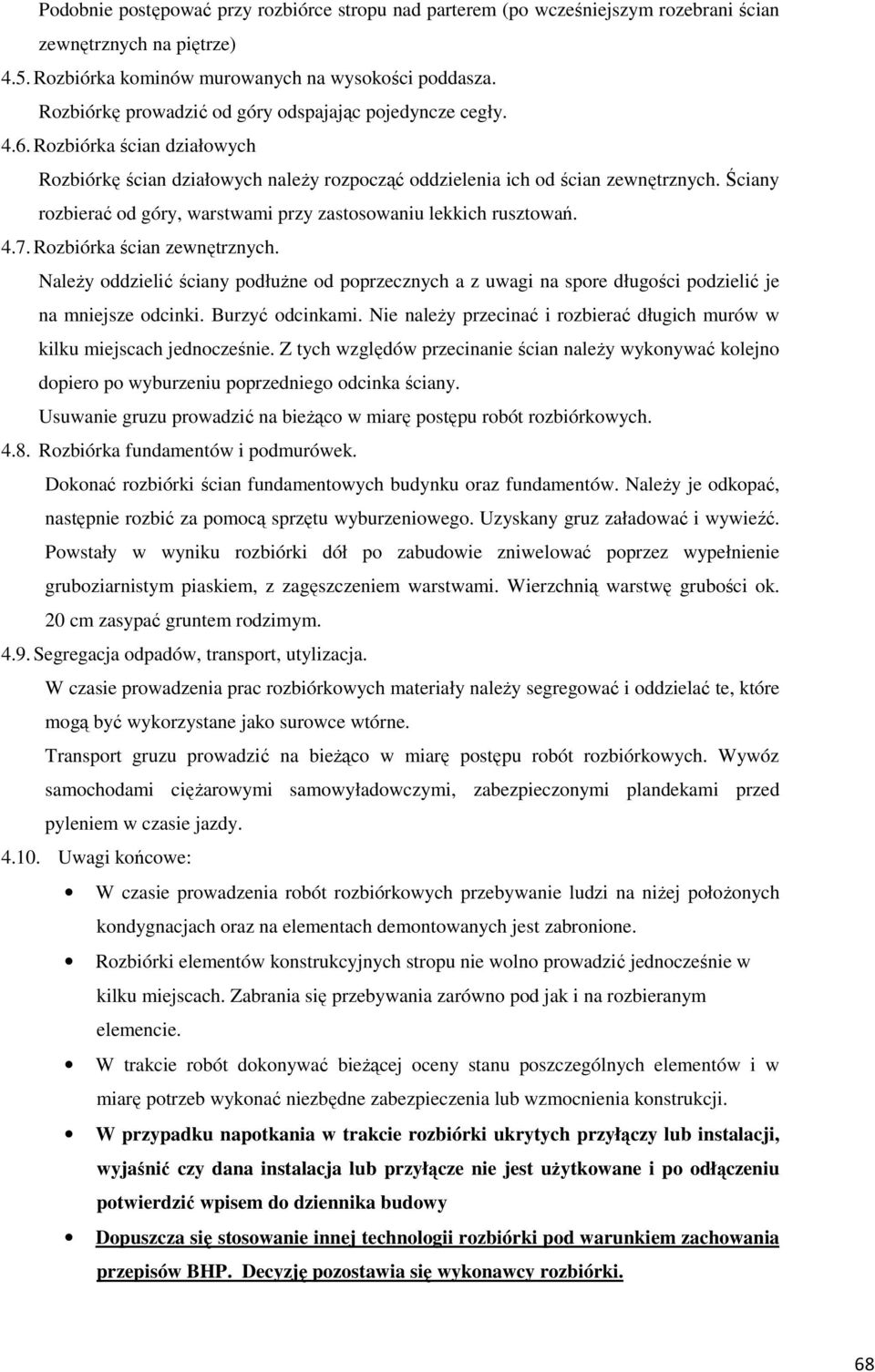

6 Podobnie postępować przy rozbiórce stropu nad parterem (po wcześniejszym rozebrani ścian zewnętrznych na piętrze) 4.5. Rozbiórka kominów murowanych na wysokości poddasza. Rozbiórkę prowadzić od góry odspajając pojedyncze cegły Rozbiórka ścian działowych Rozbiórkę ścian działowych należy rozpocząć oddzielenia ich od ścian zewnętrznych. Ściany rozbierać od góry, warstwami przy zastosowaniu lekkich rusztowań Rozbiórka ścian zewnętrznych. Należy oddzielić ściany podłużne od poprzecznych a z uwagi na spore długości podzielić je na mniejsze odcinki. Burzyć odcinkami. Nie należy przecinać i rozbierać długich murów w kilku miejscach jednocześnie. Z tych względów przecinanie ścian należy wykonywać kolejno dopiero po wyburzeniu poprzedniego odcinka ściany. Usuwanie gruzu prowadzić na bieżąco w miarę postępu robót rozbiórkowych Rozbiórka fundamentów i podmurówek. Dokonać rozbiórki ścian fundamentowych budynku oraz fundamentów. Należy je odkopać, następnie rozbić za pomocą sprzętu wyburzeniowego. Uzyskany gruz załadować i wywieźć. Powstały w wyniku rozbiórki dół po zabudowie zniwelować poprzez wypełnienie gruboziarnistym piaskiem, z zagęszczeniem warstwami. Wierzchnią warstwę grubości ok. 20 cm zasypać gruntem rodzimym Segregacja odpadów, transport, utylizacja. W czasie prowadzenia prac rozbiórkowych materiały należy segregować i oddzielać te, które mogą być wykorzystane jako surowce wtórne. Transport gruzu prowadzić na bieżąco w miarę postępu robót rozbiórkowych. Wywóz samochodami ciężarowymi samowyładowczymi, zabezpieczonymi plandekami przed pyleniem w czasie jazdy Uwagi końcowe: W czasie prowadzenia robót rozbiórkowych przebywanie ludzi na niżej położonych kondygnacjach oraz na elementach demontowanych jest zabronione. Rozbiórki elementów konstrukcyjnych stropu nie wolno prowadzić jednocześnie w kilku miejscach. Zabrania się przebywania zarówno pod jak i na rozbieranym elemencie. W trakcie robót dokonywać bieżącej oceny stanu poszczególnych elementów i w miarę potrzeb wykonać niezbędne zabezpieczenia lub wzmocnienia konstrukcji. W przypadku napotkania w trakcie rozbiórki ukrytych przyłączy lub instalacji, wyjaśnić czy dana instalacja lub przyłącze nie jest użytkowane i po odłączeniu potwierdzić wpisem do dziennika budowy Dopuszcza się stosowanie innej technologii rozbiórki pod warunkiem zachowania przepisów BHP. Decyzję pozostawia się wykonawcy rozbiórki. 68

Ściany rozbierać od góry, warstwami przy zastosowaniu lekkich rusztowań. 4.7. Rozbiórka ścian zewnętrznych.

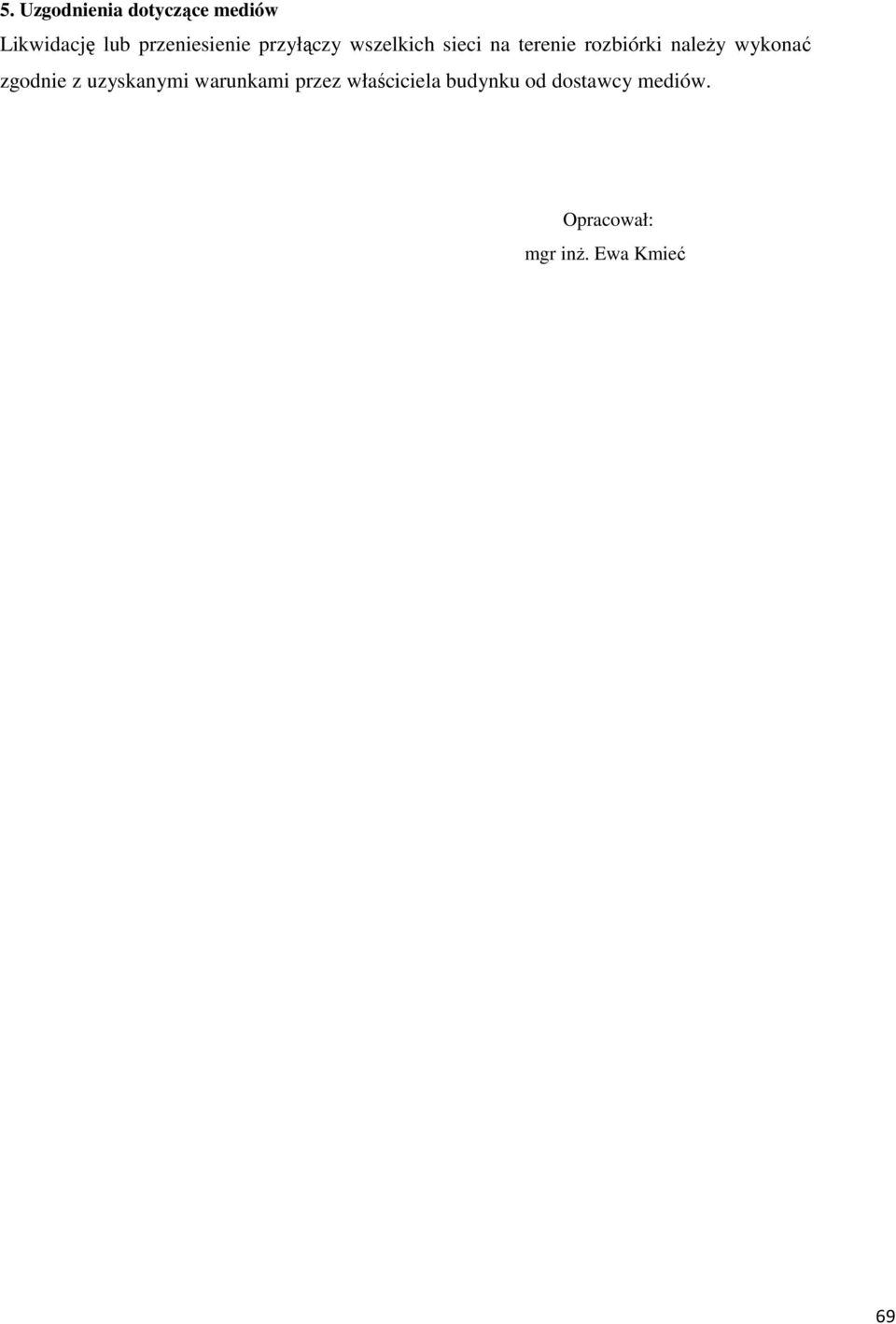

7 5. Uzgodnienia dotyczące mediów Likwidację lub przeniesienie przyłączy wszelkich sieci na terenie rozbiórki należy wykonać zgodnie z uzyskanymi warunkami przez właściciela budynku od dostawcy mediów. Opracował: mgr inż. Ewa Kmieć 69

rozbiórki należy wykonać zgodnie z uzyskanymi warunkami

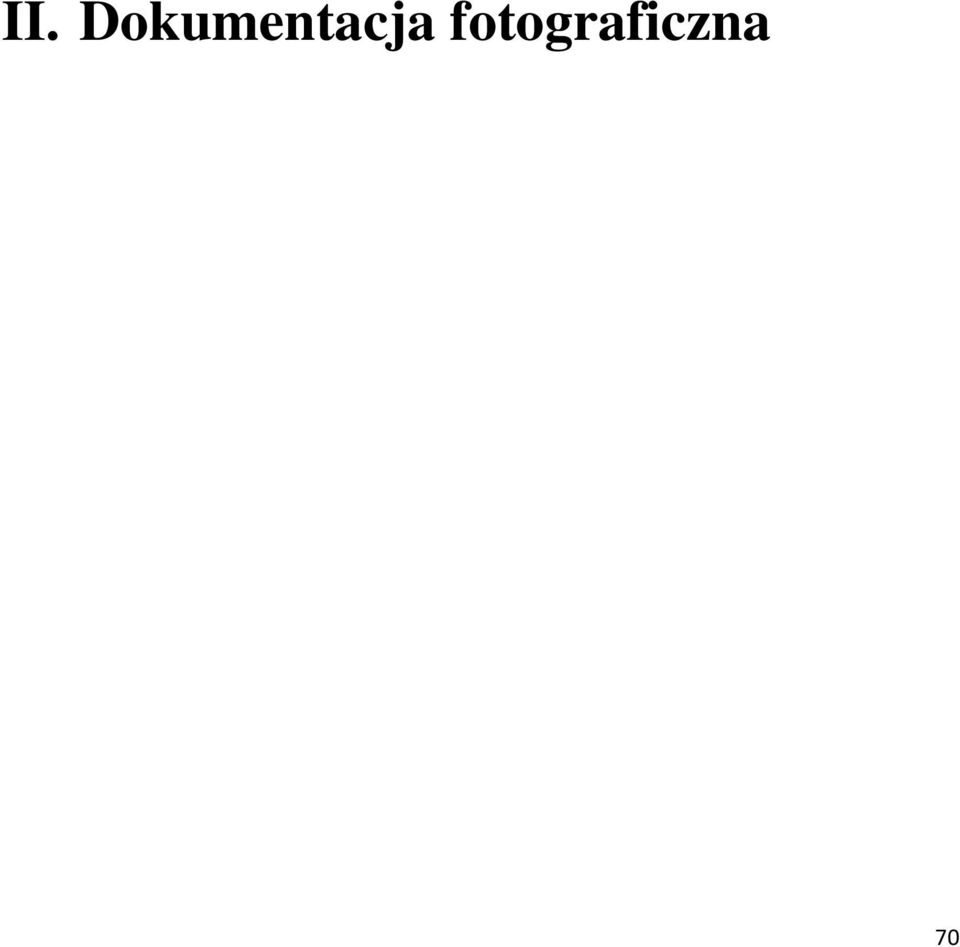

8 II. Dokumentacja fotograficzna 70

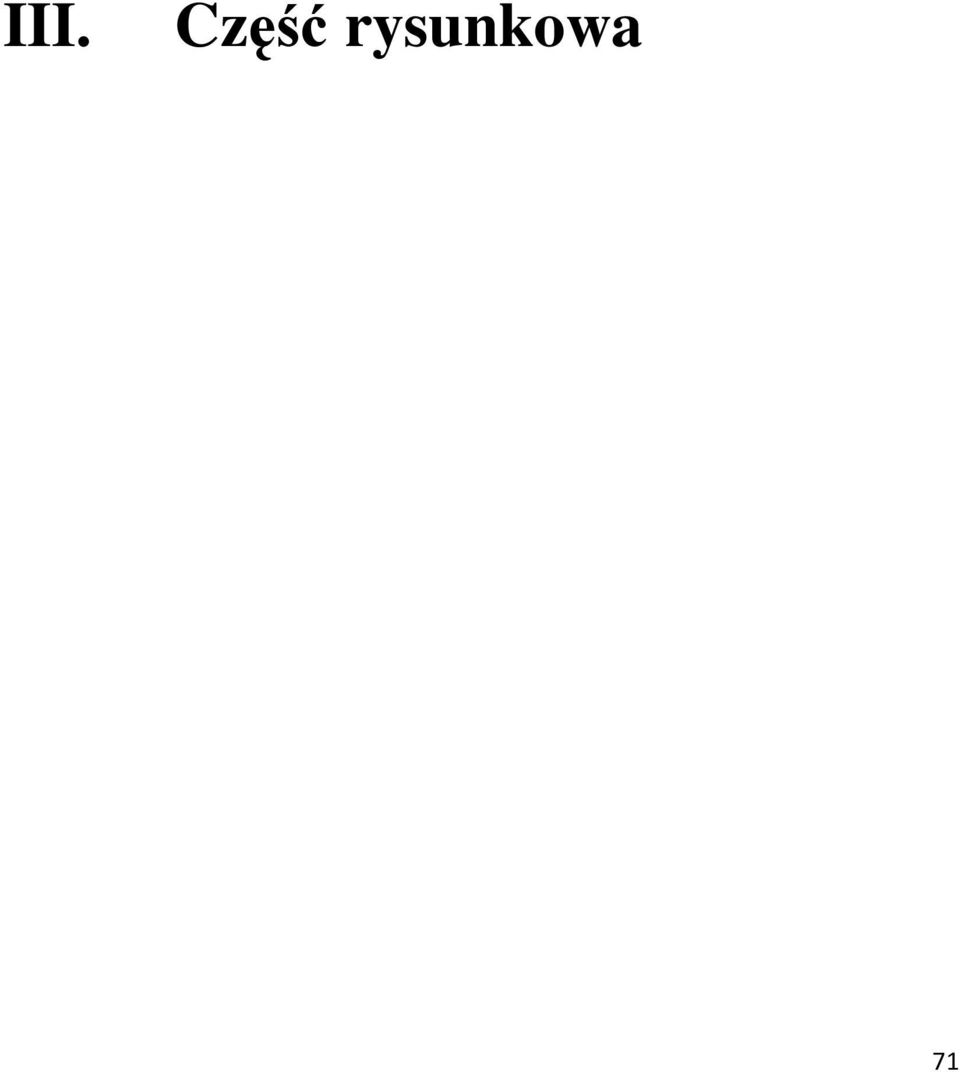

9 III. Część rysunkowa 71
