PROJEKT ROZBIÓRKI. Ostrów Wielkopolski, wrzesień 2017r. mgr inż. Paweł Orleański. inż. Iwona Trzcińska. mgr inż. Magdalena Orleańska- Ordyniak

Transkrypt

1 Zakład Inwestycji Miejskich sc Paweł Orleański, Magdalena Orleańska-Ordyniak Al. Powstańców Wielkopolskich 20 NIP: ; REGON: tel fax PROJEKT ROZBIÓRKI nazwa obiektu budowlanego: ROZBIÓRKA BUDYNKU G i F POWIATOWEGO ZARZĄDU DRÓG W OSTROWIE WIELKOPOLSKIM adres i kategoria obiektu budowlanego oraz jednostka ewidencyjna, obręb, numery działek ewidencyjnych, na których obiekt jest usytuowany: ul. Staszica 1,, kat. obiektu budowlanego: VIII jedn. ew _1 Ostrów Wlkp, obręb 0076 Ostrów Wlkp, dz. nr 33/1, 36/3, 37/1 imię i nazwisko / nazwa inwestora oraz jego adres: Powiatowy Zarząd Dróg w Ostrowie Wielkopolskim ul. Staszica 1, nazwa i adres jednostki projektowania: Zakład Inwestycji Miejskich sc, P. Orleański, M. Orleańska-Ordyniak, Al. Powstańców Wielkopolskich 20 projektanci: branża, zakres opracowania branża konstrukcyjnobudowlana, projektant imię i nazwisko mgr inż. Paweł Orleański specjalność, numer uprawnień Specjalność konstrukcyjno-budowlana UAN /91 podpis branża budowlana, asystent projektanta inż. Iwona Trzcińska branża budowlana, asystent projektanta mgr inż. Magdalena Orleańska- Ordyniak kierownik zespołu projektowego mgr inż. Paweł Orleański UAN /91 Ostrów Wielkopolski, wrzesień 2017r.

2 , ul. Staszica 1 Dz. Nr 33/1, 36/3, 37/1 ZAWARTOŚĆ OPRACOWANIA I. OPIS TECHNICZNY 1. Podstawa opracowania 2. Przedmiot i zakres opracowania 3. Lokalizacja budynków 4. Opis budynków do rozbiórki 5. Opis zakresu robót rozbiórkowych, kolejność ich wykonywania 6. Segregacja odpadów, transport, utylizacja 7. Informacja dotycząca planu BIOZ 8. Załączniki formalno - prawne II. DOKUMENTACJA FOTOGRAFICZNA III. CZĘŚĆ GRAFICZNA 1. Plan sytuacyjny skala 1:500 rys. nr 1 2. Rzut parteru budynek G skala 1:50 rys. nr 2 3. Rzut parteru budynek F skala 1:50 rys. nr 3 4. Przekrój A-A, B-B, budynek G skala 1:50 rys. nr 4 5. Przekrój A-A, B-B, budynek F skala 1:50 rys. nr 5 6. Elewacje budynek G skala 1:100 rys. nr 6 7. Elewacje budynek F skala 1:100 rys. nr 7 2 z 13

3 , ul. Staszica 1 Dz. Nr 33/1, 36/3, 37/1 I. OPIS TECHNICZNY 1. PODSTAWA OPRACOWANIA 1.1. Zlecenie inwestora Wizja lokalna Inwentaryzacja budowlana Dokumentacja fotograficzna. 2. PRZEDMIOT I ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt rozbiórki istniejących budynków oznaczonych na planie sytuacyjnym (rys. nr 1) jako G i F, zlokalizowanych przy ul. Staszica 1 w Ostrowie Wielkopolskim, na działce nr 33/1, 36/3 oraz 37/1. Opracowanie określa kolejność prac rozbiórkowych oraz bezpieczny sposób ich przeprowadzenia. 3. LOKALIZACJA BUDYNKU Obiekt budowlany objęty zakresem opracowania zlokalizowany jest w Ostrowie Wielkopolskim, przy ul. Staszica 1, na działkach o numerze 33/1, 36/3 oraz 37/1. Budynek G sąsiaduje bezpośrednio z istniejącym budynkiem A i jest usytuowany od strony jego elewacji północnej. Budynek F sąsiaduje bezpośrednio z istniejącym budynkiem B i jest zlokalizowany od strony jego elewacji wschodniej. Wjazd na posesję z ulicy Staszica. Na działkach znajdują się oprócz wspomnianych budynków G i F, budynki oznaczone jako A i B oraz budynki C, D i E, zgodnie z rysunkiem nr 1 Plan sytuacyjny. 4. OPIS BUDYNKU DO ROZBIÓRKI Obiekt: Powierzchnia Budynek G, jednokondygnacyjny, niepodpiwniczony 31,25 [m2] zabudowy: Kubatura budynku: Wysokość 113 [m3] 2,83 m 3 z 13

4 , ul. Staszica 1 Dz. Nr 33/1, 36/3, 37/1 budynku: Fundamenty: Ściany: Dach: Elewacja: Stolarka drzwiowa Fundament betonowy Ceramiczne Dach z płyt żelbetowych. Budynek nieocieplony, wykończenie z tynku cementowo wapiennego. Okna drewniane. i okienna Instalacje: Skrzydła drzwiowe metalowe/drewniane. Elektryczna Obiekt: Powierzchnia Budynek F, jednokondygnacyjny, niepodpiwniczony 59,01 [m2] zabudowy: Kubatura budynku: Wysokość 196,00 [m3] 2,99 (3,54) m budynku: Fundamenty: Ściany: Dach: Elewacja: Stolarka drzwiowa Fundament betonowy Ceramiczne Dach o konstrukcji drewnianej jednospadowy pokryty papą. Budynek nieocieplony, wykończenie z tynku cementowo wapiennego. Okno metalowe. i okienna Instalacje: Skrzydła drzwiowe metalowe/drzwiowe. Elektryczna, centralnego ogrzewania, wod-kan 5. OPIS ZAKRESU ROBÓT ROZBIÓRKOWYCH, KOLEJNOŚĆ ICH WYKONYWANIA 5.1 ROZBIÓRKA PRZYŁĄCZY, PRZEWODÓW I URZĄDZEŃ ISTALACYJNYCH Do rozbiórki instalacji i urządzeń elektrycznych (budynek G i F ) oraz centralnego ogrzewania i wodociągowej (budynek F ) można przystąpić dopiero po potwierdzeniu, że wszystkie te instalacje zostały odłączone od sieci wewnętrznej zasilanej z budynku głównego. Fakt odłączenia należy potwierdzić odpowiednim wpisem w dzienniku rozbiórki. Demontaż instalacji powinien być wykonywany przez pracowników budowlanych odpowiednich specjalności. Rozbiórkę instalacji elektrycznej należy rozpocząć od odłączenia urządzeń zasilanych energią elektryczną oraz demontażu opraw oświetleniowych, wyłączników, gniazd wtykowych, tablic rozdzielczych, itp. Następnie przystąpić do demontażu przewodów i kabli elektrycznych. 4 z 13

5 , ul. Staszica 1 Dz. Nr 33/1, 36/3, 37/1 5.2 ROZBIÓRKA BUDYNKU Rozbiórka stolarki okiennej i drzwiowej. Skrzydła drzwiowe należy zabezpieczyć listwami w celu zapobieżenia przed otwarciem w trakcie demontażu i transportu Rozbiórka kominów. Brak kominów Rozbiórka dachu. Rozbiórkę dachu w budynku G należy rozpocząć od rozebrania elementów rynien, rur spustowych, obróbek blacharskich, pokrycia papowego następnie przystąpić do demontażu płyt żelbetowych. Rozbiórkę dachu w budynku F należy rozpocząć od elementów nad powierzchnią, jak kominy, ścianki kolankowe, wywiewki kanalizacyjne oraz zdemontowanie rur spustowych, rynien, obróbek blacharskich itp., usuwając je na ziemię. Dalej zdemontować należy pokrycie dachu. Po rozebraniu pokrycia dachu, należy usunąć poszycie z łat lub desek, przy czym rozbiórkę drewnianych elementów dachu powinna wykonywać brygada cieśli z pomocnikami. Przed rozbiórką konstrukcji dachu należy dokonać jej przeglądu w celu wzmocnienia bardzo osłabionych elementów nośnych, aby nie nastąpiło zawalenie się dachu. Rozbiórkę rozpoczyna się od krokwi, płatwi, kleszczy, stolców i murłat. Wszystkie zagrzybione elementy drewniane z rozbiórki należy bezwzględnie spalić Rozbiórka ścianek działowych Przystępując do rozebrania ścian działowych należy odkuć tynk, a następnie ściankę rozbierać od góry warstwami. Ścianki działowe rozbierać z lekkich przestawnych rusztowań, a cały gruz usuwać poza budynek. Nie wolno przewracać ścianek działowych Rozbiórka murów 5 z 13

6 , ul. Staszica 1 Dz. Nr 33/1, 36/3, 37/1 Rozbiórkę należy wykonywać kilofami lub urządzeniami mechanicznymi. Rozbiórkę należy wykonywać warstwami poziomymi, a poszczególne elementy (płyty) należy usuwać na ziemię. Ściany rozbiera się od górnej warstwy. Zgodnie z wymaganiami bhp robotnicy zatrudnieni przy rozbiórce ścian powinni pracować w pasach ochronnych umocowanych w sposób zabezpieczający ich przed spadkiem na ziemię Rozbiórka posadzki i fundamentu. Należy rozebrać posadzki i ściany fundamentowe. Prace należy prowadzić do głębokości posadowienia fundamentów, tak aby w ziemi nie pozostały żadne elementy zabudowy. Powstałe w wyniku rozbiórki doły zniwelować przez zasypanie ich piaskiem lub żwirem o zagęszczeniu I d=0, PRACE PORZĄDKOWE Po wykonaniu wszystkich prac związanych z rozbiórką i wywiezieniu wszystkich materiałów rozbiórkowych, teren należy uporządkować. UWAGI: Teren rozbiórki należy oznaczyć tablicami ostrzegawczymi o prowadzonych robotach. Na całym obszarze objętym opracowaniem podczas robót rozbiórkowych zastosowanie mają przepisy BHP dla prac rozbiórkowych. Bezpośrednio przed przystąpieniem do prac rozbiórkowych wykonujący ją pracownicy powinni zostać przeszkoleni z zakresu BHP oraz poinformowani o zamierzonym harmonogramie i technologii prac. Każdy pracownik powinien posiadać ważne badania specjalistyczne. Zakłada się, że odpad porozbiórkowy będzie wywożony z terenu rozbiórki na bieżąco. Gruz porozbiórkowy betonowy należy wywieźć na koncesjonowane składowisko odpadów a stal do koncesjonowanego punktu skupu złomu. W obrębie przedmiotowej nieruchomości należy bezwzględnie sprawdzić przebieg instalacji i sieci. Od chwili prowadzenia robót rozbiórkowych przez cały czas ich trwania aż do całkowitego ich zakończenia wymaga się stałego monitorowania terenu rozbiórki oraz zabezpieczenia przed dostępem na jego teren osób nieupoważnionych. 6 z 13

7 , ul. Staszica 1 Dz. Nr 33/1, 36/3, 37/1 Roboty rozbiórkowe będą prowadzone sposobem mechanicznym i ręcznym. Zabrania się prowadzenia prac rozbiórkowych podczas deszczu, śniegu i silnego wiatru. Znajdujące się w pobliżu drzewa należy zabezpieczyć przed ich uszkodzeniami. Z chwilą rozpoczęcia robót należy pilnie zabezpieczyć w sposób trwały wszystkie odsłonięte wyłazy, wpusty kanalizacyjne. Należy zabezpieczyć elewację budynku mieszkalnego przed zniszczeniem lub uszkodzeniem podczas prac rozbiórkowych. Wszelkie uszkodzenia powstałe na działkach nr 33/1, 36/3 oraz 37/1 związane z transportem podczas wykonywania robót przez Wykonawcę, powinny zostać naprawione przez Wykonawcę na jego koszt. Transport materiałów budowlanych oraz przejazd sprzętu może być prowadzony w dni robocze w godz do SEGREGACJA ODPADÓW, TRANSPORT, UTYLIZACJA W czasie prowadzenia prac rozbiórkowych materiały należy segregować i oddzielać te, które mogą być wykorzystane jako surowce wtórne, jak np. elementy metalowe, cegły, drewno. Materiały nie nadające się do odzysku należy potraktować jako odpad i poddać utylizacji. Osobnej segregacji podlegają materiały szkodliwe dla środowiska do których należą: papa, asfalt, tworzywa sztuczne (np. styropian, wykładziny PCV). Poddać je należy utylizacji w wyspecjalizowanych do tego jednostkach. Po zakończeniu utylizacji firma zajmująca się utylizacją powinna przedstawić odpowiedni dokument potwierdzający usunięcie materiału zgodnie z prawem. Segregować osobno należy również szkło, które stanowi materiał niebezpieczny. Wywóz materiałów rozbiórkowych należy prowadzić na bieżąco w miarę postępu robót rozbiórkowych. Gruz przewozić samochodami ciężarowymi samowyładowczymi, zabezpieczonymi plandekami przed pyleniem w czasie jazdy, czy też siatką przed odrywaniem się drobnych części lotnych. W przypadku pozostałych materiałów sprawdzić każdorazowo bezpieczeństwo ładunku przed przypadkowym wypadnięciem z pojazdu. 7. INFORMACJA DOTYCZĄCA PLANU BIOZ 7.1 Podstawa opracowania Na podstawie art. 20 ust. 1 pkt 1b Ustawy Prawo budowlane (Dz.U. nr 163 poz. 1364, z 2005r, z późniejszymi zmianami) sporządza się informację na temat planu BIOZ. 7.2 Zakres opracowania 7 z 13

8 , ul. Staszica 1 Dz. Nr 33/1, 36/3, 37/1 Informacje sporządzono w oparciu o Rozporządzenie Ministra Infrastruktury w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia z dnia 23 czerwca 2003r., (Dz.U. nr 120 poz 1126, z 2003r, z późniejszymi zmianami). Informacja dotyczy rozbiórki przedmiotowego obiektu budowlanego, objętego niniejszym projektem. 7.3 Strona tytułowa: Dane zawarto na stronie tytułowej projektu rozbiórki. 7.4 Część opisowa: Zakres robót dla całego zamierzenia budowlanego i kolejność realizacji według punktu 5 niniejszego opracowania Wykaz istniejących obiektów budowlanych: Budynek A, Budynek B, Budynek C, Budynek D, Budynek F do rozbiórki, Budynek G do rozbiórki Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: Odsłonięte włazy studzienek, otwarta studnia chłonna, Niezabezpieczony teren budowy przed dostępem osób trzecich Przewidywane zagrożenia występujące podczas realizacji robót rozbiórkowych: a. upadek przedmiotów z wysokości, b. upadek pracownika z wysokości, c. potrącenia pracownika przez środek transportu lub urządzenie mechaniczne bądź przenoszony element, d. przygniecenie pracownika przez wadliwie składowane materiały budowlane, 8 z 13

9 , ul. Staszica 1 Dz. Nr 33/1, 36/3, 37/ e. porażenie prądem, f. otwarte włazy do studni. Wskazanie sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji szczególnie niebezpiecznych robót. Każdy pracownik ma obowiązek zapoznać się z przedstawionymi przez kierownika budowy instruktażami: na wypadek zagrożenia, awarii, pożaru, upadku pracownika z wysokości, potrącenia pracownika przez środek transportu lub urządzenie mechaniczne bądź przenoszony element, przygniecenie pracownika przez wadliwie składowane materiały budowlane Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie: a. właściwe ogrodzenie terenu rozbiórki, b. ścisłe wykonywanie robót na podstawie poleceń kierownika budowy, c. ścisłe wdrożenie projektu robót rozbiórkowych, d. wykonanie dróg i przejść dla pieszych i transportu ciężarowego, e. właściwe urządzenie terenu składu materiału porozbiórkowego, jego sukcesywny wywóz i stały nadzór, f. przeprowadzenie właściwych szkoleń i instruktarzy stanowiskowych dla pracowników, g. sporządzenie przez Inwestora i wdrożenie planu BIOZ na budowie wraz ze szczególnym położeniem nacisku na wyznaczenie stref niebezpiecznych i miejsc składowania odpadów porozbiórkowych. 8. ZAŁĄCZNIKI FORMALNO-PRAWNE a. kserokopia uprawnień projektanta, b. kserokopia zaświadczenia projektanta o wpisie do Izby Budowlanej, Ostrów Wielkopolski, wrzesień 2017r. 9 z 13

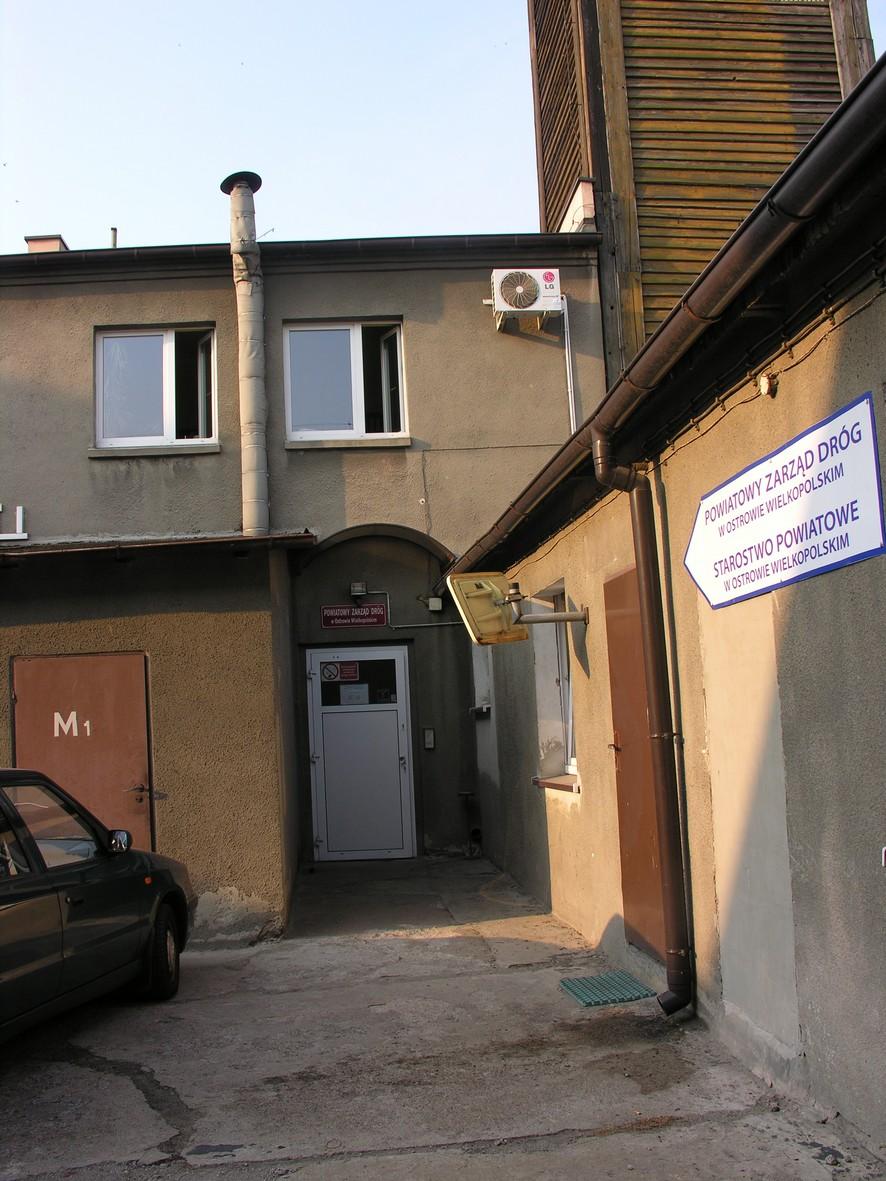

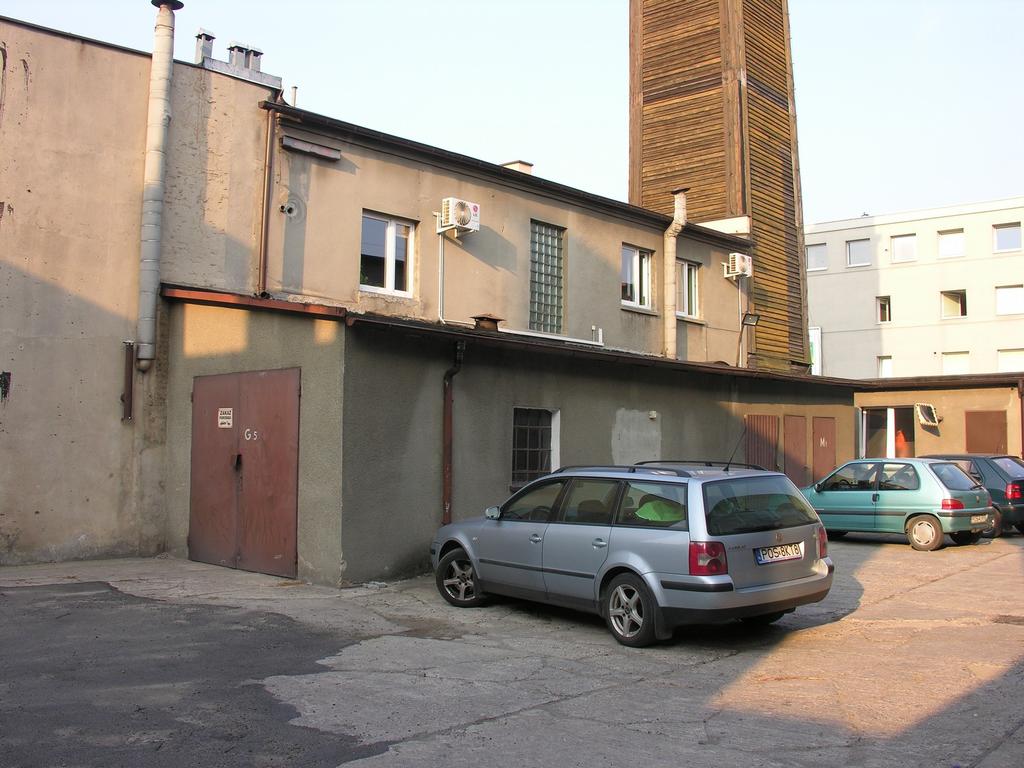

10 , ul. Staszica 1 Dz. Nr 33/1, 36/3, 37/1 II. DOKUMENTACJA FOTOGRAFICZNA Budynek G Budynek G 10 z 13
