1 INSTRUKCJA MONTAŻOWA DLA BRAMY 9000 SLI PROIMPEX Sp. z o.o. ul. Chełmżyńska 10 B Warszawa Tel.: Fax: proimpex@proimpex.com.pl MANUAL NO.: / RELEASE 4

2 SPIS TREŚCI STRONA: WIDOK OGÓLNY SLI UKŁAD WYWAŻENIA WYMIARY INSTALACYJNE SLI WYKONANIE POSADZKI W OTWORZE WYKONANIE KONSTRUKCJI STALOWEJ-POŁĄCZENIA WYKONANIE KONSTRUKCJI STALOWEJ-USTAWIENIE DLA SLI POPRAWNE MOCOWANIE PROWADNIC PROWADNICE BRAM / KĄTOWNIKI MONTAŻOWE-DOKŁADNE WYMIARY MONTAŻ KĄTOWNIKA MONTAŻOWEGO MONTAŻ PROWADNIC PIONOWYCH MONTAŻ PROWADNIC POZIOMYCH MONTAŻ OGRANICZNIKA MONTAŻ KĄTOWNIKA DO PODWIESZENIA PROWADNIC PRZYKŁADY SKRZYDEŁ BRAMY 9000F/FPD G/GPD M/MPD MONTAŻ SEKCJI MONTAŻ ZAWIASÓW MODEL 9000 SLI (STANDARDOWE ZAWIASY DOLNE) MONTAŻ ZAWIASÓW MODEL 9000 SLI (ZAWIASY DOLNE WZMOCNIONE) ZAWIASY DO DRZWI PRZEJŚCIOWYCH ZAWIASY WZMOCNIONE URZĄDZENIE BLOKUJĄCE BRAMĘ W PRZYPADKU PĘKNIĘCIA LINKI NAWOJ..7.5 MONTAŻ UKŁADU WYWAŻENIA, PODPORY Z ŁOŻYSKIEM MONTAŻ UKŁADU WYWAŻENIA, DODATKOWE PODPORY WAŁKA MONTAŻ UKŁADU WYWAŻENIA, WAŁEK / SPRĘŻYNY MONTAŻ UKŁADU WYWAŻENIA, ZAKŁADANIE LINEK NAWOJOWYCH MONTAŻ UKŁADU WYWAŻENIA, TABELA DOBORU BĘBNÓW NAWOJOWYCH MONTAŻ UKŁADU WYWAŻENIA, TABLICZKA ZNAMIONOWA SPRĘŻYN MONTAŻ UKŁADU WYWAŻENIA, NAKRĘCANIE SPRĘŻYN PODWÓJNY UKŁAD WYWAŻENIA URZĄDZENIE BLOKUJĄCE BRAMĘ W PRZYPADKU PĘKNIĘCIA SPRĘŻYNY KOŁOWRÓT ŁAŃCUCHOWY LINKA POCIĄGOWA UCHWYT / ZAMEK MODEL 9000F-9000M UCHWYT MODEL 9000G ZAMEK ZATRZASKOWY

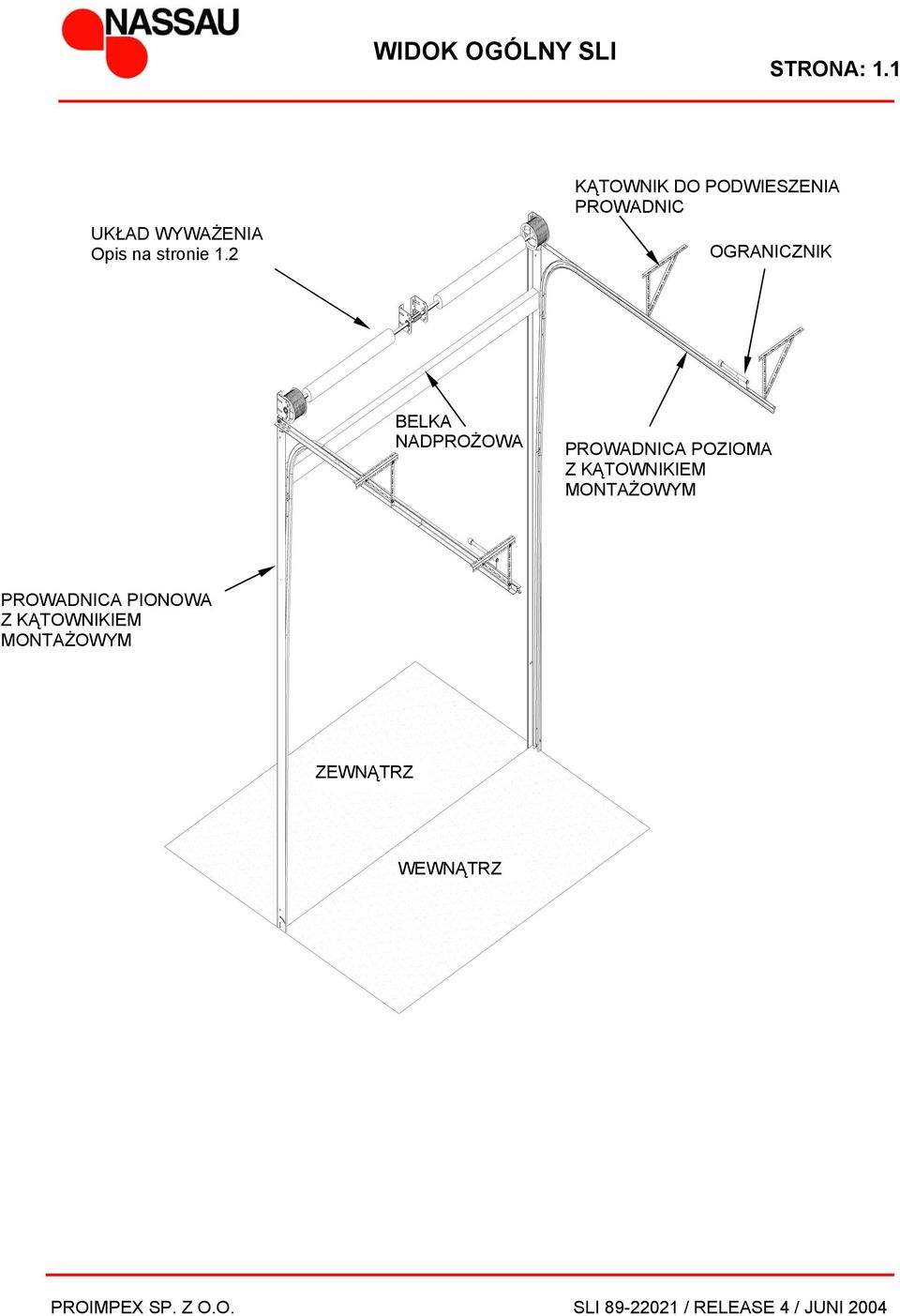

3 WIDOK OGÓLNY SLI STRONA: 1.1 UKŁAD WYWAŻENIA Opis na stronie 1.2 KĄTOWNIK DO PODWIESZENIA PROWADNIC OGRANICZNIK BELKA NADPROŻOWA PROWADNICA POZIOMA Z KĄTOWNIKIEM MONTAŻOWYM PROWADNICA PIONOWA Z KĄTOWNIKIEM MONTAŻOWYM ZEWNĄTRZ WEWNĄTRZ

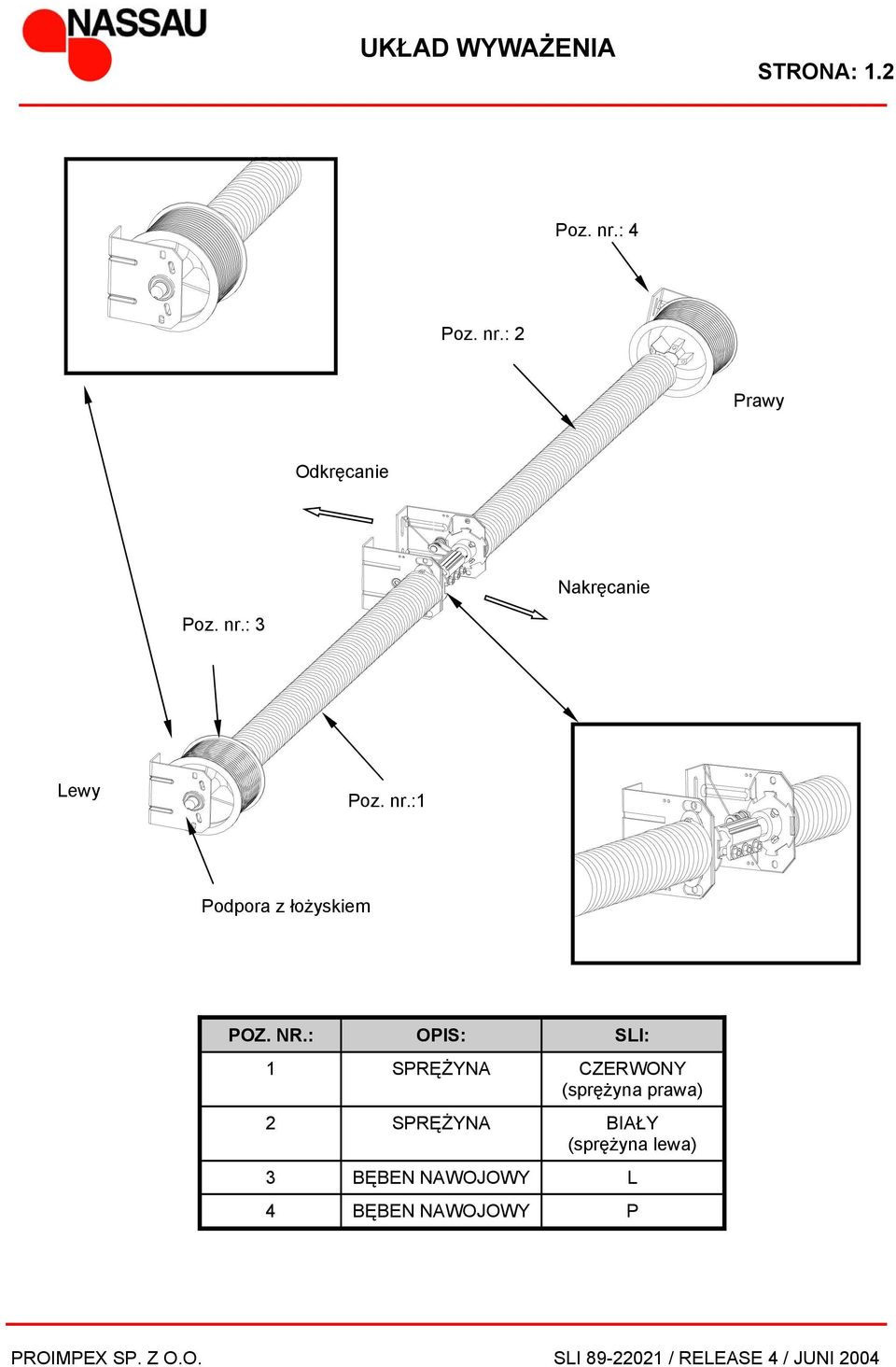

4 UKŁAD WYWAŻENIA STRONA: 1.2 Poz. nr.: 4 Poz. nr.: 2 Prawy Odkręcanie Nakręcanie Poz. nr.: 3 Lewy Poz. nr.:1 Podpora z łożyskiem POZ. NR.: OPIS: SLI: 1 SPRĘŻYNA CZERWONY (sprężyna prawa) 2 SPRĘŻYNA BIAŁY (sprężyna lewa) 3 BĘBEN NAWOJOWY L 4 BĘBEN NAWOJOWY P

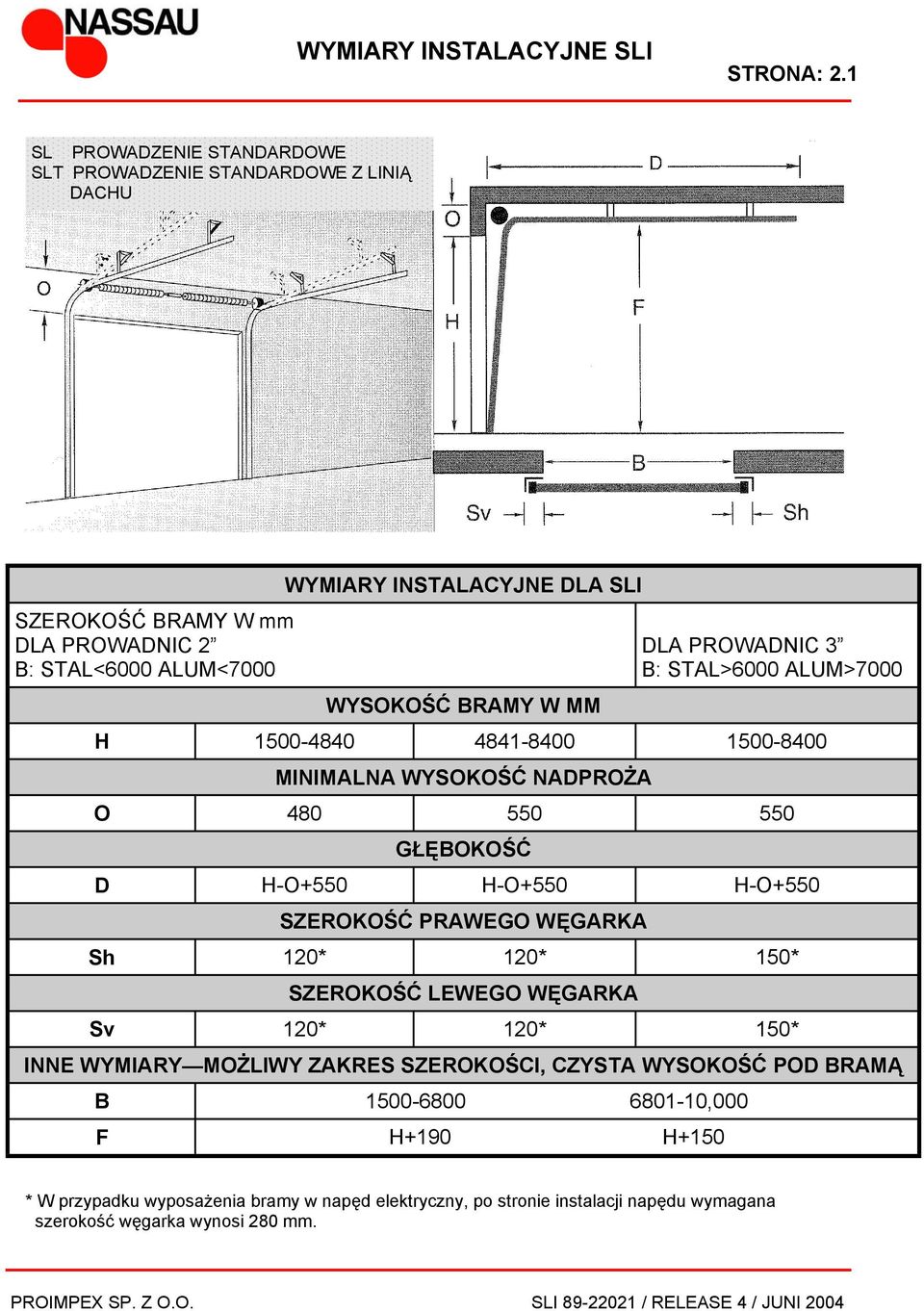

5 WYMIARY INSTALACYJNE SLI STRONA: 2.1 SL PROWADZENIE STANDARDOWE SLT PROWADZENIE STANDARDOWE Z LINIĄ DACHU SZEROKOŚĆ BRAMY W mm DLA PROWADNIC 2 B: STAL<6000 ALUM<7000 WYMIARY INSTALACYJNE DLA SLI WYSOKOŚĆ BRAMY W MM DLA PROWADNIC 3 B: STAL>6000 ALUM>7000 H MINIMALNA WYSOKOŚĆ NADPROŻA O GŁĘBOKOŚĆ D H-O+550 H-O+550 H-O+550 SZEROKOŚĆ PRAWEGO WĘGARKA Sh 120* 120* 150* SZEROKOŚĆ LEWEGO WĘGARKA Sv 120* 120* 150* INNE WYMIARY MOŻLIWY ZAKRES SZEROKOŚCI, CZYSTA WYSOKOŚĆ POD BRAMĄ B ,000 F H+190 H+150 * W przypadku wyposażenia bramy w napęd elektryczny, po stronie instalacji napędu wymagana szerokość węgarka wynosi 280 mm.

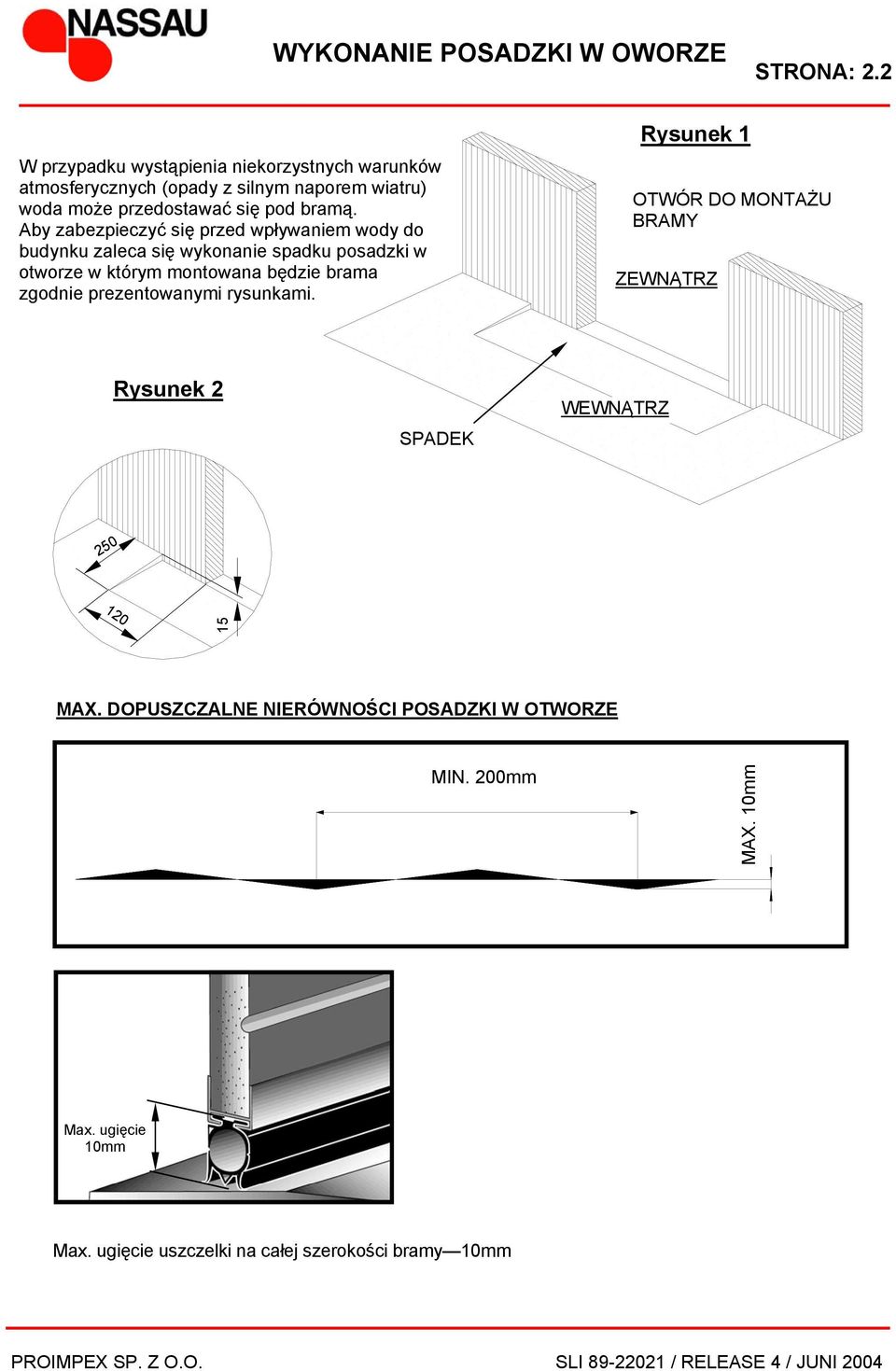

6 WYKONANIE POSADZKI W OWORZE STRONA: 2.2 W przypadku wystąpienia niekorzystnych warunków atmosferycznych (opady z silnym naporem wiatru) woda może przedostawać się pod bramą. Aby zabezpieczyć się przed wpływaniem wody do budynku zaleca się wykonanie spadku posadzki w otworze w którym montowana będzie brama zgodnie prezentowanymi rysunkami. Rysunek 1 OTWÓR DO MONTAŻU BRAMY ZEWNĄTRZ Rysunek 2 SPADEK WEWNĄTRZ MAX. DOPUSZCZALNE NIERÓWNOŚCI POSADZKI W OTWORZE MIN. 200mm MAX. 10mm Max. ugięcie 10mm Max. ugięcie uszczelki na całej szerokości bramy 10mm

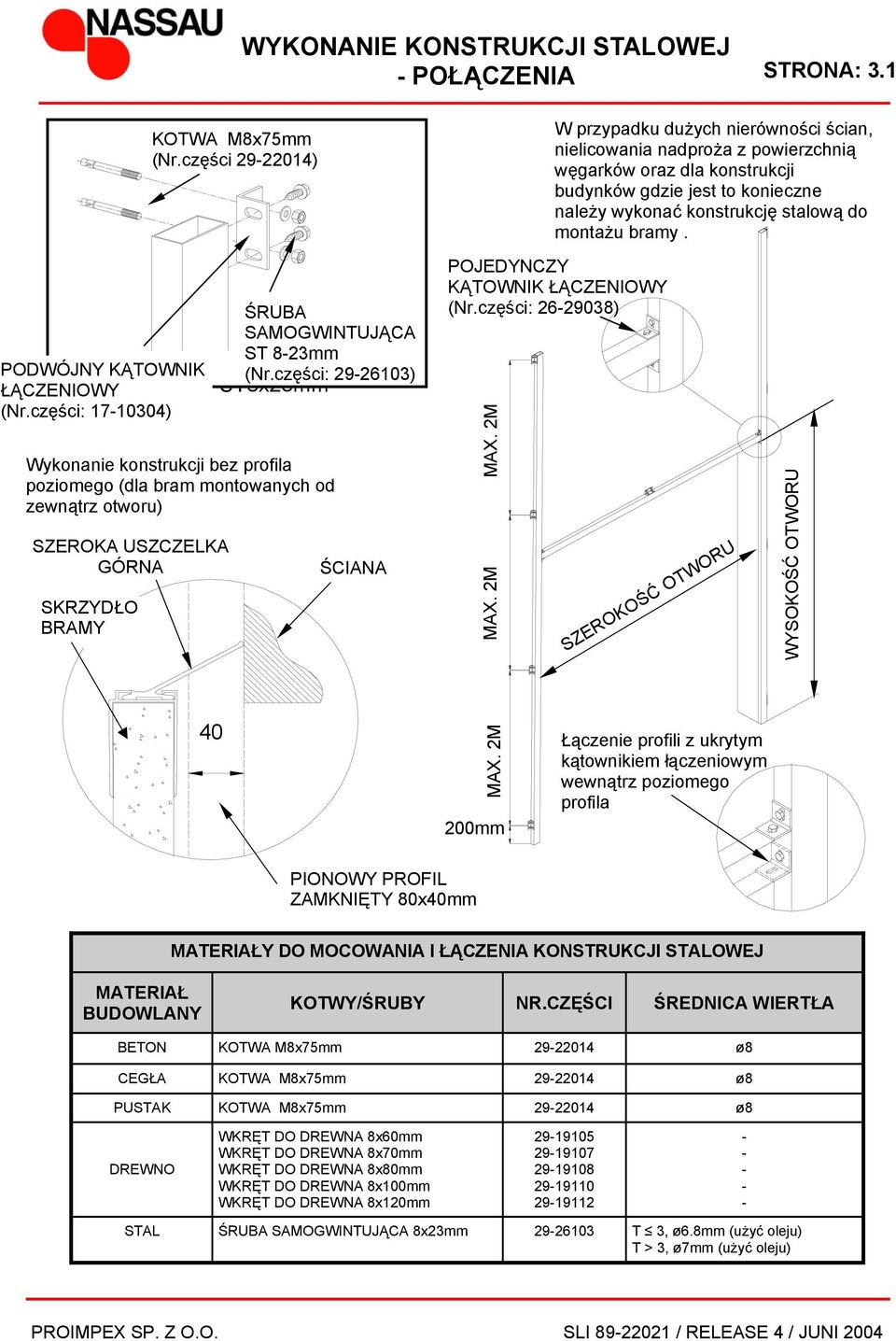

7 WYKONANIE KONSTRUKCJI STALOWEJ - POŁĄCZENIA STRONA: 3.1 PODWÓJNY KĄTOWNIK ŁĄCZENIOWY (Nr.części: ) KOTWA M8x75mm (Nr.części ) ŚRUBA SELVSKÆREND SAMOGWINTUJĄCA E SKRUE ST 8-23mm (Nr.części: ) ST8x23mm Wykonanie konstrukcji bez profila poziomego (dla bram montowanych od zewnątrz otworu) SZEROKA USZCZELKA GÓRNA SKRZYDŁO BRAMY ŚCIANA W przypadku dużych nierówności ścian, nielicowania nadproża z powierzchnią węgarków oraz dla konstrukcji budynków gdzie jest to konieczne należy wykonać konstrukcję stalową do montażu bramy. POJEDYNCZY KĄTOWNIK ŁĄCZENIOWY (Nr.części: ) MAX. 2M MAX. 2M SZEROKOŚĆ OTWORU WYSOKOŚĆ OTWORU 40 MAX. 2M 200mm Łączenie profili z ukrytym kątownikiem łączeniowym wewnątrz poziomego profila PIONOWY PROFIL ZAMKNIĘTY 80x40mm MATERIAŁY DO MOCOWANIA I ŁĄCZENIA KONSTRUKCJI STALOWEJ MATERIAŁ BUDOWLANY KOTWY/ŚRUBY NR.CZĘŚCI ŚREDNICA WIERTŁA BETON KOTWA M8x75mm ø8 CEGŁA KOTWA M8x75mm ø8 PUSTAK KOTWA M8x75mm ø8 DREWNO WKRĘT DO DREWNA 8x60mm WKRĘT DO DREWNA 8x70mm WKRĘT DO DREWNA 8x80mm WKRĘT DO DREWNA 8x100mm WKRĘT DO DREWNA 8x120mm STAL ŚRUBA SAMOGWINTUJĄCA 8x23mm T 3, ø6.8mm (użyć oleju) T > 3, ø7mm (użyć oleju)

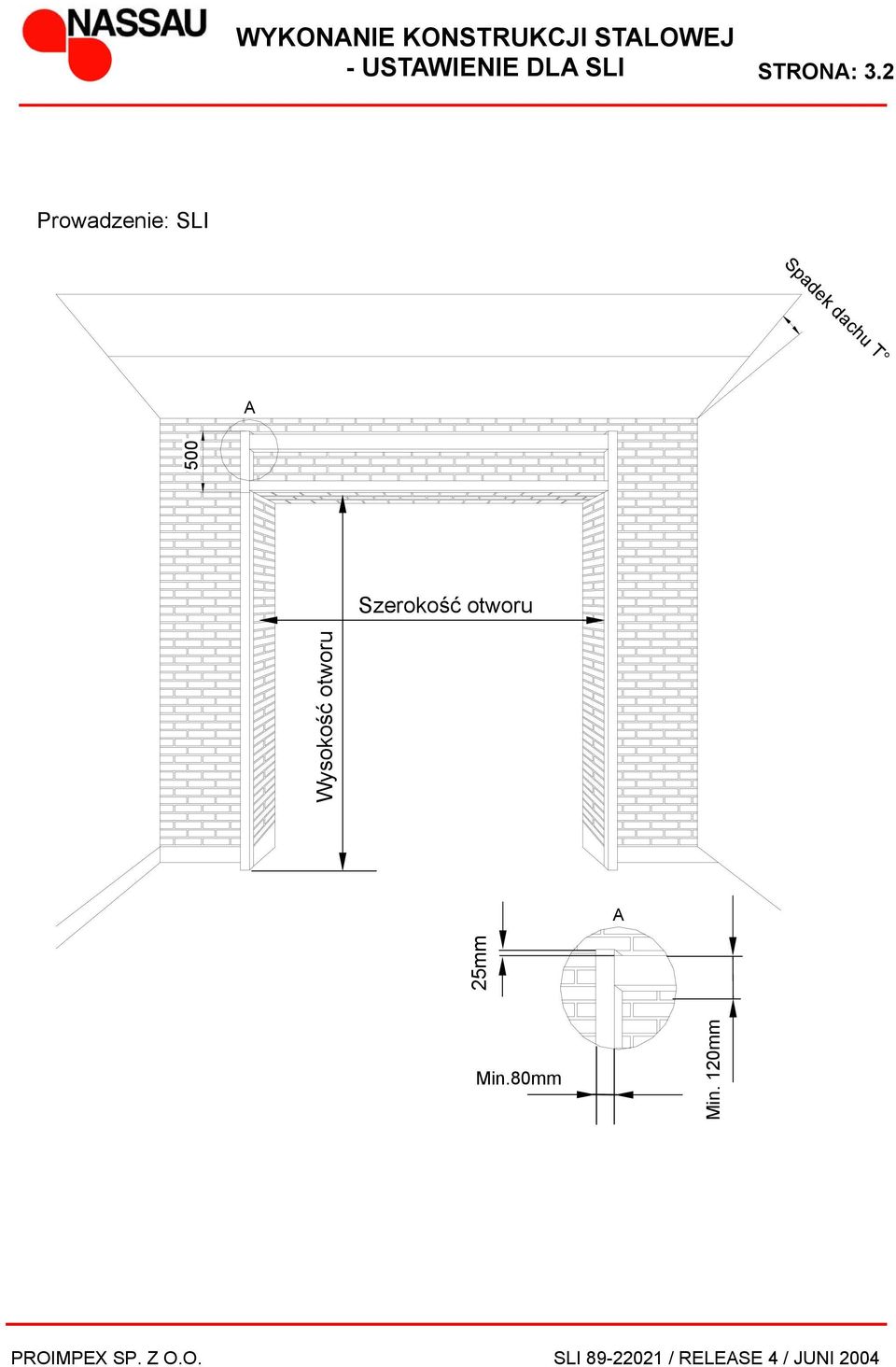

8 WYKONANIE KONSTRUKCJI STALOWEJ - USTAWIENIE DLA SLI STRONA: 3.2 Prowadzenie: SLI Spadek dachu T A Wysokość otworu 500 Szerokość otworu A 25mm Min.80mm Min. 120mm

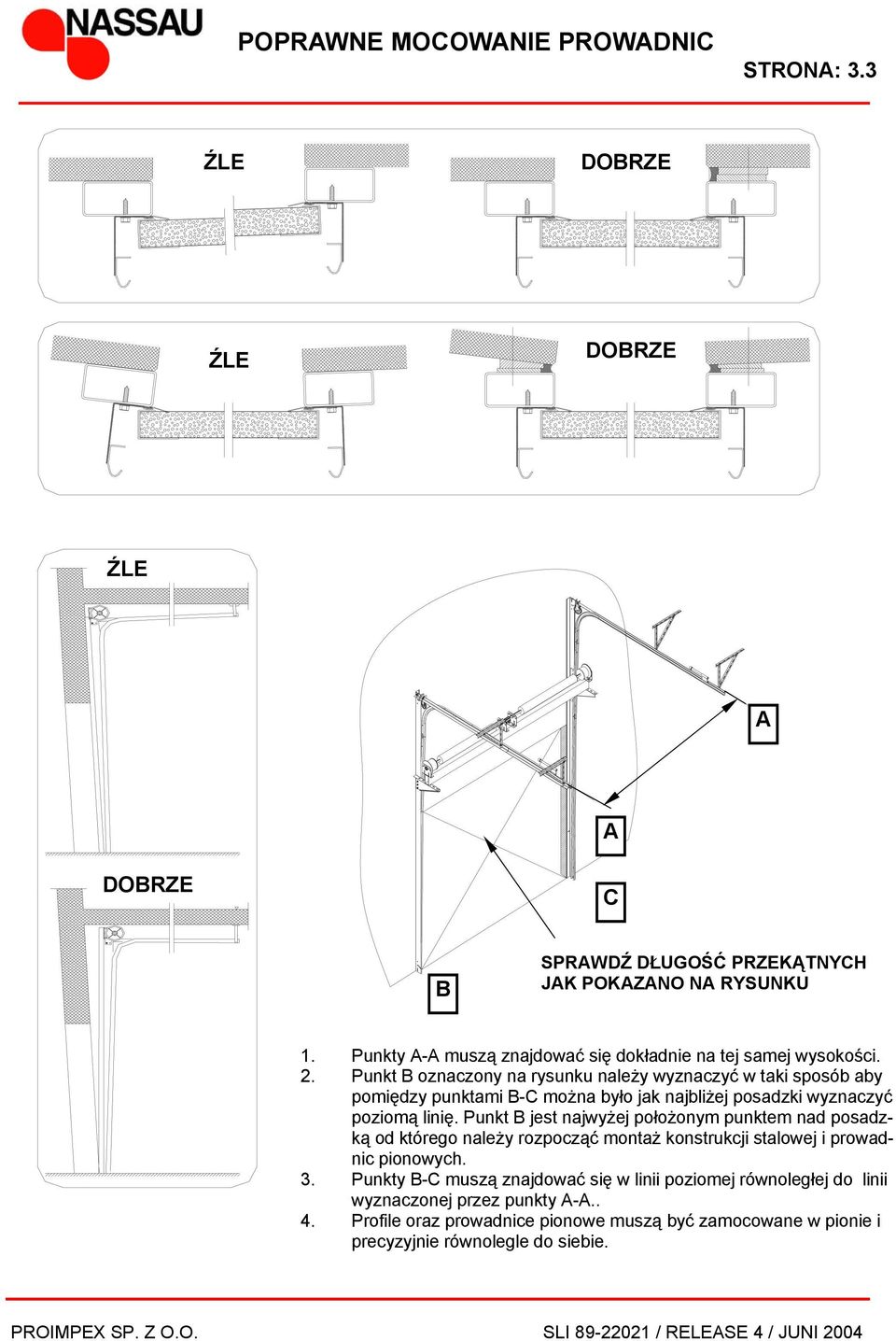

9 POPRAWNE MOCOWANIE PROWADNIC STRONA: 3.3 ŹLE DOBRZE ŹLE DOBRZE ŹLE A A DOBRZE C B SPRAWDŹ DŁUGOŚĆ PRZEKĄTNYCH JAK POKAZANO NA RYSUNKU 1. Punkty A-A muszą znajdować się dokładnie na tej samej wysokości. 2. Punkt B oznaczony na rysunku należy wyznaczyć w taki sposób aby pomiędzy punktami B-C można było jak najbliżej posadzki wyznaczyć poziomą linię. Punkt B jest najwyżej położonym punktem nad posadzką od którego należy rozpocząć montaż konstrukcji stalowej i prowadnic pionowych. 3. Punkty B-C muszą znajdować się w linii poziomej równoległej do linii wyznaczonej przez punkty A-A.. 4. Profile oraz prowadnice pionowe muszą być zamocowane w pionie i precyzyjnie równolegle do siebie.

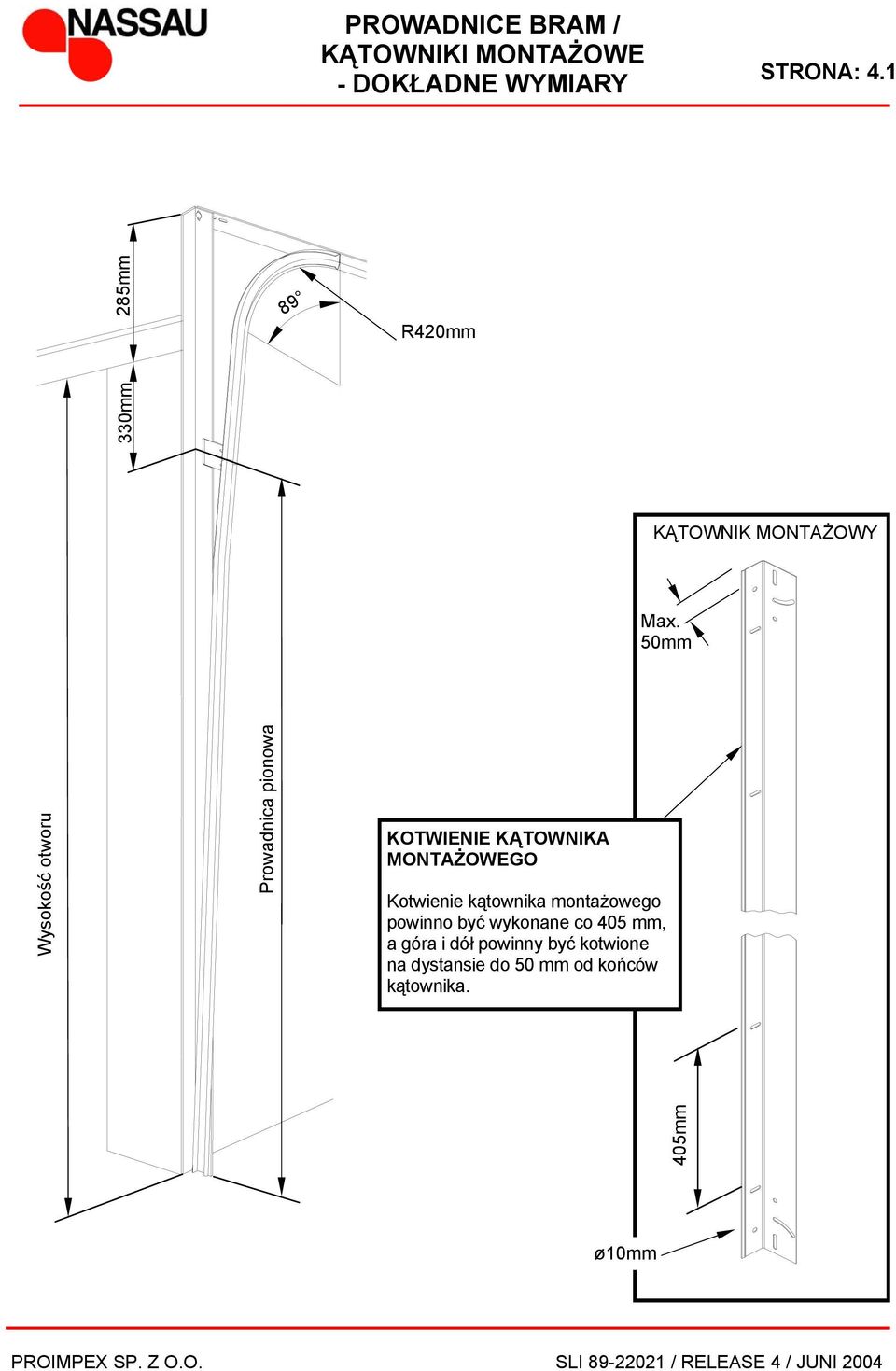

10 PROWADNICE BRAM / KĄTOWNIKI MONTAŻOWE - DOKŁADNE WYMIARY STRONA: mm 285mm 89 R420mm KĄTOWNIK MONTAŻOWY Max. 50mm 405mm Wysokość otworu Prowadnica pionowa KOTWIENIE KĄTOWNIKA MONTAŻOWEGO Kotwienie kątownika montażowego powinno być wykonane co 405 mm, a góra i dół powinny być kotwione na dystansie do 50 mm od końców kątownika. ø10mm

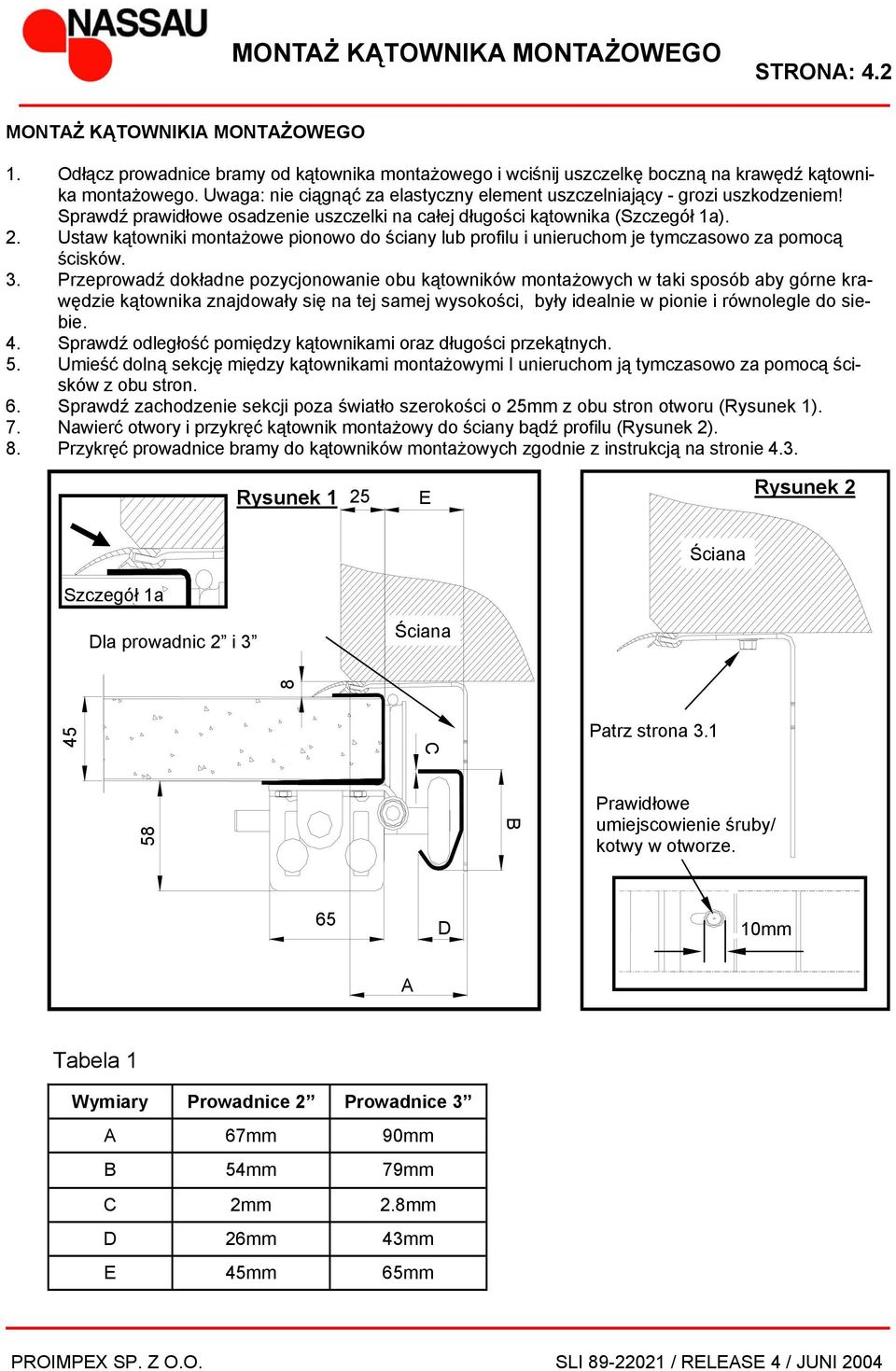

11 MONTAŻ KĄTOWNIKA MONTAŻOWEGO STRONA: 4.2 MONTAŻ KĄTOWNIKIA MONTAŻOWEGO 1. Odłącz prowadnice bramy od kątownika montażowego i wciśnij uszczelkę boczną na krawędź kątownika montażowego. Uwaga: nie ciągnąć za elastyczny element uszczelniający - grozi uszkodzeniem! Sprawdź prawidłowe osadzenie uszczelki na całej długości kątownika (Szczegół 1a). 2. Ustaw kątowniki montażowe pionowo do ściany lub profilu i unieruchom je tymczasowo za pomocą ścisków. 3. Przeprowadź dokładne pozycjonowanie obu kątowników montażowych w taki sposób aby górne krawędzie kątownika znajdowały się na tej samej wysokości, były idealnie w pionie i równolegle do siebie. 4. Sprawdź odległość pomiędzy kątownikami oraz długości przekątnych. 5. Umieść dolną sekcję między kątownikami montażowymi I unieruchom ją tymczasowo za pomocą ścisków z obu stron. 6. Sprawdź zachodzenie sekcji poza światło szerokości o 25mm z obu stron otworu (Rysunek 1). 7. Nawierć otwory i przykręć kątownik montażowy do ściany bądź profilu (Rysunek 2). 8. Przykręć prowadnice bramy do kątowników montażowych zgodnie z instrukcją na stronie 4.3. Rysunek 1 25 E Rysunek 2 Ściana Szczegół 1a Dla prowadnic 2 i 3 Ściana 8 45 C Patrz strona B Prawidłowe umiejscowienie śruby/ kotwy w otworze. 65 D 10mm A Tabela 1 Wymiary Prowadnice 2 Prowadnice 3 A 67mm 90mm B 54mm 79mm C 2mm 2.8mm D 26mm 43mm E 45mm 65mm

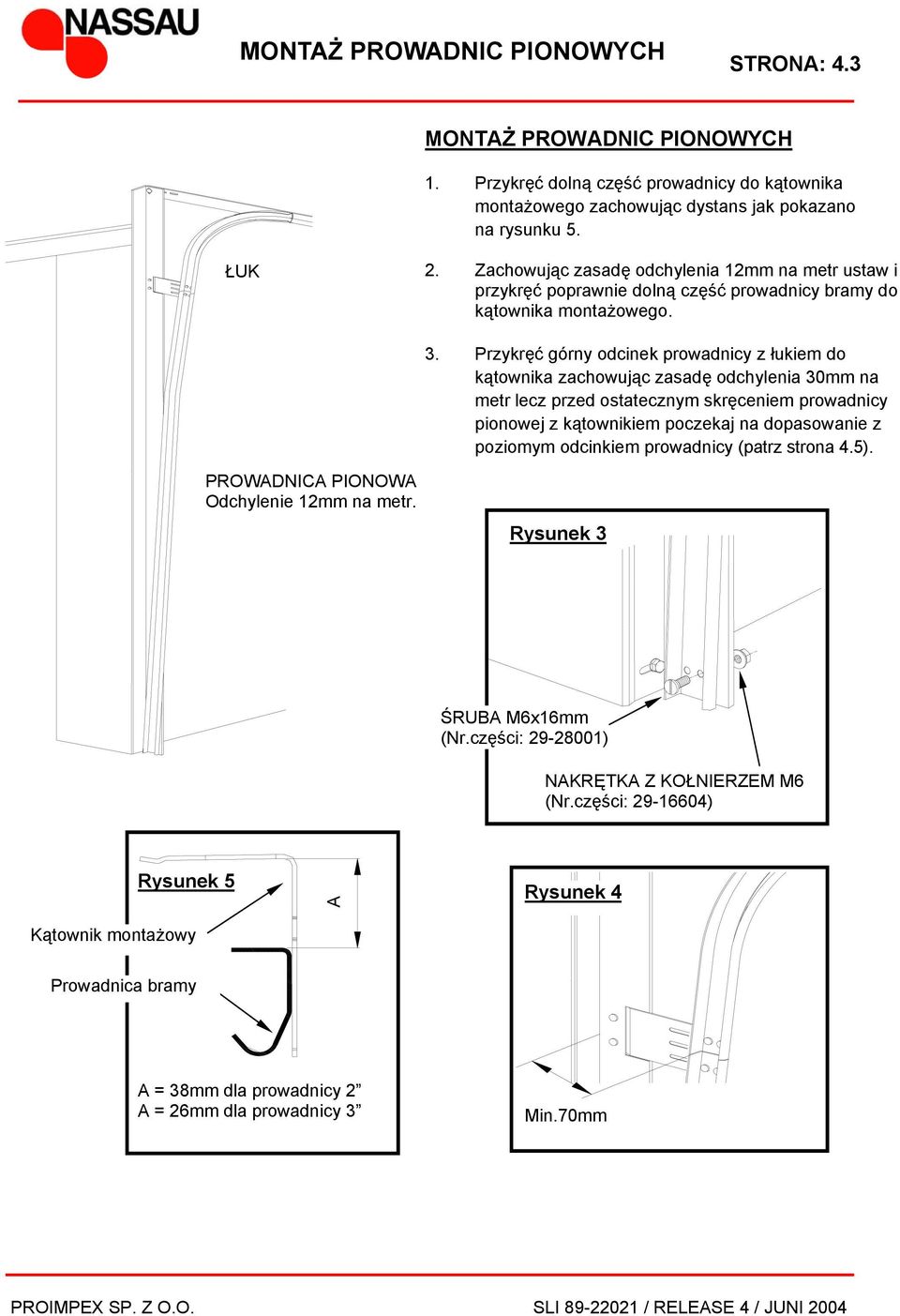

12 MONTAŻ PROWADNIC PIONOWYCH STRONA: 4.3 MONTAŻ PROWADNIC PIONOWYCH 1. Przykręć dolną część prowadnicy do kątownika montażowego zachowując dystans jak pokazano na rysunku 5. ŁUK 2. Zachowując zasadę odchylenia 12mm na metr ustaw i przykręć poprawnie dolną część prowadnicy bramy do kątownika montażowego. 3. Przykręć górny odcinek prowadnicy z łukiem do kątownika zachowując zasadę odchylenia 30mm na metr lecz przed ostatecznym skręceniem prowadnicy pionowej z kątownikiem poczekaj na dopasowanie z poziomym odcinkiem prowadnicy (patrz strona 4.5). PROWADNICA PIONOWA Odchylenie 12mm na metr. Rysunek 3 ŚRUBA M6x16mm (Nr.części: ) NAKRĘTKA Z KOŁNIERZEM M6 (Nr.części: ) Rysunek 5 Kątownik montażowy A Rysunek 4 Prowadnica bramy A = 38mm dla prowadnicy 2 A = 26mm dla prowadnicy 3 Min.70mm

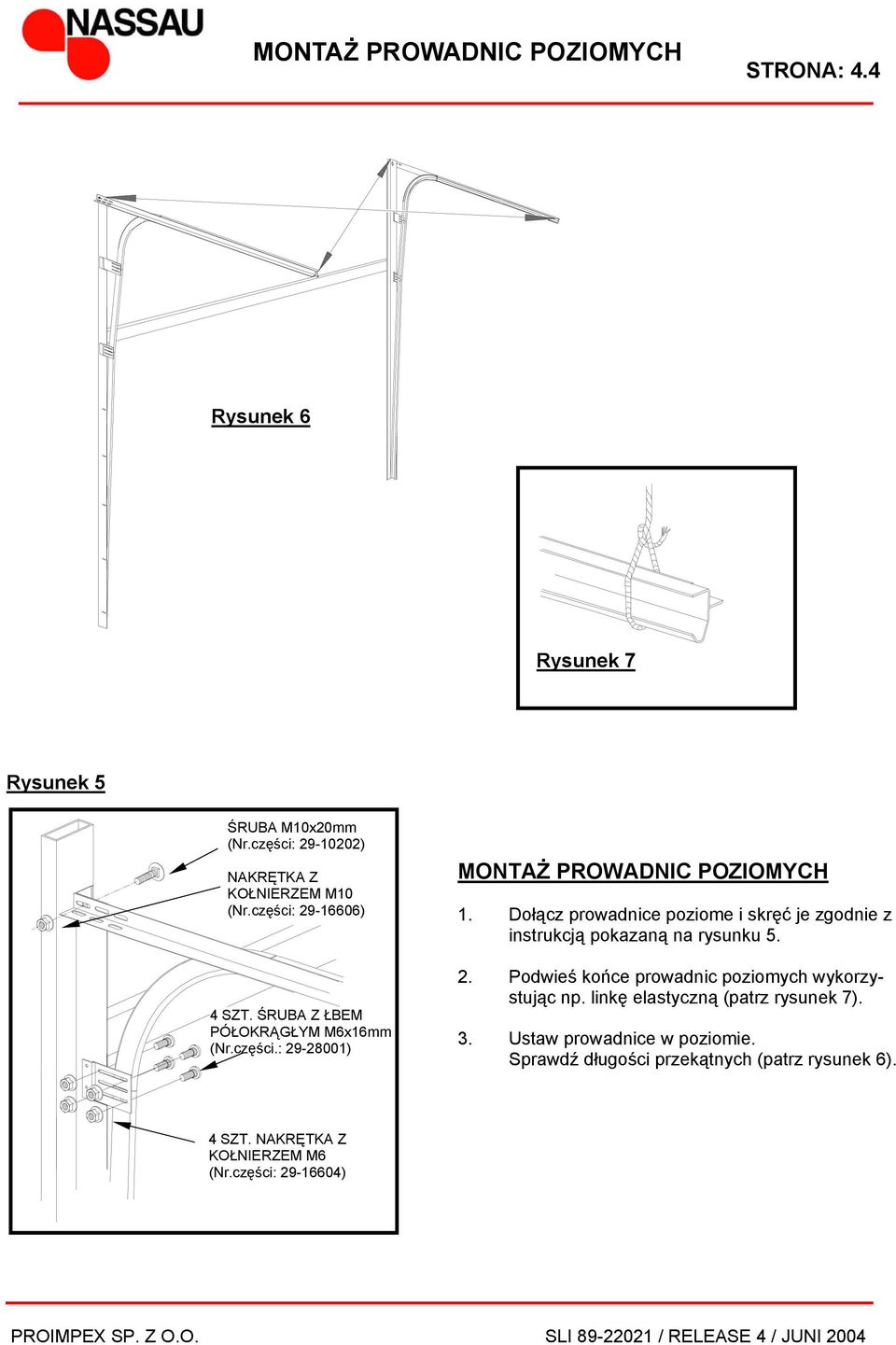

13 MONTAŻ PROWADNIC POZIOMYCH STRONA: 4.4 Rysunek 6 Rysunek 7 Rysunek 5 ŚRUBA M10x20mm (Nr.części: ) NAKRĘTKA Z KOŁNIERZEM M10 (Nr.części: ) 4 SZT. ŚRUBA Z ŁBEM PÓŁOKRĄGŁYM M6x16mm (Nr.części.: ) MONTAŻ PROWADNIC POZIOMYCH 1. Dołącz prowadnice poziome i skręć je zgodnie z instrukcją pokazaną na rysunku Podwieś końce prowadnic poziomych wykorzystując np. linkę elastyczną (patrz rysunek 7). 3. Ustaw prowadnice w poziomie. Sprawdź długości przekątnych (patrz rysunek 6). 4 SZT. NAKRĘTKA Z KOŁNIERZEM M6 (Nr.części: )

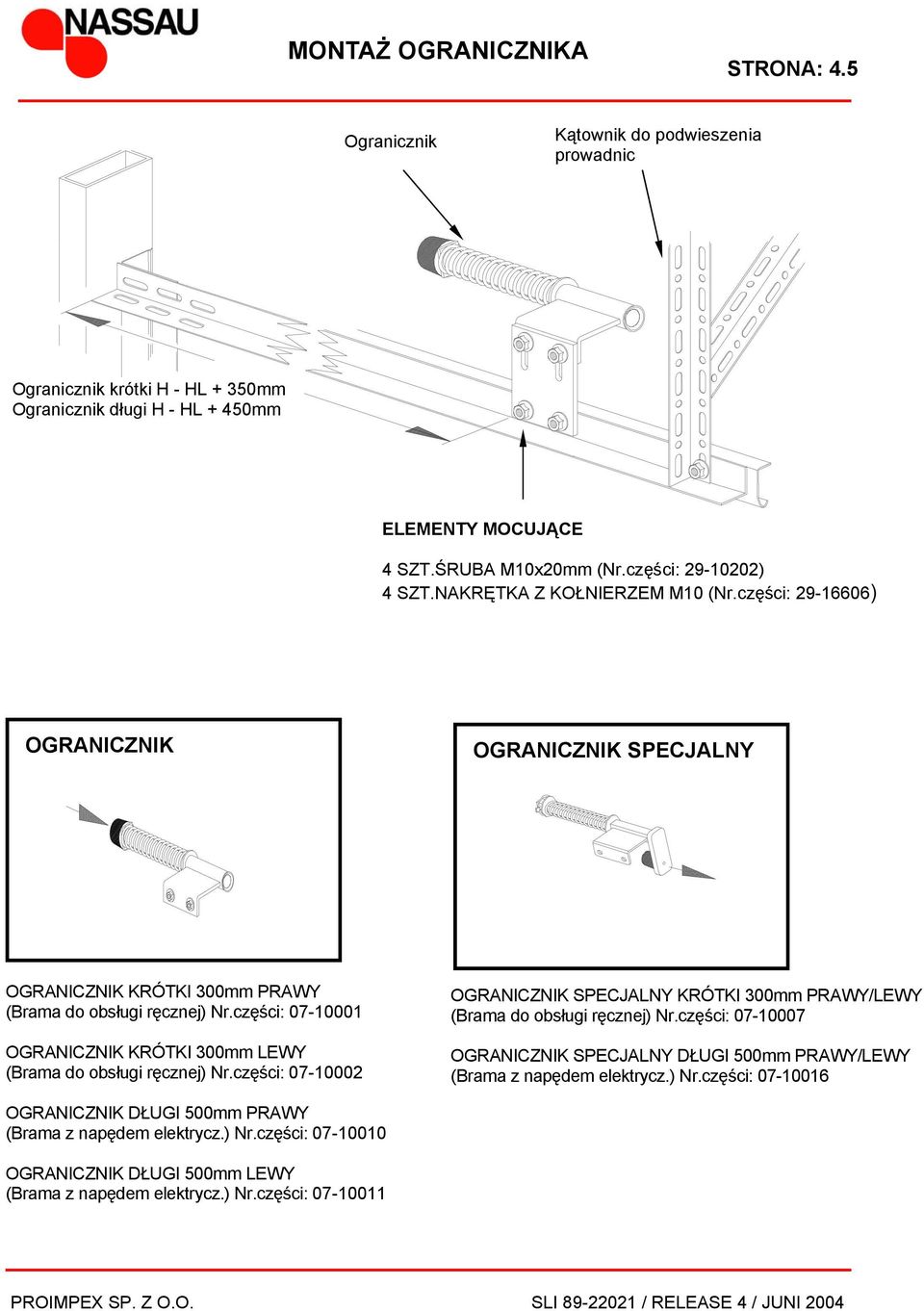

14 MONTAŻ OGRANICZNIKA STRONA: 4.5 Ogranicznik Kątownik do podwieszenia prowadnic Ogranicznik krótki H - HL + 350mm Ogranicznik długi H - HL + 450mm ELEMENTY MOCUJĄCE 4 SZT.ŚRUBA M10x20mm (Nr.części: ) 4 SZT.NAKRĘTKA Z KOŁNIERZEM M10 (Nr.części: ) OGRANICZNIK OGRANICZNIK SPECJALNY OGRANICZNIK KRÓTKI 300mm PRAWY (Brama do obsługi ręcznej) Nr.części: OGRANICZNIK KRÓTKI 300mm LEWY (Brama do obsługi ręcznej) Nr.części: OGRANICZNIK SPECJALNY KRÓTKI 300mm PRAWY/LEWY (Brama do obsługi ręcznej) Nr.części: OGRANICZNIK SPECJALNY DŁUGI 500mm PRAWY/LEWY (Brama z napędem elektrycz.) Nr.części: OGRANICZNIK DŁUGI 500mm PRAWY (Brama z napędem elektrycz.) Nr.części: OGRANICZNIK DŁUGI 500mm LEWY (Brama z napędem elektrycz.) Nr.części:

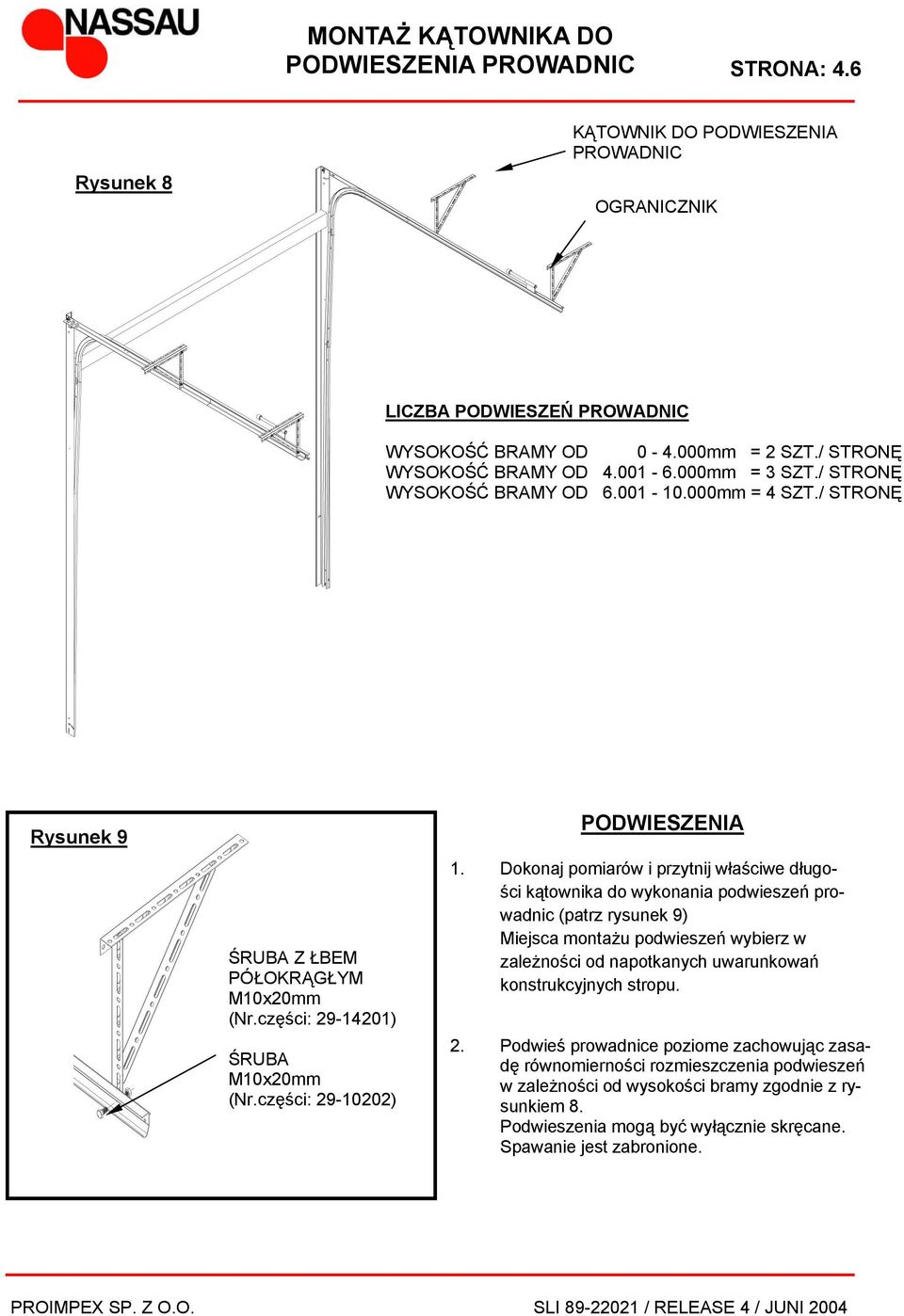

15 MONTAŻ KĄTOWNIKA DO PODWIESZENIA PROWADNIC STRONA: 4.6 Rysunek 8 KĄTOWNIK DO PODWIESZENIA PROWADNIC OGRANICZNIK LICZBA PODWIESZEŃ PROWADNIC WYSOKOŚĆ BRAMY OD mm = 2 SZT./ STRONĘ WYSOKOŚĆ BRAMY OD mm = 3 SZT./ STRONĘ WYSOKOŚĆ BRAMY OD mm = 4 SZT./ STRONĘ Rysunek 9 ŚRUBA Z ŁBEM PÓŁOKRĄGŁYM M10x20mm (Nr.części: ) ŚRUBA M10x20mm (Nr.części: ) PODWIESZENIA 1. Dokonaj pomiarów i przytnij właściwe długości kątownika do wykonania podwieszeń prowadnic (patrz rysunek 9) Miejsca montażu podwieszeń wybierz w zależności od napotkanych uwarunkowań konstrukcyjnych stropu. 2. Podwieś prowadnice poziome zachowując zasadę równomierności rozmieszczenia podwieszeń w zależności od wysokości bramy zgodnie z rysunkiem 8. Podwieszenia mogą być wyłącznie skręcane. Spawanie jest zabronione.

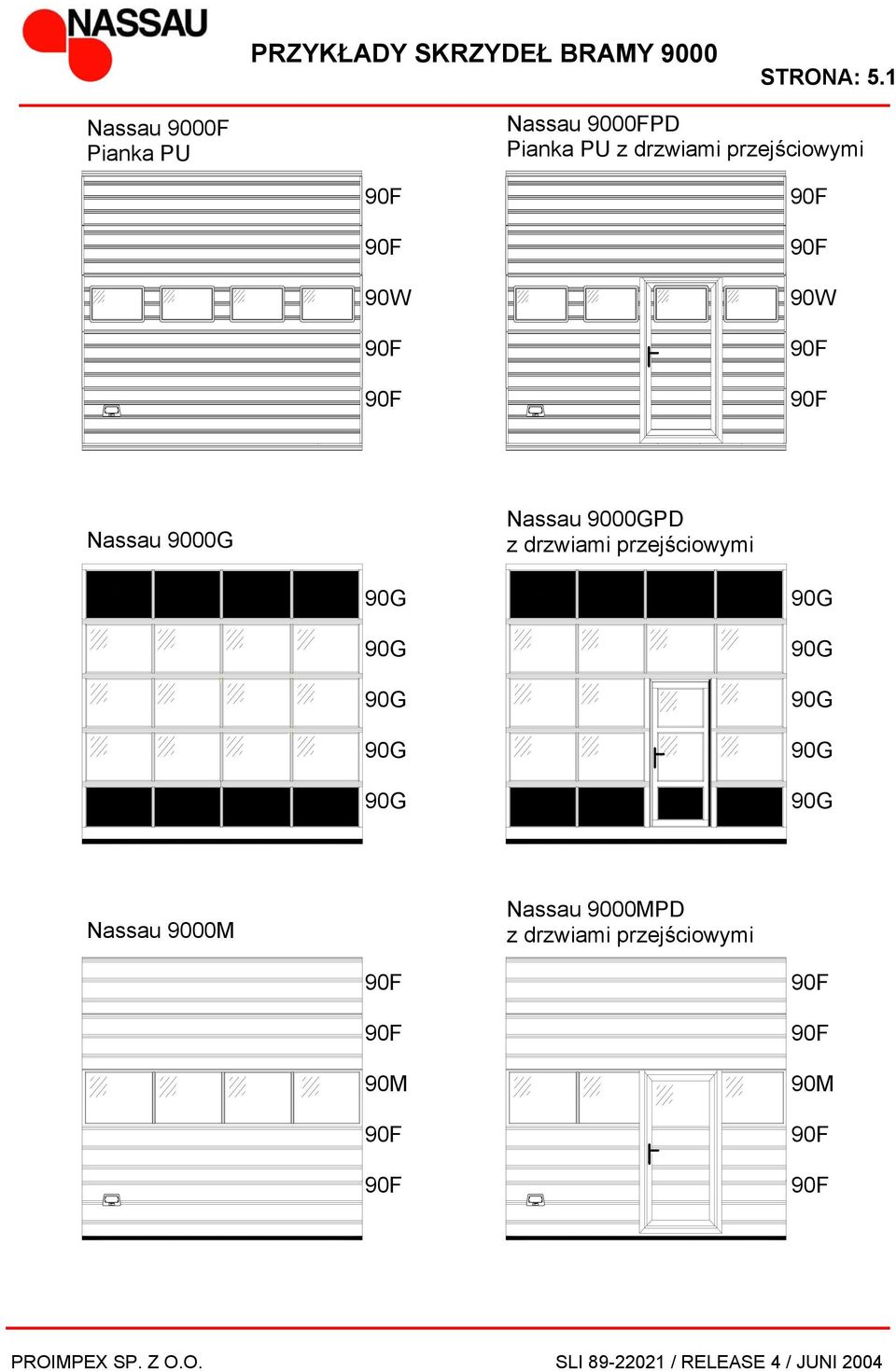

16 PRZYKŁADY SKRZYDEŁ BRAMY 9000 STRONA: 5.1 Nassau 9000F Pianka PU Nassau 9000FPD Pianka PU z drzwiami przejściowymi 90F 90F 90W 90F 90F 90F 90F 90W 90F 90F Nassau 9000G Nassau 9000GPD z drzwiami przejściowymi 90G 90G 90G 90G 90G 90G 90G 90G 90G 90G Nassau 9000M Nassau 9000MPD z drzwiami przejściowymi 90F 90F 90M 90F 90F 90F 90F 90M 90F 90F

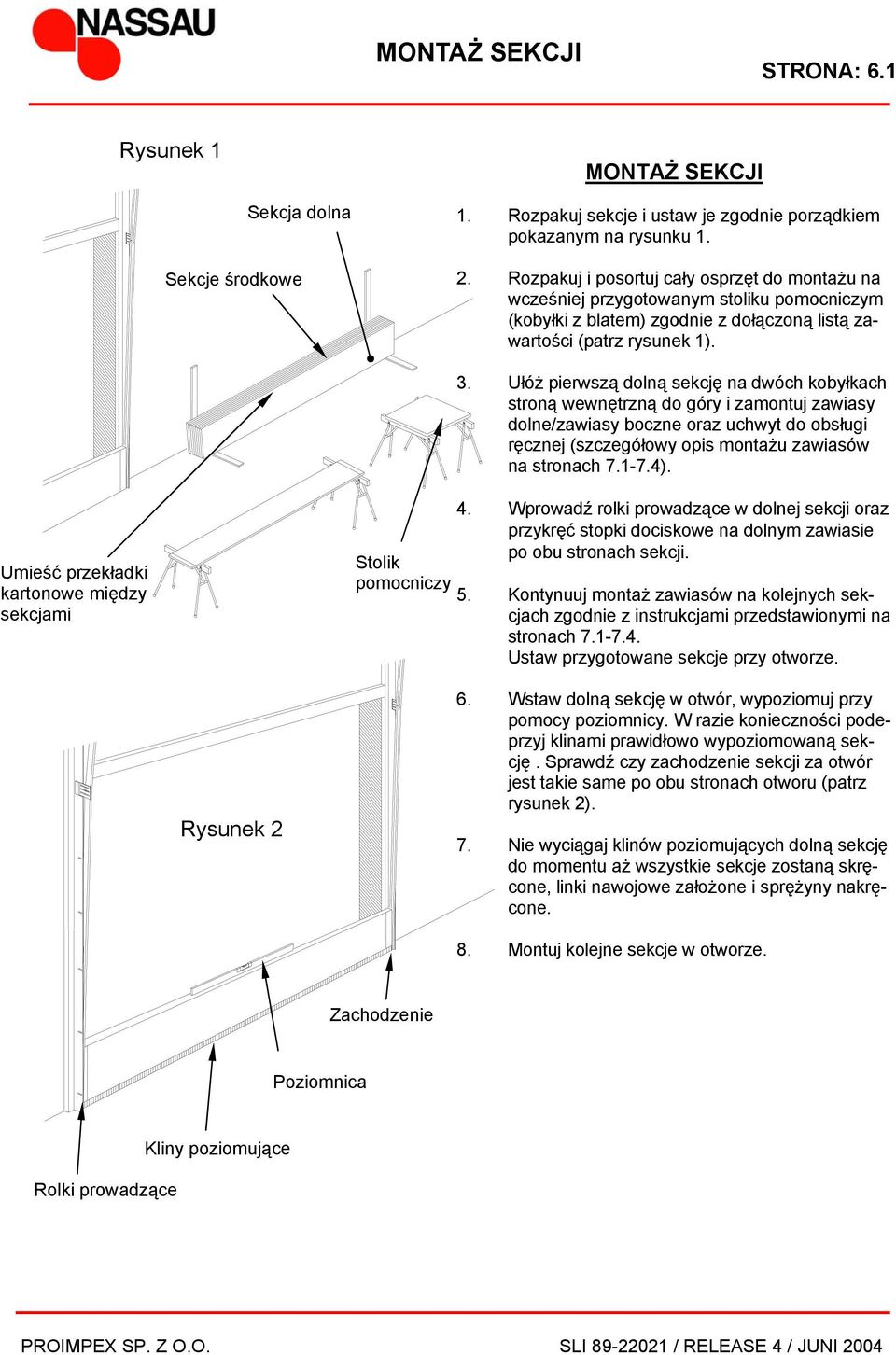

17 MONTAŻ SEKCJI STRONA: 6.1 Rysunek 1 MONTAŻ SEKCJI Sekcja dolna Sekcje środkowe 1. Rozpakuj sekcje i ustaw je zgodnie porządkiem pokazanym na rysunku Rozpakuj i posortuj cały osprzęt do montażu na wcześniej przygotowanym stoliku pomocniczym (kobyłki z blatem) zgodnie z dołączoną listą zawartości (patrz rysunek 1). 3. Ułóż pierwszą dolną sekcję na dwóch kobyłkach stroną wewnętrzną do góry i zamontuj zawiasy dolne/zawiasy boczne oraz uchwyt do obsługi ręcznej (szczegółowy opis montażu zawiasów na stronach ). Umieść przekładki kartonowe między sekcjami Stolik pomocniczy 4. Wprowadź rolki prowadzące w dolnej sekcji oraz przykręć stopki dociskowe na dolnym zawiasie po obu stronach sekcji. 5. Kontynuuj montaż zawiasów na kolejnych sekcjach zgodnie z instrukcjami przedstawionymi na stronach Ustaw przygotowane sekcje przy otworze. Rysunek 2 6. Wstaw dolną sekcję w otwór, wypoziomuj przy pomocy poziomnicy. W razie konieczności podeprzyj klinami prawidłowo wypoziomowaną sekcję. Sprawdź czy zachodzenie sekcji za otwór jest takie same po obu stronach otworu (patrz rysunek 2). 7. Nie wyciągaj klinów poziomujących dolną sekcję do momentu aż wszystkie sekcje zostaną skręcone, linki nawojowe założone i sprężyny nakręcone. 8. Montuj kolejne sekcje w otworze. Zachodzenie Poziomnica Rolki prowadzące Kliny poziomujące

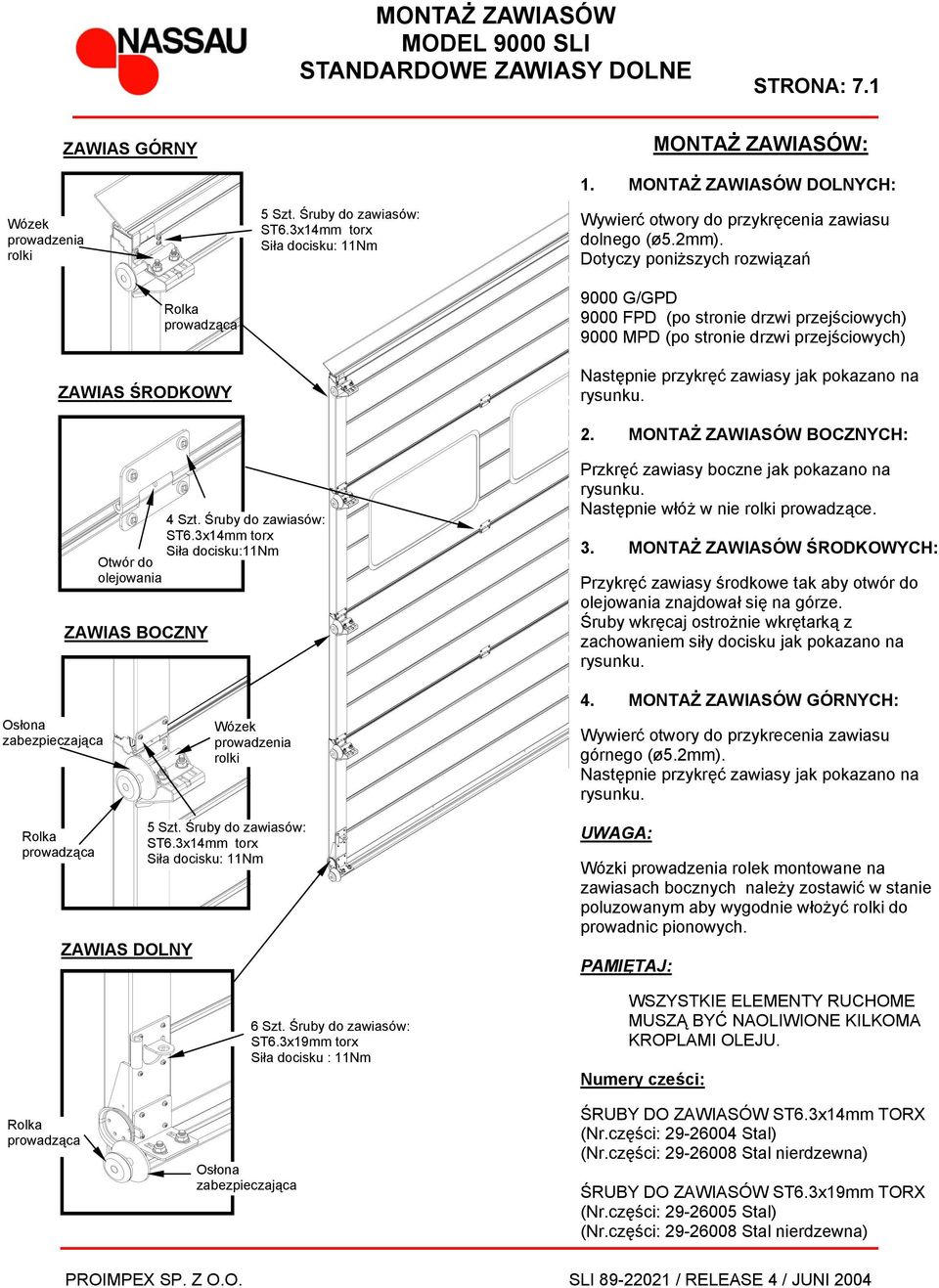

18 MONTAŻ ZAWIASÓW MODEL 9000 SLI STANDARDOWE ZAWIASY DOLNE STRONA: 7.1 ZAWIAS GÓRNY MONTAŻ ZAWIASÓW: Wózek prowadzenia rolki 5 Szt. Śruby do zawiasów: ST6.3x14mm torx Siła docisku: 11Nm 1. MONTAŻ ZAWIASÓW DOLNYCH: Wywierć otwory do przykręcenia zawiasu dolnego (ø5.2mm). Dotyczy poniższych rozwiązań Rolka prowadząca ZAWIAS ŚRODKOWY 9000 G/GPD 9000 FPD (po stronie drzwi przejściowych) 9000 MPD (po stronie drzwi przejściowych) Następnie przykręć zawiasy jak pokazano na rysunku. 2. MONTAŻ ZAWIASÓW BOCZNYCH: 4 Szt. Śruby do zawiasów: ST6.3x14mm torx Siła docisku:11nm Otwór do olejowania ZAWIAS BOCZNY Przkręć zawiasy boczne jak pokazano na rysunku. Następnie włóż w nie rolki prowadzące. 3. MONTAŻ ZAWIASÓW ŚRODKOWYCH: Przykręć zawiasy środkowe tak aby otwór do olejowania znajdował się na górze. Śruby wkręcaj ostrożnie wkrętarką z zachowaniem siły docisku jak pokazano na rysunku. Osłona zabezpieczająca Wózek prowadzenia rolki 4. MONTAŻ ZAWIASÓW GÓRNYCH: Wywierć otwory do przykrecenia zawiasu górnego (ø5.2mm). Następnie przykręć zawiasy jak pokazano na rysunku. Rolka prowadząca ZAWIAS DOLNY 5 Szt. Śruby do zawiasów: ST6.3x14mm torx Siła docisku: 11Nm 6 Szt. Śruby do zawiasów: ST6.3x19mm torx Siła docisku : 11Nm UWAGA: Wózki prowadzenia rolek montowane na zawiasach bocznych należy zostawić w stanie poluzowanym aby wygodnie włożyć rolki do prowadnic pionowych. PAMIĘTAJ: WSZYSTKIE ELEMENTY RUCHOME MUSZĄ BYĆ NAOLIWIONE KILKOMA KROPLAMI OLEJU. Numery cześci: Rolka prowadząca Osłona zabezpieczająca ŚRUBY DO ZAWIASÓW ST6.3x14mm TORX (Nr.części: Stal) (Nr.części: Stal nierdzewna) ŚRUBY DO ZAWIASÓW ST6.3x19mm TORX (Nr.części: Stal) (Nr.części: Stal nierdzewna)

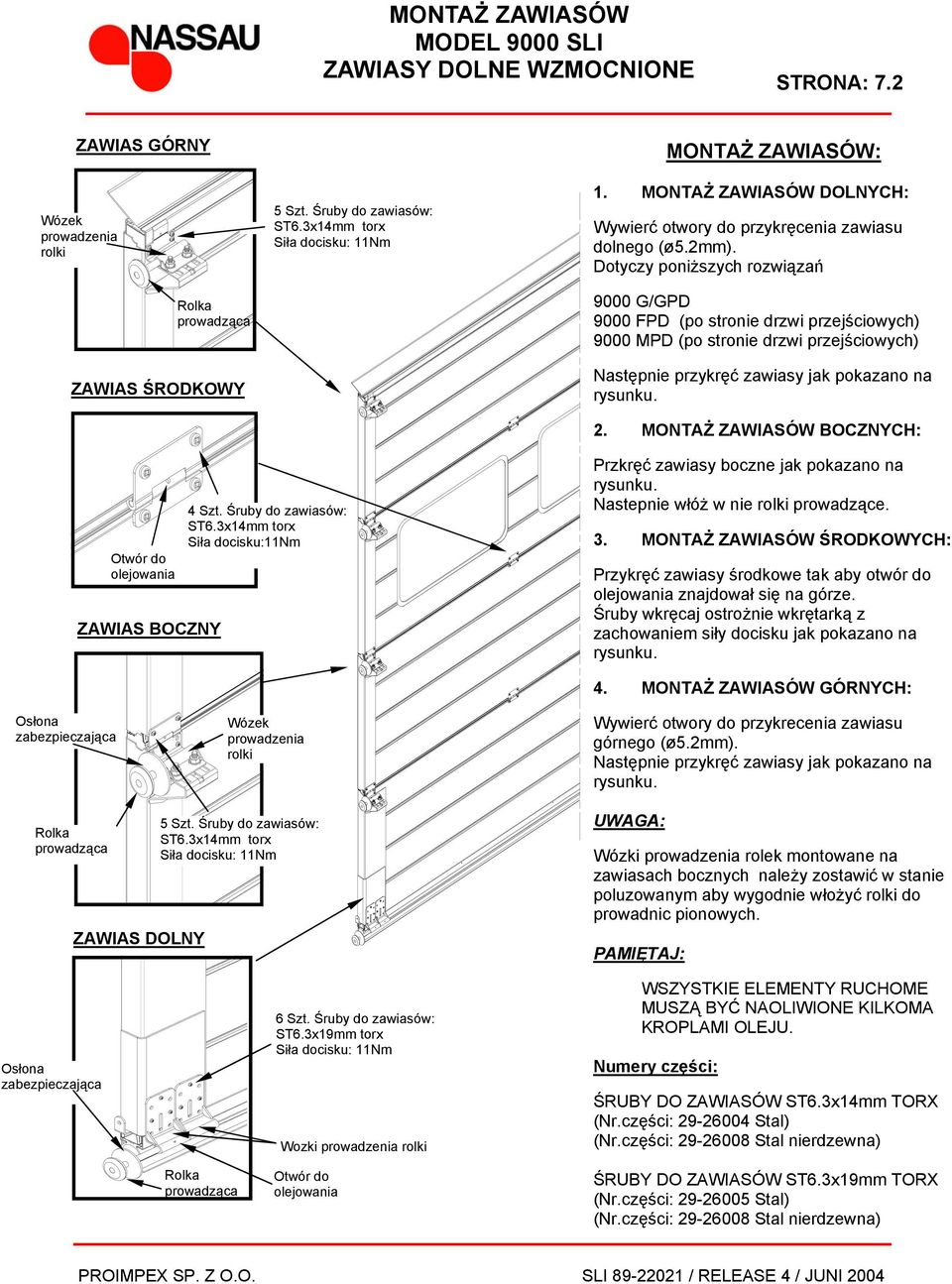

19 MONTAŻ ZAWIASÓW MODEL 9000 SLI ZAWIASY DOLNE WZMOCNIONE STRONA: 7.2 ZAWIAS GÓRNY Wózek prowadzenia rolki Rolka prowadząca ZAWIAS ŚRODKOWY 5 Szt. Śruby do zawiasów: ST6.3x14mm torx Siła docisku: 11Nm MONTAŻ ZAWIASÓW: 1. MONTAŻ ZAWIASÓW DOLNYCH: Wywierć otwory do przykręcenia zawiasu dolnego (ø5.2mm). Dotyczy poniższych rozwiązań 9000 G/GPD 9000 FPD (po stronie drzwi przejściowych) 9000 MPD (po stronie drzwi przejściowych) Następnie przykręć zawiasy jak pokazano na rysunku. 2. MONTAŻ ZAWIASÓW BOCZNYCH: Otwór do olejowania ZAWIAS BOCZNY 4 Szt. Śruby do zawiasów: ST6.3x14mm torx Siła docisku:11nm Przkręć zawiasy boczne jak pokazano na rysunku. Nastepnie włóż w nie rolki prowadzące. 3. MONTAŻ ZAWIASÓW ŚRODKOWYCH: Przykręć zawiasy środkowe tak aby otwór do olejowania znajdował się na górze. Śruby wkręcaj ostrożnie wkrętarką z zachowaniem siły docisku jak pokazano na rysunku. Osłona zabezpieczająca Wózek prowadzenia rolki 4. MONTAŻ ZAWIASÓW GÓRNYCH: Wywierć otwory do przykrecenia zawiasu górnego (ø5.2mm). Następnie przykręć zawiasy jak pokazano na rysunku. Rolka prowadząca ZAWIAS DOLNY 5 Szt. Śruby do zawiasów: ST6.3x14mm torx Siła docisku: 11Nm UWAGA: Wózki prowadzenia rolek montowane na zawiasach bocznych należy zostawić w stanie poluzowanym aby wygodnie włożyć rolki do prowadnic pionowych. PAMIĘTAJ: Osłona zabezpieczająca 6 Szt. Śruby do zawiasów: ST6.3x19mm torx Siła docisku: 11Nm Wozki prowadzenia rolki WSZYSTKIE ELEMENTY RUCHOME MUSZĄ BYĆ NAOLIWIONE KILKOMA KROPLAMI OLEJU. Numery części: ŚRUBY DO ZAWIASÓW ST6.3x14mm TORX (Nr.części: Stal) (Nr.części: Stal nierdzewna) Rolka prowadząca Otwór do olejowania ŚRUBY DO ZAWIASÓW ST6.3x19mm TORX (Nr.części: Stal) (Nr.części: Stal nierdzewna)

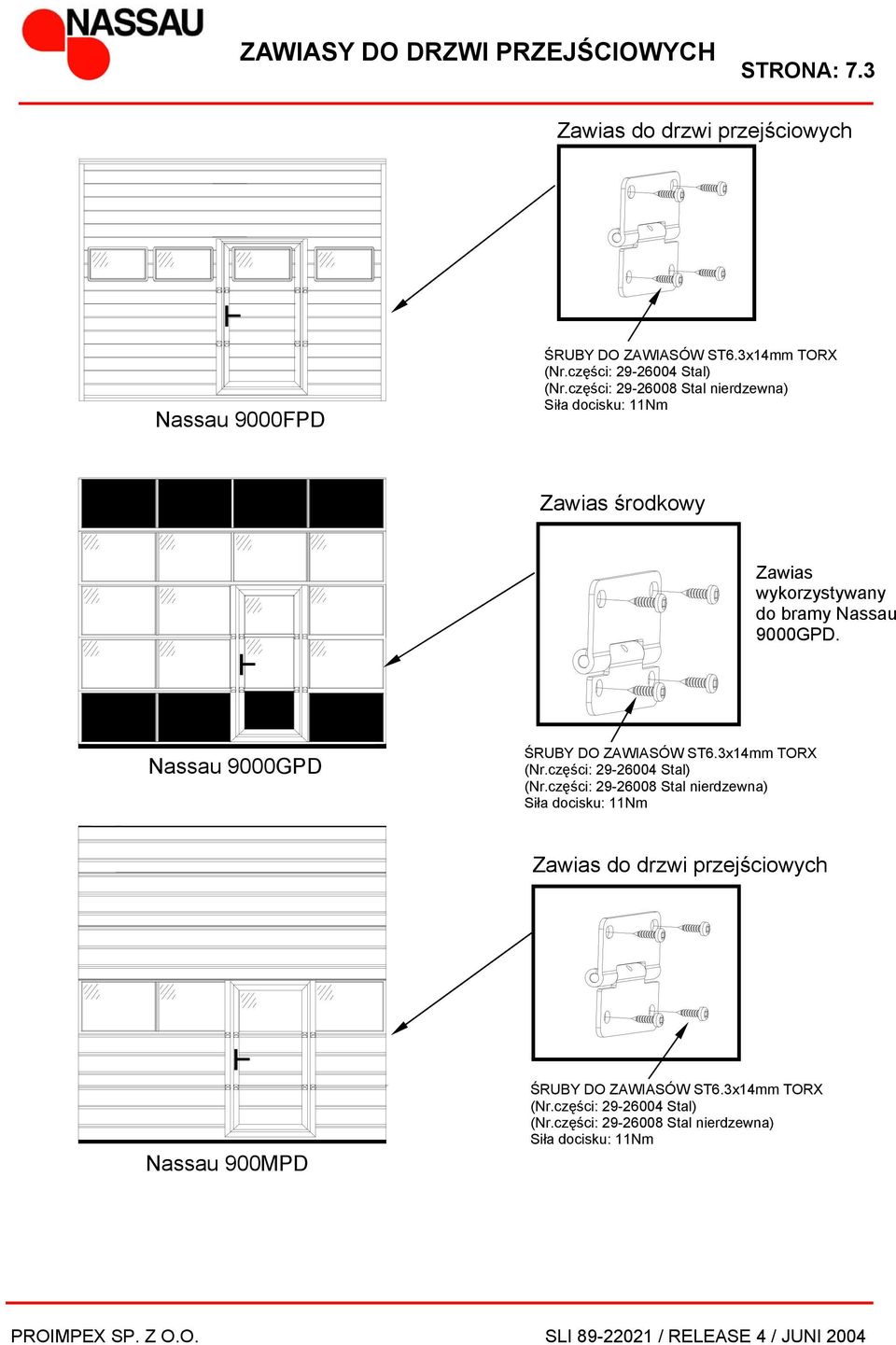

20 ZAWIASY DO DRZWI PRZEJŚCIOWYCH STRONA: 7.3 Zawias do drzwi przejściowych Nassau 9000FPD ŚRUBY DO ZAWIASÓW ST6.3x14mm TORX (Nr.części: Stal) (Nr.części: Stal nierdzewna) Siła docisku: 11Nm Zawias środkowy Zawias wykorzystywany do bramy Nassau 9000GPD. Nassau 9000GPD ŚRUBY DO ZAWIASÓW ST6.3x14mm TORX (Nr.części: Stal) (Nr.części: Stal nierdzewna) Siła docisku: 11Nm Zawias do drzwi przejściowych Nassau 900MPD ŚRUBY DO ZAWIASÓW ST6.3x14mm TORX (Nr.części: Stal) (Nr.części: Stal nierdzewna) Siła docisku: 11Nm

21 ZAWIASY WZMOCNIONE STRONA: 7.4 ZAWIASY GÓRNE Typ 1 Typ 2 Wózki ø11mm Typ 3 Wózek ø11mm Wózek ø14mm Pojedynczy zawias górny Wzmocniony zawias górny ZAWIASY BOCZNE Wzmocniony zawias górny Typ 1 Typ 2 Typ 3 Wózek ø11mm Wózki ø11mm Wózek ø14mm Pojedynczy zawias boczny Wzmocniony zawias boczny Wzmocniony zasawias boczny Bramy aluminiowe: 9000F/9000G/9000M Brak drzwi przejściowych Typ 1 Typ 2 Typ 3 Szerokość bramy Prowadnice 2 Prowadnice 3 Drzwi przejściowe Typ 1 Typ 2 Typ 3 Bramy stalowe: 9000F Brak drzwi przejściowych Typ 1 Typ 2 Typ 3 Szerokość bramy Prowadnice 2 Prowadnice 3 Drzwi przejściowe Typ 1 Typ 2 Typ 3

22 URZĄDZENIE BLOKUJĄCE BRAMĘ W PRZYPADKU PĘKNIĘCIA LINKI NAWOJOWEJ STRONA: 7.5 WYŁĄCZNIK (KRAŃCÓWKA) BEZPIECZEŃSTWA POZYCJA W PRZYPADKU PĘKNIĘCIA LINKI NAWOJOWEJ WYŁĄCZNIE ZASILANIA REGULACJA MONTAŻU WYŁĄCZNIKA (KRAŃCÓWKI) GÓRA/DÓŁ WŁĄCZENIE ZASILANIA ZAWIAS DOLNY Z URZĄDZENIEM BLOKUJĄCYM BRAMĘ LINKA NAWOJOWA WYŁĄCZNIK (KRAŃCÓWKA) BEZPIECZEŃSTWA, PRAWY, WIDOK Z GÓRY

23 MONTAŻ UKŁADU WYWAŻENIA PODPORY Z ŁOŻYSKIEM STRONA: 8.1 Rysunek 1 1. Sprawdź czy odległość (Y) jest jednakowa po obu stronach, patrz tabela poniżej. Y (Patrz tabela) 2. Nawierć otwory do przykręcenia podpory w taki sposób aby śruby samogwintujące mogły być wkręcone z maksymalnym rozstawem w otworze podpory (patrz rysunek 1). 3. Przykręć podpory z łożyskiem tak aby oś obrotu wałka znajdowała się dokładnie na tej samej wysokości (patrz rysunek 2). M10x20mm (Nr.części ) 4 Szt. ŚRUBY SAMOGWINTUJĄCE ST8x23mm (Nr.części: ) WIERCIĆ WIERTŁEM: ø6.8mm KLUCZ NR.: 13 Podpora z łożyskiem Rysunek 2 Oś obrotu wałka Rysunek 3 Bęben nawojowy Wałek Podpora z łożyskiem TABELA PODPORA Z ŁOŻYSKIEM 91mm 132mm ODLEGŁOŚĆ Y 0mm 65mm Linka nawojowa

24 MONTAŻ UKŁADU WYWAŻENIA DODATKOWE PODPORY WAŁKA STRONA: 8.2 Dla sprężyn skrętnych 6 oraz dla wersji sprężyn podwójnych (duplex) należy zamontować na wałku jedną dodatkową podporę z łożyskiem dla każdej ze sprężyn zachowując wystarczającą odległość pomiędzy dodatkową podporą z łożyskiem a czopem do nakręcania sprężyny, jak pokazano na rysunku 1. SPRĘŻYNY SKRĘTNE 6 NIENAKRĘCONE Rysunek 1 A DLA SPRĘŻYN NIENAKRĘCONYCH WYZNACZENIE ODLEGŁOŚCI A = GRUBOŚĆ DRUTU SPRĘŻYNY X LICZBA OBROTÓW SPRĘŻYNY + 120mm (Liczbę obrotów sprężyny należy odczytać z tabliczki znamionowej przyczepionej do podpory sprężyny skrętnej)

25 MONTAŻ UKŁADU WYWAŻENIA WAŁEK / SPRĘŻYNY STRONA: 8.3 Rysunek 1 Poz. nr.: 4 LH - Lewy Podpora sprężyny Prawy Odwijanie Poz. nr.: 2 Poz. nr.: 3 Nawijanie Poz. nr.: 1 Rysunek 2 Podpora z łożyskiem Lewy MONTAŻ UKŁADU WYWAŻENIA 1. Ułóż prawidłowo sprężyny skrętne na podłodze zgodnie z oznaczeniem kolorystycznym (patrz tabela poniżej). 2. Wprowadź wałek przez sprężyny i podpory sprężyn. Nasuń na wałek bębny nawojowe. 3. Połącz wałki ze sobą za pomocą łącznika wałka a następnie dokończ montaż układu wyważenia zgodnie z prezentowanym rysunkiem. RH - Prawy Łącznik wałka POZ.NR. OPIS SLI 1 SPRĘŻYNA CZERWONY (sprężyna prawa) 2 SPRĘŻYNA BIAŁY (sprężyna lewa) 3 BĘBEN NAWOJOWY L 4 BĘBEN NAWOJOWY P

26 MONTAŻ UKŁADU WYWAŻENIA ZAKŁADANIE LINEK NAWOJOWYCH STRONA: 8.4 Rysunek 1 Łącznik wałka Rysunek 2 Śruba blokująca linkę nawojową Rysunek 3 Rysunek 4 Linka nawojowa MONTAŻ UKŁADU WYWAŻENIA 1. Wałek ze sprężynami jest gotowy do zamontowania na nadprożu. Po nałożeniu na wałek podpór z łożyskiem przykręć układ wyważenia do naproża wcześniej nawiercając otwory. Układ wyważenia musi być zamontowany idealnie w poziomie jak przedstawiono na rysunku 2, strona Wprowadź do łącznika wałka dwie części układu wyważenia tak aby połączenie wałków wewnątrz łącznika przebiegało pośrodku. Wprowadź klin i skręć śrubami łącznik wałka (patrz rysunek 2). 3. Przeprowadź linkę nawojową od dolnego zawiasu do bębna i przewieś ją od góry przez bęben nawojowy (patrz rysunek 1). 4. Nawiń linki na bęben, koniec linki przewlecz przez otwór jak pokazano na rysunku 3. Następnie obracając bębnem ok. pół obrotu ustaw bęben tak aby otwór przez który przewleczona jest linka był ustawiony frontem do instalatora. Po tej regulacji przykręć palcami śrubę blokującą linkę, a następnie kluczem dokręć ją jeszcze dwa obroty. 5. Przy pomocy klina zablokuj bęben nawojowy na wałku i dokręć go dwoma śrubami kontrującymi. 6. Zanim rozpoczniesz zakładanie linki na drugim bębnie w ten sam sposób, nakręć sprężyny skrętne ok. 1 obrotu aby naprężyć założoną już linkę nawojową. 7. Prawidłowe ułożenie skrzydła bramy może być finalnie wyregulowane za pomocą śrub regulacyjnych na dolnym zawiasie po nakręceniu sprężyn skrętnych.

27 MONTAŻ UKŁADU WYWAŻENIA TABELA DOBORU BĘBNÓW NAWOJOWYCH STRONA: 8.5 Typ bębna Wałek (mm) Nr.części (Nr.części w nawiasachkomplety) Typ prowadzenia Max ciężar bramy (Kg) Max. szer. mm Bęben nawojowy Max. śred. mm Max. śred. linki mm Podpora z łożyskiem mm 0.5 obrotu bezpieczeństwa SL HL VL M D Alu /61 ( ) SL/LH HL CD PVC /71 ( ) SL/LH HL D M /41 ( ) SL/LH HL /43 ( ) M D /02 ( ) HL M D /11 ( ) HL M D M203 M D /41 ( ) /43 ( ) /23 ( ) /23 ( ) HL HL M D ,10001/02 ( ) VL M D /11 ( ) VL /21 ( ) /23 ( ) VL

28 MONTAŻ UKŁADU WYWAŻENIA TABLICZKA ZNAMIONOWA SPRĘŻYN STRONA: 8.6 Czerwone lub białe paski namalowane na spreżynach wskazują liczbę obrotów sprężyny po jej nakręceniu. Niniejszy rysunek pokazuje nakręcone trzy obroty sprężyny. Nr.zamówienia: Dla tej bramy wskazane nakrecenie x obrtów spreżyny Jedna sprężyna z łącznie 2. Rozmiar SPRING LABEL DATE NO.: XXXX TURN: XX MAX.X A = X 1 OF 2 LEFT SIZE X 0X XX XXX } } } L = XXX Max. ilość obrotów sprężyny Średnica sprężyny Grubość drutu Kierunek nawinięcia Nr.parzysty: w prawo Nr.nieparzysty: w lewo Długość sprężyny w mm

29 MONTAŻ UKŁADU WYWAŻENIA NAKRĘCANIE SPRĘŻYN STRONA: 8.7 BIAŁA Rysunek 1 Liczba obrotów sprężyny B CZERWONA A Rysunek 2 Czop do nakręcania NAKRĘCANIE SPRĘŻYN 1. Spójrz na tabliczkę znamionową sprężyn i odczytaj liczbę obrotów dla montowanych sprężyn. Każdy pełny obrót sprężyny zaznaczy się jedną przekątną na sprężynie. 2. Nakręcaj sprężyny za pomocą dwóch drążków. Wprowadź od spodu koniec jednego drążka do otworu w czopie do nakręcania. Nakręć sprężynę do góry aż od spodu pojawi się możliwość wprowadzenia drugiego drążka w następny otwór w czopie. Wprowadź drugi koniec drążka do otworu w czopie i ponownie nakręć sprężynę do góry jednocześnie wyjmując poprzedni drążek. Kontynuuj nakręcanie aż na sprężynie pojawi się właściwa liczba przekątnych informująca o liczbie nakręceń. W sytuacji gdy chcemy na chwilę przerwać nakręcenie pozostaw w otworze spodnim czopu drążek aby siła odkręcającej sprężyny docisnęła drążek do naproża (patrz rysunek 2). 3. Po nakręceniu sprężyn zablokuj nakręconą sprężynę śrubami kontrującymi dokręcając pół obrotu od momentu dotknięcia śruby do wałka! 4. W celu uniknięcia skrzypienia naoliw sprężyny olejem SAE Sprawdź działanie bramy. Brama musi być wyważona w każdej pozycji. 6. Jeśli brama po uchyleniu nie jest w poziomie musi zostać wyregulowana poprzez regulację linek nawojowych na zawiasie dolnym. Jeśli to nie wystarcza należy lekko popuścić śrubę blokująca linkę nawojową na bębnie aby odwinąć odpowiednia długość linki doprowadzając do wypoziomowania bramy.

30 PODWÓJNY UKŁAD WYWAŻENIA STRONA: 8.7 Szczegół A Szczegół A (Widok z przodu) Minimum Podpory sprężyn Koło zębate 35 zębów TULEJE DYSTANSOWE Wałek 1 (Nr.części: ) Wałek 1¼ (Nr.części: )

31 URZĄDZENIE BLOKUJĄCE BRAMĘ W PRZYPADKU PĘKNIĘCIA SPRĘŻYNY STRONA: 9.1 Sprężyna skrętna Płyta obrotowa Czop do nakręcania Śruba M10x25mm Nakrętka samokontrująca M10mm Tuleja dystansowa Podkładka 10mm Podpora sprężyny z urządzeniem blokującym bramę Zapadka Sprężyna naprężająca zapadkę Pierścień Seegera M16 Zębatka hamulca Dosuń mocno zębatkę hamulca do podpory sprężyny. Zapadka musi być ustawiona centralnie pod zębatką hamulca. (Zębatka hamulca musi być mocno zakontrowana na wałku.)

32 KOŁOWRÓT ŁAŃCUCHOWY STRONA: 10.1 Węgarek min. 200 mm Kołowrót łańcuchowy może być montowany po obu stronach bramy. 1. PO PRAWEJ STRONIE JAK NA RYSUNKU 2. PO LEWEJ STRONIE CA 1250 CA 750

33 LINKA POCIĄGOWA STRONA: 10.2 ŚRUBA Z KÓŁKIEM M10x30mm (Nr.części: ) Otwór do montażu śruby jest nawiercony w kątowniku montażowym. LINKA POCIĄGOWA Ø=10mm 130M/rolka (Nr.części: ) Odległość pomiędzy węzłami około 500mm Połowa wysokości bramy + około 150mm Konstrukcja stalowa LINKĘ POCIĄGOWĄ NALEŻY MONTOWAĆ PO TEJ SAMEJ STRONIE CO ZAMEK

34 UCHWYT / ZAMEK MODEL 9000F M STRONA: NAKRĘTKI SAMOKONTRUJĄCE M6 (Nr.części: ) 4 ŚRUBY M6x16mm (Nr.części: ) 4 PODKŁADKI M6 (Nr.części: ) DOCIŚNIJ DO SIEBIE OBIE CZĘŚCI UCHWYTU ABY UZYSKAĆ PRAWID- ŁOWE USZELNIENIE. (Nr.części: ) Prowadnice 2 ŚRUBA Z ŁBEM PÓŁOKR. M6x16mm (Nr.części: ) Prowadnice 3 Zamknij zamek wprowadzając bolec w otwór w prowadnicy poziomej. Sprawdź jednocześnie czy uszczelka dolna prawidłowo przylega do posadzki. Przykręć ogranicznik bolca. ŚRUBA Z ŁBEM PÓŁOKR. M6x16mm (Nr.części: )

35 UCHWYT MODEL 9000G STRONA: mm Miejsce montażu wewnętrznego uchwytu 4 Szt. Śruba z łbem półokrągłym M6x16mm (Nr.części: ) 350mm Miejsce montażu wewnętrznej stopki dociskowej

36 ZAMEK ZATRZASKOWY STRONA: 11.3 Zamek zatrzaskowy należy montować po tej samej stronie co uchwyt! Zamek zatrzaskowy jest odwracalny i może być montowany po obu stronach bramy! Najpierw zamontuj zapadkę na zawiasie dolnym a następnie przykręć śrubami z łbem półokrągłym zamek zatrzaskowy na kątowniku montażowym. Przykręć kątownik łączeniowy do podłogi.
