INSTRUKCJA MONTAŻU GRADARA OPTIMUM/OPTIMUM D (dotyczy także modeli w wersji FIRE)

Transkrypt

1 INSTRUKCJA MONTAŻU GRADARA OPTIMUM/OPTIMUM D (dotyczy także modeli w wersji FIRE) Montaż drzwi powinien być wykonany przez wykwalifikowane osoby. Producent nie ponosi odpowiedzialności za skutki wynikające z nieprawidłowego montażu produktu.! Uwaga: Przed rozpoczęciem montażu sprawdź, czy otwór drzwiowy posiada prawidłowe wymiary, zachowany jest pion ściany i poziom posadzki. Upewnij się, że w obrębie otworu montażowego nie ma zanieczyszczeń oraz zbędnych przedmiotów. Składanych elementów nie należy kłaść bezpośrednio na powierzchnię posadzki. Temperatura powietrza w trakcie prac montażowych i po ich zakończeniu powinna wynosić od +15 C do +25 C. Wilgotność względna powietrza powinna zawierać się w zakresie 40 60%. Do montażu wersji GRADARA FIRE należy stosować wyłącznie atestowane pianki montażowe i uszczelniacze silikonowe do drewnianych drzwi przeciwpożarowych. Spis treści: Zawartość opakowania Montaż ościeżnicy GRADRA OPTIMUM/OPTIMUM D Montaż skrzydła drzwi GRADARA str 2 str 3 str 6

2 ZAWARTOŚĆ OPAKOWANIA 1. Zawartość opakowań GRADARA OPTIMUM zawartość opakowania 1 paczka: skrzydło drzwi 2 paczka: stojak nadproże próg stały opaski ruchome listwy dyble wkręty do progu konfirmaty wizjer 3 paczka - opcjonalnie okucia drzwiowe Zawartość opakowania po wyciągnięciu GRADARA OPTIMUM D zawartość opakowania 1 paczka: skrzydło drzwi z progiem opadającym 2 paczka: stojak nadproże opaski ruchome listwy dyble konfirmaty wizjer 3 paczka - opcjonalnie okucia drzwiowe Zawartość opakowania po wyciągnięciu Skrzydło drzwi Listwy Ościeżnica Próg stały Opaski ruchome Skrzydło drzwi Listwy Ościeżnica Opaski ruchome Wizjer Wizjer 8x Kotwa 7,5x112 (A) 4 do 8 x Konfirmat 7x85 (K) 4x Wkręt 5x60 (W) 8x Mimośród (M) 4x Trzpień mimośrodu (T) 10x Zaślepka do Clamex (Z) 8x Kotwa 7,5x112 (A) 4 do 8x Konfirmat 7x85 (K) 8x Mimośród (M) 4x Trzpień mimośrodu (T) 10x Zaślepka do Clamex (Z) OPCJONALNIE zawartość opakowania z okuciami OPCJONALNIE zawartość opakowania z okuciami Klamka + szyldy Wkładki Klamka + szyldy Wkładki 2 Instrukcja montażu GRADARA OPTIMUM/OPTIMUM D

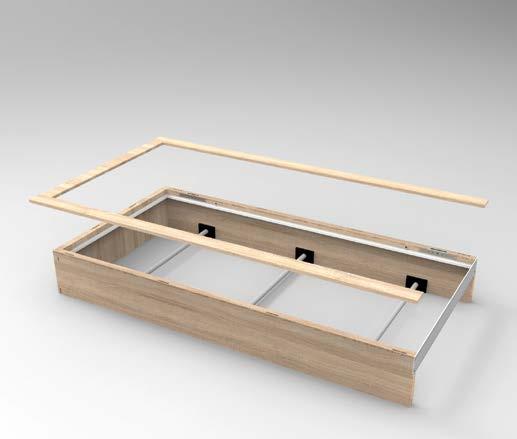

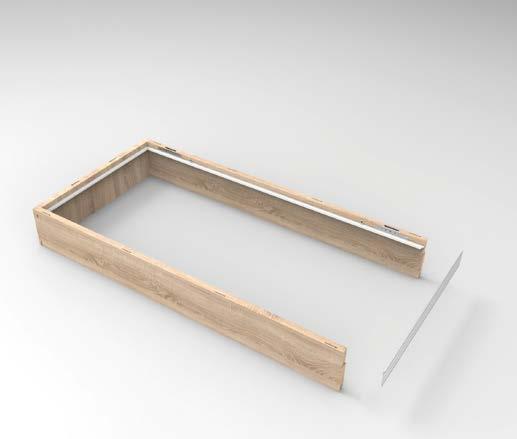

3 MONTAŻ OŚCIEŻNICY 2. Montaż ościeżnicy GRADARA OPTIMUM/OPTIMUM D 1 2 S4 90 o. Warunkiem prawidłowego montażu jest dokładne oczyszczenie otworu montażowego z zanieczyszczeń oraz zbędnych przedmiotów. W obrębie ościeża podłoga musi być prosta. Rozpakuj ościeżnicę i dokładnie sprawdź zawartość opakowania. Złóż ze sobą stojak i nadproże oraz skręć je przy pomocy załączonych wkrętów typu Konfirmat (K). Zrób podobnie w przypadku drugiego stojaka. Pomiędzy stojakiem, a nadprożem należy zachować kąt Wyjmij uszczelki z profili aluminiowych. Przy pomocy wkrętów (W2) przykręć do stojaków aluminiowy próg stały, zachowując kąt 90 pomiędzy progiem a stojakami. (Dotyczy wyłącznie wersji z progiem stałym) Następnie zamocuj rozpórki stolarskie. Rozpórki muszą być ustawione dokładnie na szerokość pomiędzy stojakami. Na odpowiednio przygotowanej powierzchni połóż listwy opaskowe pionowe oraz poziomą. W otworach umieść mimośrody (M). Całość skręć przy pomocy trzpieni mimośrodów (T), następnie sprawdź położenie i licowanie listew pionowych i poziomej. Instrukcja montażu GRADARA OPTIMUM/OPTIMUM D 3

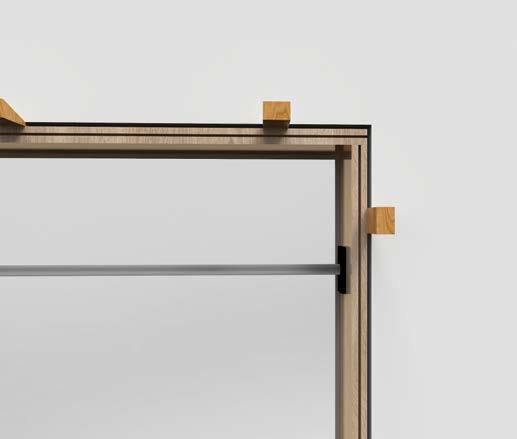

4 MONTAŻ OŚCIEŻNICY S4 5 6 Silikon Złożone listwy zamontuj do ościeżnicę za pomocą łączników Clamex. Wsuń zaczepy łączników w gniazda łączników, następnie przez otwory na wewnętrznej płaszczyźnie ościeżnicy, kluczem imbusowym zablokuj zaczepy. Zakryj otwory zaślepkami (Z). Przed wstawieniem ościeżnicy, równomiernie nałóż warstwę silikonu bezbarwnego pod próg stały ościeżnicy w celu jego wygłuszenia oraz zapobiegnięcia przedostawania się pod próg zanieczyszczeń. Uwaga: Dotyczy wyłącznie wersji z progiem stałym. 7 korytarz 8 kierunek otwierania drzwi mieszkanie Umieszczając ościeżnicę w ościeżu zwróć szczególną uwagę na jej prawidłowe ustawienie i kierunek. Starannie ustaw ościeżnicę przy pomocy uchwytów lub klinów stolarskich, mocując je w szczelinie pomiędzy ościeżnicą, a ścianą. Sprawdź przy pomocy poziomicy, miarki lub/i przymiaru kątowego geometrię ościeżnicy (piony i prostoliniowość stojaków oraz poziom nadproża). Jeśli geometria ościeżnicy nie jest zachowana dokonaj korekty. 4 Instrukcja montażu GRADARA OPTIMUM/OPTIMUM D

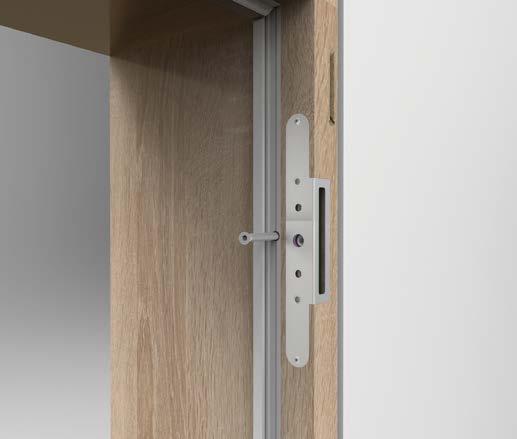

5 MONTAŻ OŚCIEŻNICY 9 Piana 10 T30 Wprowadź piankę montażową* w szczeliny pomiędzy ościeżnicą, a murem na całą grubość ościeżnicy. Pozostaw na czas wskazany przez producenta, aż pianka się utwardzi. W razie potrzeby, po wyschnięciu pianki usuń jej nadmiar. *Do montażu wersji GRADARA FIRE należy stosować wyłącznie atestowane pianki montażowe do drewnianych drzwi przeciwpożarowych. Przygotuj kotwy (A). Przez otwory przygotowane w profilach aluminiowych ościeżnicy wykonaj otwory o średnicy 6mm na kotwy. Uwaga: Otwory pod kotwy należy wiercić prostopadle do ościeża. Zamontuj po 4 symetrycznie rozmieszczone kotwy w każdym stojaku. Po zamontowaniu kotew, zamontuj z powrotem uszczelki. Sprawdź ponownie przy pomocy poziomicy, miarki lub/i przymiaru kątowego geometrię ościeżnicy Klej Na odpowiednio przygotowanej powierzchni połóż opaski pionowe oraz poziomą. W otworach umieść załączone mimośrody (M). Całość skręć przy pomocy trzpieni mimośrodów (T), następnie sprawdź położenie i licowanie opasek pionowych i poziomej. Nałóż niewielką ilość kleju montażowego w rowek ościeżnicy wyfrezowany pod pióra opasek ruchomych. Następnie wsuń zamontowane opaski w rowki. Upewnij się, że opaski zostały równo wsunięte we wszystkich miejscach. Instrukcja montażu GRADARA OPTIMUM/OPTIMUM D 5

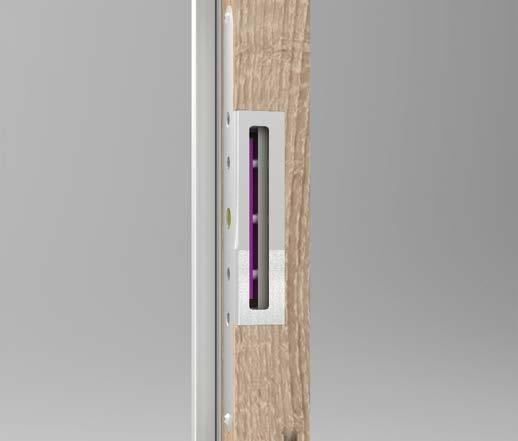

6 MONTAŻ SKRZYDŁA DRZWI 3. Montaż skrzydła drzwi GRADARA S5 1 2 płytka S5 1. 4mm Rozsuń płytki w gniazdach zawiasów przy pomocy pierścieni gumowych zamocowanych na dwóch śrubach regulacyjnych, tak aby powstała szczelina pod płetwę części skrzydłowej zawiasów była możliwie szeroka. 3 S5 4 Płetwy w części skrzydłowej zawiasów ustaw równolegle do płaszczyzny skrzydła, wsuń pomiędzy dwie płytki w otwory zawiasów w ościeżnicy i wkręć z powrotem środkowe śruby blokujące (patrz rys - 1.) pozostawiając lekki luz. Ustaw odległość p między walcem korpusu każdego z zawiasów a ościeżnicą tak aby wynosiła 4mm, następnie ustaw skrzydło w płaszczyźnie pionowej (szczelina górna od skrzydła do nadproża powinna wynosić nominalnie 3,5mm, szczelina dolna od skrzydła do posadzki 11,5mm, dla wersji z progiem stałym oraz 6,5mm dla wersji D, z progiem opadającym). Po sprawdzeniu prawidłowego położenia skrzydła dokręć śruby mocujące i blokujące. S3 Dwie skrajne śruby (górna i dolna) w części ościeżnicowej każdego z zawiasów służą do regulacji pionowych szczelin pomiędzy skrzydłem i ościeżnicą. Koniecznych regulacji dokonaj przekręcając na przemian obie śruby po nie więcej niż pół obrotu na raz aż do uzyskania równych szczelin pionowych (nominalna szerokość każdej szczeliny pionowej wynosi 3,5mm). Wyreguluj próg opadający. Uwaga: Dotyczy wyłącznie wersji z progiem opadającym. Zamontuj wizjer. 6 Instrukcja montażu GRADARA OPTIMUM/OPTIMUM D

7 Notatki Instrukcja montażu OPTIMUM/OPTIMUM D 7
