Instrukcja montażu urządzenia: Huśtawka na sprężynie

Transkrypt

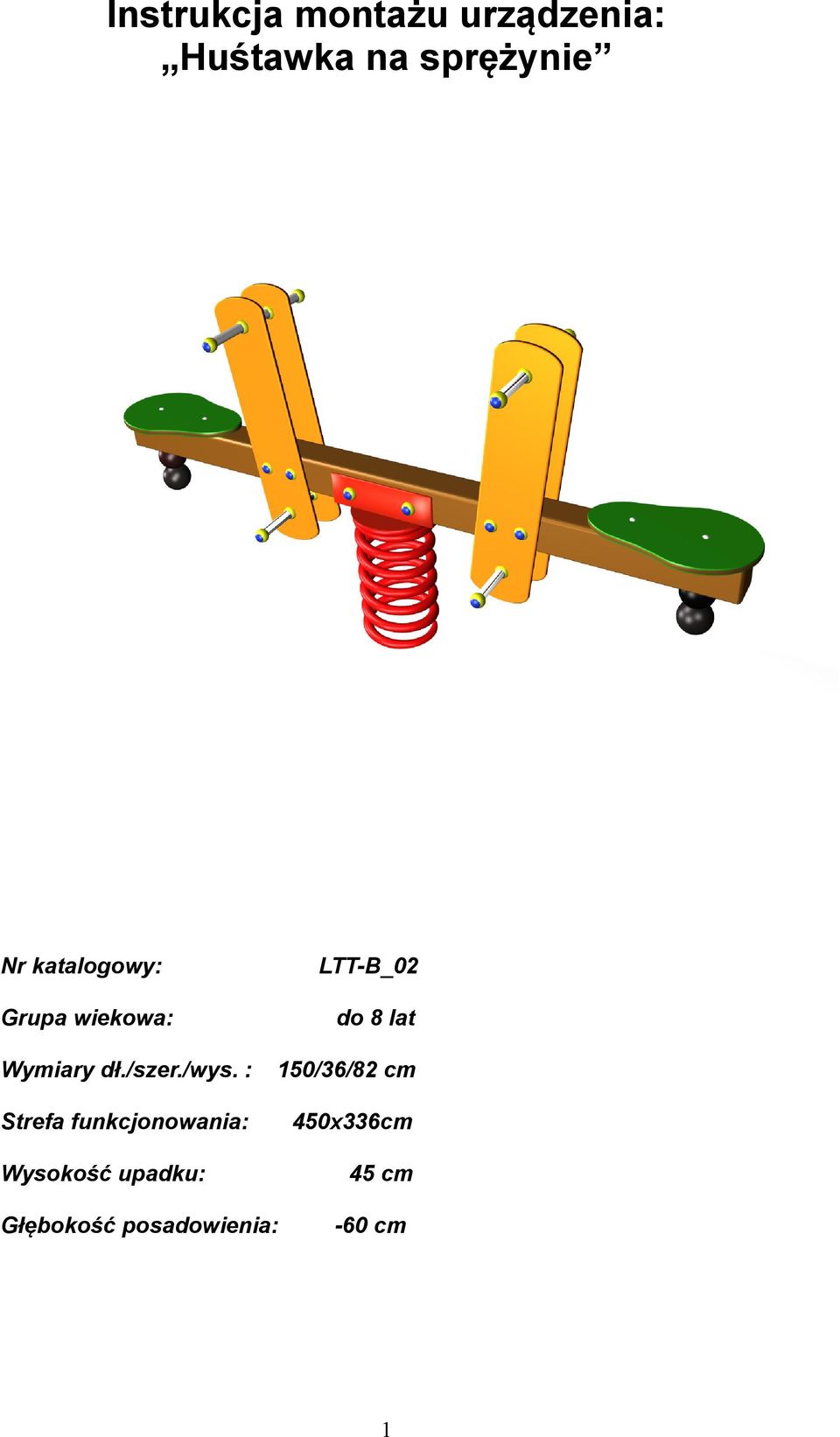

1 Instrukcja montażu urządzenia: Huśtawka na sprężynie Nr katalogowy: LTT-B_0 Grupa wiekowa: do 8 lat Wymiary dł./szer./wys. : 0//8 cm Strefa funkcjonowania: 0xcm Wysokość upadku: Głębokość posadowienia: cm -0 cm

2 Wymiary urządzenia oraz strefa funkcjonowania

3 Wykaz elementów WYMIARY ILOŚĆ Belka kwadratowa 90x90 mm dł. 00 mm szt. Siedziska z laminatu 0x00 mm szt. Osłony boczna 0x00 mm szt. Uchwyty z rurki alum. Ø mm dł. 90 mm szt. Rączki i nóżki plastikowe 8 szt. Kielich szt. 7 Sprężyna szt. 8 Kotwa szt. 9 Talerz metalowy pod sprężynę szt. 0 Grzybek zabezpieczający szt. Śruba z łbem -kątnym M0 0 mm szt. Śruba z łbem -kątnym M0 0 mm szt. Śruba z łbem -kątnym M0 0 mm szt. Śruba zamkowa M0 80 mm szt. Śruba zamkowa M0 0 mm szt. Pręt gwintowany M0 0 mm szt. 7 Obejma U ( cybant M8) szt 8 Podkładka M8 0 szt. 9 Podkładka M0 szt. 0 Nakrętka samokontrująca M8 0 szt. Nakrętka samokontrująca M0 szt. Zaślepka okrągła czarna szt. Kapturek ochronny żółty 0 szt.

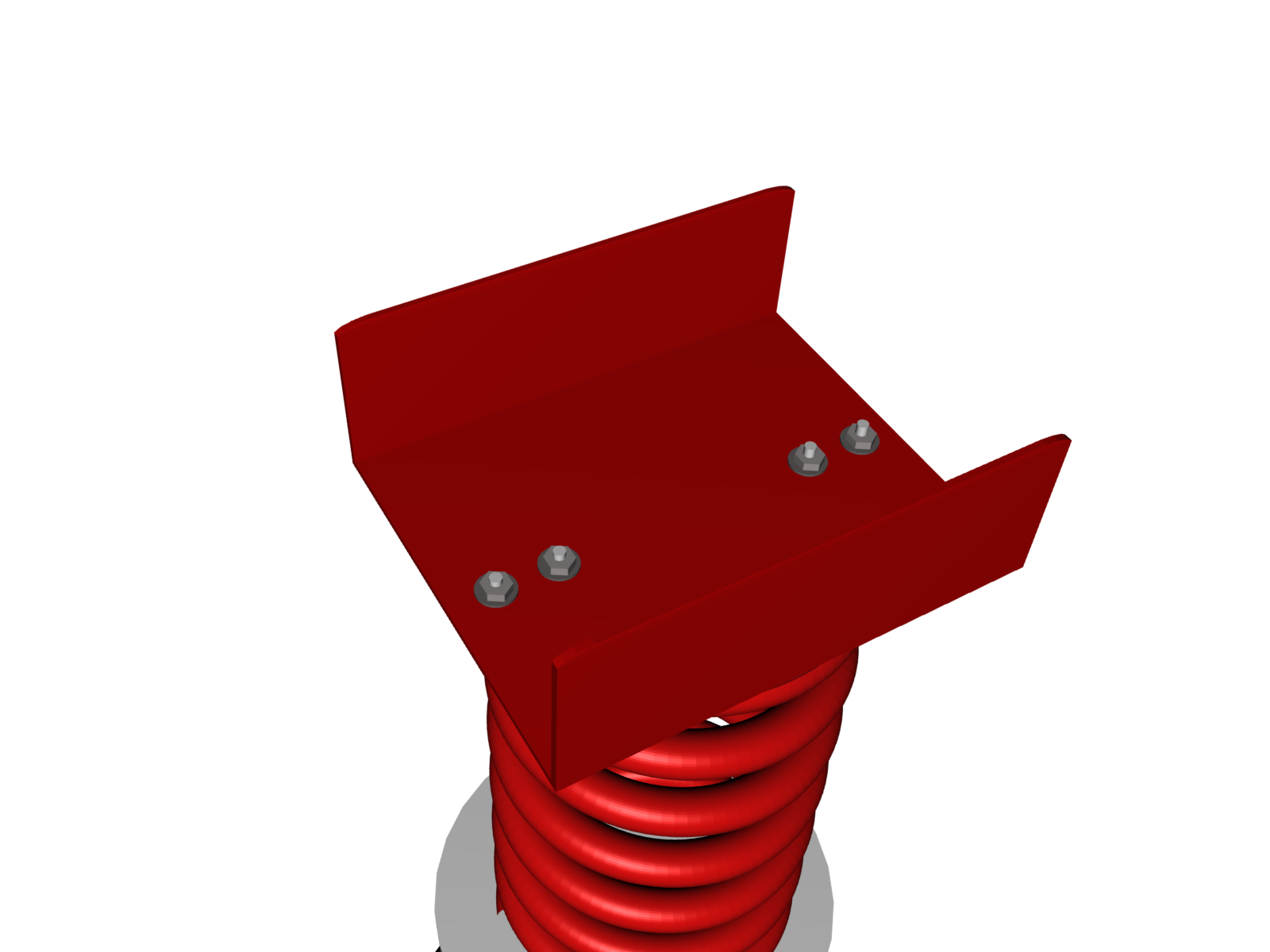

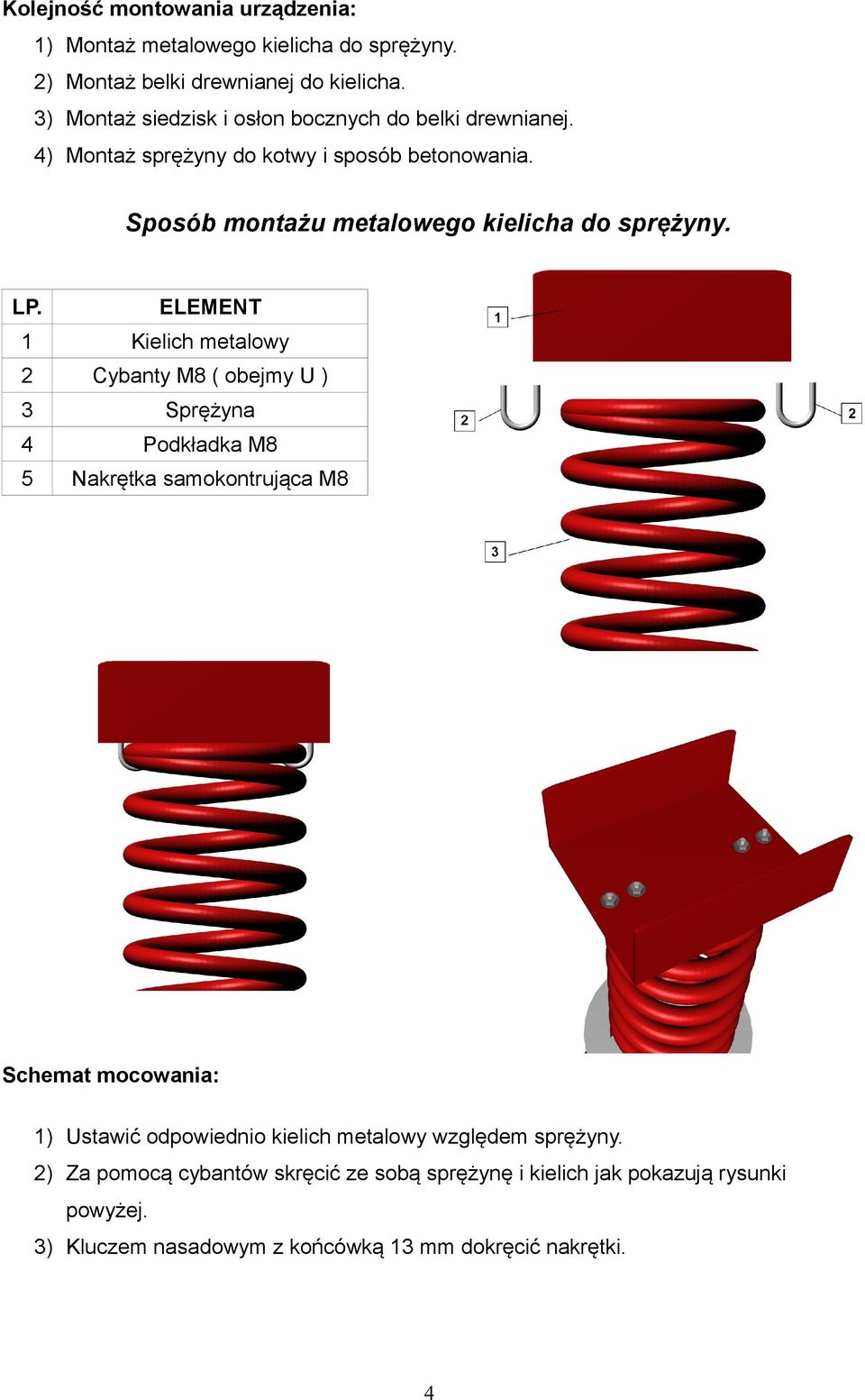

4 Kolejność montowania urządzenia: ) Montaż metalowego kielicha do sprężyny. ) Montaż belki drewnianej do kielicha. ) Montaż siedzisk i osłon bocznych do belki drewnianej. ) Montaż sprężyny do kotwy i sposób betonowania. Sposób montażu metalowego kielicha do sprężyny. Kielich metalowy Cybanty M8 ( obejmy U ) Sprężyna Podkładka M8 Nakrętka samokontrująca M8 ) Ustawić odpowiednio kielich metalowy względem sprężyny. ) Za pomocą cybantów skręcić ze sobą sprężynę i kielich jak pokazują rysunki powyżej. ) Kluczem nasadowym z końcówką mm dokręcić nakrętki.

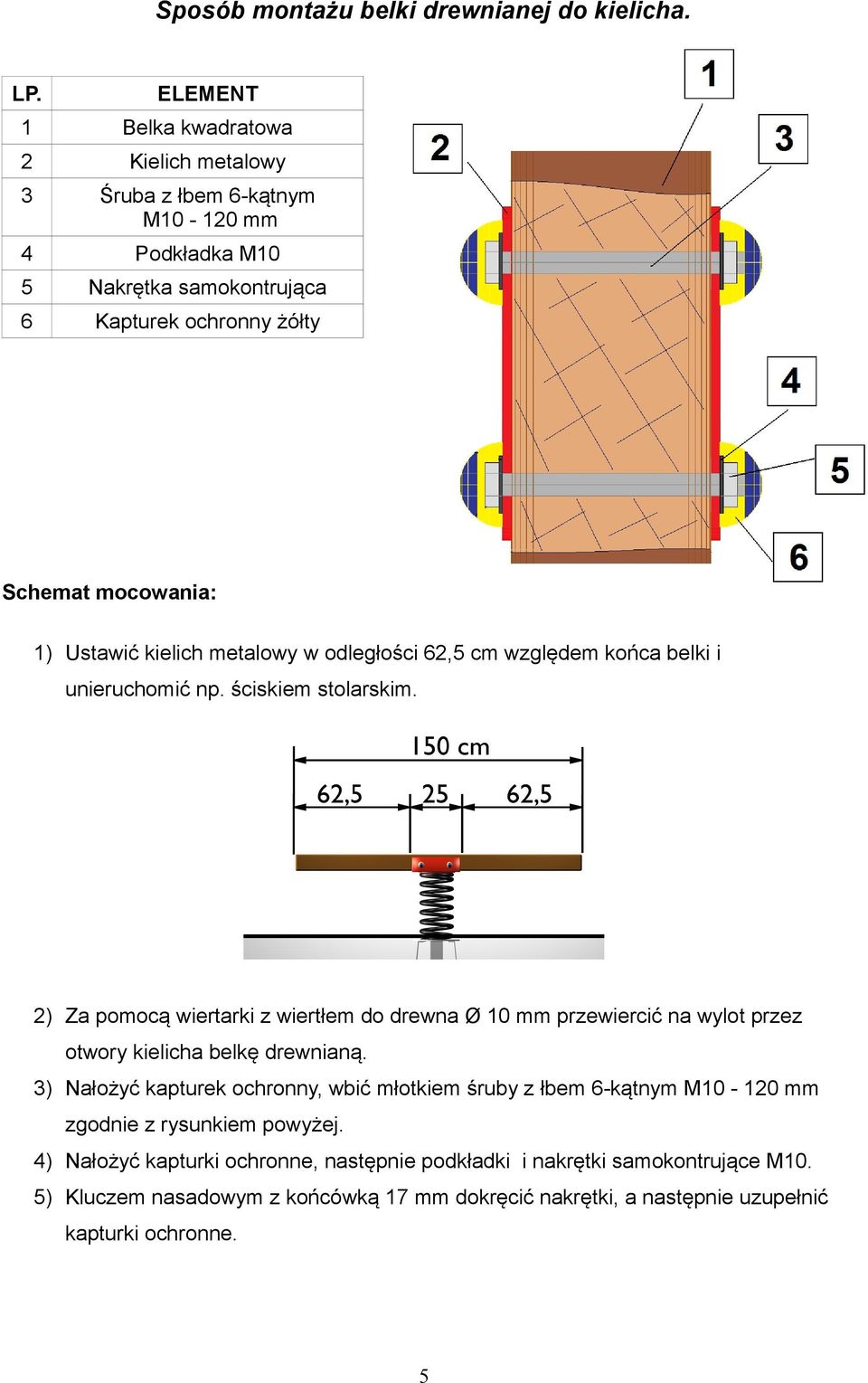

5 Sposób montażu belki drewnianej do kielicha. Belka kwadratowa Kielich metalowy Śruba z łbem -kątnym M0-0 mm Podkładka M0 Nakrętka samokontrująca Kapturek ochronny żółty ) Ustawić kielich metalowy w odległości, cm względem końca belki i unieruchomić np. ściskiem stolarskim. ) Za pomocą wiertarki z wiertłem do drewna Ø 0 mm przewiercić na wylot przez otwory kielicha belkę drewnianą. ) Nałożyć kapturek ochronny, wbić młotkiem śruby z łbem -kątnym M0-0 mm zgodnie z rysunkiem powyżej. ) Nałożyć kapturki ochronne, następnie podkładki i nakrętki samokontrujące M0. ) Kluczem nasadowym z końcówką 7 mm dokręcić nakrętki, a następnie uzupełnić kapturki ochronne.

6 Sposób montażu siedziska do belki drewnianej. Belka drewniana Siedzisko z laminatu Śruba zamkowa M0-80mm Śruba zamkowa M0-0mm Grzybek zabezpieczający Podkładka M0 7 Nakrętka samokontrująca M0 8 Zaślepka okrągła czarna ) Przyłożyć siedzisko do belki, ustawić względem dziur i unieruchomić np. ściskiem stolarskim. ) Wbić młotkiem śruby zamkowe. ) Nałożyć podkładki i nakrętki samokontrujące M0. ) Kluczem nasadowym z końcówką 7 mm dokręcić nakrętkę, a następnie uzupełnić kapturki ochronne.

7 Sposób montażu osłon bocznych do belki drewnianej. Belka kwadratowa Osłony boczne z laminatu Śruba z łbem -kątnym M0-0 mm Podkładka M0 Nakrętka samokontrująca Kapturek ochronny żółty ) Ustawić osłony boczne w odległości 0 cm względem końca belki i unieruchomić np. ściskiem stolarskim. ) Za pomocą wiertarki z wiertłem do drewna Ø 0 mm przewiercić na wylot przez otwory osłon belkę drewnianą. ) Nałożyć kapturek ochronny, wbić młotkiem śruby z łbem -kątnym M0-0 mm zgodnie z rysunkiem powyżej. ) Nałożyć kapturki ochronne, następnie podkładki i nakrętki samokontrujące M0. ) Kluczem nasadowym z końcówką 7 mm dokręcić nakrętki, a następnie uzupełnić kapturki ochronne. 7

8 Sposób montażu uchwytów. Osłony z laminatu Uchwyty rurka aluminiowa Ø mm Kapturek ochronny żółty Pręt gwintowany Podkładka M0 Nakrętka samokontrująca M0 ) Ustawić odpowiednie części uchwytów jak pokazuje rysunek powyżej. ) Przeciągnąć przez otwory pręt gwintowany, nałożyć podkładki i nakrętki. ) Kluczem nasadowym z końcówką 7 mm dokręcić nakrętkę, a następnie uzupełnić kapturki ochronne. 8
