SDP01 SARA DUO PLUS. Instrukcja montażu. otwierana na zewnątrz

Transkrypt

1 SDP01 Instrukcja montażu SARA DUO PLUS otwierana na zewnątrz

2

3 x1 7. x2 1.,5x22 x2 19. x1 2. x1 8. x x5 min. x8 20. x1. x1 9. min. x6 15. M5x16 min. x8 21. min. x 4. x1 10. x2 16. x2. x1 5. x ,5x1 x8 17. x. x4 6. min. x ,2x18 min. x6 18. x1

4 1

5 A. Wypakowujemy elementy ościeżnicy Sara Duo Plus B. Rozkładamy profile ościeżnicy 1 8 C. Wkładamy narożnik plastikowy [8] w profil pionowy ościeżnicy [1] 1 D. W gniazdo tylne profilu pionowego [1] wkładamy narożnik rozporowy [7] 8 7 2

6 1 E. Składamy profil pionowy [1] z profilem poziomym [] za pomocą wcześniej włożonych narożników, zwracając uwagę na równe połączenie się profili F. Dokręcamy wkręty dociskowe w narożniku rozporowym [7] blokując ustawienie profili 7 1 G. Po skręceniu profili [1] i [] nawiercamy je wiertłem fi w miejscach gdzie znajduje się plastikowy narożnik [8], również go przewiercając 2 H. W wywiercone otwory wkręcamy wkręty [2] tak aby zablokować pozycję narożników

7 2 I. Postępując tak samo jak w przypadku profilu pionowego [1], wkładamy narożnik plastikowy [8] i narożnik rozporowy [7] do profilu pionowego [2], a następnie składamy profile ze sobą J. Dokręcamy wkręty dociskowe w narożniku rozporowym [7] zwracając uwagę na równe połączenie się profili 7 K. Jak w przypadku drugiego narożnika, wiercimy otwory wiertłem fi w profilach poziomym [] i pionowym [2] 2 L. Dokręcamy narożnik wkrętami [2] aby zablokować połączenie profili 2 4

8 11 10 M. Dokładamy listwę rozporową [10] do ościeżnicy i dokręcamy ją do gniazda uszczelki za pomocą wkrętów [11] N. Tak samo postępujemy z drugą listwą rozporową [10] O. Do bocznych gniazd profili, od strony licowania wkładamy siatkę do spoinowania [22], a następnie dociskamy ją profilem pcv [21] 21 P. Wkładamy kotwy [9] pod skosem w gniazdo profili pionowych [1 i 2] i przekręcamy je tak aby się zablokowały 9 5

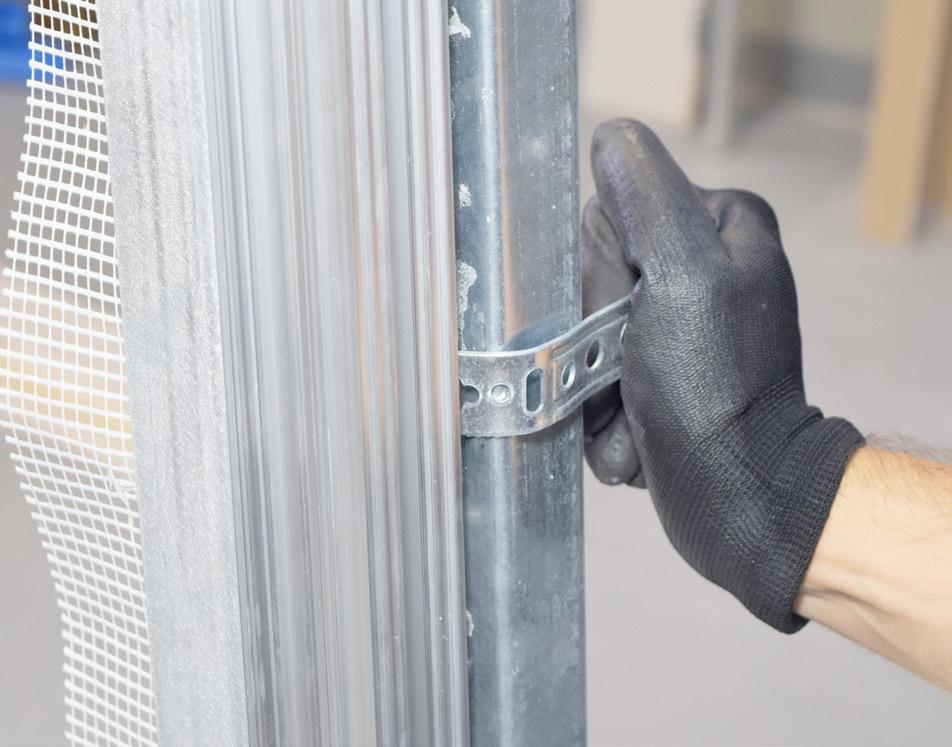

9 9 R. Następnie dokręcamy kotwy [9] do profilu za pomocą wkrętów [12] 12 S. Prawidłowo skręcona ościeżnica T. Wkładamy skręconą ościeżnicę w otwór budowlany U. Następnie klinujemy ościeżnicę w otworze 6

10 W. Po zaklinowaniu należy sprawdzić ustawienie ościeżnicy w pionie i w poziomie oraz w razie potrzeby dokonać korekt ustawienia X. Należy zwrócić uwagę na głębokość osadzania ościeżnicy. Zewnętrzna krawędź ościeżnicy powinna być zrównana z powierzchnia wykończonej ściany Y. Szczeliny pomiędzy ościeżnicą a otworem budowlanym wypełnić przy pomocy pianki montażowej niskoprężnej Z. Po wyschnięciu pianki montażowej zaginamy kotwy [9] 9 7

11 2A. Następnie dokręcamy kotwy do konstrukcji otworu budowlanego, uważając aby nie zmienić ustawienia profili 2B. Nadmiar wyschniętej pianki montażowej obcinamy nożem i wyciągamy kliny 10 2C. Demontujemy listwy rozporowe [10] 2D. Prawidłowo zamontowana ościeżnica w otworze 8

12 2E. Ościeżnica zabudowana płytami gipsowo-kartonowymi (Płyta od strony zawiasów powinna mieć wycięcia na element maskujący zawias) 17 2F. W gniazda na zawiasy wkładamy plastikowe zaślepki [17]. Połączenie płyt gipsowo-kartonowych i profili ościeżnicy wypełniamy masą gipsową 19 2G. Za pomocą chusteczki [19] odtłuszczamy powierzchnie profili 2H. Używając podkładu do aluminium [18] malujemy powierzchnię profili, a następnie po jego całkowitym wyschnięciu możemy pomalować ościeżnicę farbą ścienną. Podczas malowania stosować zaślepki blachy zaczepowej [16] i zawiasów [17] 9

13 5 2I. Za pomocą wkrętów [1] przykręcamy do profilu ościeżnicy blachę zaczepową zamka [5] 1 2J. Używając śrub [15] dokręcamy zawiasy [6] do profilu ościeżnicy K. Wkładamy uszczelkę [4] w gniazdo, odpowiednio docinając uszczelkę w narożnikach ościeżnicy jak i na długość profili. 2L. Zakładamy drzwi do ościeżnicy unosząc je za pomocą klina wsuniętego pod drzwi, który ułatwi osadzenie ich na zawiasach 10

14 6 2M. Przykręcamy zawiasy [6] do drzwi uprzednio nawiercając otwory na wkręty [14] aby zapobiec rozwarstwieniu ramiaka drzwi 14 2N. Zakładamy rozetę i trzpień klamki do drzwi 2O. Montujemy klamkę 6 2P. Regulujemy zawiasy [6] wg. załączonej instrukcji za pomocą klucza imbusowego [20], ustawiając je tak aby uzyskać równe szczeliny między drzwiami a ościeżnicą oraz by powierzchnia drzwi licowała się z przednią powierzchnią profilu. Następnie zakładamy zaślepki na zawiasy [6] 11

15 2R. Efekt końcowy prawidłowo zamontowanej ościeżnicy Sara Duo Plus 12

16 Instrukcja regulacji standardowo stosowanych zawiasów E B F D A C B E A - Śruba służąca do regulacji skrzydła do góry i w dół (wyrównanie szczeliny górnej) B - Śruba służąca do regulacji skrzydła w prawo i lewo (wyrównanie szczelin bocznych skrzydła) C - Śruba służąca do odblokowania/zablokowania możliwości przesunięcia skrzydła do przodu i do tyłu (zlicowanie skrzydła z powierzchnią ściany) D - Śruba służąca do odblokowania/zablokowania pozycji ustawianej śrubą A E - Otwór okrągły służący do zamocowania zawiasu do skrzydła drzwiowego F - Otwór okrągły służący do zamocowania zawiasu do ościeżnicy C A D F A C B 1

17 1. W celu wyregulowania skrzydła na wysokość (aby pomniejszyć lub powiększyć górną szczelinę) należy poluzować śruby [D] utrzymujące pozycję zawiasu w ościeżnicy. 2. Za pomocą klucza imbusowego, dokręcając lub odkręcając dolną śrubę [A] (górną śrubę należy przekręcać w przeciwnym kierunku), podnosimy lub opuszczamy skrzydło drzwiowe. Po uzyskaniu odpowiedniej szczeliny górnej, dokręcamy wszystkie śruby [D], a następnie należy poluzować śruby [A]. Zakres regulacji zawiasu to 6mm od jego najniższego położenia.. W celu wyregulowania skrzydła tak aby jego powierzchnia zrównała się z powierzchnią ściany, należy najpierw poluzować śruby [C], które trzymają pozycję zawiasu w ościeżnicy. 4. Następnie ręcznie odsuwamy lub dosuwamy skrzydło do ościeżnicy, tak aby po zamknięciu jego powierzchnia zrównała się z powierzchnią ściany. Po odpowiednim wyregulowaniu zawiasów w tej płaszczyźnie, dokręcamy ponownie śruby [C] w celu zablokowania pozycji. 14

18 Zakres regulacji zawiasu w tej płaszczyźnie to +/-1 mm 5. W celu wyregulowania szczelin pomiędzy skrzydłem a ościeżnicą po bokach należy dokręcać lub odkręcać śruby [B] w zawiasie przez co skrzydło będzie się przesuwać w prawo lub w lewo. Zakres regulacji zawiasu w tej płaszczyźnie to +/- mm Należy wyregulować równomiernie wszystkie zawiasy tak aby żaden z nich nie był przeciążony co zapobiegnie ich uszkodzeniu. 15

19 16
