Przebudowa Drogi Gminnej ulicy Górka w Hutkach. Przebudowa przyłącza nn z zabezpieczeniem. Hutki ul. Górka dz. nr 67/1 ; 69 ; 156/1 ; 163/1 ; 230/1

Transkrypt

1 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ DOKUMENTACJA PROJEKTOWA TEMAT: Przebudowa Drogi Gminnej ulicy Górka w Hutkach ZAKRES: ADRES: Przebudowa przyłącza nn z zabezpieczeniem INWESTOR: Hutki ul. Górka dz. nr 67/1 ; 69 ; 16/1 ; 163/1 ; 230/1 PROJEKTOWAŁ : mgr inż. Robert Głąb NR UPRAWNIEŃ 31/99 Urząd Gminy Bolesław Bolesław ul. Główna 8 SPECJALNOŚĆ: elektryczna Strona 1

2 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ SPIS ZAWARTOŚCI I. STRONA TYTUŁOWA II. III. IV. SPIS ZAWARTOŚCI SPIS ZAŁĄCZNIKÓW SPIS RYSUNKÓW V. SPIS TREŚCI VI. VII. IX. OPIS TECHNICZNY ZAŁĄCZNIKI WG SPISU RYSUNKI WG SPISU Strona 2

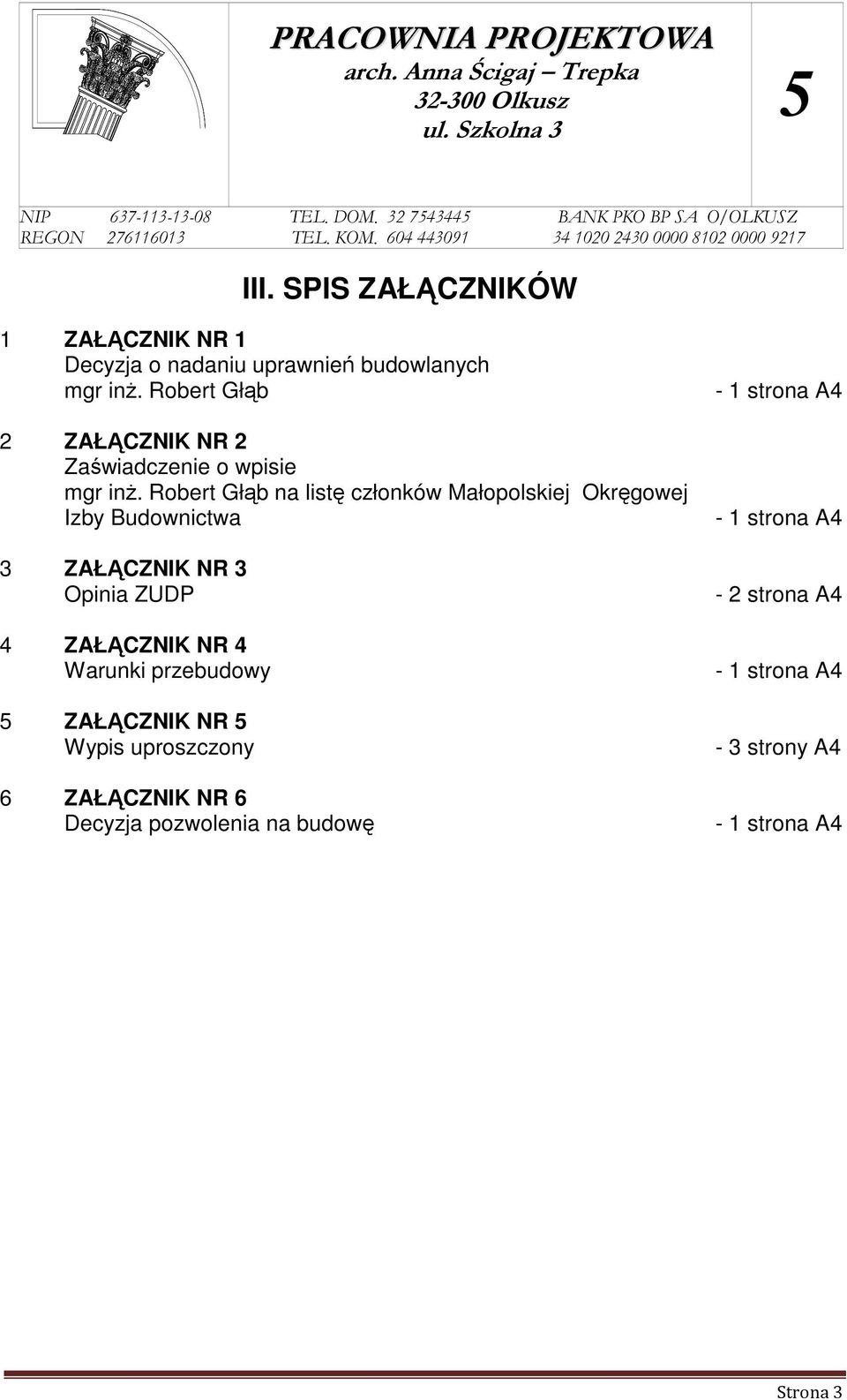

3 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ III. SPIS ZAŁĄCZNIKÓW 1 ZAŁĄCZNIK NR 1 Decyzja o nadaniu uprawnień budowlanych mgr inż. Robert Głąb 2 ZAŁĄCZNIK NR 2 Zaświadczenie o wpisie mgr inż. Robert Głąb na listę członków Małopolskiej Okręgowej Izby Budownictwa 3 ZAŁĄCZNIK NR 3 Opinia ZUDP 4 ZAŁĄCZNIK NR 4 Warunki przebudowy ZAŁĄCZNIK NR Wypis uproszczony 6 ZAŁĄCZNIK NR 6 Decyzja pozwolenia na budowę - 1 strona A4-1 strona A4-2 strona A4-1 strona A4-3 strony A4-1 strona A4 Strona 3

4 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ IV. SPIS RYSUNKÓW L.P. TYTUŁ RYSUNKU SKALA NUMER RYS. 1 ORIENTACJA 1: PROJEKT ZAGOSPODAROWANIA DZIAŁKI- ZUDP 1: SCHEMAT ROZWINIĘTY LINII KABLOWEJ SN 1:12 2 Strona 4

5 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ V. SPIS TREŚCI I. STRONA TYTUŁOWA 1 II. SPIS ZAWARTOŚCI 2 III IV V VI SPIS ZAŁĄCZNIKÓW SPIS RYSUNKÓW SPIS TREŚCI OPIS TECHNICZNY INFORMACJE OGÓLNE PRZEDMIOT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA LOKALIZACJA PODKŁADY GEODEZYJNE 6 2. INFORMACJA O TERENIE INFORMACJA O OCHRONIE TERENU ISTNIEJĄCE ZAGOSPODAROWANIE TERENU ISTNIEJĄCE ZAINWESTOWANIE TERENU ISTNIEJĄCE UKSZTAŁTOWANIE TERENU ISTNIEJĄCE UZBROJENIE TERENU PROJEKTOWANA PRZEBUDOWA KABLA NN WRAZ Z JEGO ZABEZPIECZENIEM PRZEBUDOW KABLA NN.. 8. ROBOTY ZIEMNE TECHNOLOGIA MONTAŻU RUR OSŁONOWYCH ZESTAWIENIE MATERIAŁÓW. 9 Strona

6 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ VI. OPIS TECHNICZNY 1. INFORMACJE OGÓLNE. 1.1 PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest projekt przebudowy przyłącza kablowego nn wraz z zabezpieczeniem dla przebudowywanej ulicy Górka w Hutkach. 1.2 PODSTAWA OPRACOWANIA. Umowa zawarta pomiędzy UMiG w Olkuszu a Pracownią Projektową Aktualna mapa do celów projektowych w skali 1:00 Uzgodnienia branżowe Wizja lokalna oraz pomiary Normy i przepisy budowlane 1.3 LOKALIZACJA. Inwestycja zlokalizowana jest w Hutkach przy ul. Górka na działkach : 67/1;69;16/1;163/1;230/ PODKŁADY GEODEZYJNE Aktualna mapa do celów projektowych w skali 1:00 sporządzona przez uprawnionego geodetę, potwierdzona przez Starostwo Powiatowe w Olkuszu Powiatowy Ośrodek Dokumentacji Geodezyjnej i Kartograficznej nr KERG 9-8/2009 z września 2009r. Strona 6

7 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ 2. INFORMACJE O TERENIE. 2.1 DANE DOTYCZĄCE OCHRONY TERENU. Teren objęty opracowaniem nie podlega ochronie na mocy obowiązujących ustaw oraz planu miejscowego. 3. ISTNIEJĄCE ZAGOSPODAROWANIE TERENU. 3.1 ISTNIEJĄCE ZAINWESTOWANIE TERENU. Przedmiotowy obszar stanowi teren ulicy Górka stanowiącym pas zieleni. Teren przyległy porośnięty zielenią niską. wraz z przyległym pasem 3.2 ISTNIEJĄCE UKSZTAŁTOWANIE TERENU. Teren objęty projektem stanowi teren ukształtowany i zagospodarowany. Kabel przebiega pod drogą i w pasie przyległym porośniętym trawą. 3.3 ISTNIEJĄCE UZBROJENIE TERENU. Na długości przyłącza zlokalizowane są : - gazociąg, wodociąg oraz teletechnika Prace w tym rejonie prowadzić pod nadzorem służb technicznych właścicieli uzbrojenia podziemnego. Przed przystąpieniem do realizacji zadania należy powiadomić ich o terminie realizacji oraz w ramach wykonywanych prac dokonywać odbiorów częściowych przy prowadzonych pracach ziemnych. Wszelkie prace wykonywać ręcznie. Strona 7

8 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ 4. PROJEKTOWANA PRZEBUDOWA KABLI NN WRAZ Z JEGO ZABEZPIECZENIEM 4.1 Przebudowa kabla NN Zgodnie z rysunkiem nr 1, stanowiącym załącznik do opinii ZUDP nr 618/2010 z dnia r. istniejący kabel nn podlega przebudowie z zabezpieczeniem na zaznaczonym odcinku 1-4. W projekcie ujęto pełną przebudowę kabla. Po odkopani kabla na odcinku pobocza oraz ściągnięciu nawierzchni należy : - kabel odpiąć od sieci napowietrznej - wykonać wykop kablowy zgodnie z nową trasą - posadowić kabel w pasie drogi w rurach dwudzielnych A110PS - powtórnie podłączyć kabel na sieć. Zgodnie z normą SEP-E-004 kable posadowić na głębokości 0,8m na podsypce piaskowej grubości 0,1cm. Stąd wymagany wykop pod przekładkę 1,0m x 0,4m. Przejście pod drogą wykonać w rurach osłonowych ułożonych na głębokości 1m w rodzimym gruncie. Należy pamiętać o wymaganych promieniach gięcia kabli (20 krotna średnica). Uszczelnienie przepustów wykonać dedykowanymi uszczelnieniami RDSS prod. Raychem lub porównywalnymi. Droga podlega pełnej przebudowie obejmującej ściągnięcie nawierzchni, korytowanie do głębokości około 0,6m. Stąd w obmiarach podano jedynie wykopy liniowe.. ROBOTY ZIEMNE. Prace ziemne obejmują: - wykopy liniowe dla kabli ziemnych Na etapie wizji lokalnej i wywiadu miejscowego stwierdzono i zakwalifikowano prace ziemne dla powyższego zadania do gruntów nie skalistych przyjęto III kategorię gruntu. Całość prac wykonywać ręcznie. Dla powyższych prac należy wykonać wykop Strona 8

9 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ płytki do 1m. Dla lokalizacji należy wykonać dodatkowe przekopy kontrolne. Jako rury przepustowe zastosować rury. Dla całości prac ziemnych należy zastosować podsypkę piaskową 0,1m- 0,1m pod i nad kablem oraz uzupełnienie przepustach na wysokość 0,1m ponad. wykopu przy 6. TECHNOLOGIA MONTAŻU RUR OSŁONOWYCH. Łączenie połówek rur osłonowych typu A PS i SVA następuje przez ich złożenie i zaciśnięcie, aż do momentu zakleszczenia się zatrzasków znajdujących się po bokach rury. Łączenie prefabrykacyjnych odcinków rur typu A PS polega na przesunięciu połówek rur o min. 0, m i wsunięcie połówki jednej rury w połówkę drugiej. Dla rur DVK czy SRS należy wykonać łączenia poprzez dedykowane kołnierze i złączki typ MT. 7. ZESTAWIENIE MATERIAŁÓW. Materiał Opis Ilość Linia kablowa nn Kabel YAKXS 4x3 mm2 firmy TELEFONIKA - istniejący 0,6/1kV Zaciski SLIP firmy ENSTO 4szt. Rury A110PS firmy AROT 14m Uszczelnienie RDSS firmy Raychem 2 kpl. Taśma kalandrowana - 12m Oznaczniki - 4 szt Uchwyt COT firmy ENSTO 7szt. Strona 9

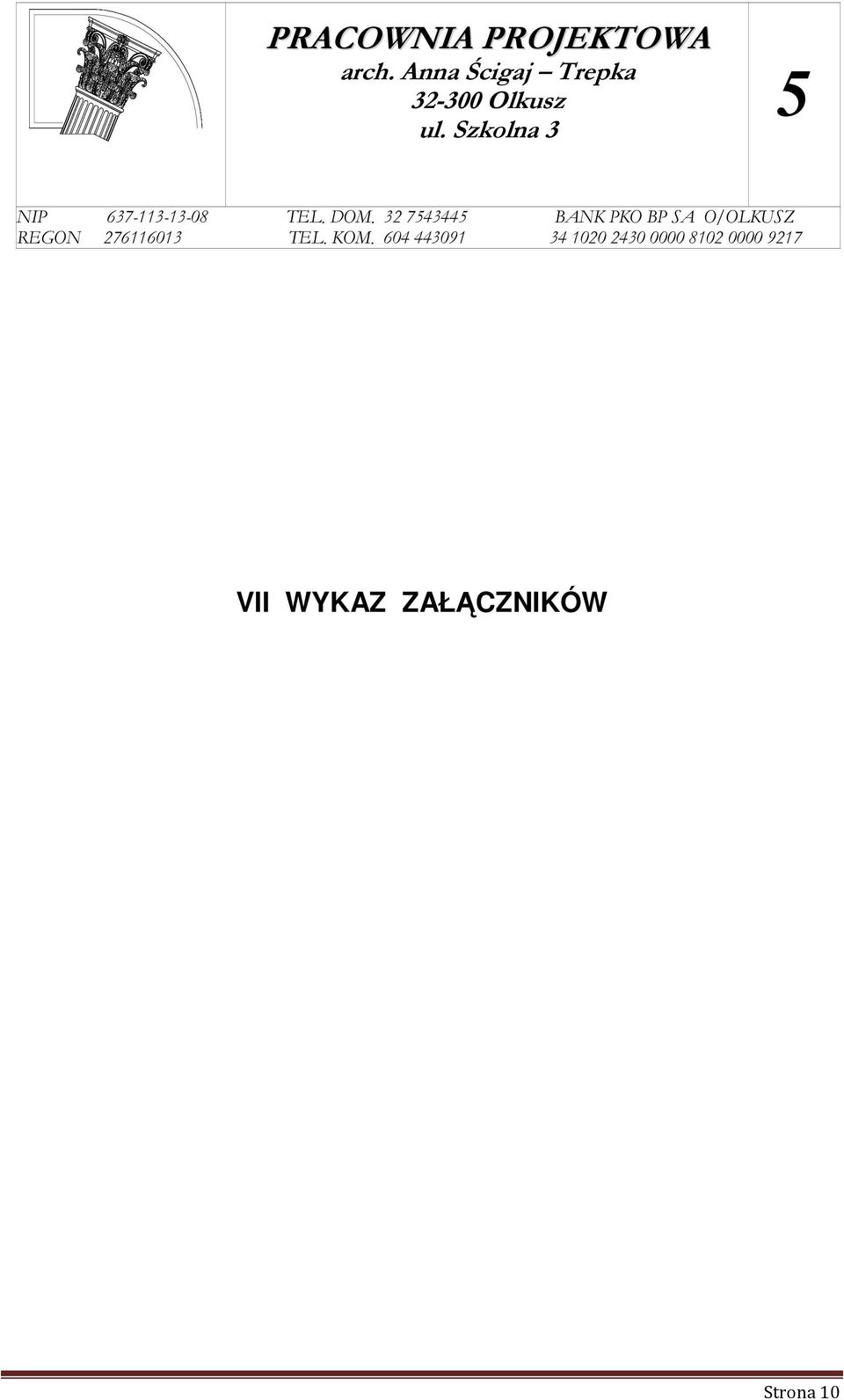

10 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ VII WYKAZ ZAŁĄCZNIKÓW Strona 10

11 NIP TEL. DOM BANK PKO BP SA O/OLKUSZ VIII WYKAZ RYSUNKÓW Strona 11
