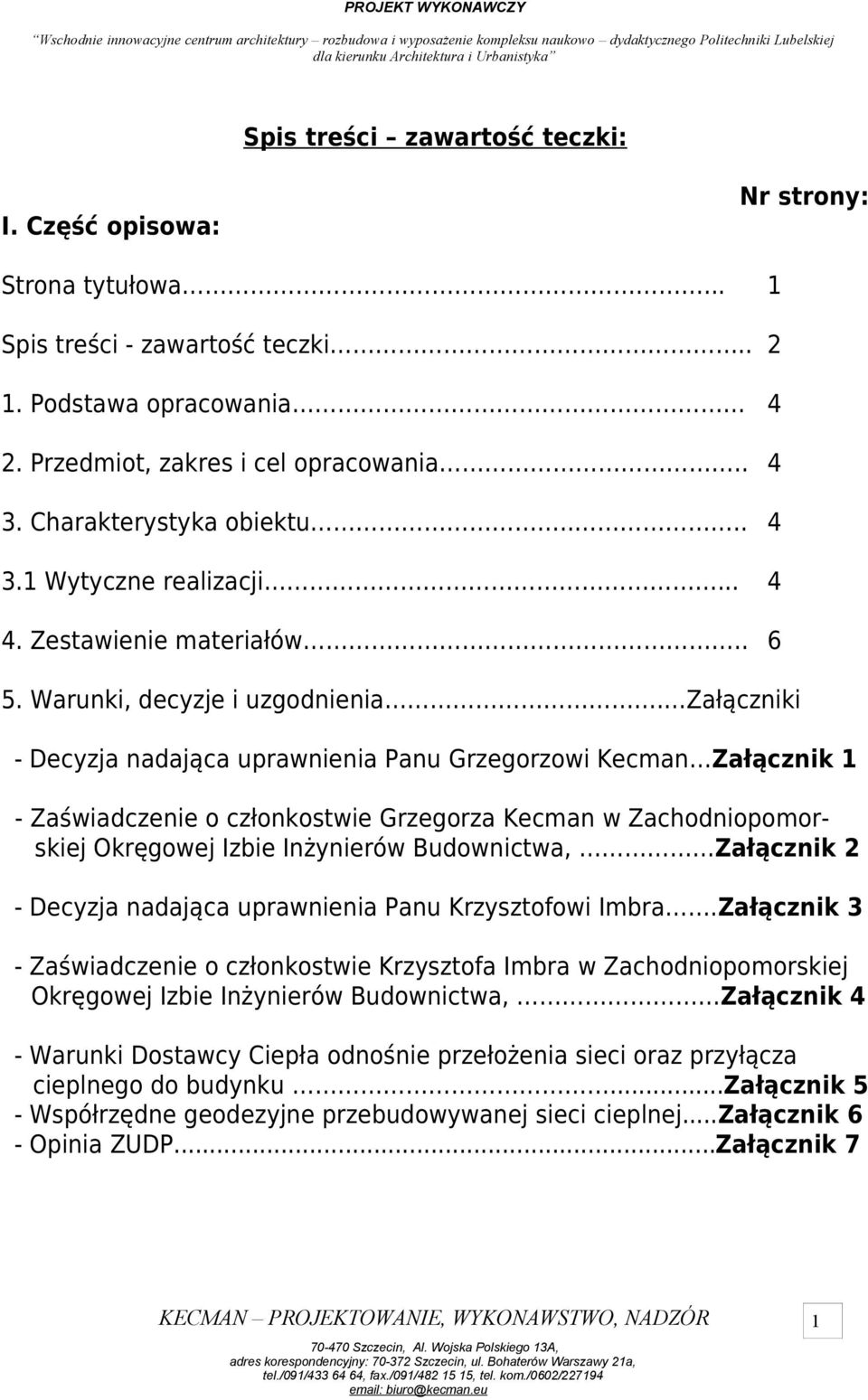

1 Spis treści zawartość teczki: I. Część opisowa: Nr strony: Strona tytułowa... 1 Spis treści - zawartość teczki Podstawa opracowania 4 2. Przedmiot, zakres i cel opracowania Charakterystyka obiektu Wytyczne realizacji Zestawienie materiałów Warunki, decyzje i uzgodnienia. Załączniki - Decyzja nadająca uprawnienia Panu Grzegorzowi Kecman Załącznik 1 - Zaświadczenie o członkostwie Grzegorza Kecman w Zachodniopomorskiej Okręgowej Izbie Inżynierów Budownictwa, Załącznik 2 - Decyzja nadająca uprawnienia Panu Krzysztofowi Imbra.Załącznik 3 - Zaświadczenie o członkostwie Krzysztofa Imbra w Zachodniopomorskiej Okręgowej Izbie Inżynierów Budownictwa, Załącznik 4 - Warunki Dostawcy Ciepła odnośnie przełożenia sieci oraz przyłącza cieplnego do budynku....załącznik 5 - Współrzędne geodezyjne przebudowywanej sieci cieplnej...załącznik 6 - Opinia ZUDP...Załącznik 7 1

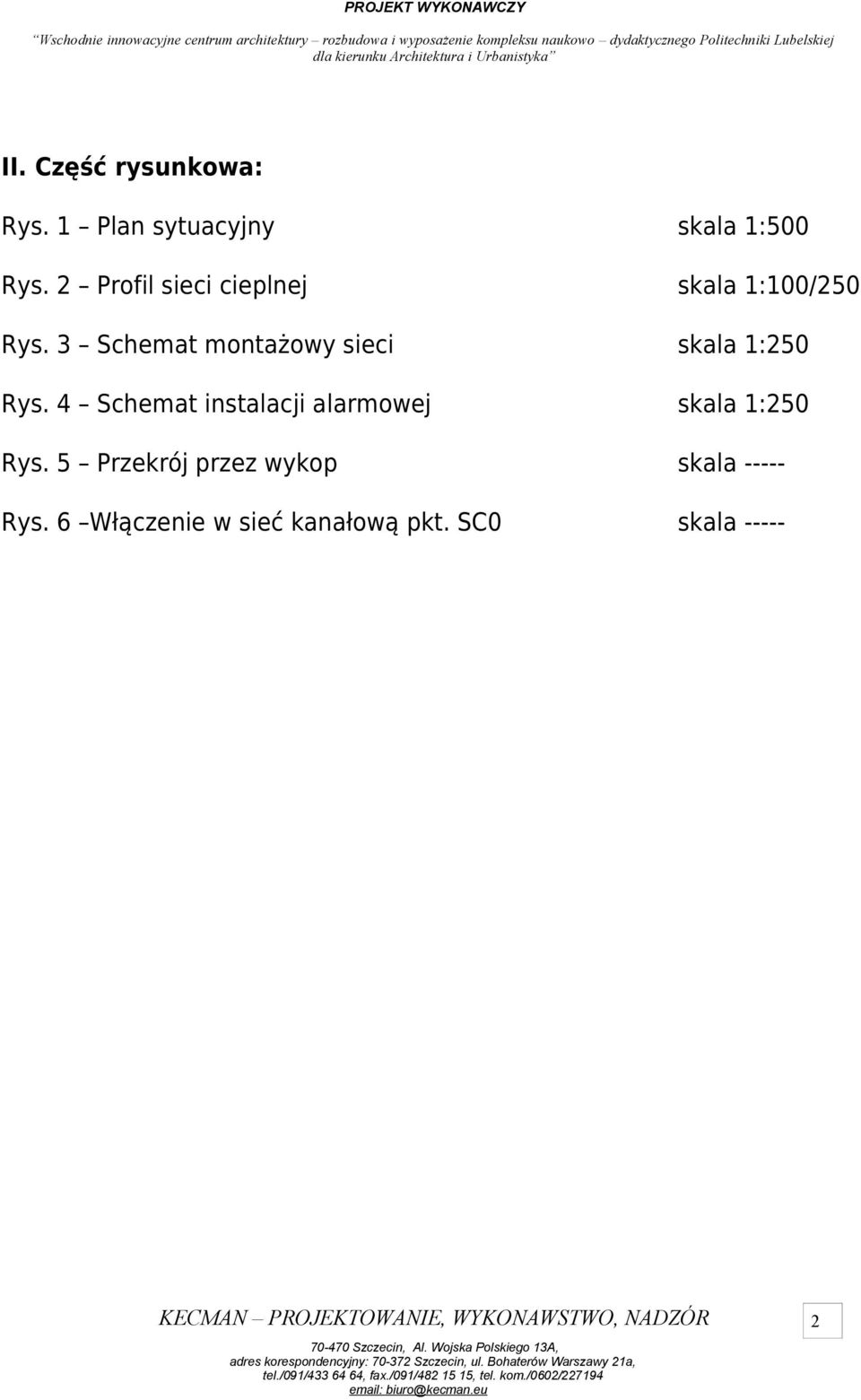

2 II. Część rysunkowa: Rys. 1 Plan sytuacyjny skala 1:500 Rys. 2 Profil sieci cieplnej skala 1:100/250 Rys. 3 Schemat montażowy sieci skala 1:250 Rys. 4 Schemat instalacji alarmowej skala 1:250 Rys. 5 Przekrój przez wykop skala Rys. 6 Włączenie w sieć kanałową pkt. SC0 skala

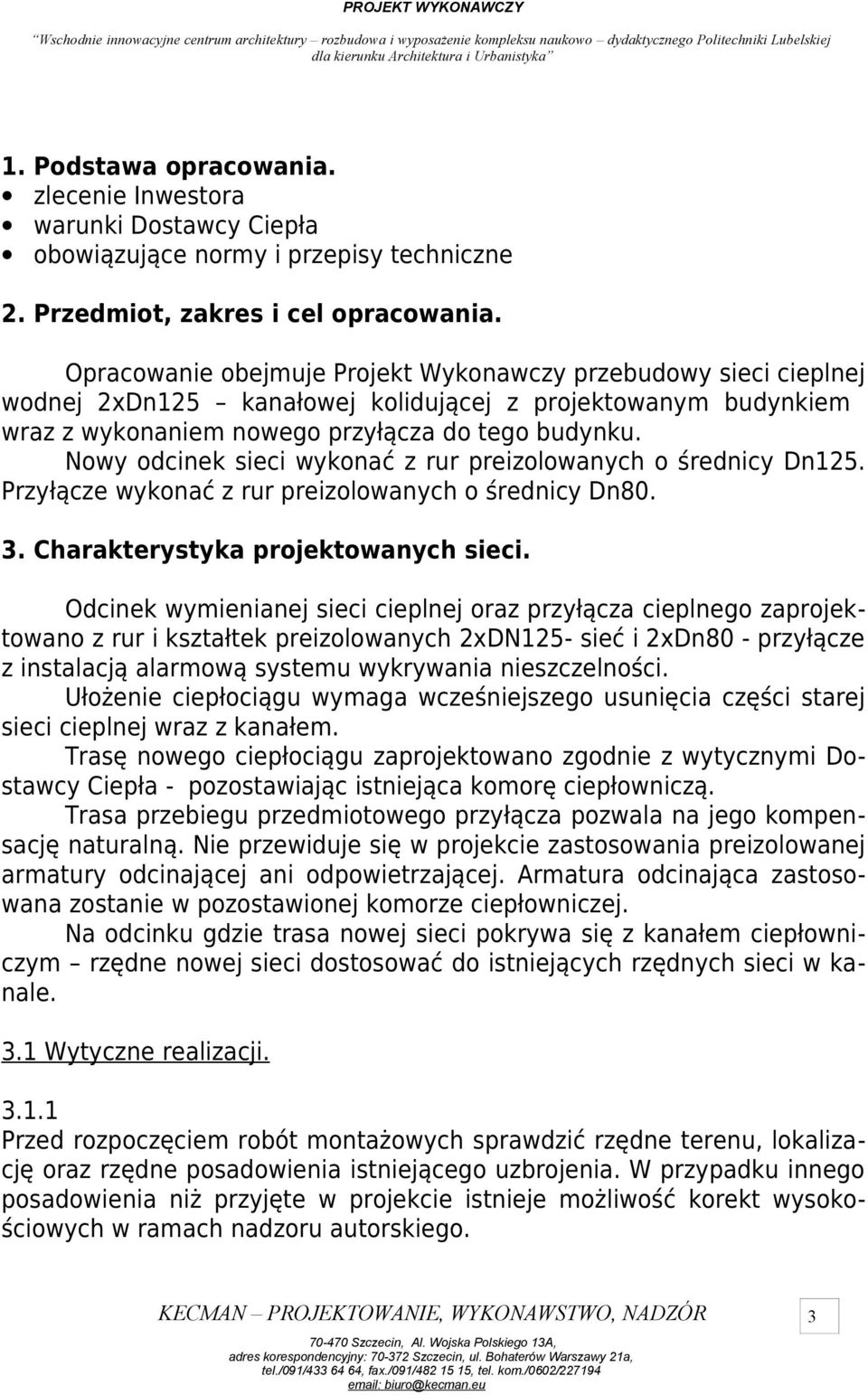

3 1. Podstawa opracowania. zlecenie Inwestora warunki Dostawcy Ciepła obowiązujące normy i przepisy techniczne 2. Przedmiot, zakres i cel opracowania. Opracowanie obejmuje Projekt Wykonawczy przebudowy sieci cieplnej wodnej 2xDn125 kanałowej kolidującej z projektowanym budynkiem wraz z wykonaniem nowego przyłącza do tego budynku. Nowy odcinek sieci wykonać z rur preizolowanych o średnicy Dn125. Przyłącze wykonać z rur preizolowanych o średnicy Dn Charakterystyka projektowanych sieci. Odcinek wymienianej sieci cieplnej oraz przyłącza cieplnego zaprojektowano z rur i kształtek preizolowanych 2xDN125- sieć i 2xDn80 - przyłącze z instalacją alarmową systemu wykrywania nieszczelności. Ułożenie ciepłociągu wymaga wcześniejszego usunięcia części starej sieci cieplnej wraz z kanałem. Trasę nowego ciepłociągu zaprojektowano zgodnie z wytycznymi Dostawcy Ciepła - pozostawiając istniejąca komorę ciepłowniczą. Trasa przebiegu przedmiotowego przyłącza pozwala na jego kompensację naturalną. Nie przewiduje się w projekcie zastosowania preizolowanej armatury odcinającej ani odpowietrzającej. Armatura odcinająca zastosowana zostanie w pozostawionej komorze ciepłowniczej. Na odcinku gdzie trasa nowej sieci pokrywa się z kanałem ciepłowniczym rzędne nowej sieci dostosować do istniejących rzędnych sieci w kanale. 3.1 Wytyczne realizacji Przed rozpoczęciem robót montażowych sprawdzić rzędne terenu, lokalizację oraz rzędne posadowienia istniejącego uzbrojenia. W przypadku innego posadowienia niż przyjęte w projekcie istnieje możliwość korekt wysokościowych w ramach nadzoru autorskiego. 3

4 3.1.2 W miejscach bezkolizyjnych dopuszcza się wykonywanie robót przy użyciu sprzętu mechanicznego będącego pod ciągłym nadzorem W odległości 3 [m] z każdej strony miejsca kolizji z uzbrojeniem podziemnym oraz w pobliżu drzew roboty ziemne wykonywać ręcznie, pod nadzorem odpowiednich służb z zachowaniem szczególnej ostrożności Podłoże pod rurociągi (podsypka piaskowa) należy przed ułożeniem rur zagęścić Wszystkie połączenia doczołowe stalowych rur przewodowych należy wykonać stosując technologię spawania w osłonie argonu lub spawania łukowego. 100% wykonanych doczołowych połączeń spawanych podlega kontroli radiograficznej z dopuszczalną klasą wadliwości spoin R-3. Montaż muf można rozpocząć po pozytywnym zakończeniu ruchu próbnego na gorąco. Przed włączeniem odcinka w system ciepłowniczy należy przeprowadzić jego płukanie. W projekcie zaproponowano użycie muf odpornych na zawilgocenie ze względu na wysoki poziom wód gruntowych teren podmokły Instalację alarmową systemu wykrywania nieszczelności należy wykonać zgodnie z instrukcją producenta Rurociągi ciepłownicze przykryć warstwą piasku grubości 20 cm a następnie zagęścić. Na zagęszczonej warstwie piasku nad każdą z rur ułożyć taśmę ostrzegawczą. Pozostałą część wykopu zasypać gruntem rodzimym lub piaskiem i zagęścić. Teren po trasie ułożonego ciepłociągu należy ukształtować zachowując przykrycie minimum 40 [cm] od wierzchu rur. W przypadku niemożliwości zachowania tego warunku należy ułożyć płyty odciążające. Całość robót ziemnych wykonać zgodnie z normami BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze i PN-B (marzec 1999 r.) Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. 4

5 3.1.8 Roboty montażowe, płukanie i odbiór wykonać zgodnie z obowiązującymi przepisami w tym zakresie. Całość robót montażowych wykonać zgodnie z Warunkami technicznymi wykonywania i odbioru tom II, Warunkami technicznymi projektowania i eksploatacji sieci ciepłowniczych z rur i elementów preizolowanych opracowanie COBRTI INSTAL, Warszawa marzec 1996 r. oraz zgodnie z instrukcjami wykonania i odbioru dostarczonymi przez producenta rur preizolowanych Po zakończeniu prac chodniki, nawierzchnie drogowe oraz tereny zielone należy przywrócić do stanu pierwotnego uwagi końcowe Przed przystąpieniem do prac ziemnych należy zgłosić poszczególnym użytkownikom uzbrojenia podziemnego o terminie rozpoczęcia robót. Całość robót ziemnych wykonać zgodnie z normami BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze i PN-B (marzec 1999 r.) Roboty ziemne. Wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania. W przypadku odkrycia w wykopach nie zinwentaryzowanego uzbrojenia zabezpieczyć je przed ewentualnym uszkodzeniem i powiadomić właściwego użytkownika sposób zagospodarowania odpadów powstających na terenie budowy Wełnę izolacyjną, blachę z wszystkich demontowanych ciepłociągów oraz gruz z istniejących podpór należy poddać utylizacji zgodnie z przepisami Ochrony Środowiska. Rury stalowe z demontażu należy protokolarnie przekazać Właścicielowi Infrastruktury. 5

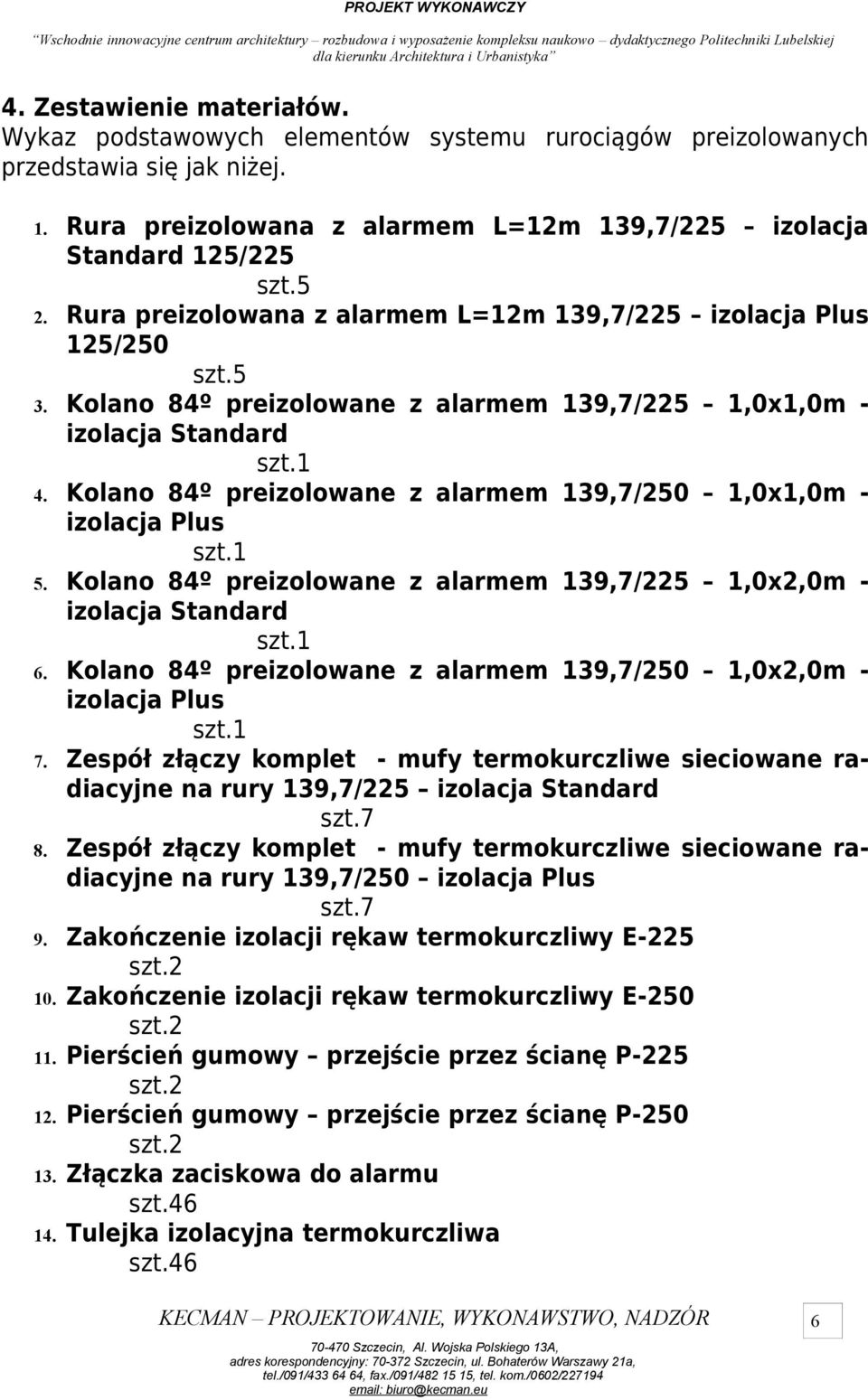

6 4. Zestawienie materiałów. Wykaz podstawowych elementów systemu rurociągów preizolowanych przedstawia się jak niżej. 1. Rura preizolowana z alarmem L=12m 139,7/225 izolacja Standard 125/225 szt.5 2. Rura preizolowana z alarmem L=12m 139,7/225 izolacja Plus 125/250 szt.5 3. Kolano 84º preizolowane z alarmem 139,7/225 1,0x1,0m - izolacja Standard 4. Kolano 84º preizolowane z alarmem 139,7/250 1,0x1,0m - izolacja Plus 5. Kolano 84º preizolowane z alarmem 139,7/225 1,0x2,0m - izolacja Standard 6. Kolano 84º preizolowane z alarmem 139,7/250 1,0x2,0m - izolacja Plus 7. Zespół złączy komplet - mufy termokurczliwe sieciowane radiacyjne na rury 139,7/225 izolacja Standard szt.7 8. Zespół złączy komplet - mufy termokurczliwe sieciowane radiacyjne na rury 139,7/250 izolacja Plus szt.7 9. Zakończenie izolacji rękaw termokurczliwy E Zakończenie izolacji rękaw termokurczliwy E Pierścień gumowy przejście przez ścianę P Pierścień gumowy przejście przez ścianę P Złączka zaciskowa do alarmu szt Tulejka izolacyjna termokurczliwa szt.46 6

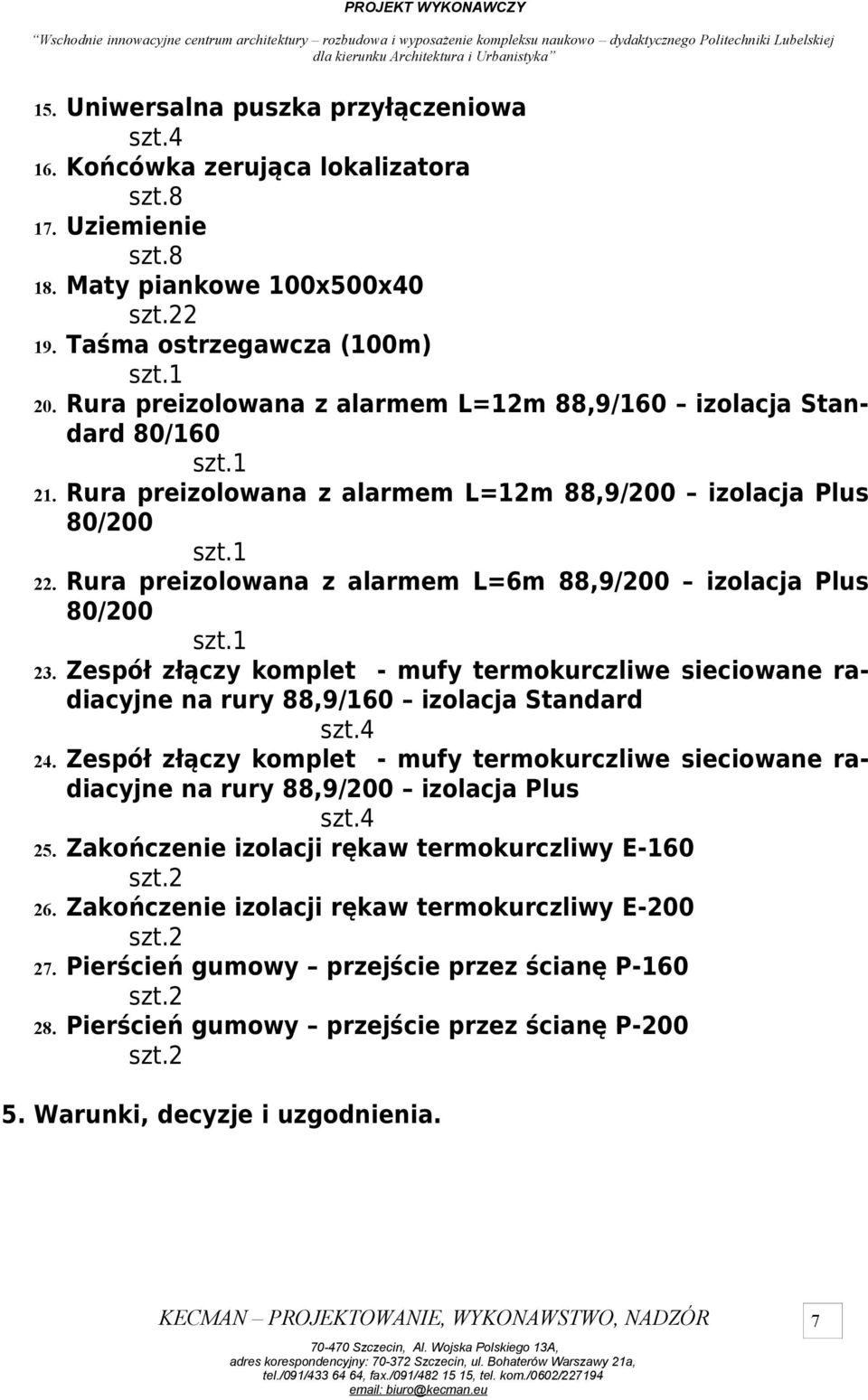

7 15. Uniwersalna puszka przyłączeniowa szt Końcówka zerująca lokalizatora szt Uziemienie szt Maty piankowe 100x500x Taśma ostrzegawcza (100m) 20. Rura preizolowana z alarmem L=12m 88,9/160 izolacja Standard 80/ Rura preizolowana z alarmem L=12m 88,9/200 izolacja Plus 80/ Rura preizolowana z alarmem L=6m 88,9/200 izolacja Plus 80/ Zespół złączy komplet - mufy termokurczliwe sieciowane radiacyjne na rury 88,9/160 izolacja Standard szt Zespół złączy komplet - mufy termokurczliwe sieciowane radiacyjne na rury 88,9/200 izolacja Plus szt Zakończenie izolacji rękaw termokurczliwy E Zakończenie izolacji rękaw termokurczliwy E Pierścień gumowy przejście przez ścianę P Pierścień gumowy przejście przez ścianę P Warunki, decyzje i uzgodnienia. 7
