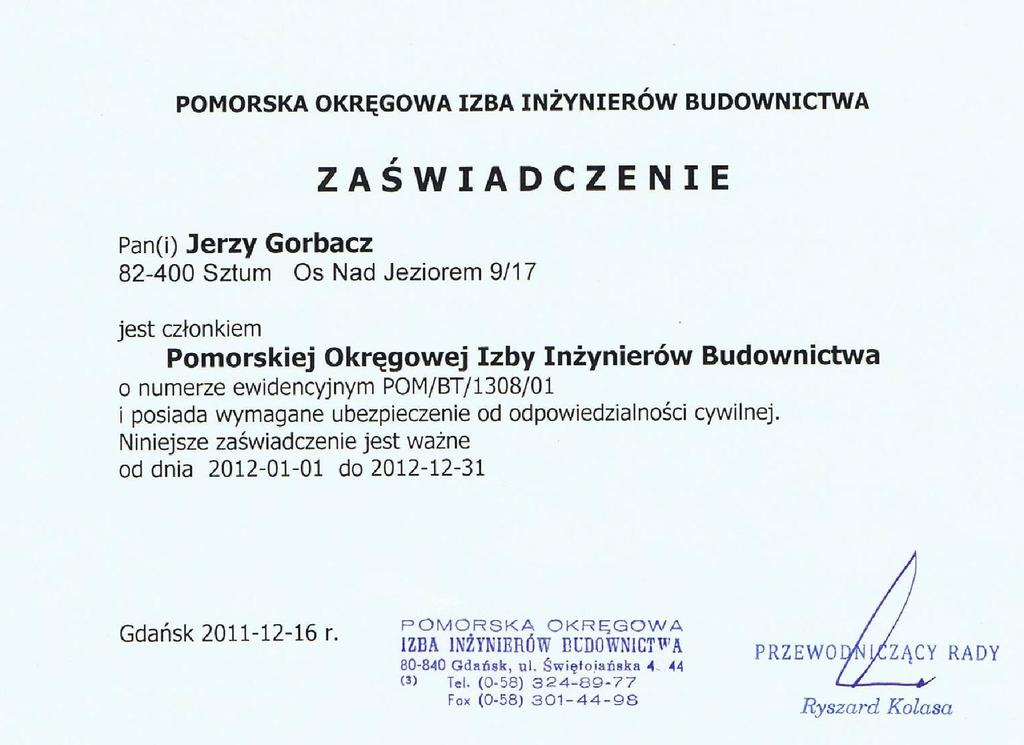

1 Elbląskie Przedsiębiorstwo Robót Telekomunikacyjnych Sp. z o.o Elbląg ul. Polna 18 nasze hasło: jakość przede wszystkim NIP ISO 9001:2009 Działamy zgodnie z PN EN ISO 9001:2009 Egz. Nr /PB/013/12/ZUI PROJEKT Stadium: Miejscowość: Obiekt: Temat: BUDOWLANY BRANŻA TELEKOMUNIKACYJNA Tolkmicko Obszar szafkowy T-3A Przebudowa i zabezpieczenie sieci telekomunikacyjnej TP S.A. w związku z Przebudową ulic Działyńskiego i Kopernika w Tolkmicku. Data wykonania: 20 styczeń 2012r. Inwestor: Urząd Gminy i Miasta Tolkmicko Adres: Tolkmicko, ul. Portowa 2 Zamawiający: Obsługa Inwestycji Budowlanych mgr inż. Jacek Hejman Elbląg, ul. Przybyszewskiego 15 Wykonawca: Elbląskie Przedsiębiorstwo Robót Telekomunikacyjnych Sp. z o.o. Zespół projektowy Imię i Nazwisko oraz nr uprawnień Podpis Autor projektu Jerzy Gorbacz nr upr 0111/96/U zarejestrowany w Pomorskiej Okręgowej Izbie Inżynierów Budownictwa o numerze ewidencyjnym POM/BT/1308/01 Tomasz Brzuszczyński - asystent projektanta Piotr Szymborski asystent projektanta Sprawdzający mgr inż. Henryk Sobczak nr upr 0030/96/U zarejestrowany w Warmińsko Mazurskiej Okręgowej Izbie Inżynierów Budownictwa o numerze ewidencyjnym WAM/IE/2454/01 Tel. (55) centrala , fax , dyrektor , dyrektor@eprt.pl, Tel. (55) Z-ca Dyrektora , kom , lech@eprt.pl, REGON , Nasze konto: Bank Millennium S.A Sąd Rejonowy w Olsztynie VIII Wydział Gospodarczy KRS nr , kapitał zakładowy zł

2

3 2

4 3 O Ś W I A D C Z E N I E Złożone dn r. przez Projektanta, Pana Jerzego GORBACZA (nr upr. Bud. 0111/96/U), o zgodności wykonanej pracy projektowej pt.: Przebudowa i zabezpieczenie sieci telekomunikacyjnej TP S.A. w związku z Przebudową ulic Działyńskiego i Kopernika w Tolkmicku. Oświadczam, że prace projektowe ujęte w niniejszym opracowaniu, zostały wykonane zgodnie z Ustawą z 7 lipca 1994 roku Prawo budowlane (dz. U. Nr 156 poz i 1118), warunkami technicznymi, oraz obowiązującymi przepisami techniczno-budowlanymi. Równocześnie oświadczam, że niniejsza dokumentacja projektowa, jest wykonana zgodnie z Umową (Zleceniem) i jest kompletna z punktu widzenia celu, któremu ma służyć. podpis projektanta

5 4

6 5

7 6 O Ś W I A D C Z E N I E Złożone dn r. przez Sprawdzającego, Pana mgr inż. Henryka Sobczaka (nr upr. Bud. 0030/96/U), o zgodności wykonanej pracy projektowej pt.: Przebudowa i zabezpieczenie sieci telekomunikacyjnej TP S.A. w związku z Przebudową ulic Działyńskiego i Kopernika w Tolkmicku. Oświadczam, że prace projektowe ujęte w niniejszym opracowaniu, zostały wykonane zgodnie z Ustawą z 7 lipca 1994 roku Prawo budowlane (dz. U. Nr 156 poz i 1118), warunkami technicznymi, oraz obowiązującymi przepisami techniczno-budowlanymi. Równocześnie oświadczam, że niniejsza dokumentacja projektowa, jest wykonana zgodnie z Umową (Zleceniem) i jest kompletna z punktu widzenia celu, któremu ma służyć. podpis sprawdzającego

8 7 I. CZĘŚĆ OGÓLNA DO PROJEKTU BUDOWLANEGO I WYKONAWCZEGO Przebudowa i zabezpieczenie sieci telekomunikacyjnej TP S.A. w związku z Przebudową ulic Działyńskiego i Kopernika w Tolkmicku. Obejmujący: - Przebudowę sieci rozdzielczej i abonenckiej poza projektowaną ulicę Działyńskiego, - Zabezpieczenie rurą dwudzielną AROT 110PS i 160PS istniejącej sieci TP S.A. w ulicy Działyńskiego i Kopernika.

9 8 1. Charakterystyka przebudowy sieci 1.1. Nazwa i adres obiektu Przebudowa i zabezpieczenie sieci telekomunikacyjnej TP S.A. w związku z Przebudową ulic Działyńskiego i Kopernika w Tolkmicku. Obejmujący: - Przebudowę sieci rozdzielczej i abonenckiej poza projektowaną ulicę Działyńskiego, - Zabezpieczenie rurą dwudzielną AROT 110PS i 160PS istniejącej sieci TP S.A. w ulicy Działyńskiego i Kopernika Inwestor Inwestorem robót objętych niniejszym projektem budowlanym i wykonawczym jest: 1.3. Zamawiający 1.4. Autor opracowania Urząd Gminy i Miasta Tolkmicko Tolkmicko, ul. Portowa 2 Obsługa Inwestycji Budowlanych mgr inż. Jacek Hejman Elbląg, ul. Przybyszewskiego 15 Elbląskie Przedsiębiorstwo Robót Telekomunikacyjnych Sp. z o.o Elbląg, ul. Polna Podstawa opracowania Podstawę opracowania niniejszego projektu stanowi: - formalne zamówienie z Urzędu Gminy i Miasta Tolkmicko zlecenie dla przedsiębiorstwa EPRT Sp. z o.o. - decyzja o warunkach zabudowy i zagospodarowania terenu nie wymagana - aktualne mapy uzbrojenia terenu, dostarczone przez Wykonawcę - dane inwentaryzacyjne otrzymane od użytkownika sieci - WTP sieci miejscowych - normy branżowe i zakładowe - uzgodnienia z użytkownikiem UWAGA! Warunki techniczne oraz założenia na przebudowę i zabezpieczenie sieci opracowało EPRT Sp. z o.o. na podstawie danych uzyskanych z paszportyzacji TP S.A. oraz danych pozyskanych w terenie Projekty związane

10 9 Niniejszy projekt stanowi indywidualne opracowanie dla tej części przebudowy i zabezpieczenia sieci telefonicznej TP S.A. II. CZĘŚĆ BUDOWLANA PROJEKTU Przebudowa i zabezpieczenie sieci telekomunikacyjnej TP S.A. w związku z Przebudową ulic Działyńskiego i Kopernika w Tolkmicku. Obejmujący: - Przebudowę sieci rozdzielczej i abonenckiej poza projektowaną ulicę Działyńskiego, - Zabezpieczenie rurą dwudzielną AROT 110PS i 160PS istniejącej sieci TP S.A. w ulicy Działyńskiego i Kopernika.

11 10 1. Charakterystyczne parametry przebudowy i zabezpieczenia sieci W związku z zaplanowaną przebudową ul. Działyńskiego i ul. Kopernika wraz z przebudową infrastruktury technicznej w Tolkmicku na czas prowadzonych prac związanych z usunięciem kolidującej sieci teletechnicznej na podstawie warunków technicznych nr TOTTNSCU/1163/2011 z dn , zapewniając ciągłość świadczenia usług przez TP S.A. należy: - przebudować kolidujące ziemne kable rozdzielcze i abonenckie zasilające abonentów TP S.A. w granicach projektowanych ww. ulic, - zabezpieczyć istniejącą czynną sieć teletechniczną TP S.A. rurami dwudzielnymi typu: AROT w ulicy i na wjazdach. Zakres rzeczowy przebudowy obejmuje: 1.1. Budowa rur osłonowych sieć rozdzielcza a. Rura osłonowa 1 otw. RPCW Ø110/5,0 o dł. 0,029 km i zakresie 0,029 km/otw W tym rury dwudzielne: b. Rura osłonowa 1 otw. AROT A110PS o dł. 0,078 km i zakresie 0,078 km/otw c. Rura osłonowa 1 otw. AROT A160PS o dł. 0,012 km i zakresie 0,012 km/otw Łączna długość projektowanych rur osłonowych wynosi 0,029 km i zawiera 0,029 km/otw 1.2. Budowa rur osłonowych sieć abonencka a. Rura osłonowa 1 otw. HDPE Ø40/3,7 o dł. 0,008 km i zakresie 0,008 km/otw Łączna długość projektowanych rur osłonowych wynosi 0,008 km i zawiera 0,008 km/otw 1.3. Przebudowa kabla telefonicznego rozdzielczego a. kable telefoniczne rozdzielcze w ziemi o dł. trasowej 0,040 km b. kable telefoniczne rozdzielcze w obiektach o dł. trasowej 0,037 km c. kable telefoniczne rozdzielcze w słupku rozdzielczym o dł. trasowej 0,002 km Łączna długość trasowa projektowanego kabla wynosi 0,079 km i zawiera 0,790 kmp 1.4. Przebudowa kabla abonenckiego a. kable abonenckie w ziemi o dł. trasowej 0,031 km b. kable abonenckie w słupku rozdzielczym o dł. trasowej 0,006 km c. kabel abonenckie w rurze osłonowej o dł. trasowej 0,008 km Łączna długość trasowa projektowanego kabla wynosi 0,045 km i zawiera 0,135 kmp

12 11 Na trasie przebudowy występują niezinwentaryzowane kable abonenckie które należy odkopać i wprowadzić do przebudowanego słupka kablowego T-3A 2-7b. Przebieg projektowanej trasy kabla rozdzielczego i abonenckiego oraz zabezpieczenie istniejącej ziemnej sieci TP S.A. pokazano na podkładzie geodezyjnym do celów projektowych na załączonym rysunku Nr 1 ark 1. 2 Funkcja i sposób zagospodarowania terenu oraz charakterystyka zabudowy Przebudowa i zabezpieczenie sieci telekomunikacyjnej stanowi uzbrojenie podziemne. Wykopy dla potrzeb przebudowy i zabezpieczenia sieci będą miały maksymalną głębokość 1,0 m, nie planuje się robót budowlanych przy montażu ciężkich elementów prefabrykowanych, których masa całkowita przekracza 1,0 t. Wykonawca winien ustanowić inspektora BHP na trasie planowanej przebudowy i zabezpieczenie sieci telekomunikacyjnej. Budowa nie wymaga zaopatrzenia w wodę, energię, gaz itp. 3 Opis rozwiązań Wykopy dla potrzeb przebudowy i zabezpieczenia sieci muszą być wykonane ręcznie, ze względu na istniejące uzbrojenie podziemne oraz ze względu na istniejącą infrastrukturę. Całą trasę należy wytyczyć geodezyjnie wraz z lokalizacją uzbrojenia podziemnego lokalizatorem. Pod istniejącymi wjazdami zastosować rury osłonowe oraz zachować normatywne odległości zgodnie z dołączonymi uzgodnieniami branżowymi. Teren po wykonaniu budowy musi być doprowadzony do stanu pierwotnego. Wszystkie roboty ziemne związane z przebudową i zabezpieczeniem sieci muszą być zinwentaryzowane przez specjalistyczne przedsiębiorstwo geodezyjne. 4. Wytyczne prowadzenia robót w obrębie drzewostanu, chodników i jezdni Projektowana inwestycja nie koliduje z istniejącym drzewostanem. Przed przystąpieniem do przebudowy i zabezpieczenia sieci należy powiadomić gestorów innej infrastruktury zgodnie z protokołem ZUD (dołączonym do niniejszego PB). Należy również uregulować sprawy prawne z wszystkimi właścicielami i użytkownikami terenu, przez które przebiegać będzie przebudowa sieci. 5. Wykaz norm i przepisów dotyczących wykonawstwa robót Skrzyżowanie z drogami, gazociągami wykonać rurami izolacyjnymi, zgodnie z Instrukcją Nr TK - 202/80 Ministerstwa Łączności i Ministerstwa Górnictwa. Przed przebudową należy wykonać przekopy poprzeczne w celu szczegółowego ustalenia przebiegów obcych uzbrojeń. Wykonawca winien zapoznać się z uwagami zawartymi w klauzulach uzgodnień i stosować się do nich w trakcie prowadzenia robót. Oprócz wymienionych wyżej PN i Instrukcji należy stosować się do niżej wymienionych dokumentów prawnych: 1. Rozporządzenie Ministra Infrastruktury z dnia (Dz.U.Nr 219 poz.1864) w sprawie warunków technicznych, jakim powinny odpowiadać telekomunikacyjne obiekty budowlane i ich usytuowanie. 2. Norma ZN-96/ TP SA - 004/T 3. Norma ZN-96/ TP SA - 011/T 4. Norma ZN-96/ TP SA - 012/T

13 12 5. Norma ZN-96/ TP SA - 018/T 6. Norma ZN-96/ TP SA - 023/T 7. Obowiązującymi przepisami BHP 6. Specjalistyczna opinia wydana przez osobę fizyczną lub jednostkę organizacyjną wskazaną przez właściwego ministra Zgodnie z art. 33 ust. 3 ustawy Prawo Budowlane niewymagana jest opinia specjalistyczna. UWAGA! Istniejący kabel rozdzielczy i kable abonenckie po przebudowie zostają w ziemi jako nieczynne. Na mapie podać informację dla geodety, który dokona zapisów w inwentaryzacji powykonawczej.

14 13 ZESTAWIENIE TABEL TABELA NR 1. a/ Zestawienie rur osłonowych sieć rozdzielcza Tolkmicko rejon szafy T-3A Typ i rodzaj, długości i zakresy (część budowlana) TABELA NR 2. b/ Zestawienie rur osłonowych sieć abonencka Tolkmicko rejon szafy T-3A Typ i rodzaj, długości i zakresy (część budowlana) TABELA NR 3. c/ Zestawienie kabli rozdzielczych Tolkmicko rejon szafy T-3A Typ i rodzaj, długości i zakresy (część wykonawcza) TABELA NR 4. d/ Zestawienie kabli abonenckich Tolkmicko rejon szafy T-3A Typ i rodzaj, długości i zakresy (część wykonawcza)

15 TABELA nr 1 Wykonawcze zestawienie rur osłonowych - sieć rozdzielcza Tolkmicko Rejon szafy T-3A 1 Rura AROT A 110 PS Ø110 78,0 78,0 0,078 2 Rura AROT A 160 PS Ø160 12,0 12,0 0,012 Arkusz1 Lp. Rodzaj wbudowanych rur Wykopem Przecisk Długość Km/otw Rura RPCW Ø110/5,0 29,0 29,0 0,029 Łącznie 29,0 29,0 0,029 Opracował: Tomasz Brzuszczyński Strona 1

16 TABELA nr 2 Wykonawcze zestawienie rur osłonowych - sieć abonencka Tolkmicko Rejon szafy T-3A Arkusz1 Lp. Rodzaj wbudowanych rur Wykopem Przecisk Długość Km/otw Rura HDPE Ø40/3,7 8,0 8,0 0,008 Łącznie 8,0 8,0 0,008 Opracował: Tomasz Brzuszczyński Strona 1

17 14 8. ODPISY UZGODNIEŃ Z ZAINTERESOWANYMI INSTYTUCJAMI

18 15 9. WYKAZ WŁAŚCICIELI GRUNTÓW WRAZ Z ZAWARTYMI UZGODNIENIAMI

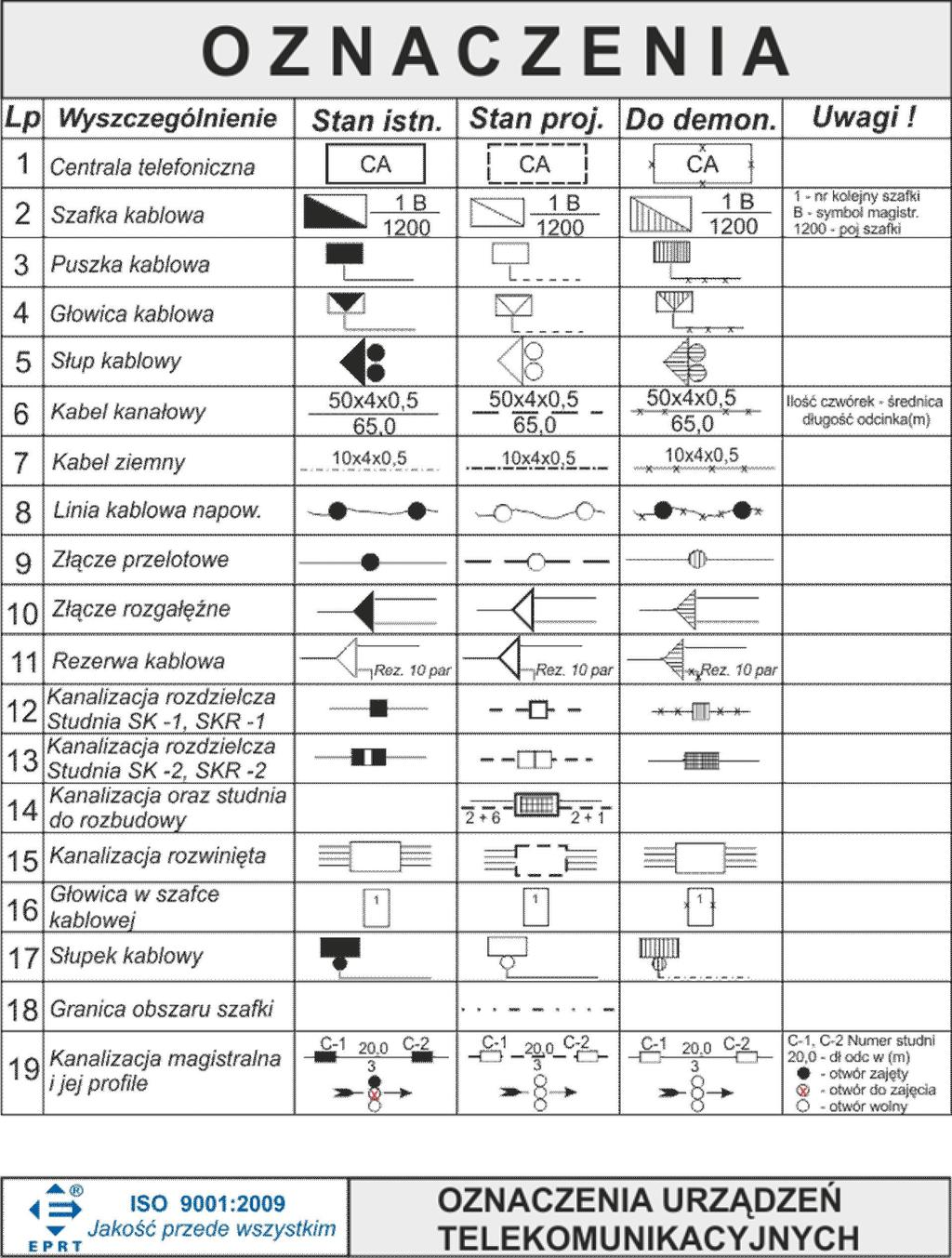

19 RYSUNKI DO CZĘŚCI BUDOWLANEJ Przebudowa i zabezpieczenie sieci telekomunikacyjnej TP S.A. w związku z Przebudową ulic Działyńskiego i Kopernika w Tolkmicku. Spis rysunków Oznaczenia - rysunek bez numeracji Rysunek Nr 1 arkuszy 1 skala 1:500 Przebudowa i zabezpieczenie sieci telekomunikacyjnej TP S.A. w związku z Przebudową ulic Działyńskiego i Kopernika w Tolkmicku.
