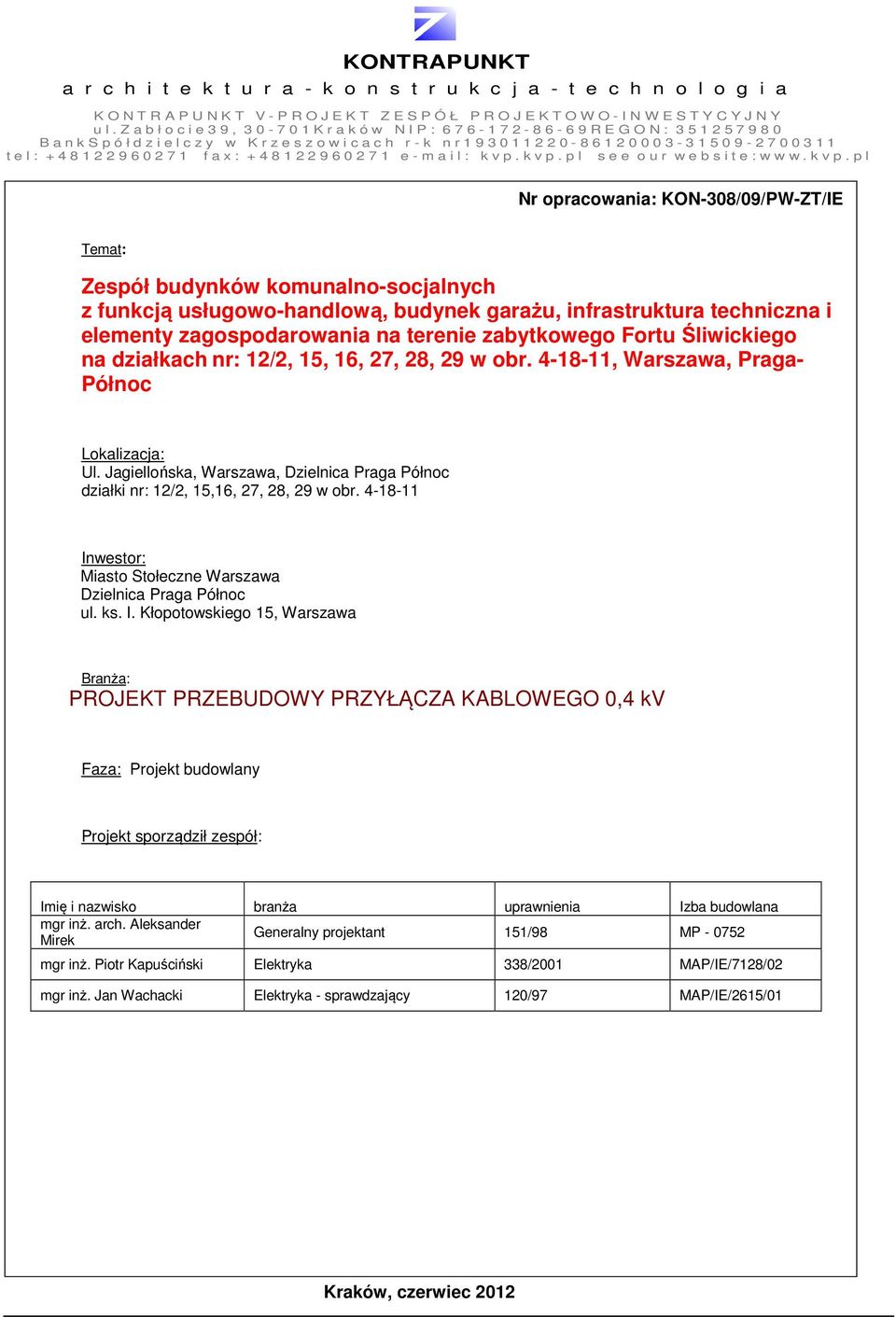

1 KONTRAPUNKT a r c h i t e k t u r a - k o n s t r u k c j a - t e c h n o l o g i a K O N T R A P U N K T V - P R O J E K T Z E S P Ó Ł P R O J E K T O W O - I N W E S T Y C Y J N Y u l. Z a b ł o c i e 3 9, K r a k ó w N I P : R E G O N : B a n k S p ó ł d z i e l c z y w K r z e s z o w i c a c h r - k n r t e l : f a x : e - m a i l : k v p. k v p. p l s e e o u r w e b s i t e : w w w. k v p. p l Nr opracowania: KON-308/09/PW-ZT/IE Temat: Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garażu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 16, 27, 28, 29 w obr , Warszawa, Praga- Północ Lokalizacja: Ul. Jagiellońska, Warszawa, Dzielnica Praga Północ działki nr: 12/2, 15,16, 27, 28, 29 w obr Inwestor: Miasto Stołeczne Warszawa Dzielnica Praga Północ ul. ks. I. Kłopotowskiego 15, Warszawa Branża: PROJEKT PRZEBUDOWY PRZYŁĄCZA KABLOWEGO 0,4 kv Faza: Projekt budowlany Projekt sporządził zespół: Imię i nazwisko branża uprawnienia Izba budowlana mgr inż. arch. Aleksander Mirek Generalny projektant 151/98 MP mgr inż. Piotr Kapuściński Elektryka 338/2001 MAP/IE/7128/02 mgr inż. Jan Wachacki Elektryka - sprawdzający 120/97 MAP/IE/2615/01 Kraków, czerwiec 2012

0 0 3-3 1 5 0 9-2 7 0 0 3 1 1 t e l : + 4 8 1 2 2 9 6 0 2 7 1 f a x : + 4 8 1 2 2 9 6 0 2 7 1 e - m a i l : k v p.

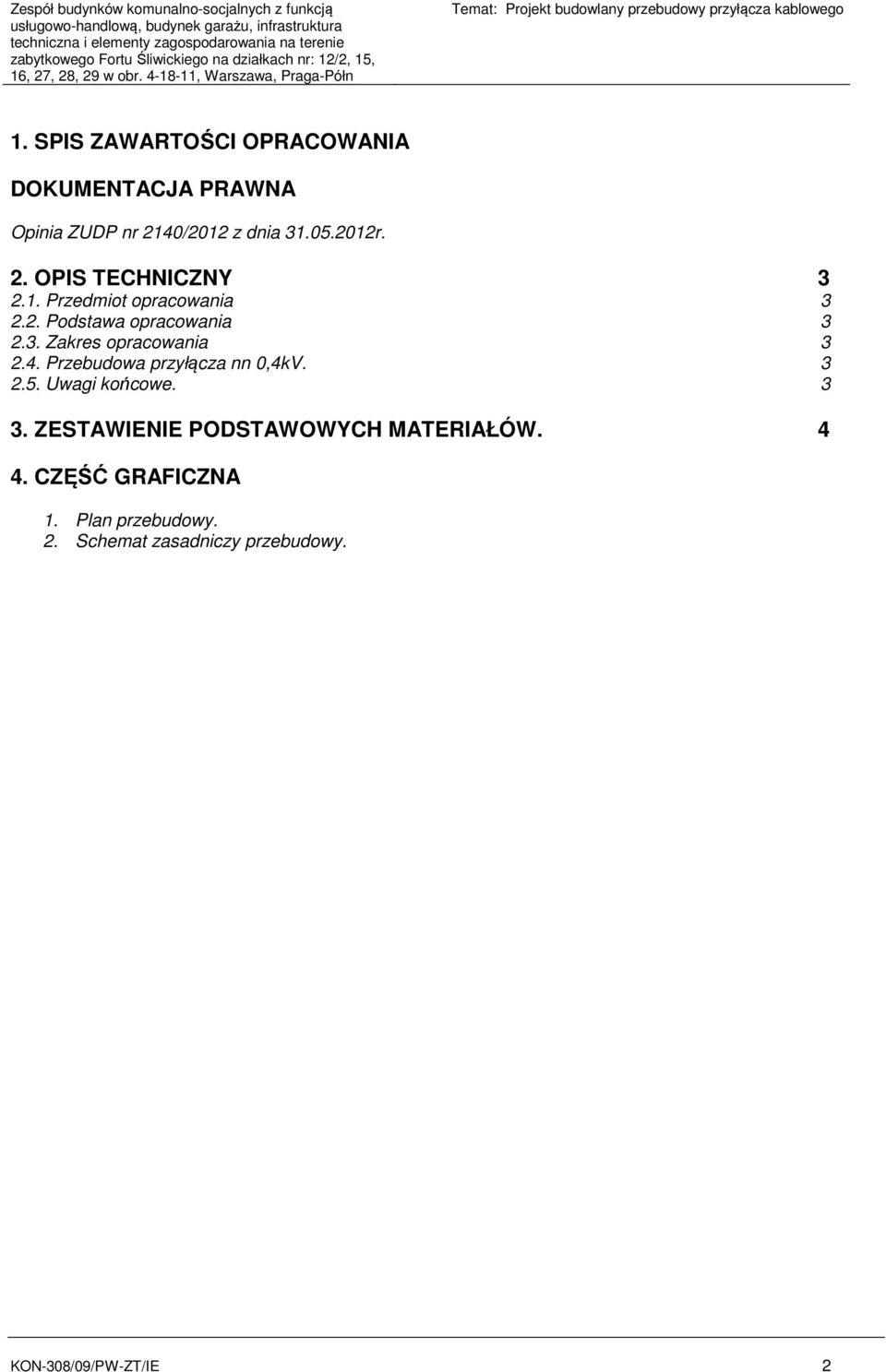

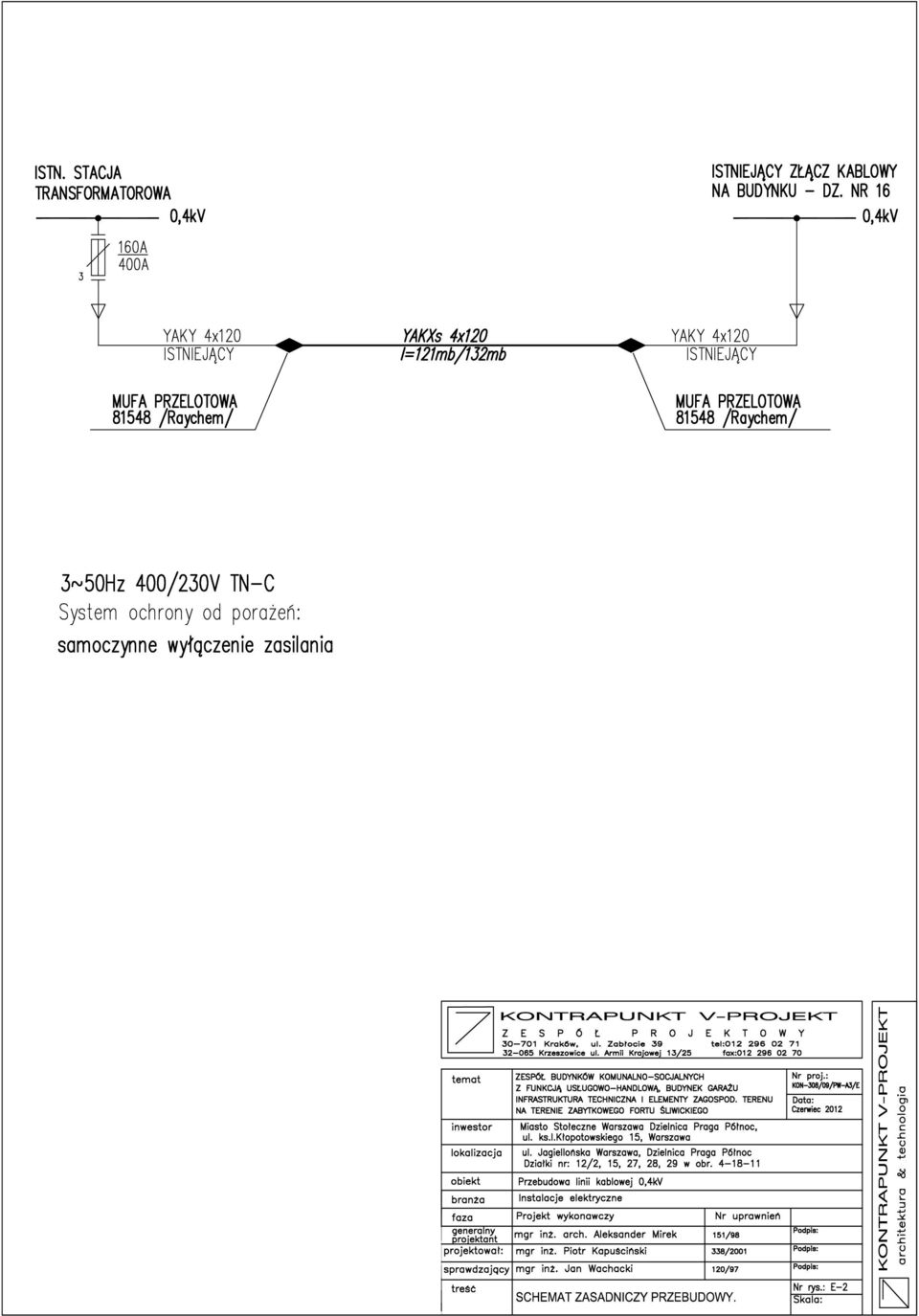

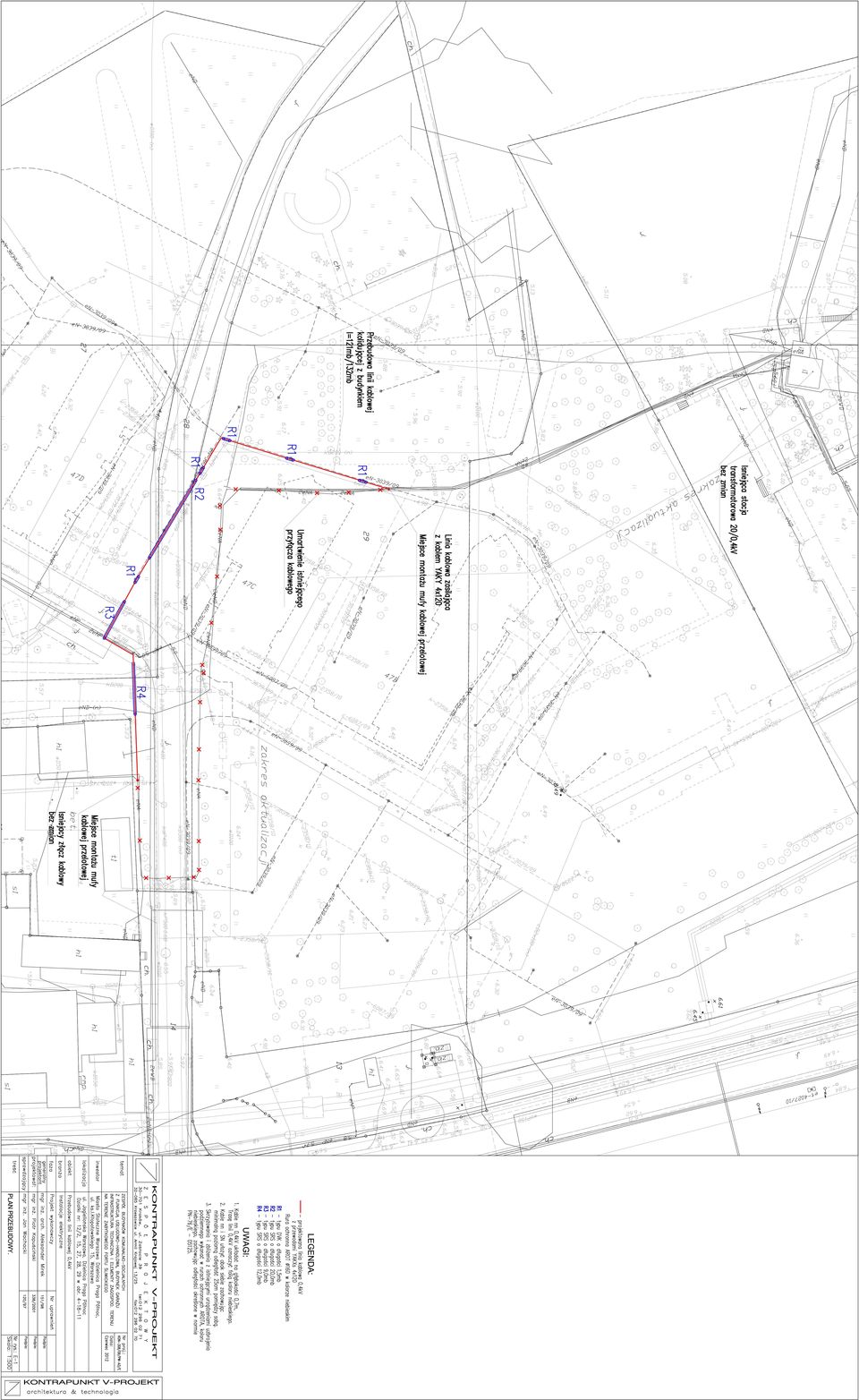

2 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garażu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 16, 27, 28, 29 w obr , Warszawa, Praga-Półn Temat: Projekt budowlany przebudowy przyłącza kablowego 1. SPIS ZAWARTOŚCI OPRACOWANIA DOKUMENTACJA PRAWNA Opinia ZUDP nr 2140/2012 z dnia r. 2. OPIS TECHNICZNY Przedmiot opracowania Podstawa opracowania Zakres opracowania Przebudowa przyłącza nn 0,4kV Uwagi końcowe ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW CZĘŚĆ GRAFICZNA 1. Plan przebudowy. 2. Schemat zasadniczy przebudowy. KON-308/09/PW-ZT/IE 2

SPIS ZAWARTOŚCI OPRACOWANIA DOKUMENTACJA PRAWNA Opinia ZUDP nr 2140/2012 z dnia 31.05.2012r. 2. OPIS TECHNICZNY 3 2.1. Przedmiot opracowania 3 2.2. Podstawa opracowania 3 2.3. Zakres opracowania 3 2.

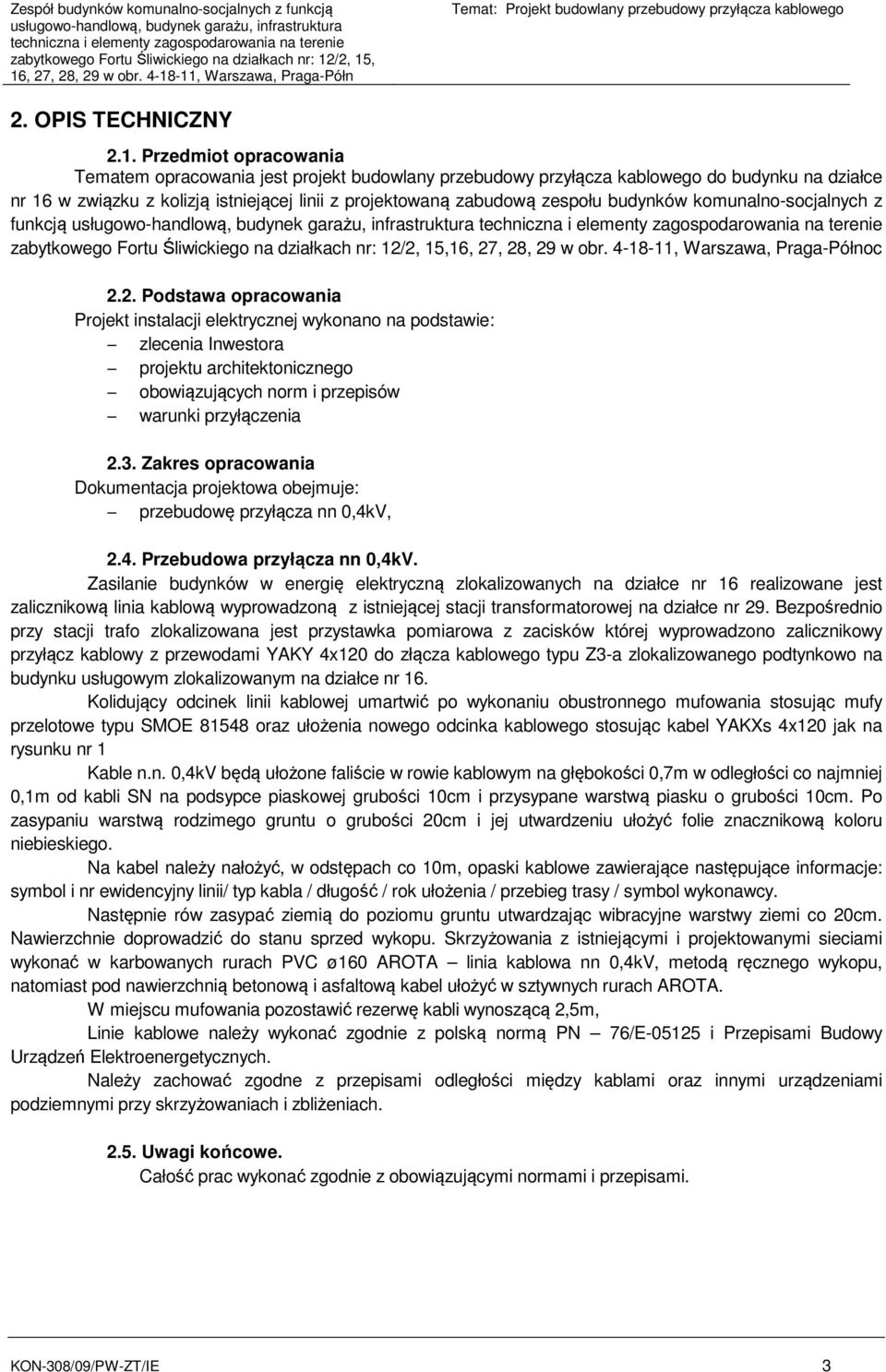

3 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garażu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 16, 27, 28, 29 w obr , Warszawa, Praga-Półn Temat: Projekt budowlany przebudowy przyłącza kablowego 2. OPIS TECHNICZNY 2.1. Przedmiot opracowania Tematem opracowania jest projekt budowlany przebudowy przyłącza kablowego do budynku na działce nr 16 w związku z kolizją istniejącej linii z projektowaną zabudową zespołu budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garażu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15,16, 27, 28, 29 w obr , Warszawa, Praga-Północ 2.2. Podstawa opracowania Projekt instalacji elektrycznej wykonano na podstawie: zlecenia Inwestora projektu architektonicznego obowiązujących norm i przepisów warunki przyłączenia 2.3. Zakres opracowania Dokumentacja projektowa obejmuje: przebudowę przyłącza nn 0,4kV, 2.4. Przebudowa przyłącza nn 0,4kV. Zasilanie budynków w energię elektryczną zlokalizowanych na działce nr 16 realizowane jest zalicznikową linia kablową wyprowadzoną z istniejącej stacji transformatorowej na działce nr 29. Bezpośrednio przy stacji trafo zlokalizowana jest przystawka pomiarowa z zacisków której wyprowadzono zalicznikowy przyłącz kablowy z przewodami YAKY 4x120 do złącza kablowego typu Z3-a zlokalizowanego podtynkowo na budynku usługowym zlokalizowanym na działce nr 16. Kolidujący odcinek linii kablowej umartwić po wykonaniu obustronnego mufowania stosując mufy przelotowe typu SMOE oraz ułożenia nowego odcinka kablowego stosując kabel YAKXs 4x120 jak na rysunku nr 1 Kable n.n. 0,4kV będą ułożone faliście w rowie kablowym na głębokości 0,7m w odległości co najmniej 0,1m od kabli SN na podsypce piaskowej grubości 10cm i przysypane warstwą piasku o grubości 10cm. Po zasypaniu warstwą rodzimego gruntu o grubości 20cm i jej utwardzeniu ułożyć folie znacznikową koloru niebieskiego. Na kabel należy nałożyć, w odstępach co 10m, opaski kablowe zawierające następujące informacje: symbol i nr ewidencyjny linii/ typ kabla / długość / rok ułożenia / przebieg trasy / symbol wykonawcy. Następnie rów zasypać ziemią do poziomu gruntu utwardzając wibracyjne warstwy ziemi co 20cm. Nawierzchnie doprowadzić do stanu sprzed wykopu. Skrzyżowania z istniejącymi i projektowanymi sieciami wykonać w karbowanych rurach PVC ø160 AROTA linia kablowa nn 0,4kV, metodą ręcznego wykopu, natomiast pod nawierzchnią betonową i asfaltową kabel ułożyć w sztywnych rurach AROTA. W miejscu mufowania pozostawić rezerwę kabli wynoszącą 2,5m, Linie kablowe należy wykonać zgodnie z polską normą PN 76/E i Przepisami Budowy Urządzeń Elektroenergetycznych. Należy zachować zgodne z przepisami odległości między kablami oraz innymi urządzeniami podziemnymi przy skrzyżowaniach i zbliżeniach Uwagi końcowe. Całość prac wykonać zgodnie z obowiązującymi normami i przepisami. KON-308/09/PW-ZT/IE 3

budowlany przebudowy przyłącza kablowego do budynku na działce nr 16 w związku z kolizją istniejącej linii z projektowaną zabudową zespołu budynków komunalno-socjalnych z funkcją usługowo-handlową,

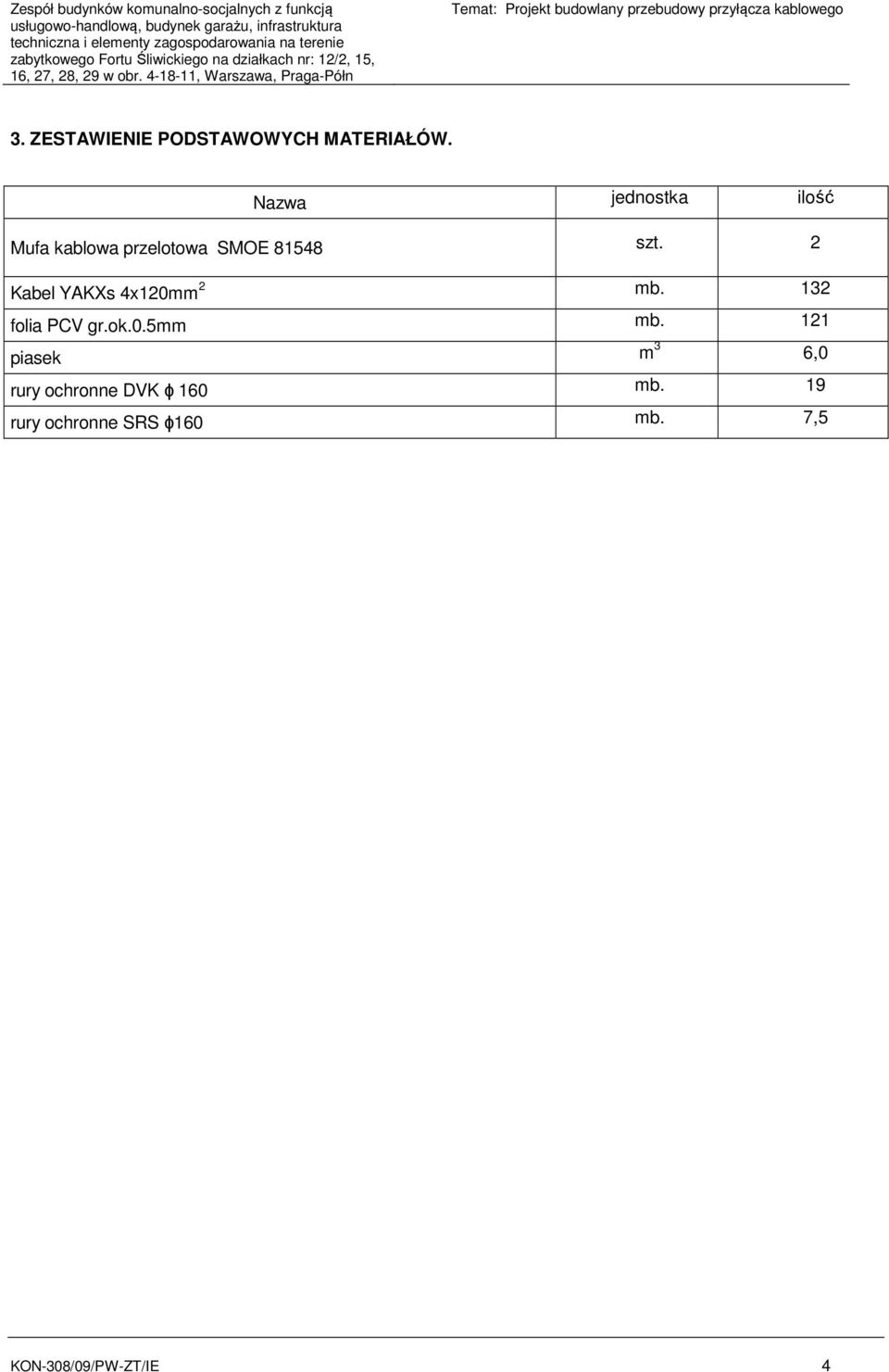

4 Zespół budynków komunalno-socjalnych z funkcją usługowo-handlową, budynek garażu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15, 16, 27, 28, 29 w obr , Warszawa, Praga-Półn Temat: Projekt budowlany przebudowy przyłącza kablowego 3. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW. Nazwa jednostka ilość Mufa kablowa przelotowa SMOE szt. 2 Kabel YAKXs 4x120mm 2 mb. 132 folia PCV gr.ok.0.5mm mb. 121 piasek m 3 6,0 rury ochronne DVK ϕ 160 mb. 19 rury ochronne SRS ϕ160 mb. 7,5 KON-308/09/PW-ZT/IE 4

4-18-11, Warszawa, Praga-Półn Temat: Projekt budowlany przebudowy przyłącza kablowego 3. ZESTAWIENIE PODSTAWOWYCH MATERIAŁÓW.

5 Kraków, 29 czerwca 2012 OŚWIADCZENIE Na podstawie art. 20 ust. 4 pkt. 2 ustawy z dnia 7 lipca 1994r. Prawo budowlane (jednolity tekst Dz. U. z 2003 r. Nr 207, poz z późniejszymi zmianami ) że projekt budowlany instalacji elektrycznych dla: OŚWIADCZAM, Przebudowy przyłącza kablowego do budynku na działce nr 16 w związku z kolizją istniejącej linii z projektowaną zabudową zespołu budynków komunalno-socjalnych z funkcją usługowohandlową, budynek garażu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego na działkach nr: 12/2, 15,16, 27, 28, 29 w obr , Warszawa, Praga-Północ. w zakresie instalacji elektrycznych został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Świadomy odpowiedzialności karnej za podanie w niniejszym oświadczeniu nieprawdy, zgodnie z art. 233 Kodeksu karnego, potwierdzam własnoręcznym podpisem prawdziwość złożonego oświadczenia. Projektant: Sprawdzający:

projektowaną zabudową zespołu budynków komunalno-socjalnych z funkcją usługowohandlową, budynek garażu, infrastruktura techniczna i elementy zagospodarowania na terenie zabytkowego Fortu Śliwickiego
