INSTRUKCJA OBSŁUGI PISTOLETU LAKIERNICZEGO L-897

Transkrypt

1 INSTRUKCJA OBSŁUGI PISTOLETU LAKIERNICZEGO L-897 MODEL POJEMNOŚĆ ZBIORNIKA H ml 250ml LM ml 250ml RODZAJ ZASILANIA GWINT WEWN. ZUZYCIE POWIETRZA Górny pobór 1/4' cfm ( l/min) Górny pobór 1/4" cfm (85-170l/min L ml Górny pobór 1/4" Ok 10 cfm (ok280l/min) H ml Górny pobór 1/4" Ok 16cfm (ok450l/min) LM ml Górny pobór 1/4" Ok 12cfm (ok330l/min) CIŚNIENIE SZER. STRUMIENIA 22-45psi bar) 29-45psi (2-3.0bar) 22-29psi (1.5-2bar) 29-36psi (2-2.5bar) 36-43psi (2.5-3bar) ROZMIAR DYSZY 13 cm cm cm cm cm NR OPIS 1 Pokrywa 2 dysza 3 Złączka dyszy 4 Podkldka 5 Uszczelka 6 Nakrętka 7 Plastikowa kopułka 8 Podkladka 9 Sprężyna

2 10 Podkładka 11 Złączka 12 Iglica 13 Sprężyna 14 Redukcja 15 Pokrętło 16 Pierścień zabezpieczający 17 Podkładka 18 Nakrętka 19 Zawór 20 Podkładka 21 Regulator kształtu 22 Nakrętka mocująca 23 Wlot powietrza 24 Iglica zaworu 25 O-ring 26 Redukcja 27 Pierścień zabezpieczający 28 O-ring 29 Naketka mocująca 30 Podkładka 31 O-ring 32 Pokrętło 33 Podkładka 34 Nakrętka 35 Sprężyna 36 Iglica 37 Spust 38 Wtyk spustu z otworem 39 Wtyk spustu 40 Podkładka 41 Pierścień zabezpieczający 42 Pistolet 43 Haczyk 44 Zbiornik

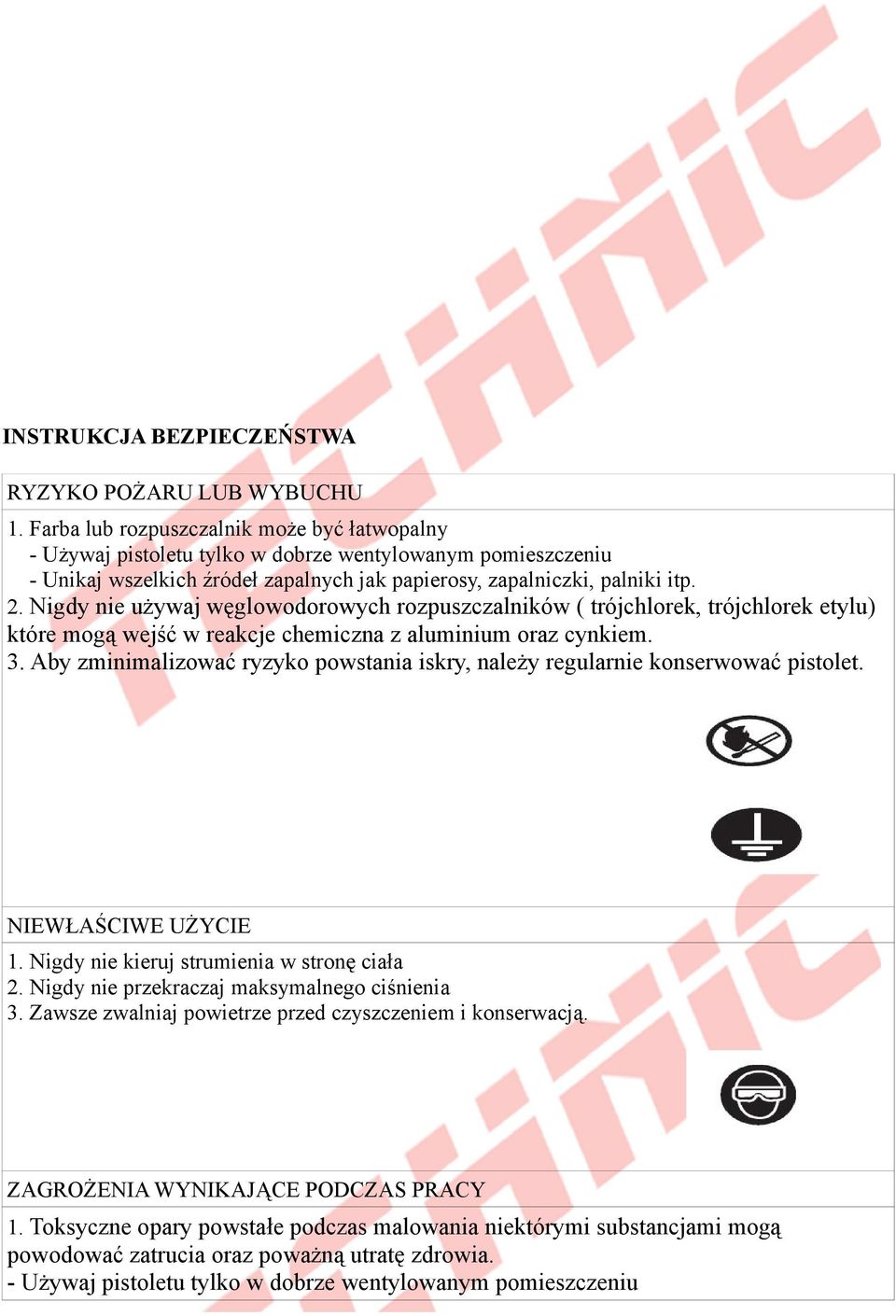

3 INSTRUKCJA BEZPIECZEŃSTWA RYZYKO POŻARU LUB WYBUCHU 1. Farba lub rozpuszczalnik może być łatwopalny - Używaj pistoletu tylko w dobrze wentylowanym pomieszczeniu - Unikaj wszelkich źródeł zapalnych jak papierosy, zapalniczki, palniki itp. 2. Nigdy nie używaj węglowodorowych rozpuszczalników ( trójchlorek, trójchlorek etylu) które mogą wejść w reakcje chemiczna z aluminium oraz cynkiem. 3. Aby zminimalizować ryzyko powstania iskry, należy regularnie konserwować pistolet. NIEWŁAŚCIWE UŻYCIE 1. Nigdy nie kieruj strumienia w stronę ciała 2. Nigdy nie przekraczaj maksymalnego ciśnienia 3. Zawsze zwalniaj powietrze przed czyszczeniem i konserwacją. ZAGROŻENIA WYNIKAJĄCE PODCZAS PRACY 1. Toksyczne opary powstałe podczas malowania niektórymi substancjami mogą powodować zatrucia oraz poważną utratę zdrowia. - Używaj pistoletu tylko w dobrze wentylowanym pomieszczeniu

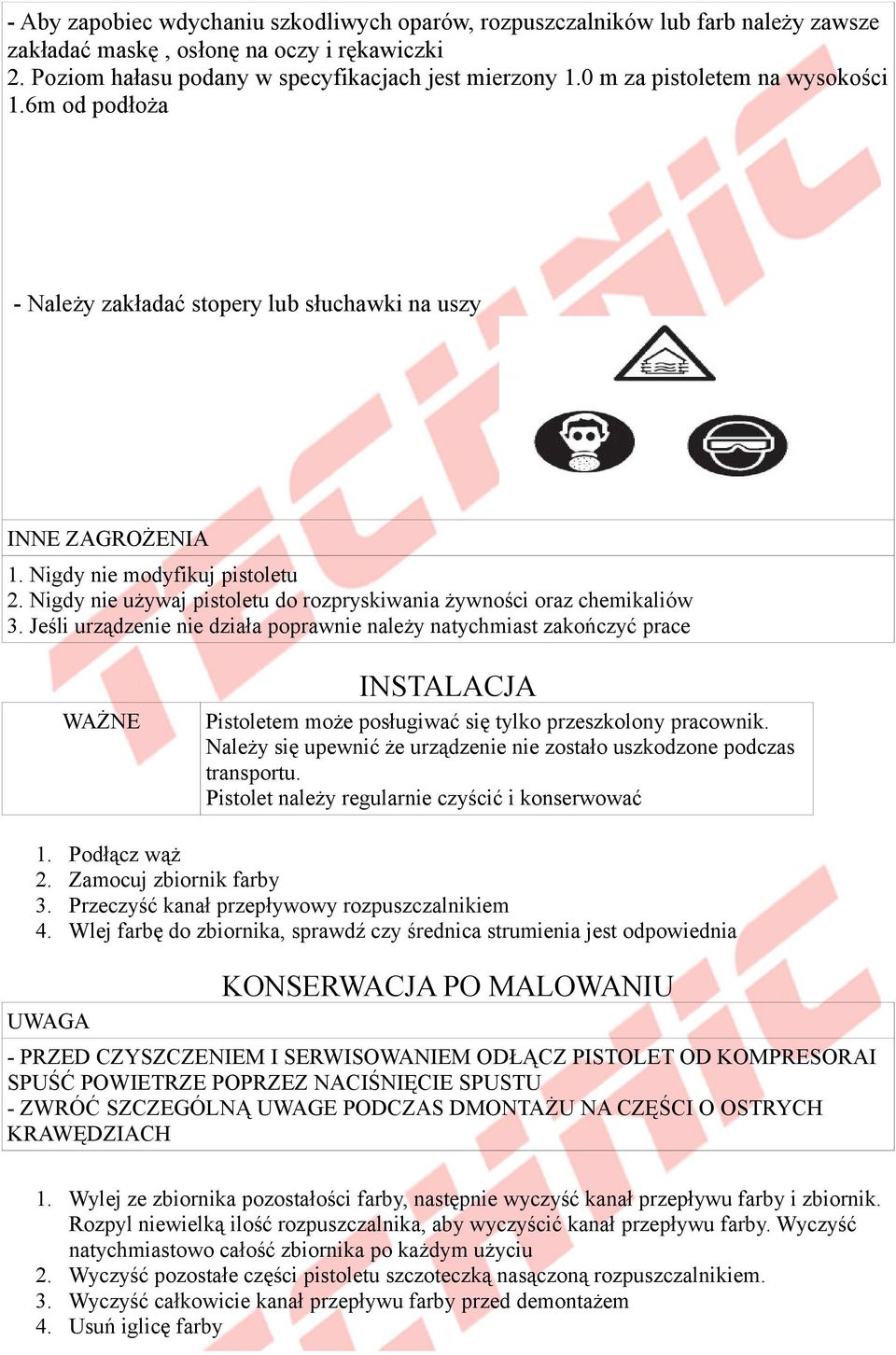

4 - Aby zapobiec wdychaniu szkodliwych oparów, rozpuszczalników lub farb należy zawsze zakładać maskę, osłonę na oczy i rękawiczki 2. Poziom hałasu podany w specyfikacjach jest mierzony 1.0 m za pistoletem na wysokości 1.6m od podłoża - Należy zakładać stopery lub słuchawki na uszy INNE ZAGROŻENIA 1. Nigdy nie modyfikuj pistoletu 2. Nigdy nie używaj pistoletu do rozpryskiwania żywności oraz chemikaliów 3. Jeśli urządzenie nie działa poprawnie należy natychmiast zakończyć prace WAŻNE INSTALACJA Pistoletem może posługiwać się tylko przeszkolony pracownik. Należy się upewnić że urządzenie nie zostało uszkodzone podczas transportu. Pistolet należy regularnie czyścić i konserwować 1. Podłącz wąż 2. Zamocuj zbiornik farby 3. Przeczyść kanał przepływowy rozpuszczalnikiem 4. Wlej farbę do zbiornika, sprawdź czy średnica strumienia jest odpowiednia UWAGA KONSERWACJA PO MALOWANIU - PRZED CZYSZCZENIEM I SERWISOWANIEM ODŁĄCZ PISTOLET OD KOMPRESORAI SPUŚĆ POWIETRZE POPRZEZ NACIŚNIĘCIE SPUSTU - ZWRÓĆ SZCZEGÓLNĄ UWAGE PODCZAS DMONTAŻU NA CZĘŚCI O OSTRYCH KRAWĘDZIACH 1. Wylej ze zbiornika pozostałości farby, następnie wyczyść kanał przepływu farby i zbiornik. Rozpyl niewielką ilość rozpuszczalnika, aby wyczyścić kanał przepływu farby. Wyczyść natychmiastowo całość zbiornika po każdym użyciu 2. Wyczyść pozostałe części pistoletu szczoteczką nasączoną rozpuszczalnikiem. 3. Wyczyść całkowicie kanał przepływu farby przed demontażem 4. Usuń iglicę farby

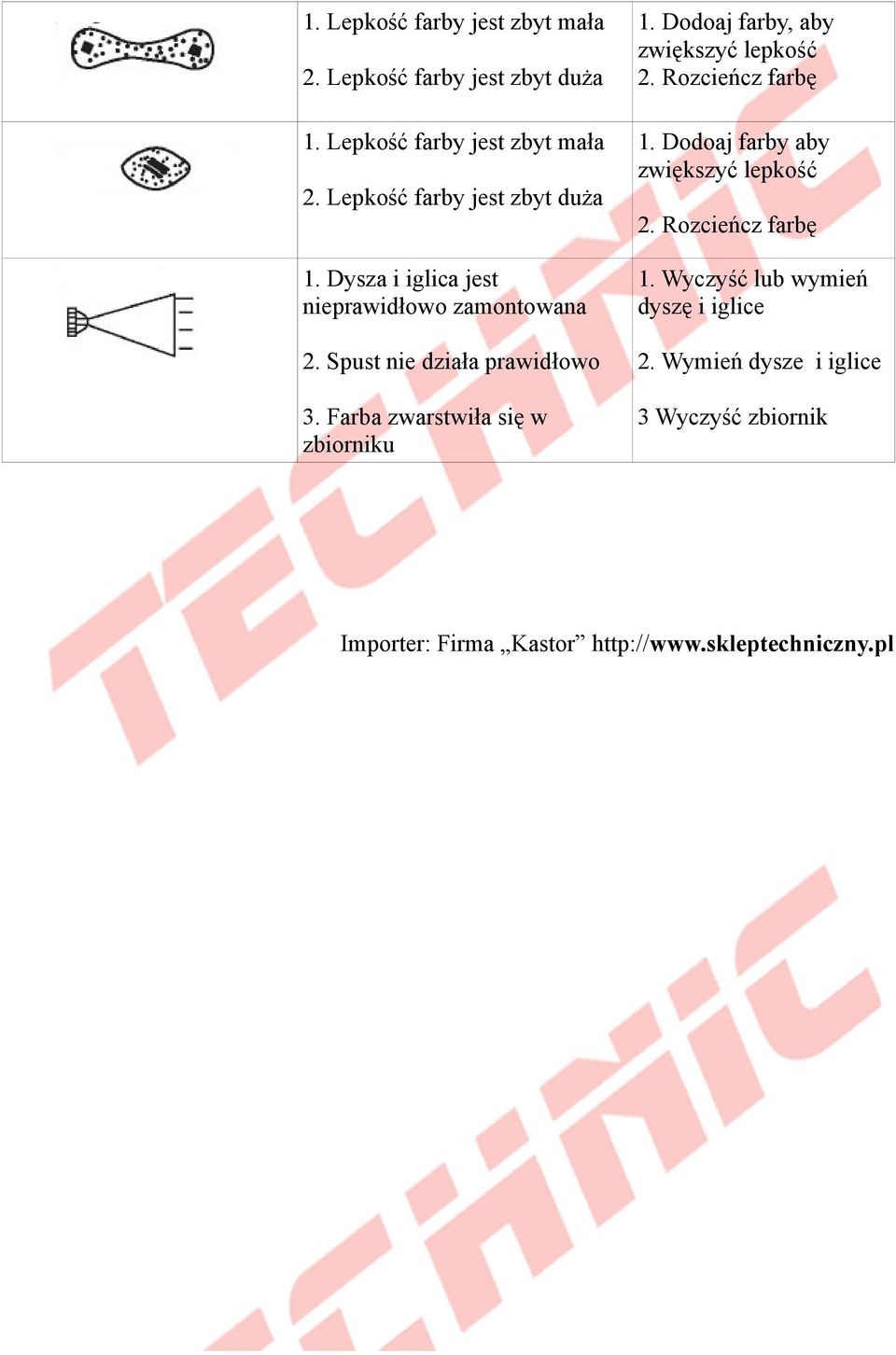

5 UWAGA - NIGDY NIE UZYWAJ ZAMIENNIEKÓW, UZYWAJ TYLKO ORYGINALNYCH CZĘŚCI REKOMENDOWANYCH PRZEZ PRODUCENTA - NIGDY NIE ZAMACZAJ CALEGO PISTOLETU W ROZPUSZCZALNIKU - NIGDY NIE USZKADZAJ ZBIORNIKA, DYSZY I IGLICY INSTRUKCJA UŻYTKOWANIA Zalecany zakres ciśnienia: bar (28-43PSI) Zaleca się, aby lepkość farby dostosować do właściwości pistoletu. Aby uzyskać zamierzony efekt należy dostosować objętość farby i odpowiednie rozpylanie. Utrzymuj odpowiednią odległość pistoletu od malowanej powierzchni ok mm ( in) Trzymaj pistolet prostopadle do malowanej powierzchni, następnie poruszaj nim równolegle kilka razy. USUWANIE PROBLEMÓW Kształt strumienia Problem Rozwiązanie 1. Powietrze przepływa miedzy dyszą a regulacją iglicy 1. Usuń dysze i wyczyść regulację 2. Powietrze jest zassane w iglicy 2. Dociśnij iglicę 1.Farba zwarstwiła się na zbiorniku zatykając przepływ 1. Usuń nadmierną ilość farby. 1.Farba zwarstwiła się na zbiorniku zatykając przepływ 2. Dysza jest umocowana zbyt luźno 1. Usuń nadmierną ilość farby 2. Usuń i wyczyść dysze

6 1. Lepkość farby jest zbyt mała 2. Lepkość farby jest zbyt duża 1. Lepkość farby jest zbyt mała 2. Lepkość farby jest zbyt duża 1. Dysza i iglica jest nieprawidłowo zamontowana 2. Spust nie działa prawidłowo 3. Farba zwarstwiła się w zbiorniku 1. Dodoaj farby, aby zwiększyć lepkość 2. Rozcieńcz farbę 1. Dodoaj farby aby zwiększyć lepkość 2. Rozcieńcz farbę 1. Wyczyść lub wymień dyszę i iglice 2. Wymień dysze i iglice 3 Wyczyść zbiornik Importer: Firma Kastor
