MASKA SPAWALNICZA SPM-869 INSTRUKCJA OBSŁUGI PRZED UŻYCIEM NARZĘDZIA ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI.

Transkrypt

1 MASKA SPAWALNICZA SPM-869 INSTRUKCJA OBSŁUGI PRZED UŻYCIEM NARZĘDZIA ZAPOZNAJ SIĘ Z INSTRUKCJĄ OBSŁUGI.

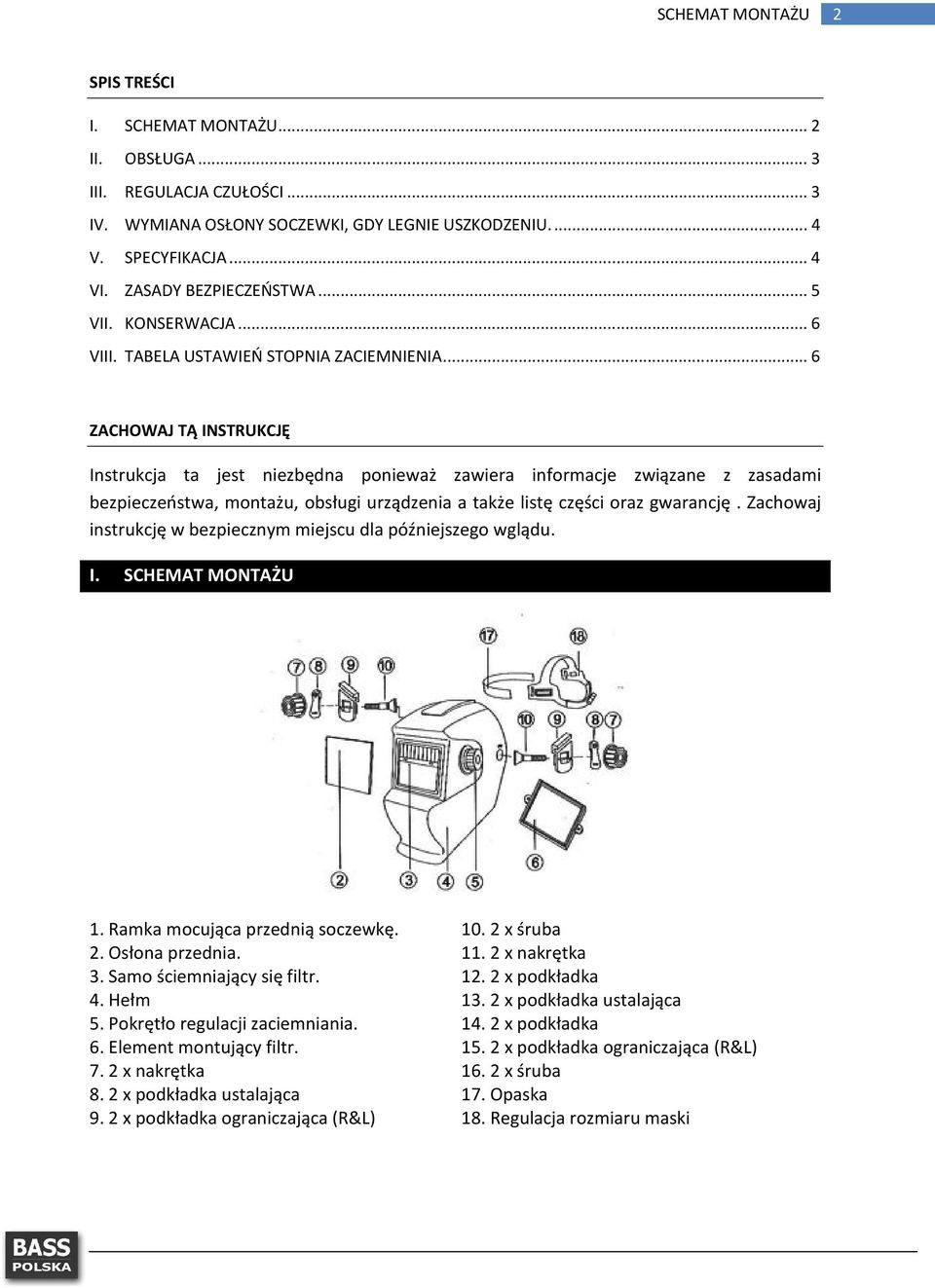

2 SCHEMAT MONTAŻU 2 SPIS TREŚCI I. SCHEMAT MONTAŻU... 2 II. OBSŁUGA... 3 III. REGULACJA CZUŁOŚCI... 3 IV. WYMIANA OSŁONY SOCZEWKI, GDY LEGNIE USZKODZENIU V. SPECYFIKACJA... 4 VI. ZASADY BEZPIECZEŃSTWA... 5 VII. KONSERWACJA... 6 VIII. TABELA USTAWIEŃ STOPNIA ZACIEMNIENIA... 6 ZACHOWAJ TĄ INSTRUKCJĘ Instrukcja ta jest niezbędna ponieważ zawiera informacje związane z zasadami bezpieczeństwa, montażu, obsługi urządzenia a także listę części oraz gwarancję. Zachowaj instrukcję w bezpiecznym miejscu dla późniejszego wglądu. I. SCHEMAT MONTAŻU 1. Ramka mocująca przednią soczewkę. 2. Osłona przednia. 3. Samo ściemniający się filtr. 4. Hełm 5. Pokrętło regulacji zaciemniania. 6. Element montujący filtr x nakrętka 8. 2 x podkładka ustalająca 9. 2 x podkładka ograniczająca (R&L) x śruba x nakrętka x podkładka x podkładka ustalająca x podkładka x podkładka ograniczająca (R&L) x śruba 17. Opaska 18. Regulacja rozmiaru maski

3 OBSŁUGA 3 II. OBSŁUGA 1. Podnieś maskę, włączy się ona automatycznie. 2. Ustaw odpowiedni poziom zaciemniania odpowiednio do wykonywanej pracy spawalniczej poprzez obracanie pokrętła regulującego zaciemnienie. 3. Przesuń przełącznik trybu K4 na lewą stronę podczas spawania i na prawą stronę podczas szlifowania. 4. Ustaw pokrętło K1 aby ustawić odpowiedni stopień zaciemnienia zgodnie z tabelami na wartość od Ustaw pokrętło K3 aby ustawić odpowiedni czas opóźnienia pomiędzy 0,2-1,0 s warunkujący przejście z trybu zaciemnionego do jasnego po spawaniu. 6. Załóż maskę spawalniczą. Po założeniu maski nadal wyraźnie widać otoczenie. 7. Gdy rozpoczniesz spawanie pole okno pola widzenia zaciemni się odpowiednio zgodnie z ustawionymi parametrami. Jeśli maska nie zaciemni się należy natychmiastowo przerwać spawanie i znaleźć przyczynę problemu. Przed ponownym podjęciem pracy upewnij się, że problem został usunięty. 8. Maska automatycznie wyłączy się po skończonym spawaniu. Gdy maska nie jest używana lub jest magazynowana należy ułożyć maskę czujnikami w dół. W innym wypadku może dojść do rozładowania się baterii. 9. Regulacji czułości używa się aby dostosować reakcję soczewki przy różnych poziomach natężenia światła przy różnych rodzajach spawania. Zalecamy ustawienie czułości na średnim poziomie 30-50% dla większości wykonywanych prac. III. REGULACJA CZUŁOŚCI Może zajść potrzeba regulacji czułości maski aby dostosować ją do różnych warunków oświetlenia. Aby dopasować czułość należy: 1. Ustaw regulator czułości na najniższą wartość. 2. Ustaw maskę w kierunku obszaru roboczego aby wystawić ją na robocze warunki oświetlenia. 3. Stopniowo przekręcaj regulator czułości w kierunku zgodnym z ruchem wskazówek zegara aż soczewka się zaciemni, następnie przekręcaj regulator w stronę przeciwną aż do pierwszego rozjaśnienia soczewki. Maska jest gotowa do użycia. Może być potrzebna niewielka regulacja przed każdym użyciem lub gdy soczewka zaczyna migać.

4 WYMIANA OSŁONY SOCZEWKI, GDY LEGNIE USZKODZENIU. 4 IV. WYMIANA OSŁONY SOCZEWKI, GDY LEGNIE USZKODZENIU. Soczewkę należy wymienić gdy jest pęknięta, porysowana, przetarta, zaburza widoczność. 1. Wymiana przedniej osłony soczewki dla modeli A1190ST oraz B1190ST a. Zdejmij przednią ramkę podtrzymującą filtr poprzez podniesienie dolnej krawędzi. b. Zdejmij przednią osłonę. c. Umieść na miejscu nową osłonę. d. Zamontuj ponownie ramkę podtrzymującą filtr. 2. Wymiana przedniej osłony soczewki dla modeli G1190ST oraz H1190ST a. Podnieś przednią osłonę soczewki od spodniej strony i wyciągnij ją. b. Najpierw zegnij płytkę nowej osłony i umieść jedną jej część w ramce podtrzymującej, następnie umieść drugą część. c. Dociśnij płytkę osłony aby była dobrze dopasowana. UWAGA!: Jeśli masz zamiar wykonywać spawanie przy małym natężeniu upewnij się, że przełącznik trybu SW1 ustawiony jest na lewą stronę. Gdy przełącznik będzie w innej pozycji ochrona nie zadziała i może dojść do uszkodzenia oczu. Upewnij się, że tryb spawania oraz stopień zaciemnienia, które wybrałeś są odpowiednie do aktualnie wykonywanego procesu spawalniczego. V. SPECYFIKACJA Obszar widzenia 98 x 45mm Wymiary filtra samo zaciemniającego 110 x 90 x 9mm Poziom ochrony przed UV Zgodny ze standardami ANSI/CSA/CE Poziom ochrony przed IR Zgodny ze standardami ANSI/CSA/CE Skala zaciemniania 9-13 Stopień rozjaśniania 4 Czas reakcji 1/30,000 s Czas regeneracji 0,2-1s od ciemnego do jasnego Zasilanie Panel słoneczny + bateria litowa

5 ZASADY BEZPIECZEŃSTWA 5 VI. ZASADY BEZPIECZEŃSTWA UWAGA! WAGA! : Nasza maska nie jest przeznaczona do spawania laserowego. Nigdy nie należy kłaść maski oraz filtra samo-zaciemniającego na gorącej powierzchni. Nie otwieraj filtra samo-zaciemniającego ani nie manipuluj przy filtrze. Maska zaciemniająca się chroni przed urazami oraz uderzeniami, również z tymi związanymi z opiłkami powstającymi podczas szlifowania. Używanie maski podczas prac szlifierskich jest zabronione. Maska zaciemniająca się chroni przed urządzeniami zagrożonymi wybuchem oraz przed niebezpiecznymi płynami. Nie należy modyfikować filtra ani maski w sposób inny niż zostało to przedstawione w instrukcji. Nieautoryzowane modyfikacje oraz wymiana części prowadzi do utraty gwarancji i może narazić użytkownika maski na poważne niebezpieczeństwo urazu ciała lub uszkodzenia wzroku. Jeśli maska nie zaciemni się automatycznie od razu po pojawieniu się iskier należy natychmiast zakończyć spawanie i skontaktować się z autoryzowanym dystrybutorem sprzętu. Nie zanurzaj filtra w wodzie. Nie czyść filtra i innych elementów maski przy pomocy rozpuszczalnika. Temperatura robocza powinna zawierać się w granicach -5oC - +55Oc Temperatura przechowywania powinna zawierać się w granicach -20oC - +70oC Chroń filtr przed kontaktem z płynami i zanieczyszczeniami. Czyść powierzchnię filtra regularnie bez użycia detergentów. Czujniki oraz panel słoneczny należy czyścić przy pomocy bezwłóknistej ściereczki. Regularnie wymieniaj przednią osłonę jeśli jest ona pęknięta, przetarta lub uszkodzona.

6 KONSERWACJA 6 Nieprzestrzeganie powyższych zasad oraz niestosowanie się do zasad zawartych w instrukcji prowadzić może do poważnych urazów ciała użytkownika. VII. KONSERWACJA UWAGA! : Części wymieniane w masce powinny być oryginalne i pochodzić od producenta. Użytkownik nie powinien wyjmować filtra samo-zaciemniającego samodzielnie. Filtr może zostać wyjęty przez autoryzowany serwis lub wykwalifikowaną osobę. W innym wypadku dojdzie do utraty gwarancji. Wymieniaj osłony filtra jeśli dojdzie do ich uszkodzenia (porysowanie, zadrapanie, pęknięcie itp.) Filtr czyścić można przy pomocy czystej i gładkiej szmatki lub materiału bawełnianego. Nie zanurzaj osłon i filtra w wodzie i nigdy nie używaj środków ścierających, rozpuszczalnika i detergentów na bazie oleju. Nie próbuj otwierać filtra samo-ściemniającego. VIII. PRZECHOWYWANIE Maska posiada samo ściemniający filtr, który powinien być przechowywany w suchym ii dobrze wentylowanym miejscu. Nie należy wystawiać maski na bezpośrednie działanie słońca. Nie należy uderzać, kopać ani ściskać maski. Nie należy brudzić filtra spawalniczego. IX. TABELA USTAWIEŃ STOPNIA ZACIEMNIENIA VII. TABELA
