1 PTL PRZEMYSŁOWE TECHNIKI LAKIERNICZE RESIN Hydrodynamiczny pistolet natryskowy Graco XTR 7 (7250 Psi, 500 bar) Graco XTR 5 (5000 Psi, 345 bar) Dokumentacja Techniczno Ruchowa wykaz części

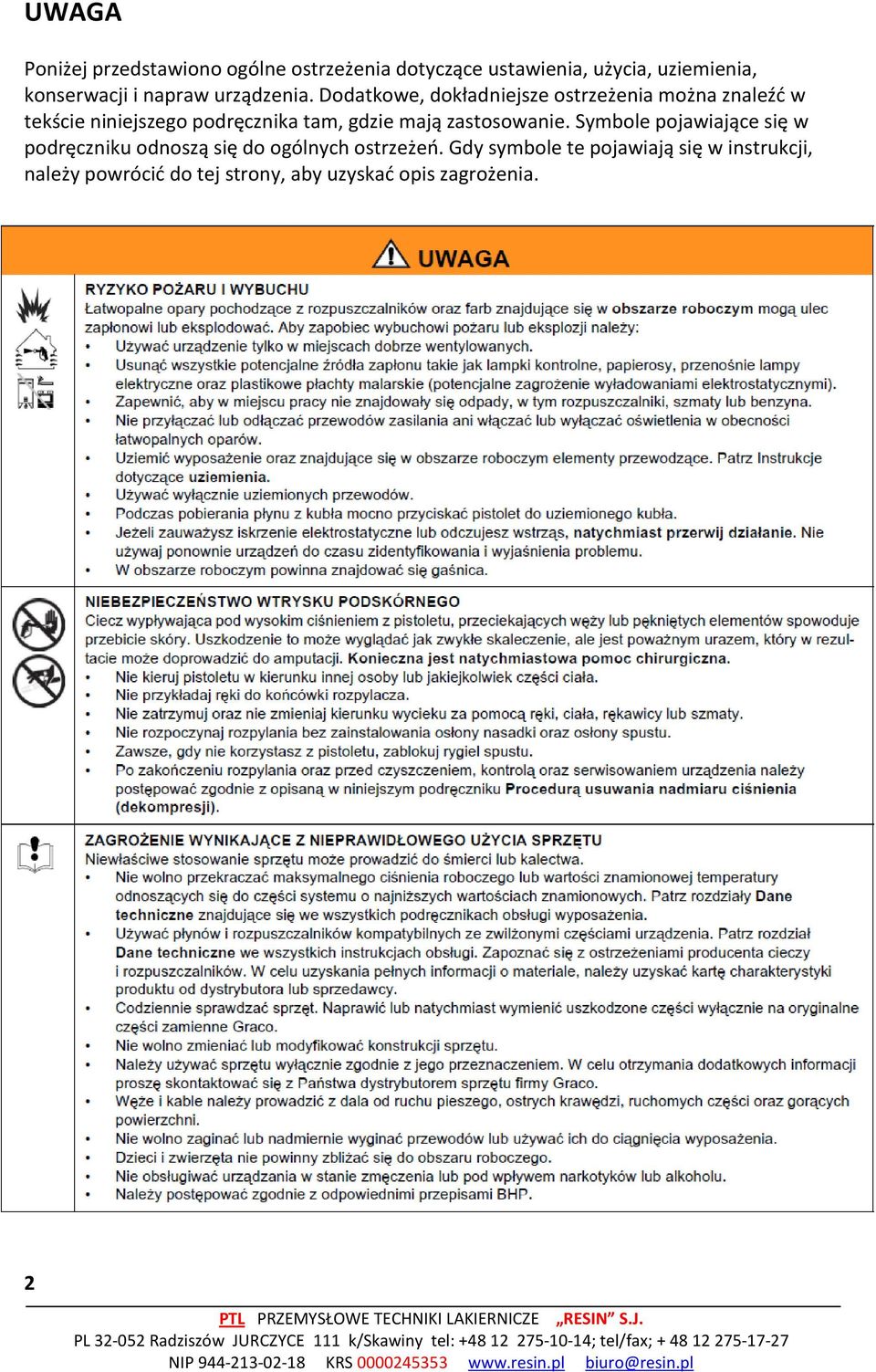

2 UWAGA Poniżej przedstawiono ogólne ostrzeżenia dotyczące ustawienia, użycia, uziemienia, konserwacji i napraw urządzenia. Dodatkowe, dokładniejsze ostrzeżenia można znaleźć w tekście niniejszego podręcznika tam, gdzie mają zastosowanie. Symbole pojawiające się w podręczniku odnoszą się do ogólnych ostrzeżeń. Gdy symbole te pojawiają się w instrukcji, należy powrócić do tej strony, aby uzyskać opis zagrożenia. 2

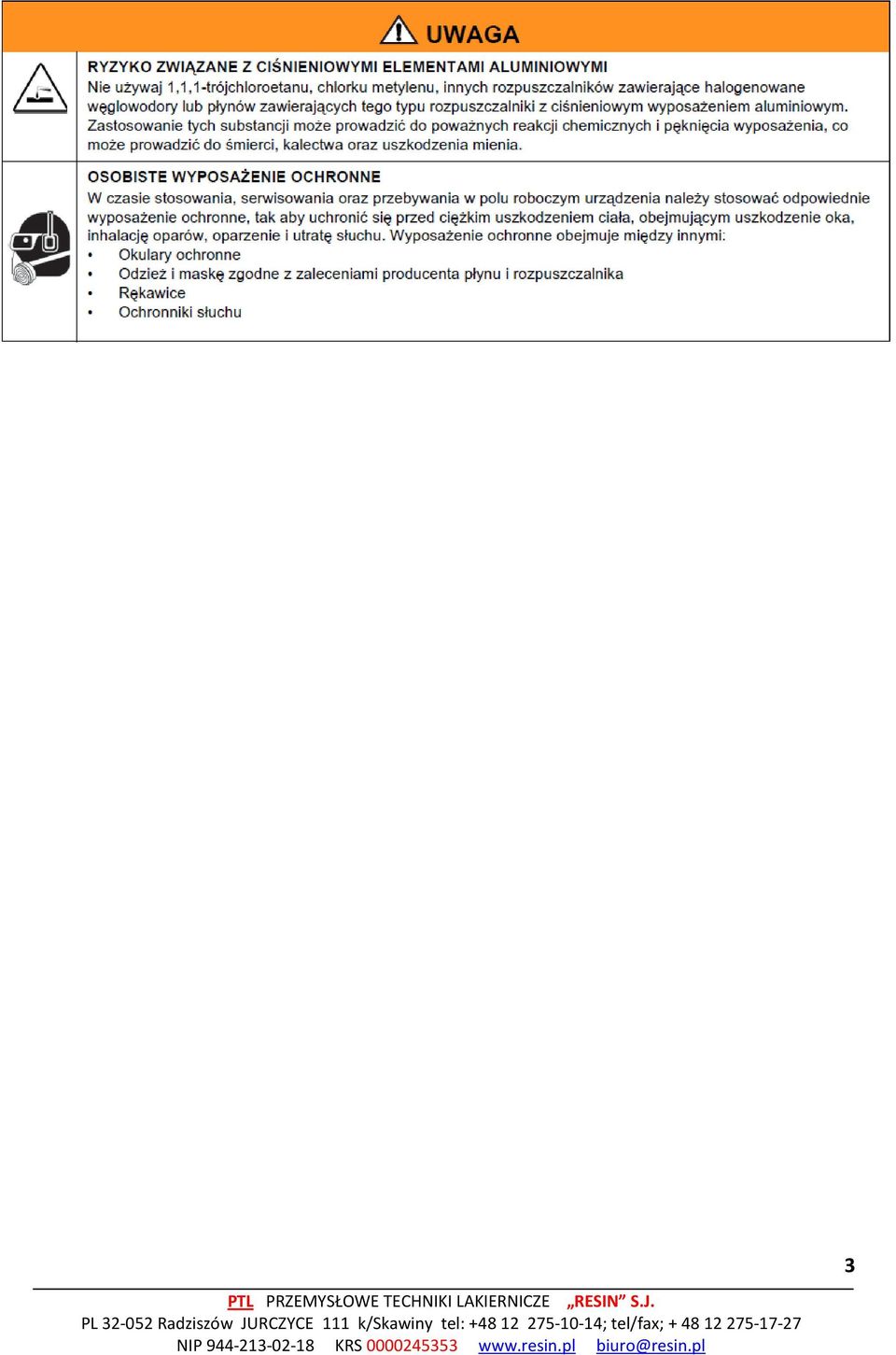

3 3

4 Zabezpieczenie spustu pistoletu 1. Blokada spustu: Ustaw w pozycji A. Jeśli zablokujesz, spustu pistoletu nie da się nacisnąć. Zablokuj spust zawsze kiedy przestajesz natryskiwać, aby zapobiec przypadkowemu naciśnięciu. 2. Odblokowanie spustu: Ustaw w pozycji B. Ważne Nie próbuj odkręcić rękojeści pistoletu od korpusu. Nie używaj klucza zaciskowego lub nie wkładaj rękojeści do imadła aby oddzielić go od korpusu. Próba demontażu pistolet w taki sposób, może doprowadzić do uszkodzenia lub urwania wypustu. 4

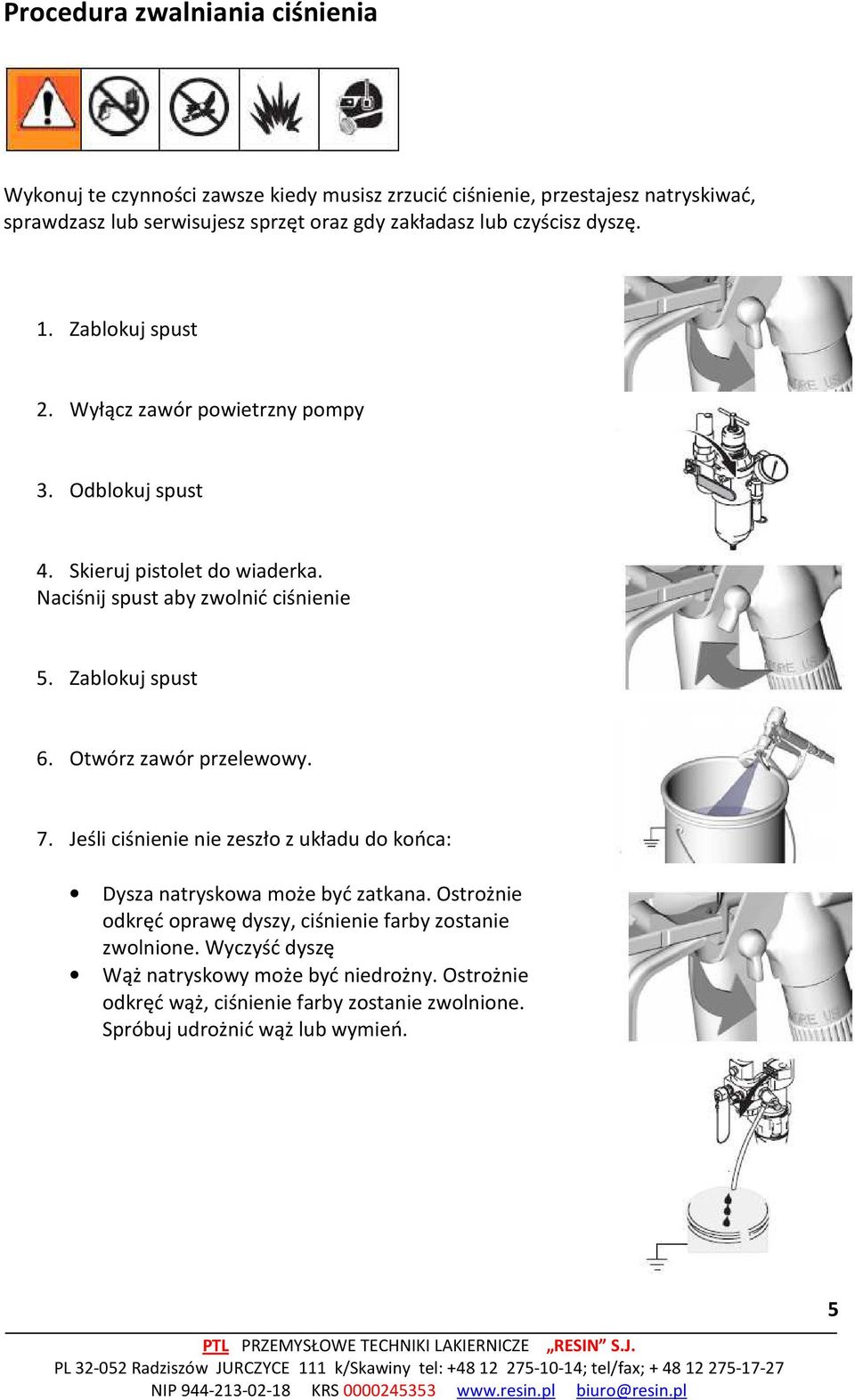

5 Procedura zwalniania ciśnienia Wykonuj te czynności zawsze kiedy musisz zrzucić ciśnienie, przestajesz natryskiwać, sprawdzasz lub serwisujesz sprzęt oraz gdy zakładasz lub czyścisz dyszę. 1. Zablokuj spust 2. Wyłącz zawór powietrzny pompy 3. Odblokuj spust 4. Skieruj pistolet do wiaderka. Naciśnij spust aby zwolnić ciśnienie 5. Zablokuj spust 6. Otwórz zawór przelewowy. 7. Jeśli ciśnienie nie zeszło z układu do końca: Dysza natryskowa może być zatkana. Ostrożnie odkręć oprawę dyszy, ciśnienie farby zostanie zwolnione. Wyczyść dyszę Wąż natryskowy może być niedrożny. Ostrożnie odkręć wąż, ciśnienie farby zostanie zwolnione. Spróbuj udrożnić wąż lub wymień. 5

6 Wymagania dla instalacji sprężonego powietrza Zainstaluj zawór powietrzny z możliwością zwalniania ciśnienia na wyjściu z układu sprężonego powietrza. Umożliwi to uwolnienie ciśnienia powietrza pozostałego w wężu powietrznym na odcinku od wyjścia z układu, do maszyny, po zamknięciu regulatora pompy. Jeżeli pozostawimy to ciśnienie, może ono wywołać przełączenie się tłoka pompy. Pompa powinna być wyposażona w zawór przelewowy przy filtrze wysokiego ciśnienia. Umożliwia on zwolnienie ciśnienia pozostałego w pompie, wężu i pistolecie. Zwalnianie ciśnienia przez pistolet nie zawsze daje pełny efekt. Uziemienie Sprawdź lokalne wymagania bezpieczeństwa, oraz wymagania dla pompy i farby. Pistolet uziemiony jest za pomocą przewodu malarskiego łączącego się z pompą. Pamiętaj aby uziemić urządzenie malarskie. Instalacja dyszy natryskowej Dysze Graco XHD 1. Zastosuj procedurę zwalniania ciśnienia. 2. Sprawdź czy podkładka (20b) jest nałożona na uszczelnienie (20a). Z pomocą dyszy, umieść uszczelnienie w oprawie dyszy. Kiedy uszczelnienie jest już na miejscu, wycofaj dyszę. 3. Wsadź dyszę natryskową XHD (20c) w oprawę, w sposób widoczny na schemacie. Przekręć o 90 o do pozycji natryskowej strzałka do przodu. Nakręć oprawę wraz z dyszą na pistolet. 6

7 Natrysk 1. Podłącz uziemiony wąż materiałowy 2. Przepłukaj pompę bez założonej dyszy. Użyj możliwie najniższego ciśnienia 3. Zaciągnij farbę. 4. Przeprowadź procedurę zwalniania ciśnienia. 5. Załóż oprawę dyszy wraz z dyszą 6. Dysza XHD tryb natrysku strzałka do przodu 7. Trzymaj pistolet prostopadle do powierzchni w odległości około 30 cm. Ubierz rękawice ochronne jeśli temperatura cieczy przekracza 43 o C 8. Na początku wykonaj próbę. Zacznij przesuwać pistolet i dopiero podczas ruchu naciśnij spust. Dostosuj ciśnienie natrysku. Jeżeli pomimo zwiększania ciśnienia farba nie zostaje prawidłowo zatomizowana, przeprowadź procedurę zwalniania ciśnienia i spróbuj innego rozmiaru dyszy. 9. Podczas natrysku naciskaj spust całkowicie, lub całkowicie zamykaj. Nie przytrzymuj spustu na wpół otwartego. To powoduje szybkie zużycie iglicy. Dobieranie wzoru natrysku Wielkość wzoru i ilość farby zależy od kątu rozpylania oraz rozmiaru otworu dyszy. Jeśli potrzebujesz osiągnąć grubszą warstwę, zmień dyszę na taką z większym otworem, zamiast nadmiernie podnosić ciśnienie. Oznaczenie dysz XHD: Pierwsza cyfra określa kąt natrysku dyszy, kolejne dwie, rozmiar otworu w tysięcznych cala. Na przykład dysza XHD 313: kąt natrysku 30 o, rozmiar otworu 0,013 7

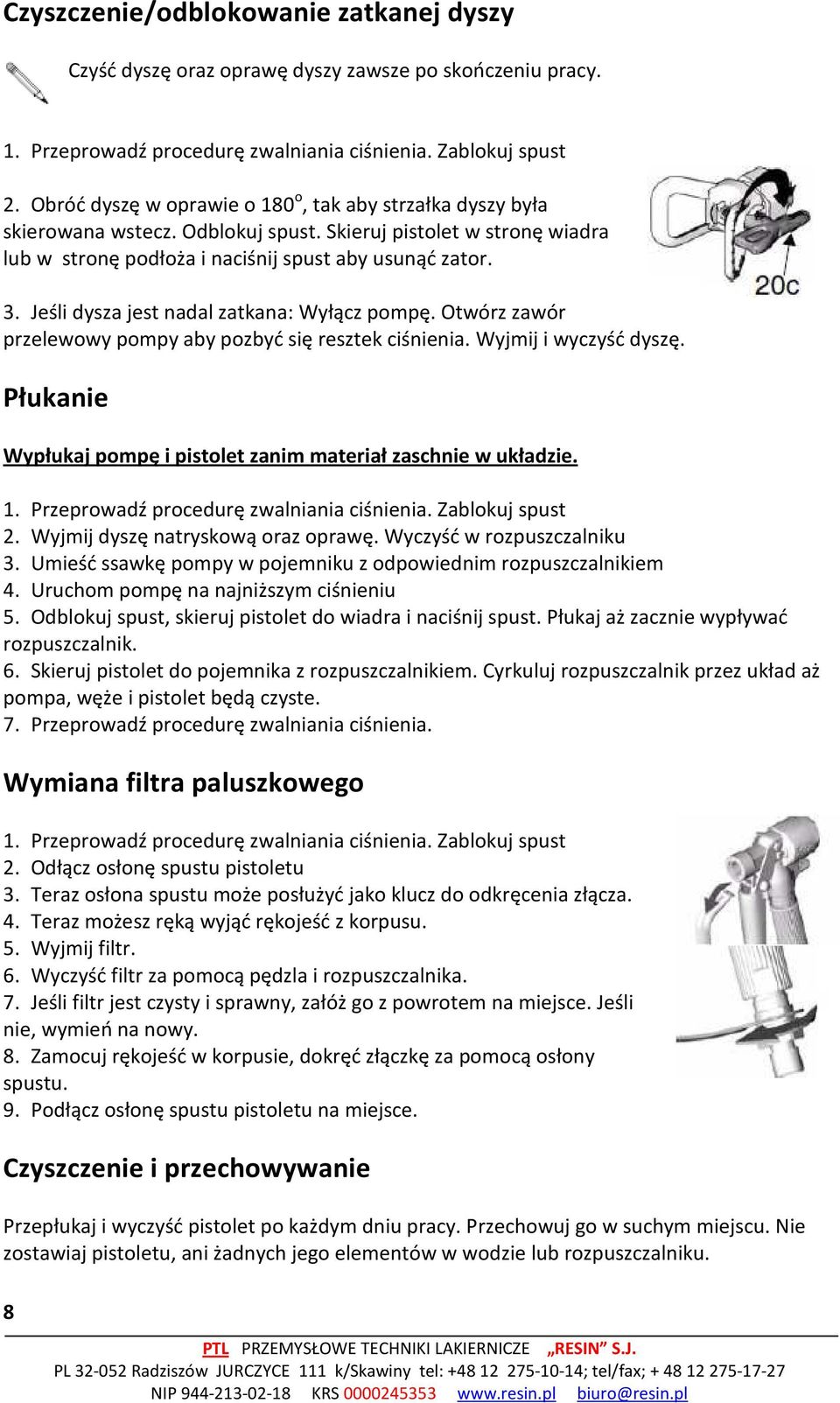

8 Czyszczenie/odblokowanie zatkanej dyszy Czyść dyszę oraz oprawę dyszy zawsze po skończeniu pracy. 1. Przeprowadź procedurę zwalniania ciśnienia. Zablokuj spust 2. Obróć dyszę w oprawie o 180 o, tak aby strzałka dyszy była skierowana wstecz. Odblokuj spust. Skieruj pistolet w stronę wiadra lub w stronę podłoża i naciśnij spust aby usunąć zator. 3. Jeśli dysza jest nadal zatkana: Wyłącz pompę. Otwórz zawór przelewowy pompy aby pozbyć się resztek ciśnienia. Wyjmij i wyczyść dyszę. Płukanie Wypłukaj pompę i pistolet zanim materiał zaschnie w układzie. 1. Przeprowadź procedurę zwalniania ciśnienia. Zablokuj spust 2. Wyjmij dyszę natryskową oraz oprawę. Wyczyść w rozpuszczalniku 3. Umieść ssawkę pompy w pojemniku z odpowiednim rozpuszczalnikiem 4. Uruchom pompę na najniższym ciśnieniu 5. Odblokuj spust, skieruj pistolet do wiadra i naciśnij spust. Płukaj aż zacznie wypływać rozpuszczalnik. 6. Skieruj pistolet do pojemnika z rozpuszczalnikiem. Cyrkuluj rozpuszczalnik przez układ aż pompa, węże i pistolet będą czyste. 7. Przeprowadź procedurę zwalniania ciśnienia. Wymiana filtra paluszkowego 1. Przeprowadź procedurę zwalniania ciśnienia. Zablokuj spust 2. Odłącz osłonę spustu pistoletu 3. Teraz osłona spustu może posłużyć jako klucz do odkręcenia złącza. 4. Teraz możesz ręką wyjąć rękojeść z korpusu. 5. Wyjmij filtr. 6. Wyczyść filtr za pomocą pędzla i rozpuszczalnika. 7. Jeśli filtr jest czysty i sprawny, załóż go z powrotem na miejsce. Jeśli nie, wymień na nowy. 8. Zamocuj rękojeść w korpusie, dokręć złączkę za pomocą osłony spustu. 9. Podłącz osłonę spustu pistoletu na miejsce. Czyszczenie i przechowywanie Przepłukaj i wyczyść pistolet po każdym dniu pracy. Przechowuj go w suchym miejscu. Nie zostawiaj pistoletu, ani żadnych jego elementów w wodzie lub rozpuszczalniku. 8

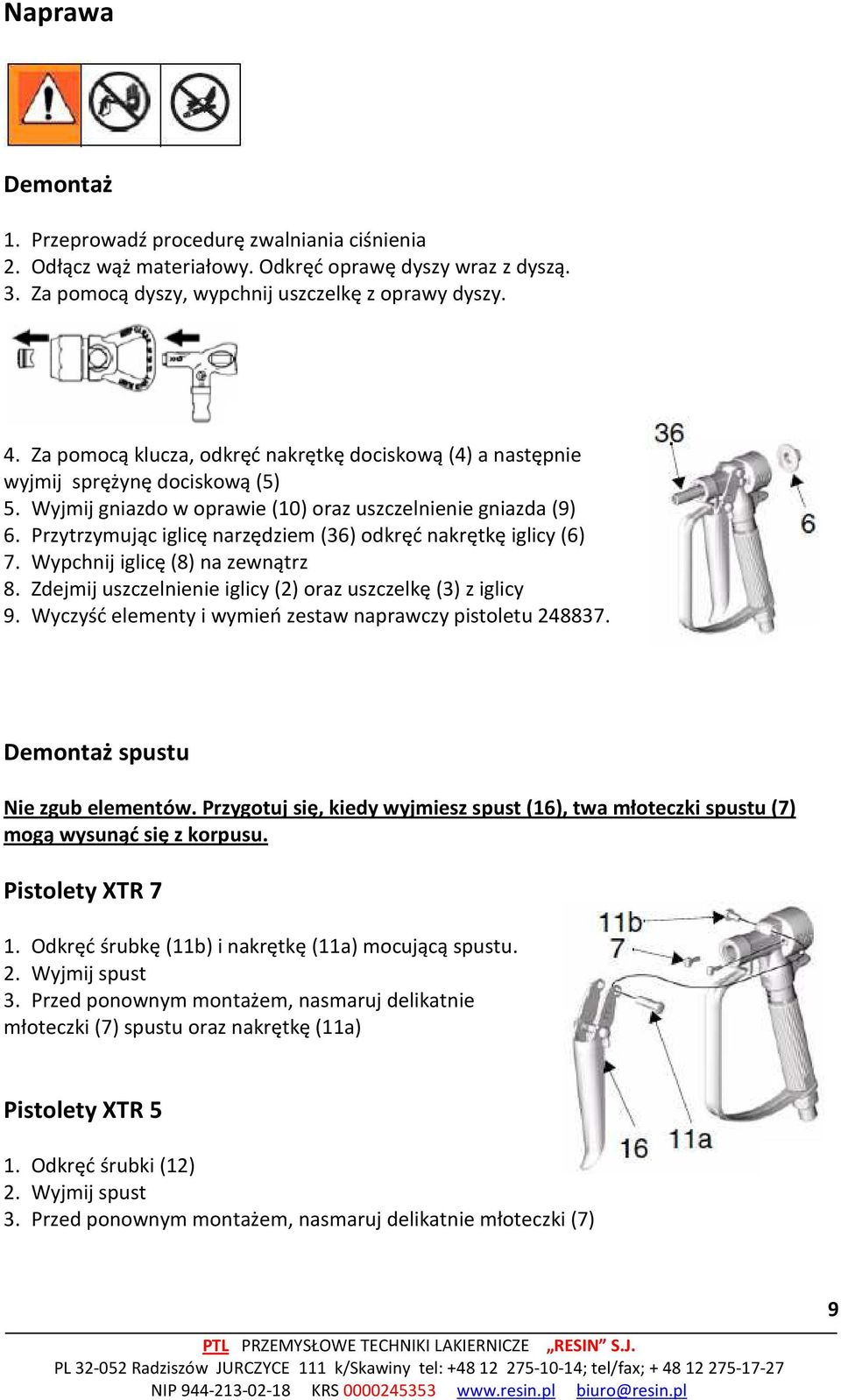

9 Naprawa Demontaż 1. Przeprowadź procedurę zwalniania ciśnienia 2. Odłącz wąż materiałowy. Odkręć oprawę dyszy wraz z dyszą. 3. Za pomocą dyszy, wypchnij uszczelkę z oprawy dyszy. 4. Za pomocą klucza, odkręć nakrętkę dociskową (4) a następnie wyjmij sprężynę dociskową (5) 5. Wyjmij gniazdo w oprawie (10) oraz uszczelnienie gniazda (9) 6. Przytrzymując iglicę narzędziem (36) odkręć nakrętkę iglicy (6) 7. Wypchnij iglicę (8) na zewnątrz 8. Zdejmij uszczelnienie iglicy (2) oraz uszczelkę (3) z iglicy 9. Wyczyść elementy i wymień zestaw naprawczy pistoletu Demontaż spustu Nie zgub elementów. Przygotuj się, kiedy wyjmiesz spust (16), twa młoteczki spustu (7) mogą wysunąć się z korpusu. Pistolety XTR 7 1. Odkręć śrubkę (11b) i nakrętkę (11a) mocującą spustu. 2. Wyjmij spust 3. Przed ponownym montażem, nasmaruj delikatnie młoteczki (7) spustu oraz nakrętkę (11a) Pistolety XTR 5 1. Odkręć śrubki (12) 2. Wyjmij spust 3. Przed ponownym montażem, nasmaruj delikatnie młoteczki (7) 9

10 Montaż 1. Na iglicę nałóż uszczelkę (3*) oraz lekko posmarowane uszczelnienie iglicy (2*) 2. Posmaruj i zainstaluj iglicę (8*) na miejsce. UWAGA: umieść iglicę w korpusie za pomocą narzędzia (36) i palców. Nie dociskaj zbyt mocno, ponieważ może ulec uszkodzeniu. 3. Posmaruj gwinty. Przytrzymując iglicę narzędziem (36), zainstaluj nakrętkę iglicy (6) 4. Naciśnij spust aby naprowadzić iglicę, a potem zainstaluj uszczelnienie gniazda (9*) oraz gniazdo w oprawie (10*) 5. Włóż sprężynę (5) na miejsce i przykręć nakrętkę dociskową (4) Przetestuj pistolet przed użyciem 1. Zablokuj spust pistoletu. Podłącz wąż materiałowy. 2. Wystartuj pompę i zassaj materiał 3. Odblokuj spust i naciśnij spust, pistolet skieruj do pojemnika 4. Puść spust. Pistolet powinien natychmiast przestać natryskiwać i nie powinno być żadnych przecieków. Jeśli jest przeciek, przeprowadź procedurę zwalniania ciśnienia, rozmontuj pistolet i napraw problem. 5. Załóż oprawę dyszy i dyszę natryskową przed rozpoczęciem normalnej pracy. 10

11 Dane techniczne pistoletu Maksymalne ciśnienie robocze: XTR psi (35 MPa, 345 bar) XTR psi (50 MPa, 500 bar) Otwór wylotu cieczy 0,090 (2,3 mm) Otwór wlotowy cieczy.. ¼ NPS Maksymalna temp. cieczy.. 71 o C Głośność. 95,7 db (A)* Części mokre.... Aluminium, stal nierdzewna, acetal, polipropylen, nylon, polietylen, poliuretan, o-ringi odporne na rozpuszczalniki * Wartość zmierzona przy ciśnieniu 414 bar, z urzyciem dyszy XHD519, na wodzie. Zgodnie z ISO Oprawa i dysza L.p. Numer Nazwa ilość 19 XHD001 Oprawa dyszy XHD 1 20 XHDxxx Dysza malarska XHDxxx (zawiera 20a, 20b, 20c) 1 20a V Uszczelnienie (kamień) 1 20b V Podkładka uszczelniająca 1 20c Dysza natryskowa 1 V Zawarte w pakiecie uszczelnień dyszy G.XHD010 (5 szt. w zestawie) 11

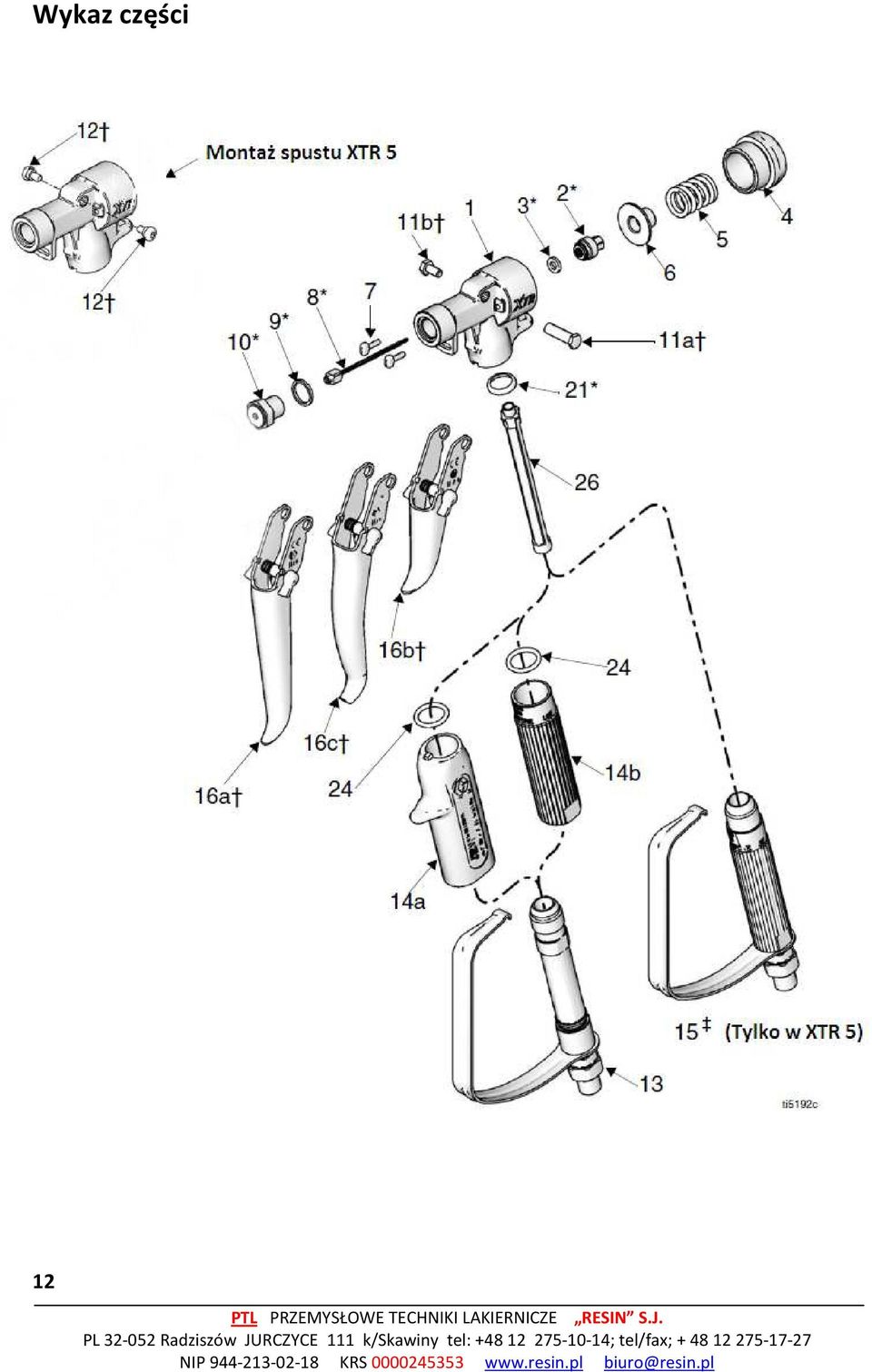

12 Wykaz części 12

13 Wykaz części L.p. Numer Nazwa ilość 1 15J771 Korpus pistoletu XTR5 1 15E178 Korpus pistoletu XTR7 1 2* Uszczelnienie iglicy 1 3* n/a Uszczelka (zaw. w zest. napraw.) K000 Nakrętka dociskowa XTR5 1 15A864 Nakrętka dociskowa XTR Sprężyna dociskowa E088 Nakrętka iglicy E085 Kołek/Młoteczek spustu 2 8* Iglica 1 9* Uszczelnienie gniazda 1 10* Gniazdo w oprawie 1 11a Nakrętka mocowania spustu 1 11b Śrubka mocowania spustu Śrubka mocowania spustu XTR Korpus rękojeści 1 14a Rękojeść owalna XTR7 1 14b 15E083 Rękojeść okrągła XTR Rękojeść kompletna XTR5 1 16a Spust pistoletu 4-palcowy 1 16b Spust pist 4-palcowy profilowany 1 16c Spust pistoletu 2-palcowy 1 21* Uszczelnienie korpusu 1 24 n/a Oring stabilizujący korpus Filtr paluszkowy 60M czarny Filtr paluszkowy 100M niebieski 1 36* Narzędzie 1 * Części zawarte w zestawie naprawczym G Części zawarte w zestawach spustu G , G , G UWAGA: Rękojeść z tym znakiem nie jest przeznaczona do pistoletu XTR7! 13
