1 WALTHER PILOT Instrukcja obsługi Pistolet natryskowy dwu-komponentowy PILOT Premium 2-K 1

2 2

3 SPIS TREŚCI 1 Ogólne informacje 1.1 Identyfikacja modelu 1.2 Właściwe użycie 1.3 Niewłaściwe użycie 2 Opis techniczny 3 Ogólne instrukcje bezpieczeństwa 4 Podłączenia 5 Eksploatacja 5.1 Instrukcja bezpieczeństwa 5.2 Wymagania na początku i na końcu pracy 5.3 Testy pistoletu natryskowego 5.4 Dostosowanie sprayu 5.5 Wymiana części Pistoletu /Naprawy 6 Czyszczenie 6.1 Uwagi odnośnie bezpieczeństwa 6.2 Procedura czyszczenia 6.3 Czyszczenie rutynowe 7 Kłopoty przy rozpylaniu 8 Usuwanie substancji czyszczących i naprawczych 9 Dane techniczne 3

4 1 Ogólne informacje 1.1 Identyfikacja wersji Typ: Producent: Ręczny Pistolet natryskowy PILOT Premium 2K WALTHER Spritz-und Lackiersysteme GmbH Karntner Strasse D Wuppertal Tel.: Fax.: Właściwe użycie Ręczny pistolet natryskowy z serii PILOT Premium 2-K jest zaprojektowany specjalnie do użycia środków rozpylanych składających się z dwóch komponentów. Wszystkie części przewodzące środek do rozpylania są wykonane ze specjalnej stali nierdzewnej. Bardzo precyzyjny model PILOT Premium 2-K jest przystosowany do wykorzystania rozpuszczalnych w wodzie dwukomponentowych pokryć w tapicerstwie i przemyśle meblarskim. Jeśli zamierzasz użyć innych materiałów, skontaktuj się z WALTHER Spritzund Lackiersysteme GmbH, Wuppertal. Proszę pamiętać, że środki do rozpylania mogą być stosowane tylko na elementy oraz przedmioty służące do obróbki. Temperatura środków do rozpylania nie powinna nigdy przekraczać 80 C. Termin właściwe użycie daje również do zrozumienia, że wszystkie uwagi bezpieczeństwa, detale dotyczące eksploatacji, etc. wymienione w tej instrukcji zostały dokładnie przeczytane, zrozumiane i zastosowane. 1.3 Niewłaściwe użycie Pistolet natryskowy nie może być użyty w celach innych niż te wymienione w powyższym rozdziale 1.2 ( właściwe użycie ). Każda inna forma użycia jest zabroniona. Niewłaściwe użycie dotyczy: Rozpylania środka na osobach i zwierzętach Użycie ciekłych nitrogenów 2 Opis techniczny 4

5 Komponent A (adhezyjny) jest ładowany przez pozycje 28 (średnica wew.6mm/8mm). Komponent B (aktywator) jest dostarczany przez podłączone kolanko (średnica wew.4mm/6mm). Środek do rozpylania wydobywa się zarówno z iglicy (pozycja 4; komponent A), jak i z ujścia głowicy kontroli powietrza (pozycja 2; komponent B). Mieszanie zachodzi w strumieniu sprayu. Środek do rozpylania jest dostarczany przez zbiorniki systemowe lub systemy pomp. Otwór na komponent A: 1,0-1,5 śr. (strumień obrotowy) Otwór na komponent B (do wyboru): 0,4/0,5mm Ciśnienie środka do rozpylania na komponent A: 1,0-1,5bar Ciśnienie środka do rozpylania na komponent B: 0,3-0,1bar zgodnie z proporcją mieszania. Obudowa TEFLONOWA zapobiega przyleganiu rozpylanego środka oraz zapewnia szybkie i łatwe czyszczenie. Wszystkie części mające kontakt z rozpylanym materiałem są wykonane z nierdzewnej stali. 3 Ogólne instrukcje bezpieczeństwa Używaj pistolety na spray jedynie w dobrze wentylowanych pomieszczeniach. W obszarze pracy niedozwolone jest używanie otwartego ognia, nagiego światła oraz palenie papierosów. Jest to podstawowa zasada w celu uniknięcia jakiegokolwiek ryzyka pożaru lub eksplozji, zwłaszcza podczas użycia łatwopalnych materiałów do malowania, takich jak np. farby, lakiery, środki czystości itp. Przed przystąpieniem do jakichkolwiek prac naprawczych: Upewnij się, że pistolet nie jest pod ciśnieniem, wszelkie środki do rozpylania muszą być odłączone - w razie niespełnienia tego warunku, występuje bezpośrednie ryzyko urazu. Trzymaj ręce i inne kończyny z dala od wylotu pistoletu bezpośrednie ryzyko urazu. Nigdy nie celuj pistoletem w żywe stworzenia - bezpośrednie ryzyko urazu. Ważne jest,aby zarówno wszystkie krajowe dyrektywy zapobiegające wypadkom jak i zasady BHP stosowane w zakładzie były dokładnie przestrzegane. Ważne jest,aby przestrzegać zaleceń oraz zasad bezpieczeństwa w wymienionych przez producenta środka do rozpylania oraz środków czyszczących. Pamiętaj: agresywne i korozyjne środki związane są z zagrożeniem zdrowia. Unoszące się w powietrzu pyły stanowią zagrożenie dla zdrowia. Podczas pracy z pistoletem należy nosić odpowiednie respiratory, maski ochronne oraz odzież ochronną. Należy nosić odpowiednie ochraniacze na uszy. Pistolet wytwarza natężenie dźwięku na poziomie 86dB(A). Ważne jest,aby upewnić się czy gałki, śruby i zaciski są właściwie umocowane, zwłaszcza po wszelkich pracach naprawczych. 5

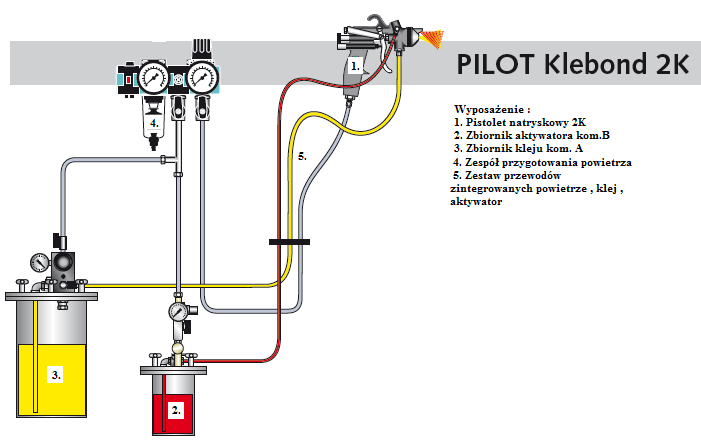

6 Używaj jedynie części zamiennych dostarczonych przez producenta, gdyż WALTHER gwarantuje bezpieczne i wydajne wykończenie jedynie dzięki oryginalnym częściom. W razie wszelkich pytań dotyczących bezpieczeństwa proszę się kontaktować z WALTHER Spritz- und Lackiersysteme GmbH, D Wuppertal. 4 Opis techniczny Adnotacja Skorzystaj z przeglądu znajdującego się na początku instrukcji, aby wykonać odpowiednie kroki opisane poniżej Uwaga Ciśnienie środka do rozpylania nie powinno przekraczać 6bar. Ciśnienie powietrza nie powinno przekraczać 6bar. W innym wypadku stabilność pistoletu może być zachwiana. 1. Podłącz węże powietrzne (powietrze skompresowane) do zbiorników ciśnieniowych oraz wejścia na powietrze w pistolecie. 2. Napełnij zbiorniki ciśnieniowe na komponentem A i komponentem B odpowiednim środkiem i zamknij wieko. 3. Umocuj wąż dostarczający środek do rozpylania do zbiornika ciśnienia środka do rozpylania lub do kontroli ciśnienia środka do rozpylania, jeśli system pompujący jest używany, oraz do wejścia na środek do rozpylania w pistolecie. 4. Uruchom powietrze pod ciśnieniem i dostosuj zawór redukcji ciśnienia powietrza do osiągnięcia wymaganego ciśnienia. Dostosuj zawory redukcji ciśnienia powietrza na zbiornikach ciśnienia środka do rozpylania do osiągnięcia wymaganego ciśnienia. Jeśli środek do rozpylania jest dostarczany przez system pomp ciśnienie jest dostosowywane za pomocą klucza na kontroli ciśnienia środka do rozpylania. 5. Otwórz zawór środka do rozpylania na zbiorniku ciśnieniowym. 6. W celu uwolnienia powietrza z obranego w wężu środka rozpylającego, naciśnij spust do momentu,w którym z dyszy będzie się wydobywał jednolity strumień; wówczas pistolet może być znów wyłączony. Pistolet może zostać użyty do operacji. 6

7 5 Eksploatacja 5.1 Uwagi bezpieczeństwa Zwracaj szczególna uwagę na wymienione poniżej uwagi bezpieczeństwa podczas używania pistoletu! Upewnij się, że nosisz odpowiednie maski ochronne i respiratory oraz odzież ochronną zawsze podczas używania tego pistoletu. Unoszące się w powietrzu pyły stanowią zagrożenie zdrowia. Upewnij się, że nosisz odpowiednie ochraniacze na uszy. Pistolet na spray wywołuje natężenie dźwięku w wysokości 86dB(A). W obszarze pracy niedozwolone jest używanie otwartego ognia, nagiego światła oraz palenie papierosów. Rozpylanie łatwopalnych środków jest związane z ryzykiem pożaru i eksplozji. Przed użyciem pistoletu muszą być spełnione następujące warunki: Ciśnienie powietrza rozpylanego musi być udostępnione dla pistoletu Ciśnienie środka do rozpylania musi być udostępnione dla pistoletu 5.2 Wymagania na początku i na końcu pracy Uwaga 7

8 ! Ciśnienie środka do rozpylania nie powinno przekraczać 6bar. Ciśnienie powietrza nie powinno przekraczać 6bar. W przeciwnym wypadku stabilność pistoletu będzie zachwiana. Ostrzeżenie! Jest ważne,aby pamiętać o odłączeniu pistoletu od wszelkich źródeł ciśnienia po wykonaniu pracy. Pozostawione źródła będące pod ciśnieniem mogą pękać, a uwolniony materiał może doprowadzić do urazów osób będących w pobliżu. 5.3 Testy sprayu Testy pistoletu powinny być wykonywane zawsze kiedy: Pistolet będzie używany pierwszy raz Środek do rozpylania został zmieniony Pistolet był zabrany do serwisu lub naprawiany. Najlepiej wykonać test sprayu używając próbki materiału roboczego, metalowego arkusza, tektury lub papieru. Ostrzeżenie! Trzymaj przód pistoletu z dala od siebie- bezpośrednie ryzyko urazu. Ostrzeżenie! Upewnij się, że nikt nie przebywa w strefie rozpylania- bezpośrednie ryzyko urazu. 1. Uruchom pistolet,aby uzyskać próbkę sprayu (patrz 5.2 Wymagania na początku i na końcu pracy ). 2. Zanalizuj próbkę i dostosuj ustawienie pistoletu według wymagań (patrz 5.4 Dostosowanie sprayu). 5.4 Dostosowanie natrysku Szablony natrysku pistoletów PILOT 2-K może być dostosowany w następujący sposób: Dostosowanie tempa rozpylania Tempo rozpylania może być dostosowane za pomocą śruby (15). Tempo rozpylania wzrasta poprzez obracanie jej w lewo (odkręcanie) i zmniejsz się poprzez obracanie jej w prawo (zakręcanie). Dostosowanie ciśnienie środka do rozpylania Ciśnienie materiału może być dostosowane na kontroli systemu pompującego lub zbiornika ciśnieniowego środka do rozpylania. Proszę się dostosować do instrukcji obsługi oraz zasad bezpieczeństwa podanych przez producenta. 5.5 Wymiana części pistoletu 8

9 Głowica kontroli powietrza, dysza kontroli środka do rozpylania oraz uszczelka iglicy stanowią wewnętrzny zestaw dyszy. Zawsze wymieniaj komplet wewnętrznego zestawu aby utrzymać wymaganą jakość wykończenia. Ostrzeżenie! Przed przystąpieniem do wymiany części upewnij się, ze pistolet jest odłączony od wszelkich źródeł ciśnienia, wszystkie wejścia na powietrze oraz środek do rozpylania muszą być odłączone- bezpośrednie ryzyko urazu. Adnotacja Skorzystaj z przeglądu znajdującego się na początku instrukcji, aby wykonać odpowiednie kroki opisane poniżej Wymiana dyszy środka do rozpylania i głowicy kontroli powietrza 1. Odkręć gałkę opóźniającą kontrolę powietrza (1). 2. Usuń głowicę kontroli powietrza (2). 3. Usuń dyszę kontroli środka do rozpylania (4) z obudowy pistoletu za pomocą klucza (rozmiar 12). 4. Zdejmij uszczelkę (3) z dyszy środka do rozpylania. Instalacja nowej dyszy i pozostałych części następuje w odwrotnej kolejności. Wymiana iglicy kontrolującej środek do rozpylania(komponent A) 1. Odkręć śrubę (15). 2. Usuń sprężynę (14). 3. Wyjmij iglicę środka do rozpylania (11,12,13) z pistoletu. Instalacja następuje w odwrotnej kolejności. Dystans między czubkiem iglicy i rękawem prowadzącym powinien wynosić 76,5mm. Wymiana iglicy kontrolującej środek do rozpylania(komponent B) 1. Odkręć dwie zasuwy U (38) za pomocą śrubokrętu. 2. Odkręć gałki kołnierza (37) (rozmiar 9). 3. Usuń strzemię spustu (36). 4. Usuń gałkę heksagonalną (35) z obudowy pistoletu (rozmiar 11). 5. Usuń iglicę środka do rozpylania (33 i sprężynę 35). Instalacja następuje w odwrotnej kolejności. Wymiana uszkodzonej iglicy (komponent A) 1. Usuń iglicę środka do rozpylania według punktu Wymiana iglicy kontrolującej środek do rozpylania (komponent A). 2. Odkręć podajnik iglicy (28) z obudowy pistoletu (rozmiar 11). 3. Usuń komplet uszczelek iglicy (17,18,19) z obudowy pistoletu. Wymiana uszkodzonej iglicy (komponent B) 1. Usuń iglicę środka do rozpylania według punktu Wymiana iglicy kontrolującej środek do rozpylania (komponent B). 2. Odkręć podajnik iglicy (42) z obudowy pistoletu. Użyj mocnego drutu z jednym końcem zagiętym w kształcie małego haka. 9

10 Instalacja następuje w odwrotnej kolejności. Możesz użyć narzędzi do instalacji V Uwaga! Z powodu bardzo agresywnej natury aktywatora, wyciek komponentu B w uszczelce iglicy spowoduje uszkodzenie obudowy pistoletu. Wobec powyższego uszczelnienie (31-32) powinno być wymieniane przynajmniej po każdych 500 godzinach użytkowania lub częściej. Jeśli pistolet nie jest używany przez dłuższy okres czasu, ciśnienie powinno zostać z niego spuszczone. Zestaw przyborów do montażu jest dostępny na zamówienie. Adnotacja Uszczelki iglicy do komponentów A i B, które zostały usunięte z obudowy pistoletu, nie powinny być ponownie używane, gdyż uszczelnienie będzie niepewne. Adnotacja Przed montażem wszystkie ruchome i ślizgające się części powinny być nasmarowane smarem, który nie jest na bazie żywicy ani kwasu. Zestawy naprawcze: Zestaw naprawczy WALTHER PILOT jest dostępny do pistoletu PILOT 2-K, który posiada części obudowy. Części obudowy są również przedstawione w Liście Części Zamiennych. Zestaw naprawczy- część powietrzna: Zestaw naprawczy- część materialna: 6 Czyszczenie 6.1Uwagi odnośnie bezpieczeństwa Przed przystąpieniem do jakichkolwiek prac konserwacyjnych należy odłączyć wszystkie źródła powietrza i środków do rozpylania- ryzyko urazu. Otwarty ogień, nagie światło i palenie są zabronione w miejscu pracy. Jest to związane z ryzykiem pożaru lub eksplozji, podczas rozpylania łatwopalnych środków takich jak środki czyszczące. Postępuj zgodnie z zasadami bezpieczeństwa producenta środków czyszczących. Agresywne i żrące środki mogą stanowić zagrożenie dla zdrowia. 6.2Ogólna procedura czyszczenia Pistolet na spray powinien być co jakiś czas czyszczony i smarowany w celu zapewnienie długiej żywotności i niezawodności. Uwaga! Nigdy nie zanurzaj pistoletu w rozpuszczalnikach ani w żadnych innych środkach czyszczących ponieważ takie środki mają duży wpływ na wydajność i niezawodność pistoletu. 10

11 Uwaga! Nie używaj żadnych twardych, szpiczastych ani ostrych narzędzi przy czyszczeniu pistoletu, ponieważ precyzyjnie wykonane części mogą łatwo ulec uszkodzeniu co wpłynie na rezultat pracy. Równie łatwo może ulec zniszczeniu powłoka TEFLONU. Czyść pistolet jedynie za pomocą środków czyszczących rekomendowanych przez producenta danego środka do rozpylania, które nie zawierają żadnego z wymienionych składników: Wodorotlenki halogenowe (np. 1,1,1-trichloro etan, chlorek metylenowy, etc.) Kwasy i środki czyszczące na bazie kwasów Regenerowane rozpuszczalniki (nazywane również roztworami czyszczącymi ) Rozpuszczalniki do farb Powyższe składniki powodują reakcje chemiczne z komponentami ze składnikami elektroplaterowanymi, powodując ich korozję. WALTHER PILOT nie jest odpowiedzialny za uszkodzenia wynikające z takiego postępowania. Obudowa pistoletu powinna być czyszczona: Przed każdą wymianą środka do rozpylania; Przynajmniej raz w tygodniu; Tak często jak wymaga tego używany środek do rozpylania i poziom zabrudzenia; Kierowanie się tymi zaleceniami zapewni bezpieczne i wygodne operowanie pistoletem. 1. Rozmontuj pistolet tak, jak zostało to przedstawione w rozdziale 5.5 Wymiana części pistoletu. 2. Wyczyść głowicę kontroli powietrza i dyszę szczotką zamoczoną w zalecanym środku czyszczącym. 3. Wyczyść obudowę pistoletu i wszystkie pozostałe części delikatną szmatką i zalecanym środkiem czyszczącym. 4. Pokryj cienka warstwa smaru następujące części: a. Iglica kontroli środka do rozpylania b. Sprężyna iglicy c. Wszystkie ślizgające się części i łożyska d. Wewnętrzne części ruchome powinny być smarowane przynajmniej raz w tygodniu e. Sprężyny powinny być cały czas pokryte cienką warstwą smaru. Używaj szczotki oraz smaru, który nie jest na bazie żywicy ani kwasu. Pistolet montuje się w odwrotnej kolejności. 6.3 Rutynowe czyszczenie Nie zawsze jest wymagane rozmontowanie pistoletu w celu czyszczenia, kiedy wymieniamy kolor farby w regularnych odstępach lub na zakończenie pracy (zależnie od używanego środka do rozpylania). 11

12 Pokryta TEFLONEM obudowa pistoletu może być czyszczona za pomocą szmatki. Przy rutynowym czyszczeniu postępuj według wskazówek: 1. napełnij czyste zbiorniki ciśnienia środka do rozpylania środkiem czyszczącym kompatybilnym z używanym środkiem do rozpylania. 2. uruchom pistolet (patrz rozdział 5.2 Wymagania na początku i na końcu pracy). 3. nie wyłączaj pistoletu dopóki z dyszy nie będzie się wydobywał jedynie klarowny środek czyszczący. Kompletny system sprayu powinien być odłączony od źródeł ciśnienia dopóki pistolet nie będzie ponownie użyty 7 Kłopoty z rozpylaniem Ostrzeżenie! Przed przystąpieniem do jakichkolwiek napraw/ wymian upewnij się, że pistolet jest odłączony od wszelkich źródeł ciśnienia, wszystkie wejścia na powietrze oraz środek do rozpylania muszą być odłączonebezpośrednie ryzyko urazu. Błąd Przyczyna Zapobieganie Kapanie z pistoletu (komponent A) Zabrudzona iglica kontroli środka do rozpylania lub dysza. Wyczyść iglicę lub dyszę (patrz rozdział 5.5). Kapanie z pistoletu (komponent B) Pulsujący lub niestabilny strumień sprayu. Uszkodzona iglica kontroli środka do rozpylania lub dysza. Uszkodzona sprężyna iglicy (14). Różnica rozmiarów pomiędzy iglicą kontroli środka do rozpylania a dyszą. Śruba dostosowania za bardzo przekręcona. Uszkodzona sprężyna iglicy (34). Uszkodzony pierścień-o (na iglicy) Zbyt niski poziom środka w zbiorniku. Iglica kontroli środka do Wymień iglicę lub dyszę (patrz rozdział 5.5). Zdejmij iglicę środka do rozpylania i wymień sprężynę. Upewnij się, że używasz tych samych wymiarów. Delikatnie obróć śrubę do tyłu. Wymiana. Wymiana. Uzupełnij poziom środka do rozpylania (patrz instrukcje obsługi producenta). Zaciśnij lub wymień 12

13 Pistolet wciąż wystrzeliwuje po wyłączeniu. rozpylania jest za luźna lub uszkodzona. Uszkodzona sprężyna zaworu (22) lub stożek zaworu (23). pierścień-o (4). Wymiana. 8 Usuwanie substancji czyszczących i naprawczych Usuwanie substancji wykorzystanych do czyszczenia i naprawy powinno być zgodne z lokalnymi, krajowymi i międzynarodowymi prawami oraz dyrektywami. UWAGA! Szczególna uwaga powinna być zwrócona na instrukcje fabrykatów do rozpylania i czyszczenia. Niewłaściwe usunięcie może spowodować poważne konsekwencje względem zdrowia ludzi i zwierząt. 9 Dane techniczne Waga Głowica Kontroli Powietrza Otwór Dyszy Składnika A: Otwór Dyszy Składnika B: Poziomy Ciśnienia: Maksymalne Ciśnienie Rozpylania: Maksymalne Ciśnienie Środka do Rozpylani: Maksymalna Temperatura Pistoletu Podczas Pracy: Poziom Hałasu (zmierzony na dystansie 1mm od pistoletu): 480g Głowice Kontroli Obrotowego Strumienia Powietrza 1,0mm-1,5 średnicy 0,4/0,5mm średnicy 6bar 6bar 80 C 86dB(A) Prawo do zmieniania danych technicznych zastrzeżone! 13
