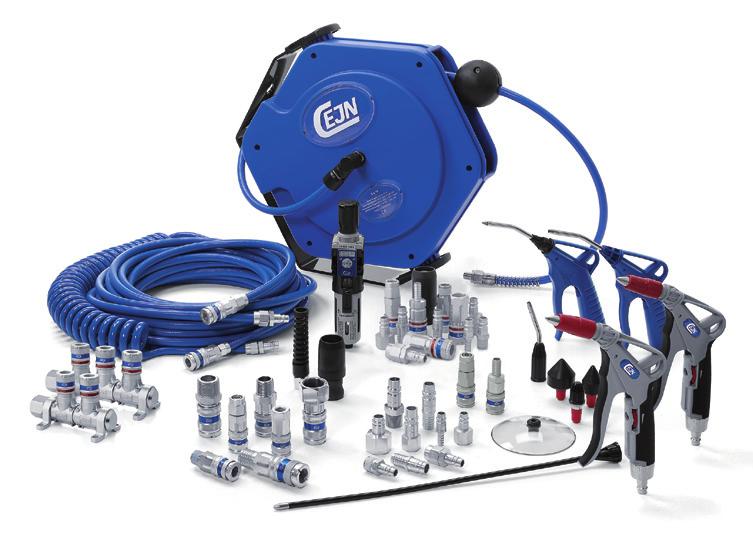

1 CEJN Pneumatyka Program specjalny Doskonały przykład jakości, wydajności i bezpieczeństwa

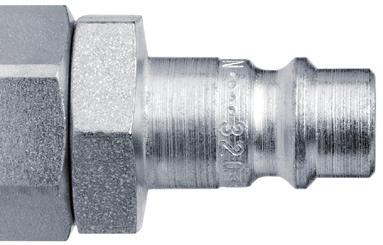

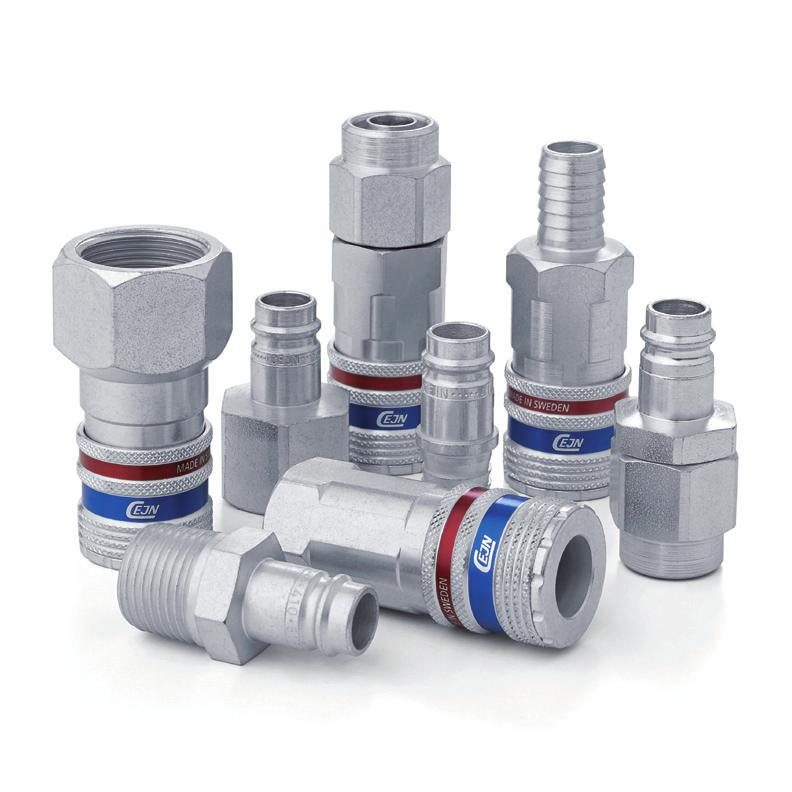

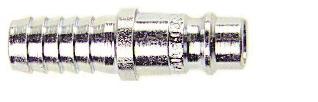

2 Seria 320 ORYGINALNA NORMA CEJN, NORMA EUROPEJSKA 7,6 (7,4) GLOBALNY Niezwykle wysoka przepustowość Niewielkie wymiary Solidne i niezwykle trwałe Bezpieczne złącze z odpowietrzaniem (wersja esafe) Złącze standardowe Złącze zabezpieczające esafe Nominalna średnica przepływu 7,6 mm (5/16 ) 7,6 mm (5/16 ) Przepustowość 1900 l/min (67,1 CFM) 2250 l/min (79,4 CFM) Maks. ciśnienie robocze 16 bar (230 PSI) 16 bar (230 PSI) Min. ciśnienie rozerwania 140 bar (2030 PSI) 140 bar (2030 PSI) Siła połączenia 70,7 N 86,0 N Zakres temperatury od -20 C do +100 C (od -4 F do +212 F) od -20 C do +100 C (od -4 F do +212 F) Materiał złącza cynkowana stal / mosiądz cynkowana stal / mosiądz Materiał króćca stal hartowana cynkowana stal hartowana Kompatybilne z Parker Rectus 25/26, Parker Tema 1600/1625, Oetiker SC C, Prevost ECS07 / ECR07 / ESI07 / ISC07, Hansen Auto-Flo 24 Złącze Nr części Króciec Złącze Nr części Złącze standardowe Złącze esafe Złącze węża (Zw) 6,3 mm (1/4 ) Złącze węża 5 mm (3/16 ) mm (5/16 ) ,3 mm (1/4 ) mm mm (5/16 ) mm (3/8 ) mm (3/8 ) mm (1/2 ) mm (1/2 ) Złącze z gwintem R 1/ Złącze z R 1/ zewnętrznym (Zz) R 3/ gwintem R 1/ R 1/ zewnętrznym R 3/ NPT 1/ R 1/ NPT 3/ G 1/ NPT 1/ G 3/ Złącze z gwintem G 1/ G 1/ wewnętrznym (Zgw) G 3/ NPT 1/ G 1/ NPT 1/ NPT 1/ NPT 3/ NPT 3/ NPT 1/ NPT 1/ Złącze z G 1/ Złącze Stream-Line (SL) 5 x 8 mm gwintem G 1/ ,5 x 10 mm wewnętrznym G 3/ x 12 mm G 1/ ,5 x 13,5 mm NPT 1/ x16 mm NPT 1/ Złącze Soft-Line (Zw) (Zw) (SL) (SL) (Zgw) (Zgw) 10 mm (3/8 ) NPT 3/ mm (1/2 ) NPT 1/ ,5 x 10 mm Złącze Stream- 5 x 8 mm x 12 mm Line 6,5 x 10 mm G 1/ x 12 mm G 3/ ,5 x 13,5 mm x 16 mm Przepustowość zmierzono przy ciśnieniu na wlocie wynoszącym 6 bar (87 PSI), a spadek ciśnienia przy 0,5 bar (7 PSI). Połączenia gwintowane zestawiono zgodnie z normami ISO. Wszystkie wymiary podano w mm. Informacji na temat dostępności i cen udzielają autoryzowani dystrybutorzy CEJN. Ogólne zalecenia dotyczące konserwacji można znaleźć na stronie internetowej

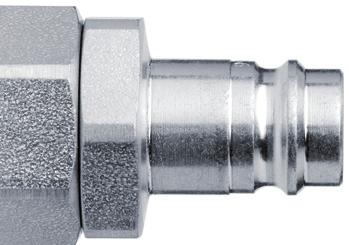

3 Seria 410 ORYGINALNA NORMA CEJN, NORMA EUROPEJSKA 10,4 GLOBALNY Niezwykle wysoka przepustowość Niewielkie wymiary Solidne i niezwykle trwałe Bezpieczne złącze z odpowietrzaniem (wersja esafe) Złącze standardowe: Złącze zabezpieczające esafe Nominalna średnica przepływu 10,4 mm (13/32 ) 10,4 mm (13/32 ) Przepustowość 3900 l/min (137,7 CFM) 4000 l/min (79,4 CFM) Maks. ciśnienie robocze 16 bar (230 PSI) 16 bar (230 PSI) Min. ciśnienie rozerwania 140 bar (2030 PSI) 140 bar (2030 PSI) Siła połączenia 105,2 N 140,0 N Zakres temperatury od -20 C do +100 C (od -4 F do +212 F) od -20 C do +100 C (od -4 F do +212 F) Materiał złącza cynkowana stal / mosiądz cynkowana stal / mosiądz Materiał króćca cynkowana stal hartowana cynkowana stal hartowana Kompatybilne z Parker Rectus 27, Parker Tema 1700 / 1727, Parker PEF (52/13) Złącze Nr części Króciec Złącze Nr części Złącze standardowe Złącze esafe Złącze węża (Zw) 8 mm (5/16 ) Złącze węża 6,3 mm (1/4 ) mm (3/8 ) mm (5/16 ) mm (1/2 ) mm (3/8 ) mm (5/8 ) mm (1/2 ) mm (3/4 ) mm (5/8 ) Złącze z gwintem R 3/ mm (3/4 ) zewnętrznym (Zz) R 1/ Złącze z gwintem R 1/ R 3/ zewnętrznym R 3/ Złącze z gwintem G 3/ R 1/ wewnętrznym (Zgw) G 1/ R 3/ G 3/ Złącze z gwintem G 1/ wewnętrznym Złącze Stream-Line (SL) 11 x 16 mm G 3/ x 18 mm G 1/ G 3/ Złącze Stream- Line 11 x 16 mm x 18 mm Wąż prosty oplotowy Materiał węża poliuretan na bazie estrów wzmacniany włóknem poliestrowym ID x OD Długość całkowita Nr części Maksymalne ciśnienie robocze Ciśnienie rozerwania Prosty z oplotem 6,5 x 10 mm 100 m bar (232 PSI) 64 bar (928 PSI) 8 x 12 mm 100 m bar (232 PSI) 64 bar (928 PSI) 11 x 16 mm 50 m bar (170 PSI) 48 bar (696 PSI) 13 x 18 mm 50 m bar (150 PSI) 40 bar (580 PSI) Łączniki do systemów Multi-Link Materiał mosiądz platerowany ID x OD Nr części Złącze Łącznik stały 11 x 16 mm R 1/2 13 x 18 mm R 1/2

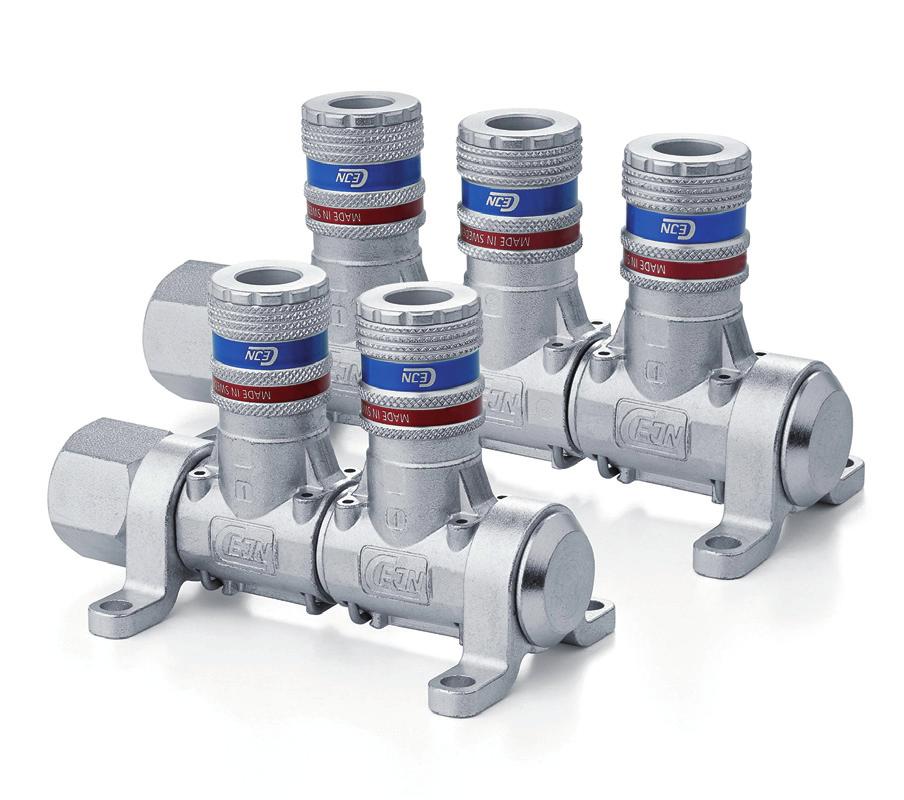

4 Systemy Multi-link Kompaktowe stanowiska wielowyjściowe Gotowe moduły bez konieczności montażu Funkcja bezpieczeństwa pozwalająca ograniczyć poziom hałasu oraz zapobiec wypadkom spowodowanym odrzutem Złącze standardowe Złącze zabezpieczające esafe Maks. ciśnienie robocze 16 bar (230 PSI) 16 bar (230 PSI) Min. ciśnienie rozerwania 64 bar (930 PSI) 64 bar (930 PSI) Zakres temperatury od -20 C do +100 C (od -4 F do +212 F) od -20 C do +100 C (od -4 F do +212 F) Material cynkowana stal / cynk cynkowana stal / cynk Media Sprężone powietrze, gazy obojętne Sprężone powietrze, gazy obojętne Złącze gwint wewnętrzny G1/2 gwint wewnętrzny G1/2 Seria Ilość gniazd Nr części Złącze Standard (Seria 320) modul 2- wyjściowy G 1/2 IG modul 3- wyjściowy G 1/2 IG modul 4- wyjściowy G 1/2 IG esafe (Seria 320) modul 2- wyjściowy G 1/2 IG modul 3- wyjściowy G 1/2 IG modul 4- wyjściowy G 1/2 IG Zespoły przygotowania powietrza (FRL) Filtro-reduktor z naolejaczem Model Nr części Złącze Pojemność Max. Oil Ciśnienio- Przepustowość misy Capacity mierz min. / maks G 1/4 7 (cl) 4 (cl) 40 mm 20 / 1300 l/min G 1/2 12 (cl) 7 (cl) 50 mm 20 / 3000 l/min Filter / Regulator Model Nr części Złącze Pojemność misy Filtration Regulacja ciśnienia G 1/4 7 (cl) 25 (µm) 0,5 10 (bar) 1300 l/min G 1/2 12 (cl) 25 (µm) 0,5 10 (bar) 3000 l/min Przepustowość maks. Regulator Model Nr części Złącze Maks. ciśnienie wlotowe Regulacja ciśnienia G 1/4 12 bar / 174 PSI 0,5 10 bar 1300 l/min G 1/2 16 bar / 232 PSI 0,5 10 bar 3000 l/min Przepustowość maks. Accessories Nr części (seria 107) Nr części (seria 112) Side-mounting brackets Two-side assembly kit

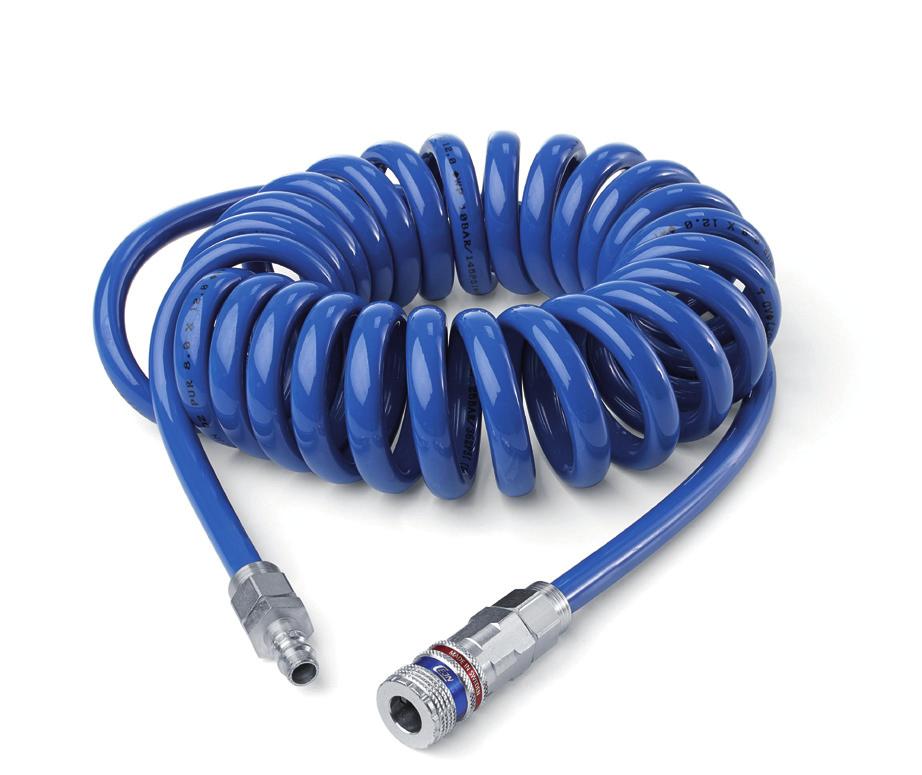

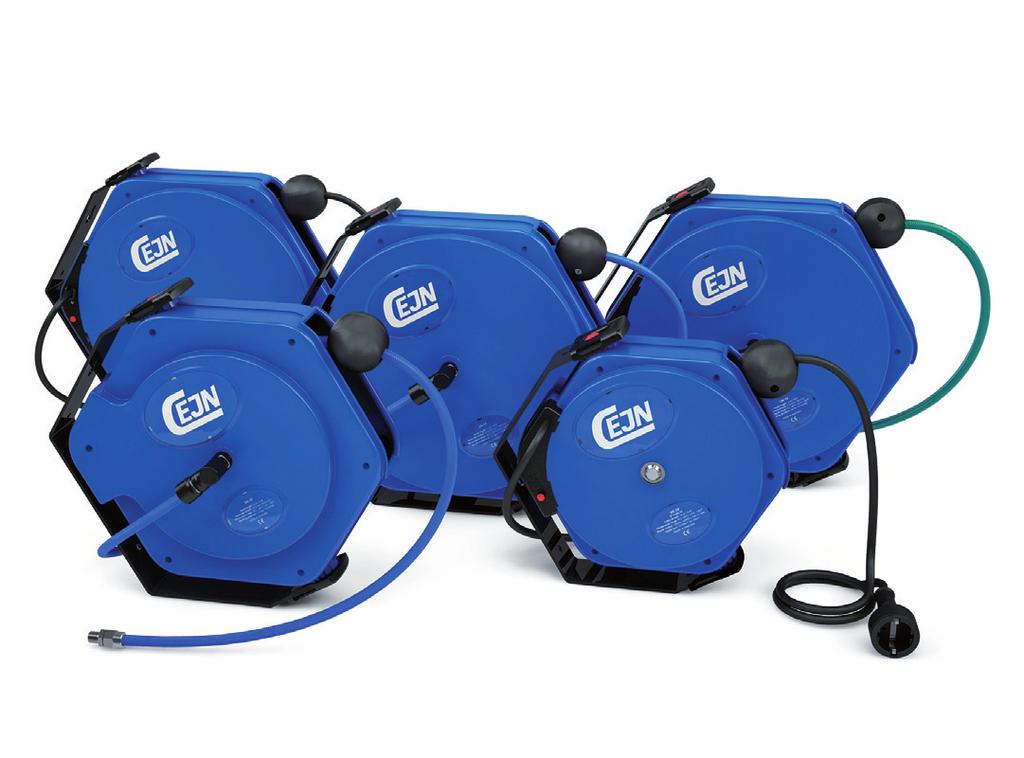

5 Zestawy węży PUR ze złączem/ króćcem serii 320 Lekkie i elastyczne Długa żywotność i wyjątkowa wytrzymałość na zużycie Funkcja bezpieczeństwa pozwalająca ograniczyć poziom hałasu oraz zapobiec wypadkom spowodowanym odrzutem Wymiary (ID x OD mm) 5 x 8, 6,5 x 10, 8 x 12, 9,5 x 13,5, 11 x 16 Długość 2 to 8 m (6,5-26 ft) Maks. ciśnienie robocze 10 bar (145 PSI) Długość ID x OD (mm) Nr części (standard) Nr części (esafe) 2,0 m 5 x ,0 m 5 x ,0 m 5 x ,0 m 5 x ,0 m 6,5 x ,0 m 6,5 x ,0 m 6,5 x ,0 m 6,5 x ,0 m 8 x ,0 m 8 x ,0 m 8 x ,0 m 8 x ,0 m 11 x ,0 m 11 x ,0 m 11 x ,0 m 11 x w Bębny przewodowe i kablowe Sprężone powietrze Długość Średnica węża Nr części Maks. ciśnienie Złącze (z gwintem Zakres Średnica ID x OD (mm) robocze (bar) zewnętrznym) temperatury (mm) 7 m 8 x bar R 1/4 20 C + 60 C 330 Air 10 m 8 x bar R 1/4 20 C + 60 C m 8 x bar R 1/4 20 C + 60 C m 9,5 x 13, bar R 1/4 20 C + 60 C m 11 x bar R 1/2 20 C + 60 C 430 Woda 14 m 9,5 x 13, bar R 1/4 + 5 C + 60 C 430 Długość Wymiary Nr części Kabel (guma) Napięcie Natężenie Zakres Masa (m) (mm) (V) (A) temperatury (kg) Elektryczne 10 m 3 x 1, H07 RN-F od +5 C do +60 C 4,6 kg 17 m 3 x 1, H07 RN-F od +5 C do +60 C 6,7 kg

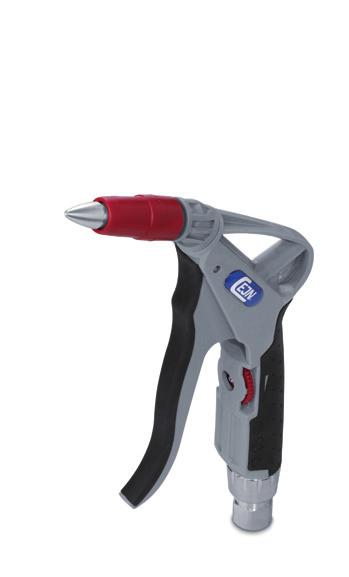

6 Pistolety MultiFLOW do powietrza i cieczy Seria 210 Bezkonkurencyjna moc podmuchu Regulowany przepływ Regulowany strumień Przepustowość powietrza l/min (7 42 CFM) Materiał POM, TPE, aluminium Przepustowość cieczy 5 25 l/min (1,1 5,5 GPM UK) Materiał uszczelnienia NBR (nitryl) Poziom hałasu db(a) Zakres temperatury (16 bar) od -20 C do +60 C (od -4 F do F) Maks. ciśnienie robocze 16 bar (232 PSI) Zakres temperatury (10 bar) od -20 C do +80 C (od -4 F do +176 F) Maks. ciśnienie rozerwania 64 bar (928 PSI) Media Powietrze i niewybuchowe roztwory wodne MultiFLOW Nr części Złącze Masa Gwint wewnętrzny 1/4 205 g Króciec serii g CPG Zestaw węży 3m, R 1/4, w tym pistolet MultiFLOW i uchwyt magnetyczny 700 g Pistolety do powietrza i cieczy i akcesoria Seria 208 Wysoka moc podmuchu Łatwo regulowany przepływ Ergonomiczne i wygodne w obsłudze Przepustowość powietrza up do 500 l/min (18 CFM) Materiał POM, mosiądz Maks. ciśnienie robocze 16 bar (232 PSI) Materiał uszczelnienia NBR (nitryl) Maks. ciśnienie rozerwania 64 bar (928 PSI) Zakres temperatury (10 bar) od -20 C do +60 C (od -4 F do +140 F) Złącza Gwint wewnętrzny 1/4 Pistolet Nr części Opis Przepustowość powietrza Pistolet, 90 mm dysza stała 500 l/min Pistolet, 90 mm Star-Tip, dysza stała (zredukowany poziom 190 l/min hałasu) Zestaw obejmujący pistolet, osłonę przeciw odpryskom, tłumik i dyszę z gumową końcówką Zestaw dyszy z gumowymi końcówkami (14, 25, 35 mm) The Quick Connect Solution Provider
