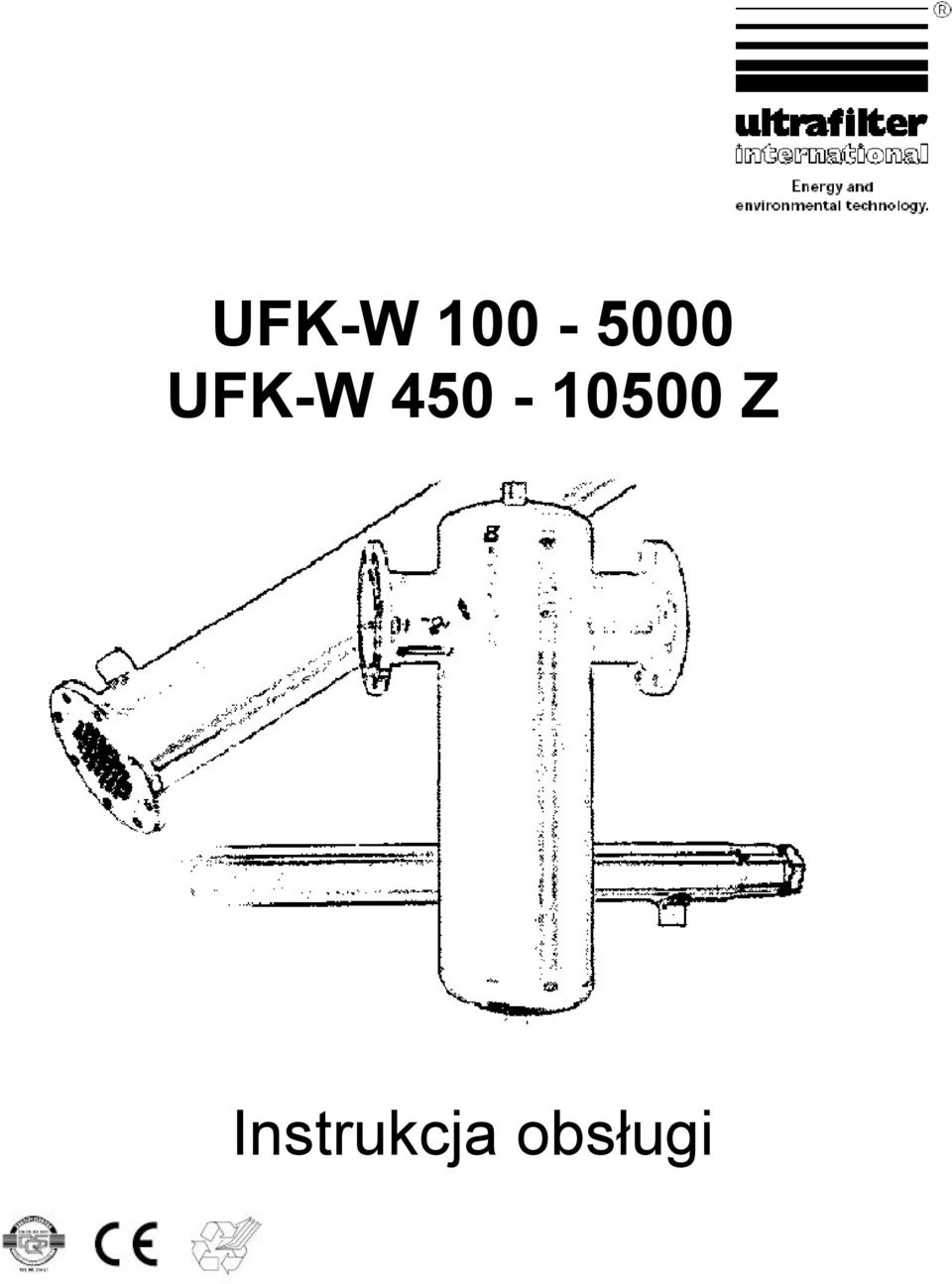

1 UFK-W UFK-W Z Instrukcja obsługi

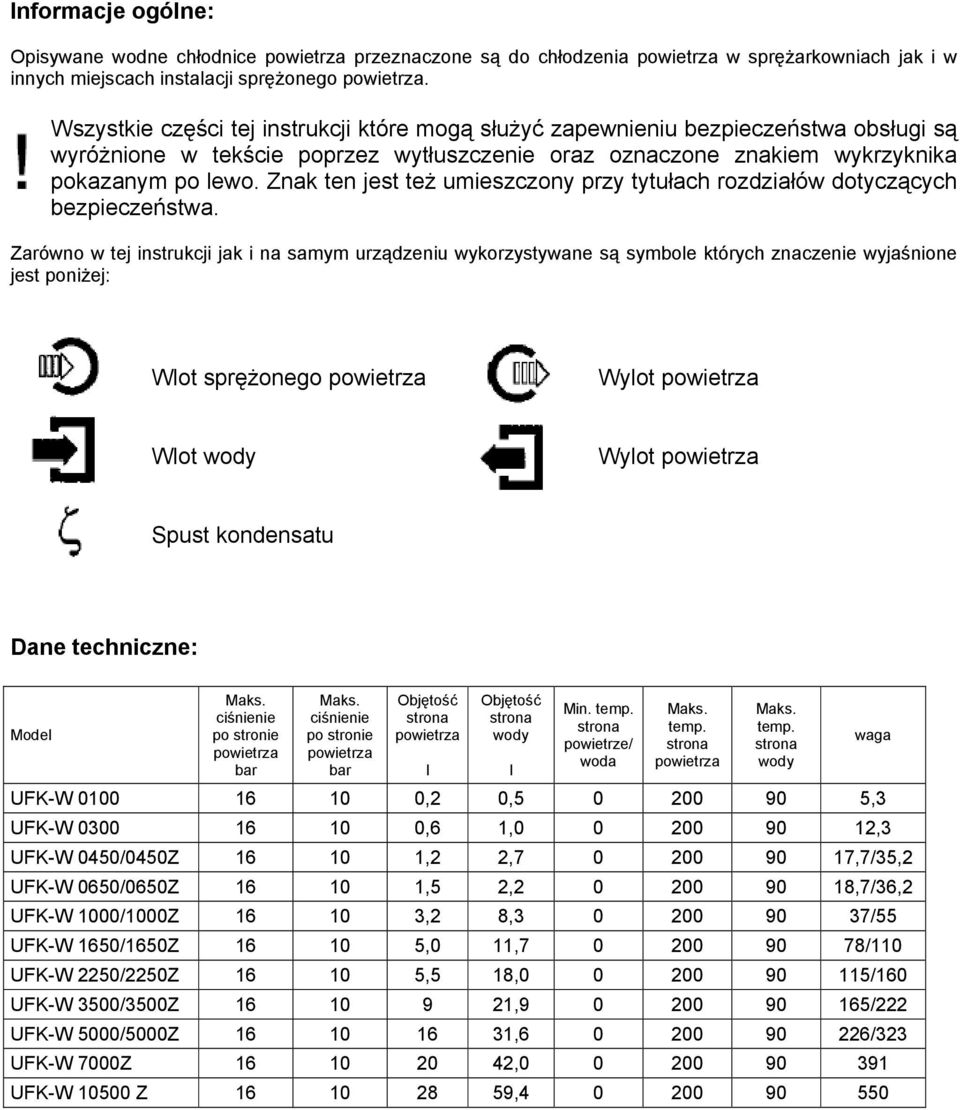

2 Informacje ogólne: Opisywane wodne chłodnice przeznaczone są do chłodzenia w sprężarkowniach jak i w innych miejscach instalacji sprężonego. Wszystkie części tej instrukcji które mogą służyć zapewnieniu bezpieczeństwa obsługi są wyróżnione w tekście poprzez wytłuszczenie oraz oznaczone znakiem wykrzyknika pokazanym po lewo. Znak ten jest też umieszczony przy tytułach rozdziałów dotyczących bezpieczeństwa. Zarówno w tej instrukcji jak i na samym urządzeniu wykorzystywane są symbole których znaczenie wyjaśnione jest poniżej: Wlot sprężonego Wylot Wlot wody Wylot Spust kondensatu Dane techniczne: Model ciśnienie po stronie bar ciśnienie po stronie bar Objętość l Objętość wody l Min. temp. powietrze/ woda temp. temp. wody UFK-W ,2 0, ,3 UFK-W ,6 1, ,3 UFK-W 0450/0450Z ,2 2, ,7/35,2 UFK-W 0650/0650Z ,5 2, ,7/36,2 UFK-W 1000/1000Z ,2 8, /55 UFK-W 1650/1650Z ,0 11, /110 UFK-W 2250/2250Z ,5 18, /160 UFK-W 3500/3500Z , /222 UFK-W 5000/5000Z , /323 UFK-W 7000Z , UFK-W Z , waga

3 Bezpieczeństwo - Należy unikać wibracji, mogą one spowodować zmęczeniowe uszkodzenia. - Nie modyfikować urządzenia, nie spawać, nie robić otworów w częściach pracujących -pod ciśnieniem - W przypadku stwierdzenia wycieku należy zamknąć przepływ - Zainstalować wymagane urządzenia zabezpieczające określone w odpowiednich przepisach. - W modelach UFK-W / UFK-W Z , okolice wlotu są gorące i istnieje ryzyko poparzenia - Należy używać odpowiedniego czynnika chłodzącego Opis Opisywane chłodnice składają się z wiązki rur (zamontowanej na stałe lub wyjmowalnej) umieszczonej w metalowym płaszczu. Standardowo rury te są wykonane z miedzi a płaszcz i płyty mocujące rury wymiennika, ze stali węglowej. Sprężone powietrze przepływa przez rury wymiennika. Woda chłodząca przepływa pomiędzy rurami a płaszczem w kierunku przeciwnym do przepływu. Przyłącza wody i w mniejszych modelach są przyłączami gwintowymi, w większych modelach stosuje się przyłącza kołnierzowe.

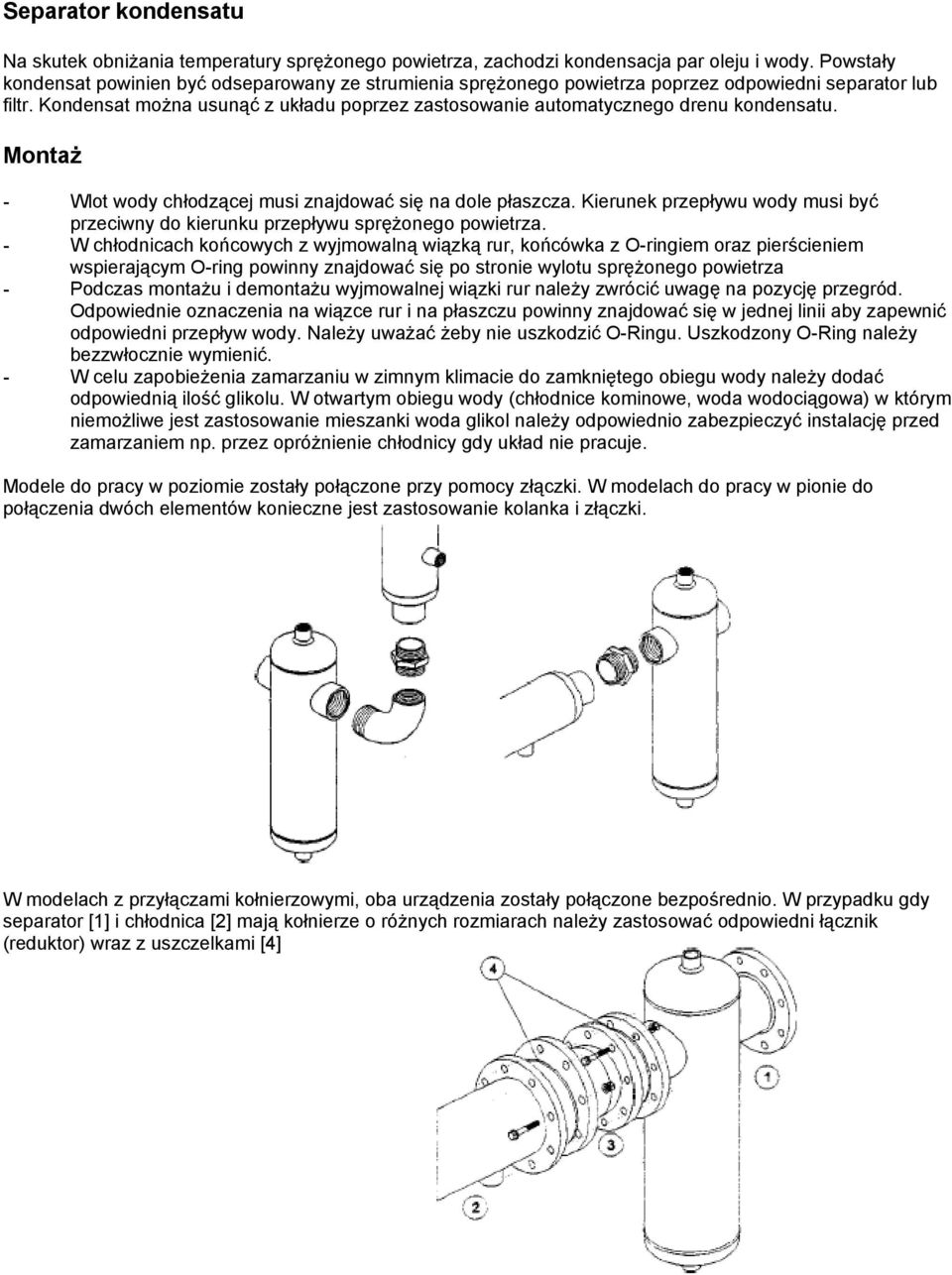

4 Separator kondensatu Na skutek obniżania temperatury sprężonego, zachodzi kondensacja par oleju i wody. Powstały kondensat powinien być odseparowany ze strumienia sprężonego poprzez odpowiedni separator lub filtr. Kondensat można usunąć z układu poprzez zastosowanie automatycznego drenu kondensatu. Montaż - Wlot wody chłodzącej musi znajdować się na dole płaszcza. Kierunek przepływu wody musi być przeciwny do kierunku przepływu sprężonego. - W chłodnicach końcowych z wyjmowalną wiązką rur, końcówka z O-ringiem oraz pierścieniem wspierającym O-ring powinny znajdować się po stronie wylotu sprężonego - Podczas montażu i demontażu wyjmowalnej wiązki rur należy zwrócić uwagę na pozycję przegród. Odpowiednie oznaczenia na wiązce rur i na płaszczu powinny znajdować się w jednej linii aby zapewnić odpowiedni przepływ wody. Należy uważać żeby nie uszkodzić O-Ringu. Uszkodzony O-Ring należy bezzwłocznie wymienić. - W celu zapobieżenia zamarzaniu w zimnym klimacie do zamkniętego obiegu wody należy dodać odpowiednią ilość glikolu. W otwartym obiegu wody (chłodnice kominowe, woda wodociągowa) w którym niemożliwe jest zastosowanie mieszanki woda glikol należy odpowiednio zabezpieczyć instalację przed zamarzaniem np. przez opróżnienie chłodnicy gdy układ nie pracuje. Modele do pracy w poziomie zostały połączone przy pomocy złączki. W modelach do pracy w pionie do połączenia dwóch elementów konieczne jest zastosowanie kolanka i złączki. W modelach z przyłączami kołnierzowymi, oba urządzenia zostały połączone bezpośrednio. W przypadku gdy separator [1] i chłodnica [2] mają kołnierze o różnych rozmiarach należy zastosować odpowiedni łącznik (reduktor) wraz z uszczelkami [4]

5 Obsługa Przegląd chłodnicy powinien być wykonywany przynajmniej raz w roku. Jeżeli podczas przeglądu stwierdzono zabrudzenia i osady należy je usunąć (wyczyścić). W przypadku używania wraz ze sprężarką tłokową należy usunąć osady węglowe z rurek wymiennika aby uniknąć możliwego zapłonu ze względu na wysokie temperatury i zawartość tlenu. W zamkniętym układzie, woda pozostaje czysta i w związku z tym nie jest konieczne czyszczenie wymiennika od strony wody. Gdy używa się wody z chłodni kominowych lub z wodociągu czyszczenie chłodnicy jest konieczne. 1- Wyjmowalna wiązka rur 2- Płaszcz 3- Pierścień wspierający O-Ring 4- Uszczelki 5- O-Ring Złe podłączenie wlotu i wylotu w chłodnicy UFK-W Z może spowodować uszkodzenie O-Ringu jak i spadek wydajności. Aby poprawnie podłączyć chłodnicę, na tabliczce informacyjnej, należy sprawdzić kierunek przepływu. Tabliczka ta jest umieszczona przy wylocie z chłodnicy.
