INSTRUKCJA OBSŁUGI AGREGATU MALARSKIEGO MK819/SP1900

Transkrypt

1 INSTRUKCJA OBSŁUGI AGREGATU MALARSKIEGO MK819/SP1900 INSTRUKCJA ZAWIERA WAŻNE INFORMACJE. NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z NINIEJSZĄ INSTRUKCJĄ PRZED ROZPOCZĘCIEM PRACY Z AGREGATEM.

2 ZASADY BEZPIECZEŃSTWA 1. Dokładnie przeczytać i zapoznać się z całą instrukcją obsługi przed rozpoczęciem korzystania z urządzenia. 2. Urządzenie powinno stać na równej powierzchni. Użytkownik powinien zakładać strój roboczy zapewniający bezpieczną pracę. 3. Miejsce pracy musi być dobrze wentylowane. Kable i przewody nie mogą być przygniecione przez jakiekolwiek przedmioty. Aby uniknąć jakichkolwiek uszkodzeń należy trzymać wąż podczas przemieszczania urządzenia. 4. Napięcie powinno być zgodne z tym przedstawionym na etykiecie urządzenia. Urządzenie powinno być odpowiednio uziemione. Nie używać z niskim napięciem. 5. Upewnić się że wszystkie złącza są szczelnie zaciśnięte a węże są odpowiednio podłączone przed rozpoczęciem jakichkolwiek prac. 6. Aby osiągnąć dobre rezultaty, upewnić się że używana farba jest czysta. Używać filtrów większych od Ustawienie ciśnienia nie może być wyższe od 22,5MPa. W razie konieczności wymiany węża, wymieniać na oryginalny. 8. Nie kierować pistoletu natryskowego w swoim kierunku lub innych osób. 9. Nie używać urządzenia do natryskiwania produktów zawierających kwasy, rozpuszczalników, środków antykorozyjnych i innych środków toksycznych. Nigdy nie używać z chlorkiem metylenu. 10. Nie spożywać i nie palić podczas korzystania z urządzenia. 11. Po skończonej pracy, wylać farbę, odpowietrzyć i wyłączyć urządzenie. Wyczyścić części za pomocą środków czyszczących. 12. Podczas transportu odłączyć od źródła zasilania. Chronić silnik i wtyczkę przed zamoknięciem. Utrzymywać urządzenie w czystości. Urządzenie powinno być suche. 13. Używać odpowiednich narzędzi podczas zaciskania, nastawiania i konserwacji. Postępować zgodnie z odpowiednimi procedurami. Chronić urządzenie przed uszkodzeniem. Użytkownik urządzenia powinien zachować szczególną ostrożność. 14. Nigdy nie zmieniać konstrukcji urządzenia. Zawsze używać oryginalnych części zamiennych. DANE TECHNICZNE: DANE OPIS MODEL SP1900/MK819 MOC SILNIKA 0,88 kw NAPIĘCIE V/50Hz MAX. CIŚNIENIE ROBOCZE 22,5 MPA MAX. PRZEPŁYW MATERIAŁU 1,9 l/min MAX. DYSZA 0,019 WAGA 28,5 kg WYMIARY 44x43x60 cm

3 PRZYGOTOWANIE DO PRACY 1. Podłączyć wąż do przyłącza. Poruszać grzybkiem zaworu ssącego (delikatnie palcem) przed podłączeniem zestawu zasysania. 2. Należy upewnić się, że zawór zmiany obiegu farby jest ustawiony w pozycji przelew - całkowicie dokręcony w kierunku przeciwnym do kierunku ruchu wskazówek zegara. 3. Umieścić wąż ssący w wiadrze z materiałem i uruchomić silnik. Zwiększyć delikatnie ciśnienie. Po chwili materiał powinien wypłynąć z powrotem do wiadra. 4. Odczekać 2-3 minuty aby materiał swobodnie wypływał z powrotem do wiadra. Zminimalizować ciśnienie i przekręcić zawór zmiany obiegu farby do pozycji malowanie - zgodne z ruchem wskazówek zegara do końca. W tym momencie materiał wypełni wąż. Odczekać aż manometr pokaże 200 bar. W tym momencie można malować. UWAGA: W razie wystąpienia jakichkolwiek nieszczelności wyłączyć agregat i dokręcić nieszczelne miejsca.

4 UWAGA! Nigdy nie należy przestawiać pozycji zaworu przelewowego gdy agregat jest na ciśnieniu! Może doprowadzić to do uszkodzenia zaworu, membrany oraz innych nieprzewidzianych awarii! UWAGA! Nigdy nie wyłączać agregatu na ciśnieniu - przed wyłączeniem zawsze należy zminimalizować ciśnienie! UWAGA! W czasie chwilowej przerwy również zminimalizować ciśnienie wydłuży to żywotność urządzenia. Przestawić zawór do pozycji przelew MALOWANIE 1. Utrzymywać odległość mm pomiędzy pistoletem a malowaną powierzchnią, a także trzymać pistolet prostopadle do powierzchni. 2. W momencie rozpoczynania rozpylania należy poruszać pistoletem. Podczas malowania pistoletem należy poruszać w sposób regularny. Puścić spust pistoletu aby zakończyć malowanie i przestać poruszać pistoletem. Prędkość poruszania powinna być dostosowana do różnych aplikacji, ciśnienia malowania i

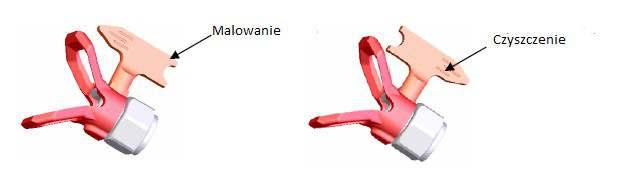

5 odległością pomiędzy pistoletem a malowaną powierzchnią. 3. Aby uzyskać równe efekty, malować powierzchnię poziomo i pionowo. Różnica czasu pomiędzy dwoma aplikacjami zależy od rodzaju używanej farby. Warstwa farby przed nakładaniem kolejnej powinna być prawie sucha. Uwaga: Jeżeli dysza pistoletu zablokuje się, należy przekręcić ją o 180 w kierunku odwrotnym do kierunku ruchu wskazówek zegara. Strzelić kilka razy z pistoletu w kierunku ziemi. Pistolet zacznie rozpylać poprawnie gdy dysza zostanie przekręcona z powrotem do pozycji malowania. KONIEC PRACY Gdy kończymy pracę z agregatem: 1. Zminimalizować ciśnienie. 2. Przekręcić zwór przelewowy do pozycji przelew (przeciwnie do ruchu wskazówek zegara) 3. Strzelić kila razy z pistoletu aby pozbyć się ciśnienia z węża 4. Wyłączyć agregat. CZYSZCZENIE AGREGATU PO SKOŃCZONEJ PRACY UWAGA: Agregat musi być wyczyszczony niezwłocznie po skończonej pracy. Niewyczyszczenie agregatu może doprowadzić do uszkodzenia membrany, zaworów, pistoletu itp. 1. Przygotować 2 wiadra. Do jednego nalać wody/rozpuszczalnika= płyn (w zależności od rodzaju farby która była używana). Drugie wiadro pozostawić czyste.

6 2. Do wiadra z płynem włożyć wąż ssący. Do pustego wiadra włożyć wąż przelewowy. 3. Uruchomić agregat i wykonać czynności jak do odpowietrzania systemu (punkt 1-4 przygotowanie do pracy ). 4. Przelewać płyn przez około 10 minut lub do momentu jak będzie wypływać w miarę czysty. (Płyn należy dolewać do wiadra z którego jest zasysany) 5. Przygotować agregat tak jak do malowania. Natryskiwać płyn do wiadra do momentu aż będzie się wydobywał w miarę czysty. 6. Wyłączyć agregat. 7. Wyjąć filtr z pistoletu i wyczyścić go szczoteczką. Jeżeli jest uszkodzony należy go wymienić. 8. Jeżeli agregat nie będzie używany przez okres dłuższy niż 1 tydzień należy zabezpieczyć go za pomocą płynu do konserwacji agregatu. Zaciągnąć płyn do systemu i zostawić na czas składowania. Zapewni to odpowiednie smarowanie zaworów. KONSERWACJA 1. Po każdej skończonej pracy należy sprawdzać stan wszystkich filtrów. 2. Sprawdzać czy nie ma wycieków oleju 3. Sprawdzać filtr oleju 1 raz w tygodniu 4. Po 100 godzinach pracy należy sprawdzić ilość oleju hydraulicznego w systemie. Zalecane jest wykonanie przeglądu w autoryzowanym serwisie.

7 PROBLEMY I ROZWIĄZANIA Problem Przyczyna Rozwiązanie Urządzenie nie uruchamia się Urządzenie nie zasysa farby Urządzenie zasysa farbę ale nie osiąga pożądanego ciśnienia Znacząco spada ciśnienie w momencie naciskania spustu Ciśnienie jest w normie ale farba nie rozpyla się lub rozpylanie jest zbyt małe 1. Napięcie jest zbyt niskie lub zasilanie nie jest odpowiednie dla urządzenia 2. Włącznik jest przerwany 3. Zawór ciśnienia nie jest odkręcony lub ustawiony na maksimum 4. W pompie znajduje się stwardniała farba 1. Filtr ssący jest zablokowany 2. Wąż ssący jest dziurawy lub przecieka 3. Zawór wlotowy jest zalepiony 4. Membrana jest uszkodzona 1. Zawór wylotowy nie jest dokładnie zakręcony, następuje przepływ zwrotny 2. Zawór wlotowy i/lub wylotowy jest brudny 3. Membrana jest uszkodzona 1. Dysza jest zbyt duża lub uszkodzona 2. Farba jest zbyt gęsta 3. Przeciek w wężu ssącym 1. Dysza jest zablokowana 2. Farba jest zbyt gęsta 3. Filtr pistoletu natryskowego jest zablokowany lub zbyt drobny 4. Dysza nie jest zainstalowana 1. Sprawdzić czy zasilanie jest odpowiednie 2. Sprawdzić czy włącznik jest włączony 3. Zwolnić zawór ciśnienia i otworzyć zawór wylotowy, zwolnić ciśnienie 4. Wyczyścić pompę 1. Wyczyścić lub wymienić filtr 2. Sprawdzić czy uszczelka zaworu ssącego jest zamocowana. Sprawdzić połączenie węża ssącego. 3. Otwórz trzon zaworu ssącego. 4. Wymienić membranę 1. Zamknąć zwór wylotowy aby powstrzymać przepływ zwrotny 2. Wyjąć zawór ssący i wylotowy i wyczyścić 3. Wymienić membranę 1. Wymienić dyszę 2. Jeżeli to możliwe rozcieńczyć farbę 3. Sprawdzić wąż ssący 1. Wyczyścić dyszę 2. Jeżeli to możliwe rozcieńczyć farbę 3. Wyczyścić lub wymienić filtr pistoletu 4. Zamontować dyszę Rozpylanie jest niewłaściwe Zużyta dysza Wymienić dyszę LISTA CZĘŚCI
