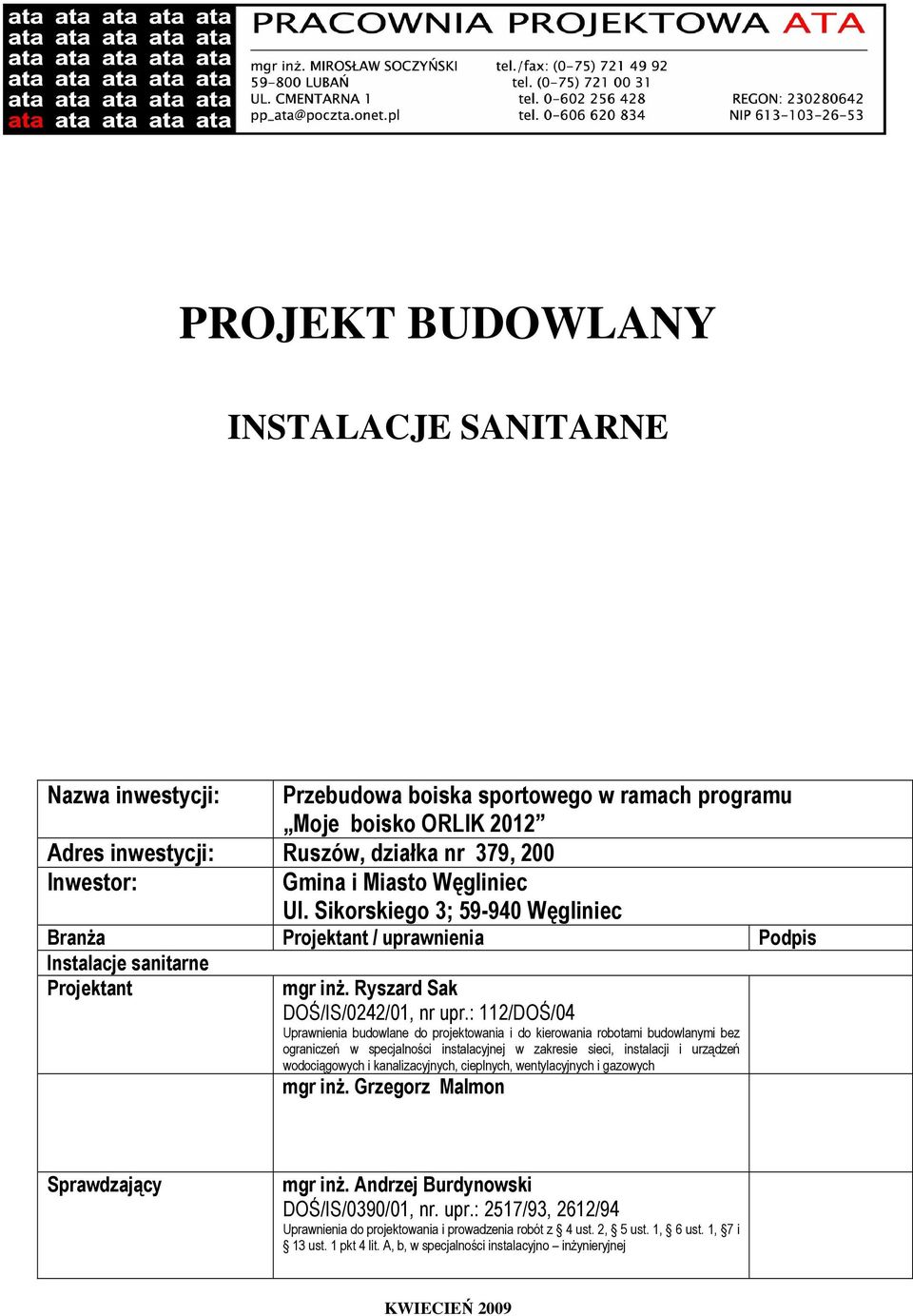

1 PROJEKT BUDOWLANY INSTALACJE SANITARNE Nazwa inwestycji: Przebudowa boiska sportowego w ramach programu Moje boisko ORLIK 2012 Adres inwestycji: Ruszów, działka nr 379, 200 Inwestor: Gmina i Miasto Węgliniec Ul. Sikorskiego 3; Węgliniec BranŜa Projektant / uprawnienia Podpis Instalacje sanitarne Projektant mgr inŝ. Ryszard Sak DOŚ/IS/0242/01, nr upr.: 112/DOŚ/04 Uprawnienia budowlane do projektowania i do kierowania robotami budowlanymi bez ograniczeń w specjalności instalacyjnej w zakresie sieci, instalacji i urządzeń wodociągowych i kanalizacyjnych, cieplnych, wentylacyjnych i gazowych mgr inŝ. Grzegorz Malmon Sprawdzający mgr inŝ. Andrzej Burdynowski DOŚ/IS/0390/01, nr. upr.: 2517/93, 2612/94 Uprawnienia do projektowania i prowadzenia robót z 4 ust. 2, 5 ust. 1, 6 ust. 1, 7 i 13 ust. 1 pkt 4 lit. A, b, w specjalności instalacyjno inŝynieryjnej KWIECIEŃ 2009

2 OŚWIADCZENIE Na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (tekst jednolity Dz. U. z 2006 r. Nr 156, poz z późniejszymi zmianami) OŚWIADCZAM, Ŝe projekt budowlany p.n. Przebudowa boiska sportowego w ramach programu Moje boisko Orlik 2012 w Ruszowie, dz. nr 379, 200 został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant:... Sprawdzający Specjalność instalacje sanitarne

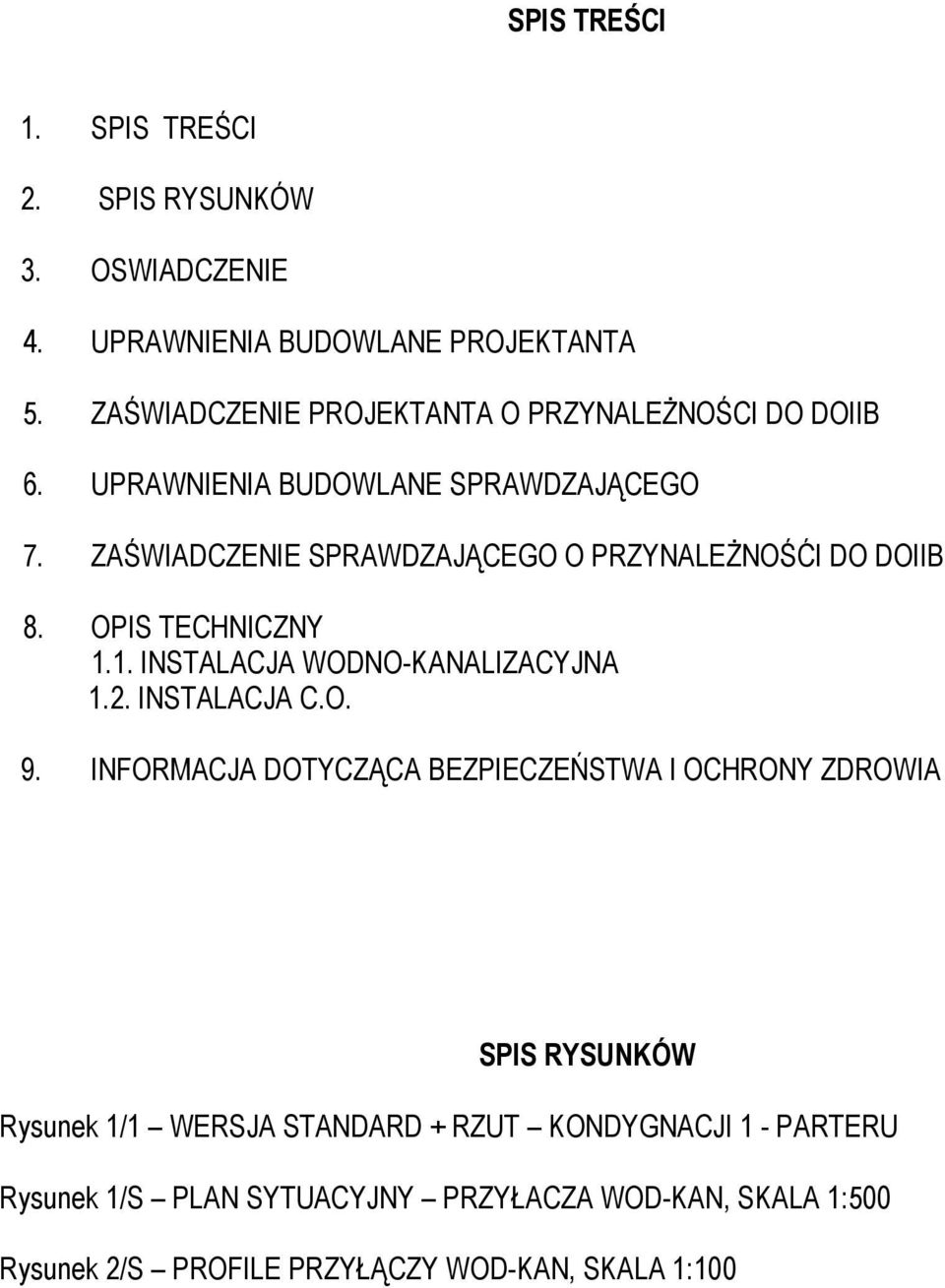

3 SPIS TREŚCI 1. SPIS TREŚCI 2. SPIS RYSUNKÓW 3. OSWIADCZENIE 4. UPRAWNIENIA BUDOWLANE PROJEKTANTA 5. ZAŚWIADCZENIE PROJEKTANTA O PRZYNALEśNOŚCI DO DOIIB 6. UPRAWNIENIA BUDOWLANE SPRAWDZAJĄCEGO 7. ZAŚWIADCZENIE SPRAWDZAJĄCEGO O PRZYNALEśNOŚĆI DO DOIIB 8. OPIS TECHNICZNY 1.1. INSTALACJA WODNO-KANALIZACYJNA 1.2. INSTALACJA C.O. 9. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA SPIS RYSUNKÓW Rysunek 1/1 WERSJA STANDARD + RZUT KONDYGNACJI 1 - PARTERU Rysunek 1/S PLAN SYTUACYJNY PRZYŁACZA WOD-KAN, SKALA 1:500 Rysunek 2/S PROFILE PRZYŁĄCZY WOD-KAN, SKALA 1:100

4 1.1. Instalacja wodno-kanalizacyjna Kanalizacja deszczowa Projektuje się odprowadzenie wód deszczowych pionem D 0,07 dla kaŝdej pary segmentów, z wpustem dachowym podgrzewanym. Wody deszczowe odprowadzone będą kaŝdym pionem do studni chłonnej umieszczonej pod budynkiem zaplecza. Instalacja wodociągowa Projektuje się doprowadzenie wody z sieci wodociągowej. Zaplecze wyposaŝone będzie w: -Umywalki - natryski - wc Do umywalek i natrysków doprowadzona będzie woda ciepła zmieszana, przygotowana w pojemnościowym podgrzewaczu wody umieszczonym nad wc, i mieszaczu, do wc woda zimna. Projektuje się przyłącze wodociągowe z rur wodociągowych z PE i rozprowadzenie wody w pomieszczeniach z rur PVC. Umywalki wyposaŝone będą w baterie naścienne. Natryski wyposaŝone będą w baterie sufitowe. Projektuje się podgrzewacze wody pojemnościowe dwóch rodzajów o pojemności 60 dcm 2 i mocy 1000W oraz o pojemności 120 dcm 2 i mocy 1500W. Obliczenie zapotrzebowania wody wykonano na podstawie załoŝeń architektonicznych i danych literaturowych: - ilość osób korzystających z pomieszczeń sanitarnych: - dla wariantu standard 59 osób - zapotrzebowanie wody dla sportowca (hala sportowa) wynosi 60dcm³/d - współczynnik nierównomierności dobowej Nd = 1,5 Wariantu standard+ Q = 59 x 60dcm³/d = 3540dcm³/d = 3,54m³/d Qmax = 3,54 x 1,5 =5,31m³/d 2. Obliczenie zapotrzebowania wody dla zwymiarowania przyłącza i doboru wodomierza. Wariantu standard+ Rodzaj przyboru ilość przyborów qn Σqn Umywalki 6 0,14 0,84 Wc 4 0,13 0,52 Natrysk 2 0,30 0,60 Pisuar 3 0,30 0,90 Zawór złączką 3 0,30 0, RAZEM 3,76 Dla Σqn = 3,76,q = 1,30 dm3/s Kanalizacja sanitarna Projektuje się odprowadzenie ścieków sanitarnych do kanalizacji rurami kanalizacyjnymi D 0,150. Ścieki z przyborów odprowadzane będą do pionów D 0,10 z rur PVC. Podejścia pod umywalki D 0,04, pod natryski D 0,070. Projektuje się dla wariantu standard+ dwie pary pionów z dwiema wywiewkami dla zespołu sanitariatów z dwoma wc lub z wc i natryskiem. Umiejscowienie dwóch pionów kanalizacyjnych dla jednego zespołu w ściance pomiędzy sanitariatami umoŝliwia wyprowadzenie jednej wywiewki na dach.

5 Przykanalik sanitarny Projektuje się przykanalik sanitarny D 0,160 z rur PVC-U SDR 34. Zachowywać spadki opisane na rysunkach. Przykanalik włączyć do projektowanej studzienki SD1, a następnie odprowadzić do zbiornika bezodpływowego 6 m3. Zbiornik tworzywowy. MontaŜu dokonać zgodnie z instrukcja producenta. Wykonać wentylację zbiornika rurą PVC. Zakończyć wyrzutem z parasolem. Stosować 15 cm podsypki i nadsypki piaskowej nad i pod przewodami. Nadsypkę zagęszczać ręcznie. Dokonać odtworzeń terenu do stanu pierwotnego. Wykop wykonać metodą wykopu otwartego na odkład. Zabezpieczyć przed osobami nieupowaŝnionymi. Prace wykonać zgodnie z Warunkami technicznymi wykonania i odbioru sieci kanalizacyjnych Zeszyt 9 COBRTI Instal, sierpień 2003, Warszawa; PN-EN 1610:Budowa i badania przewodów kanalizacyjnych: marzec 2002:PN-B-10736:1999: Roboty ziemne wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych- Warunki techniczne wykonania oraz warunkami technicznymi wydanymi przez miejscowy zakład wodociągowy. Przyłącze wodociągowe Projektuje się przyłącze wodociągowe z rur PE80 SDR 17 fi 50. Przed budynkiem wykonać studzienkę wodomierzową. Przykryć włazem B125. W studzience wodomierzowej zamontować zestaw wodomierzowy z zaworem antyskaŝeniowym. Na kolanie za studzienką wodomierzową zastosować blok oporowy. Zachowywać zagłębienie podane na rysunku. Nad i pod przewodem wykonać warstwę podsypki i nadsypki o grubości 10 cm kaŝda. Nadsypkę zagęszczać ręcznie. Przewód układać 1,2 m poniŝej terenu licząc do górnej krawędzi rury. Przyłącze włączyć w istniejącą sieć za pomocą opasko-nawiertki z zasuwą i przedłuŝeniem wrzeciona osadzonego w skrzynce ulicznej. Skrzynkę montować na pierścieniu odciąŝającym betonowym. Teren odtworzyć do stanu pierwotnego zgodnie z wytycznymi właściciela gruntu. Wykop wykonać metodą wykopu otwartego na odkład. Zabezpieczyć przed osobami nieupowaŝnionymi. Prace wykonać zgodnie z Warunkami technicznymi wykonania i odbioru sieci wodociągowej Zeszyt 3, COBRTI Instal, wrzesień 2001, Warszawa; PN-B-10736:1999: Roboty ziemne wykopy otwarte dla przewodów wodociągowych i kanalizacyjnych. Warunki techniczne wykonania oraz warunkami technicznymi wydanymi przez miejscowy zakład wodociągowy. Wentylacja nawiewno wyciągowa Zaprojektowano wentylacje mechaniczną odrębną dla kaŝdego pomieszczenia składającą się z wentylatora nawiewnego z podgrzewaniem powietrza i z filtrem powietrza oraz wentylatora wyciągowego umieszczonym na dachu nad kaŝdym pomieszczeniem. Powietrze zewnętrzne tłoczone i podgrzane przez wentylator nawiewny będzie dostarczane przewodem Ø100 nad podłogę pomieszczenia. Przewidziano wentylatory wywiewne jednego rodzaju o wydajności do 150m 2 /h oraz zróŝnicowane wentylatory nawiewne: O wydajności 70, 100, 125m 2 /h i mocach grzałki odpowiednio 400, 800 i 1000W Instalacja co Projektuje się ogrzewanie pomieszczeń grzejnikami elektrycznymi. W kaŝdym pomieszczeniu umieszczony będzie grzejnik elektryczny wyposaŝony W termostat. Przewidziano grzejniki elektryczne zapewniające dostarczenie ilości ciepła pokrywające straty ciepła dla poszczególnych pomieszczeń w okresie zimowym ( dla ogrzewania dyŝurnego) co zapewnia równieŝ prawidłowe ogrzewanie pomieszczeń w okresie ich uŝytkowania. Dla wariantu standard+ straty ciepła wynoszą 3680W. Przewidziano ogrzewanie do temperatury 20 C w okresie gdy temperatura zewnętrzna Wynosi 0 C oraz ogrzewanie dyŝurne do 7 C gdy temperatury zewnętrzne są ujemne. Opracował: Adaptował:
