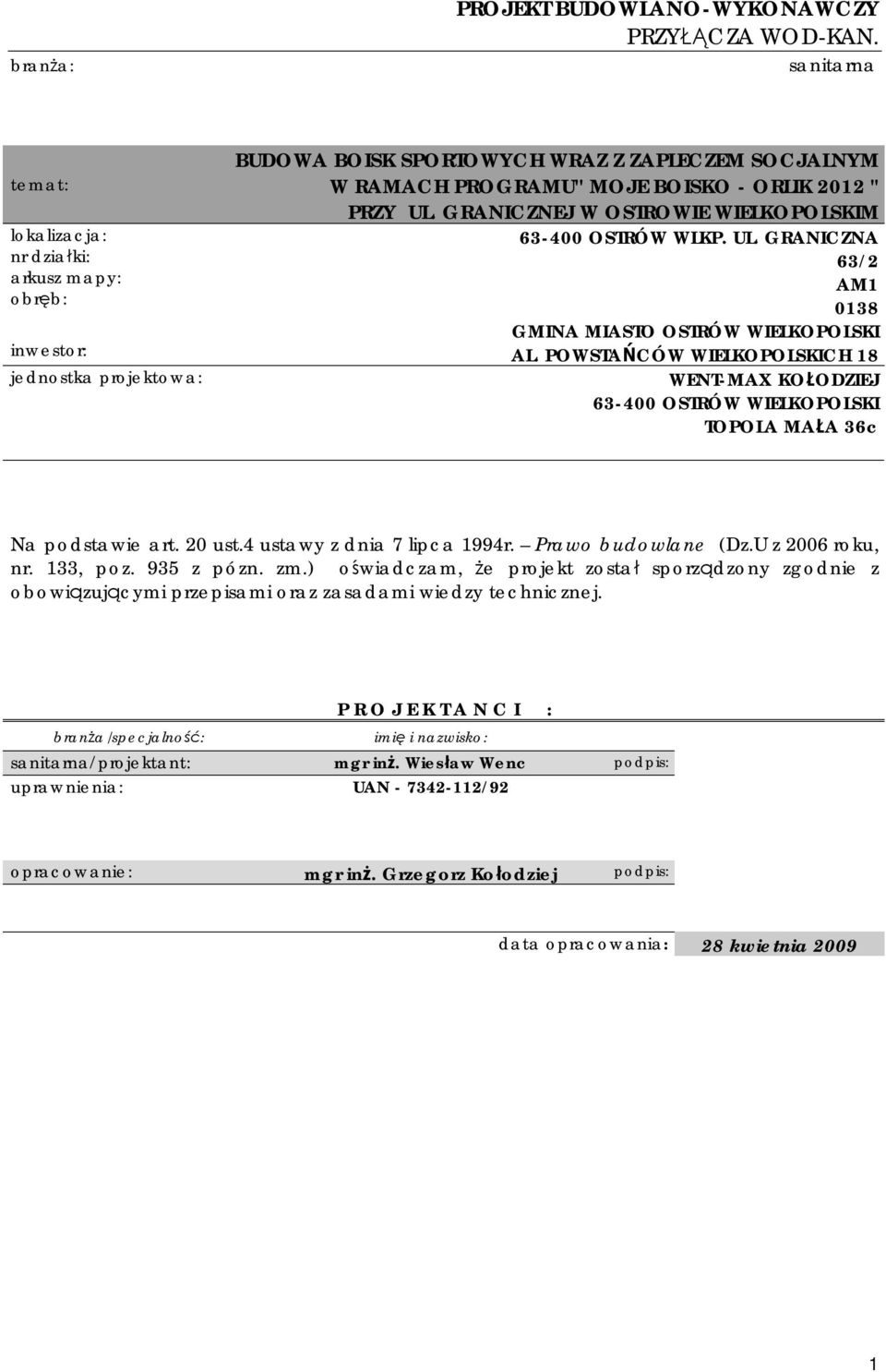

1 branża: PROJEKT BUDOWLANO-WYKONAWCZY PRZYŁĄCZA WOD-KAN. sanitarna temat: lokalizacja: nr działki: arkusz mapy: obręb: inwestor: jednostka projektowa: BUDOWA BOISK SPORTOWYCH WRAZ Z ZAPLECZEM SOCJALNYM W RAMACH PROGRAMU'' MOJE BOISKO - ORLIK 2012 " PRZY UL. GRANICZNEJ W OSTROWIE WIELKOPOLSKIM OSTRÓW WLKP. UL. GRANICZNA 63/2 AM GMINA MIASTO OSTRÓW WIELKOPOLSKI AL. POWSTAŃCÓW WIELKOPOLSKICH 18 WENT-MAX KOŁODZIEJ OSTRÓW WIELKOPOLSKI TOPOLA MAŁA 36c Na podstawie art. 20 ust.4 ustawy z dnia 7 lipca 1994r. Prawo budowlane (Dz.U z 2006 roku, nr. 133, poz. 935 z pózn. zm.) oświadczam, że projekt został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. branża/specjalność: P R O J E K T A N C I : imię i nazwisko: sanitarna/projektant: mgr inż. Wiesław Wenc podpis: uprawnienia: UAN /92 opracowanie: mgr inż. Grzegorz Kołodziej podpis: data opracowania: 28 kwietnia

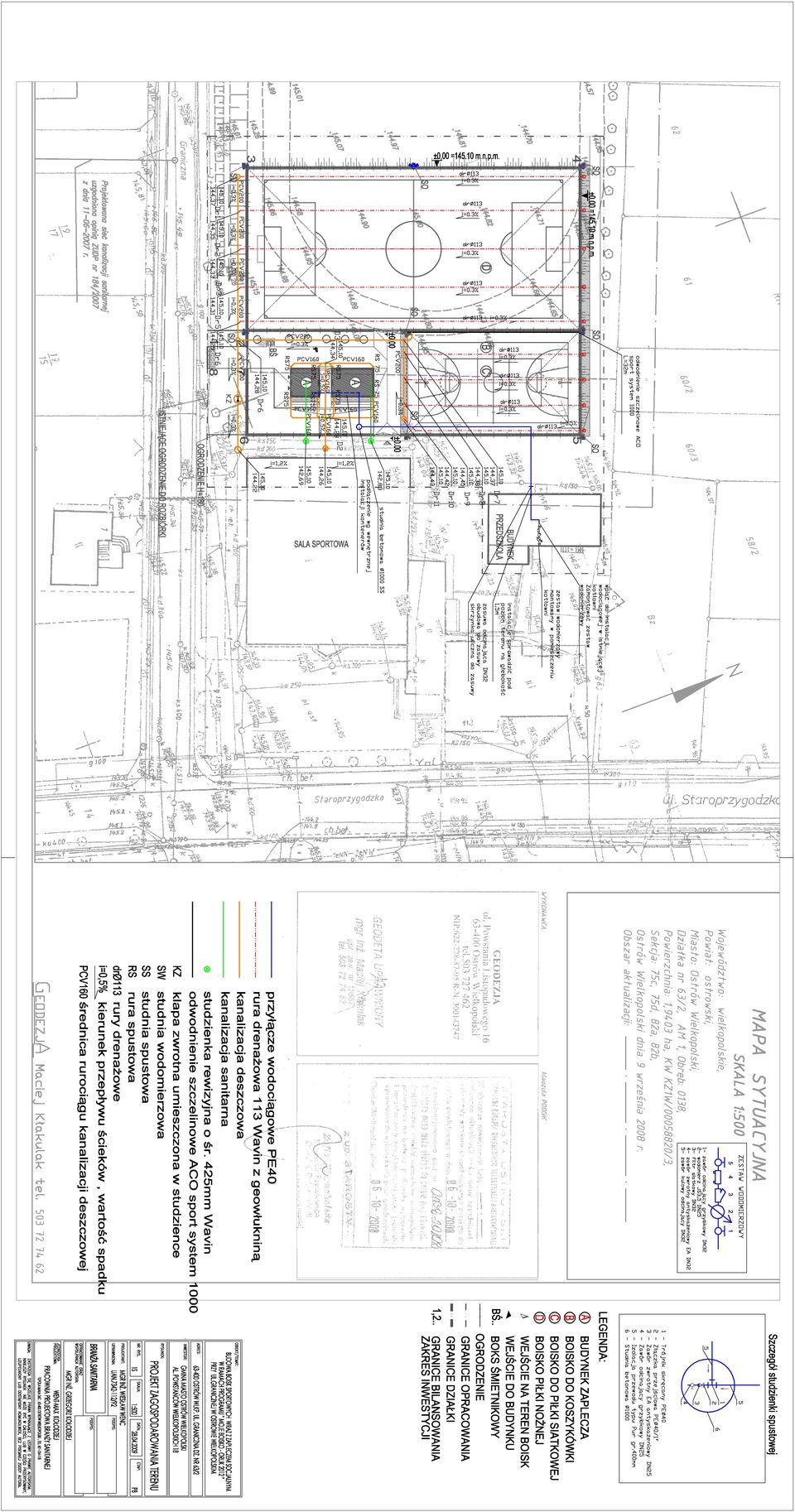

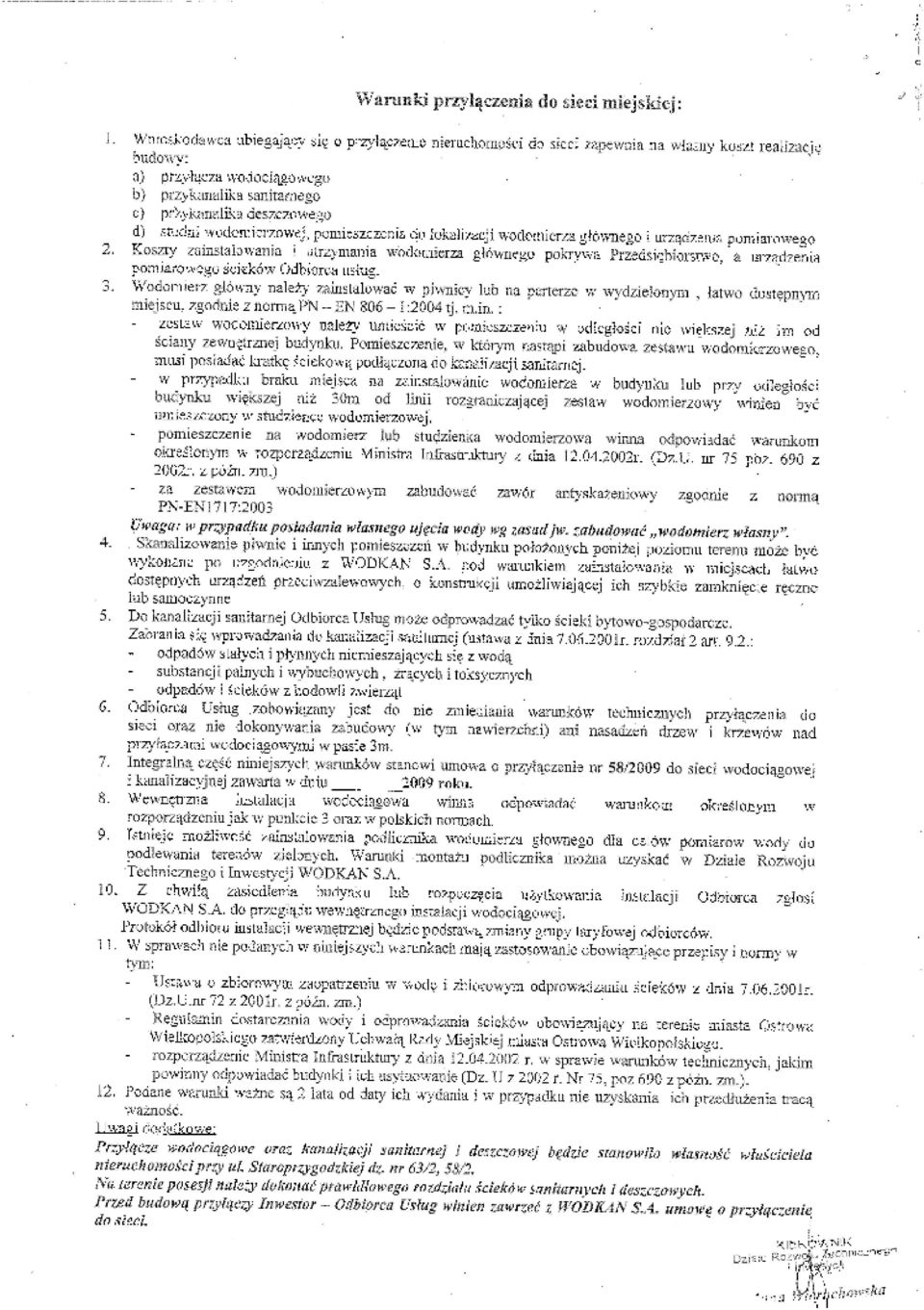

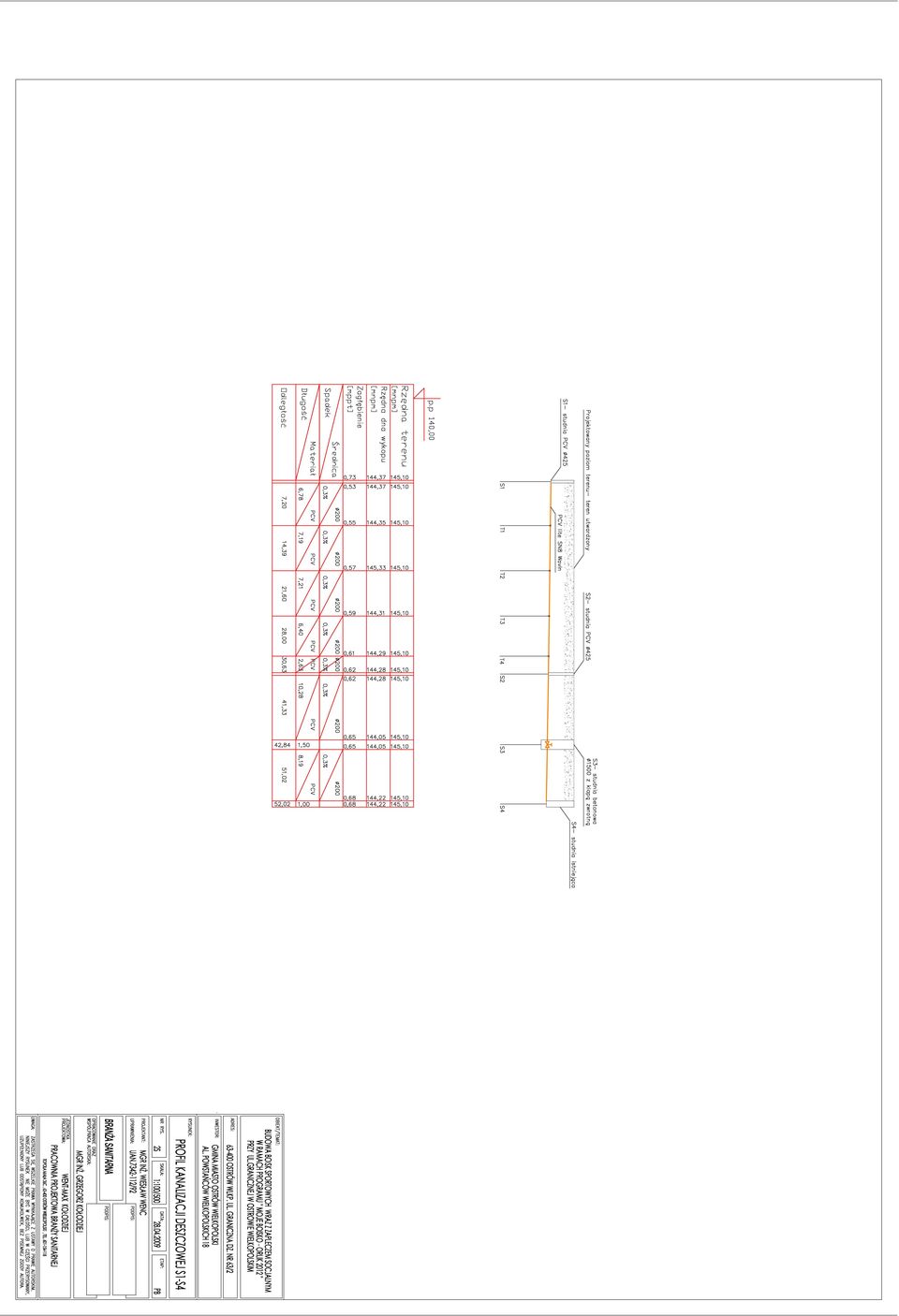

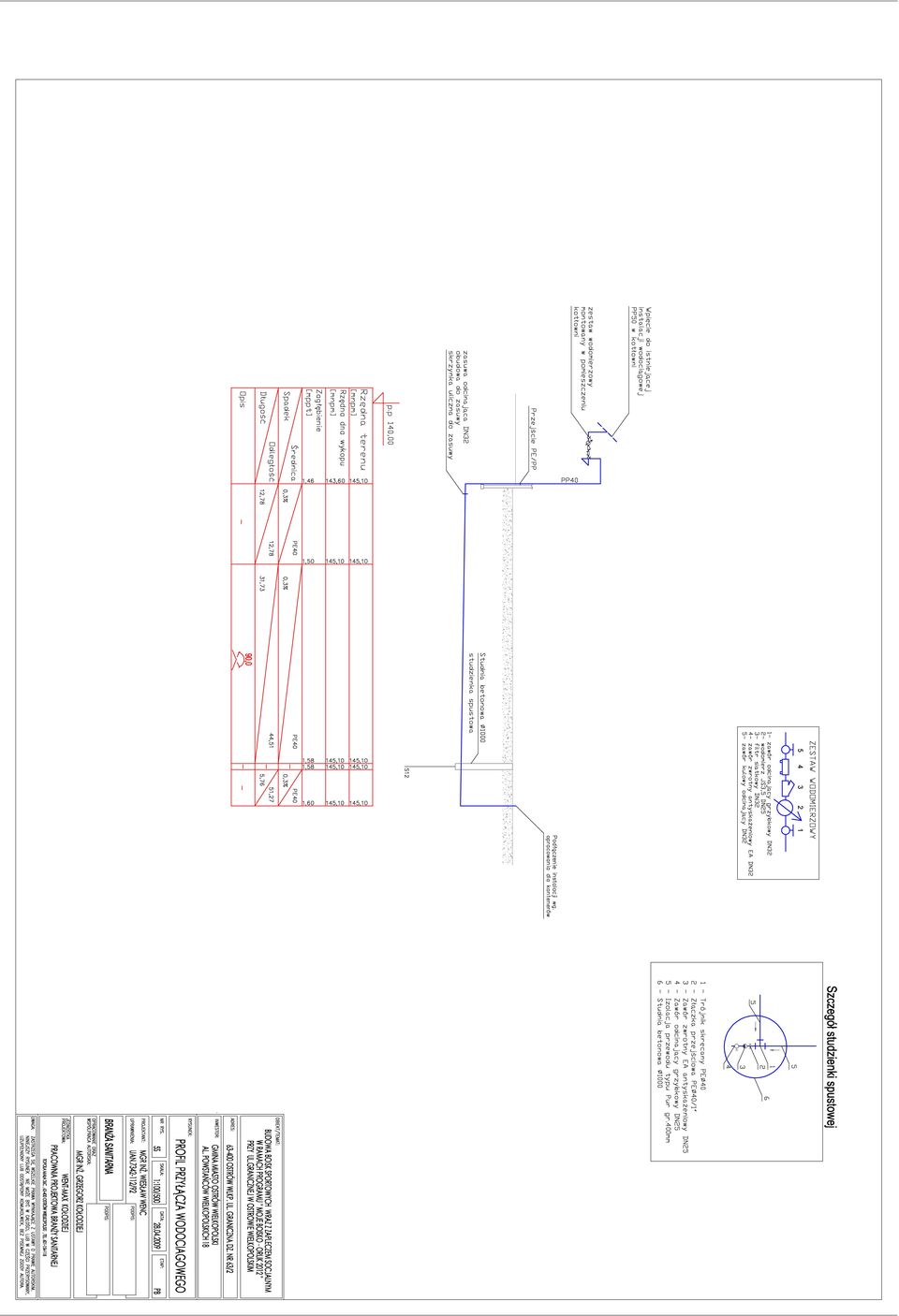

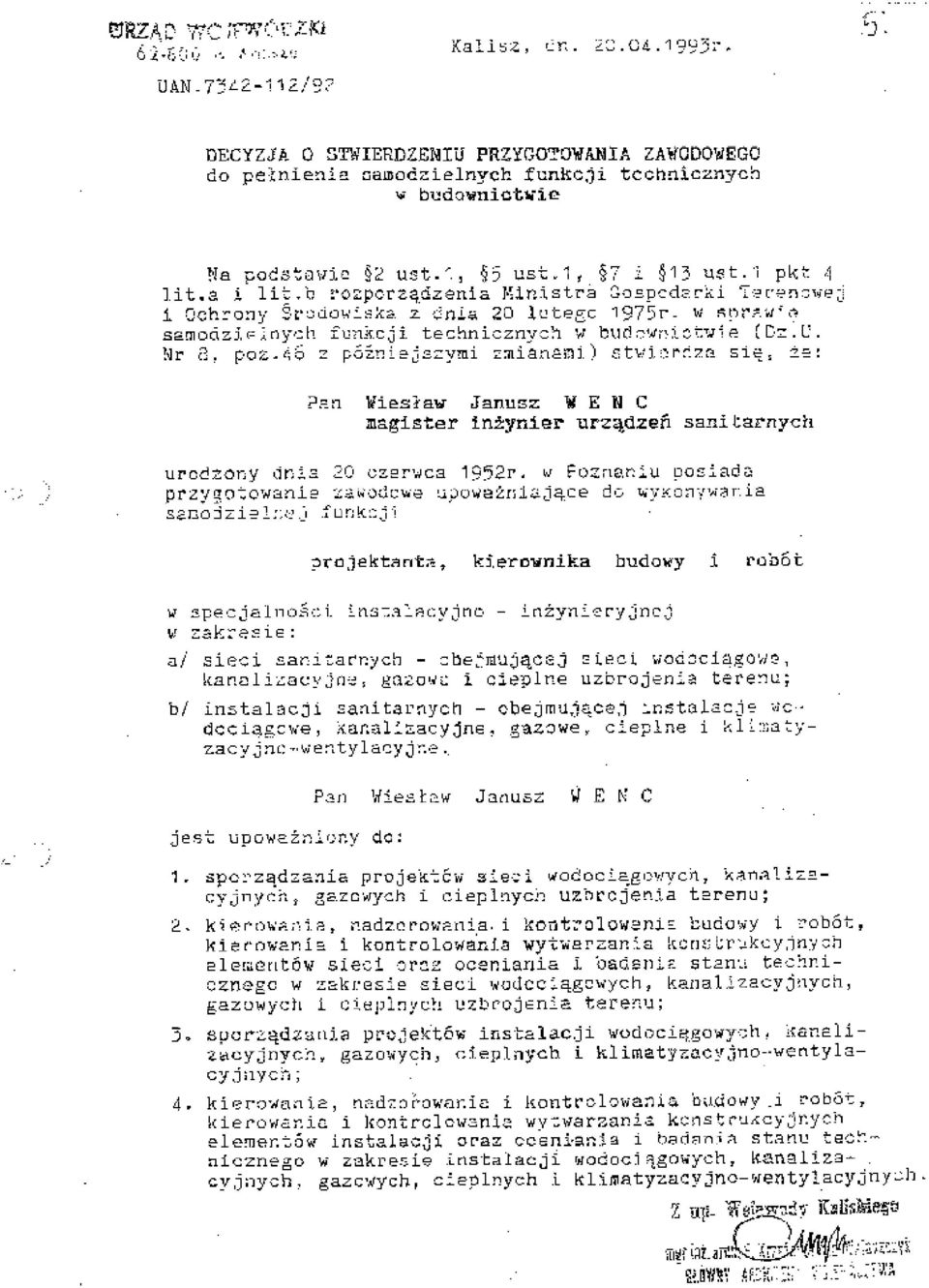

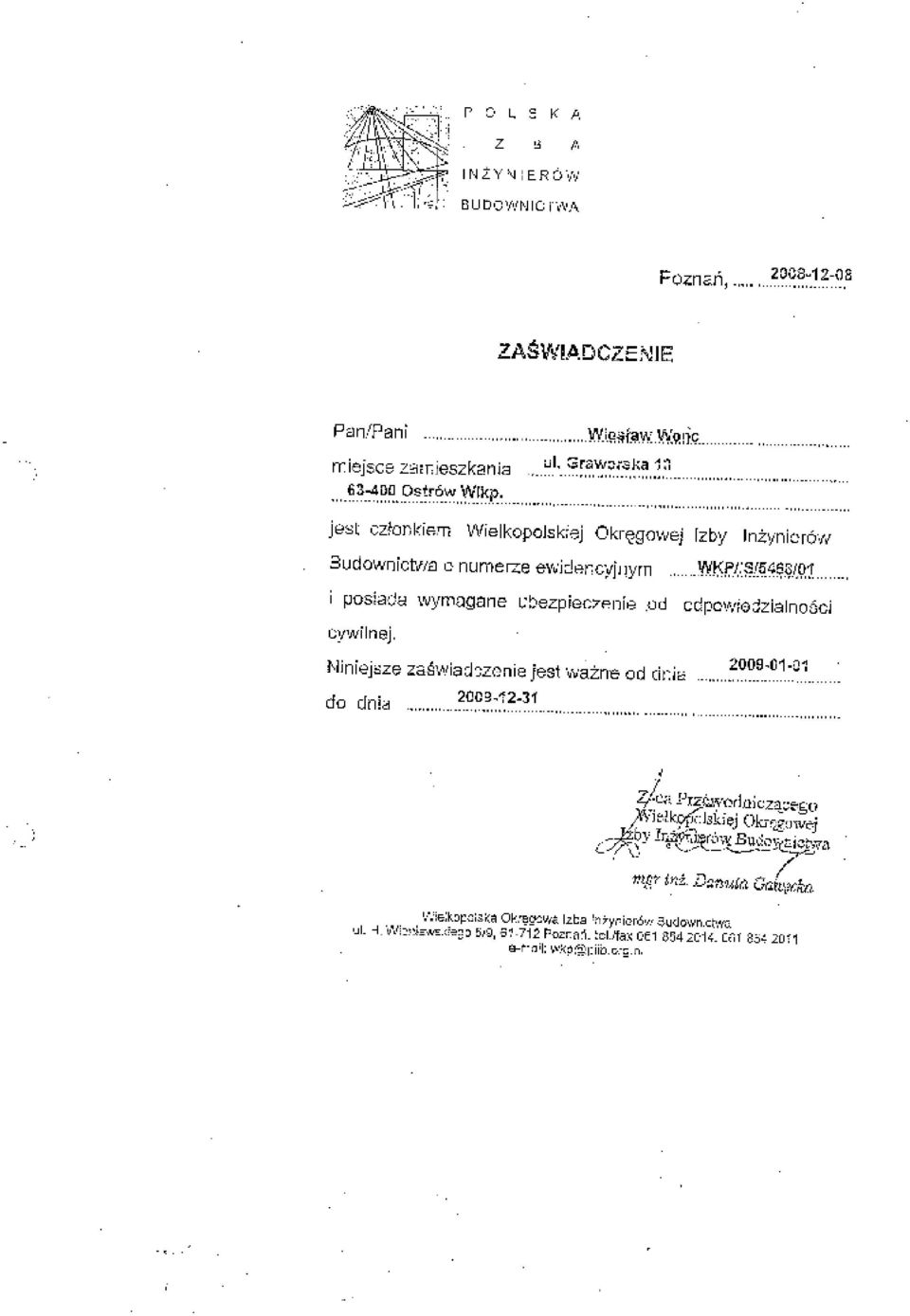

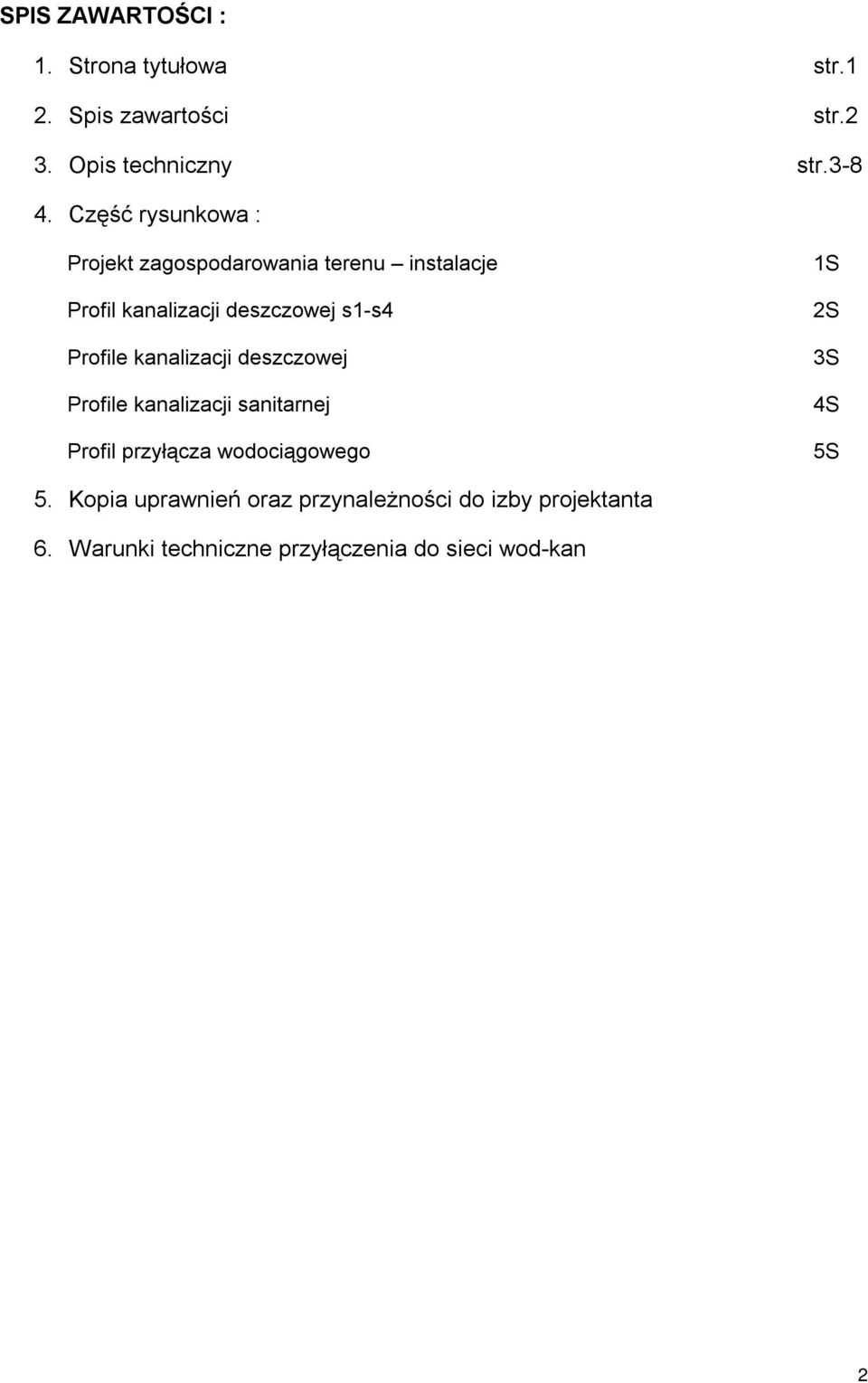

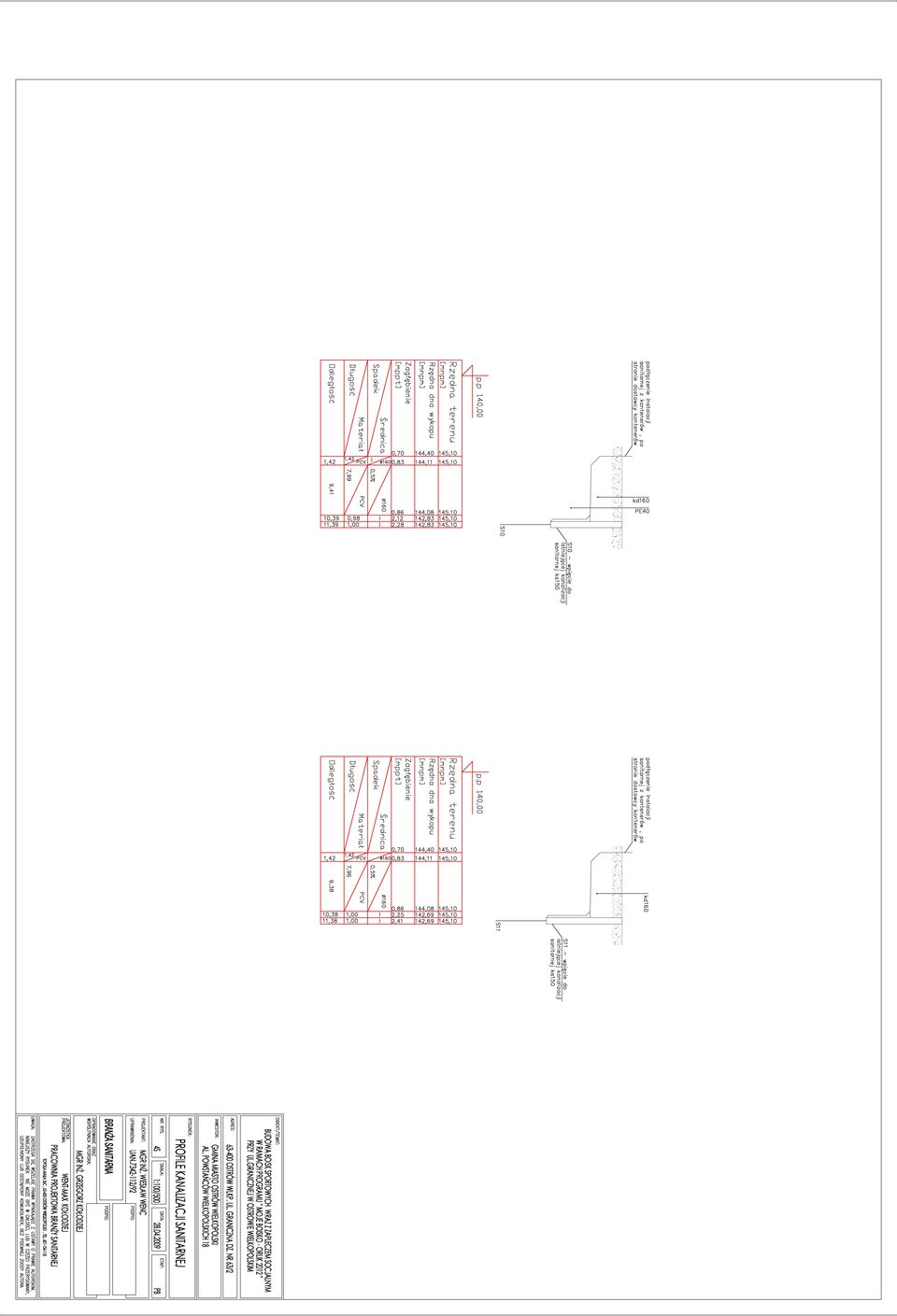

2 SPIS ZAWARTOŚCI : 1. Strona tytułowa str.1 2. Spis zawartości str.2 3. Opis techniczny str Część rysunkowa : Projekt zagospodarowania terenu instalacje Profil kanalizacji deszczowej s1-s4 Profile kanalizacji deszczowej Profile kanalizacji sanitarnej Profil przyłącza wodociągowego 1S 2S 3S 4S 5S 5. Kopia uprawnień oraz przynależności do izby projektanta 6. Warunki techniczne przyłączenia do sieci wod-kan 2

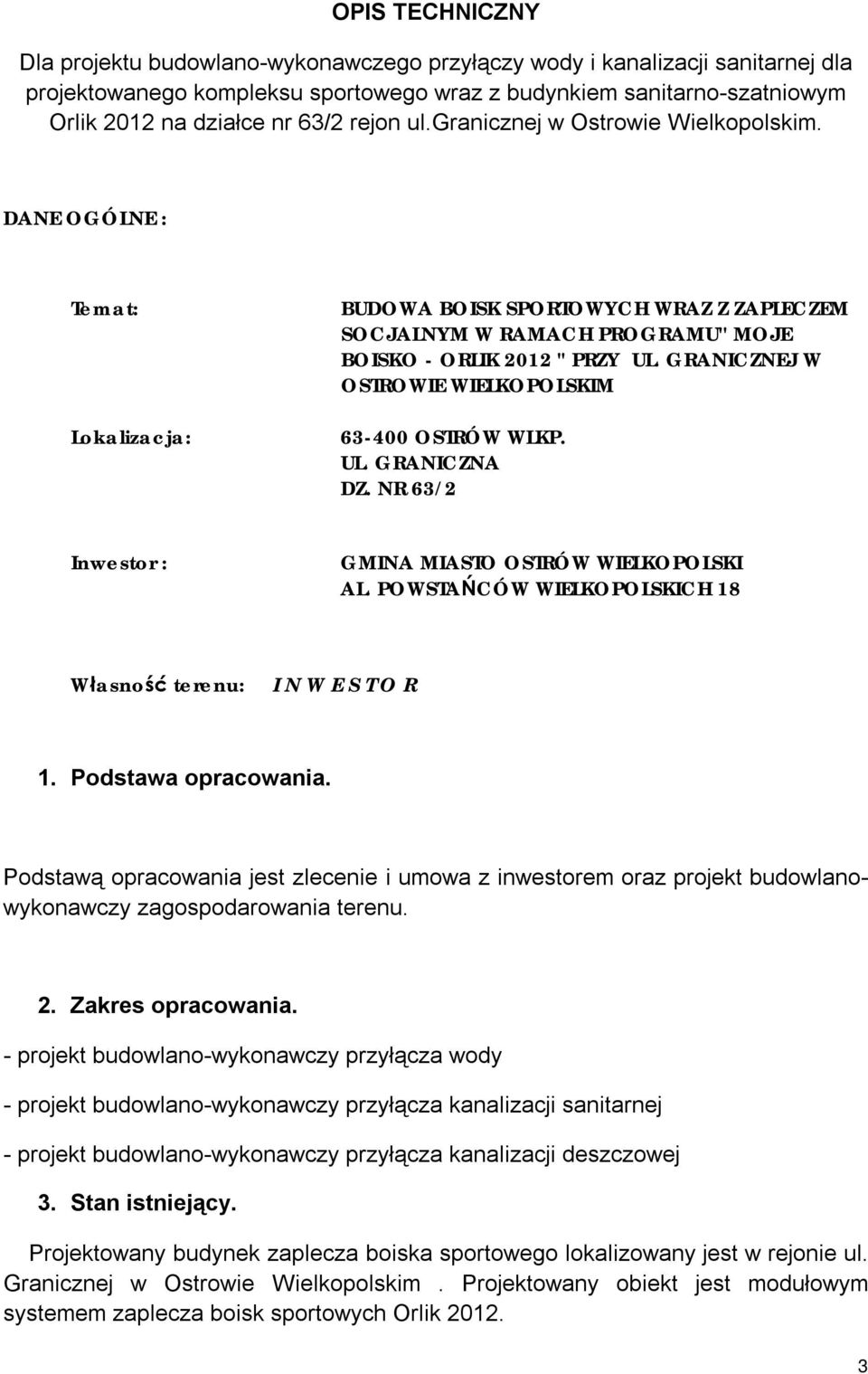

3 OPIS TECHNICZNY Dla projektu budowlano-wykonawczego przyłączy wody i kanalizacji sanitarnej dla projektowanego kompleksu sportowego wraz z budynkiem sanitarno-szatniowym Orlik 2012 na działce nr 63/2 rejon ul.granicznej w Ostrowie Wielkopolskim. DANE OGÓLNE : Temat: Lokalizacja: BUDOWA BOISK SPORTOWYCH WRAZ Z ZAPLECZEM SOCJALNYM W RAMACH PROGRAMU'' MOJE BOISKO - ORLIK 2012 " PRZY UL. GRANICZNEJ W OSTROWIE WIELKOPOLSKIM OSTRÓW WLKP. UL. GRANICZNA DZ. NR 63/2 Inwestor : GMINA MIASTO OSTRÓW WIELKOPOLSKI AL. POWSTAŃCÓW WIELKOPOLSKICH 18 Własność terenu: I N W E S T O R 1. Podstawa opracowania. Podstawą opracowania jest zlecenie i umowa z inwestorem oraz projekt budowlanowykonawczy zagospodarowania terenu. 2. Zakres opracowania. - projekt budowlano-wykonawczy przyłącza wody - projekt budowlano-wykonawczy przyłącza kanalizacji sanitarnej - projekt budowlano-wykonawczy przyłącza kanalizacji deszczowej 3. Stan istniejący. Projektowany budynek zaplecza boiska sportowego lokalizowany jest w rejonie ul. Granicznej w Ostrowie Wielkopolskim. Projektowany obiekt jest modułowym systemem zaplecza boisk sportowych Orlik

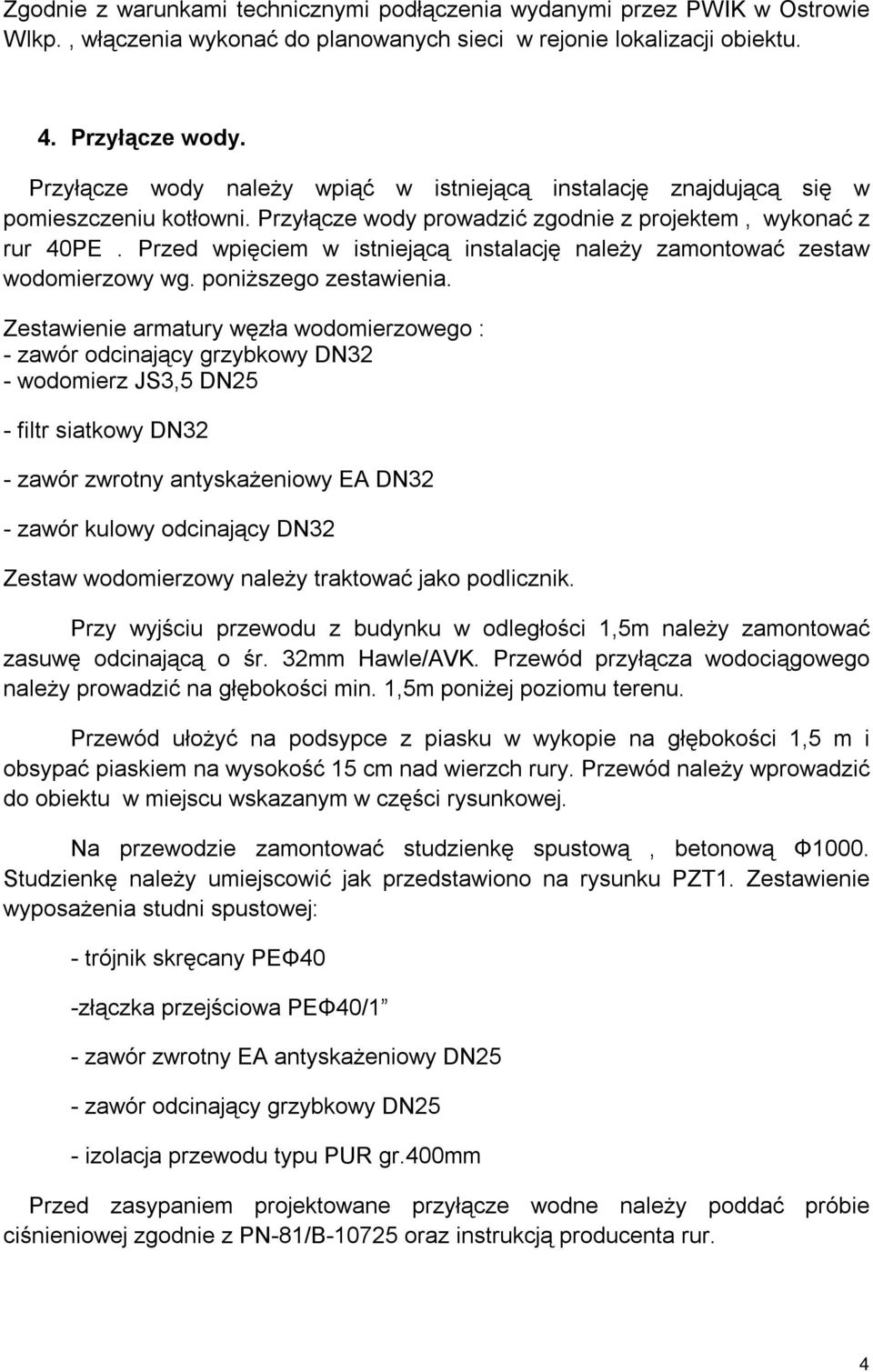

4 Zgodnie z warunkami technicznymi podłączenia wydanymi przez PWIK w Ostrowie Wlkp., włączenia wykonać do planowanych sieci w rejonie lokalizacji obiektu. 4. Przyłącze wody. Przyłącze wody należy wpiąć w istniejącą instalację znajdującą się w pomieszczeniu kotłowni. Przyłącze wody prowadzić zgodnie z projektem, wykonać z rur 40PE. Przed wpięciem w istniejącą instalację należy zamontować zestaw wodomierzowy wg. poniższego zestawienia. Zestawienie armatury węzła wodomierzowego : - zawór odcinający grzybkowy DN32 - wodomierz JS3,5 DN25 - filtr siatkowy DN32 - zawór zwrotny antyskażeniowy EA DN32 - zawór kulowy odcinający DN32 Zestaw wodomierzowy należy traktować jako podlicznik. Przy wyjściu przewodu z budynku w odległości 1,5m należy zamontować zasuwę odcinającą o śr. 32mm Hawle/AVK. Przewód przyłącza wodociągowego należy prowadzić na głębokości min. 1,5m poniżej poziomu terenu. Przewód ułożyć na podsypce z piasku w wykopie na głębokości 1,5 m i obsypać piaskiem na wysokość 15 cm nad wierzch rury. Przewód należy wprowadzić do obiektu w miejscu wskazanym w części rysunkowej. Na przewodzie zamontować studzienkę spustową, betonową Φ1000. Studzienkę należy umiejscowić jak przedstawiono na rysunku PZT1. Zestawienie wyposażenia studni spustowej: - trójnik skręcany PEΦ40 -złączka przejściowa PEΦ40/1 - zawór zwrotny EA antyskażeniowy DN25 - zawór odcinający grzybkowy DN25 - izolacja przewodu typu PUR gr.400mm Przed zasypaniem projektowane przyłącze wodne należy poddać próbie ciśnieniowej zgodnie z PN-81/B oraz instrukcją producenta rur. 4

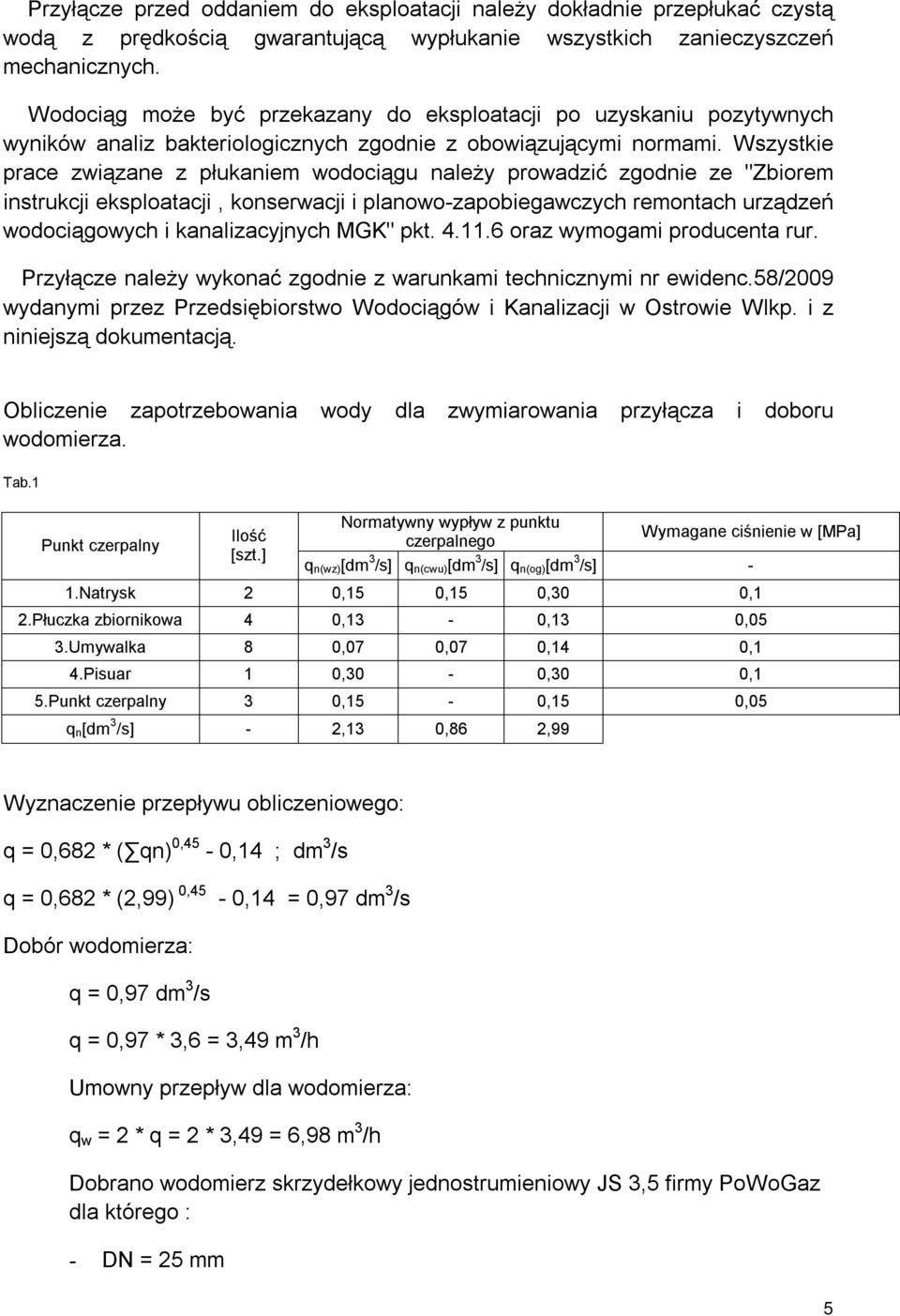

5 Przyłącze przed oddaniem do eksploatacji należy dokładnie przepłukać czystą wodą z prędkością gwarantującą wypłukanie wszystkich zanieczyszczeń mechanicznych. Wodociąg może być przekazany do eksploatacji po uzyskaniu pozytywnych wyników analiz bakteriologicznych zgodnie z obowiązującymi normami. Wszystkie prace związane z płukaniem wodociągu należy prowadzić zgodnie ze "Zbiorem instrukcji eksploatacji, konserwacji i planowo-zapobiegawczych remontach urządzeń wodociągowych i kanalizacyjnych MGK" pkt oraz wymogami producenta rur. Przyłącze należy wykonać zgodnie z warunkami technicznymi nr ewidenc.58/2009 wydanymi przez Przedsiębiorstwo Wodociągów i Kanalizacji w Ostrowie Wlkp. i z niniejszą dokumentacją. Obliczenie zapotrzebowania wody dla zwymiarowania przyłącza i doboru wodomierza. Tab.1 Punkt czerpalny Ilość [szt.] Normatywny wypływ z punktu czerpalnego Wymagane ciśnienie w [MPa] q n(wz)[dm 3 /s] q n(cwu)[dm 3 /s] q n(og)[dm 3 /s] - 1.Natrysk 2 0,15 0,15 0,30 0,1 2.Płuczka zbiornikowa 4 0,13-0,13 0,05 3.Umywalka 8 0,07 0,07 0,14 0,1 4.Pisuar 1 0,30-0,30 0,1 5.Punkt czerpalny 3 0,15-0,15 0,05 q n[dm 3 /s] - 2,13 0,86 2,99 Wyznaczenie przepływu obliczeniowego: q = 0,682 * ( qn) 0,45-0,14 ; dm 3 /s q = 0,682 * (2,99) 0,45-0,14 = 0,97 dm 3 /s Dobór wodomierza: q = 0,97 dm 3 /s q = 0,97 * 3,6 = 3,49 m 3 /h Umowny przepływ dla wodomierza: q w = 2 * q = 2 * 3,49 = 6,98 m 3 /h Dobrano wodomierz skrzydełkowy jednostrumieniowy JS 3,5 firmy PoWoGaz dla którego : - DN = 25 mm 5

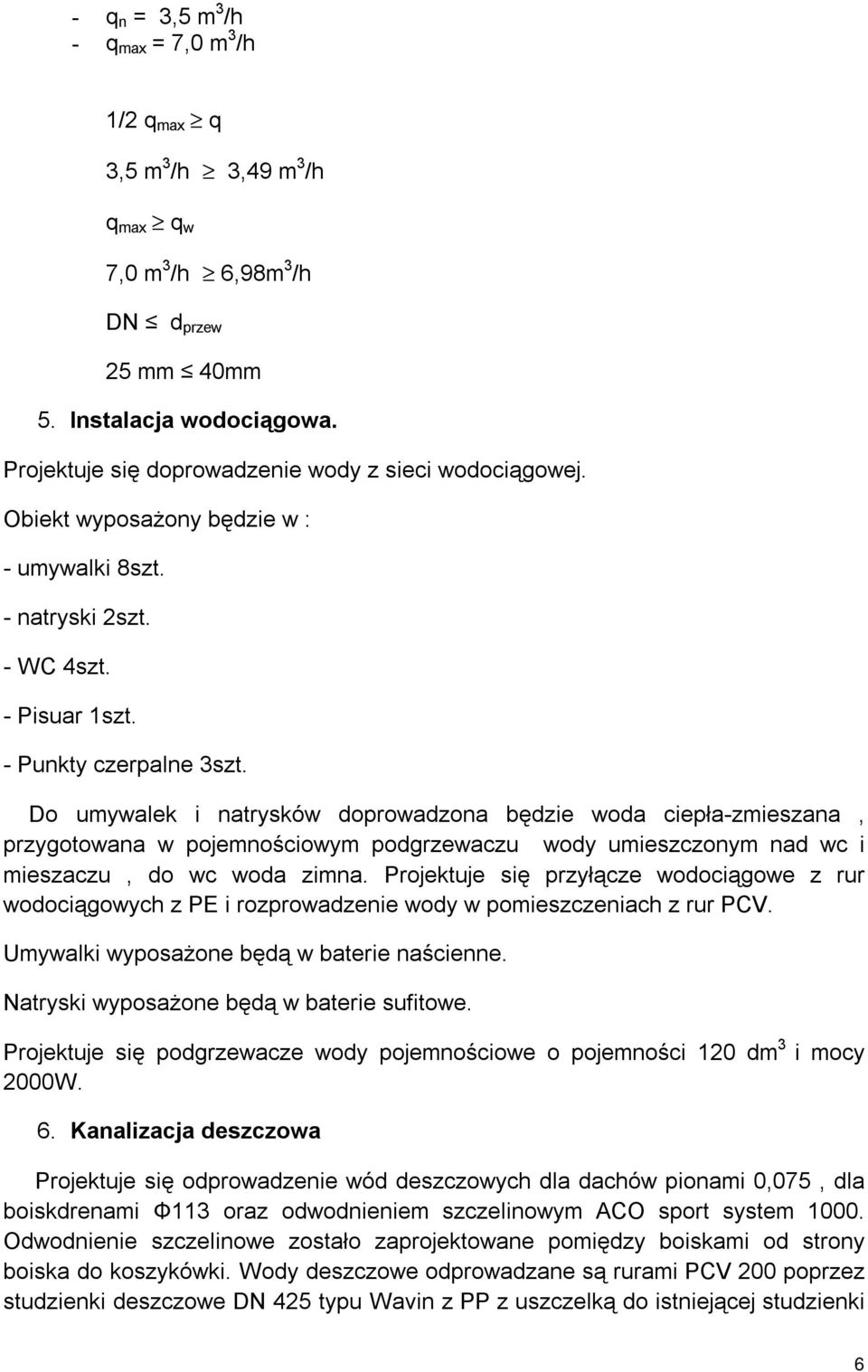

6 - q n = 3,5 m 3 /h - q max = 7,0 m 3 /h 1/2 q max q 3,5 m 3 /h 3,49 m 3 /h q max q w 7,0 m 3 /h 6,98m 3 /h DN d przew 25 mm 40mm 5. Instalacja wodociągowa. Projektuje się doprowadzenie wody z sieci wodociągowej. Obiekt wyposażony będzie w : - umywalki 8szt. - natryski 2szt. - WC 4szt. - Pisuar 1szt. - Punkty czerpalne 3szt. Do umywalek i natrysków doprowadzona będzie woda ciepła-zmieszana, przygotowana w pojemnościowym podgrzewaczu wody umieszczonym nad wc i mieszaczu, do wc woda zimna. Projektuje się przyłącze wodociągowe z rur wodociągowych z PE i rozprowadzenie wody w pomieszczeniach z rur PCV. Umywalki wyposażone będą w baterie naścienne. Natryski wyposażone będą w baterie sufitowe. Projektuje się podgrzewacze wody pojemnościowe o pojemności 120 dm 3 i mocy 2000W. 6. Kanalizacja deszczowa Projektuje się odprowadzenie wód deszczowych dla dachów pionami 0,075, dla boiskdrenami Φ113 oraz odwodnieniem szczelinowym ACO sport system Odwodnienie szczelinowe zostało zaprojektowane pomiędzy boiskami od strony boiska do koszykówki. Wody deszczowe odprowadzane są rurami PCV 200 poprzez studzienki deszczowe DN 425 typu Wavin z PP z uszczelką do istniejącej studzienki 6

7 kanalizacyjnej. Na przewodzie kanalizacji deszczowej przed istniejącą studzienką kanalizacyjną należy zamontować klapę zwrotną z rewizją firmy Wavin typu 1. Klapę należy umieścić w studzience betonowej Φ1000. Rury drenażowe należy układać zgodnie z przekrojem załączonym w architektonicznej części opracowania. Przewidziano rury drenarskie firmy Wavin o średnicy Φ113 owiniętymi geowłókniną ze spadkiem 0,3%. Przyłącze należy wykonać zgodnie z warunkami technicznymi nr ewidenc. 58/2009 wydanymi przez Przedsiębiorstwo Wodociągów i Kanalizacji w Ostrowie Wlkp. i z niniejszą dokumentacją. 7. Kanalizacja sanitarna Projektuje się odprowadzenie ścieków sanitarnych do kanalizacji rurami kanalizacyjnymi 0,150. Ścieki z przyborów odprowadzane będą do pionów 0,100 z rur PCV. Podejścia pod umywalki 0,05, pod natryski 0,075. Przewiduje się wyprowadzenie pionów kanalizacyjnych na dach zakończonych wywiewnikiem. Tab.2 Przybór sanitarny Ilość Przepływ ścieków dla segmentu D AWs AWs K q s - - dm 3 /s dm 3 /s 1.Umywalka 8 0,50 4 0,7 1,40 3.Płuczka zbiornikowa 4 2, ,7 2,21 4.Pisuar 1 0,50 0,5 0,7 0,49 5.Natrysk 2 1,00 2 0,7 0,99 6.Punkt czerpalny 3 1,00 3 0,7 1,21 8.Kratka ściekowa 1 1,00 1 0,7 0,70 7,01 Przyłącze należy wykonać zgodnie z warunkami technicznymi nr ewidenc.58/2009 wydanymi przez Przedsiębiorstwo Wodociągów i Kanalizacji w Ostrowie Wlkp. i z niniejszą dokumentacją. 8. Sposób wykonywania prac Roboty ziemne Na całej długości projektowanych rurociągów wykop należy wykonywać o ścianach pionowych, umocnionych ręcznie lub mechanicznie wg BN-83/ i PN-68/B

8 Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym w dokumentacji projektowej. Wydobywaną ziemię należy składować wzdłuż krawędzi wykopu w odległości 1,0m od jego krawędzi, aby utworzyć przejście wzdłuż wykopu. Przejście to powinno być stale oczyszczane z wyrzucanej ziemi. Wykopy ręczne wykonać należy na odcinkach zbliżeń do istniejącego uzbrojenia podziemnego Rozluźniony grunt wydobywa się na powierzchnię terenu przez przerzucanie nad krawędzią wykopu. Rurociągi układać na podsypce, która powinna spełniać następujące warunki: Nie powinny występować cząstki o wymiarach powyżej 20 mm, Podsypka z materiału ziarnistego; grubość warstwy 10 cm, Materiał użyty na podsypkę nie może być zmrożony, Nie może zawierać ostrych kamieni lub innego łamanego materiału. Jeżeli grunty lokalne spełniają powyższe wymagania, nie musi być wykonywany wykop do poziomu podsypki, a rurociągi montowane będą na rodzimym wyprofilowanym podłożu. Rury powinny być pozostawione w takim położeniu, żeby trzymały się linii i spadków określonych w projekcie. Szczególną uwagę podczas montażu zwrócić na zabezpieczenie rur przed przemieszczaniem się podczas wypełniania wykopu, zagęszczania gruntu oraz przejeżdżania sprzętu budowlanego. Obsypka rurociągu powinna być wykonana natychmiast po inspekcji i zatwierdzeniu zakończonego posadowienia. Powinna być prowadzona aż do uzyskania grubości warstwy przynajmniej 0,20 m zagęszczenia (Powyżej wierzchu rury). Materiał służący do wykonania wypełnienia musi spełniać te same warunki co materiał do wykonania podłoża Uwagi końcowe. Przyłącze kanalizacji sanitarnej z tworzyw sztucznych należy wykonać zgodnie z zaleceniami producentów poszczególnych systemów. Całość robót wykonać zgodnie z Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych cz. II, oraz aktualnie obowiązującymi normami i przepisami w zakresie BHP. UWAGA! W przewidywanych kolizjach z istniejącym uzbrojeniem podziemnym wykopy wykonać ręcznie. Przed zasypaniem instalacji należy przeprowadzić odbiór przyłączy przez odpowiedniego przedstawiciela Zakładów Wodociągowych Wodkan S.A. Ostrów Wlkp. oraz wykonać inwentaryzacje geodezyjną powykonawczą. Przed oddaniem przyłącza wodociągowego do użytkowania należy uzyskać pozytywny wynik badania bakteriologicznego wody wodociągowej. 8

9

10

11

12

13

14

15

16

17
