1 PROJEKT BUDOWLANY przyłącza wody do działki nr 88 i przykanalika sanitarnego wraz z zbiornikiem bezodpływowym Obiekt: Rekonstrukcja zagrody kowala (budynku-chałupy mieszkalnego i budynku gospodarczego). Adres: Czysta dz. nr 87 i 88 Inwestor: Branża: gmina Smołdzino Muzeum Pomorza Środkowego w Słupsku ul. Dominikańska Słupsk Sanitarno instalacyjna Zgodnie z wymogiem art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane jednolity: Dz U. z 2006r. Nr 156, poz z późn. zmianami). (Tekst Oświadczamy, że projekt budowlany został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Zawartość: Strona tytułowa- str. 1 Spis treści str. 2 Opis techniczny str. 3-5 Załączniki - str. 6 Rysunki techniczne rys. 1-9 Projektował: inż. Jerzy Sajek 157/Gd/2002 członek Pomorskiej Izby Inżynierów Budownictwa o numerze ewidencyjnym POM/IS/5867/02 Opracował: inż. Agnieszka Orłowska Słupsk, marzec 2009 r.

20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane jednolity: Dz U. z 2006r. Nr 156, poz. 1118 z późn. zmianami).

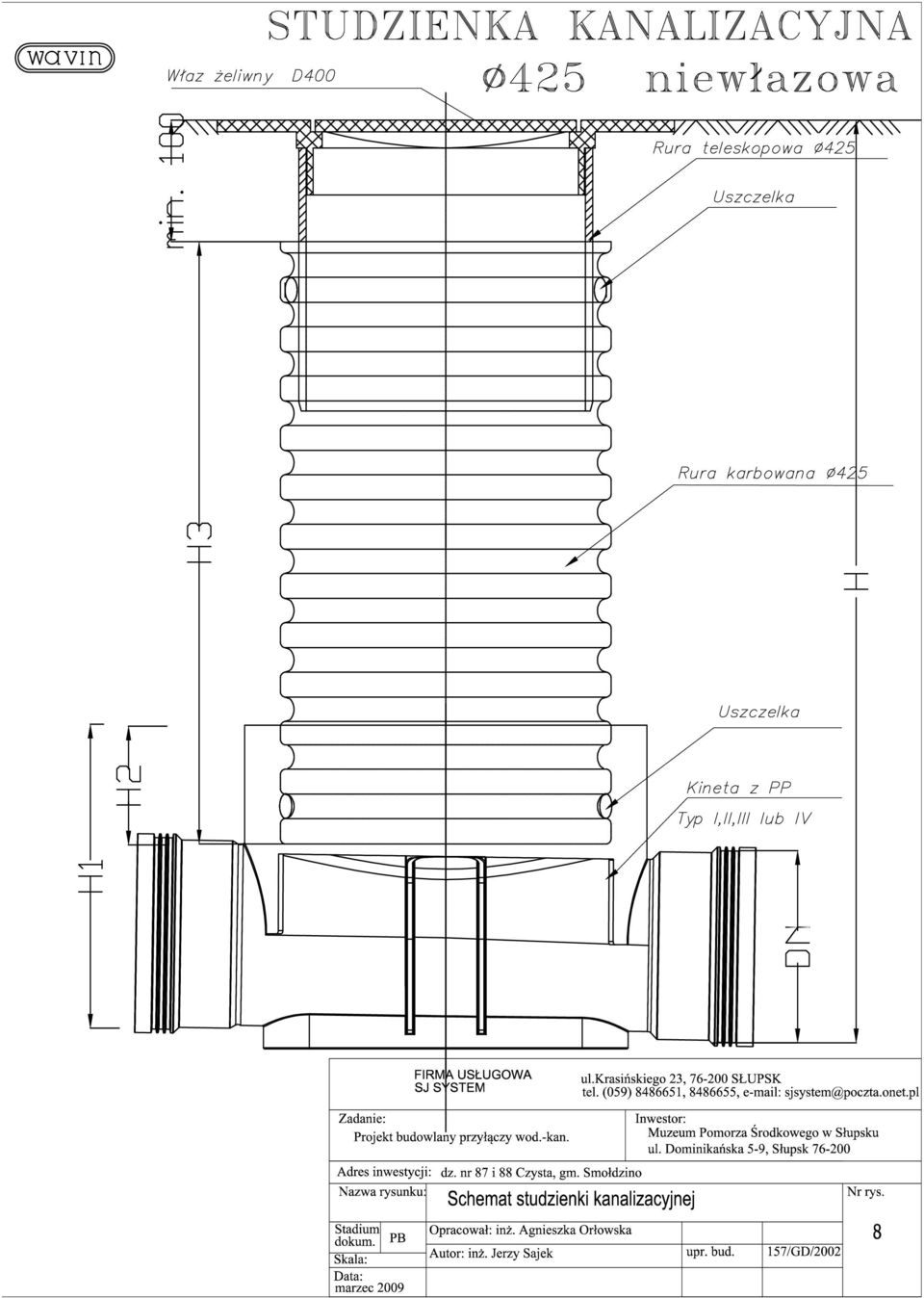

2 ZAWARTOŚĆ OPRACOWANIA 1. Przedmiot i zakres opracowania. 2. Podstawa opracowania. 3. Opis istniejących rozwiązań technicznych. 4. Opis przyjętych rozwiązań projektowych. 5. Uwagi końcowe. 6. Część graficzna Rys.1 Plan sytuacyjno wysokościowy w skali 1/500 z projektowaną trasą przyłączy wod-kan Rys.2 Profil podłużny przyłącza wody w skali 1:100/100. Rys.3 Profil podłużny instalacji zewnętrznej wody w skali 1:100/100. Rys.4 Profil podłużny kanalizacji sanitarnej w skali 1:100/100. Rys.5 Przekrój poprzeczny przez wykop przyłącza wody. Rys.6 Przekrój poprzeczny przez wykop przyłącza kanalizacji. Rys.7 Schemat montażu wodomierza. Rys.8 Schemat studzienki kanalizacyjnej.

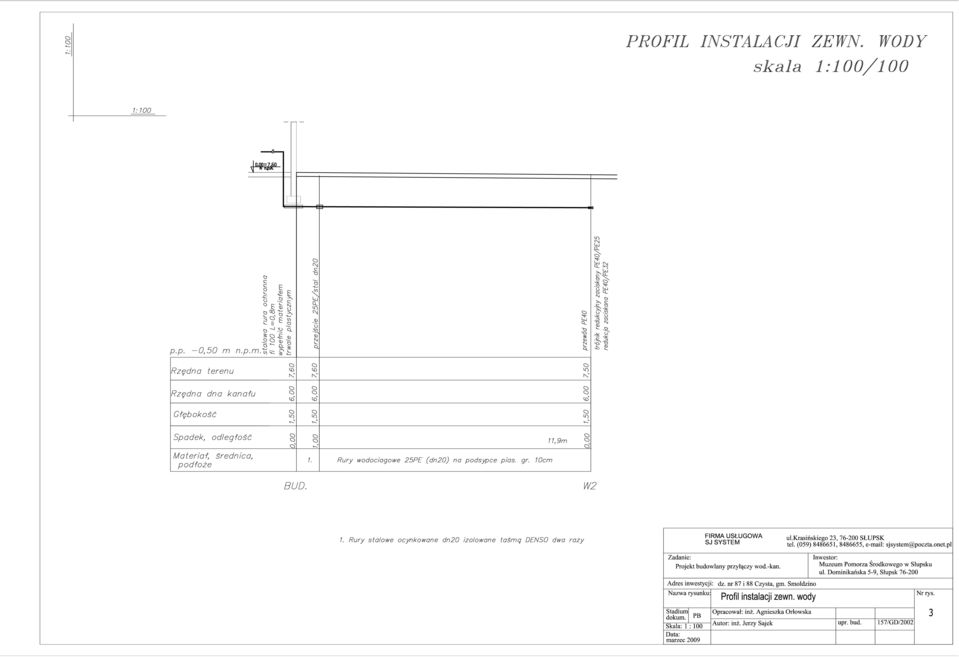

2 Profil podłużny przyłącza wody w skali 1:100/100. Rys.3 Profil podłużny instalacji zewnętrznej wody w skali 1:100/100. Rys.4 Profil podłużny kanalizacji sanitarnej w skali 1:100/100.

3 1.0. Przedmiot i zakres opracowania. OPIS TECHNICZNY Przedmiotem opracowania jest przedstawienie sposobu doprowadzenia wody z istniejącego wodociągu wa100 i odprowadzenia ścieków bytowo-gospodarczych z rekonstruowanej zagrody kowala (budynku-chałupy mieszkalnej i budynku gospodarczego) w miejscowości Czysta działka nr 87 i 88, gmina Smołdzino. Zakres opracowania obejmuje: 1. przyłącze wody do projektowanego budynku PE40 (dn32) 2. instalację zewnętrzną zalicznikową wody PE25 (dn20) 3. odprowadzenie ścieków przykanalikiem ø160 PVC do zbiornika bezodpływowego 1.0. Podstawa opracowania. 1. Zlecenie i umowa z Inwestorem. 2. Pismo dotyczące warunków technicznych przyłączenia do sieci wodociągowej. 3. Projekt zagospodarowania terenu. 4. Obowiązujące normy i przepisy. 5. Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. nr 75 z 2002r.) 1.0. Opis istniejących rozwiązań technicznych. Działki nr 87 i 88, położone są w miejscowości Czysta, gmina Smołdzino. Zaprojektowano rekonstrukcję zagrody kowala (budynku-chałupy mieszkalnej i budynku gospodarczego) Są to budynki niepodpiwniczone, parterowe z poddaszem użytkowym. Budynek gospodarczy wyposażony jest: 3 miski ustępowe 2 pisuary 5 umywalek 1 zlewozmywak Budynek -chałupa wyposażony jest: 1 miska ustępowa 1 umywalka 1 natrysk Miejscowość Czysta jest zaliczana do I szej strefy klimatycznej o temperaturze zewnętrznej t zew. =-16 0 C wg. PN-82/B Głębokość przemarzania gruntów na omawianym terenie wynosi 1,0 m od p.t. wg PN-81/B Opis rozwiązań projektowych Przyłącze wodociągowe. Zaprojektowano przyłącze zgodnie z warunkami technicznymi wydanymi przez gestora sieci. Dostawę wody rozwiązać w oparciu o istniejącą sieć wodociągową wa100 Włączenie do sieci wodociągowej (węzeł W1) dokonać za pomocą nawiertki 110/5/4 JAFAR. Za nawiertką zamontować zasuwę odcinającą do przyłączy domowych dn32mm. Na zasuwie zamontować klucz i skrzynkę uliczną. Przyłącze do budynku wykonać przewodem wodociągowym PE40 (dn 32). Przejście pod drogą w rurze ochronnej dn80 L- 4,0m. Na terenie działki inwestora, w odległości ok 1,5m od granicy działki należy zamontować studzienkę wodomierzową Danwell z zestawem wodomierzowym(wodomierz

(budynku-chałupy mieszkalnej i budynku gospodarczego) w miejscowości Czysta działka nr 87 i 88, gmina Smołdzino. Zakres opracowania obejmuje: 1. przyłącze wody do projektowanego budynku PE40 (dn32) 2.

4 JS-2,5dn 20).W odległości 1,0 m przed budynkiem przejść z PE40 na stal dn 32 izolowana dwa razy taśmą Denso za pomocą złączki przejściowej. W budynku tuż za ścianą zewnętrzną w pom. kotłowni zamontować zawór odcinający do wody zimnej dn32 Przewód prowadzić na głębokości ok. 1,5m miejscowość Czysta zaliczana jest do I strefy klimatycznej głębokość przemarzania gruntów 1m od p.t. wg PN-81/B Zabudowa wodomierza; zawór grzybkowy dn 32 od strony przyłącza, zawory przelotowe kulowe dn 32, zawór zwrotny antyskażeniowy Dn-32, zamontowany od strony instalacji. Całość wykonać zgodnie z projektem zachowując projektowaną trasę i głębokość Obliczenia zapotrzebowania wody. Przepływ obliczeniowy dla budynku określono wzorem nr 1 wg PN-92/B Q=0,682 x (q n ) 0,45 0,14 [ dm 3 /h ] q n normatywny wypływ z punktów czerpalnych [dm 3 /h] Zestawienie normatywnych wypływów: - płuczka zbiornikowa szt. 4 x 0,13 = 0,52 - bateria zlewozmywakowa szt. 1 x 0,14 = 0,14 - bateria natrysku szt. 1 x 0,15 = 0,15 - bateria umywalkowa szt. 6 x 0,07 = 0,42 - pisuar szt. 1 x 0,15 = 0,15 q n = 1,38 dm 3 /s q = 0,682 x 1,38 0,45 0,14 = 0,64dm 3 /s =2,3 Dobrano średnicę przyłącza do budynku PE 40. Dobrano wodomierz JS 2,5 dn Przyłącze kanalizacji sanitarnej. Ścieki z budynku odprowadzone będą do podziemnego zbiornika zamkniętego o pojemności 10,0 m 3 firmy Nordcap Plastic. Lokalizację zbiornika pokazano w części rysunkowej. Projektowaną kanalizację sanitarną wykonać z rur kanalizacyjnych klasy SN8 (ze ścianą litą) Dn-160, kielichowych łączonych na wcisk za pomocą pierścienia gumowego. Na przykanaliku zamontować studzienkę rewizyjną S1 i S2 z rury karbowanej Ø425 z kinetą z PP oraz pokrywą typu ciężkiego. Rury układać na podsypce piaskowej grubości cm. Zasypanie i obsypanie przewodów, piskiem do 30 cm ponad wierzch przewodów. Zasypkę zagęścić ubijakiem. Zasypywanie wykopu do poziomu projektowanej niwelety, przy zachowaniu wskaźnika zagęszczenia gruntu min. 0,95% wg. Proctora. Zagęścić max. 15 cm przy zagęszczeniu ręcznym lub max. 30 cm przy zagęszczeniu mechanicznym. Wymiary zbiornika: średnica 1400mm długość 6770mm Standardowe zagłębienie zbiornika ścieków Hz = 1,2m. Średnica włazu dn 600 mm. Przed zasypaniem przewodów należy przeprowadzić próby szczelności na eksfiltrację i infiltrację zgodnie z obowiązującymi przepisami. 5.0 Wytyczne realizacji Montaż rur wykonać w uprzednio przygotowanym wykopie tzn. odwodnionym z odpowiednim spadkiem, wyprofilowanym i podsypką piaskową dla rur PVC.

Zabudowa wodomierza; zawór grzybkowy dn 32 od strony przyłącza, zawory przelotowe kulowe dn 32, zawór zwrotny antyskażeniowy Dn-32, zamontowany od strony instalacji.

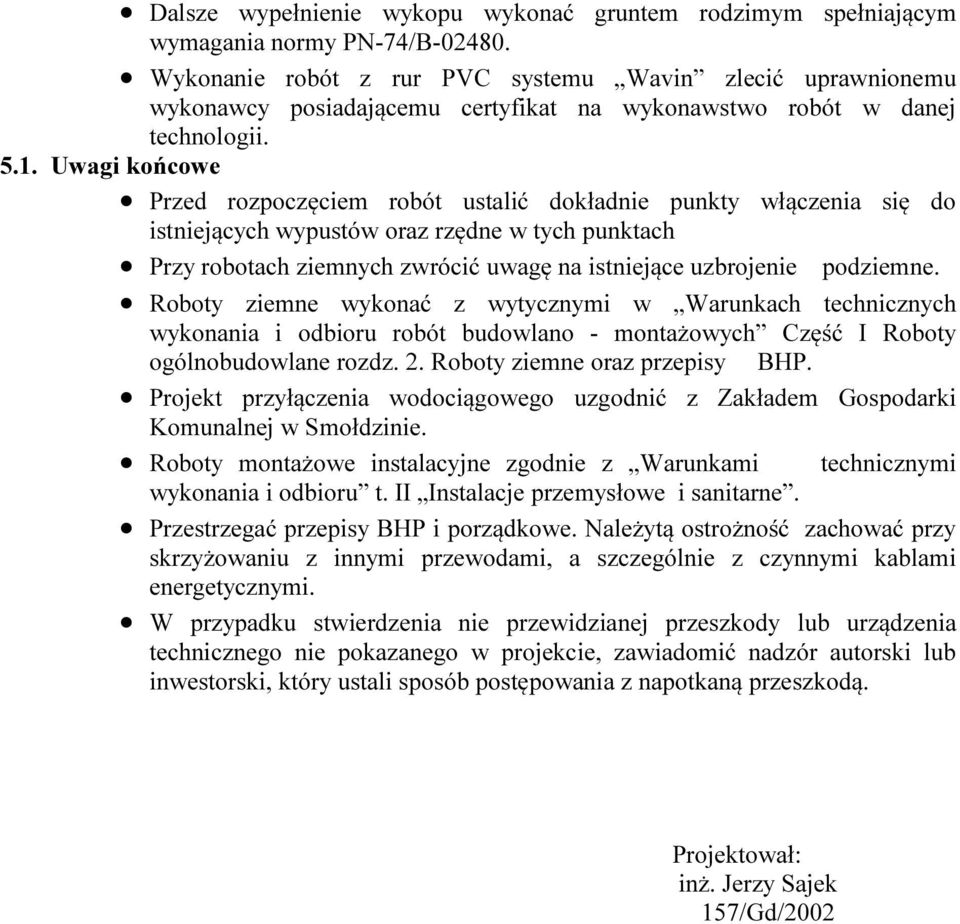

5 Dalsze wypełnienie wykopu wykonać gruntem rodzimym spełniającym wymagania normy PN-74/B Wykonanie robót z rur PVC systemu Wavin zlecić uprawnionemu wykonawcy posiadającemu certyfikat na wykonawstwo robót w danej technologii Uwagi końcowe Przed rozpoczęciem robót ustalić dokładnie punkty włączenia się do istniejących wypustów oraz rzędne w tych punktach Przy robotach ziemnych zwrócić uwagę na istniejące uzbrojenie podziemne. Roboty ziemne wykonać z wytycznymi w Warunkach technicznych wykonania i odbioru robót budowlano - montażowych Część I Roboty ogólnobudowlane rozdz. 2. Roboty ziemne oraz przepisy BHP. Projekt przyłączenia wodociągowego uzgodnić z Zakładem Gospodarki Komunalnej w Smołdzinie. Roboty montażowe instalacyjne zgodnie z Warunkami technicznymi wykonania i odbioru t. II Instalacje przemysłowe i sanitarne. Przestrzegać przepisy BHP i porządkowe. Należytą ostrożność zachować przy skrzyżowaniu z innymi przewodami, a szczególnie z czynnymi kablami energetycznymi. W przypadku stwierdzenia nie przewidzianej przeszkody lub urządzenia technicznego nie pokazanego w projekcie, zawiadomić nadzór autorski lub inwestorski, który ustali sposób postępowania z napotkaną przeszkodą. Projektował: inż. Jerzy Sajek 157/Gd/2002

Uwagi końcowe Przed rozpoczęciem robót ustalić dokładnie punkty włączenia się do istniejących wypustów oraz rzędne w tych punktach Przy robotach ziemnych zwrócić uwagę na istniejące uzbrojenie
