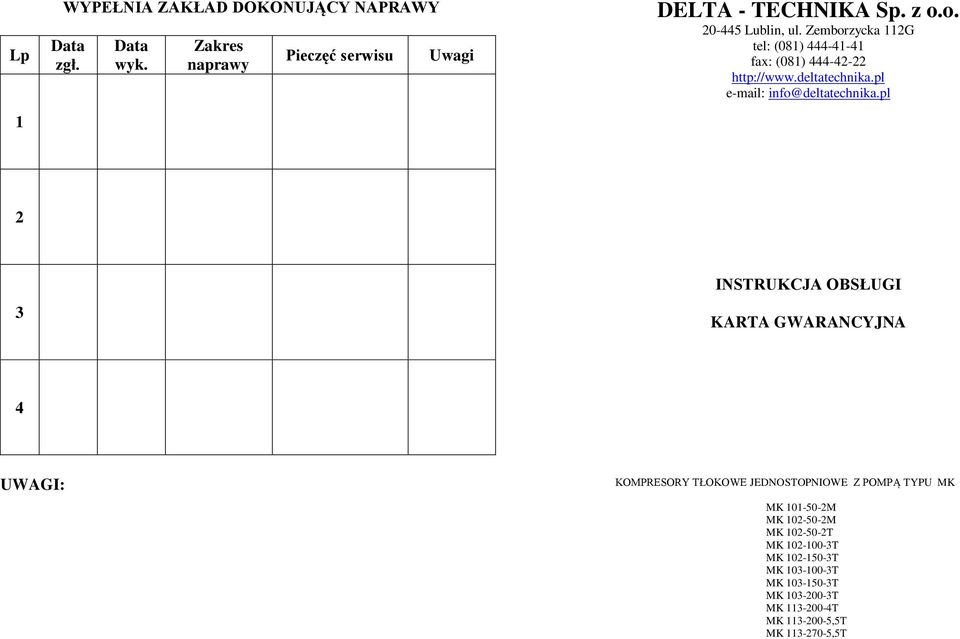

1 Lp 1 WYPEŁNIA ZAKŁAD DOKONUJĄCY NAPRAWY Data zgł. Data wyk. Zakres naprawy Pieczęć serwisu Uwagi DELTA - TECHNIKA Sp. z o.o Lublin, ul. Zemborzycka 112G tel: (081) fax: (081) info@deltatechnika.pl 2 3 INSTRUKCJA OBSŁUGI KARTA GWARANCYJNA 4 UWAGI: KOMPRESORY TŁOKOWE JEDNOSTOPNIOWE Z POMPĄ TYPU MK MK M MK M MK T MK T MK T MK T MK T MK T MK T MK ,5T MK ,5T

2 1. PRZEZNACZENIE KOMPRESORA Kompresor służy do wytwarzania sprężonego powietrza, które można stosować do wszelkich urządzeń napędzanych sprężonym powietrzem, lub do celów ogólnych. 2. DANE TECHNICZNE KOMPRESORA typ pompy powietrza MK 101 MK 102 MK 103 MK 113 MK 113 ciśnienie nominalne (bar) wydajność skokowa m 3 /h 14,8 19,2 21, ,1 liczba cylindrów liczba stopni sprężania liczba obrotów (min -1 ) rodzaj chłodzenia powietrze rodzaj smarowania rozbryzgowe ilość oleju w skrzyni (kg) 0,7 0,78 1 korbowej 1,8 1,8 moc silnika elektrycznego (kw) 2,2 2,2 2,2 3 4 obroty silnika (min -1 ) l (kg) l (kg) l (kg) l (kg) l (kg) INFORMACJE OGÓLNE Niniejsza instrukcja wraz z dołączoną deklaracją zgodności - potwierdzająca spełnianie wymogów stawianych przez U.D.T. w Warszawie wystawiona przez producenta zbiornika ciśnieniowego z załączonym rysunkiem złożeniowym zbiornika i atestem na zawór bezpieczeństwa stanowi integralną część zakupionego produktu i powinna być trzymana wraz z nim. Przed uruchomieniem kompresora należy uważnie się z nią zapoznać. Nie zawiera listy części zamiennych, która jest osiągalna w autoryzowanym punkcie serwisowym. (rys.1) Kompresory opisane w niniejszej instrukcji zostały wykonane w oparciu o zasady które mogą ułatwić ich obsługę. Są przeznaczone do prac półprofesjonalnych i rzemieślniczych. Kompresory są wyposażone w wyłącznik ciśnieniowy, który umożliwia pracę w trybie automatycznym i który wyłącza pracę kompresora po osiągnięciu wartości 8 bar. Jednocześnie zalecane jest aby cykl pracy kompresora nie przekraczał 50% i nie trwał dłużej niż 15 minut (15 minut pracy, 15 minut przerwy). DELTA - TECHNIKA Sp. z o.o Lublin, ul. Zemborzycka 112G, tel: (081) , fax: (081) KARTA GWARANCYJNA NR... TYP KOMPRESORA... POJEMNOŚĆ ZBIORNIKA... NUMER KOMPRESORA... NAPIĘCIE ZASILANIA (DATA SPRZEDAŻY, PIECZĘĆ I PODPIS SPRZEDAWCY) W PRZYPADKU UTRATY KARTY GWARANCYJNEJ DUPLIKATY NIE BĘDĄ WYSTAWIANE! WARUNKI GWARANCJI FIRMA GWARANTUJE DOBRĄ JAKOŚĆ SPRZĘTU I UDZIELA GWARANCJI NA OKRES 12 MIESIĘCY OD DATY SPRZEDAŻY - Gwarancja obejmuje wady materiałowe wynikłe z winy producenta ujawnione w trakcie prawidłowej eksploatacji, zapewnia bezpłatne części i ich wymianę, gdy wada zostanie stwierdzona po dokładnym sprawdzeniu przez osoby upoważnione do tego przez producenta. - Gwarant ustala sposób naprawy. - Gwarancja dotyczy wyrobów zakupionych na terenie Polski w autoryzowanych punktach sprzedaży. - Gwarancja jest ważna po przedstawieniu przez nabywcę urządzenia wraz z podpisaną kartą gwarancyjną. - Wady ujawnione w okresie gwarancji będą usuwane w okresie 21 dni od daty dostarczenia sprzętu do naprawy, jeżeli naprawa nie wymaga ekspertyzy rzeczoznawcy. - W przypadku ujawnienia wady nabywca ma obowiązek dostarczenia urządzenia do punktu w którym dokonał zakupu lub bezpośrednio do serwisu DELTA - TECHNIKA Sp. z o.o. - Sprzedający ma obowiązek w dniu sprzedaży wpisać na karcie gwarancyjnej datę zakupu potwierdzając ją czytelnym podpisem i pieczątką firmową. GWARANCJA NIE OBEJMUJE: - Części których zużycie jest związane z normalna praca kompresora np. paski, membrany, filtry, części elektryczne itp. - Uszkodzenia spowodowanego podłączeniem do niewłaściwej instalacji sieciowej, sprawdzenia działania. - Uszkodzeń spowodowanych przez wypadki losowe - Czynności wymienionych w instrukcji obsługi należących do normalnej obsługi sprzętu jak konserwacja, wymiana filtrów, oleju, sprawdzania poziomu oleju, spuszczanie kondensatu itp. - Uszkodzeń mechanicznych lub spowodowanych przez użytkowanie niezgodnie z instrukcją obsługi. UŻYTKOWNIK TRACI PRAWO DO GWARANCJI: - Jeżeli kompresor będzie rozmontowany, zniszczony, lub naprawiany w zakładzie bez autoryzacji producenta. - Zastąpienia zużytych elementów częściami nieoryginalnymi. SĄDEM WŁASCIWYM DO ROZPOZNAWANIA SPRAW WYNIKAJĄCYCH Z NINIEJSZEJ UMOWY SPRZEDAŻY I UMOWY GWARANCYJNEJ BĘDZIE SĄD MIEJSCOWO WŁAŚCIWY DLA DELTA -TECHNIKA Sp. z o.o. TJ SĄD REJONOWY W LUBLINIE I SĄD OKRĘGOWY W LUBLINIE. Z WARUNKAMI GWARANCJI ZAPOZNAŁEM SIĘ I AKCEPTUJĘ JE.... (podpis)

DANE TECHNICZNE KOMPRESORA typ pompy powietrza MK 101 MK 102 MK 103 MK 113 MK 113 ciśnienie nominalne (bar) 10 10 10 10 10 wydajność skokowa m 3 /h 14,8 19,2 21,8 30 35,1 liczba cylindrów 2 2 2 2 2

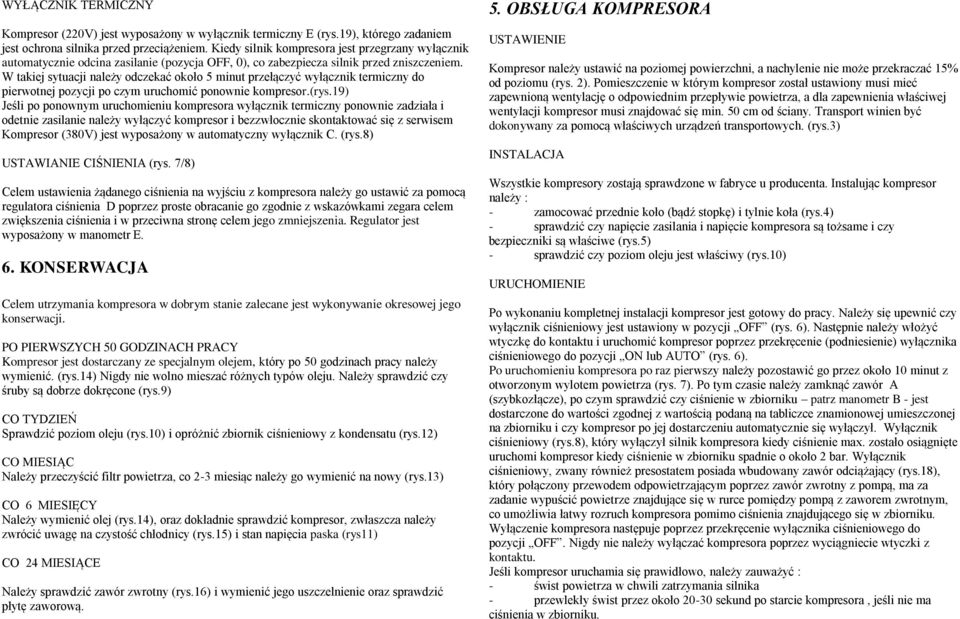

3 WYŁĄCZNIK TERMICZNY Kompresor (220V) jest wyposażony w wyłącznik termiczny E (rys.19), którego zadaniem jest ochrona silnika przed przeciążeniem. Kiedy silnik kompresora jest przegrzany wyłącznik automatycznie odcina zasilanie (pozycja OFF, 0), co zabezpiecza silnik przed zniszczeniem. W takiej sytuacji należy odczekać około 5 minut przełączyć wyłącznik termiczny do pierwotnej pozycji po czym uruchomić ponownie kompresor.(rys.19) Jeśli po ponownym uruchomieniu kompresora wyłącznik termiczny ponownie zadziała i odetnie zasilanie należy wyłączyć kompresor i bezzwłocznie skontaktować się z serwisem Kompresor (380V) jest wyposażony w automatyczny wyłącznik C. (rys.8) USTAWIANIE CIŚNIENIA (rys. 7/8) Celem ustawienia żądanego ciśnienia na wyjściu z kompresora należy go ustawić za pomocą regulatora ciśnienia D poprzez proste obracanie go zgodnie z wskazówkami zegara celem zwiększenia ciśnienia i w przeciwna stronę celem jego zmniejszenia. Regulator jest wyposażony w manometr E. 6. KONSERWACJA Celem utrzymania kompresora w dobrym stanie zalecane jest wykonywanie okresowej jego konserwacji. PO PIERWSZYCH 50 GODZINACH PRACY Kompresor jest dostarczany ze specjalnym olejem, który po 50 godzinach pracy należy wymienić. (rys.14) Nigdy nie wolno mieszać różnych typów oleju. Należy sprawdzić czy śruby są dobrze dokręcone (rys.9) CO TYDZIEŃ Sprawdzić poziom oleju (rys.10) i opróżnić zbiornik ciśnieniowy z kondensatu (rys.12) CO MIESIĄC Należy przeczyścić filtr powietrza, co 2-3 miesiąc należy go wymienić na nowy (rys.13) CO 6 MIESIĘCY Należy wymienić olej (rys.14), oraz dokładnie sprawdzić kompresor, zwłaszcza należy zwrócić uwagę na czystość chłodnicy (rys.15) i stan napięcia paska (rys11) CO 24 MIESIĄCE Należy sprawdzić zawór zwrotny (rys.16) i wymienić jego uszczelnienie oraz sprawdzić płytę zaworową. 5. OBSŁUGA KOMPRESORA USTAWIENIE Kompresor należy ustawić na poziomej powierzchni, a nachylenie nie może przekraczać 15% od poziomu (rys. 2). Pomieszczenie w którym kompresor został ustawiony musi mieć zapewnioną wentylację o odpowiednim przepływie powietrza, a dla zapewnienia właściwej wentylacji kompresor musi znajdować się min. 50 cm od ściany. Transport winien być dokonywany za pomocą właściwych urządzeń transportowych. (rys.3) INSTALACJA Wszystkie kompresory zostają sprawdzone w fabryce u producenta. Instalując kompresor należy : - zamocować przednie koło (bądź stopkę) i tylnie koła (rys.4) - sprawdzić czy napięcie zasilania i napięcie kompresora są tożsame i czy bezpieczniki są właściwe (rys.5) - sprawdzić czy poziom oleju jest właściwy (rys.10) URUCHOMIENIE Po wykonaniu kompletnej instalacji kompresor jest gotowy do pracy. Należy się upewnić czy wyłącznik ciśnieniowy jest ustawiony w pozycji OFF (rys. 6). Następnie należy włożyć wtyczkę do kontaktu i uruchomić kompresor poprzez przekręcenie (podniesienie) wyłącznika ciśnieniowego do pozycji ON lub AUTO (rys. 6). Po uruchomieniu kompresora po raz pierwszy należy pozostawić go przez około 10 minut z otworzonym wylotem powietrza (rys. 7). Po tym czasie należy zamknąć zawór A (szybkozłącze), po czym sprawdzić czy ciśnienie w zbiorniku patrz manometr B - jest dostarczone do wartości zgodnej z wartością podaną na tabliczce znamionowej umieszczonej na zbiorniku i czy kompresor po jej dostarczeniu automatycznie się wyłączył. Wyłącznik ciśnieniowy (rys.8), który wyłączył silnik kompresora kiedy ciśnienie max. zostało osiągnięte uruchomi kompresor kiedy ciśnienie w zbiorniku spadnie o około 2 bar. Wyłącznik ciśnieniowy, zwany również presostatem posiada wbudowany zawór odciążający (rys.18), który połączony przewodem odpowietrzającym poprzez zawór zwrotny z pompą, ma za zadanie wypuścić powietrze znajdujące się w rurce pomiędzy pompą z zaworem zwrotnym, co umożliwia łatwy rozruch kompresora pomimo ciśnienia znajdującego się w zbiorniku. Wyłączenie kompresora następuje poprzez przekręcenie wyłącznika ciśnieniowego do pozycji OFF. Nigdy nie należy wyłączać kompresora poprzez wyciągniecie wtyczki z kontaktu. Jeśli kompresor uruchamia się prawidłowo, należy zauważyć : - świst powietrza w chwili zatrzymania silnika - przewlekły świst przez około sekund po starcie kompresora, jeśli nie ma ciśnienia w zbiorniku.

W takiej sytuacji należy odczekać około 5 minut przełączyć wyłącznik termiczny do pierwotnej pozycji po czym uruchomić ponownie kompresor.(rys.
